Диодный мост генератора газель бизнес. генератор «газели» и его неисправности. установка генератора на «газель». как заменить генератор на «газели»

Для выбора генератора нужно понимать для чего он нужен и как он работает.

Каждый скажет — для зарядки аккумулятора. Конечно да, но это не единственная, тем более не основная функция. Генератор Газели во время движения питает всю бортовую сеть автомобиля, включая все используемые в движении потребители и не нужные, с точки рения автомобиля (магнитофон, телефон). Производитель не рассчитывал, что водитель так расточительно будет тратить электричество, не думал, что генератор может не справится. Поэтому без предварительных расчётов не обойтись. Нужно сложить мощность всех потребителей и добавить тридцать процентов, если это условие не соблюдается то будет разряжаться АКБ.

Как проверить работоспособность генератора

Для проверки состояния штатного генератора не требуется специального оборудования – необходима только помощь напарника и устройство для замера емкости аккумулятора.

  • Заводим и слегка прогреваем двигатель, предварительно открыв капот;
  • Далее доводим холостые обороты мотора до 3 000 в минуту;
  • Включаем дальний свет фар, обогрев стекла и сидений – то бишь нагружаем генератор;
  • Затем подключаем контрольное устройство к аккумулятору.

В случае подзарядке АКБ в текущее время серьезных проблем с генератором нет, при отсутствии зарядки крайне желательно демонтировать агрегат и проверить состояние всех комплектующих. Вполне возможно, что ресурс эксплуатации генератора подходит к концу.

Описание

Генератор – это электрическая машина, главное назначение которой – преобразование механической энергии в электрический ток. В машине данный элемент используется не только для заряда аккумулятора, но и для питания иного электрооборудования (например, ЭБУ и системы зажигания) на работающем моторе. В «Газели» используется генератор переменного тока. Находится он в передней части двигателя, с левой стороны рядом с основным радиатором.

Что касается характеристик, генератор «Газели» выдает максимальное напряжение в 14 Вольт. Пиковый ток может составлять от 65 до 120 ампер, в зависимости от модели. Но с завода на «Газель» генератор ставится с мощностью не более 80-ти ампер. А если рассматривать первые модификации (95-2002 год), то и вовсе 60.

Устранение неисправностей

Основной проблемой этого узла выступает отсутствие напряжения или его недостаточность. Об этом говорит внезапно севший аккумулятор или соответствующая лампочка на панели. Подтвердить или опровергнуть догадки может снятая с аккумулятора клемма в момент работы двигателя. Если «затроит» движок или автомобиль полностью заглохнет, генератор неисправен. Попробуем разобраться с каждой из основных причин этой проблемы.

Обрыв либо послабление ремня привода

В этой ситуации потребуется поменять ремень генератора или его натяжка, которую легко осуществить, ослабляя гайку крепления, а натянув ремень, её закручивания. Регулировку натяжения выполняют, наклоняя сам узел от мотора в другом направлении. Зафиксировав в нужном положении агрегат, гайку затягивают. Чтобы облегчить поворот узла, потребуется ослабить гайку осевого крепления. При обрыве понадобится замена ремня генератора ГАЗели, для чего ослабляют гайки крепления, узел слегка наклоняют и надевают новый ремень.

Даже если ремень генератора нормально натянут, нужно пощупать, не капнула ли на него жидкость, антифриз либо моторное масло. Это приводит к проскальзыванию, что способствует нарушение нормальной передачи вращающего момента шкиву.

Износ щёток

Эти элементы способствуют снятию либо напротив подведению напряжения с роторных контактных колец. Изношенные щётки нарушают контакт с кольцами, что провоцирует пропадание зарядного тока  генератора. Чтобы решить проблему, потребуется скинуть аккумуляторную клемму, вытащить из разъёма штекер и выкрутить шурупы крепления щёток. Изъяв неисправные элементы, их следует поменять на новые.

Повреждение обмотки возбуждения

Тут придётся разбирать извлечённый из машины генератор. Изначально с него снимаются щётки и откручиваются на корпусе гайки. Затем вытаскиваются крепёжные шпильки и разъединяются части стартёра, вытаскивая наружу ротор. Обнаружив обмотку, замеряют её сопротивление, параметры которого можно сверить с технической таблицей для определённой модели. Отклонения от нормы свидетельствуют о необходимости замены обмотки.

Проблемы диодного моста

Это один из уязвимых участков генератора, поэтому замену элемента или его восстановление следует проводить на изъятом из машины и полностью разобранном узле. Деталь осматривают для обнаружения отвалившихся контактов, нуждающихся в пайке. Если проблема только в этом, после припаивания деталь устанавливается обратно. Но если на диодах присутствуют следы горения, придётся целиком заменить мост, с установкой нового элемента.

Стоит отметить, что диоды способны проводить напряжение только в одном направлении. Нарушение этой функции означает неисправность полупроводника, и необходимость его замены. Для обнаружения проблемы придётся воспользоваться тестером, последовательно проверяя все диоды моста.

Это все проблемы, связанные поломкой генератора. Если их устранение не принесло результатов, то их решение придётся искать в других узлах.

Схема генератора Газели

Генератор на автомобилях Газель – это синхронная трехфазная электромашина, в обмотках возбуждения которой вырабатывается электрический ток. Ротор (якорь) вращается в корпусе и находится внутри постоянного магнитного поля, которое создается статором (обмоткой). Электричество здесь вырабатывается следующим образом:

  • с запуском двигателя от коленчатого вала через приводной ремень движение передается на шкив генераторной установки;
  • вместе со шкивом начинает вращаться ротор, между статорной и якорной обмоткой возникает магнитное поле;
  • за счет электромагнитной индукции вырабатывается ЭДС, появляется переменный ток;
  • диодный мост, состоящий из диодов разной полярности, выпрямляет электрический ток, делая его постоянным;
  • затем ток с коллектора ротора передается на щетки и подается на реле-регулятор;
  • регулятор ограничивает напряжение, обеспечивая безопасную работу потребителей.

Схема генератора «Газели» очень простая, узел состоит из следующих деталей:

  • корпуса, он из двух половинок – алюминиевых передней и задней крышки;
  • неподвижной обмотки – статора;
  • вращающегося вала – ротора (якоря);
  • шкива и крыльчатки;
  • диодного (выпрямительного) моста;
  • двух подшипников, на которых вращается якорь;
  • щеточного узла;
  • реле-регулятора (регулятор напряжения).

Следует отметить, что регулятор напряжения не на всех моделях «Газелей» находится непосредственно на генераторе, на автомобилях с двигателем ЗМЗ-402 реле-регулятор может крепиться на лонжероне.

Возможные неисправности

При неисправности генератора «Газели» нарушается работа всех электронных приборов, а аккумуляторная батарея не подзаряжается. О поломке данной детали водителя информирует специальный указатель на приборной панели. При такой неисправности запуск двигателя и движение автомобиля все же возможны, но до тех пор, пока аккумуляторная батарея полностью не разрядится. Нормальным образом передвигаться на таком автомобиле невозможно.

К основным неисправностям генератора можно отнести следующие: нарушение целостности проводов зарядной цепи, выход из строя подшипников, повреждение диодного моста, замыкание витковой обмотки статора, поломку регулятора напряжения, износ токосъемных колец, чрезмерный износ щеток.

Генератор «Газели», как и любой механизм автомобиля, может иметь как механические повреждения, так и электрические. Поэтому и способ устранения поломки, и виды операций имеют различный характер.

К механическим повреждениям можно отнести износ и повреждение подшипников качения, пружин, нарушение целостности корпуса, шкива и ремня привода.

К неисправностям, которые называются электрическим, можно причислить обрыв обмотки статора, трещины и износ щеток, поломку реле-регулятора, подплавление изоляционного покрытия витков, межвитковые замыкания.

При любом из этих видов поломок генератор автомобиля не в полной мере выполняет свои функции или же полностью выходит из строя, что сказывается на работе всех электронных приборов и двигателя в целом.

Возможные неисправности и способы их устранения

По каким признакам можно определить неправильную работу генераторной установки:

  • пропадает зарядка на устройстве;
  • нехватка заряда, оборудование не может питаться нормально током;
  • в бортовой сети образуется слишком высокое напряжение, составляющее больше 14.7 вольт;
  • сам агрегат стал работать слишком шумно.

Процедура замены щеток

В соответствии со схемой подключения, процедура замены щеток выглядит следующим образом:

  1. Сначала отключаются клеммы АКБ.
  2. Далее, нужно отключить разъем от щеткодержателя.
  3. Используя отвертку с плоским наконечником, нужно выкрутить два болта, фиксирующих крепление держателя.
  4. Затем сам держатель можно демонтировать и проверить выступ щеток из него. Если выступ меньше 8 мм, то сам держатель либо щетки подлежат замене. Процедура установки осуществляется в обратной последовательности. Также необходимо убедиться в том, что щетки без проблем перемещаются по держателю.

Нюансы замены ремня

Что касается замены ремня, то эта процедура также не особо сложная, выполняется она следующим образом:

  1. Сначала вам потребуется гаечный ключ на 12, им необходимо ослабить затяжку винта, фиксирующего натяжной ролик. Могут возникнуть трудности из-за расположенного рядом радиатора. Если радиатор вам мешает, то его можно снять.
  2. Далее, необходимо ослабить натяжку ремешка, для этого, используя гаечный ключ на 10, нужно провернуть винт натяжного ролика против часовой стрелки.
  3. После выполнения этих действий сам ремень можно снять со шкива.
  4. Затем производится установка нового ремешка. При помощи гаечного ключа надо вращать винт ролика до того момента, пока прогиб ремешка составит 15 мм под нагрузкой 8 кгс. При этом сама нагрузка должна быть приложена к центру ветви привода, то есть между шкивами генераторного устройства и насоса. Если натяжка вас устраивает, то нужно затянуть винт, который крепит ролик.

Как поменять подшипники самостоятельно?

Чтобы поменять подшипниковые элементы, нужно выполнить такие действия:

  1. Сначала сама генераторная установка снимается с автомобиля.
  2. Далее, с корпуса агрегата надодемонтировать пластмассовую крышку.
  3. После этого выкручивается щеткодержатель с реле регулятора, перед этим от него нужно отключить разъем с проводами.
  4. Затем следует будет снять четыре стяжных шпильки корпуса агрегата, а также крышку вместе со статорным механизмом.
  5. Далее, отключаются клеммы обмотки от диодного моста, демонтируется статор, а если нужно, то и сам мост.
  6. Теперь с вала можно демонтировать приводной шкив, а также крышку с подшипниковым устройством. Сам подшипник запрессован, поэтому он извлекается с помощью специального съемника. Установка подшипника производится путем его запрессовки, сборка осуществляется в обратном порядке.

 Загрузка …

О мощности

Отзывы владельцев отмечают главный недостаток любого «газелевского» генератора. Это недостаточная мощность. Количество используемых электроприборов в кабине постоянно растет, а ГАЗ до сих пор использует генераторы с характеристиками 90-х годов. Желая обеспечить максимально быстрый и легкий пуск двигателя в морозы, многие владельцы решаются на установку аккумулятора большей производительности.

К примеру, вместо 55-амперного АКБ ставят 80-ку. Что получается в итоге? Ситуация зависит от состояния электропроводки. Если машина новая, то потери на контактах будут минимальными и зарядка пойдет в полной мере. Но если это автомобиль в возрасте, возможны существенные просадки напряжения под нагрузкой. В результате получается обратный эффект.

Какой аккумулятор ставить?

Если планируется установка 115-амперного генератора, необходимо наличие АКБ на 75 Ач. Оптимальным решением будет покупка 120-амперного устройства и аккумулятора на 80 Ач. Но если количество электроприборов в кабине зашкаливает, можно установить и 150-ку. АКБ при этом должен быть рассчитан на 90 ампер-часов.

Будет ли нагреваться аккумулятор, если его емкость больше, чем способен выдать штатный генератор? Абсолютно нет. Проблема будет заключаться лишь в том, что заводскому генератору потребуется больше мощности. В итоге возможно нагревание обмотки и нарушение лаковой изоляции. Стоит помнить, что с ростом нагрузки по току возрастает нагрузка на ремень, а соответственно, и на вал ротора, натяжной ролик и помпу.

Неисправности генераторов «Газель»

Генератор, как и любая другая деталь в автомобиле, имеет свойство ломаться, всего существует несколько видов неисправностей:

  • полностью пропадает зарядка;
  • идет «недозаряд»;
  • появляется большое напряжение в сети (более 14,7 Вольт);
  • генератор начинает шуметь.

Причин возникновения шума может быть несколько:

  • изношены или установлены дефектные подшипники;
  • имеет дефекты приводной ремень;
  • натяжка ремня слабая, и поэтому возникает свист;
  • крыльчатка задевает за ремень или корпус генератора;
  • поврежден шкив;
  • открутился генераторный крепеж.

Если напряжение в бортовой сети автомобиля выше допустимой нормы, причина неисправности здесь одна – вышел из строя реле регулятор. По этой же причине может быть и недозаряд – регулятор напряжения не справляется со своими функциями.

Если зарядки не хватает, или она полностью отсутствует, причин возникновения таких неполадок может быть несколько:

  • изношены щетки в щеточном узле;
  • присутствуют обрывы или замыкание в обмотке якоря;
  • эти же самые дефекты имеются в статорной обмотке;
  • неисправен диодный мост.

На автомобиле «Газель» генератор достаточно легко можно отремонтировать, но если дефектов в нем слишком много (например, неисправны одновременно ротор и статор), легче купить новый узел и поменять его.

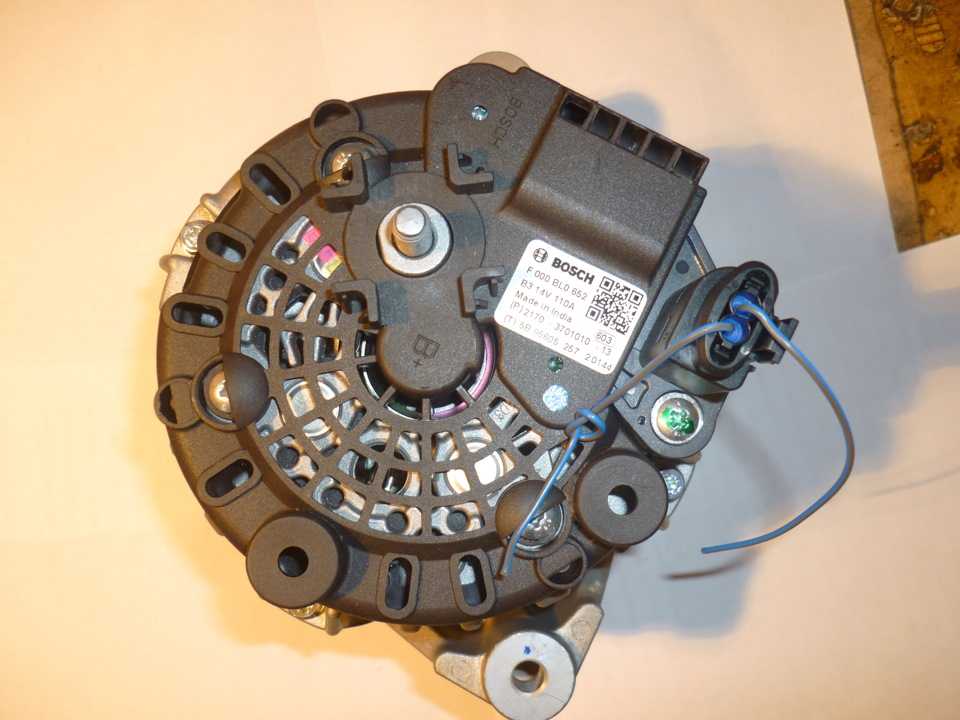

Описание генератора

Генератор ЗМЗ 406 — электрический узел, который обеспечивает стабильное напряжение бортовой сети, а также зарядку АКБ в процессе работы мотора. Деталь не сложная в ремонте и обслуживании. Она обеспечивает полную работоспособность электроцепей автомобилей. В основном устанавливается на автомобили производства горьковского автомобильного , «Волга»). Также существует вариант установки на старые машины ГАЗ-24 и 31.

Генератор вращается в правую сторону при помощи поклинового ремня, который приводится в действие за счет оборотов коленчатого вала. Последний связан с валом генератора шкивами. Скорость вращения составляет 1400 об./мин. Максимальный скоростной режим составляет 5000 об./мин.

Выходящий номинальный ток составляет 14 вольт, а сила – 70 А. Сопротивление катушки возбуждения имеет диапазон от 2,3 до 2,7 Ом. Стоит отметить, что генератор ЗМЗ 405-406 — это одинаковые детали, могут быть взаимозаменяемыми. Однако, производитель рекомендует устанавливать такой, как идет с завода изготовителя.

Ремень генератора Газель

На автомобилях Газель генераторный ремень приводит в движение генератор, тем самым обеспечивая вращение ротора, за счет чего вырабатывается необходимый для бортовой сети электроток. Различные модели двигателей комплектуются разными типами и размерами ремней:

  • ЗМЗ-402 – зубчатый или гладкий поликлиновый ремень, размер – 10х1030 мм;
  • УМЗ-4216 – такого же типа, как и на моторе ЗМЗ-402, размер – 13х1040;
  • ЗМЗ-406 (405) с гидроусилителем руля – многоручейкового типа, длина – 1420 мм;
  • ЗМЗ-406 (405) без ГУР – многоручейкового типа, 1220 мм;
  • Chrysler – поликлинового типа, 1750 мм;
  • Cummins 2.8 – многоручейкового типа, 1226 мм.
  • пропадает зарядка;
  • слабо качает водяной насос, соответственно, начинает перегреваться двигатель;
  • появляется очень неприятный свист ремня.

Генераторы

На автомобилях применяют генераторы постоянного и переменного тока.

Генератор постоянного тока установлен на автомобиле ГАЗ-51А (мощность генератора 250 вт); аналогичные генераторы мощностью 350 вт устанавливались ранее и на автомобилях ГАЗ-53А и ЗИЛ-130.

Генератор постоянного тока

Генератор постоянного тока:

1 — шкив; 2 и 11 — крышки корпуса; 3 и 12 — подшипники; 4 — корпус; 5 — коллектор; 6 — защитная лента; 7 — стяжной винт; 8 — рычаг пружины; 9 — пружина щетки; 10 — держатель щетки; 13 — крышка заднего подшипника; 14 — щетка; 15 — якорь; 16 — полюсный сердечник; 17 — катушки обмотки возбуждения.

Генератор состоит из стального корпуса 4, якоря 15 и шкива 1 привода. В корпусе укреплены два стальных полюсных сердечника 16, на каждом из которых установлена катушка 17 обмотки возбуждения. Крышки 2 и 11 корпуса с шариковыми подшипниками 3 и 12 вала якоря 15 прикреплены к корпусу винтами 7. В продольные пазы сердечника якоря, изготовленного из пластин трансформаторной стали, уложена состоящая из нескольких секций обмотка якоря.

Концы секций припаяны к изолированным друг от друга медным пластинам (ламелям) коллектора 5, к которому постоянно прижаты пружинами щетки 14, помещенные в держателях 10. Отрицательная щетка соединена проводом с крышкой 11 корпуса (массой), положительная — с изолированным зажимом на корпусе генератора, обозначенным буквой Я (якорь).

Катушки полюсных сердечников соединены между собой последовательно и образуют обмотку возбуждения генератора.

Свободные концы этой обмотки присоединены: первый — к зажиму М корпуса генератора (массе), второй — к изолированному зажиму Ш (шунт) на корпусе генератора.

Генератор при помощи кронштейна и распорной планки укреплен на передней части двигателя. Якорь генератора приводится во вращение трапециевидным ремнем либо непосредственно от шкива коленчатого вала вместе с вентилятором (ГАЗ-51А, ЗИЛ-130), либо от шкива вентилятора (ГАЗ-53А). В обоих случаях натяжение ремня привода генератора регулируют поворотом корпуса генератора на кронштейне.

Генератор работает совместно с реле-регулятором. Электрическая схема генератора Г-130 и реле-регулятора РР-130, установленных на автомобиле ГАЗ-53А, показана на рисунке.

Схема генератора постоянного тока и реле-регулятора

Схема генератора постоянного тока и реле-регулятора:

РОТ — реле обратного тока; ОТ — ограничитель тока; РН — регулятор напряжения;

1, 15 и 17 — ярмо РОТ, ОТ и РН; 2 — кронштейн пружины; 3 — пружина якоря; 4, 13 и 22 — сердечники; 5, 12 и 18 — якори; 6, 14 и 20 — контакты; 7 и в — параллельная и последовательна обмотки РОТ; 9 и 10 — выравнивающее сопротивление и обмотка ОТ; 11, 16 и 24 — сопротивления; 19 — магнитный шунт; 21 и 23 — основная и ускоряющая обмотки РН; 25 — контрольная лампа заряда батареи; 26 — провод к катушке зажигания; 27 — выключатель (замок) зажигания; 28 — стартер; 29 — аккумуляторная батарея; 30 — якорь генератора; 31 — обмотка возбуждения генератора.

Сразу после пуска двигателя в обмотке якоря 30, который вращается в слабом магнитном поле, поддерживаемом между полюсными сердечниками за счет остаточного магнетизма корпуса генератора, индуцируется э.д.с., изменяющаяся по величине и направлению.

Поскольку секции обмотки якоря поочередно соединены через коллектор, положительную щетку и реле-регулятор с одним концом обмотки 31 возбуждения, а через отрицательную щетку и массу с другим ее концом, то под действием индуцированной в обмотке якоря э.д.с. через обмотку возбуждения начинает проходить слабый постоянный ток.

Вследствие этого магнитное поле генератора усиливается, что вызывает увеличение э.д.с. и силы тока в якоре и обмотке возбуждения. Когда напряжение на щетках генератора достигает 12 — 13 в, реле-регулятор соединяет генератор с внешней цепью (батареей и потребителями), после чего ток из обмотки якоря поступает и во внешнюю цепь.

«Автомобиль», под. ред. И.П.Плеханова

Генератор Газель Некст: какой установлен и как заменить

Генератор отвечает за выработку электроэнергии для всего электрического оборудования Газели Next. Это составной элемент, который может выходить из строя по разным причинам. Проблема может быть связана либо с механической, либо с электрической составляющей генератора. Определить, что он барахлит можно по тусклому свету фар, мигающей лампочке, показывающей заряд аккумулятора.

Замену генератора Газели Некст оперативно проведут специалисты автотехцентра «AutoMD» в Москве. Все манипуляции выполняются в специализированном боксе, где есть все необходимое для диагностики и установки нового устройства. Профессиональные механики оценят работу генератора, выявят причину возникновения поломки. Стоимость рассчитывается индивидуально.

Неисправность генератора определение и поиск причин.

К основным неисправностям генератора автомобиля относится:

  1. отсутствие заряда АБ,
  2. повышенное либо пониженное выдаваемое напряжение,
  3. разрушение подшипников.

При напряжении выше 14,5В скорее всего не исправен регулятор напряжения. Так же может быть нарушен контакт минусового вывода регулятора с массой. При регуляторе, установленном вне генератора возможно падение напряжения до регулятора (характерная неисправность для газелей с двигателем 402). Это может быть при нарушении контактов в цепи. Поэтому регулятор будет повышать напряжение генератора до достижения регулируемого значения.

Низкое напряжение на генераторе.

При поиске неисправности, когда напряжение достаточно без нагрузки, а при включении фар падает ниже нормы, прежде всего надо обратить внимание на натяжку приводного ремня. Так же стоит обратить внимание на положение его в шкиве генератора, при клиновом ремне

Слабую натяжку или износ ремня можно определить при резком нажатии на педаль газа, при этом напряжение резко падает, а при дальнейшей работе может восстановиться. Натяжка ремня определяется нажатием на ремень с усилием примерно 8 кг., при этом прогибание должно составить 8 – 10 мм. При малой натяжке происходит проскакивание ремня, а при излишней натяжке большая нагрузка на подшипники, которая может быть причиной их разрушения

Надо обратить внимание на состояние шкива генератора при поликлиновом ремне. Если дно шкива блестит, значит ремень или шкив сильно изношены и требуют замены

Также надо проверить состояние контакта на клемме 30. Если при работе генератора происходит сильный нагрев этого вывода в результате плохого контакта, особенно есть следы оплавления шайбы или гайки, то необходимо зачистить и подтянуть контакт.

Если приводной ремень и контакт в клеммах нормальные, то следовательно неисправен генератор. Прежде всего при такой неисправности генератора выходит из строя диод выпрямительного моста. Также возможен обрыв статорной обмотки, может быть нарушен контакт в соединении статорной обмотки и диодного выпрямителя.

Генератор не вырабатывает ток.

Отсутствие напряжения выдаваемого генератором, то есть когда напряжение на клемме 30 равно напряжению АБ, возможно при:

  1. неисправности регулятора напряжения,
  2. обрыва обмотки возбуждения,
  3. пробоя диодного выпрямителя,
  4. отсутствие напряжения на обмотке возбуждения,
  5. заклинивание подшипников ротора,
  6. износе контактных колец,
  7. короткого замыкания в статорной обмотке.

Но прежде чем снимать и разбирать генератор необходимо проверить наличие напряжения, а также исправность цепи контрольной лампы. Это актуально для автомобилей, где первоначальное возбуждение происходит от контрольной лампы на панели приборов. В некоторых случаях неисправность генератора может быть из-за перегоревшей контрольной лампы в панели приборов. Особенно это актуально если в схеме возбуждения не предусмотрены дополнительное сопротивление для возбуждения.

Современный автомобиль невозможно представить без аккумулятора. Это жизненно необходимый элемент в каждой машине. Именно он позволяет производить запуск двигателя, а также давать нужное напряжение для поддержания его работы. Без аккумулятора банально не работали бы приборы освещения. Но АКБ – такая вещь, которая имеет свойство разряжаться. Без зарядки машина может проехать не более ста километров. Разумеется, заряжать аккумулятор каждые пару часов нет никакого смысла. Поэтому в конструкции любого автомобиля предусмотрен для этих целей генератор. «Газель Бизнес 4216 УМЗ» не является исключением. Подробно о данном элементе на «Газели» мы расскажем в нашей сегодняшней статье.

Ремонт и замена комплектующих генератора на Газели Бизнес

В большинстве случаев поломку генератора можно отремонтировать самостоятельно. В устройство генератора Газели Бизнес входит несколько агрегатов, которые просто меняются модульным образом – разборка корпуса генератора для ремонта осуществляется следующим образом:

  1. В первую очередь требуется снять защитный кожух. По периметру агрегата требуется выкрутить стягивающие болты, после чего снять кожух и аккуратно демонтировать внешний слой изоляции;
  2. После снятия изоляции открывается доступ к двумя щеткам, а также щеткодержателям и регулятору напряжения. Чаще всего неисправность генератора кроется в выходе из строя регулятора или естественного истирания щеток;
  3. Далее переворачиваем устройство и демонтируем нижнюю крышку, предварительно выкрутив все болты. Там располагается статор и выпрямительный блок. После извлечения этих деталей откроется доступ к валу ротора и приводного подшипника.


Для восстановления работоспособности генератора достаточно найти неисправный узел и заменить деталь новой. Проверка состояния элементов производится визуально или с помощью контрольной лампы.

Во время обратной сборки агрегата важно особое внимание уделить состоянию изоляции и крепежных соединений – при необходимости данные элементы следует также заменить

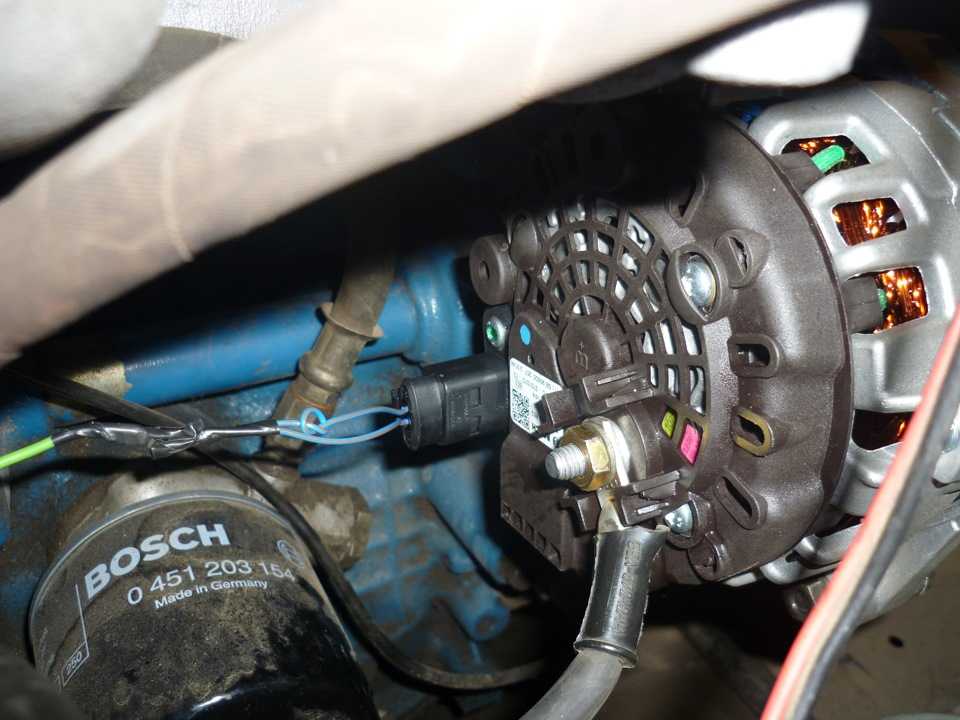

Замена генератора

Генераторный узел целиком на автомобиле меняют в следующих случаях:

  • если много деталей в устройстве требуют замены, и ремонт узла экономически не выгоден – проще и дешевле купить новый генератор;
  • нужно срочно ехать в рейс, и нет времени заниматься ремонтом;
  • новый генератор устанавливается, а старый ремонтируется и убирается про запас – он является резервным.

Сложность замены генераторного узла также зависит от модели двигателя, но на любом моторе работа производится достаточно быстро, так как она все же простая на всех марках машин «Газель». Проще всего заменить генератор на авто с 402-м движком, работу выполняем следующим образом;

  • ставим автомобиль на ровную площадку, без ямы или автоподъемника в данном случае можно запросто обойтись;
  • обесточиваем электрическую цепь – снимаем клемму с аккумулятора (лучше массовую);
  • отворачиваем сзади генератора гайку крепления питающего провода (под ключ 10 мм);
  • вытаскиваем разъем генераторных щеток;
  • отворачиваем болт натяжной планки генераторного ремня (под ключ 12 мм);
  • придвигаем генератор руками сначала к движку, вынимаем генераторный ремень;
  • затем оттягиваем его от двигателя, раскручиваем болты с гайками (2 шт.) – крепления генераторного узла к кронштейнам;
  • демонтируем узел, ставим новый генератор, наживляя его на болты с гайками;
  • до конца крепеж не закручиваем, прижимаем генераторный корпус к двигателю, накидываем ремень;
  • с помощью воротка или монтировки производим натяжку ремня, затягиваем болт растяжки;

после произведенной натяжки ремня крепим до конца болты с гайками – они находятся теперь под генератором, и добраться до них уже несколько сложнее.

Чтобы закрепить генератор надежно, необходимо на болты установить по две гайки, и обязательно проложить между болтом и гайкой по граверу – на моторах ЗМЗ-402 (впрочем, как и на УМЗ-4216) крепеж от вибрации имеет склонность к откручиванию.

Демонтаж штатного генератора на Газели Бизнес

При выявлении неисправности генератор на Газели Бизнес придется демонтировать. К счастью данная процедура не является сложной и может выполняться одной парой рук в домашних условиях. Для обслуживания понадобится только набор гаечных ключей, пара из шлицевой и крестовой отверток, а также пассатижи и изоляционный материал.

Демонтаж генератора на Газели Бизнес состоит из следующих действий:

В первую очередь открываем капот автомобиля и обесточиваем электропитание. Для этого необходимо откинуть обе клеммы от аккумулятора;
Далее отсоединяем провода, ведущие к устройству. Силовые провода перед демонтажем обязательно требуется снять с фиксирующих болтов;
Затем находим натяжное устройство и аккуратно ослабляем приводной ремень, после чего производит его снятие и извлечение

На данном этапе стоит обратить внимание на состояние детали и при необходимости заказать новый ремкомплект – наличие повреждений на ремне может привести к его разрыву и повреждению натяжного устройства, а также самого генератора;
Теперь находим кронштейн, фиксирующий генератор и откручиваем все фиксирующие соединения. В завершение процедуры производим демонтаж генератора.


В случае установки нового генератора просто производим монтаж устройства по данной инструкции в обратном порядке.

Как проверить работает ли генератор в машине?

Осуществляется в следующем порядке:

1) Проверка предохранителя. Если он не исправен, его заменяют.

2) Если предохранитель исправен, осматривают корпус, его целостность и расположение. Надо проверить вращение ротора, целостность и натяжение ремня, не повреждены ли соединения проводов.

3) Проверяют контактные кольца и щетки. Во время работы щетки изнашиваются, их иногда может клинить. Токосъемных колец со временем загрязняются, их канавки забиваются графитовой пылью.

4) Проверяют подшипники и статор. Об износе подшипников говорит вой или свист во время работы генератора.

5) Производят диагностику ротора: проверяют обмотки возбуждения на обрывы и замыкания. Мультиметр надо переключить для измерения сопротивления и подключить к контактным кольцам генератора. Если измеряемое сопротивление ниже 1,8 ÷5 Ом, в витках есть короткое замыкание. Если оно выше этого интервала, есть обрыв обмотки.

Какой генератор установлен на Газели Некст

Независимо от комплектации на Газели Некст устанавливаются стандартные роторные 14-вольтовые генераторы с номинальной мощностью в 120 Ампер.

Данной мощности хватает для включения энергоемких потребителей и одновременно подзарядки аккумуляторной батареи в штатной комплектации, однако при установке дополнительного оборудования следует подобрать генератор большей мощности.

Производитель Артикул детали Мощность агрегата, А Примерная стоимость, руб.
FOTON 5272666 120 10390
FOTON 5318121 120 10420
MOVELEX 753552 120 10550
MOVELEX 753553 120 10600
СтартВОЛЬТ LG 0328 120 6800
СтартВОЛЬТ LG 0323 120 7200

Для проверки совместимости детали достаточно ввести артикул запчасти и ВИН-код автомобиля в форму поиска на сайте официального производителя – при наличии данных в базе комплектующие могут быть приобретены.

Не экономьте на электрооборудования своего автомобиля – от функциональности данного узла зависит не только работоспособность и ресурс силового агрегата, но и риск возможного загорания авто.

Проверка генератора на автомобилях с двигателем типа ЗМЗ-405, ЗМЗ-406

На двигатели семейств ЗМЗ-406 и ЗМЗ-405 устанавливают генераторы 9422.3701 или 5122.3771 со встроенными интегральными регуляторами напряжения.

Пускаем двигатель, даем ему поработать несколько минут, затем, нажав на педаль «газа», доводим обороты коленчатого вала до 3000 мин –1 . Включаем потребители: дальний свет фар; вентилятор отопителя; стеклоочиститель; аварийную сигнализацию. Замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 12 В. Если это не так, неисправны обмотки генератора (обрыв или замыкание), регулятор напряжения со щеточным узлом, окислены или замаслены кольца обмотки возбуждения, изношены или «зависли» щетки.

Для того чтобы убедиться в неисправности регулятора напряжения – отключаем, все потребители кроме габаритного света и замеряем напряжение при 1000…1200 мин –1 , которое должно находиться в пределах 13,5…14,2 В.

Снятый регулятор напряжения можно проверить следующим образом. Подключаем между щетками лампу (21…35 Вт, 12 В). К выводу «D» подключаем +12 В, а к выводу «масса» — «минус». Лампа при этом должна гореть, а при повышении напряжения источника в пределах 13,5–14,2 В – погаснуть. Если лампа горит в обоих случаях, заменяем регулятор.

Проверку диодов выпрямительного блока и дополнительных диодов см. «Снятие и ремонт генератора ». Выпрямительный блок при выходе из строя его элементов рекомендуем менять в сборе. Допускается замена отдельных диодов, однако потребуется их перепрессовка в держатель – операция, требующая аккуратности и навыка.

Проверка и замена щеток и регулятора напряжения на автомобилях с двигателем типа ЗМЗ-405, ЗМЗ-406

На двигатели семейств ЗМЗ-406 и ЗМЗ-405 устанавливают генераторы 9422.3701 или 5122.3771 со встроенными интегральными регуляторами напряжения.

Для того чтобы убедиться в неисправности регулятора напряжения – отключаем, все потребители кроме габаритного света и замеряем напряжение при 1000…1200 мин –1 , которое должно находиться в пределах 13,5…14,2 В.

Подсоедините контрольную лампу 12 В к щеткам.

Подайте напряжение 12 В «+» на клемму, а «-» на «массу» щеткодержателя.

При этом контрольная лампа должна гореть.

Если контрольная лампа не горит, регулятор напряжения необходимо заменить.

Регулятор напряжения выполнен в едином корпусе со щеткодержателем.

Отключаем аккумуляторную батарею.

Отсоединяем провода от выводов генератора, снимаем штекер со штепсельного вывода генератора.

1. Ключом «на 10» отворачиваем гайку 2. Снимаем наконечники провода конденсатора с вывода «+» генератора.
3. Ключом «на 8» отворачиваем гайку крепления конденсатора

Электрооборудование данного автомобиля сделано по однопроводной схеме: минусовые клеммы приборов и оборудования подсоединены к «массе» — кузову и иным механизмам авто, которые играют роль второго привода. Бортовая сеть «Газели» равна 12В постоянного тока. Для включения электрической цепи служит замок зажигания, который состоит из контактного привода и противоугонного замка. В то время, когда двигатель не запущен, все электрические потребители берут питание от аккумулятора, а при запущенном двигателе питание осуществляется от генератора переменного тока. В то время как элемент работает — происходит зарядка батареи, а бортовая цепь питается через два предохранителя.

Цепь осветительных приборов оснащена предохранителем на 40 А, а цепь дополнительного оборудования и механизмов — предохранителем на 60 А. Они размещены в который установлен в подкапотном пространстве. Также цепи всех потребителей имеют защиту благодаря дополнительным предохранителям с меньшим токовым срабатыванием. Размещаются они под приборной панелью с водительской стороны.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
СТО БрикетСервис
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
