Карбюратор к-151 - устройство и характеристики, модификации, неисправности и способы исправления, ремонт и полная замена, регулировка, стоимость запчастей

Ремонт

В процессе эксплуатации автомобиля в карбюраторе могут возникать различные неисправности, основные признаки сбоев в этом устройстве:

повышенный расход топлива;
черный дым из трубы глушителя, особенно хорошо он заметен, если нажимать на педаль газа резко;
нестабильная работа на холостых оборотах, мотор может также глохнуть на сбросе оборотов;
плохая динамика автомобиля;
провалы при наборе скорости.

При неисправном карбюраторе мотор может не развивать обороты, также нередко во впускном коллекторе слышны хлопки, выстрелы в глушителе. К-151 – достаточно сложный узел, и из строя может выйти практически любой его элемент.

Есть причины, из-за которых карбюратор чаще всего выходит из строя:

засоряются жиклеры, топливные и воздушные каналы;
от нагрева происходит деформация корпуса;
перестает работать запорный клапан поплавковой камеры;
со временем изнашивается жиклеры.

Многие ремонтники, восстанавливая работоспособность карбюратора, в первую очередь стремятся заменить жиклеры, считая, что из-за них повышается расход топлива, двигатель работает нестабильно

Одно достаточно важное замечание – жиклеры изнашиваются очень редко, и чаще всего износ происходит, когда карбюратор работает часто в пыльных условиях. Наиболее часто встречающаяся причина плохой работы карбюратора – его засорение, но чтобы хорошо прочистить узел, необходимо его полностью разбирать

Ремонт карбюратора К-151 осуществляется со снятием устройства, полной промывкой и продувкой всех его деталей.

Сборка узла

Сборка проводится аналогично, только действия осуществляются строго по обратной схеме демонтажа. Обязательна замена прокладок, если состояние их вызывает вопросы. Всё тщательно почистить, используя специальную жидкость для карбюраторов или тряпку, смоченную в бензине.

Вот несколько важных советов по сборке:

Первичную камеру можно сразу определить по направлению к ней топливного носика.
В первичную камеру устанавливается эмульсионный жиклёр с 5 рядами отверстий.
Все жиклёры надо протягивать толстой и длинной отвёрткой, чтобы площадь соприкосновения была шире, и не оставалось никаких зазубрин. Трубочки, которые утапливаются, надо вворачивать отвёрткой уже поменьше.
Мембрана ускорительного насоса должна быть с металлическим носиком. Если по каким-то причинам, она пластиковая, надо заменить. Это означает, что стоит неродная, а «левая» деталь.
В процессе сборки насоса сначала ставится прокладка на механизм привода, затем сама мембрана. Потом вставляется пружина, и всё затягивается.

Теперь важные рекомендации по установке шлангов:

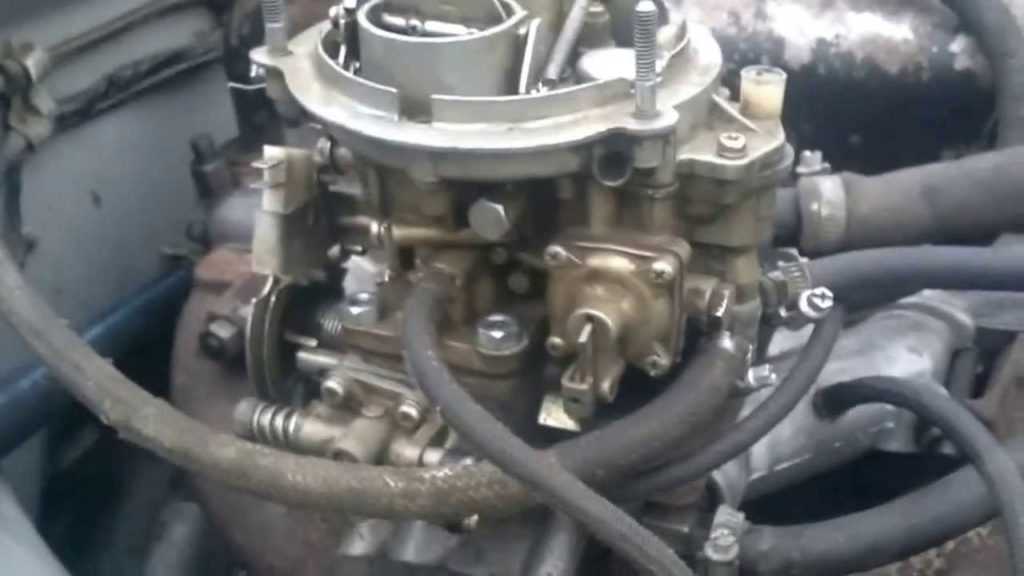

Штуцеры К-151 для подключения шлангов

На нижний штуцер карбюратора, что под номером 6, надевается шланг от электроклапана холостого хода.
С клапана на экономайзер холостого хода надевается шланг в штуцер 3. Иначе он называется трубкой забора разряжения.
В выход 7 монтируется шланг от трамблёра или вакуумного регулятора.
К 5 — малый шланг вентиляции картера.

Карбюратор К-151 считается надёжным устройством. Однако время от времени он нуждается в регулировке, разборке и очистке.

Неисправности и их устранение

Обмерзание корпуса экономайзера

У карбюратора К-151 на некоторых двигателях наблюдается одна неприятная особенность. При влажной минусовой погоде топливная смесь в карбюраторе активно конденсируется на его стенках. Это происходит за счет высокого разрежения в каналах на холостом ходу (смесь движется очень быстро, что приводит к понижению температуры и образованию наледи). Обмерзает в первую очередь корпус экономайзера, так как воздух поступает в карбюратор именно отсюда, а проходное сечение каналов здесь самое узкое.

Хобот шланга забора воздуха можно кинуть прямо к коллектору. Либо изготовить так называемую «жаровню» – тепловой экран из металлической пластины, который ложится на выпускные трубы и к которому подключается шланг воздушника (см. рис.).

«Жаровня»

Также, чтобы снизить риск возникновения проблемы обмерзания экономайзера, перед поездкой прогреваем двигатель до рабочей температуры в 60 градусов. Несмотря на теплоизоляционную прокладку от двигателя карбюратор все равно получает некоторое количество тепла.

Правка фланца

При частой разборке и снятии карбюратора, а также при чрезмерном усилии при затяжке фланца к двигателю может деформироваться его плоскость.

Существует немало способов решения этой проблемы. Но самым простым и доступным является следующий метод:

Нагреваем плоскость фланца карбюратора при помощи газовой горелки. Предварительно вынимаем все составные узлы и детали карбюратора (штуцера, рычаги и т.д.).
Кладем плоскость поплавковой камеры на ровную поверхность.
Как только карбюратор нагреется, сверху на фланец кладем толстый ровный кусок твердого металла. Ударяем по куску не слишком сильно, каждый раз переставляя его в разные места. В основном, изгиб у фланца идет по краям, в районе отверстий под болты.

Полезное видео

Подробнее о способе правке фланца рекомендуем посмотреть интересное видео:

Чтобы предотвратить дальнейший изгиб фланца, достаточно один раз равномерно его затянуть к двигателю и больше не снимать. Как мы убедились выше, чистку и настройку карбюратора можно проводить, не демонтируя его с двигателя.

Как снять карбюратор К 151 «Пекар» на УАЗе?

Для этого нужно зайти в салон автомобиля на водительское или пассажирское место спереди и открыть люк моторного отсека. Следующим этапом нужно снять воздушный фильтр. Для этого вначале откручиваются верхние гайки крепления, после чего, снимается сам фильтрующий элемент. Будьте осторожны и не уроните гайки в диффузор!

Теперь выкрутите гайки крепления корпуса фильтра. Поднимите ее вверх, отсоедините тонкий шланг и отложите корпус в сторону. Теперь отсоедините все тяги, связанные с дроссельной заслонкой. Чтобы не сломать пластиковые элементы, рекомендуется воспользоваться плоской отверткой.

Выкрутите крепления всех шлангов, удерживающих агрегат, и снимите их. Останутся четыре гайки, которые удерживают карбюратор на коллекторе. Открутите их и снимите агрегат.

Остались вопросы по снятию? Смотрим это видео:

Это интересно: Как прокачать сцепление: распишем по пунктам

Снятие установка и регулировка карбюратора К-151 на УАЗ 31519

Опубликовано 27 Августа 2016

Давненько не было видюх))) Куда пропал?!)

Привет! Хочу спросить, чем чистил нагар в карбюраторе? Бензин или солярка? Или может чем то еще?

А как тебя звать?

sposib. ochyen horoshii vidio

Хорошо, когда все как по маслу. А когда в канолевом карбе на холостом капает или течет из распылителя, на винт качества не реагирует. Нет даже реакции на клапан ЭПХХ. Винт количества работает. Уровень топлива проверил, воздушные жиклеры тоже. Вот что тогда делать?

Уважаемый все здорово все доходчего и главное вовремя вот только почему то мало уделили внимания уровню поплавковой камеры а в книги по уазу совсем не понятно как регулировать этот зазор . А в общем респект. Просто здорово все и понятно.

На карбюраторе К-151-Б Есть кстати обратка . Хороший кстати карбюратор к 151 .. Применение на волгах газелях и на двигателях ЗМЗ ЕСТЕСТВЕННО КАРБЮРАТОРНЫХ

Удобнее для подписей шлангов и проводов под капотом использовать малярный скотч.

ДРУЖИЩЕ, СПАСИБО ТЕБЕ ЗА ЭТО ВИДЕО. Мне уже хотели поршневую менять ( ушлые СТОшники ), а я всё сделал как ты описал в видео. Машина попёрла так, что я сам испугался. Благодаря этому ролику я вернул весь крутящий момент своему старичку. Теперь можно снова крузаков рвать на бездорожье ))))

нахрена рассказывать 18 минут КАК снять карбюратор?

как чистил, чем чистил? хз?

так это же не к-151, а к-156 на двигатель ЗМЗ 4022 с форкамерно-факельным зажеганием

какие жиклеры стоят?

А откуда пломба взялась вроде заводская где шланг подвода бензина?

перед тем как прикручивать верхнюю крышку — нужно отрегулировать уровень в поплавковой камере

Спасибо. Все супер . Благодоря таким как вы ,людям легче жить)))

регулировка: винт холостого хода 5-6 оборотов, винт качества смеси 2-3 оборота, а качество смеси еще смотрится по нагару на свечах.

Автор. Прочитай данное сообщение и задумайся. СЕРЬЕЗНО! 1. Какое отверстие штуцера надо подогнать к отверстию пробки. Ты о чем, парень. Просто шайбы там аллюминиевые надо новые поставить! Автор. Вообще, смотрю периодически твои видео, у тебя много здравых мыслей, но периодически такую ХЕРНЮ скажешь, что даже не понятно — шутка это такая, или как. 2. Движок работакт лучше в 5 раз. А. По какому параметру именно в 5 раз? 3. Ну-ну. А после твоей регулировки ты поставил обратно воздухан — и все твои регулировки съехали нафиг, потому что сопротивление на впуске изменилось. Кроме того я уже молчу, что у тебя не был внизу карбюратора подсоединен шланг «вентиляции картера», и через штуцер ВООБЩЕ СОСАЛО ВОЗДУХ. 4. В чем сущность такой проверки работы системы ЭПХХ и что конкретно ты проверил. Лично я не понял. При чем здесь сброс газа и ЭПХХ. И как ты понял, что она работает. По замедлению машины. Крут! Если хочешь проверить, работает ли система ЭПХХ, то нужно произвести 2 действия: первое — на ХХ сдернуть шланг с блока холостого хода (машина должна заглохнуть). Второе — можно параллельно к исполнительному механизму (электромагнитному клапану, который на моторном щитке висит) подсоединить контрольку — и под сброс газа понаблюдать за ее поведением. Ты своим методом получил данные, по которым НИКАК нельзя судить о работе ЭПХХ. Как РЕГУЛИРОВАТЬ систему ЭПХХ? И вот это все ты рассказываешь в ютубе новичкам в этом деле. Ну ты бы хоть сам то грамотность свою повысил, перед тем, как такие советы людям несведующим давать. Мне честно, очень интересно получить ответы по данным пунктам.

Статья написана по материалам сайтов: www.gruzovikpress.ru, uaz.service-manual.company, videoremont-mashin.ru.

Регулировка ПУ карбюратора К-151

Пусковое устройство – это узел, который является источником сигнала, информирующего о пуске силового агрегата. Если элементы пусковой системы неисправны, или работают неправильно – завести автомобиль вы не сможете. Но и при исправном пусковом механизме возможны проблемы, затрудняющие пуск. Для их и исправления и проводится настройка карбюратора К-151, причём такая работа может быть проведена как на демонтированном, так и на рабочем и установленном на двигателе устройстве.

Регулировка на демонтированном Пекаре осуществляется в следующем порядке:

немного приоткрываем ДЗ и ищем рычаг управления ПУ;
проворачиваем его в крайнее положение и фиксируем чем-нибудь подходящим (верёвкой, проволокой);
отпускаем ДЗ в исходное положение. При этом величина зазора между стенкой камеры и кромкой заслонки должна лежать в пределах 1.5±0.3 мм;
откручиваем контргайку, блокирующую вращение винта-упора, находящегося на рычаге ДЗ;
сам винт проворачиваем поэтапно, каждый раз на полоборота. При этом мы должны добиться того, чтобы при закручивании контргайки винт оказался расположенным перпендикулярно кулачку, в противном случае ПУ работать не будет;
проверяем долину тяги, с помощью которой кулачок ПУ соединён с рычагами воздушной заслонки. При повёрнутом в крайнее положение рычаге ПУ и полностью закрытой ВЗ необходимо добиться величины зазора между рычагами в пределах 0.2-0.8 миллиметров. Если это не так, регулировка осуществляется отпусканием или затягиванием головки тяги, что позволяет укоротить или удлинить саму тягу.

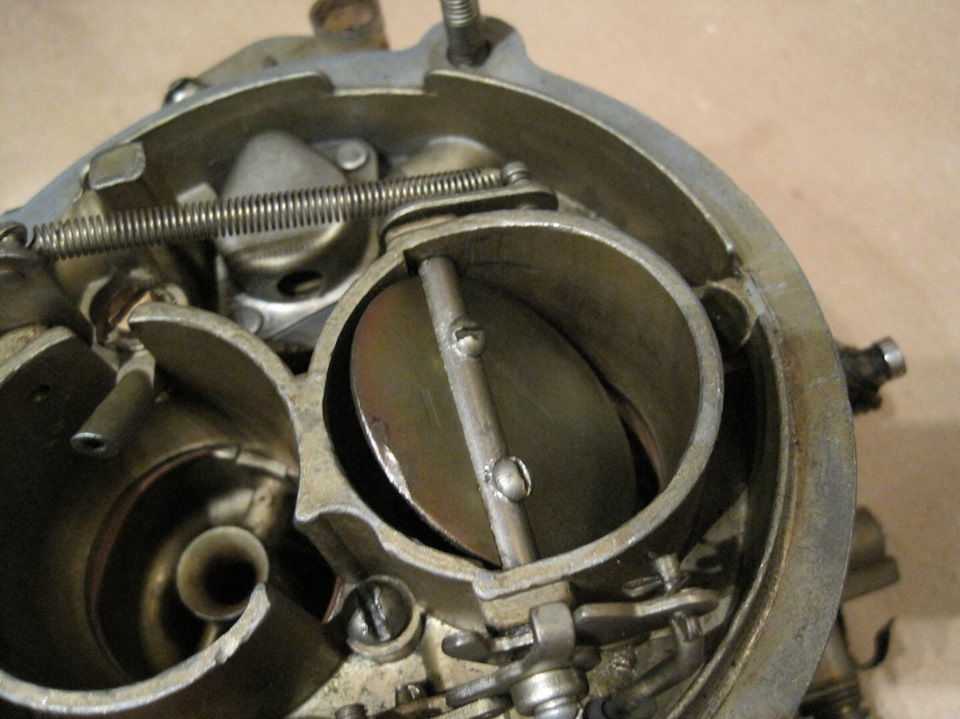

Регулировка заслонок К-151

Отрегулировать ПУ карбюратора К-151 можно и не снимая его, при этом на качестве настройки это не скажется.

Алгоритм настройки:

демонтируем воздухофильтр автомобиля (разумеется, без снятия короба);
запускаем мотор на ХХ;
посредством нажатия на педаль акселератора открываем ДЗ и вытаскиваем манетку – механизм, ответственный за управление работой воздушной заслонки;
посредством отвёртки с плоским наконечником приоткрываем ВЗ, при этом необходимо определить частоту вращения вала силового агрегата (ориентир — 2600±100 оборотов/минуту). Если скорость намного выше, проделываем схожую операцию с той, которая производилась на снятом карбюраторе: откручиваем контргайку блокировки вращения регулировочного винта рычага, приводящего в движение ДЗ;
после откручивания контргайки заворачиваем коленвал, если он вращается медленнее, чем нужно, вы вворачиваем КВ;
затягиваем контргайку.

После выполнения настройки пускового механизма необходимо произвести обкатку карбюратора.

Расход топлива – по заводским нормам и реальный

По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л. Но при контрольном замере не учитываются многие факторы:

Загруженность авто;
Погодные условия;
Дорожная обстановка;
Техническое состояние автомобиля.

В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.

Таблица сравнения расхода топлива в различных модификациях автомобиля Газель

Описание конструкции

Карбюратор К-151Д, устанавливаемый на автомобиль с двигателем ЗМЗ-4063, имеет два расположенных рядом вертикальных канала (камеры) для прохода воздуха, в нижней части каждого из которых установлена поворотная дроссельная заслонка. Привод дроссельных заслонок устроен так, что по мере нажатия на педаль акселератора сначала открывается одна, а затем другая заслонка. Камера, в которой дроссельная заслонка открывается раньше, называется первой, другая – второй.
В средней части каждого из главных воздушных каналов имеются конусообразные сужения-диффузоры, создающие разрежение в потоке воздуха, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной емкости — поплавковой камеры. Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере поддерживается при помощи механизма с поплавком и игольчатым клапаном.
Поплавковый механизм карбюратора полностью (вместе с иглой и поплавком) размещен в корпусе карбюратора и доступен для визуального контроля после снятия крышки (уровень топлива в поплавковой камере можно измерить, не вынимая поплавка).
Карбюратор состоит из трех основных частей:верхней — крышки корпуса, с фланцем и шпильками крепления корпуса воздушного фильтра, с устройством вентиляции поплавковой камеры и деталями пускового устройства. Крышка крепится семью винтами к корпусу карбюратора через картонную прокладку;средней — корпуса карбюратора, с поплавковой камерой и поплавковым механизмом, топливоподводящим штуцером и топливодозирующими системами;нижней — корпуса дроссельных заслонок, с дроссельными заслонками и механизмом их привода, а также устройством холостого хода, крепящемся к корпусу карбюратора снизу двумя винтами через три прокладки (две тонкие – картонные и одна толстая – пластмассовая).
В карбюраторе имеются следующие системы, устройства и механизмы:
поплавковый механизм;
топливодозирующие системы;
главные дозирующие системы
первой и второй камер;
система холостого хода;
переходная система второй камеры;
эконостат;
ускорительный насос;
пусковое устройство
клапан-экономайзер отключения топливоподачи на режиме принудительного холостого хода (ЭПХХ);
система вентиляции картера;
система вентиляции поплавковой камеры;
механизм управления дроссельными заслонками.Система холостого хода — автономная, с регулировкой состава смеси.
Во второй камере карбюратора имеется переходная система с подачей топлива непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной
заслонки второй камеры.Ускорительный насос диафрагменного типа, вступающий в работу при резком нажатии на педаль акселератора. Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.Пусковое устройство — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится при помощи ручного привода. В момент пуска двигателя пневмокорректор под действием
разрежения, возникающего во впускном трубопроводе, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.
Система отключения подачи топлива (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель. Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Тарировочные данные карбюратора К-151Д
Параметры	Первая камера	Вторая камера
Жиклер топливный главный*	225±3,0	340±4,5
Жиклер воздушный главный*	330±4,5	330±4,5
Блок жиклеров системы холостого хода с эмульсионной трубкой*:	жиклер топливный	95±1,5	–
жиклер воздушный	85±1,5	–
Жиклер воздушный системы холостого хода	425±6	–
Жиклер эмульсионный системы холостого хода*	280±3,5	–
Жиклер топливный переходной системы*	–	150±2,0
Жиклер воздушный переходной системы*	–	270±3,5
Диаметр отверстия в винте-держателе распылителя эконостата, мм	–	2+0,06
Диаметр отверстия перепуска топлива в бак, мм	1,1+0,06	–
Диаметр седла топливного клапана, мм	2,2+0,06	–
Диаметр диффузоров, мм:	малых	10,5+0,1	10,5+0,1
больших	23+0,045	26+0,045
Производительность ускорительного насоса за 10 полных ходов, см3	10±2
Уровень топлива от верхней кромки корпуса, мм	21,5+1,5
* В таблице даны маркировки, нанесенные на жиклерах с указанием погрешности при измерении их пропускной способности.

Ремонт карбюратора К-151

Со временем с карбюратором могут произойти различные поломки, ведь все его элементы имеют свой ресурс. Чаще всего неисправный узел К-151 провоцирует повышенный расход топлива, снижает динамические показатели транспортного средства. Нередки случаи, когда из выхлопной трубы валит черный дым, а авто отказывается вовсе набирать скорость. Все эти проблемы с автомобилем в большинстве случаев вызваны сбоем функционирования топливной системы. На работу К-151 сильно влияют различные отложения, препятствующие нормальной работе жиклеров. Проверить их состояние и очистить жиклеры можно достаточно просто, но для этого необходимо разбирать сам карбюратор.

Разбираем механизм

Полностью разбирать узел целесообразно в тех случаях, когда добраться до какого-либо конструктивного элемента нет других возможностей. Для проверки состояния жиклеров и их очистки достаточно снять верхнюю крышку корпуса. Быстро и эффективно провести всю работу можно с помощью арсенала необходимого инструмента.

Порядок действия для полного разбора карбюратора К-151 следующий:

Снять его со шплинтов путем откручивания четырех гаек.
Очистить корпус от грязи и пыли.
Освободить семь винтов крышки.
Вынуть специальный шплинт и тягу.
Освободить два винта поплавковой камеры.
Демонтировать распылитель эконостата.
Провернуть посадочные места игольчатого клапана рожком на «12», на «22» отвернуть винт штуцеров фильтра.
Топливный фильтр изымается вместе с прокладками, после чего демонтируется и сама поплавковая камера.

Дальнейший разбор К-151 подразумевает под собой демонтаж воздушных и топливных жиклеров, блока холостого хода, ускорительного насоса и выворачивания винтов качества. Полностью разбирать карбюратор нужно в момент проведения его комплексной промывки. Большинство автомехаников предпочитают полностью заменять жиклеры новыми экземплярами. Для этих целей можно воспользоваться таблицей жиклеров. Но, стоит сказать, что выходят из строя они лишь в исключительных случаях. Зачастую хватает их промывки и продувки для восстановления прежних функциональных свойств.

Сборка и подключение шлангов

Во время сборки узла необходимо быть предельно внимательным

Важно запомнить порядок разбора механизма и во время сборки действовать в обратной последовательности. Следует установить все элементы на свои места и надежно закрепить

Изначально в пустой корпус вкручиваются винты качества и два винта для закрепления дроссельных заслонок.

В гнезда вкручиваются старые или новые жиклеры, подсоединяются топливный блок и холостого хода. После чего устанавливается и закрепляется поплавковая камера

Важно не забыть установить на место сам поплавок и иглу. Многие отечественные водители также сталкиваются с необходимостью подключения шлангов карбюратора К-151 в ЗМЗ-402

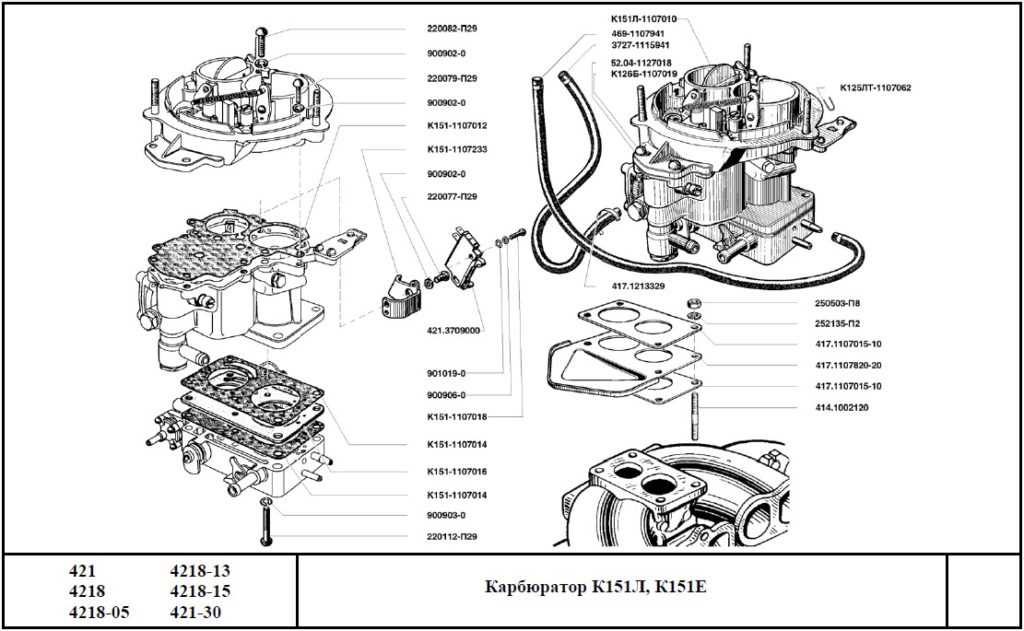

На фото схема карбюратора К-151.

Подсоединение всех шлангов и трубок осуществляется следующим способом:

Самый объёмный патрубок подачи топлива подключается к поплавковой камере.
К нижнему отводу карбюратору подводится шланг возврата топлива.
Шланги меньшего диаметра подсоединяются к экономайзеру и к заслонкам дросселя.
Затем подводится шланг вакуумника.
Шланг принудительной вентиляции присоединяется к верхнему выводу карбюратора.

Подключение шлагов – достаточно простая и легкая работа. Но новичок легко может запутаться в их предназначении, поэтому на первом этапе рекомендовано во время разборки карбюратора маркером оставлять на их поверхности соответствующие обозначения. Проделав простые действия по очистке деталей карбюратора, можно существенно продлить не только срок эксплуатации К-151, но главного силового агрегата автомобиля.

Устройство карбюратора К-151

Карбюратором оборудовано большинство отечественных автомобилей:

легковые автомобили «Волга» и ИЖ;
внедорожники УАЗ;
лёгкие грузовики «Газель» и «Соболь».

Основное его назначение — подготовка и регулировка состава топливно-воздушной смеси для двигателя внутреннего сгорания.

Карбюратор предназначен для подготовки и регулировки составп топливно-воздушной смеси для двигателя

Устройство карбюратора К-151 довольно сложное. Он состоит из следующих элементов:

основной корпус с поплавковой камерой;
второй корпус или корпус дроссельных заслонок, которые поворачиваются приводом от педали акселератора;
верхняя крышка поплавковой камеры, в которой находится запорный механизм, не позволяющий камере переполняться бензином, и воздушная заслонка для запуска холодного двигателя;
главная дозирующая система (ГДС), состоящая из жиклёров и топливных магистралей для приготовления топливно-воздушной смеси;
система холостого хода, необходимая для стабильной работы двигателя на холостых оборотах, состоящая из обводного канала, жиклёров и регулировочных винтов, а также клапана экономайзера с мембранным механизмом;
ускорительный насосный механизм, позволяющий автомобилю двигаться без провалов при резком ускорении и состоящий из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;
эконостат — система, предназначенная для обогащения двигателя топливно-воздушной смесью при резком увеличении оборотов;
переходная система, состоящая из топливных и воздушных жиклёров и обеспечивающая плавность увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере.

Устройство карбюратора К-151 довольно сложное

К-151 имеет две камеры. Дроссельные заслонки в процессе работы открываются поочерёдно. Это гарантирует бесперебойную подачу топлива. При поступлении в карбюратор топливо проходит сквозь штуцер, в который вмонтирован сетчатый фильтрующий элемент. Эта сеточка очищает бензин от примесей и грязи. Излишки топлива через топливный шланг поступают обратно в бензобак. Всё это позволяет поддерживать в топливной системе необходимое давление.

Серьёзным преимуществом К-151 является наличие подсоса. Система управления холодным пуском двигателя на автомобилях с К-151 работает раздельно. Поэтому иногда холодный пуск может быть затруднён. Во избежание подобных проблем между полумесяцем пускового устройства и регулировочной пяткой дроссельной заслонки протянута проволока. Эта проволока создаёт сцепление между двумя раздельными механизмами и гарантирует быстрый запуск двигателя.

При этом подсос можно регулировать, выставляя нужные значения в зависимости от погодных условий.

Основные неисправности и их устранение

Элемент неисправен если:

увеличивается расход топлива;
выхлопные газы приобретают тёмно-серый или чёрный цвет, особенно это заметно при резком нажатии на педаль акселератора;
автомобиль теряет динамику («тупит») при разгоне;
двигатель нестабильно работает на холостом ходу.

Чаще всего возникающие проблемы обусловлены загрязнением жиклёров — как воздушных, так и топливных — из-за некачественного бензина.

Другой причиной некорректной работы устройства может стать перегрев его корпуса. Металл деформируется и устройство уже не может работать в обычном режиме.

Кроме этого, неисправности могут быть связаны с износом одного или нескольких элементов карбюраторного механизма.

Двигатель глохнет на холостом ходу

Наиболее часто причиной нестабильной работы двигателя на холостом ходу является вышедший из строя экономайзер.

Часто причиной нестабильной работы двигателя на холостом ходу является неисправный экономайзер

Иногда может быть неисправен и сам блок холостого хода.

В этих случаях следует снять устройство с автомобиля, разобрать его и визуально оценить работоспособность указанных элементов. Повреждения экономайзера или блока холостого хода будут видны невооружённым глазом.

Карбюратор заливается бензином

Причиной избытка топлива в карбюраторе может стать игольчатый клапан. В зависимости от износа иголки клапан может перестать удерживать бензин. Так как сам клапан находится в поплавковой камере, в этом случае необходимо будет разобрать механизм. Потребуется выполнить ряд действий в следующем порядке:

С карбюратора снимается верхняя крышка.
Отворачивается винт, фиксирующий ось поплавка.
Корректируется ось и восстанавливается положение поплавка в камере.
Ключом на 10 выворачивается клапан и заменяется на новый.
Ось поплавка и верхняя крышка устанавливаются на место.

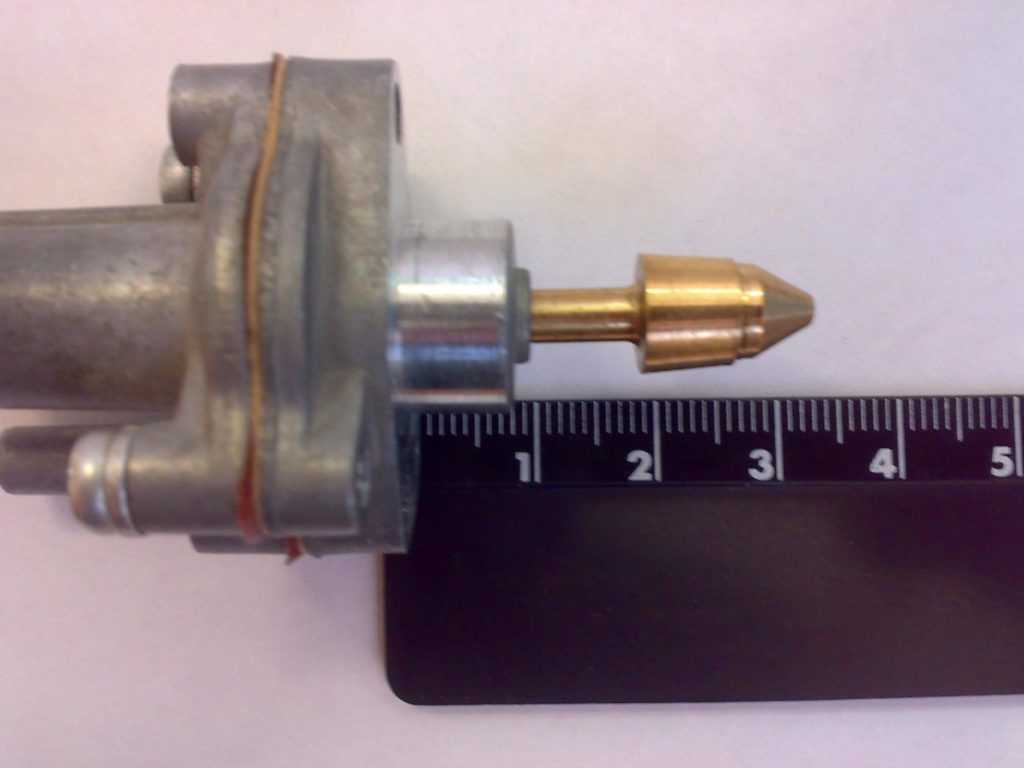

Игольчатый клапан обеспечивает дозированную подачу бензина

Замерзание

Карбюраторный двигатель даже при небольшом похолодании (до -10ºС) невозможно запустить без предварительного прогрева. Во избежание этого опытные автолюбители протягивают тонкую медную проволоку между пусковым устройством и регулятором дроссельной заслонки. В результате устройство прогревается намного быстрее.

Системы холостого хода

К-151 имеют автономную систему холостого хода, представляющую собой миниатюрный карбюратор. Дроссельная заслонка в это время закрыта почти полностью, зазор между ней и стенками минимальный, при нем не должно создаваться разрежение в трубке вакуумного регулятора опережения зажигания. Автономная система обеспечивает хорошее распыление топлива и равномерное распределение смеси по цилиндрам (по составу), что позволяет обеднять топливовоздушную смесь до соотношения 1:15. В результате удается снизить концентрацию СО в отработавших газах до 0,3–0,6% (обычно регулируют с некоторым запасом – 0,7–1,1%), а СН до 180–230 ppm. Регулирование проводится в основном винтом качества смеси.

На режимах принудительного холостого хода (ПХХ), включающих торможение двигателем и замедление вращения коленчатого вала, мембранный механизм смещает клапан экономайзера принудительного холостого хода (ЭПХХ) до упора, перекрывая выходное отверстие и прекращая подачу топлива. Применение автономной системы с ЭПХХ снижает выброс СО и СН на 30–40 % и при испытании по городскому циклу уменьшает расход топлива на 4,5%, а также увеличивает эффективность торможения двигателем примерно на 25% (приведены «официальные» или «хрестоматийные» величины эффективности ЭПХХ – прим. Ред.). ЭПХХ также выполняет функцию «антидизель», т.е. при низкооктановом бензине предотвращается работа с самовоспламенением после выключения зажигания.

В К-151 топливо из канала главной дозирующей системы поднимается к эмульсионной трубке с топливным и воздушным жиклерами холостого хода. Пройдя через боковые отверстия в трубке и эмульсионный жиклер, оно в виде топливовоздушной эмульсии смешивается с дополнительным воздухом, поступающим через второй воздушный жиклер. Для обеспечения стабильности состава смеси при регулировании винтом количества в нижней части корпуса карбюратора система холостого хода имеет два канала. По первому из них эмульсия сквозь переходную втулку поступает в полость перед переходными отверстиями, а затем через сечение, регулируемое нижним винтом качества, в основной диффузор с винтом количества. По второму каналу в карбюраторах первых выпусков эмульсия проходила через сечение, регулируемое дополнительным (верхним) винтом качества. В арбюраторах последних выпусков этот винт заменен дозирующим отверстием в канале. Далее эмульсия поступает в дополнительный диффузор в корпусе дроссельных заслонок.

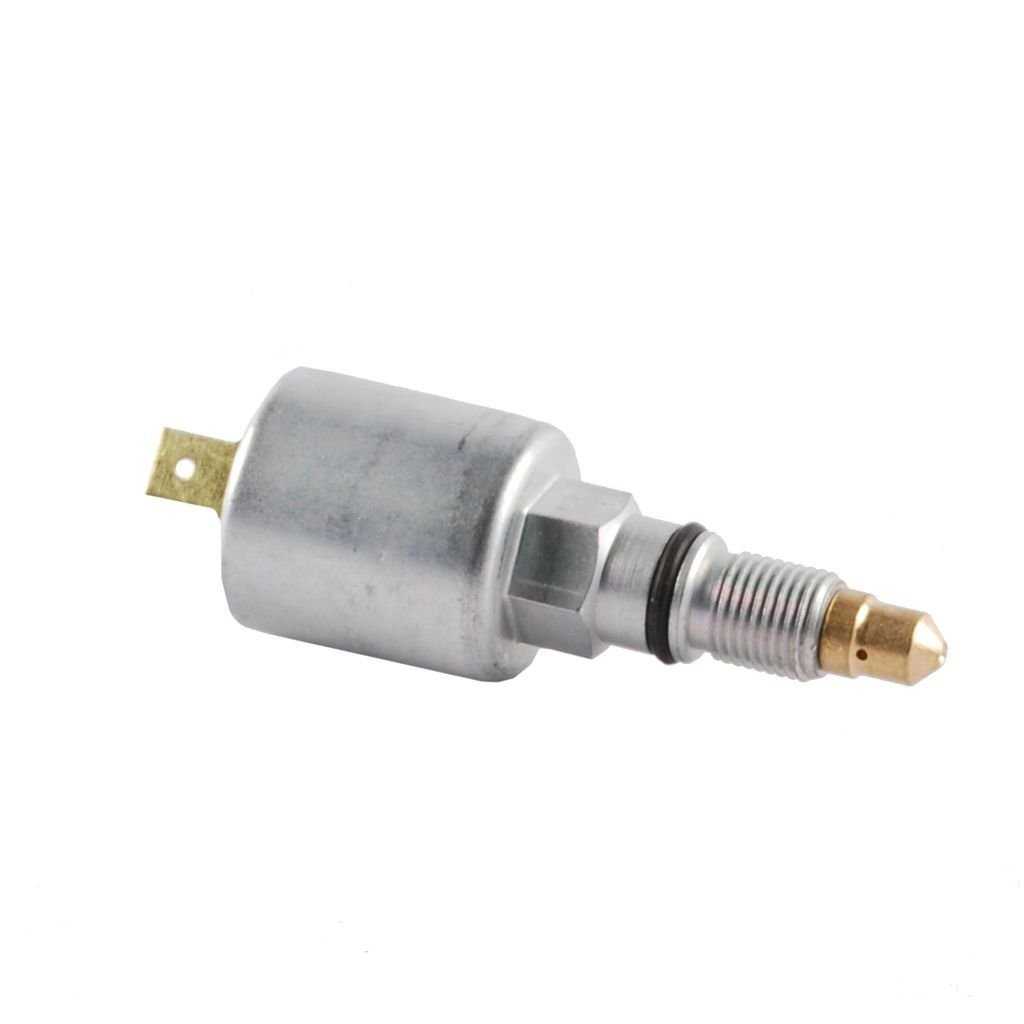

Система управления клапаном ЭПХХ К-151 (для «402-ых» моторов – прим. Ред.) состоит из электронного блока, включающего электропневмоклапан при снижении числа оборотов коленчатого вала ниже заданного и отключающего его при их увеличении свыше 1 500 мин–1, и микровыключателя. В работе любых карбюраторов наибольшее число отказов происходит в системе холостого хода. Это не удивительно – ведь её топливный жиклер имеет очень маленькое сечение. Поэтому, если «пропал» холостой ход, то он – первый кандидат на продувку. Правда, прежде чем разбирать карбюратор, есть смысл провести простейшую диагностику.

Нужно снять наконечники проводов с микровыключателя и замкнуть их. Если двигатель заработал – значит вышел из строя электронный блок. Временно до его замены можно ездить, заизолировав замкнутые наконечники проводов. Если двигатель и после замыкания наконечников не работает, снимем шланг, идущий от задроссельного пространства, и подсоединим его напрямую к мембранному механизму ЭПХХ. Двигатель заработал на холостом ходу – значит необходимо заменить электропневмоклапан. Если двигатель опять не работает, то необходимо снять крышку мембранного механизма и проверить, свободно ли ходит клапан и не разорвана ли мембрана. При разорванной мембране можно отрезать кусочек шланга, разрезать его вдоль, подсунуть его под мембрану и надеть на шток клапана. Если двигатель работает неустойчиво или глохнет в начальный период открытия дроссельной заслонки, то регулируют или заменяют микровыключатель. Он должен замыкать контакты в самом начале поворота рычага привода дроссельной заслонки.

Проверка электронного блока может производиться подсоединением к нему вместо провода идущего к электропневмоклапану лампочки мощностью не более 3 Вт. Другой провод от лампочки подсоединяют к массе. Провод от микровыключателя необходимо отсоединить. При повышении числа оборотов свыше 1 200–1 500 лампочка должна гаснуть, а при их снижении до 900–1 000 снова загораться. В этом случае блок исправен.

Ремонт устройства

Иногда, в процессе использования, может возникать необходимость в ремонте карбюратора К151. О выходе из строя какой-либо его части могут свидетельствовать следующие признаки:

увеличен расход бензина;
при движении авто слышны хлопки в глушителе;
перебои в работе мотора;
провалы;
затрудненный запуск ДВС и т. п.;

Расположение и обозначение жиклеров карбюратора К-151

Чаще всего возникают следующие неисправности карбюратора К151:

поломка игольчатого клапана, перекрывающего подачу бензина;
засор жиклеров или каналов, появляющийся по причине плохого качества топлива;
деформирование составляющих из-за неправильной установки или перегрева.

Замену игольчатого клапана можно провести, не снимая устройство с ДВС. При засоре придется демонтировать карбюратор, разобрать его и прочистить. Сделать это можно при помощи специализированных составов. После промывки необходимо продуть все каналы сжатым воздухом.

Регулировка

Если без опыта ремонт узла К-151 своими руками автовладельцам производить достаточно сложно, то регулировку освоить проще, главное – понять принцип работы устройства, и действовать по инструкции. Всего существует несколько видов регулировок «сто пятьдесят первого»:

холостого хода;
положения воздушной заслонки;
уровня бензина в поплавковой камере;
положения дроссельной заслонки.

Изменять топливный уровень в поплавковой камере следует доверять опытным карбюраторщикам, а вот холостой ход может отрегулировать любой водитель самостоятельно. Выполняем процедуру следующим образом:

прогреваем двигатель до рабочего состояния;
оставляем работать мотор на холостых оборотах, воздушная заслонка должна быть полностью открыта (утоплен подсос);
выворачиваем винты количества (с пружиной) и качества, позволяем мотору набрать максимальные обороты;
постепенно закручиваем оба винта до того момента, пока ДВС не начнет работать с перебоями;
винтом количества немного увеличиваем обороты, при этом регулировкой качества «ловим» стабильную работу мотора, но этот винтик по возможности должен быть максимально закручен. Следует учесть, что положение винта качества существенно влияет на расход топлива, поэтому его и заворачивают по возможности как можно больше;
немного подкручиваем винт количества, добиваемся стабильной работы движка при 700-800 об/мин. Если «количественный» винт завернуть много, начинаются провалы в момент резкого нажатии на педаль акселератора. Еще нужно не забывать, что стабильность работы ДВС в немалой степени зависит и от регулировки зажигания.

Если обороты двигателя повышенные, следует их убавить с помощью винта, который регулирует положение дроссельных заслонок. Этот винтик часто намертво закипает, и его повернуть в какую-либо сторону невозможно (на рисунке внизу под цифрой 4, под белой краской).

Есть один «хитрый» способ, заставляющий регулировочный элемент повернуться – нужно в его шлиц установить плоскую отвертку и аккуратно стукнуть несколько раз по ней молотком (усилие нужно чувствовать, иначе можно поломать части карбюратора). Винт «отойдет» и начнет вращаться на резьбе. Если с первого раза «фокус» не удался, его следует повторить

Важно не торопиться и набраться терпения, тогда все получится
