Устройство шаровой опоры, как она работает и где находится в автомобиле

Полезные советы

Как показывает практика, восстановление шаровых опор и других узлов подвески рассмотренными выше способами является решением, которым нужно пользоваться только в крайних случаях.

Другими словами, реставрировать шаровые или наконечники нужно только тогда, когда по той или иной причине нет возможности сразу заменить неисправную деталь на новую.

При этом в данном случае возможность сэкономить благодаря ремонту не является плюсом

Не важно, на каком авто возникли проблемы (замены требуют шаровые на премиальный автомобиль или вышли из строя шаровые ВАЗ 2107), лучше сразу смотреть в сторону новых оригинальных деталей или аналогов высокого качества.. Причина- любой ремонт это изначально работа с неисправной деталью и отсутствие гарантий

Еще нужно отдельно учесть, что шаровые опоры испытывают большие нагрузки, а также конструктивно от их состояния напрямую зависит безопасность на дороге

Причина- любой ремонт это изначально работа с неисправной деталью и отсутствие гарантий. Еще нужно отдельно учесть, что шаровые опоры испытывают большие нагрузки, а также конструктивно от их состояния напрямую зависит безопасность на дороге.

Вполне логично, что никакой ремонт не способен полностью восстановить работоспособность и надежность детали по сравнению с новым узлом соответствующего качества.

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.

В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.

Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.

Варианты восстановления шаровых

В первую очередь узел необходимо правильно снять. Палец настолько сильно прикипает к рычагу подвески, что составляет с ним фактически одно целое. Предварительно, желательно за сутки, соединение обильно обрабатывают проникающей жидкостью. Используется состав WD-40 или обычный керосин. Извлечь палец из проушины можно двумя способами:

Выдавить съёмником шаровых опор. Это самый безболезненный и надёжный способ, однако съёмник не всегда есть под рукой. Универсальных приспособлений нет, а конструкции крепления шаровой опоры разные.

Пример съёмника шаровых опор

Итак, шаровая опора у вас в руках. Внешний цилиндр (обойма) представляет собой монолитную конструкцию. Извлечь палец невозможно.

Варианты шаровых опор с разных моделей авто

Основные причины неисправности шаровых

Специалисты выделяют несколько основных причин быстрого выхода из строя шаровых опор. В первую очередь это их установка без использования смазочного материала. Отдельные производители таких запчастей в целях экономии продают шаровые без специальной смазки, которую необходимо покупать отдельно. Многие автовладельцы просто не знают о необходимости использования смазки, а мастера при выполнении таких ремонтных работ, с целью снизить общие затраты на ремонт, не рассказывают об обязательном использовании дополнительной смазки.

Также быстрый выход из строя шаровых опор может отмечаться по причине повреждения пыльника. Каждая сторона такой запчасти имеет специальный пыльник, защищающий её внутренние поверхности от пыли, грязи и песка. Если такой защитный прорезиненный пыльник порвался или растрескался, то в скором времени песок и грязь смешивается со смазкой, что и приводит к быстрому износу и необходимости замены шаровой опоры.

Еще одной причиной износа шаровых опор является неаккуратная езда по разбитым дорогам. Если часто проезжать неровности, ямы и лежачие полицейские на высокой скорости, то буквально через год-полтора потребуется замена разбитой шаровой опоры. При таких нагрузках и езде по неровной дороге рычаг резко изменяет свое положение. В подобном случае на шаровую приходится повышенная нагрузка, которая приводит в негодность эти детали буквально за пару тысяч километров пробега.

Частые вопросы по восстановлению и ремонту шаровых и рычагов

1. Мой товарищ несколько лет назад восстанавливал шаровые, ему закачали какой-то пластик, которого хватило на неделю.

Несколько лет назад, когда были проблемы с поставками запчастей, особенно на редкие автомобили, некоторые умельцы действительно закачивали расплавленный пластик в шаровую. Как правило, это делалось для того, чтобы дождаться прихода запчастей и иметь возможность пользоваться автомобилем на время ожидания. Обычный пластик не обладает необходимыми свойствами, крошится, не выдерживает нагрузки. Мы же используем особый полимер, разработанный специально для высоконагруженных шарнирных соединений. Восстановленная им шаровая аналогична оригинальной, а иногда и лучше.

2. Зачем восстанавливать рычаги и шаровые, если можно купить их? Если и не оригинал, то качественный аналог.

Если шаровая идет в сборе с рычагом, а не отдельно, то цена восстановления в разы ниже, чем покупка даже недорого аналога. При этом восстанавливается именно оригинальная деталь, которая изначально выполнена из качественного металла. Поэтому вы получаете по сути оригинальную восстановленную деталь за 990 рублей. На восстановленные оригинальные детали мы даем гарантию 6 месяцев или 20 тыс. км. пробега – это лучшая гарантия безопасности автомобиля и качества исполнения нашей работы.

3. Я делал восстановление рычагов полиуретаном, ездить невозможно, вся подвеска скрипит.

Полиуретан не используется для восстановления шаровых. Если для сайлентблоков его ещё можно использовать из-за его высокой износостойкости, то для восстановления шаровых он не применяется, так как его физические свойства не подходят по ряду характеристик. Шаровые, восстановленные с использованием полиуретана, действительно могут скрипеть, подвеска становится более жёсткой, что особенно ярко проявляется на морозе. Мы используем специальный полимер для шарнирных соединений, который применяется в движущихся деталях.

4. Как долго длится восстановление рычага? Сколько я буду без машины?

Восстановление шаровой производится, как правило, в течение часа. Если восстанавливается рычаг полностью, то работа занимает до двух часов. Если необходимых сайлентблоков и пыльников не окажется у нас на складе, тогда мы их заказываем и привозим на следующий рабочий день, на который назначаем снятие рычага и ремонт. Снять рычаг можно у нас, предварительно записавшись на удобное время. Таким образом, время ожидания автомобиля не составит более 3 часов даже с учётом необходимости снятия рычага.

5. Вы работаете только с деталями от легковых автомобилей или от грузовых тоже?

Мы восстанавливаем шаровые опоры для любых типов автомобилей. Но по грузовым автомобилям работаем только со снятыми деталями.

Как определить неисправность шаровой

Оптимальным вариантом станет посещение автосервиса, где есть необходимое оборудование и специалисты. Правда, не всех такой вариант устраивает, ведь каждый раз надо платить за услугу — за диагностику шарнира берут мало, но по карману россиян с низким достатком, это бьет все равно.

Второй способ, как определить износ — прослушать самому, как реагирует на раскачку шаровая. В этом деле нужен помощник, который будет раскачивать машину из стороны в сторону, перпендикулярно движению. Вы же должны прислушаться к стукам и определить, откуда они идут.

Еще как можно понять, что пора менять шаровую опору: поддомкратить автомобиль, выжать тормоз и начать качать колесо от себя и на себя. Стуки укажут на проблему с опорой. Также можно использовать монтировку. Автомобиль опять поднимается на домкрат, после чего плоский конец монтажной лопатки помещается между осевой цапфой и рычагом. Помощник вращает руль, вы давите на ломик, и люфт сам дает о себе знать.

Проверка шаровой опоры

Теперь вы узнали, как определить неисправность, что не мешает вам регулярно проверять шарнир на исправность. Если не получается, тогда обратитесь в СТО к профессионалам.

Из-за чего могут возникнуть проблемы с рычагом подвески?

В зависимости от дорожных условий и пробега с этой, казалось бы, мощной и простой конструкцией может возникнуть целый ряд проблем. Одной из них может стать износ крепежных элементов.

Резина в сайлентблоках стареет, твердеет и растрескивается. В запущенных случаях резинки разлетаются, оголяя окружающие металлические втулки, подвеска во время работы начинает издавать щелкающие звуки, и автомобиль превращается в «погремушку».

Помимо этого, со временем износу подвержены шаровые опоры, что также приводит к появлению люфтов в подвеске, посторонним звукам и прочим неприятным симптомам. И даже если вы считаете, что сам поперечный рычаг как металлическая конструкция не может прийти в негодность, подумайте дважды – он также может быть погнут или сломан, а если автомобиль очень старый – прогнить и надломиться.

Если рычаг деформирован несильно и по какой-то причине водитель не замечает этого (его не смущают вибрации, ухудшение маневренности, увод автомобиля в сторону при прямолинейном движении), при следующей ударной нагрузке искривленный металл может дать трещину – рычаг сломается. При этом деформация детали может произойти не только из-за серьезного удара (наезд на бордюр или в открытый колодец), иногда достаточно влететь в яму или на «лежачий полицейский» на скорости. Также очень опасны боковые удары.

Поскольку конструкция подвески запрограммирована на вертикальный ход, даже небольшой удар сбоку способен нанести серьезный урон не только сайлентблокам, но и самому рычагу. Один из хрестоматийных примеров – боковое скольжение на льду с последующим соударением с бордюрным камнем.

Шаровая Chevrolet Lacetti

Симптомами необходимости обратить внимание на состояние шаровой опоры Chevrolet Lacetti является появление глухого стука при преодолении неровности дорожного покрытия и биение руля во время движения. При осмотре автомобиля можно обнаружить поврежденный пыльник или наличие люфта вывешенного колеса

Срок службы шаровой опоры напрямую зависит от стиля вождения и качества дорожного покрытия. При благоприятных условиях она способно прослужить более 90-100 тыс. км. В отечественных реалиях замена очень часто требуется при пробеге приближающемся к 50 тыс. км.

Оригинальная шаровая опора на Шевроле Лачетти и ее аналоги

Оригинальная опора General Motors имеет артикул 96490218. Ее цена составляет порядка 850-900 рублей.

Стоимость фирменного изделия достаточно высока. Поэтому автовладельцы прибегают к приобретению аналогов оригинальной опоры от сторонних производителей. Наилучшие бренды с каталожными номерами и стоимостью приведены в таблице ниже.

Таблица — Аналоги оригинальных шаровых опор Chevrolet Lacetti.

ПроизводительАртикулСтоимость, руб

FEBI	32610	660-700
CTR	CBKD-11	450-480
STARLINE	70.35.710	500-520
NIPPARTS	J4860905	700-750
GLOBER	61-5970	400-440
FEBEST	1020-LAC	600-630

Особенности замены шаровой опоры Chevrolet Lacetti

Шаровая опора Шевроле Лачетти прикреплена к нижнему рычагу подвески при помощи заклепок. Согласно официальным рекомендациям производителя необходима замена шаровой в сборе с рычагом. При этом стоимость ремонта возрастает в несколько раз.

В целях экономии автовладельцы рекомендуют отсоединить шаровую опору от рычага. Выполнить это можно при помощи:

высверливания;
срезания шляпок болгаркой.

В первом случае потребуется демонтаж рычага с автомобиля. Несмотря на это, данный способ является более простым, так как срезать шляпки заклепок угловой шлифовальной машины достаточно затруднительно.

После демонтажа заклепок при сборке их следует заменить болтами. Это позволит в последующем более просто менять шаровую опору.

Для предотвращения ржавления резьбы новых креплений ее следует покрыть антикоррозийной смазкой.

Необходимые инструменты и материалы для самостоятельной замены

Для того, чтобы выполнить замену шаровой опоры Lacetti, потребуются инструменты и материалы, которые приведены в таблице ниже.

Таблица — Инструменты и материалы необходимые для замены шаровой опоры

НазваниеПримечание

Ключ	«на 14», «на 17»
Дрель	Со сверлом «на 6», «на 10» и насадками для шлифовки и зачистки поверхностей
Головка	«на 14», «на 17»
Болгарка	Для спиливания шляпок заклепок. Также болгарка пригодиться для срезания болтов, если они имеют слишком большую длину.
Диск на болгарку	Отрезной либо заточной, диаметром 125 мм
Консистентная смазка	Например, графитная
Ветошь	Для очистки рабочих поверхностей
Молоток и зубило	Для удаления заклепок

Замены шаровой опоры на Шевроле Лачетти

Для того, чтобы выполнить замену шаровой опоры, необходимо следовать нижеизложенной инструкции.

Открутить гайку болта, который соединяет проушину поворотного кулака и палец шаровой опоры.

Вынуть болт из проушины.
Отодвинуть рычаг шаровой опоры вниз.
Открутить два болта, которые фиксируют рычаг к подрамнику.

Извлечь болты.
Демонтировать рычаг.

Очистить заклепки, которые необходимо высверлить.

Высверлить первую заклепку.

Сделать отверстия в остальных заклепках.

При помощи молотка и зубила удалить остатки заклепок.

Рассоединить шаровую опору и рычаг.

Установить новую опору, зафиксировав ее болтами. Рекомендуемым моментом затяжки является 90-100 Нм.

Некоторые автовладельцы рекомендуют спилить болгаркой выступающие концы болтов. Делать это требуется только в случае, если длина креплений слишком велика.

Смонтировать рычаг на автомобиль. При этом следует учитывать, что затяжку болтов, которые фиксируют рычаг к подрамнику, запрещено выполнять, когда колесо машины находиться без нагрузки. Затягивание на весу ведет к быстрому износу сайлентблоков. Поэтому требуется предварительно спустить автомобиль, чтобы он стоял на колесах.

Проконтролировать отсутствие звуков со стороны подвески при помощи пробной поездки.

Другие причины неисправности шаровой

Естественный износ. Как уже было сказано выше, у каждой детали автомобиля свой срок. Все зависит от многих факторов: качества шаровой, наличия или отсутствия повышенных нагрузок, ухода за авто, выработки смазки, воздействия высоких и низких температур и т.д.
Эксплуатация в экстремальных условиях. Головокружительная скорость, лихачество на дорогах, постоянная езда по бездорожью являются серьезным испытанием даже для той подвески, которая для этого предназначена. Понятно, что шаровая опора в таких случаях выходит из строя гораздо раньше, чем в автомобилях, которые используются исключительно в городских условиях.
Выработка смазки. Смазочные материалы со временем испаряются и высыхают, а без них конструкция выходит из строя гораздо быстрее. Причем дополнительно смазывать стоит даже новые детали, поскольку нередко производитель оставляет слишком мало смазочной массы.

Неисправность шаровой обычно дает о себе знать заранее. Главное — не закрывать глаза на данные симптомы и вовремя отправиться на СТО.

Симптомы неисправности
Описание поломки
Во время преодоления препятствий раздается стук и другие посторонние звуки в районе колеса.
Характерный лязг и стук раздается вне зависимости от того, с какой скоростью двигается автомобиль. Лучше всего посторонние звуки слышны, если машина хорошо нагружена и колесом попадает в яму или любую другую выбоину на дороге. Даже если стук раздался только один раз (хотя обычно данное явление периодически повторяется), это повод обратиться к специалистам

Обратите внимание: стук и лязг также может раздаваться зимой (в минусовые температуры), если замерзает смазка в ШРУС.
Поменялись характеристики развала-схождения.
Нередки случаи, когда невооруженным взглядом неполадки не обнаружить. Во время планового техосмотра на СТО специалисты обязательно вас предупредят, что на одном из колес износилась шаровая опора и ее необходимо починить

Единственный визуальный признак, которые может указать на неисправность — «подъедание» резины на краю колеса вашего авто.
Стало сложнее управлять автомобилем.
Когда вследствие поломки шаровой опоры появляется люфт. Колесо во время движения шатается, и это виляние передается автомобилю: он больше не способен ехать ровно. При увеличении скорости управляемость становится только хуже. Причем диагностировать данный симптом на ранней стадии можно в тех случаях, если автомобиль ездит исключительно по ровным городским трассам. Если же вы постоянно путешествуете, ездите на дачу или в лес по грунтовым дорогам, ухудшение управляемости не всегда будет заметно.
Во время поворота колеса скрипят.
Еще одним признаком неисправности шаровой опоры является скрип, который издают передние колеса. Если звук доносится из другого места — поломку может скрывать рулевая рейка либо гидроусилитель.
Покрышки изнашиваются неравномерно.
В результате повреждений шаровой рулевое колесо занимает неровное положение и находится под углом к поверхности дороги. В таком случае по его внутреннему краю (который ближе к двигателю) протектор начинает изнашиваться сильнее, чем на оставшейся поверхности покрышки. Обнаружить данную неисправность можно как визуально, так и на слух: поврежденное колесо бьется во время движения.
Траектория автомобиля меняется прямо во время торможения.
Если вы заметили, что при торможении машина уходит вбок, то скорее всего у нее повреждена шаровая. Причем автомобиль всегда клонит именно в ту сторону, с которой находится неисправная запчасть. Одно из колес ввиду износа шаровой опоры будет наклонено, и в процессе торможения станет издавать характерные щелчки.

Для того, чтобы правильно диагностировать повреждение, необходимо тщательно проверить всю подвеску. Автомобиль — это сложная техника, которая работает исправно, только если все ее элементы в порядке. И одна поломка может со временем привести к другой

Именно поэтому так важно диагностировать неисправность на ранней стадии. Это поможет вам избежать лишних трат и поберечь нервы

Причины поломки шаровой опоры

В процессе эксплуатации эти опоры испытывают серьезнейшие нагрузки. В зависимости от места их установки и от конструкции подвески, опоры несут на себе большую часть всей массы автомобиля, а также выдерживают постоянные систематические удары при езде на неровной дороге.

Основной из причин в нарушении правильной работы шаровой опоры выступает износ соприкасающихся поверхностей, он приводит к увеличенному зазору в промежутке от корпуса до пальца. В результате чего, палец начинает не только вращаться, но и болтаться в корпусе.

Если износ чересчур сильный, то нагрузки на опору могут привести к тому, что палец вырвется из корпуса. Как следствие всего этого получается, что механизм не в состоянии удержать колесо, и автомобиль рушится на асфальт.

Увеличение зазора возникает в связи со следующими факторами:

1. Естественный износ в совокупности с устаревшими материалами — в среднем, шаровый шарнир может ходит в пределах от 20 до 150 тысяч километров пробега. Однако, если деталь более-менее качественная, то проблемы с ней могут начаться примерно через 100 тысяч километров пробега на автомобиле. На износ влияет много факторов — качество выполненной детали, условия эксплуатации, уход за деталью, наличие смазки, целостность пыльника.
2. увеличиваются динамические нагрузки во время езды — в первую очередь это касается езды на автомобиле на высокой скорости по неровным дорогам. В таких условиях удары приходятся на различные элементы подвески, и в том числе — на шаровую опору. Естественно, что это приводит к ее износу и повреждению.
3. разрывается защитный чехол или пыльник — в результате этого, в зазор попадает вода и всякая грязь, а они в своё время усиливают коррозию, да еще и абразивный износ. Если пыльник порванный, то внутрь, во время езды на автомобиле наверняка попадет влага, песок, грязь, мелкий мусор. Все эти элементы будут образовывать абразивный материал, который будет естественным образом изнашивать ее внутренности.
4. отсутствие в шарнире смазки (при необходимости ее наличия) — смазка удаляется из шаровой по естественным причинам — высыхание, испарение. Как указывалось выше, при повреждении пыльника смазка может быть удалена очень быстро вследствие естественных причин, что приведет к усиленному износу шаровой опоры. Соответственно, полезно периодически добавлять смазочную массу в шаровую

Приведем несколько главных признаков износа:

Когда проезжаете по неровной дороге с небольшой скоростью и слышится стук.

Если усилие на руль увеличено, и при его повороте слышится скрип спереди машины.

Из-за того, что передние колеса виляют, ваша машина движется по прямой траектории неустойчиво.

Шины на колесах изношены неравномерно.

Можно ли ездить с разбитой шаровой опорой

Конструкция шаровой опоры выполнена таким образом, чтобы исключить возможность выпадения пальца из отверстия даже при очень сильном износе. Полностью разрушиться деталь может только в крайних случаях. Например, под воздействие очень большого механического усилия на детали подвески либо при долгой эксплуатации транспортного средства с неисправным узлом.

Если шаровые шарниры начали стучать, нужно понимать, что управление таким транспортным средством несет опасность жизни и здоровью не только вам, но и окружающим. Появление даже незначительного скрипа или стука подвески при проезде по лежачим полицейским или неровностям дороги, должны настораживать автовладельца. Провести самую простую проверку можно даже в полевых условиях, для этого не нужно иметь специальных приспособлений и сложных устройств.

По старинке

Однако, несмотря на все прогрессивные технологии, старые конструкции с пружинным подпором и «масленкой» все еще в ходу — такие шаровые предлагаются на рынке запчастей для ремонта как для отечественных автомобилей, так и для иномарок. При этом одновременно с ними предлагаются и современные необслуживаемые шаровые. Но многие потребители отдают предпочтение «старым и проверенным». Почему?

Необслуживаемые опоры с пластиковыми вкладышами появились еще на советских автомобилях ВАЗ и АЗЛК, но в эпоху дефицита эту (как и остальные) запчасть было не достать. Народ ухитрялся как мог, встраивая в шаровые «масленки» и закачивая в них «солидол». Нечто подобное наблюдается и теперь — наши автомобилисты еще верят в то, что обслуживаемый узел при должном внимании будет служить дольше необслуживаемого. Причем доходит даже до «советских истоков» — в современные шаровые опоры с перманентной смазкой некоторые наши умельцы также встраивают «масленки» и закачивают туда консистентную смазку, искренне считая, что это очень полезно и продлевает срок службы детали.

Между тем смазка, которую закладывают в шаровые на заводе, используется специальная, она совсем другая, нежели купленная в автомагазине и заправленная в гаражных условиях. Пользы от такой самодеятельности, как утверждают инженеры, не будет никакой. Об этом говорили и пытались объяснить автолюбителям еще в советские годы, но, как видно, не совсем успешно.

Немалую роль играет сложившееся у нас (и вполне оправданное) недоверие к пластикам, и убежденность в том, что металл с хорошей и регулярной смазкой будет гораздо надежнее и долговечнее. При этом никого не смущает, например, покрытие «тефлон» на кухонных сковородках, который является «родственником» воска. Также и пластмассы в привычном понимании этого слова в современных шаровых опорах нет. В деталях выпускаемых мировыми производителями используются особые полимеры, специально разработанные с учетом работы этого узла.

Как работает?

Про устройство

Если вы не перешли на ссылку вверху и не прочитали, здесь немного напомню про строение. Нужно понимать, что шаровая опора служит для подвижного соединения, которое может вращаться, то есть движение сразу в нескольких плоскостях. В автомобилях применяется в основном в передней подвеске, для поворота передних колес.

Есть цилиндрический корпус.
Полимерный вкладыш, который в него погружается.
Металлический палец или «шар» или стержень, названий много. С одно стороны имеет сферический элемент, с другой стороны стержень с резьбой.
Пыльник, защищает конструкцию от проникновения пыли и грязи.
Прижимная пружина или вообще дно. Кстати иногда ее нет, если опора не разборная.

Вот так вот бегло, но нам это нужно для того чтобы понять как производить восстановление.

Пример замены шаровой опоры

Основное правило для замены шаровых – менять комплект, а не по отдельности. Это касается всех моделей машин. Работа выполняется в следующей последовательности:

Машина поднимается на домкрате или подъемнике;
Выкручиваются крепежные болты рычага (нужно приложить усилия и воспользоваться ВД-40, так как резьба часто прикипает)

Они откручиваются не до конца;
Откручивается крепежный болт шаровой;
Выпрессовывается опора из кулака ступицы при помощи специального инструмента, но если его нет, то отлично поможет молоток и зубило;
Когда шаровая отсоединена от кулака, можно окончательно выкручивать рычаг;
Пока рычаг отсоединен, обращаем внимание на сайлентблоки (о том, что это такое и зачем их менять, рассказывалось отдельно );
В рычаге шарнир фиксируется стопорным кольцом, а сверху надевается пыльник. Эти детали снимаются и шаровая выбивается из посадочного места;
Новая опора запрессовывается в рычаг, фиксируется стопорным кольцом, смазывается и надевается пыльник;
Рычаг подсоединяется к подрамнику и болты наживляются, но не затягиваются окончательно (чтобы впоследствии легче было выкручивать болты, на резьбу наносится нигрол);
Палец новой опоры направляется в сторону крепления в кулаке (нужно приложить для этого усилия);
Закручивается болт опоры до конца;
Опускается автомобиль и под его весом затягиваются крепежи рычага.

Процедура повторяется с другой стороной машины.

Варианты восстановления шаровых

Выдавить съёмником шаровых опор. Это самый безболезненный и надёжный способ, однако съёмник не всегда есть под рукой. Универсальных приспособлений нет, а конструкции крепления шаровой опоры разные.
Пример съёмника шаровых опор
Второй способ более универсальный, но есть риск повредить резьбу на пальце опоры. На кончик шаровой необходимо накрутить гайку из прочной стали (твёрдость 9,8) и точными короткими ударами молотка выбить шаровую из проушины.

Варианты шаровых опор с разных моделей авто

Проверка состояния ходовой части и трансмиссии

Проверку состояния ходовой части и трансмиссии выполняем через каждые 15 тыс. км пробега. На деталях ходовой части (колесах, рычагах подвесок, стабилизаторе поперечной устойчивости, подрамнике передней подвески, балке задней подвески, амортизаторах и пружинах подвесок) и трансмиссии (валах приводов передних колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей. Поочередно вывешивая передние и задние колеса (при этом автомобиль должен быть надежно зафиксирован на подставках), проверяем состояние подшипников ступиц колес.

Используйте подставки только заводского изготовления. Колесо от руки должно вращаться равномерно, без заеданий и стуков.

Взявшись за колесо в вертикальной плоскости, поочередно резко тянем верхнюю часть колеса на себя, а нижнюю — от себя, и наоборот. Убеждаемся в отсутствии люфта (стука). При наличии стука на переднем колесе просим помощника нажать педаль тормоза. Если при этом стук пропал, значит неисправен подшипник ступицы, а если стук остался — то, скорее всего, изношена шаровая опора. Подшипники ступиц передних и задних колес не регулируются и при наличии люфта подлежат замене. Для проверки исправности шаровой опоры вставляем монтажную лопатку между проушиной поворотного кулака (в которую входит палец шаровой опоры) и рычагом подвески.

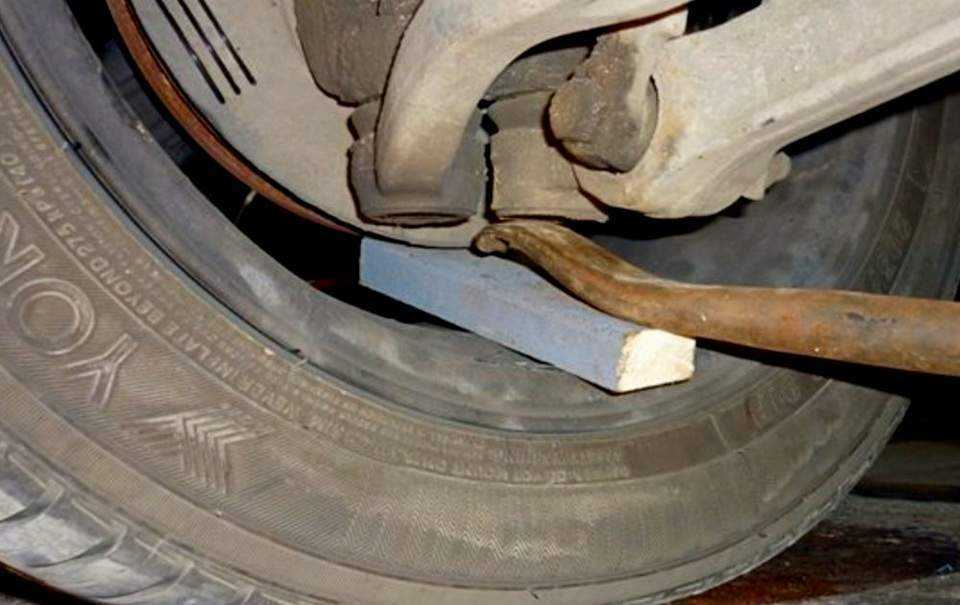

Отжимая большой отверткой или монтажной лопаткой рычаг от поворотного кулака, следим за перемещением корпуса шаровой опоры относительно проушины поворотного кулака. При наличии люфта в соединении заменяем шаровую опору.

Шаровые опоры с порванными или потрескавшимися чехлами заменяем. Для проверки сайлент-блока рычага передней подвески…

…поочередно вставляем монтажную лопатку враспор между подрамником и торцом наружной втулки сайлент-блока, с одной стороны, и подрамником и головкой рычага, с другой стороны сайлент-блока… …и пытаемся сдвинуть головку рычага вдоль оси болта сначала в одну, а затем в другую сторону. Если головка рычага перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить. Разрывы, растрескивания и вспучивания резиновой втулки сайлент-блока недопустимы. Аналогично проверяем состояние другого сайлент-блока рычага.

Осматриваем подушки штанги стабилизатора поперечной устойчивости. При обнаружении разрывов, растрескиваний и сильной деформации на резиновых подушках их необходимо заменить. Взявшись рукой за штангу стабилизатора рядом с ее точкой крепления к рычагу…

…резко качаем штангу вверх–вниз. При обнаружении люфта в соединении штанги стабилизатора с рычагом передней подвески заменяем резиновые втулки винта крепления штанги к рычагу. Для проверки состояния сайлент-блока рычага балки задней подвески…

…вставляем монтажную лопатку враспор между кронштейном кузова и торцом наружной втулки шарнира и пытаемся сдвинуть головку рычага вдоль оси болта. Если при этом обнаружатся разрывы или отслоения резины шарнира, то заменяем сайлент-блок. Проверяем состояние пружин и амортизаторов…

…передней…

…и задней подвесок. Пружины подвесок не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы. Не допускается подтекание жидкости из амортизаторов. Незначительное «отпотевание» амортизатора в верхней его части при сохранении характеристик не является неисправностью. Поочередно вращая и поворачивая передние колеса…

…осматриваем защитные чехлы наружных… …и внутренних шарниров приводов передних колес, проверяем надежность их крепления хомутами. Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене. Чехол внутреннего шарнира привода левого колеса должен быть герметично закреплен на картере коробки передач.

Подтекание масла из коробки передач через чехол 1 и сальник 2 внутреннего шарнира привода левого колеса не допускается. Проверяем отсутствие течи масла из коробки передач…

…через сальник корпуса внутреннего шарнира привода правого колеса. При наличии течи заменяем сальник.
