Принцип работы топливного насоса

Топливный насос электрический

Топливный электронасос используется в бензиновых ДВС, оснащенных системой распределенного впрыска топлива.

Кроме этого данный тип насосов может также применяться как на дизелях, так и на бензиновых двигателях с системой прямого впрыска топлива. В этом случае электрический ТН встраивается в контур низкого давления для того чтобы обеспечить подачу топлива к ТНВД.

Электрический ТН способен создавать рабочее давление в диапазоне 0,3 — 0,7 МПа. Топливный электронасос может устанавливаться как в топливопроводе, так и непосредственно в топливном баке.

Чаще всего насос устанавливается внутрь бака, что обеспечивает более быстрое охлаждение насоса, за счет его погруженности в топливо.

Признаки неисправности бензонасоса

Двигатель не запускается

Это главный симптом неисправного топливного насоса. Летом в жару может проявится умирающий бензонасос. Место стыка крыльчатки с осью ротора расширяется, и она проворачивает. Следует осуществить проверку давления топлива с рампы и с насоса непосредственно.

Ресурс топливного насоса определяется эксплуатацией автомобиля владельцем. Что требуется для то, чтобы бензонасос прослужил дольше и не вышел из строя:

Проверять наличие воды в баке. Для профилактики наливать любой чистый спирт в бак. Он смешивается с водой и сгорая выходит через выхлоп. В магазинах есть вытеснитель влаги фирмы «Тритон». В составе изопропиловый спирт.

• Желательно иметь уровень топлива не менее половины бака. Это минимизирует соотношение вода-бензин, насос лучше охлаждается.
• Сеточку бензонасоса менять каждые 30 000 км, а фильтр тонкой очистки (бочонок) каждые 15 000 км. В этом то фильтре и скапливаются все отложения и вода. Причины поломки насоса в следствии сжатой сетки от воды частое явление.

Автомобиль плохо набирает обороты

Потеря тяги при отказе топливного насоса довольно распространённый симптом номер два. Цилиндры начинают плохо работать, нормального впрыска форсункой нет, воспламенение смеси становится не эффективным. Форсунка дает неравномерный распыл, скорость притока смеси в камеру сгорания падает. Таким образом, если электробензонасос отказал, то мощность двигателя снижается.

Типы топливных насосов высокого давления

Существует три типа ТНВД, они имеют разное устройство, но одно предназначение:

• рядный;
• распределительный;
• магистральный.

В первом из них, топливо в каждый цилиндр нагнетает отдельная плунжерная пара, соответственно, количество пар равно количеству цилиндров. Схема распределительного топливного насоса высокого давления, в значительной мере отличается от схемы рядного. Отличие заключается в том, что горючее нагнетается ко всем цилиндрам посредством одной или нескольких плунжерных пар. Магистральный насос нагнетает топливо в аккумулятор, из которого оно в последствии распределяется по цилиндрам.

В авто с бензиновыми двигателями, с системой непосредственного впрыска, горючее качает электрический топливный насос высокого давления, однако оно (давление) там в разы меньше.

Рядный топливный насос высокого давления

Как уже было сказано, он имеет плунжерные пары по числу цилиндров. Его устройство довольно просто. Пары размещены в корпусе, внутри которого имеются подводные и отводные топливные каналы. В нижней части корпуса находится кулачковый вал с приводом от коленвала, плунжеры постоянно прижимаются к кулачкам пружинами.

Для регулирования количества поступающего топлива, и момента его подачи, применяется либо механический способ, либо электрический (такая схема предполагает наличие управляющей электроники). В первом случае количество подаваемого горючего изменяется поворотом плунжера. Схема очень проста: на нем имеется шестерня, она находится в зацеплении с рейкой, которая, в свою очередь, связана с педалью акселератора. Верхняя поверхность плунжера имеет наклон, благодаря чему изменяется момент закрытия впускного отверстия в цилиндре, а значит, и количество горючего.

Момент подачи топлива нужно менять при изменении величины оборотов коленвала. Для этого на кулачковом валу имеется центробежная муфта, внутри которой расположены грузики. С ростом оборотов они расходятся, и кулачковый вал поворачивается относительно привода. В результате, при повышении оборотов, топливный насос обеспечивает более ранний впрыск, а с уменьшением – более поздний.

Устанавливаются рядные ТНВД на средние и тяжелые грузовики. На легковые автомобили их полностью перестали устанавливать в 2000 году.

Распределительный топливный насос высокого давления

В отличие от топливного насоса рядного, распределительный имеет только одну или две плунжерных пары, которые снабжают топливом все цилиндры. Основные преимущества подобных топливных насосов – меньшая масса и размеры, а также более равномерная подача топлива. Главный минус один – их срок службы намного меньше из-за большой нагруженности, поэтому их применяют только на легковых автомобилях.

Существует три типа распределительных ТНВД:

1. с торцевым кулачковым приводом;
2. с внутренним кулачковым приводом (роторные насосы);
3. с внешним кулачковым приводом.

Устройство первых двух типов насосов обеспечивает им больший срок эксплуатации, по сравнению с последним, ведь силовых нагрузок на узлы приводного вала, от давления топлива, в них нет.

Схема работы распределительного топливного насоса первого типа выглядит следующим образом. Основной элемент – плунжер-распределитель, который, помимо поступательно-возвратного движения, вращается вокруг своей оси, и тем самым нагнетает и распределяет горючее между цилиндрами. В действие он приводится кулачковой шайбой, обегающей по роликам неподвижное кольцо.

Роторная схема предполагает несколько иное устройство распределительного топливного насоса. Условия работы такого насоса несколько отличается от того, как работает ТНВД с торцевым кулачковым приводом. Горючее нагнетается и распределяется, соответственно, двумя противолежащими плунжерами и распределительной головкой. Вращением головки обеспечивается перенаправление топлива к соответствующим цилиндрам.

Магистральный ТНВД

Магистральный топливный насос гонит горючее в топливную рампу и обеспечивает более высокое давление, по сравнению с рядным и распределительным насосами. Схема его работы несколько иная. Топливо может нагнетаться одним, двумя или тремя плунжерами, приводимыми в действие кулачковой шайбой или валом.

Авто не заводится после замены

После замены бензонасоса машина не заводится? Это явление встречается не редко. Во многих случая, это не проблема. Авто не может сразу завестись, поскольку насосу требуется время для накачки давления, которое было до этого снижено. Чтобы довести давления до оптимального уровня, нужно включить зажигание на 5 секунд, чтобы загорелась приборная панель. Далее, крутим мотор стартером. Если не получилось с первой попытки, следует подождать около минуты и повторить снова.

Если прокрутки стартера не помогли завести мотор, значит имеет место быть одна из перечисленных причин:

• при сборке или подключении БН были допущены ошибки;
• новый топливный модуль неисправный;
• сбилась охранная система авто или произошла блокировка;

При монтаже и подключении нового насоса не исключены сбои различного характера: от неисправности клапанов на БН до поломки контактов, клемм или разъемов.

Важно выявить точный характер неполадки, определить ее тип – электрический или механический. Самая простая поломка относится к питанию топливного насоса, она либо есть, либо нет

Если речь идет об иммобилайзере или сигнализации, то противоугонная система может отключить питание БН, не давая запуститься машине. О засоре фильтра также не стоит забывать. В случае залипания клапанов, устройство может работать и воспроизводить характерные звуки, но в холостую.

Перечисленные неисправности не дают горючему поступать в рампу, поэтому двигатель не может стартовать

Для четкого определения причины, важно убедиться, что в рейке отсутствует бензин. Далее, рекомендуется демонтировать и подключить БН от габаритов либо батареи напрямую

Этот способ считается наиболее быстрым для проверки устройства.

Виды бензонасосов, их особенности

Разбирать устройство бензонасоса карбюраторного двигателя не будем, поскольку такая система питания уже не используется, да и конструктивно он очень прост, и ничего особого в нем нет. А вот электрический бензонасос инжектора следует рассмотреть подробнее.

Стоит отметить, что на разных машинах используются разные виды топливных насосов, отличающиеся по конструкции. Но в любом случае узел делится на две составляющие – механическую, которая и обеспечивает закачку топлива, и электрическую, приводящую в действие первую часть.

На инжекторных автомобилях могут использоваться насосы:

• Вакуумные;
• Роликовые;
• Шестеренчатые;
• Центробежные;

Насосы роторного типа

И разница между ними, в основном, сводится к механической части. И только устройство топливного насоса вакуумного типа полностью отличается.

Вакуумный

В основу работы вакуумного насоса положен обычный бензонасос карбюраторного мотора. Единственная лишь разница в приводе, но сама механическая часть практически идентична.

Имеется мембрана, разделяющая рабочий модуль на две камеры. В одной из этих камер располагается два клапана – впускной (связан каналом с баком) и выпускной (ведущий к топливной магистрали, подающей топливо далее в систему).

Эта мембрана при поступательном движении создает разрежение в камере с клапанами, что приводит к открытию впускного элемента и закачке в нее бензина. При обратном движении впускной клапан перекрывается, но открывается выпускной и топливо просто выталкивается в магистраль. В общем все просто.

Что касается электрической части, то работает она по принципу втягивающего реле. То есть, имеется сердечник, и обмотка. При подаче напряжения на обмотку, возникающее в ней магнитное поле втягивает сердечник, связанный с мембраной (происходит ее поступательное движение). Как только напряжение пропадает, возвратная пружина возвращает мембрану в исходное положение (возвратное движение). Подача импульсов на электрическую часть управляется электронным блоком управления инжектором.

Роликовый

Что касается остальных видов, то у них электрическая часть, в принципе, идентична и представляет собой обычный электродвигатель постоянного тока, работающий от сети 12 В. А вот механические части – разные.

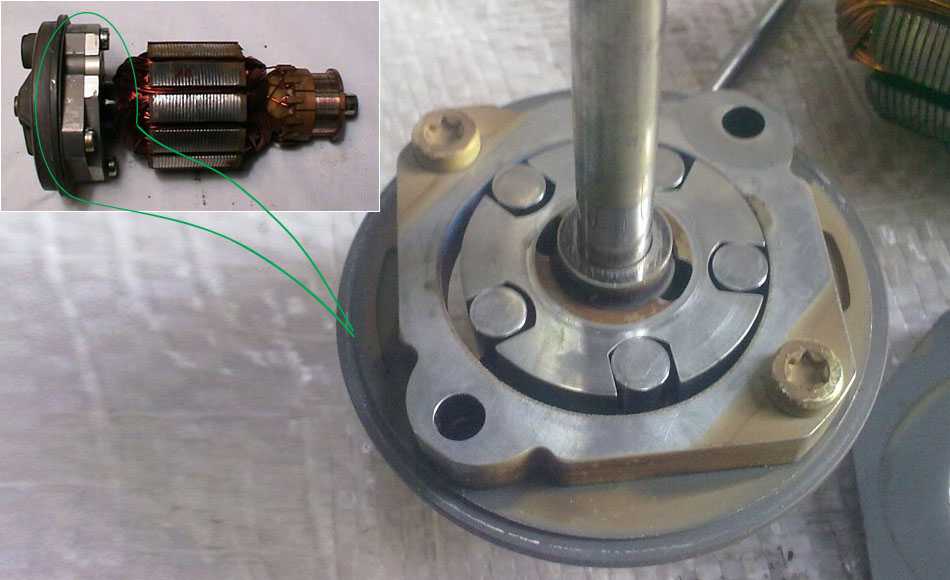

Роликовый топливный насос

В роликовом типе насоса рабочими элементами являются ротор с проделанными пазами, в которые установлены ролики. Эта конструкция помещена в корпус с внутренней полостью сложной формы, имеющая камеры (впускную и выпускную, сделанные в виде проточек и соединенные с подающей и выпускной магистралями). Суть работы сводится к тому, что ролики просто перегоняют бензин с одной камеры во вторую.

Шестеренчатый

В шестеренчатом типе используется две шестеренки, установленные одна в другую. Внутренняя шестерня – меньше по размеру, и движется по траектории эксцентрика. Благодаря этому между шестернями имеется камера, в которой и осуществляется захват топлива из подающего канала и перекачка его в выпускной канал.

Шестеренчатый насос

Центробежный тип

Роликовый и шестеренчатый типы электробензонасосов – менее распространены, чем центробежные, они же – турбинные.

Центробежный насос

Устройство топливного насоса такого типа включает в себя крыльчатку с большим количеством лопастей. При вращении эта турбина создает завихрения бензина, что обеспечивает его всасывание в насос и дальнейшее выталкивание в магистраль.

Мы рассмотрели устройство топливных насосов немного упрощенно. Ведь в их конструкции имеются дополнительно впускные и редукционные клапаны, в задачу которых входит подача топлива только в одном направлении. То есть, бензин, попавший в насос, вернуться в бак уже сможет только по обратной магистрали, пройдя через все составные элементы системы питания. Также в задачу одного из клапанов входит запирание и прекращение закачки при определенных условиях.

Турбинный насос

Что касается насосов высокого давления, используемых в дизельных моторах, то там принцип действия кардинально отличается, и подробно о таких узлах системы питания узнать можно здесь.

Особенности устройства различных видов топливных насосов

Очевидно, что каждая из перечисленных выше разновидностей топливных насосов обладает характерными конструктивными особенностями, предназначена для выполнения разных функций и имеет серьезные отличия в принципе работы. Поэтому целесообразно рассмотреть каждую из них подробнее.

Механический бензонасос карбюратора

Стандартный бензонасос механического типа устанавливается на двигателе – как правило, на блоке цилиндров. Он крепится при помощи обычных винтов. Работа механизма обеспечивается за счет движения так называемого кулачкового эксцентрика.

Устройство механического бензонасоса предусматривает наличие следующих элементов:

В современном автомобилестроении механические топливные насосы применяются достаточно редко, что объясняется их более низкой эффективностью, по сравнению с агрегатами с электрическим приводом. Тем не менее, они обладают рядом весомых достоинств, в числе которых: простая и надежная конструкция, а также возможность ручной подкачки топлива, обеспечивающая возможность без проблем завести автомобиль после долгосрочного простоя.

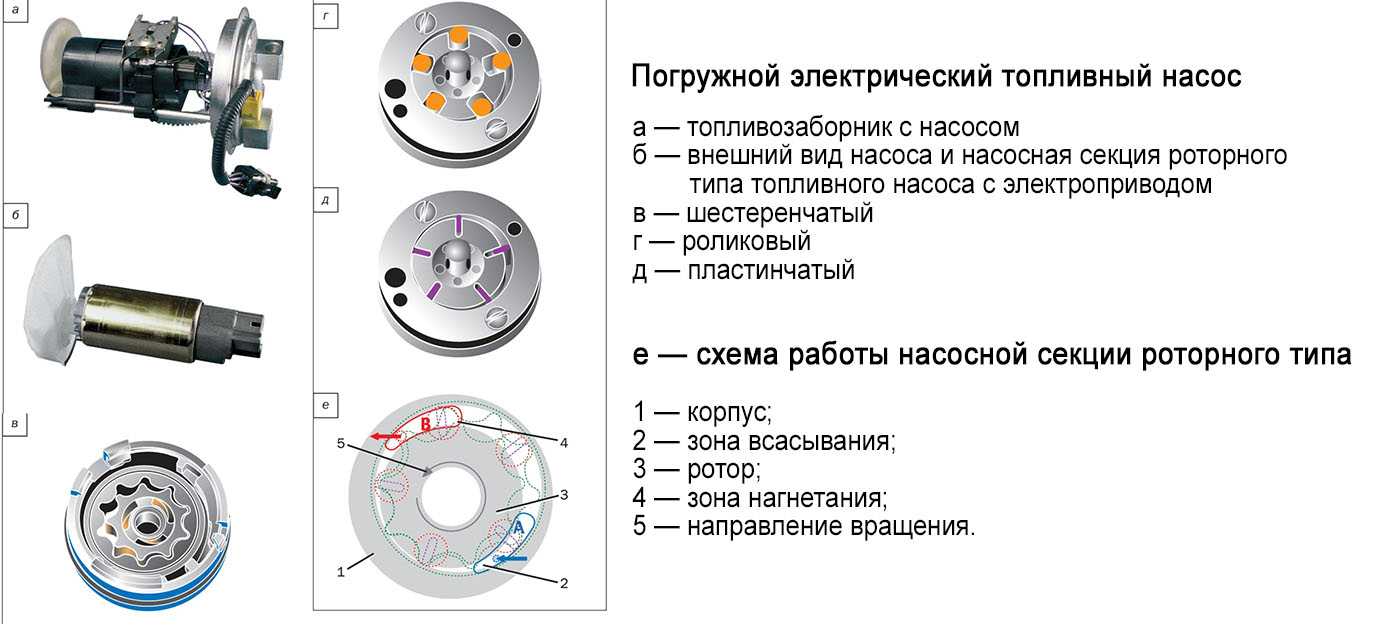

Электрический бензонасос инжектора

Топливные насосы на электрическом приводе устанавливаются не только на бензиновых инжекторах, но и в качестве ТНВД на дизельных двигателях. Востребованность электрических бензонасосов привела к появлению нескольких разновидностей этого типа механизмов, различающихся конструктивными особенностями. В их число входят топливные насосы следующих типов:

Электрические бензонасосы делятся на два типа – выносные и погружные. Первая разновидность устанавливается на кузове транспортного средства, а вторая – монтируется непосредственно в топливном баке. В современных моделях автомобилей чаще применяются именно погружные топливные насосы. Ключевые преимущества такого расположения – отсутствие возможности так называемого «сухого хода» и охлаждение агрегата за счет погружения в рабочую жидкость.

ТННД дизеля

Топливный насос низкого давления дизельного двигателя предназначен для выполнения одной функции – транспортировка топлива из бака к ТНВД. На старых моделях силовых установок в подобном качестве использовались механические топливные насосы. Современные дизельные агрегаты предусматривают использование ТННД на электроприводе.

ТНВД дизельного двигателя

Основным рабочим узлом ТНВД дизельного двигателя является плунжерная пара. Ее устройство состоит из двух элементов – поршня или плунжера, который перемещается внутри гильзы, нередко называемой втулкой. Для изготовления плунжерной пары применяются высокопрочные стали, а рабочие поверхности деталей выполняются с высокой точностью и тщательно обрабатываются. В результате достигается герметичность примыкания при одновременном обеспечении возможности перемещения поршня внутри втулки.

В современном автомобилестроении используются три разновидности ТНВД:

Давайте разберем коротко и понятно, как работают вакуумные бензонасосы.

Вакуумные топливные насосы работают за счет разницы давления в картере двигателя. По мере того, как поршень перемещается вверх и вниз, давление в корпусе кривошипа положительное или отрицательное. Как вы видите, эта разница в давлении и заставляет мебрану насоса двигаться, а обратный клапан закрываться или открываться, качая топливо через множество небольших каналов.

Вот как топливо течет, когда насос находится на его всасывающем импульсе (поршень движется вверх и создает вакуум в корпусе)

Здесь изображено, как течет топливо, когда насос находится на его импульсе разряда (поршень движется вниз и создает давление в корпусе)

Неисправности насосов высокого давления

Неудивительно, что характерные неисправности у насосов, которые эксплуатируются у нас и за рубежом, разные. У них наиболее распространенная поломка — обычный износ электрической части насоса. В условиях нашего топлива она и является самой большой проблемой в работе насоса. Дело в том, что насос работает абсолютно без смазки. Вся смазка, которой пользуется механизм — это само топливо. Даже если взять лабораторные условия, то масляной пленки на идеальном и кристально чистом бензине откровенно мало для того, чтобы работа насоса была полноценной и долговечной.

https://youtube.com/watch?v=uQr8VZ_Z8-Q

Можно только представить, что происходит внутри насоса, когда туда попадает маловязкая жидкость с примесью песка и пыли. Сложность в том, что в большинстве автомобилей топливный фильтр тонкой очистки установлен уже после бензонасоса. Этому есть свои объяснения, но в наших условиях от этого не легче.

Фильтр грубой очистки установлен перед насосом, но он не в состоянии обеспечить достойную фильтрацию топлива. Получается, что в насос попадает все то, что накопилось в баке, включая грязь и конденсат. Все это попадает в фильтр, а насосу приходится преодолевать огромное сопротивление, чтобы выйти на оптимальный режим работы и обеспечить систему нужным давлением. Насос просто работает в экстремальных условиях под очень сильной нагрузкой. В чем это выражается, знает большинство владельцев инжекторных автомобилей — шум, визг и скрип бензонасоса.

Фильтр грубой очистки установлен перед насосом, но он не в состоянии обеспечить достойную фильтрацию топлива

Устройство разработано с некоторым запасом прочности, поэтому небольшие повреждения на рабочей поверхности насоса не влияют на работу системы. Но если насос начал шуметь, это говорит о критическом износе, и о том, что пора думать, где купить новый насос, поскольку в гаражных условиях своими руками они не ремонтируются. Единственный выход из этой ситуации — втрое сокращать регламент замены топливных фильтров, только тогда есть вероятность максимально продлить мученическую жизнь инжекторного насоса.

Причины неисправности бензонасоса

Если причина неисправности кроется в бензонасосе, то это не всегда означает, что он неисправен. Неисправность может находиться в одном из его агрегатов и деталей. Например, может перегореть предохранитель. Он расположен в блоке предохранителей, причём у каждого автомобиля его расположение может быть различно. Узнать о его расположении можно из инструкции по эксплуатации. Чаще всего он находится под капотом или слева от руля со стороны водителя.

Бензонасос, как и любое другое устройство, со временем подвергается износу и выходит из строя. Если существует подозрение, что бензонасос неисправен, следует немедленно провести его диагностику.

Что такое бензонасос и принцип его работы

Предназначение бензонасоса кроется в поступлении топлива к двигателю автомобиля из топливного бака. Поскольку двигатель с бензобаком находятся по разные стороны друг от друга, без бензонасоса поступление топлива невозможно.

Существует два типа бензонасосов: механические и электрические. Механический бензонасос можно встретить в автомобиле карбюраторного типа. В карбюратор топливо должно подаваться под низким давлением. Электрические бензонасосы специально предназначены для топливных систем с инжекторным типом подачи топлива (форсунки).

Механический бензонасос прикрепляется снаружи топливного бака, а электрический — внутри. В некоторых двигателях предусмотрено сразу два бензонасоса: один из них работает на больших объёмах и при низком давлении внутри бака с топливом, а другой — на малых объёмах и при высоком давлении, находясь около двигателя или на нём.

Механические бензонасосы засасывают топливо из бака в двигатель. Расстояние между насосом и карбюратором небольшое. Благодаря этому они могут работать под низким давлением. Принцип работы электрических бензонасосов основан на проталкивании топлива в двигатель. Работа такого насоса контролируется электронной системой автомобиля.

При этом контроле принимается в расчёт положение дросселя, соотношение топлива и воздуха и содержание выхлопных газов. Электрические бензонасосы быстро нагреваются и сильно шумят из-за того, что работают под давлением. Из-за этого их размещают в топливном баке, так как оно заглушает шум и охлаждает насос.

Бензонасос запускается с помощью электродвигателя. После поворота замка зажигания на включение из бортового компьютера подаётся сигнал на запуск бензонасоса. Электрический заряд поступает в бензонасос. Мотор вращается в течении нескольких секунд, за это время в топливной системе создаётся необходимое давление. В случае, если в течении двух секунд сигнал не подаётся в бортовой компьютер, происходит автоматическое отключение бензонасоса.

Если аварийное отключение не произошло, топливо поступает в бензонасос через трубочку и выходит из него через односторонний клапан. Далее оно попадает в топливный фильтр, который задерживает частички мусора и грязи, и только после этого очищенное топливо поступает в двигатель. Бензонасос прекращает свою работу одновременно с двигателем.

Давление является важнейшим для бензонасоса параметром, влияющим на количество впрыскиваемого в двигатель топлива. За стабильность подачи топлива отвечает редуктор.

Москва

В прайс-листе приведены цены на услуги по ремонту топливной аппаратуры и дизельных двигателей без учета стоимости запасных частей и материалов. Форсунки перед началом ремонта проходят проверку на испытательных стендах. Проверкой ТНВД распределительного типа и ТНВД Common Rail является разборка/сборка, дефектовка и стендовая проверка. Стоимость проверки не входит в стоимость ремонта агрегата. Разборка, сборка и составление дефектовочной ведомости по рядным ТНВД не входит в проверку и является дополнительной услугой. При проведении полного ремонта рядного ТНВД дефектовка входит в стоимость ремонта и последующей регулировки.

Цены действуют с 12.09.2018 г.Скачать прайс-лист

Бензонасос, устройство и принцип работы, где находится бензонасос

Механические насосы устанавливают только на топливной магистрали, за пределами бака. Некоторые типы двигателей авто оснащены сразу двумя бензонасосами – один работает при высоких нагрузках на двигатель, перекачивает большие объемы топлива под низким давлением, а другой, находящийся внутри бака, подает топливо малыми объемами под высоким давлением.

Механический насос всасывает горючее из бака и подает его в карбюратор через топливный фильтр. Электронасос «толкает» топливо из бака в форсунки под большим давлением.

На автомобилях, оснащенных карбюраторной системой подачи топлива, бензонасос работает постоянно и с одинаковой скоростью, а в более современных инжекторных системах агрегат подает горючее с той скоростью, которая задается электронным блоком управления.

схема подключения бензонасоса

Механический бензонасос монтируется очень просто – в предусмотренном месте для крепления. После установки к насосу остается только присоединить шланг магистрали подачи топлива к впускному и выпускному отверстию, после чего агрегат полностью готов к работе.

Что касается электрических насосов, то на современных автомобилях практикуется две схемы их подключения: Длинное кольцо подачи горючего – возврат неиспользованного топлива от форсунок обратно в бак. Короткое кольцо – возврат неиспользованного топлива в бак прямо от бензонасоса.

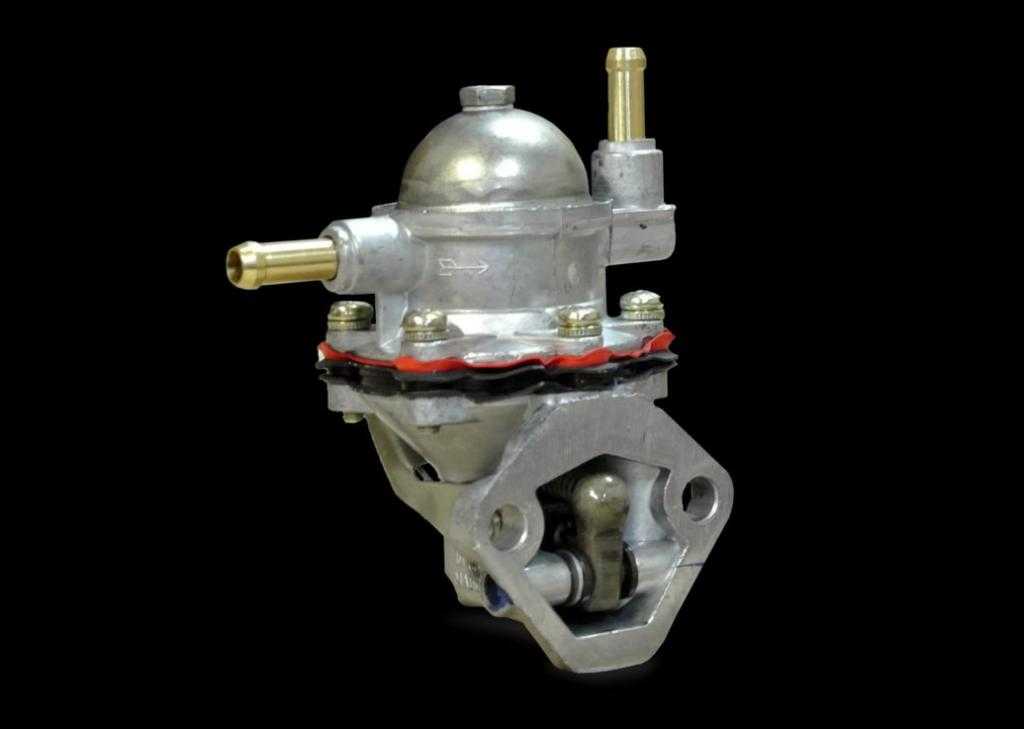

механический бензонасос

устройство этого агрегата довольно простое:

•    Крышка.
•    Сетчатый фильтр.
•    Верхняя часть корпуса.
•    Верхняя тарелка.
•    Рабочие диафрагмы.
•    Нижняя тарелка.
•    Шток.
•    Возвратная пружина.
•    Нижняя часть корпуса.
•    Рычаг ручной подкачки топлива.

Вся конструкция образует камеру, оснащенную впускными и выпускными клапанами, которые находятся в верхней части корпуса насоса. Клапаны – это простые шайбы из текстолита, которые прижимают пружины к седлам клапанов.

Принцип действия насоса следующий: рычаг привода агрегата двигается вверх и вниз постоянно, но диафрагма сдвигается только в тот момент, когда нужно заполнить топливом камеру насоса. В исходное положение диафрагма возвращается под действием возвратной пружины. Собственно, таким образом и происходит подача топлива в карбюратор.

Если рассматривать функционирование механического бензонасоса более детально, то обнаруживаются некоторые различия в работе на двигателях автомобилей с задним и передним приводом. Если автомобиль с задним приводом, то на вале привода установлен эксцентрик, который толкает шток бензонасоса, обеспечивая этим его работу.

Внутри двигателей с передним приводом тоже есть эксцентрик однако он установлен на распредвале. В процессе работы толкатель жмет на рычаг, который, в свою очередь, воздействует на балансир в нижней части корпуса бензонасоса. Балансир продавливает сопротивление пружины и тянет вниз шток с диафрагмами насоса – получается вакуум. Топливо втягивается через штуцер, впускной клапан открывается и пропускает его в полость над диафрагмой.
После этого возвратная пружина толкает шток с диафрагмой вверх – создается давление в рабочей камере насоса. Под воздействием давления впускной клапан закрывается и открывается выпускной. Горючее попадает в выпускной штуцер, следует по шлангу и попадает в карбюратор.

электрический бензонасос

Конструктивно по ряду некоторых деталей агрегат похож на механический насос. Принцип работы электрического бензонасоса следующий: специальный сердечник втягивается в электромагнитный клапан, создавая давления до момента, когда контакты подачи напряжения размыкаются. Кода поворачивается ключ в замке зажигания, бензонасос начинает работать, поднимая давление в системе до рабочего уровня. Поэтому перед запуском двигателя настоятельно рекомендуется подождать несколько секунд, чтобы не подвергать бензонасос лишней нагрузке.

В некоторых моделях автомобилей бензонасос запускается уже в момент открытия двери водителя. Агрегат может создавать рабочее давление в 0,3-0,4 МПа, в двигателях с прямым впрыском топлива этот показатель может достигать 0,7 МПа.

Внутри электрического насоса имеется диафрагма, которая двигается вверх и вниз. При уходе диафрагмы вниз создается вакуум, открывающий впускной клапан насоса. Бензин поступает через фильтр в камеру над диафрагмой. При движении вверх она создает давление, закрывающее впускной и открывающее выпускной клапан – топливо движется дальше по магистрали.

Устройство электрического насоса следующее:

Карбюраторный двигатель

Сначала несколько слов об известном всем механическом бензонасосе. Он качает топливо в автомобилях с карбюратором. Ключевым элементом является мембрана, которая, совершая поступательные движения вверх и вниз, обеспечивает доставку топлива от бака к карбюратору. В конструкции предусмотрена система клапанов, благодаря которым обеспечивается закачка бензина и предотвращается его возврат в топливную магистраль.

Движение механических частей осуществляется непосредственно от самого двигателя, для этого там, где находится бензонасос, в блоке цилиндров предусмотрен его привод. Закачка топлива может осуществляться вручную, с помощью предусмотренного рычага. Насос не требует автономной системы смазки, так как включен в общую с двигателем магистраль.

Что это такое

Бензонасос подает топливо в двигатель. Он нужен потому, что мотор и бензобак находятся в противоположных концах автомобиля. В современных авто устанавливаются два типа: механические и электрические. Механические бензонасосы применяются в машинах карбюраторного типа, при этом топливо в карбюратор подается под низким давлением, а электрические — в топливных системах инжекторного типа с подачей топлива под давлением. Механические бензонасосы крепятся снаружи топливного бака, а электрические — внутри. В некоторых двигателях устанавливаются два бензонасоса: один, работающий на больших объемах под низким давлением, внутри топливного бака. Другой — работающий на малых объемах под высоким давлением, на двигателе или около него. Механические бензонасосы работают по принципу засасывания топлива из бака в двигатель. Расстояние между карбюратором и насосом небольшое, поэтому могут работать под низким давлением. Электрические бензонасосы «проталкивают» топливо в двигатель. Их работа контролируется электронной системой автомобиля, которая принимает в расчет положение дросселя, соотношение воздуха к топливу и содержание выхлопов. Бензонасосы работают под давлением, они довольно шумные и быстро нагреваются. Поэтому их размещают в топливном баке — топливо охлаждает и глушит шумы.

Топливный насос неисправности.

К неисправностям насоса и системы питания относится повышение или понижение давления в системе, неисправность электродвигателя насоса. При износе крыльчатки, из-за работы насоса без бензина или по другой причине, насос не создаёт нужного давления.

Так как система управления двигателем не замеряет количество бензина, а рассчитывает его, то поддержание стабильного давления в системе очень важно. При понижении давления снижается мощность и приёмистость двигателя. Также могут появиться рывки или провалы

Также могут появиться рывки или провалы.

Причинами пониженного давления может стать засорение фильтров, износ (сгорание) насоса, неисправность редукционного клапана. При повышении давления наблюдается повышенный расход топлива и как следствие отложение нагара на свечах. При большом образовании нагара в место проскакивания искры между электродами происходит её стекание по тепловому конусу, что так же может привести к провалам, особенно при разгоне. Проверка исправности системы питания и насоса, сводится к проверке давления, которое должно быть в пределах 280 – 310 мПа с системой питания с регулятором давления и обраткой и 300 – 320 мПа без них.

Распространенные неисправности

Гудит бензонасос

Топливный насос может гудеть или пищать по разным причинам. Жужжать бензонасос может в силу характера конструкции системы. Если же есть подозрение на неисправность электробензонасоса нужно проверить топливную систему полностью.

Если бензонасос шумит при высокой температуре окружающего воздуха, надо проверить дышит ли бензобак. Проверить трубку паров бензина, клапан абсорбера. Если найти причину не удается, просверлить отверстие в крышке заливной горловины.

Перегрев бензонасоса

Насос перегревается в случае:

1. Мало бензина или его отсутствие в баке;
2. Инородные материалы попали в модуль бензонасоса или в сам моторчик;
3. Вода в баке;
4. Забиты топливные магистрали, фильтра тонкой или грубой очистки. Топливо импульсно возвращается обратно в бензонасос, поэтому греется;
5. Замыкание обмоток статора моторчика бн, в следствии чего нагревается.

Бензонасос не качает при включении зажигания

Современные системы управления двигателем блокируют бензонасос до прокрутки стартером. То есть чтобы электробензонасос заработал нужно начать заводить двигатель. Если же он и так не срабатывает проверить питание 12 В, для этого сканером включить реле бензонасоса.

Признаки низкого давления топлива в рампе

Главный симптом слабого давления плохой запуск двигателя и потеря мощности. Причины могут быть как самом БН, проводящих магистралях, фильтрах.

Почему падает давление топлива в рампе

Если при проверке давление топлива быстро падает после выключения насоса, нужно заменить регулятор давления топлива. Перед заменой можно попытаться его реанимировать. Для этого зажимаем обратную магистраль и включаем насос, давление повысится до максимального и резко отпускаем обратку. Таким образом мембрана в клапане садится на место и давление держит. Такие же симптомы могут быть после остановки двигателя. Давление резко падает, бензин сливается в бак и следующий запуск мотора будет затруднен.

Сигнализация блокирует бензонасос

Блокировка бензонасоса может произойти из-за замыкания блока не штатной сигнализации. В этом случае нужно произвести демонтаж сигнализации и заменить на новую.

Постоянно работает бензонасос

При остановке двигателя и выключении зажигания насос не отключается. Причина может быть в том, что реле бензонасоса замкнуло и не выключается. Питание 12 В постоянно приходит и электробензонасос качает.

Бензонасос жужжит, но не качает в чем причина

Автовладельцы часто сталкиваются с такой проблемой, что машина не заводится, но бензонасос жужжит. Дело в том, что сам моторчик работает, а крыльчатка проворачивает на оси статора. Соответственно давление не создается и двигатель не запускается. В таких случая поможет проверка давления топлива манометром.
