Принцип работы системы охлаждения двигателя

Воздушная система охлаждения

Моторами воздушного охлаждения оснащались транспортные средства в 50-70 годах прошлого века. Типичными представителями таких автомобилей являются «Запорожец» или FIAT 500. Сейчас моторы с воздушным охлаждением в автомобилестроении практически не встречаются.

Конструкция и принцип действия

Конструктивно система принудительного воздушного охлаждения монтируется в подкапотном пространстве транспортного средства и состоит из:

отсасывающего или нагнетающего вентилятора;
направляющих ребер рубашки охлаждения двигателя;
органов управления (дроссельные заслонки, управляющие подачей воздуха или муфта, регулирующая частоту вращения вентилятора в автоматическом режиме);
температурного датчика, установленного в силовом агрегате;
контрольного прибора, выведенного на приборную панель в салоне автомобиля.

Охлаждение мотора осуществляется встречным холодным воздухом. Для усиления его потока чаще всего используют вентилятор нагнетающего типа. Он усиливает поток холодного плотного воздуха и обеспечивает его подачу в больших количествах при малых энергетических затратах.

Отсасывающий вентилятор требует больших затрат мощности, однако обеспечивает более равномерный отвод тепла от деталей силового агрегата.

Достоинства и недостатки

Моторы с принудительным воздушным охлаждением отличаются:

простотой конструкции;
низкими требованиями к изменению температуры окружающей среды;
небольшим весом;
несложным техническим обслуживанием.

К недостаткам системы воздушного охлаждения относят:

большую потерю мощности мотора, которая расходуется на обеспечение работы вентилятора;
высокий уровень шума во время работы вентилятора;
недостаточное охлаждение отдельных элементов двигателя из-за неравномерного обдува;
невозможность использования излишков тепла для обогрева салона.

https://youtube.com/watch?v=EK7_GSpECNo

Замена жидкости и промывка

Хладагент меняют примерно раз в 2 года (или через каждые 45 000 километров пробега). Для этого сначала необходимо слить жидкость, для чего нужно:

ослабить пробку, находящуюся в расширительном бачке;
открыть кран, расположенный в радиаторе, предварительно подставив под него емкость для сбора охладителя.

При сливе лучше обеспечит наклон авто вперед, чуть приподняв его заднюю часть. Так хладагент будет вытекать гораздо быстрее. Наклон обеспечивают путем установки небольших брусочков под задние колеса или с помощью домкрата.

После требуется промыть систему. Для этого надо выполнить следующие действия:

залить в систему дистиллированную воду (в идеале – чуть подкисленную лимонной или уксусной кислотой);
запустить мотор и дать ему поработать некоторое время (не больше 20 минут в общей сложности);
заглушить двигатель и слить воду описанным выше способом.

Зачем нужна промывка? Дело в том, что в результате коррозии, а также наличия в охладителе специальных примесей на патрубках узла образуется налет, который существенно затрудняет их проходимость. В результате отъем тепла от цилиндрогруппы и его перенос на радиатор становятся куда менее эффективными. Для очистки можно использовать не только воду, но и специальные составы, которые можно приобрести в автомобильных магазинах. Однако следует учитывать, что это обойдется гораздо дороже. Впрочем, результат очистки будет гораздо лучше.

Затем необходимо заправить новый хладагент. Это делают через расширительный бачок, предварительно отсоединив его с посадочного места и освободив одно из отверстий. Когда заправка завершена, бачок устанавливают на прежнее место и на некоторое время запускают мотор. Это необходимо для того, чтобы охладитель равномерно разошелся по системе. После заправки обязательно нужно проверить уровень хладагента и убедится в отсутствии подтеканий.

Авторемонт

Процесс сгорания топливной смеси в цилиндрах двигателя сопровождается высвобождением большого количества тепла, которое нагревает двигатель. Если не охлаждать двигатель во время работы, то через несколько минут его температура превысит критическую, и он разрушится. Чтобы этого не произошло, в автомобиле применяется система охлаждения двигателя.

Состав системы охлаждения двигателя:

охлаждающая жидкость (тосол или антифриз);
радиатор;
вентилятор;
термостат;
водяной насос (помпа);
соединительные патрубки;
расширительный бачок;
отопитель салона.

Водяной насос (помпа) начинает работать вместе с двигателем. Как только двигатель заработал, вращающиеся лопасти помпы заставляют охлаждающую жидкость циркулировать по малому кругу системы охлаждения (минуя радиатор). Это надо для того, чтобы двигатель как можно быстрее прогрелся и вышел на свою рабочую температуру.

Когда температура охлаждающей жидкости работающего двигателя достигла рабочего значения, открывается термостат и охлаждающая жидкость начинает циркулировать по большому кругу — через радиатор.

Охлаждающая жидкость (тосол, антифриз) подается в радиатор через верхний патрубок, проходит сверху вниз по его сотам, и через нижний патрубок (уже охлажденная жидкость) подается обратно в рубашку двигателя.

Когда температура охлаждающей жидкости поднимается к верхним значениям (100 °C и более), включается вентилятор, который усиливает поток воздуха через решетку радиатора и увеличивает эффективность охлаждения. На старых машинах вентилятор соединен жестко ремнем с валом помпы и вращается постоянно.

Чтобы жидкость в системе охлаждения не замерзала при низких температурах и не закипала при 100 °C, применяются специальные охлаждающие жидкости: тосол или антифриз. Эти жидкости содержат этиленгликоль или пропиленгликоль — химические соединения, не дающие воде замерзать. Кроме того, охлаждающие жидкости содержат ингибиторы ржавчины, коррозии и вспенивания, что предотвращает образование ржавчины на металлических поверхностях двигателя и радиатора, смазывает водяной насос и не дает жидкости вспениваться, циркулируя по системе.

ВНИМАНИЕ! Не используйте в качестве охлаждающей жидкости воду!!!!. Вода — довольно агрессивная среда, которая быстро разрушает все металлические детали системы охлаждения

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме

Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме. Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку.

В салоне автомобиля находится еще один небольшой радиатор, спрятанный под торпедо, который принято называть отопителем салона автомобиля, или просто — печкой. В холодное время года водитель открывает заслонку печки, и нагретая охлаждающая жидкость начинает циркулировать через теплообменник, нагревая воздух в салоне автомобиля.

Система охлаждения довольно проста и при нормальной работе не требует какого-либо обслуживания. Если утечек охлаждающей жидкости нет, то можно спокойно ездить пару лет. Раз в два года рекомендуется полностью менять охлаждающую жидкость в системе охлаждения автомобиля. Также, надо следить за состоянием резиновых патрубков, поскольку резина со временем пересыхает и растрескивается. Очень будет неприятно, если в дороге вдруг произойдет разрыв патрубка — дальнейшее движение будет практически невозможно. Поэтому, имеет смысл через 5-6 лет проводить полную замену всех резиновых патрубков на новые.

В начало страницы

Помпа и термостат системы охлаждения

Итак, мы выяснили, что двигатель не перегревается благодаря циркуляции ОЖ. Но что заставляет жидкость двигаться? Ответ – помпа. Это такой специальный насос, который приводится в движение двигателем через ремень, но бывают помпы и с электромотором. Основные неисправности помпы связанные с течью сквозь дренажное отверстие и износом подшипника (сопровождается писком). Также бывают помпы с пластиковой крыльчаткой, которая разъедается от некачественного антифриза.

Термостат, этот самый клапан, который открывается при нагреве ОЖ и пускает ее по большому кругу. Состоит из цилиндра с веществом, которые расширяется при нагреве; достигнув определенной температуры, оно выдавливает шток и открывает клапан. Остыв, шток втягивается, а клапан закрывается.

Помпа и термостат

От состояния этих приборов зависит поддержание температуры и равномерность прогрева двигателя. Жидкость должна двигаться с большой скоростью, перенося значительные количества тепла. Поэтому крыльчатка водяного насоса тщательно просчитана и установлена в корпусе с точным зазором. Его величина поддерживается подшипником, на котором вращается вал крыльчатки, люфты в нём недопустимы.

Появление люфта ведёт к нарушению работы сальника помпы. Условия его жизни непросты, он удерживает горячую и текучую жидкость под высоким давлением. Износ сальника или нештатное перемещение рабочих кромок ведёт к утечкам, падению давления и попаданию антифриза на детали привода агрегатов.

Термостат состоит из двух клапанов, управляемых гофрированным цилиндром со специальным веществом внутри. Оно сильно расширяется при нагреве, перемещая штоки клапанов. Когда один из них открывает большой контур, то второй перекрывает малый и наоборот. Так регулируется температура двигателя.

Управлением вентилятором заведуют датчики температуры. На старых моторах один из них устанавливался в бачке радиатора и при росте температуры через реле подавал питание на реле электромотора крыльчатки. Современные двигатели содержат общий блок управления с единственным датчиком в головке блока. После превышения определённого порога блок подаёт команду на реле вентилятора. При обрыве в цепи этого аналогового датчика вентилятор работает непрерывно, а на панели высвечивается ошибка управления.

Виды систем охлаждения двигателя

Регулирование температуры автомобильного двигателя может осуществляться при помощи охлаждающей жидкости (антифриза, ОЖ) и посредством циркуляции воздуха. Исходя из этого различают три вида систем:

Воздушная. Физически представляет собой обдув, благодаря которому происходит вытеснение горячего воздуха из подкапотного пространства в атмосферу. Воздушное охлаждение может быть естественным и принудительным (с использованием вентилятора). В силу низкой эффективности как самостоятельная система практически не применяется.
Жидкостная. Представляет собой систему трубчатых контуров, по которым циркулирует охлаждающая жидкость. Жидкостное охлаждение может быть принудительным (перекачка насосом), термосифонным (за счет разности в плотности нагретой и охлажденной жидкостей) и комбинированным (охлаждение головки блока цилиндров осуществляется принудительно, а остальные узлы термосифонным принципом). Такая система более эффективна в сравнении с воздушной, но при определенных режимах работы (длительный простой с включенным двигателем, повышенные температуры окружающей среды) может быть недостаточной для качественного охлаждения.
Комбинированная. Представляет собой использование и воздушного обдува, и жидкостных контуров.

Системы охлаждения на основе жидкости также разделяются на открытые и закрытые. Первые имеют сообщение с атмосферой при помощи пароотводной трубки, а во вторых жидкость полностью изолирована от окружающей среды. В закрытых системах давление антифриза больше, а следовательно, выше и температура кипения. Это позволяет использовать их при высоких температурах нагрева жидкости (до 120°C).

Как циркулирует ОЖ в системе охлаждения

Схема циркуляции жидкости в системе охлаждения двигателя

Схема циркуляции охлаждающей жидкости состоит из большого и маленького круга. К малому относятся только рубашка охлаждения и радиатор, там требуется меньшее количество жидкости.

При холодном моторе циркуляция охлаждающей жидкости в двигателе происходит по малому кругу. Когда мотор нагревается, открывается термостат и пускает антифриз по большому кругу.

Вот как циркулирует охлаждающая жидкость в двигателе:

Двигатель заводится, и антифриз начинает ходить по малому кругу. Этим процессом руководит насос.
Проходя по цилиндрам, ОЖ нагревается от них, затем возвращается к насосу и повторяет круг.
Когда хладагент достигает определенной температуры, термостат перекрывает малый круг и открывает большой, по которому жидкость и направляется далее.
Насос закачивает жидкость в двигатель, она забирает тепло и попадает в радиатор, где охлаждается за счет окружающей среды и воздушной системы.
Оставленное антифризом тепло используется для обогрева салона, если включена печка.
Остывшая охлаждающая жидкость отправляется насосом на следующий круг.
Если радиатора недостаточно для охлаждения антифриза до нужной температуры, включаются вентиляторы. Отключаются они по достижении ОЖ нужной температуры.
Если же антифриз, наоборот, слишком остывает, то термостат закрывает большой круг и вновь пускает жидкость по малому.

Таким образом, антифриз нужен автомобилю для того, чтобы поддерживать внутри мотора нормальную рабочую температуру. Она должна быть одинаковой, постоянной и составляет в среднем 90 градусов Цельсия. Благодаря этому мотор способен выдавать хорошую скорость и экономно расходовать горючее.

Плохая циркуляция ОЖ: из-за чего бывает, чем опасна и как ее избежать

Если не циркулирует охлаждающая жидкость вообще или же плохо циркулирует, то у этого могут быть разные причины:

Проблемы с насосом циркуляции охлаждающей жидкости. Поломки этого агрегата приводят к тому, что он перестает закачивать антифриз в двигатель или начинает делать это хуже.
Забитая система. В процессе эксплуатации антифриза в системе охлаждения могут скапливаться различные отложения, осадки. Особенно, если антифриз – низкого качества. Это могут быть и примеси из самого антифриза, и частички коррозии, и частички разрушившегося в результате кавитации металла, изношенных уплотнителей и шлангов и т.д. Эти взвеси оседают везде, забивая протоки и узлы. В результате жидкость с трудом «протискивается».
Утечки антифриза. Течь может возникнуть по причине коррозии, трещин, разрывов в расширительном бачке, шлангах и патрубках, в других элементах системы. При постоянной течи оставшегося объема ОЖ недостаточно для того, чтобы нормально циркулировать.

Нарушения движения охлаждающей жидкости в двигателе приводят к тому, что он перегревается, антифриз – тоже. Без должного остывания агрегат уже не может нормально работать, ломается и выходит из строя.

Чтобы такого не случилось, нужно придерживаться простых правил. Во-первых, использовать только качественный антифриз. Не стоит гнаться за дешевизной, лучше купить подороже, но проверенного, надежного производителя. Здесь есть другая опасность – под видом брендовых часто встречаются подделки. Поэтому покупать нужно еще и внимательно, и только при наличии у продавца необходимых сертификатов.

Во-вторых, необходимо внимательно следить за системой. Регулярно осматривать ее на предмет утечек и других неполадок. При первых же подозрения на неисправность провести более тщательный осмотр и исправлять ситуацию – самостоятельно или обратившись в автосервис.

Заключение

От системы охлаждения двигателя зависит многое. Она, как кровеносная система человека, заботится о работоспособности мотора и «здоровья» машины в целом. Поэтому внимательное к ней отношение и тщательный подбор антифриза – это гарант исправности этой системы, а значит – корректной и бесперебойной работы двигателя.

Функции системы охлаждения

В период сгорания рабочей смеси температура в цилиндре достигает 2000 °C и более. Система охлаждения предназначена для поддержания оптимального теплового состояния двигателя в пределах 80-90°C. Сильный нагрев может вызвать нарушения нормальных рабочих зазоров и, как следствие, усиленный износ, заклинивание и поломку деталей, а также снижение мощности двигателя, за счёт ухудшения наполнения цилиндров горючей смесью, самовоспламенения и детонации. Для обеспечения нормальной работы двигателя необходимо охлаждать детали, соприкасающиеся с горячими газами, отводя от них тепло в атмосферу непосредственно, либо при помощи промежуточного тела (воды, низкозамерзающей жидкости). При чрезмерно сильном охлаждении рабочая смесь, попадая на холодные стенки цилиндра конденсируется и стекает в картер двигателя, где разжижает моторное масло. Как следствие этого мощность двигателя уменьшается, а износ увеличивается. При понижении температуры масло густеет. Это является причиной того, что масло хуже подается в цилиндры и увеличивается расход топлива, уменьшается мощность. Поэтому система охлаждения должна ограничивать температурные пределы, обеспечивая наилучшие условия работы двигателя.

Система охлаждения, кроме основной функции охлаждения двигателя, выполняет ряд других функций, к которым относятся:

нагрев воздуха в системе отопления, вентиляции и кондиционирования;
охлаждения масла в системе смазки;
охлаждения отработанных газов в системе рециркуляции отработавших газов;
охлаждения воздуха в системе турбонаддува ;
охлаждения рабочей жидкости в автоматической коробке передач.

Вентилятор системы охлаждения грузовика с термомуфтой Воздушное охлаждение на фольксвагене «Жук» Авиационный звездообразный двигатель

Диагностирование системы охлаждения двигателя

Общее диагностирование технического состояния системы охлаждения заключается в определении ее герметичности и теплового баланса.

Заключение о герметичности системы делают, визуально убедившись в отсутствии утечки ОЖ при работающем и неработающем двигателе, а также по скорости убывания жидкости из расширительного бачка в процессе эксплуатации автомобиля.

О тепловом балансе системы судят по времени прогрева двигателя и поддержанию его номинальной рабочей температуры при нормальной нагрузке. Проверку производят с помощью указателя температуры охлаждающей жидкости.

Работа системы охлаждения считается удовлетворительной, если температура двигателя удерживается в пределах 85…95 °С при движении нагруженного автомобиля со скоростью около 90 км/ч.

Проверить общее состояние системы охлаждения и найти конкретные места утечки ОЖ можно при подаче воздуха под небольшим давлением в систему охлаждения.

Для проверки герметичности системы охлаждения можно использовать воздушную сеть (рис. 1, а), а в случае ее отсутствия, воздушный насос (рис. 1, б), которые подсоединяют к пробке расширительного бачка или радиатора.

С помощью редуктора или насоса поднимают давление до величины давления открытия пробки расширительного бачка (0,09…0,13 МПа) в течение 2 мин. Следят за показанием манометра: давление должно быть стабильным, в противном случае визуально определяют утечки ОЖ или проверяют охладители отдельных составных частей двигателя (системы рециркуляции, радиатор охлаждения масла и т.д).

Причиной быстрого убывания ОЖ в системе может быть неправильная работа клапана пробки расширительного бачка и ее недостаточная герметичность. При появлении этой неисправности необходимо проверить состояние клапана пробки и давление его открытия (значение давления указано в технических характеристиках данного двигателя).

Рис. 1. Проверка герметичности системы охлаждения с использованием воздушной сети (а) и воздушного насоса (б): 1 — пневморедуктор; 2 — манометр; 3 — герметизирующая насадка; 4 — радиатор; 5 — насос; 6 — пробка расширительного бачка

Работоспособность радиатора определяют по разности температур ОЖ в его верхней и нижней части, которая должна быть в пределах 8…12 °С. Уменьшение разности температур указывает на наличие накипи в трубках радиатора или на его загрязнение.

При проверке термостата его снимают с двигателя и помещают в емкость с жидкостью, имеющей температуру окружающего воздуха. Можно использовать обычную воду, но, учитывая, что температура ОЖ в современных двигателях может превышать 100 °С, желательно применять технический глицерин, температура кипения которого выше. В случае же использования воды можно установить только начало открытия клапана. Жидкость постепенно нагревают; при температуре 70…80 °С (в зависимости от модели двигателя) должно начаться открытие клапана термостата. За температуру начала открытия принимается та, при которой ход клапана, расположенного со стороны входного патрубка радиатора, составляет 0,1 мм. Для более точного определения величины хода можно использовать индикатор часового типа на кронштейне. Дальнейшее повышение температуры до 90…110 °С (в зависимости от модели двигателя) должно привести к полному открытию клапана (6…8 мм). Если после проведения вышеописанной проверки установлено, что термостат не удовлетворяет указанным условиям, его заменяют новым, так как ремонту он не подлежит.

При появлении утечки ОЖ из радиатора, если найти место утечки не представляется возможным, радиатор проверяют на герметичность. Существуют два способа проверки: непосредственно на автомобиле и при снятом радиаторе.

При проверке на автомобиле радиатор заполняют водой, все патрубки закрывают заглушками, оставив один открытым (через него в радиатор подают воздух под давлением примерно 0,1 МПа). По месту появления воды и определяют место утечки.

Однако из-за сложности доступа к радиатору удобнее проверять его, сняв с автомобиля. После снятия закрывают заливную горловину и все патрубки радиатора, оставив один открытым, через него подают в радиатор воздух под давлением примерно 0,1 МПа. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые и укажут точное место утечки.

Жидкостный насос проверяют на отсутствие утечек через нижнее контрольное отверстие. Если при работе насос издает шум, проверяют также его осевой люфт. При появлении утечки ОЖ из жидкостного насоса, шума при работе и увеличенного осевого люфта насоса, его снимают с двигателя, разбирают, проверяют и при необходимости ремонтируют или заменяют насос.

Проверку электрических элементов системы охлаждения проводят с помощью сканеров и тестеров.

Как работает охлаждение автомобильного двигателя

Для обеспечение нормальной “охлаждающей” деятельности необходим блок управления. Она учитывает температуру окружающей среды, смазки, рабочей жидкости и пр. После математической оценки различных параметров подаются команды, а также производится регулировка для компенсации отклонений.

Элементы узла перечислены ниже:

радиаторы (трубчатый, масляный, газовый);
вентилятор (возможно механическое, гидравлическое или электрическое приводное устройство);
насос (необходим для циркуляции жидкости);
термостат (регулирует объем раствора в радиаторе, вариант с электрическим подогревом позволяет использовать три его рабочих положения);
отопительный теплообменник (позволяет использовать тепло из воздуха для последующего обогрева);
бачок расширителя (компенсирует изменение объема воздушной массы);
рубашка охлаждения мотора (магистрали для жидкости, проходящие через цилиндрический блок и головку блока ДВС);
система управления (в том числе датчики).

Как работает ЭБУ охлаждения двигателя? Температурный сенсор посылает в блок управления электрический сигнал, опираясь на тепловые данные.

Блок реагирует на сигналы, подключая различные части агрегата. Автоматизацию работы обеспечивает специальная программа, обрабатывающая сигналы и отслеживающая настройки. Здесь также могут “привлекаться” реле (послеостановочного охлаждения и вспомогательного насоса), нагреватель термостата и “мозги” радиаторного вентилятора.

Устройство системы охлаждения

Охладительная система автомобиля состоит из девяти деталей. Главными из них можно назвать термостат, насос, трубки охлаждения мотора и радиатор. Эти элементы присутствуют и в бензиновых, и в дизельных машинах. Следует рассмотреть все детали по отдельности.

Радиатор с жидкостью

Это резервуар для остывания технической жидкости. Его делают из меди, алюминия или сплава металлов. Сердцевина его состоит из сот или пластинок, по которым протекает жидкость. Устройство радиатора охлаждения двигателя предусматривает наличие внешних пластинок, которые ускоряют остывание. Также они повышают прочность радиатора.

Виды:

Обычный предназначен для остывания мотора. Он соединен с вентилятором.
Масляный необходим для остывания моторного масла.
Емкость для отработанных газов. После взрыва топливной смеси нужно охладить отработанные газы.

Радиатор для масла

На каждом авто устанавливается обычный радиатор. Наличие остальных зависит от модели. При необходимости каждый водитель может провести доработку и установить емкость для охлаждения масла, если он чувствует, что это необходимо.

Патрубки

Сверху и снизу емкость имеет патрубки для потока жидкости. Через верхний течет нагретая вода от двигателя, через нижний уходит холодная.

Расширительный бачок

При работе мотора на полную мощность, сильно нагревается антифриз. Температура работающего двигателя достигает 90-105 градусов. В радиаторе проходит процесс кипения. Образуется пар, растет его давление, поднимается специальный клапан, чтобы пар вышел. После остывания пар превращается обратно в жидкость и стекает обратно. Для регулирования объема тосола, который меняется в процессе работы, в механизме устанавливают расширительный бачок.

Вентилятор для нагнетания воздуха

Воздух через решетку радиатора недостаточно охлаждает антифриз. Поэтому все радиаторы оснащаются вентиляторами для снижения температуры. Они отличаются по типу работы:

Гидравлика – запускается технической жидкостью;
Механика – соединяется ремнем с коленчатым валом;
Электро – работает от генератора.

Новые системы охлаждения двигателя предусматривают установку электровентиляторов.

Центробежный насос

Именно насос (его еще называют помпа) запускает циркуляцию жидкости. Для автомобилей с турбонаддувом используется еще один центробежный насос для повышения КПД. Он нужен для остывания турбокомпрессора и воздуха в турбине.

Термостат

Термостат контролирует количество и температуру антифриза в радиаторе. Он находится в патрубке, который ведет от мотора к емкости. При пуске авто клапан термостата опущен, и жидкость течет только между ним и головкой блока. Когда она разогревается, термостат открывается. В этом заключается основной принцип работы системы охлаждения.

Теплообменник отопителя

Эта емкость необходима для нагрева воздушного потока, который идет на нагрев салона автомобиля. Его устанавливают около патрубка, через который горячая жидкость течет от мотора к радиатору.

Рубашка

Это система каналов в головке блока мотора и блоке цилиндров. Специальные полости вокруг цилиндров предназначены для охлаждения. По ним течет холодный антифриз, а вытекает уже горячий. Как циркулирует охлаждающая жидкость в двигателе, наглядно представлено на схеме.

Управление

За управление всеми механизмами отвечает ЭБУ. Он собирает информацию с датчиков температуры и управляет всеми элементами (например, включение и выключение вентилятора).

Особенность работы системы охлаждения двигателя

Система охлаждения работает под контролем системы управления силовым агрегатом. Насос запускает циркуляцию жидкости в «рубашке охлаждения» двигателя. Учитывая степень нагрева, жидкость перемещается либо по малому, либо по большому кругу.

Чтобы двигатель быстрее прогрелся после запуска, жидкость циркулирует по кругу малому. После ее нагревания термостат открывается, предоставляя жидкости возможность циркулировать через радиатор, на выходе с которого на жидкость воздействует поток воздуха (встречного или от работающего вентилятора), который ее охлаждает.

В моторах с турбонаддувом может использоваться двухконтурная система охлаждения. Особенностью ее работы есть то, что один контур контролирует охлаждение нагнетаемого воздуха, а второй – охлаждение двигателя.

Система охлаждения предназначена для отвода тепла от механизмов и деталей двигателя, а также для поддержания нормального теплового режима двигателя.

На автомобильных двигателях наибольшее распространение получили жидкостные системы с принудительной циркуляцией охлаждающей жидкости.

Такие системы более эффективны в работе и вместе с пусковыми устройствами обеспечивают легкий пуск двигателя при отрицательных температурах окружающего воздуха и создают меньший шум при его работе (рис 1).

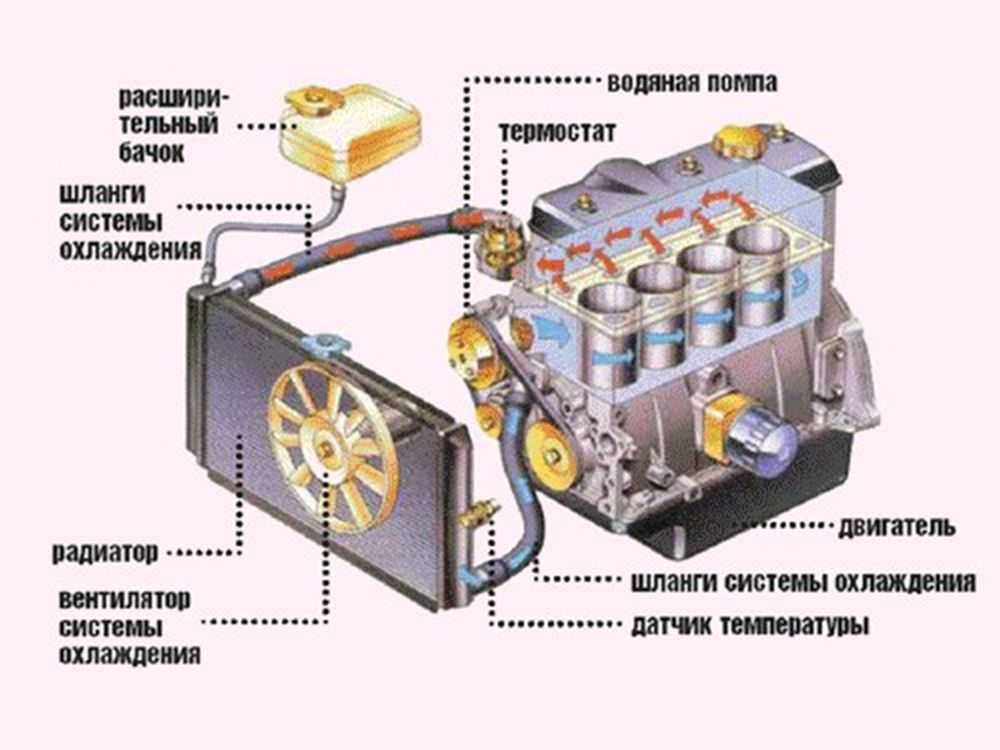

Система охлаждения состоит из:

рубашки охлаждения блока и головки блока цилиндров;

центробежного насоса;

термостата 4;

радиатора с расширительным бачком 1;

вентилятора 3;

соединительных патрубков и шлангов.

Систему охлаждения заполняют жидкостью через расширительный бачок 6 (рис. 3) или горловину радиатора.

В крышке радиатора или бачка выполнен паровоздушный клапан, который поддерживает повышенное давление в системе охлаждения при работе двигателя, повышая тем самым температуру Тосола.

Рис.1.

1 — радиатор; 14 — поршень;2 — крышка; 15 — сливной краник;3 — вентилятор; 16 — нижний бачок радиатора;4 — термостат;5 — жидкостный насос;6 — расширительный бачок;7 — головка цилиндров;8 — трубопровод к отопителю;9 — указатель температуры жидкости;10 — вентилятор отопителя;11 — радиатор отопителя;12 — рубашка охлаждения головки цилиндров;13 — рубашка охлаждения блока цилиндров.

По мере остывания остановленного двигателя клапан постепенно снижает давление, предотвращая разрыв радиатора и расширительного бачка. Для слива жидкости служат отверстия в нижней части радиатора и блоке цилиндров, закрытые резьбовыми пробками или снабженные краниками15.

Во время работы двигателя жидкость циркулирует в системе охлаждения двигателя под действием центробежного жидкостного насоса5охлаждающей жидкости. Распределением потока жидкости управляет термостат.

Пока двигатель не прогрет, жидкость циркулирует по малому кругу фактически в пределах рубашки охлаждения головки и блока цилиндров. По мере прогрева двигателя клапан термостата открывается, и часть жидкости, а затем и весь ее поток направляется в радиатор (большой круг циркуляции), где охлаждается потоком набегающего воздуха и вентилятором.

Крыльчатка вентилятора на некоторых двигателях приводится во вращение ременной передачей от шкива коленчатого вала. Более современная конструкция — электрический вентилятор системы охлаждения, работающий от бортовой электросети автомобиля и управляемый термодатчиком, установленным в бачке радиатора.

Система охлаждения двигателя конструктивно объединена с системой отопления пассажирского салона автомобиля. Нагретая жидкость поступает в радиатор отопителя8 из рубашки охлаждения головки блока цилиндров по верхнему трубопроводу, а отводится по нижнему трубопроводук насосу охлаждающей жидкости.

Поток жидкости через радиатор отопителя регулируется или перекрывается краном отопителя 9, управляемым с места водителя.

В автомобиле призвана защитить рабочий агрегат от перегрева и тем самым контролирует работоспособность всего моторного блока. Охлаждение является важнейшей функцией в работе двигателя внутреннего сгорания.

Последствия неисправности охлаждения ДВС могут стать фатальными для самого агрегата, вплоть до полного выхода из строя блока цилиндров. Поврежденные узлы уже могут не подлежать восстановительным работам, их ремонтопригодность будет равна нулю. Следует со всей внимательностью и ответственностью отнестись к эксплуатации и проводить периодическую промывку системы охлаждения двигателя.

Контролируя систему охлаждения, автовладелец напрямую заботится о «здоровье сердца» своего железного «коня».
