Устройство и принцип работы датчика детонации

Как проверить датчик детонации

Равной заменой рабочим датчиком.
Тестирование электронного блока на запущенном двигателе.
С помощью мультитестера.

Устройство датчика довольно надежное и простое, поэтому крайней необходимости в постоянном его обслуживании и контроле не требуется, кроме заводского брака или явных признаков поломки.

Признаки неисправности

Повышенный расход топлива.
Плохая приемистость.
Загорается индикатор «Чек» на приборной панели.
Часто возникающий звук детонации.
Большая дымность выхлопных газов.
Уменьшение мощности двигателя.

Основным признаком поломки датчика детонации является загорание индикатора ошибки на приборной панели. Исправность этого датчика или его поломка определяется электронным блоком, и при отсутствии сигнала необходимой формы и величины, компьютер переключается в режим тестирования фактора неисправности датчика. Если такая настройка не дает результата, то электронная система обогащает горючую смесь и одновременно снижает угол опережения зажигания.

Аналогичный порядок действий обусловлен необходимостью предотвращения выхода из строя газораспределительного механизма и последующее разрушение элементов поршневой группы.

Неисправный датчик детонации не способен остановить работу мотора, поэтому часто у многих водителей появляется вопрос о том, на что может влиять этот датчик, и нужен ли он вообще, если работоспособность силового агрегата сохраняется.

Его поломка делает функционирование автомобильного двигателя не оптимальной. Чтобы создать повышенную экономичность и эффективность мотора автомобиля, его главный режим подобран в интервале наименьшего обогащения топливной смеси. При наибольшем угле зажигания. Такие наиболее выгодные условия близки с режимом появления и развития горения топлива с детонацией.

С помощью контроля над детонацией удается подойти наиболее близко к границе, за которой оптимальное сгорание топлива переключится на детонационный режим, с быстрым последующим выходом двигателя из строя. Наиболее выгодная по экономии топливная смесь является такой смесью, которая горит с малым признаком возникновения детонации. Считывание датчиком явления детонации дает возможность точно откорректировать состав горючей смеси.

По принципу действия этот датчик аналогичен простому пьезоэлектрическому микрофону, который отрегулирован на некоторую частоту звука, который характерен только для детонации. В работающем моторе много деталей, создающих звук определенной собственной частоты. Чтобы предотвратить ложные срабатывания датчика на посторонние звуки, его чувствительный элемент – сенсор, настраивается на детонационную звуковую волну.

Для детонации характерен звук частотой от 25 до 75 герц. Другие звуки способны сказать о неисправностях вкладышей, поршней и пальцев двигателя.

Сильные металлические звуки, появляющиеся при первых симптомах детонации топливной смеси, проходя по металлическому блоку двигателя, доходят до пьезокристалла, встроенного в корпус, и вынуждают его колебаться в резонанс и генерировать на клеммах слабый электрический сигнал.

Действие датчика детонации заключается в получении от электронного блока сигнала определенной частоты и величины. При этом он оставляет его без изменений, и доказывает свою работоспособность. Когда пьезокристал срабатывает, то частота и величина сигнала повышаются, что позволяет микрокомпьютеру откорректировать характеристики работы двигателя. При этом сила сигнала на клеммах датчика непосредственно зависит от силы колебаний звука.

По устройству отличают два главных вида датчиков детонации:

Широкополосные датчики.
Резонансный вид датчика.

Первый вид устройства принимает несколько основных значений частоты сигнала. По ним он создает определенную величину и частоту сигнала для электронного блока. Второй вид настроен на другую определенную частоту, и выдает сигнал только при возникновении или совпадении резонанса с волнами звука, создающимися явлением детонации при сгорании топливной смеси.

Как проверить датчик детонации

Равной заменой рабочим датчиком.
Тестирование электронного блока на запущенном двигателе.
С помощью мультитестера.

Признаки неисправности

Повышенный расход топлива.
Плохая приемистость.
Загорается индикатор «Чек» на приборной панели.
Часто возникающий звук детонации.
Большая дымность выхлопных газов.
Уменьшение мощности двигателя.

По устройству отличают два главных вида датчиков детонации:

Широкополосные датчики.
Резонансный вид датчика.

Признаки неисправности

Вот некоторые из наиболее распространенных признаков неисправности датчика детонации, на которые следует обратить внимание

Контрольная лампа Check Engine

Один из первых симптомов, который вы можете заметить, — это загорание контрольной лампы Check Engine на приборной панели. Вы должны серьезно отнестись к этому раннему предупреждению и осмотреть свой автомобиль, прежде чем проблема усугубится.

Конечно, есть много причин, по которым может загореться Check Engine, и неисправный ДД — одна из них. Независимо от причины, вы не должны игнорировать её слишком долго, иначе это может иметь плачевные последствия для двигателя.

Громкие звуки из двигателя

Когда датчик детонации начинает работать со сбоями, вы слышите громкие звуки, исходящие от двигателя, которые напоминают стук. Чем дольше вы не решите эту проблему, тем громче будут эти звуки.

Этот шум возникает из-за неправильного воспламенения топливно-воздушной смеси внутри цилиндра.

Высокий расход топлива

Если вы заметили, что проезжаете меньше километров за 1 л, то причиной этому может быть неисправный датчик детонации. Опять же, есть много причин, по которым у вас может быть высокий расход топлива.

Но если есть другие симптомы в сочетании с увеличившемся расходом топлива, то это ещё один повод полагать, что ДД неисправен.

Плохое ускорение

Когда вы нажимаете на педаль газа, а автомобиль не ускоряется так же быстро, как раньше — возможно, неисправный датчик детонации мешает эффективному ускорению. Вы можете быть уверены в этом, если у вас уже проявляются три предыдущих симптома.

Машина дёргается

Худшие симптомы неисправного датчика проявляются при повреждении внутренних деталей двигателя. Если вы позволите этой проблеме обостриться, не заменив неисправный датчик детонации, ваш автомобиль начнет все больше дёргаться.

Может даже появиться запах гари, исходящий от двигателя и попадающий в салон. Любое дальнейшее использование автомобиля в таком состоянии может привести к выходу из строя всего двигателя.

Работа датчика

На приборной панели автомобиля есть значок «Check». С английского это переводится как проверка или контроль. Если он не активен, то датчик детонации исправен и работает, как положено.

Если активен, следует провести комплексную диагностику, так как далеко не всегда причиной будет именно датчик детонации. Самостоятельно диагностику можно сделать с помощью ODBII сканера.

Особенностью этого автосканера является диагностика не только двигателя, но и других узлов автомобиля (коробки передач, абс, трансмиссии и т.д.). Сканер достаточно прост в эксплуатации и имеет русифицированное ПО, что поможет с определением неисправности. На проблему с датчиком детонации укажут ошибки: P0325, P0326, P0327, P0328.

Следующим шагом желательно будет стереть ошибки с помощью Scan Tool Pro и проверить, загорится ли «Check» снова, в случае чего детально осмотреть проводку и контакты на датчике, исключив возможность обрыва или окисления.

После следует приступить к проверке самого датчика с помощью мультиметра способом, описанным в следующие главе.

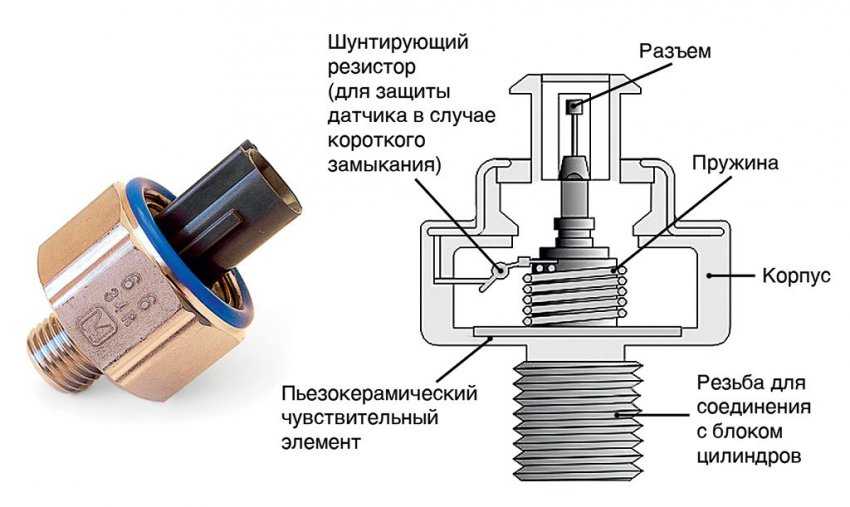

Принцип работы датчика детонации заключен в пьезомеханизме. Внутри датчика есть пластина с пьезо эффектом . При возникновении детонации, создается напряжение на входе и выходе, а двигатель при этом вибрирует. Иначе это называется созданием разности потенциалов. Если уровень напряжения на одном конце слишком превышен, датчик корректирует этот процесс.

Если по каким-либо причинам датчик сломается, на приборной панели загорится значок «Check». Это будет означать лишь одно: необходим срочный ремонт или замена элемента.

Автолюбители со стажем могут на звук определить наличие неисправности данного механизма, но при наличии электронной системы это знать не обязательно.

Если электрическая цепь датчика не разорвана, но поломка существует, значок «Check» не загорится. Поэтому стоит иногда прислушиваться к своему автомобилю.

Как еще можно проверить ДД

Существует еще один, достаточно простой, метод проверки датчика детонации. Он заключается он в том, что при работающем на холостых оборотах двигателе со скоростью приблизительно 2000 об/мин или чуть выше с помощью гаечного ключа или небольшого молотка наносят удар где-нибудь в непосредственной близости от датчика (однако бить прямо по блоку цилиндров не стоит, чтобы не повредить его). Датчик воспринимает этот удар как детонацию и передает соответствующую информацию на ЭБУ. Блок управления в свою очередь, снижает обороты двигателя, что можно без труда услышать на слух. Однако помните, что этот метод проверки работает не всегда! Соответственно, если в такой ситуации обороты снизились, значит, датчик в порядке и дальнейшую проверку можно не проводить. Но если обороты остались на прежнем уровне — нужно провести дополнительную диагностику одним из указанных выше методов.

На некоторых автомобилях алгоритм работы датчика детонации сопряжен с информацией о положении коленчатого вала. То есть, ДД работает не постоянно, а лишь когда коленвал находится в определенном положении. Порой такой принцип работы приводит к проблемам в диагностике состояния датчика. Это является одной из причин того, что обороты не будут падать на холостом ходу просто от того, что по датчику или рядом с ним был нанесен удар. Кроме этого, ЭБУ принимает решение о возникшей детонации не только на основании лишь информации от датчика, но и учитывая дополнительные внешние факторы, такие как температуру двигателя, его обороты, скорость движения машины и некоторые другие. Все это заложено в программы, по которым работает ЭБУ.

В таких случаях проверить датчик детонации можно следующим образом… Для этого нужен стробоскоп, чтобы с его помощью на запущенном двигателе добиться положения «стояния» ремня ГРМ. Именно в этом положении срабатывает датчик. Далее гаечным ключом или молоточком (для удобства и чтобы не повредить датчик можно использовать деревянную палочку) нанести несильный удар по датчику. Если ДД исправен — ремень немного дернется. Если же этого не произошло — датчик, скорее всего, неисправен, необходимо выполнить дополнительную диагностику (замер напряжения и сопротивления, наличие короткого замыкания).

Также в некоторых современных машинах имеется так называемый «датчик неровных дорог», который работает в паре с датчиком детонации и при условии, когда машину сильно трясет позволяет исключить ложное срабатывание ДД. То есть, при определенных сигналах от датчика неровных дорог блок управления двигателем игнорирует срабатывания от датчика детонации по определенному алгоритму.

В корпусе датчика детонации кроме пьезоэлемента имеется резистор. В некоторых случаях он может выйти из строя (перегореть, например, от высокой температуры или плохой пайки на заводе-изготовителе). Электронный блок управления воспримет это как обрыв проводов или короткое замыкание в цепи. Теоретически такую ситуацию можно исправить, если подпаять возле ЭБУ резистор с аналогичными техническими характеристиками. Один контакт нужно припаять к сигнальной жиле, а второй — к «массе». Однако проблема в данном случае состоит в том, что значения сопротивления резистора не всегда известны, да и паять не совсем удобно, а то и невозможно. Поэтому проще всего купить новый датчик установить его вместо вышедшего из строя устройства. Также подпайкой дополнительного сопротивления можно изменить показания датчика и установить вместо рекомендованного производителем устройства аналог с другой машины. Однако, как показывает практика, такой самодеятельностью лучше не заниматься!

Напоследок пару слов об установке датчике после его проверки. Помните, что металлическая поверхность датчика обязательно должна быть чистой, на ней не должно быть мусора и/или ржавчины. Почистите эту поверхность перед установкой. Аналогично с поверхностью на посадочном месте датчика на корпусе двигателя. Также нужно выполнить его профилактическую очистку. Контакты датчика также в профилактических целях можно смазать WD-40 или ее аналогом. А вместо традиционного болта, с помощью которого крепится датчик к блоку двигателя, лучше использовать более надежную шпильку. Она плотнее крепит датчик, не ослабляет крепление и не раскручивается со временем под действием вибрации.

Особенности V-образных ДВС

В случае ошибки на один из датчиков детонации необходимо поменять их разъемы местами. Если доступ к датчикам затруднен, изучите электрическую схему. Вероятно, что провода от датчиков приходят на общий коннектор. Разъединив разъем, вы сможете обмануть ЭБУ двигателя, установив соответствующие перемычки между «папой» и «мамой».

Удалите ошибки с памяти ECM, запустите и прогрейте двигатель. Проведите тестовую поездку для возобновления кода неисправности (на приборной панели загорится Check Engine).

Если ошибка с Bank 1 изменилась на Bank 2 и наоборот, значит, проблем с проводкой от измерителя к блоку управления нет, а неисправность в самом датчике. В случае сохранения ошибки по одной и той же ГБЦ следует прозвонить проводку на предмет обрыва. Для этого воспользуйтесь мультиметром в режиме омметра. Один из щупов подключите к проводу разъема со стороны датчика, а второй к его ответной части, приходящей на ЭБУ. Проверьте, не замкнул ли сигнальный провод на массу. Для теста один из щупов подключите к сигнальному выводу разъема датчика, а вторым коснитесь массовой клеммы АКБ. Сопротивление незамкнутого провода должно быть больше 20 мОм.

Почему появляется детонация?

Немного разобравшись в том, что это за явление, можно поговорить и о причинах его появления в двигателе. Самыми частыми являются некачественное топливо либо низкое октановое число. Старайтесь заправляться только на проверенных АЗС. Причем бензин должен быть той марки, которая рекомендована производителем вашего автомобиля. Нередко причиной появления металлических стуков является и неправильно установленный угол опережения зажигания. Наведайтесь на СТО, чтобы вам настроили момент правильно, на современном оборудовании.

Слишком бедная смесь – это тоже причина появления детонационных стуков. При этом температура сгорания в камере топливовоздушной смеси резко возрастает. Чтобы удостовериться в том, что действительно необходима корректировка качества смеси, выкрутите свечу из любого цилиндра

Обратите внимание на то, какой у электрода цвет. Если светло-серый или белый, то это явный признак обедненной топливовоздушной смеси

Причиной такого явления стал датчик детонации. Признаки неисправности его заключаются в появлении металлических стуков из-за нарушения в работе топливной системы и зажигания.

Датчик детонации двигателя Лада Приора

Снятие и установка датчика детонации.

Прикрепленный к верхней части блока цилиндров, улавливает аномальные вибрации (детонационные удары) в двигателе ваз 2170.

Чувствительным элементом датчика является пьезокристаллическая пластинка. При возникновении детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с повышением интенсивности детонационных ударов. ЭБУ по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива ваз 2171.

Для замены датчика вам потребуется ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Нажмите на металлический фиксатор колодки жгута проводов…

3. …и отсоедините колодку от датчика детонации лада приора. Для наглядности шланг вентиляции картерных газов снят.

4. Ослабьте ключом затяжку болта крепления датчика детонации ваз 2172…

5. …и, вывернув рукой болт, снимите его вместе с датчиком детонации лада приора.

Обратите внимание на маркировку датчика, чтобы для замены приобрести аналогичный датчик детонации. 6. Установите датчик в обратном порядке, ввернув болт его крепления и затянув моментом 10,4–24,2 Н·м

Установите датчик в обратном порядке, ввернув болт его крепления и затянув моментом 10,4–24,2 Н·м

6. Установите датчик в обратном порядке, ввернув болт его крепления и затянув моментом 10,4–24,2 Н·м.

Описание ДД

Где находится датчик детонации, что такое это за устройство, на что оно виляет и каков его принцип действия? Для начала ознакомимся с основным описанием.

Назначение и разновидности регулятора

Где может стоять и за что должен отвечать контроллер? Чтобы предотвратить возможное появление детонации в силовом агрегате, мотор оснащается детонационным датчиком. Его предназначение заключается в определении детонации в цилиндрах мотора и предупреждении об этом явлении ЭБУ. Блок управления автоматически снизит угол опережения, то есть сделает зажигание более поздним, в результате чего детонация прекратится.

Схема конструкции автомобильного ДД

Следует отметить, что для функционирования ДД применяет одну из характеристик детонационного сгорания. Само сгорание, появляясь в моторе, способствует большим нагрузкам и в результате водитель сможет слышать металлический стук «пальчиков», а также вибрацию. Детонация при запуске двигателя — достаточно распространенное явление, особенно в отечественных автомобилях, поэтому использование ДД позволит избежать возможных проблем.

Существует несколько видов устройств:

резонансный;
широкополосный.

Причем последние на сегодняшний день более популярные. Широкополосные устройства изготовлены в виде большой шайбы с соответствующими выводами для подключения к электросети. Где стоит датчик детонации — зависит от производителя, но обычно этот регулятор можно найти непосредственно на силовом агрегате — фиксируется он при помощи болта. Что касается резонансных устройств, то они по внешнему виду похожи на контроллеры давления моторной жидкости и фиксируются они при помощи резьбы.

Конструкция и принцип действия

Расположенный на двигателе ДД состоит из двух половинок корпуса внешней и внутренней. Во внутренней имеется отверстие для винта, который фиксирует устройство. В самом корпусе можно увидеть пьезокерамическую шайбу, подключенную к проводке, которая идет к контактам, изолятору, а также металлическому грузу. Непосредственно на самом выходе можно увидеть резистор для регулировки.

Демонтаж ДД с двигателя

Как работает датчик детонации? В этом нет ничего сложного — если зажигание выставлено правильно, то детонации не будет, соответственно, не будет и вибрации. Груз фактически не будет воздействовать на пьезовый элемент, соответственно, последний не будет вырабатывать импульсы. Но если в системе появится детонация, то груз начнет воздействовать на шайбу, соответственно, значение сигнала возрастет. Когда импульс достигнет определенного значения, он попадет на электронный блок, последний, в свою очередь, будет регулировать зажигание.

Определяем неисправность

Существует два способа определить возможную поломку. Самый простой – воспользоваться услугами автосервиса. Опытные специалисты при помощи определенных приспособлений быстро выявят наличие, а также причину неисправности. Максимальный срок диагностики – 1 час. Желая сэкономить, можно проверить состояние ДД самостоятельно.

Самостоятельно определить неисправность датчика детонации достаточно просто. Для этого не нужно обладать какими-то глубокими знаниями, лишь ваша внимательность. Задуматься об организации диагностики устройства следует, когда датчик детонации признаки неисправности подает следующие:

вы заметили значительную потерю мощности двигателя внутреннего сгорания;
разгон вашего автомобиля стал «вялым» и тяжелым;
наблюдается необоснованное увеличение расхода топлива;
выхлоп стал дымным;
наличие процесса детонации;
на панели управления горит лампа «Check Ingine».

Схема действий при самостоятельной проверке выглядит таким образом:

Снимаем в гараже защиту

Вам предстоит работа с самим двигателем.
Исключаем обрыв экранизирующей оплетки, сигнального провода.
Если дело не в обрыве, то нужно сфокусировать внимание на самой розетке. Возможно, она требует замены.
Проверяем контакты ДД.
Производим диагностику с помощью стандартного мультиметра.

Определить наличие неисправности прибора можно при помощью цифрового мультиметра. Замерьте уровень сопротивления контактов ДД. Любое отклонение от нормы будет поводом для замены прибора на новый. Прежде, чем приступить, следует выяснить норму сопротивления для вашей марки авто. Как показывает практика, этот показатель для разных марок авто может сильно отличаться. Чтобы избежать напрасной траты времени и средств, нужно вооружиться необходимой информацией.

Проверить работоспособность датчика можно с помощью измерения напряжения контактов. Следует аккуратно выкрутить датчик из блока цилиндров. Подайте для одного контакта напряжение, массу соедините с минусовым приводом. Сам ДД зажмите рукой, ударьте по любой поверхности. Если устройство исправное, то после контакта между ударами должно появиться напряжение 30-40 милливольт, если оно отсутствует, то требует замены.

Как проверить датчик детонации?

К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний заметить это сможет только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль будет продолжать работать в том же режиме, заводиться без каких-либо признаков поломки.

В этот момент необходимо помнить, что этот прибор не является механическим, он часть электронной системы, поэтому и поломка считается электронной.

Неисправность датчика детонации может случиться по ряду различных причин, среди которых:

Произошла поломка внутри самого датчика.
Замыкание.
Оборвался сигнальный провод или экранирующая оплетка.
Поломка блока управления двигателя.

Таким образом, выявить поломку будет несложно. Для того чтобы определить ее, необходимо провести проверку.

Самый простой способ проверки – это съездить в автосервис. Там опытные мастера вскроют защиту двигателя и выявят поломку буквально за час.

Но те, кто не ищут легких путей, всегда смогут осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит по следующей схеме:

Во-первых, снимаем защиту в гараже. Работать предстоит непосредственно с блоком двигателя.
Теперь исключаем обрыв сигнального провода и экранизирующей оплетки. Если он оборван или оборвана оплетка, нужно проверить крепление вилки и розетки датчика. Целостность оплетки нужно проверять обязательно.
Если обрыв исключен, производят оценку самой розетки. Возможно, что ее соединение неисправно и требует замены.
Обнаружить неисправности самого прибора можно с помощью вольтметра. При этом машина должна быть заведена и находиться на холостом ходу.
Также нужно проверить состояние контактов устройства.

Производить проверку самостоятельно можно несколько иначе. Для этого необходим прибор мультиметр. Этот прибор очень часто встречается у автолюбителей.

Мультиметр – это комбинированный прибор, который объединяет в себе функции омметра, амперметра и вольтметра. Можно использовать как механический, так и электронный прибор.

Проверка датчика детонации мультиметром производится только после того, как он снят с двигателя. При проверке по нему стучат чем-нибудь металлическим. Этот способ является самым простым.

Выставляем диапазон в 200 мВ, положительный и отрицательный провод присоединяем к выводу датчика и к металлическому кольцу соответственно. Не стоит путать массу и сигнальный вывод! Теперь нужно ударить по нему чем-то металлическим, но не сильно. Датчик должен будет детонировать.

Можно проверить датчик другим прибором, который называется осциллограф. Он позволит более качественно изучить сигнал.

Плюс использования данного прибора состоит в том, что он не требует снятия датчика с двигателя. Нужно будет просто подключить прибор и завести автомобиль.

Теперь нужно не очень сильно постучать по датчику. Прибор покажет детонацию.

Если датчик детонирует, то он рабочий, и поломку нужно искать в другом месте. Но если определяется низкий уровень сигнала датчика детонации или сигнал отсутствует, то это является неисправностью.

Датчик детонации: что это такое

Детонация (детонационное сгорание) – отклонение от нормы в работе двигателя, выражающееся во взрывном характере воспламенения топливно-воздушной смеси в цилиндрах. В норме фронт пламени распространяется со скоростью 30 м/с, тогда как при детонации скорость может достигать 2000 м/с. Явление это нежелательное, так как вследствие ударного воздействия на цилиндры, поршни, головку блока и из-за очень высокой скорости распространения пламени способно вызвать серьезную поломку через 4-6 тыс. км пробега, а иногда намного раньше.

Итак, при детонации первыми под удар попадают газораспределительный механизм и цилиндропоршневая группа. Для предупреждения подобного используется специальный датчик. Рассмотрим подробнее, чем же вызывается детонация? Что такое датчик детонации? Каковы признаки его неисправности и способы проверки?

Устройство и принцип работы

Принцип работы

Как нам известно, а некоторые только догадываются, на максимальную эффективность работы двигателя (динамика, мощность, расход топлива) в очень большой степени влияет правильно выставленный угол опережения зажигания, который, к тому же, должен оптимально приспосабливаться под разные режимы работы двигателя. Отклонения от оптимальных параметров угла опережения зажигания выглядят следующим образом:

Поздний угол опережения зажигания чреват ухудшением динамики автомобиля, перегреванием двигателя и повышенным расходом топлива;
Ранний угол опережения зажигания, в свою очередь, проявляет себя в виде микровзрывов в камере сгорания (детонация) что влечет за собой падение мощности и повышенный износ клапанов (прогорание клапана).

И для того чтобы исключить данные отклонения электронный блок управления автомобиля стремится задавать по возможности больший угол опережения зажигания, но в тоже время не дает ему уйти в зону детонации, о которой и сообщает контроллеру датчик детонации. Принцип работы данного устройства основан на пьезоэффекте. Детонационный датчик монтируется на блоке цилиндров двигателя.

Замена датчика детонации ваз 2110

А так как детонация это, по сути, микровзрыв, то при ее наличии появляется вибрация на корпусе двигателя, которая и сжимает пьезоэлектрическую пластину, в результате чего на ее контактах появляется разница потенциалов.

Устройство

На данный момент современная автомобильная промышленность выпускает два вида датчиков детонаций – резонансного и широкополосного типа.

Датчик детонации ваз взаимозаменяемость

Как можно видеть на вышеизложенном фото у каждого типа датчиков совершенно разный принцип работы:

Датчик широкополосного типа фиксирует и передает весь спектр шумов электронному блоку управления, который, в свою очередь, обрабатывает полученный сигнал и самостоятельно выявляет соответствующий детонации шум.
Датчик же резонансного типа настроен на частоту микровзрывов, соответственно посылает сигнал контролеру только в случае его обнаружения.

Далее можно подвести некоторый итог:

При условиях, когда эксплуатация автомобиля проходит в нормальных условиях (качественный бензин, исправные свечи зажигания и т. д.) электронный блок управления не использует цепь дотационного датчика и переводит двигатель в работу в режиме оптимальных параметров.
Когда же, по каким либо причинам, начинается детонация, импульс от датчика детонации говорит блоку управления что угол опережения зажигания необходимо сместить в какую либо сторону до тех пор, пока детонация не исчезнет. Данным способом ЭБУ создает для двигателя оптимальные условия работы при любых условиях эксплуатации.
Этот способ корректировки работы двигателя носит название «closed loop» и используется электронным блоком управления не только при работе с детонационным датчиком, но и в регулировках других важных параметров.
