От чего работает печка в машине: схема 🦈 avtoshark.com

Конструкция штатных систем отопления

Стационарная система отопления автомобиля с двигателем внутреннего сгорания (дизельным или бензиновым), в качестве источника тепла использует рабочий нагрев мотора.

У большинства отопительных систем вентилятор забора воздуха и теплообменник (радиатор печки) устанавливаются перед перегородкой моторного отсека. Отводящим и подводящим трубопроводами теплообменник соединен с системой охлаждения автомобильного двигателя. Атмосферный воздух, нагнетаемый вентилятором, при проходе через соты радиатора нагревается. После этого подогретый воздух проходит через салонный фильтр и по трубопроводам подается на вентиляционные дефлекторы салона.

Система охлаждения двигателя

У различных моделей авто дефлекторы располагаются в центральной консоли, в центре и по бокам «торпедо», под лобовым стеклом, могут выходить в ногах задних пассажиров. Обычная температура работающего двигателя в 90 градусов обеспечивает нагрев воздуха, подаваемого в салон, до 30 – 35 градусов.

Важным качеством отопительной системы становится регулировка подачи теплого воздуха. Сила подачи воздуха регулируется поворотом регулятора или нажатием кнопки с пиктограммой вентилятора (у систем кондиционирования).

Ручные регулировки направления воздуха в стороны заслонками дефлектора очень приблизительны. Гораздо точнее работают регулировки климатических установок. После установки водителем нужной температуры в бортовом компьютере, блок управления климат-контроля по температурным датчикам через сервоприводы автоматически регулирует положение открытия или закрытия заслонок.

Устройство современного отопителя салона с кондиционером

Отопительные системы многих моделей авто могут использовать прямой и рециркуляционный режимы подачи нагретого воздуха. Режим рециркуляции работает при закрытой основной заслонке забора воздуха. В такой позиции втяжной вентилятор отопительной системы использует только объем воздуха из салона. При этом увеличивается температура воздуха, в салоне пропадают неприятные запахи дорожной пыли, автомобильных выхлопов.

Наиболее эффективно рециркуляционный режим работает в автоматических установках климат-контроля. Блок управления климатом, ориентируясь на показания газоанализаторов, автоматически включает режим рециркуляции при обнаружении вредных веществ в атмосферном воздухе. Так же автоматически режим рециркуляции отключается, если повышается процент углекислого газа в салоне от дыхания пассажиров.

Правильные настройки печки автомобиля

Конечно, если у Вас есть автозапуск, лучше всего воспользоваться им и пить кофе дома, пока салон авто прогревается. На даже в таком случае не рекомендуется оставлять отопитель салона включённым на полную мощность.

Итак, Вы завели свой автомобиль, за бортом -25°C и Вам хочется как можно скорее почувствовать теплый воздух из дефлекторов и согреться. Включать отопитель салона, как только Вы завели автомобиль, не только нет смысла, но и вдобавок ко всему еще и неправильно. Дело в том, что пока двигатель не прогрелся хотя бы до 40°C, из дефлекторов будет идти холодный воздух (для тех, кто не в курсе, салон прогревается за счет прогретого двигателя). Включив мотор печки на не прогретом автомобиле, Вы делаете только хуже. Вентилятор печки охлаждает радиатор, и он не будет отдавать тепло продолжительное время.

Так что же следует делать первым делом сев в холодный автомобиль?

Как только автомобиль запустился, включите все зимние опции, которые есть у Вас в комплектации — подогрев сидений, подогрев стёкол и т.д. Даже если Вы один, то всё равно включите подогрев пассажирского кресла. Такое действие поспособствует быстрому «размораживанию» салона. Печку не включайте, дайте автомобилю поработать на холостых. А пока двигатель прогревается, можно очистить его от снега и льда. Как раз когда Вы закончите этим заниматься, можно будет включить отопитель салона. Обычно даже в самый холодный день, за 5 минут автомобиль прогревается до 50 °C, конечно если у Вас исправен термостат.

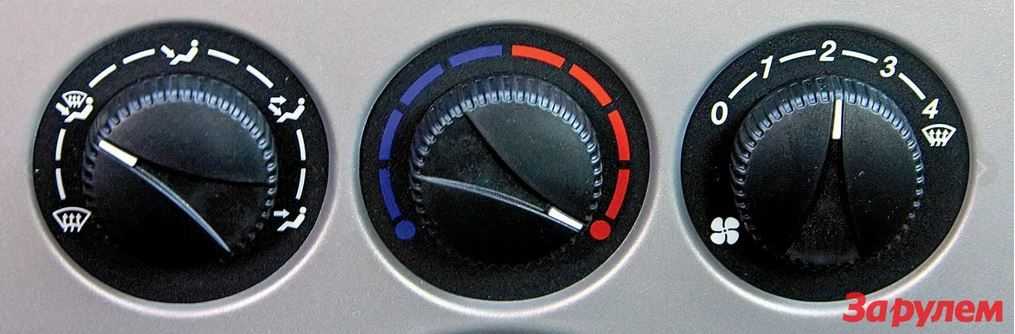

Оптимальные настройки отпителя для прогрева салона зимой

Моторчик печки следует включать не сильнее второго положения. При этом повернуть регулятор температуры в самое жаркое положение. Еще один лайфхак — включите рециркуляцию воздуха. Она есть практически во всех авто. Эта функция перегоняет салонный воздух через радиатор печки. То есть, для обогрева салона, воздух не берётся с улицы, а используется прогретый — салонный. Температура воздуха из печки при включённой рециркуляции будет значительно выше. Салон автомобиля прогреется в два раза быстрее.

Рециркуляция воздуха

Как только автомобиль прогрелся до 80°C можно отрегулировать комфортный для Вас поток воздуха и его направление. Можно сказать, что печной радиатор прогрется и его можно использовать по «полной». Не стоит полагать, что если Вы включаете максимальные обороты печного мотора, салон прогреется быстрее. Наоборот, включая печной мотор на большие обороты, Вы просто охлаждаете радиатор. От таких действий салон не получит тепла. Самые оптимальные обороты печного мотора для зимнего периода — средние. Направление потока необходимо выбирать самому, обычно выгодней всего направлять его «на лицо», а вот при долгой поездке направляйте поток «в ноги». При таком направлении воздуха, салон прогреется равномерно и вдобавок высушится от зимней влаги.

Ранее я рассказывал, как подготовить автомобиль к зиме.

Даже если печка «отлично работала в прошлом году», следует обязательно провести её диагностику. После лета с механической частью печки могла что-то произойти. Например, ослабился тросик переключателя «тепло-холод». В таком случае салонный отопитель не будет отдавать нужное количество тепла. Все заслонки и регуляторы печки должны работать идеально, даже в их крайних положениях. Только тогда, от салонного отопителя можно получить максимум.

Подписывайтесь на наш

22 260

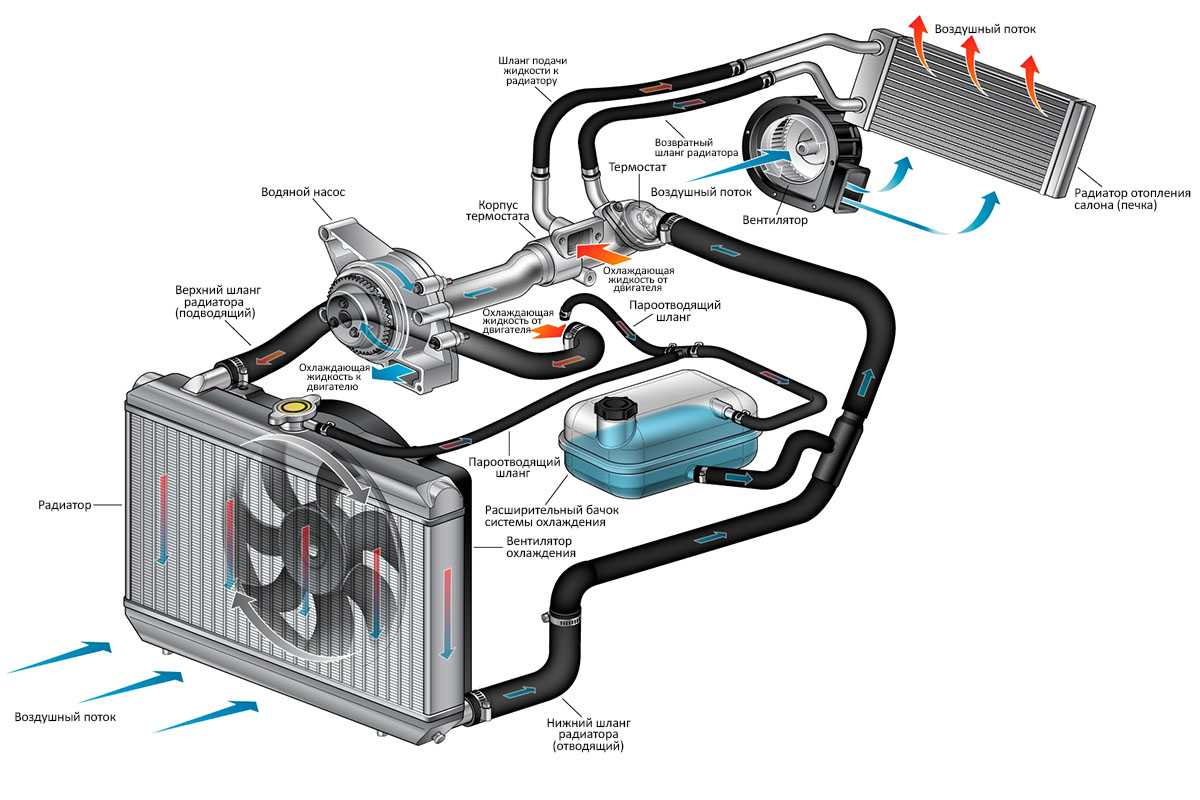

Устройство системы отопления автомобиля

Система отопления автомобиля является достаточно сложной механической или электромеханической системой, которая устанавливается на всех современных транспортных средствах. У каждого производителя автомобилей свои технические разработки и устройство системы отопления на каждой модели транспортного средства разное. Именно по-этому следует рассматривать устройство системы отопления в общем случае.

В общем случае система отопления автомобиля состоит из распределителя воздуха, радиатора печки, вентилятора, соединительных элементов и различного рода заслонок. Механизмы управления заслонок могут быть как механическими, так и электрическими. Количество заслонок и элементов управления зависит исключительно от сложности системы. Под сложностью системы подразумевается количество контуров циркуляции воздуха и количество отопителей.

Виды радиаторов печки

В автомобиле все работает слажено, поэтому любая поломка грозит со временем принести дополнительные неприятности, увеличить стоимость ремонта. В среднем, радиатор печки служит 5 лет без дополнительного обслуживания и ремонта.

За всю историю автопрома для изготовления использовались только медь и алюминий. Материал изготовления обладает физическими свойствами, как следствие, у них разные достоинства и недостатки. Медные можно встретить преимущественно в старых моделях авто, некоторое распространение получили медно-латунные сплавы. Автовладельцы чаще останавливают свой выбор на алюминиевых. Чем они отличаются?

Медные:

Высокая стоимость;
Теплоотдача выше, чем у алюминия;
Поддаются пайке;
Более устойчивы в агрессивной химической среде.

Алюминиевые:

Демократичная цена, в два раза ниже, чем у меди;
Теплопроводность хуже, но это компенсируется увеличенным количеством пластин;
Легко купить
Не подлежат ремонту, так как пайка невозможна, металл поддается только полной переплавке;
Пластмассовые бачки. Трещины могут быть даже у новых деталей;
Химическая активность. Алюминий вступает в реакцию с воздухом, конечно, не как железо, но тонкий слой окиси на поверхности снижает теплопроводность. Некачественный антифриз способен разъесть трубки до дыр.

Эксплуатационные характеристики зависят и от конструкции. Трубки бывают круглые или плоские. Производство круглых имеет меньшую себестоимость, но такая форма позволяет пропускать больше жидкости, при этом она меньше охлаждается. Для решения проблемы внутрь трубок устанавливают турбулизаторы или завихрители, в виде пластиковых спиралей. Благодаря им большее количество жидкости контактирует со стенками трубок, а производительность увеличивается на треть. У плоских трубок, поверхности, контактирующие с антифризом и воздухом, увеличены, но выше стоимость. По типу циркуляции охлаждающей жидкости отопители делят на двухрядные и трехрядные.

Если приходится менять радиатор печки, наиболее простым решением станет замена на такой же, какой был при сборке автомобиля. Более дорогой, медный отопитель, вместо алюминиевого быстрее прогреет салон и прослужит дольше

При покупке стоит обратить внимание на количество пластин или трубок и их расположение, чем больше – тем выше теплообмен. Наличие турбулизаторов в круглых трубках можно определить по звуку, но не всегда, у дорогих моделей вместо пластика используется мягкий материал

Конструкция штатных систем отопления

Система охлаждения двигателя

Устройство современного отопителя салона с кондиционером

Что делать, если печка в машине плохо греет

Если печка в машине греет плохо или не работает совсем, то сначала нужно определить причину неисправности, а затем её устранить. Больше всего проблемы с автомобильной печкой проявляются следующим образом:

Печка в машине плохо греет;
Печка в машине дует холодным воздухом;
Печка в машине то работает, то нет (дует то холодным, то горячим воздухом);
Воздух из печки в машине достаточно горячий, но дует слабо;
Не работает печка в машине (не включается).

В таблице ниже мы объединили возможные причины неправильной работы системы отопления салона автомобиля, описали, как они могут повлиять на работу печки, и перечислили способы их устранения.

Возможная причина неисправности печки	Симптомы проявления неисправности	Способы устранения
Воздух в системе отопления салона и охлаждения двигателя

1. Печка плохо греет;2. Печка дует холодным воздухом;3. Печка дует то холодным, то горячим воздухом.

1. Удалить воздух из системы (простой способ здесь);2. Если воздух не удаляется или появляется снова – проверить не пробита ли прокладка ГБЦ.

Термостат заклинил в открытом положении
Проверить термостат, при обнаружении неисправности – заменить на новый.

Забит радиатор печки

1. Печка плохо греет;2. Печка дует холодным воздухом.

1. Поверхность радиатора пропылесосить; 2. Промыть систему охлаждения двигателя;3. Если ничего не помогло – заменить радиатор.
Проблемы с краном отопителя или рычагами управления воздушными заслонками

1. Проверить, не соскочил ли тросик с рычагов управления заслонками или крана отопителя;2. Если неисправен кран отопителя, то его необходимо заменить.

Забит салонный фильтр
1. Воздух из печки достаточно горячий, но дует слабо.
Заменить салонный фильтр.

Вентилятор плохо дует
Обратиться к специалисту (автоэлектрику) для определения причин неисправности и их устранения.

Вентилятор не включается

1. Печка в машине не работает (не включается);2. Воздух из печки достаточно горячий, но дует слабо и только на высокой скорости.

Проблемы с блоком управления печкой

1. Печка плохо греет;2. Печка дует холодным воздухом;3. Печка дует то холодным, то горячим воздухом;4. Печка не работает (не включается).

Профилактика работы печки в машине

Для того чтобы печка в машине грела хорошо и не подвела вас в самый неподходящий момент, необходимо следовать нескольким простым советам.

Содержите радиатор в чистоте. Несильные загрязнения радиатора снаружи можно удалить пылесосом. От внутренних отложений и засоров в каналах поможет избавиться промывка системы охлаждения двигателя, с которой неразрывно связан и радиатор печки.
Используйте хороший антифриз. Качественный антифриз является залогом продолжительной работы не только печки в машине, но и двигателя. Помните об этом и не забывайте своевременно проводить его замену.
Чаще меняйте салонный фильтр. Забитый фильтр салона обязательно создаст проблемы не только для работы печки, но и для системы кондиционирования и вентиляции салона в целом. Кроме того, пыль и пыльца растений, оседающая в фильтре, могут представлять серьезную опасность для здоровья (особенно это касается аллергиков).

Если при температуре на улице минус 25 °С печка вашей машины нагревает салон до +16 °С снизу и до +10 °С сверху, то она может считаться вполне исправной. Во избежание проблем рекомендуется своевременно и ответственно проводить профилактические мероприятия, которые позволят вам получать удовольствие от комфортной езды в хорошо прогретом автомобиле.

И помните, чем больше срок службы машины, тем больше внимание требует её система отопления. Это относится ко всем автомобилям, независимо от страны и производителя

Воздушные отопители

Используются только для отопления салона, кабины, грузового или пассажирского отсека.

Конструкция

у бензобака устанавливается нагнетающий насос, который подает топливо к камере сгорания отопителя;
топливо воспламеняется керамической свечой накаливания;
при воспламенении образуются раскаленные газы, которые нагревают теплообменник;
холодный воздух нагнетается вентилятором, проходит через ребра теплообменника, нагревается, подается в салон через штатные дефлекторы или отдельные воздуховоды.

При работе воздушный подогреватель использует топливо из бензобака и электроэнергию от штатного АКБ автомобиля для работы управляющей электроники. При этом расход топлива и оставшийся заряд аккумулятора контролируются.

Применение

воздушные отопители используются на легковых автомобилях, внедорожниках, минивэнах с дизельными двигателями для отопления салона, прогрева стекол, зеркал. Из-за высокого КПД собственного тепла дизельного двигателя недостаточно для отопления салона;
оборудование может работать при заглушенном двигателе во время продолжительной стоянки грузового транспорта или спецтехники. Расход топлива при этом в несколько раз ниже, чем при холостом ходе двигателя;
на общественном транспорте отопители используют для прогрева пассажирского салона во время выполнения рейсов.

Функциональность

Воздушные отопители поставляются с электронными системами управления:

контролирует расход топлива, заряд аккумуляторной батареи;
регулирует мощность устройства для быстрого, медленного прогрева или поддержания текущей температуры воздуха в салоне;
контролирует работу устройства (температуру теплообменника для защиты от его перегрева, срабатывание свечи накаливания и пр.);
запускает, останавливает отопитель в соответствии с предустановленными настройками (время пуска, длительность работы, температура воздуха) или по команде с пульта ДУ, панели управления и т.п.

Печка дует теплым воздухом (не горячим)

Вероятно, двигатель ещё не успел разогреться до требуемой температуры. Если стрелка на датчике не достигает отметки в 90 градусов, причина проблемы очевидна. В случае постоянного наблюдения подобного явления, необходимо убедиться в исправности термостата. Обычно в таких ситуациях он подлежит замене.

По сути, этот список можно дополнить и другими рекомендациями. Больше о том, почему печка плохо греет –

Устройство печки в автомобиле весьма нехитрое. Тепло попадает в машину из двигателя. Помпа гоняет тосол и по системе охлаждения двигателя и по системе отопления автомобиля. Горячий антифриз поступает в радиатор печки. Он, как батарея, нагревается, а вентилятор прогоняет сквозь него воздух, который дует прямо в салон. Пройдя через печку, тосол возвращается в двигатель.

Впервые обогреваемые кабины появились на американских автомобилях в 1917 году. Салон грели от выхлопной трубы. Советские шоферы, чтобы не мерзнуть, просверливали в нескольких местах перегородку между моторным отсеком и кабиной. Это спасало их от мороза даже в лютую стужу.

С неисправной помпой салон прогревается в 2-3 раза хуже, чем с полностью исправной. И это не самое страшное. Нерабочая помпа грозит большими неприятностями. Из-за неисправной помпы может повести головку блока цилиндров. Двигатель от перегрева может заклинить и в последующем потребуется капитальный ремонт мотора.

Иногда печка плохо греет по вине неисправного краника. Он может засорится или сломаться от старости. Проверить просто: входной шланг у радиатора печки горячий, а выходной холодный. Попробуйте открыть кран вручную, если не получится, то смело меняйте его.

Если при этих симптомах вы сняли кран, но он оказался в порядке, то дело плохо: радиатор печки изнутри забит накипью. Его придется менять и ничего тут не поделаешь. Снаружи враги радиатора – пух, дорожная пыль, сухие листья и прочая грязь. С перекрытым радиатором температура воздуха в салоне поднимется всего на несколько градусов, потому что холодный воздух с улицы не проходит сквозь решетку радиатора печки, а просто обдувает его по краям.

Воздушный пузырь в печке двигателя прекрасно себя чувствует, потому что в узких трубках радиатора слишком слабый поток антифриза, не способный выгнать пробку. Чтобы избавиться от нее вот вам совет: прогрейте двигатель, но не долго, чтобы не обжечь руки

Ослабьте хомут на шланге, который подходит к печке и осторожно снимите его с трубки так, чтобы образовалась маленькая щель. Через нее воздух и выйдет

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

2 ряда трубок.
2 ряда охлаждающих пластинок.
2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Автозапуск и автономные подогреватели

Устройства разноплановые с технической точки зрения, но, по сути, позволяющие прогреть автомобиль без участия владельца. Поэтому скорость самого процесса прогрева особой роли не играет. Впрочем, есть другой, юридический нюанс. Требования к экологии в жилых зонах всё строже. Как следует из Правил дорожного движения, стоянка с работающим двигателем в жилой зоне запрещена. Значит, больше 5 минут — нельзя. Иными словами, автомобиль во дворе с двигателем, работающим большее время, — вне закона.

Так вот, автономные подогреватели, какими бы они ни были импортными да фирменными, — те же агрегаты внутреннего сгорания. То есть так же сжигают кислород и соединяют его с углеродом и при этом отравляют воздух. Не за горами время, когда добрый сосед со своего смартфона отправит кляузу куда следует — хоть на «автономку», хоть на автозапуск. Поэтому лично я не связываюсь ни с теми, ни с другими девайсами.

Особенности эксплуатации и ремонта печки

Поскольку основным элементом любого отопительного узла является электромотор, предлагаем ознакомиться с процессом его замены на примере автомобиля ВАЗ 2110.

Как поменять электродвигатель своими руками:

В первую очередь следует снять щетки стеклоочистителя, затем произвести демонтаж жабо.
Само жабо следует отодвинуть в сторону, а затем, используя отвертку с крестовым наконечником, открутить три самореза.
Сделав это, вы можете отсоединить провода от имеющего электродвигателя.
Теперь вам остается только извлечь из посадочного места старый моторедуктор и произвести его замену на новое устройство. Дальнейшая сборка осуществляется в обратной последовательности.

Что касается основных особенностей эксплуатации, то для того, чтобы не допустить поломок в работе отопителя, рекомендуем руководствоваться следующими правилами:

Если ваше транспортное средство оснащено кондиционером, то лучше всего его включать в сырую погоду, поскольку кондер позволяет убрать влагу из салона.
Никогда и ничем не заграждайте воздуходувы, через которые подается воздушный поток в салон, в частности, речь идет о соплах, которые расположены в нижней части и используются для обдува ног.
В холодное время года стекла транспортного средства должны быть тщательно очищены от влаги, а также загрязнений.
Кроме того, в период морозов специалисты рекомендуют использовать два положения регулировки печки. Если нужно быстро осушить лобовое стекло, то включается конкретно обдув стекла. А когда вы начинаете движение, то лучше всего активировать режим обдува ног.

Неисправности печки ВАЗ 2110 и их устранение

Владельцы ВАЗ-2110 сталкиваются с проблемой неработающей или неправильно функционирующей печки. Неисправность сводится к тому, что воздух не нагревается, отопитель подает горячий воздух или отмечается неравномерный прогрев – на лобовое стекло идет холодный воздух, а в зону ног – хорошо разогретый.

Почему печка плохо греет

Такие симптомы происходят из-за неисправности в системе управления печкой:

Повреждение контроллера САУО.
Неисправность микромоторедуктора.
Деформация или заклинивание заслонки.
Неисправность датчика температуры.

Чтобы выявить проблему, для начала определите, в какой ветке системы управления появилась неисправность. Для этого запустите мотор, включите вентилятор отопителя на максимальную скорость, а затем покрутите рукоятку регулировки температуры с «Min» на «Max» и послушайте, меняется ли шум от работы вентилятора. Если ветка «контроллер-редуктор» исправна, то заслонки перемещаются, и за счет изменения направления потока воздуха, шум от работы печки меняет тональность.

А вот если звук работы не меняется, причина кроется в контроллере, редукторе или заслонках.

Для проверки контроллера проведите замену на заведомо исправный и проверьте, изменилась ли работа печки. Следующим проверяется моторедуктор. Сложность проверки заключается в том, что располагается он под «жабо» со стороны двигателя, и добраться до редуктора сложно. Эта ветка управления может не работать по причине заклинивания заслонок.

Для проверки ветки «контроллер-датчик температуры» отключите провода от датчика. Без его показаний контроллер управляет заслонкой, основываясь на установленной водителем температуре. Если проблема с работой печки крылась в датчике температуры, то после его отключения нормальное функционирование системы обогрева восстановится, с той лишь разницей, что перестанет работать автоматический режим вентилятора и САУО не сможет корректировать температуру воздушного потока.

Чаще же проблемы возникают с контроллером и моторедуктором. Эти узлы можно отремонтировать, но поскольку цена на них невысокая, то проще заменить на новые.

Принцип работы

Принцип работы такой системы управления прост – водитель левой рукояткой устанавливает нужную температуру (полностью холодный или в диапазоне от 16 до 28 град.). На основе установленного режима контроллер подает питание на микромоторедуктор и он устанавливает заслонки в нужное положение. Между этими элементами используется двухсторонняя связь – на редукторе установлен датчик положения, который «информирует» контроллер об угле открытия. Благодаря установленному датчику температуры (расположен на потолке) контроллер постоянно следит за степенью нагрева воздуха в салоне, на основе чего корректирует положение заслонки, чтобы поддерживать заданную температуру водителем температуру.

Дачик температуры ВАЗ 2110

За счет использования САУО у водителя отпала надобность корректировать работу печки, чтобы поддерживать комфортную температуру, он задаёт температуру рукояткой, а остальное делает контроллер. На ранних ВАЗ-2110 вентилятор отопителя имел три режима работы, разница между которыми сводится к скорости вращения. Регулировка скорости выполняется благодаря установке в цепь питания электродвигателя блока реостатов. После появились модели, у которых вентилятор получил 4-й режим работы – автоматический. При его включении вентилятор работает под управлением контроллера — САУО регулирует скорость вращения электродвигателя, чтобы корректировать температуру в салоне.

Использование электромеханического управления на ВАЗ-2110 повысило удобство управления обогревом салона, но из-за более сложной конструкции повысилась вероятность поломки печки.

Существующие виды обогревателей

Описанная выше печка называется жидкостной. Кроме нее в новых автомобилях также встречаются жидкостные электроподогреваемые и воздушные отопители, которые чаще всего применяются в качестве дополнительного отопления автомобиля.

Устройство радиатора печки.

Принцип действия жидкостных электроподогреваемых печек похож на функционирование стандартных жидкостных отопительных. Только в данном случае для подогрева воздуха используется не тепло мотора, а подогреваемая калорифером вода. Патрубки, по которым воздух попадает в салон, проходят через наполненный горячей водой бак, что и обеспечивает необходимый подогрев воздушного потока. В данном случае радиатор печки – это бак с водой.

Воздушные отопители работают по аналогичному принципу, только здесь нагревается непосредственно воздух, проходящий сквозь разогретую до необходимой температуры камеру. Такие системы часто используются в качестве дополнительного отопления салонов больших машин, например, переоборудованных из грузовых в пассажирские микроавтобусы. Радиатор печки здесь компактен, поэтому разместить прибор можно, не нарушая эстетику и функциональность салона.

Левая рукоятка управления

Рукоятка, расположенная слева, необходима для выбора температурного режима в автомобиле. В зависимости от того, в каком положении находится рукоятка, подается на электропривод заслонки сигнал о том, какую температуру необходимо установить. Микроконтроллер корректирует положение задвижки. Регулятор позволяет устанавливать температуру от 16 до 30 градусов Цельсия.

На автомобилях до 2003 года выпуска устанавливались печки, у которых были контроллеры с четырьмя и пятью позициями. На данный момент вы их вряд ли встретите в продаже, так как изделия сняли с производства. Перед тем как покупать запасные части, необходимые для ремонта, проверьте, какая конкретно система управления отопителем установлена на вашем автомобиле.

Установка

Учитывая особенности внутренней конструкции ВАЗ-2106, установить в него дополнительную печку можно в два места:

Следует принимать во внимание размеры доступного свободного пространства при выборе вспомогательного отопительного устройства

Процесс установки дополнительного радиатора предусматривает следующие шаги.

Преимущества и недостатки

Прежде чем приступать к работе, на которую ориентировочно уйдёт 4–5 часов, стоит взвесить все за и против. На самом деле установка вспомогательного отопителя — это не настолько хорошее решение. У него есть свои очевидные недостатки. К преимуществам следует отнести:

Недостатков больше, как мы считаем.

Как вы считаете, действительно ли вспомогательная печка может решить проблему штатной системы отопления? Оставляйте свои комментарии, делитесь мнением и рассказывайте, что вы предпринимали для обеспечения нужного уровня комфорта в салоне ВАЗ-2106.

Печка не греет ваз 2109

Так же отопитель может не работать из-за неисправного термостата. Термостат не открывается на горячую и как следствие охлаждающая жидкость гоняется по малому кругу. В таком случае термостат необходимо заменить на исправный.

Еще одной причиной может быть не до конца открытый краник печки. Он управляется тросиком и зачастую открывается не до конца. Попробуйте открыть его в ручную. Но будьте аккуратны! Это достаточно проблемная деталь всех переднеприводных авто данного семейства. После нескольких открытий/закрытий краник может дать течь. Поэтому выполняйте работы с ним предельно аккуратно.

Это были самые распространенные причины плохой работы отопителя. Теперь, зная почему печка греет плохо на ваз 2109

вы сможете самостоятельно устранить неполадку на своем автомобиле.

Одновременно воздух печке ВАЗ 2109 может принести и пользу, и вред. Все зависит от соблюдения правил эксплуатации автомобиля, а также условий, в которых оно осуществляется. В любом случае, если печки ВАЗ 2109 вышли из строя, это не повод сразу же обращаться к профессиональным автомеханикам. Вполне реально изучить устройство печки ВАЗ самостоятельно и попытаться устранить проблему. Если это мероприятие не увенчалось успехом, то можно будет обратиться к мастеру, для которого ремонт печки ВАЗ — это рядовая и довольно обыденная процедура.
