Замена без снятия панели

Народный способ подойдет только в том случае, когда меняем только радиатор. Если же решено провести полную ревизию отопителя, и помимо самого теплообменника проверить и отрегулировать заслонки, поменять уплотнители, то в этом случае придется снимать переднюю панель, чтобы обеспечить полный доступ к корпусу для его разборки.

Инструменты и оснащение

Для выполнения замены методом, который не подразумевает снятие передней панели, потребуется:

новый радиатор (ремонт радиатора Шевроле Ланос невозможен и поэтому проще приобрести и установить новую деталь);
резиновые трубки печки (которыми теплообменник подключается к системе охлаждения);
набор ключей и головок (стандартных размеров);
отвертки (крестовые, плоские, длинные, короткие);
ветоши;
антифриз;
фонарик.

Упростить разборку позволит наличие гибкого удлинителя, набора крестовых и плоских бит и воротка с трещоточным механизмом (встречаются в наборах инструментов для ремонта автомобиля). С помощью гибкого удлинителя без проблем удастся добраться и выкрутить крепежи, расположенные в труднодоступных местах.

Технология выполнения работ

Подготовив необходимое оснащение, приступаем к работе. При этом один из этапов разборки подразумевает работу под авто, поэтому еще нужна смотровая яма.

Видео: Замена радиатора печки Lanos

Замена радиатора Ланос выполняется так:

Обесточиваем бортовую сеть (отсоединяем клемму с АКБ).
Сливаем антифриз с двигателя.
Со стороны моторного отсека отсоединяем трубки подачи ОЖ в печку (они «прикипают» к патрубкам радиатора, но если есть трубки на замену, то можно их срезать).
Забираемся под авто. Находим соединение тяги рычага КПП с коробкой передач, раскручиваем стяжной хомут и отсоединяем тягу.
Перебираемся в салон. Демонтируем и извлекаем передние сиденья.
Демонтируем накладки центрального тоннеля (сначала заднюю, потом переднюю).
Откручиваем 4 крепежных болта, которыми крепится кулиса рычага КПП к центральному тоннелю. Снимаем рычаг вместе с кулисой, потянув его в сторону заднего сиденья, и вытаскиваем его из салона.
Откручиваем крепление двух стоек, установленных между центральной консолью панели и тоннелем и снимаем их. Пол под панелью лучше застелить куском полиэтиленовой пленки (чтобы при дальнейшей разборке, остатки ОЖ не попали на проводку, проходящую по тоннелю).
За центральной консолью снизу находим нижнюю крышку корпуса печки, являющуюся дополнительно распределителем воздушных потоков в зону ног. Эта крышка фиксируется на 3-х саморезах (2 — спереди, 1 – сзади), которые выкручиваем, и снимаем крышку.
Под распределителем располагается нижняя крышка корпуса. Она крепится 8-ю саморезами по периметру (к некоторым крепежам добраться сложно, и здесь пригодится гибкий удлинитель). Выкручиваем саморезы.
Далее действия зависят от комплектации авто. На моделях без кондиционера нижняя крышка снимается без проблем. А вот в версиях с кондиционером снять крышку мешает дренажный патрубок. И здесь можно поступить двумя путями: с силой потянуть крышку в сторону салона и вниз (но так можно ее повредить) или же отрезать дренажный патрубок (в процессе сборки вместо него поставим отрезок трубки).
Когда снимем крышку, появится доступ к самому радиатору. Он в передней части удерживается пружинным фиксатором, а сзади – саморезом. Убрав крепежи, извлекаем потекший или забитый теплообменник и на его место устанавливаем новый.

Сборку салона выполняем в обратной последовательности.

Хотя некоторые этапы разборки сделать непросто и неудобно, замена радиатора Ланос без демонтажа панели позволяет выполнить работы за один день и самостоятельно.

Система отопления салона Шевроле Ланос Сенс и Шанс

Автомобили Ланос выпускались с двумя типами систем отопления — независимая и с кондиционером. На Ланосах печка находится в нижней части по центру консоли под пластиковым кожухом. Именно в центральной части торпеды и располагается главная составляющая печки — теплообменник. Конструктивная схема отопителя салона автомобиля Шевроле и ДЭУ Ланос представлена на фото ниже.

На схеме представлены следующие узлы:

Заслонка, посредством которой происходит регулирование распределения поступающего теплового воздуха на стекла и в салон
Распределительная верхняя заслонка подачи воздуха — обеспечивает переключение между отоплением и охлаждением
Теплообменник
Заслонка, посредством которой регулируется температура воздуха — холодный и горячий. Эта заслонка заменяет кран отопителя, который на таких автомобилях, как Славута, ВАЗ-2101 до ВАЗ-2109, применяется для перекрытия подачи теплоносителя к радиатору
Радиатор кондиционера
Электромотор вентилятора
Заслонка, посредством которой регулируется подача воздуха в систему — область всасывания. В режиме А — воздух поступает снаружи, а включение режима В — обеспечивает подачу воздуха из салона (режим рециркуляции)
Нижняя заслонка — ограничивается подача холодного воздуха в салон
Главный воздуховод отопителя и кондиционера, обеспечивающий подачу теплого и холодного воздуха в салон
Патрубки для обдува лобового стекла и боковых стекол
Обдув боковых стекол

Принцип работы системы отопления салона автомобиля Ланос имеет такой вид:

Воздух, который направляется к теплообменнику, регулируется посредством заслонки 4
Нагнетание воздуха обеспечивается посредством электродвигателя вентилятора 6
Посредством системы воздуховодов обеспечивается поступление прогретого воздуха для обогрева салона (через главный канал), а также для прогрева лобового стекла и боковых окон

Если печка не включается, то причина скрывается в неисправности электромотора вентилятора. Если же печка работает на Ланосе, но при этом дует холодным воздухом, то причины поломки нужно искать непосредственно в теплообменнике.

Это интересно! Чтобы продлить срок службы радиатора печки и системы охлаждения двигателя, следует использовать высококачественные охлаждающие жидкости. Кроме применения качественных ОЖ, нужно уметь их правильно выбирать.

Чистим отопитель без демонтажа

Как промыть радиатор печки, не снимая его с автомобиля? Казалось бы, этот процесс достаточно сложный и трудоемкий, но на самом деле все не так сложно. Для начала автомобиль нужно установить на яму или эстакаду, и слить всю охлаждающую жидкость из системы. Перед этим желательно прогреть двигатель до рабочей температуры. Так ОЖ стечет быстрее. После этого необходимо отсоединить шланги от входящего и выходящего патрубков радиатора, ослабив отверткой крепление хомутов.

Теперь нам потребуются два шланга, которые нужно будет таким же образом подсоединить к патрубкам. Прежде чем промыть радиатор печки автомобиля заранее приготовленным или купленным средством, желательно прополоскать его обычной водой. Такое решение позволит избавиться от мягкой грязи, еще не успевшей отложиться на стенках.

Промывать, естественно, нужно проточной водой. Для этого подключите к входному патрубку радиатора один шланг, к выходному – другой. Воду подайте на первый. Промывайте отопитель не менее 5-7 минут.

Только после этого можно приступать к заливке чистящего средства. Предварительно перекрыв выходной патрубок, залейте раствор в радиатор, пока он не заполнится полностью. Теперь дайте отопителю некоторое время, чтобы грязь могла откиснуть. Через несколько часов жидкость необходимо слить, а печку снова промыть проточной водой.

Этап №1 — добираемся до кожуха

Ремонт печки Шевроле Ланос сам по себе не столь сложен, труднее получить доступ к нижнему кожуху. В стандартной вариации необходимо полностью снять торпеду, что занимает большое количество времени. Однако есть альтернатива — добраться до радиатора печки с нижней стороны, осуществив ремонт печки Lanos без снятия торпеды. Для этого необходимо будет сделать следующее:

Убрать оба передних кресла;
Снять шланги трубопровода и слить антифриз либо тосол в отдельную ёмкость;
Ослабить хомут, присоединённый к рычагу КПП и до конца открутить крепёжный болт;
Вытянуть ось рычага из узла тяги. Чтобы облегчить себе процесс обратного сбора, точку соединения оси и узла пометьте маркером.

Все эти манипуляции добавят нам немного рабочего пространства. Однако ремонт печки, а, точнее, её демонтаж будет возможен лишь после того, как вы снимете с боковых сторон металлические крепежи. Речь идёт о деталях, при помощи которых соединены пол и консоль.

ВАЖНО! Снятие печки Ланос должно производиться исключительно при холодном моторе

Диагностика и устранение неисправностей

Поскольку все элементы системы отопления взаимосвязаны, выяснить причину неисправности иногда бывает довольно сложно. Аналогичные симптомы могут возникать по разным причинам. В холодное время года основным признаком неисправной работы печки является плохой обогрев — в салон поступает холодный или чуть тёплый воздух. Это может происходить по следующим причинам.

Неисправность термостата охлаждающей системы двигателя. В результате антифриз не нагревается до рабочей температуры. Это можно проверить, не снимая термостата. Нужно рукой потрогать шланг, идущий с выхода термостата к радиатору охлаждения. Если после запуска холодного двигателя он начинает сразу нагреваться, термостат не перекрывает поток ОЖ, позволяя ей течь по большому кругу через радиатор системы охлаждения. При исправном термостате температура шланга должна увеличиваться постепенно до 70–80 °C.
Образование внутри радиатора воздушной пробки, затрудняющей движение ОЖ. Радиатор печки перестаёт нагреваться, при этом часто включается вентилятор принудительного охлаждения основного радиатора. Избавиться от воздушной пробки довольно просто. Нужно остановить автомобиль на любом крутом подъёме или заехать на эстакаду под углом от 30–35 °C. Затем следует открыть расширительный бачок и на холостом ходу несколько раз резко нажать на педаль акселератора. Если это не помогло, радиатор, скорее всего, забит грязью и отложениями.
Закупорка каналов радиатора печки. ОЖ протекает через радиатор с трудом или совсем не протекает. Признаком этой неисправности является большая разница температур входного и выходного патрубков радиатора. Чаще всего такая ситуация возникает при использовании некачественного тосола. Проще всего в этом случае заменить радиатор. Однако его можно попытаться промыть специальными химически агрессивными растворами или лимонной кислотой. Приготовить раствор лимонной кислоты несложно. В 1 литре тёплой воды растворяется 400 г кислоты, затем добавляется ещё 3 литра холодной воды, и раствор заливается в радиатор.
Радиатор можно промыть специальными химически активными составами или раствором лимонной кислоты
Забивка сот радиатора листьями, пухом и другим мусором с улицы. Это не позволяет воздушному потоку проходить через соты радиатора и нагреваться. При этом температура входного и выходного патрубков почти одинакова. Проблему можно решить, полностью открыв заслонки и поместив во входное отверстие для наружного воздуха шланг от пылесоса. Создаётся обратная тяга, и удаляется мешающий движению воздуха мусор.
Разрушение крепления радиатора. При этом образуется щель, через которую холодный воздух, минуя радиатор, попадает в салон. Крепёж радиатора разработан крайне неудачно. Он изготовлен из пластика, который из-за низкого качества и перепада температур легко деформируется. Чтобы этого не произошло, крепление радиатора следует усилить дополнительными приспособлениями.
Так как штатный крепёж радиатора разработан крайне неудачно, он усиляется дополнительными скобками
Нарушение герметичности швов вентиляционного короба. В результате в салон попадает холодный наружный воздух. Решается проблема просто — швы заливаются любым герметиком или закрываются уплотнителем.
При нарушении герметичности швов на стыки центральной панели наносится герметик

Как снять приборную панель на Шевроле Ланос по инструкции

Если с подготовительной частью работ трудностей не возникло, тогда продолжаем выполнение работ по снятию торпеды на Ланосе.

С водительской стороны торцевой части торпеды нужно снять крышку. Для ее снятия используется плоская отвертка или путем нажатия на нее пальцем. После отщелкивания крышки, необходимо внимательно смотреть, чтобы не растерять стальные скобы
Через образовавшееся отверстие необходимо рукой выдавить блок, который отвечает за корректировку фар. Он крепится за счет выступов в виде защелок
К блоку подключен штекер, который следует отключить. При этом сразу же необходимо к штекеру примотать кусок изоленты, и сделать соответствующую запись «на блок корректора фар»
Далее перемещаемся к центральной части торпеды, и воспользовавшись шлицевой отверткой, следует поддеть «U-образную» обшивку магнитолы. Для этого следует изначально отщелкнуть ее в верхней части, а затем потянуть на себя и вниз. Крепится она в нижней части на защелках
Под защелкой располагаются винты крепления. Необходимо крестовой отверткой выкрутить нижние винты крепления полочки для документов
Вывинчиваются также винты крепления выдвижного подстаканника
В верхней части ниши находятся два крепежных винта, посредством которых фиксируется магнитола. Все вывинчиваемые винты рекомендуется подписывать, чтобы при сборке не пришлось их подбирать
После этого извлекается магнитола, за которой находятся провода с фишками подключения. После их отключения, требуется промаркировать фишку, хотя ее трудно будет перепутать
Далее требуется демонтировать панель печки. Она крепится двумя саморезами, которые показаны на фото. После выкручивания саморезов, нужно потянуть панель управления на себя. Снять ее полностью не получится, так как еще понадобится отключить разъемы питания и тросики
Далее следует отсоединить тросики регулировки заслонок печки. Один их них находится со стороны водителя под правой ногой, где и требуется его отсоединить. Для этого он снимается с кольца, и отщелкивается фиксатор. После этого рекомендуется его подписать
Находясь в левой части, необходимо отсоединить «лягушку» включения стоп-сигналов. Для ее снятия нужно провернуть в сторону на 45 градусов, и извлечь
Еще два тросика находятся в отверстии снятого бардачка. Изначально демонтируется тросик регулировки поступления воздуха из салона или улицы
После этого отсоединяется еще один тросик, который отвечает за регулировку подачи воздуха — холодный и горячий
Чтобы извлечь панель крепления БУП (блок управления печки), необходимо отключить два разъема, не забыв их промаркировать
Теперь выкручиваются винты крепления декоративной накладки панели управления. Два винта крепления находятся под извлеченной панелью блока управления печки. Показано на фото ниже
Далее вывинчивается два крепежных винта в верхней части панели приборов
Выкручиваются также винты крепления панели в месте расположения блока корректировки фар
После этого потребуется сместить панель приборов, и обеспечив доступ к фишкам подключения аварийки и противотуманок, отсоединить их с последующей маркировкой
Накладка панели демонтируется с автомобиля. Под демонтированной панелью следует выкрутить 4 крепежных винта приборки. Два из них располагаются справа и 2 слева
После этого можно произвести демонтаж приборной панели с отключением 3 фишек. Не забываем промаркировать фишки

На этой стадии завершается второй этап выполнения работ по снятию передней панели с автомобиля Ланос, Сенс и Шанс. Все эти автомобили имеют одинаковую форму кузова седан и хэтчбек, а также идентичный салон. Сделав небольшой перерыв, следует продолжить выполнение работ.

Функции, устройство и принцип действия радиатора печки

Радиатор (конвектор, теплообменник) печки — важнейший узел системы отопления салона любого автомобиля. Печка обеспечивает создание и поддержание комфортной для водителя температуры. Это особенно актуально в холодное время года. Кроме этого, отопитель предотвращает запотевание автомобильных стёкол.

Система отопления состоит из следующих узлов и деталей:

корпус;
радиатор печки;
патрубки теплообменника;
регулирующий кран;
вентилятор;
электромотор вентилятора;
воздуховоды и распределительные заслонки.

Система отопления нагревает поступающий в салон воздухРоль теплоносителя выполняет антифриз, циркулирующий по системе охлаждения. Когда силовой агрегат прогрет и температура охлаждающей жидкости (ОЖ) достигает 50 °C, её можно использовать для обогрева салона. В зависимости от положения крана в радиатор поступает определённое количество горячего тосола. Вентилятор направляет поток воздуха из подкапотного пространства в салон. Этот воздух проходит через соты радиатора, получая тепло от разогретого антифриза. Чем больше тосола проходит через теплообменник, тем больше тепла передаётся воздуху. Поток разогретой ОЖ в радиаторе можно регулировать краном.

Радиатор печки Chevrolet Lanos имеет довольно простое устройство

В зависимости от модели авто температура воздуха в салоне регулируется различными способами — регулировочным краном, скоростью вращения вентилятора и положением воздушных заслонок. Нагретый воздушный поток регулируется и распределяется по разным направлениям. Направив тёплый воздух на лобовое и передние боковые стёкла, можно предотвратить их запотевание. С помощью заслонок можно направить воздух в область ног, лица и на определённые места боковых стёкол. Обдув лобового стекла также необходим для создания слегка повышенного давления, чтобы в салон не попадала пыль и грязь с улицы. Таким образом для водителя и пассажиров обеспечивается максимально комфортный микроклимат.

Особенности конструкции отопителя несколько ограничивают его работу. Так, печку нельзя включать на холодном двигателе. Нужно дождаться нагрева ОЖ до 50–60 °C. В противном случае двигатель будет прогреваться гораздо дольше, особенно в сильный мороз. Кроме этого, из-за повышенной влажности в салоне начнут запотевать стёкла. Поэтому в качестве дополнительных иногда устанавливают водные и воздушные обогреватели. Это зависит от конструктивных особенностей системы отопления конкретной модели автомобиля.

Диагностика и устранение неисправностей

Неисправность термостата охлаждающей системы двигателя. В результате антифриз не нагревается до рабочей температуры. Это можно проверить, не снимая термостата. Нужно рукой потрогать шланг, идущий с выхода термостата к радиатору охлаждения. Если после запуска холодного двигателя он начинает сразу нагреваться, термостат не перекрывает поток ОЖ, позволяя ей течь по большому кругу через радиатор системы охлаждения. При исправном термостате температура шланга должна увеличиваться постепенно до 70–80 °C.
Образование внутри радиатора воздушной пробки, затрудняющей движение ОЖ. Радиатор печки перестаёт нагреваться, при этом часто включается вентилятор принудительного охлаждения основного радиатора. Избавиться от воздушной пробки довольно просто. Нужно остановить автомобиль на любом крутом подъёме или заехать на эстакаду под углом от 30–35 °C. Затем следует открыть расширительный бачок и на холостом ходу несколько раз резко нажать на педаль акселератора. Если это не помогло, радиатор, скорее всего, забит грязью и отложениями.
Закупорка каналов радиатора печки. ОЖ протекает через радиатор с трудом или совсем не протекает. Признаком этой неисправности является большая разница температур входного и выходного патрубков радиатора. Чаще всего такая ситуация возникает при использовании некачественного тосола. Проще всего в этом случае заменить радиатор. Однако его можно попытаться промыть специальными химически агрессивными растворами или лимонной кислотой. Приготовить раствор лимонной кислоты несложно. В 1 литре тёплой воды растворяется 400 г кислоты, затем добавляется ещё 3 литра холодной воды, и раствор заливается в радиатор.
Радиатор можно промыть специальными химически активными составами или раствором лимонной кислоты
Забивка сот радиатора листьями, пухом и другим мусором с улицы. Это не позволяет воздушному потоку проходить через соты радиатора и нагреваться. При этом температура входного и выходного патрубков почти одинакова. Проблему можно решить, полностью открыв заслонки и поместив во входное отверстие для наружного воздуха шланг от пылесоса. Создаётся обратная тяга, и удаляется мешающий движению воздуха мусор.
Разрушение крепления радиатора. При этом образуется щель, через которую холодный воздух, минуя радиатор, попадает в салон. Крепёж радиатора разработан крайне неудачно. Он изготовлен из пластика, который из-за низкого качества и перепада температур легко деформируется. Чтобы этого не произошло, крепление радиатора следует усилить дополнительными приспособлениями.
Так как штатный крепёж радиатора разработан крайне неудачно, он усиляется дополнительными скобками
Нарушение герметичности швов вентиляционного короба. В результате в салон попадает холодный наружный воздух. Решается проблема просто — швы заливаются любым герметиком или закрываются уплотнителем.
При нарушении герметичности швов на стыки центральной панели наносится герметик

Замена радиатора печки

http-equiv=»Content-Type» content=»text/html;charset=UTF-8″>>Радиатор печки — основная проблема некорректной работы системы отопления салона Chevrolet Lanos.
Наиболее простой способ решения этой проблемы — замена радиатора. Работа довольно сложная, трудозатратная и дорогостоящая. Специалисты в автосервисе при замене радиатора полностью разбирают торпедо в салоне.

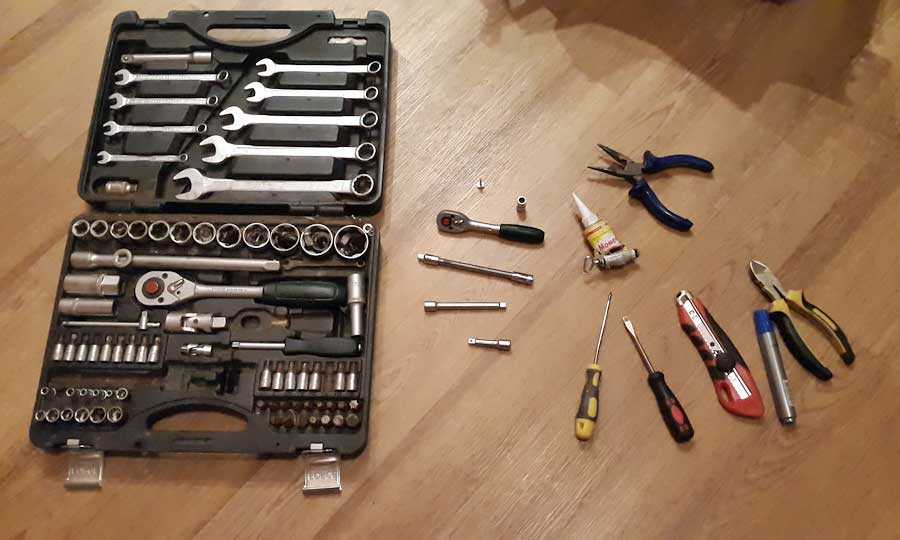

Однако работу можно выполнить и своими руками, не снимая торпедо. Для этого потребуется смотровая яма или эстакада и следующие инструменты:

набор гаечных ключей и накидных головок;
крестообразная и шлицевая отвёртки;
канцелярский нож;
клей «Момент»;
утконосы.

Для замены радиатора потребуется стандартный набор слесарных инструментов

Устройство и крепление корпуса печки не зависит от наличия в автомобиле кондиционера. Поэтому для всех моделей Chevrolet Lanos порядок замены радиатора печки одинаков.

Установка нового или промытого радиатора печки производится в обратном порядке.

Радиатор можно заменить и другим способом. Для этого потребуется снять и извлечь из салона торпедо. Эту операцию можно произвести своими силами за полчаса, не снимая передних сидений. Торпедо вынимается из салона вместе с корпусом печки, открывая доступ к элементам системы отопления салона.

Выбор нового радиатора печки для Chevrolet Lanos

Для Chevrolet Lanos подойдёт радиатор печки от модели Chevrolet Sens, имеющий такие же размеры. Можно приобрести теплообменники с ленточной или пластинчатой системой охладительных рёбер. Кроме того, на рынке можно встретить ленточно-пластинчатые сборные и трубчато-ленточные паяные алюминиевые радиаторы таких производителей, как NISSENS, AVA, NRF, DAC, GROG, KMC с количеством магистральных трубок от 16 до 22. Стоимость изделий может сильно отличаться в зависимости от конструкции, качества исполнения и производителя.

Таким образом, отремонтировать и заменить радиатор печки автомобиля Chevrolet Lanos, последовательно выполняя инструкции профессионалов, довольно просто. Потребуется лишь свободное время и стандартный набор слесарных инструментов.

Занимаюсь копирайтингом уже 6 лет, последние 4 года выбрал для себя это направление работы как основное. Безупречно владею русским языком, английский знаю на среднем уровне. За это время написаны тысячи текстов на самые различные темы.

Ответ:
В целом, конструкция печки Daewoo Lanos довольно не плохая и в большинстве автомобилей не вызывает проблем. В случае, если плохо или вообще не подается теплый воздух в салон автомобиля, очевидно проблема существует в блоке управления отопителем. Чтобы убедится в правильности диагноза, рекомендую снять блок с регуляторами и проверить тросы, который идут от ручек управления к заслонкам. Скорей всего проблема именно в этом. Также проверьте электродвигатель печки, работает ли он на всех режимах, случается, что из- за поломки переключателя, моторчик работает на минимальных оборотах и теплый воздух слабо подается в салон. Помимо этого, некоторые владельцы Ланосов, сталкиваются с проблемой ослаблением крепления мотора печки, за счет этого его вентилятор не подает всю порцию воздуха в салон, следовательно, печка Daewoo Lanos плохо греет.

Замена радиатора печки

Радиатор печки — основная проблема некорректной работы системы отопления салона Chevrolet Lanos. Наиболее простой способ решения этой проблемы — замена радиатора. Работа довольно сложная, трудозатратная и дорогостоящая. Специалисты в автосервисе при замене радиатора полностью разбирают торпедо в салоне.

набор гаечных ключей и накидных головок;
крестообразная и шлицевая отвёртки;
канцелярский нож;
клей «Момент»;
утконосы.

Автомобиль загоняется на смотровую яму (оптимальный вариант).
Снимаются передние сиденья. Для этого под каждым из них откручивается по 4 болта.
Под водительским сиденьем отсоединяется датчик ремня безопасности.
Выкручиваются три самореза, и снимается пластиковый кожух КПП.
Выкручиваются два самореза, и снимается кожух ручного тормоза. При замене радиатора печки снимаются передние сиденья, пластиковые кожухи МКПП и ручного тормоза
Из смотровой ямы снимается хомут крепления тяги коробки передач. Для извлечения тяги управления КПП из смотровой ямы необходимо снять хомут
Снимается патрубок, через который сливается конденсат от кондиционера. Для извлечения механизма управления МКПП снимается патрубок для слива конденсата
Откручиваются четыре болта крепления, и рычаг КПП вместе с тягой вынимается из салона. Механизм управления коробкой передач можно извлечь только из салона
Откручиваются гайки и болты крепления, и снимаются боковины, соединяющие кожух центральной панели с кузовом. Снимаются боковины, соединяющие кожух центральной панели с кузовом, и освобождается сам кожух
Снимается нижняя часть распределителя, направляющего воздушные потоки в область ног. Для этого выкручиваются три самореза — два вверху около магнитолы и один снизу. Если мешает жгут, отвёрткой поджимаются усики клипсы, и жгут вытаскивается из отверстия. Нижняя часть распределителя, направляющего воздушные потоки в область ног, крепится тремя саморезами
Демонтируется нижняя часть корпуса отопителя, который крепится на 10 саморезах. Откручиваются только 8, поскольку 2 самореза уже выкручены при снятии распределителя. Так как конструкцией такой вариант демонтажа не предусмотрен, снимать кожух в ограниченном пространстве следует чрезвычайно внимательно и аккуратно, чтобы не повредить его. Для снятия нижней части корпуса печки, закрывающей радиатор, откручиваются восемь саморезов
Открывается доступ к радиатору. Перед его снятием необходимо слить из системы ОЖ и отсоединить патрубки, по которым антифриз поступает в радиатор.
Радиатор освобождается от защёлки, расположенной снаружи. Кроме этого, снимается скоба с тыльной стороны. После этого радиатор можно вынуть. Чтобы извлечь радиатор печки, нужно отсоединить скобу и защёлку
Получив доступ к заслонке, регулирующей температуру, проверяется её работоспособность. Она может не полностью перекрывать поток холодного воздуха при установке регулятора температуры в максимальное положение. В этом случае на неё можно наклеить уплотнитель или отрегулировать тросик управления. Если заслонка не полностью перекрывает поток холодного воздуха, на нее клеится уплотнитель

Установка нового или промытого радиатора печки производится в обратном порядке.

Выбор нового радиатора печки для Chevrolet Lanos
