Необходимость работоспособности системы абс на грузовиках

Диагностика АБС

Антиблокировочная система имеет встроенную самодиагностику

, контроль над собственной работоспособностью система осуществляет непрерывно. Для принудительной проверки работоспособности с целью поиска неисправностей необходимо задействовать режим принудительной диагностики.

Активизация режима производится нажатием и удержанием определённое время клавиши диагностики АБС

на панели выключателей при включенном состоянии выключателя аккумуляторных батарей и замка выключателя приборов и стартера (ротор замка должен быть повёрнут ключом в положение «I»). Состояние системы отображается выводом светового мигающего кода на диагностическую лампу.

Световой мигающий код о характере неисправности и неисправном элементе системы состоит из двух информационных блоков, представляющих собой два блока световых вспышек. Неисправный компонент и характер неисправности определяются по числу вспышек диагностической лампы соответственно в первом и втором блоках, согласно таблицам Световые коды состояния элементов АБС WABCO, Световые коды состояния элементов АБС KNORR BREMZE и Световые коды состояния элементов АБС ЭКРАН.

Если диагностическая лампа горела до входа в режим диагностики, значит в системе имеются активные ошибки, т.е. ошибки, присутствующие на момент диагностики. После вывода кодов всех ошибок лампа горит постоянно.

Активизация режима принудительной диагностики АБС

ф. «WABCO» и ф. «KNORR-BREMSE» производится нажатием и удержанием в нажатом состоянии клавиши в течение 0,5 — 3 с (для WABCO) и 0,5 — 8 с (для KNORR-BREMSE). Если в системе имеются активные ошибки, диагностическая лампа гаснет примерно на 1с, а затем:

• для АБС ф. «WABCO» , выдается циклически повторяющийся код одной активной ошибки через каждые 4 с до устранения данной неисправности (длительность каждой вспышки составляет 0,5 с, пауза между вспышками 0,5 с, между блоками — 1,5 с). После устранения неисправности необходимо в выключателе приборов и стартера ротор замка повернуть ключом сначала в положение «0», а затем в положение «I». Если в системе присутствуют несколько активных ошибок, то после устранения первой ошибки будет, выдаваться световой код второй активной ошибки и т.д. (до устранения всех неисправностей).
• для АБС ф. «KNORR-BREMSE» , один за другим выдаются коды неисправностей (длительность каждой вспышки составляет 0,5 с, пауза между вспышками 0,5 с, между блоками — 1,5 с, интервал между кодами — 4,5 с).

Если активных ошибок нет, то в режиме диагностики выдаются последовательно световые коды 4-х последних пассивных или «плавающих» ошибок, т.е. ошибок, которые были, но в момент диагностики отсутствуют (или остались не стертыми в памяти блока автоматически или вручную). После вывода кодов пассивных ошибок лампа гаснет.

При отсутствии отказов или неисправностей, выдается световой код 1-1 (по одной вспышке контрольной лампы в каждом информационном блоке).

Активизация режима принудительной диагностики АБС НП РУП «ЭКРАН»

производится путем нажатия и удержания в нажатом состоянии клавиши диагностики в течении 3 — 16 с. Если в системе имеются активные ошибки, диагностическая лампа гаснет примерно на 1 с, затем выдается стартовый информационный блок (длительность стартового импульса — 5 с, первой паузы — 2,5 с, разделительного импульса — 2,5 с, второй паузы — 2,5 с). После один за другим выдаются коды неисправностей (длительность каждой вспышки составляет 0,5 с, пауза между вспышками 0,5 с, между блоками — 1,5 с, интервал между кодами — 4 с).

Для вывода кодов пассивных ошибок, необходимо активизировать режим принудительной диагностики (как описано выше), нажать и удерживать в нажатом состоянии клавишу диагностики в течении 3 — 16 с во время второй паузы стартового информационного блока. Световой код о пассивных ошибках будет состоять из трёх импульсов (длительность каждой вспышки — 0,5 с, паузы между ними — 0,5 с), указывающих на режим чтения памяти ошибок, паузы длительностью 2,5 с и последовательностей импульсов кодов ранее обнаруженных неисправностей.

Если в системе нет текущих неисправностей, то световой мигающий код будет состоять только из стартового информационного блока. После устранения неисправностей необходимо в выключателе стартера и приборов ротор замка повернуть ключом сначала в положение «0», а затем в положение «I».

Алгоритм и принцип действия

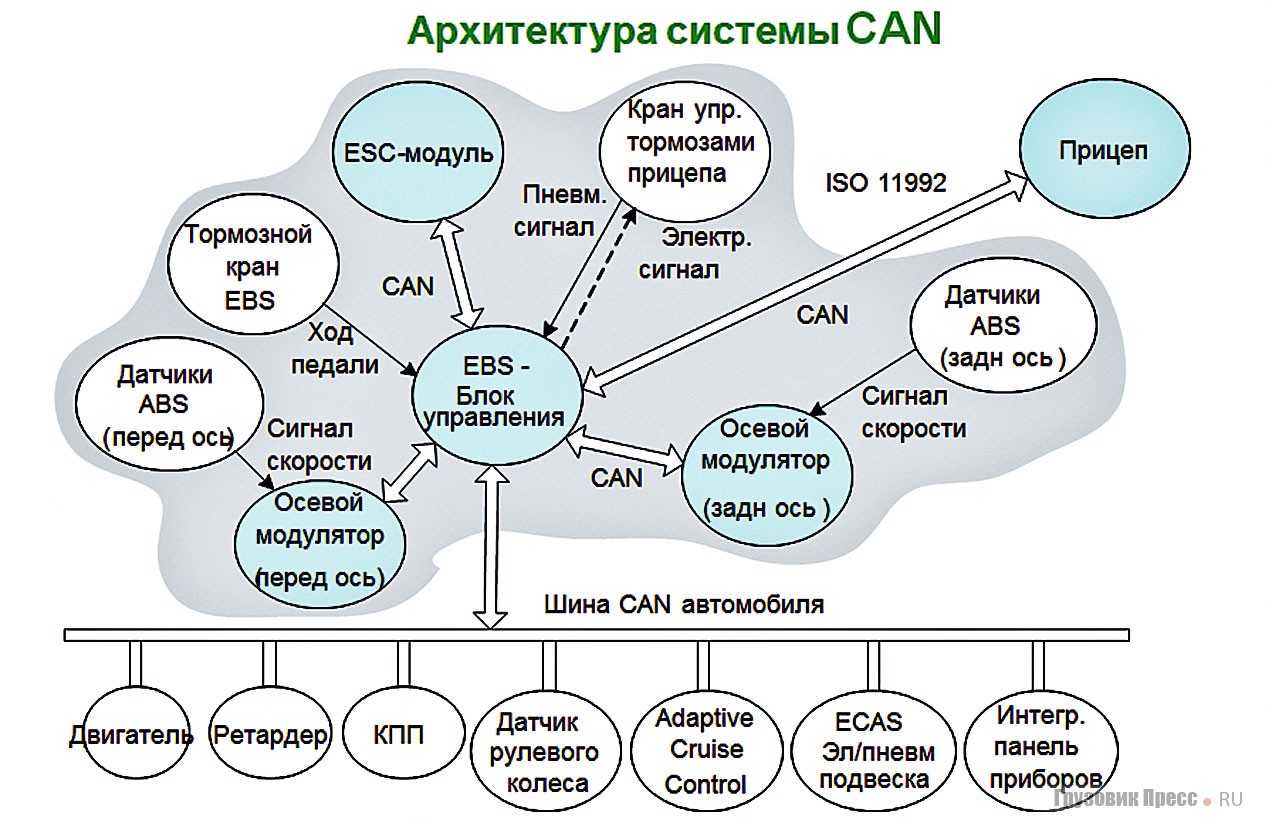

Все приборы, датчики и узлы системы делятся на две основные группы. Первые собирают информацию о текущих показателях движения, важнейшие из которых боковое ускорение и показатель начала вращения автомобиля вокруг оси, и передают данные блоку управления. Вторая группа состоит из исполнительных механизмов, обеспечивающих непосредственное воздействие на колёса автомобиля, создавая стабилизирующий крутящий момент.

Синхронизация с прицепом подразумевает контроль и предотвращает возникновение знакопеременных толкающих и ударных нагрузок в сцепном устройстве. Само собой разумеется, что блок управления постоянно опрашивает все узлы на предмет исправности. Ошибки классифицируются по двум критериям (в документации WABCO ошибки называются актуальные и неактуальные), «активные» и «неактивные». Активные ошибки – это имеющиеся на данный момент неисправности в системе, которые зафиксировал блок управления (обрыв, короткое замыкание). В программе диагностики они отображаются красным цветом и требуют немедленного устранения.

После устранения неисправности блок управления переводит такие ошибки в разряд неактивных (в программе диагностики отображаются синим цветом).

Все когда-либо возникшие ошибки хранятся в памяти блока управления. Неактивные ошибки (синий цвет) можно стереть из памяти. Активные (красные) стереть невозможно. Активную неисправность необходимо устранять. Некоторые параметры в процессе диагностики и настройки системы WABCO EBS 3 можно изменить с помощью диагностической программы EBS 3. При этом диагност должен пройти соответствующий курс обучения WABCO по системе EBS 3 и получить персональный ПИН-код для допуска в возможность перепрограммировать блок управления, но базовые установки в памяти защищены. Это необходимо для того, чтобы исключить ситуацию, при которой отдельно взятый водитель может попросить механика изменить, например, время срабатывания привода тормозов полуприцепа: дескать, сделай мне, чтобы задок хватал пораньше, во избежание складывания поезда при движении на уклоне.

Дело в том, что при испытаниях столь многомерной системы в условиях полигона были филигранно подобраны все эти необходимые параметры, и вмешательство «под конкретного водителя» только навредит.

Кто за что отвечает

Теперь пройдёмся по характеристикам важнейших из этих компонентов. Сердце и мозг системы – электронный блок управления ECU обеспечивает приём команд водителя и руководит работой всех компонентов. Связь с прицепом обеспечивается по CAN-шине (ISO 11992) (рис. 2). Связь с другими блоками осуществляется также через CAN (SAE J 1939), а диагностика проводится через CAN OBD 2 (ISO 14229)

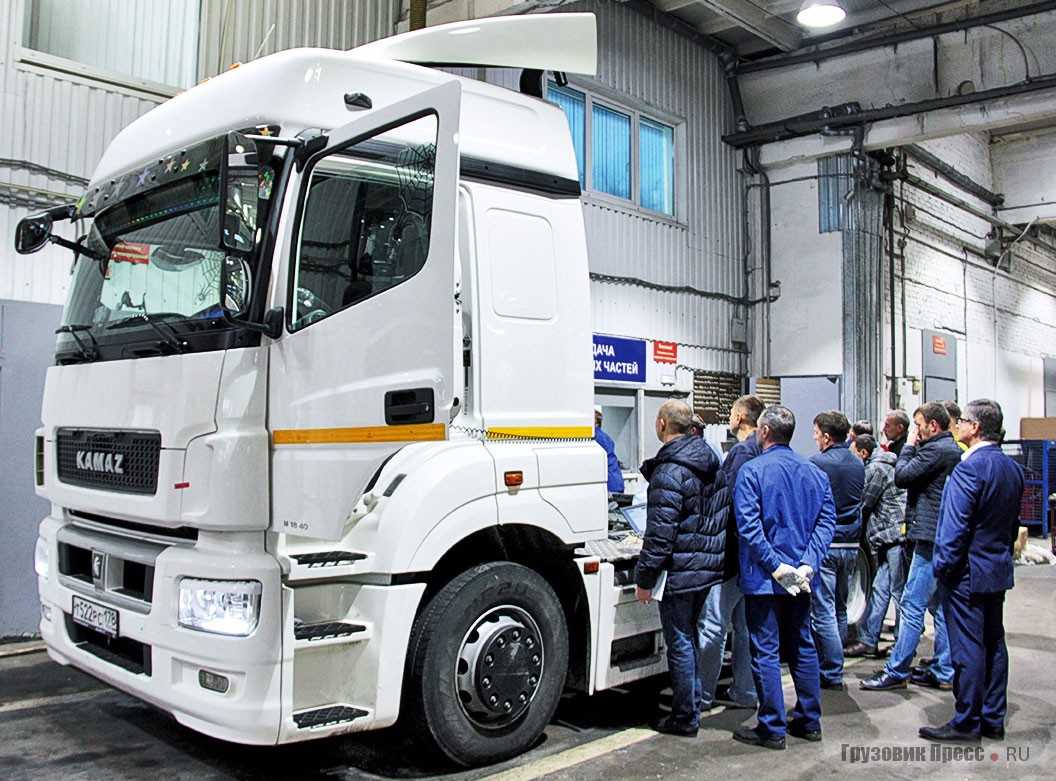

Кстати, важное уточнение именно для соотечественников. У автомобиля КАМАЗ-5490 свой протокол передачи данных OBD, поэтому для диагностики КАМАЗов необходим собственный кабель, код детали – 446 300 364 0 (рис. 3)

Датчик поворота рулевого колеса SAS фиксированно устанавливается на рулевой колонке и измеряет угол поворота рулевого колеса, температурный диапазон его работы от –40 до +85 °С. Обмен данными с блоком управления осуществляется по CAN-шине. При монтаже датчик не требует установки строго в прямолинейном направлении, это положение будет автоматически откалибровано в процессе самообучения системы (diagnostic command).

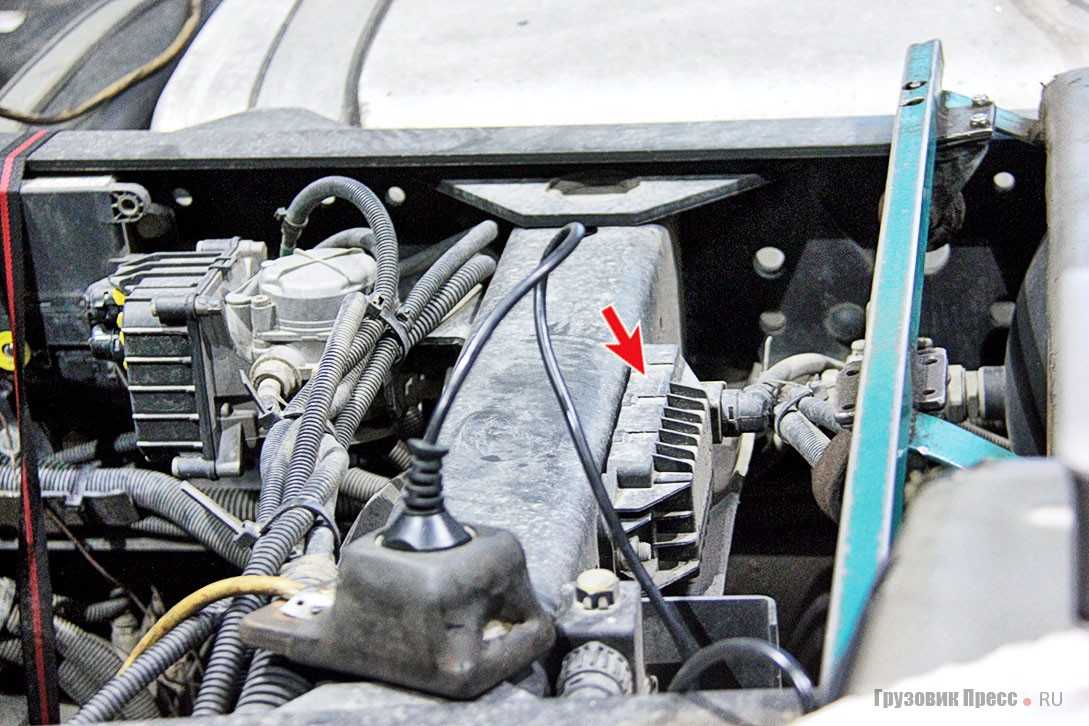

Тормозной кран BST рассчитан на рабочее давление 12,5 бар, максимальное – 15 бар. Пневматическая часть этого двухконтурного крана аналогична обычному, он обеспечивает уменьшение давления в первом контуре (задняя ось) в соотношении 1:1,5.

Одноканальный осевой модулятор 1 Ch Ax Mo с интегрированным разобщающим клапаном отвечает за распределение тормозных сил передней оси, обрабатывая входные сигналы датчиков угловой скорости колёс. Рабочее давление – 12,5–15 бар, напряжение питания для устойчивой работы – 14,5–32 В. Этот же одноканальный модулятор используется и на «ленивых» осях грузовиков с многоосными колёсными формулами.

Двухканальный осевой модулятор 2 Ch Ax Mo имеет два независимых канала управления тормозными силами, включая функцию антиблокировочной системы. Во всём остальном (рабочее давление, напряжение питания, резьбовые байонетные разъёмы) он аналогичен своему одноканальному собрату.

Кран управления тормозами прицепа TCV, рассчитаный на рабочее давление 8,5 бар, имеет один электрический контур управления и один резервный пневматический контур, импульсно управляемый ускорительный клапан и интегрированный разобщающий клапан. Он обеспечивает и защиту от обрыва магистрали управления прицепом в соответствии с требованиями ECE R 13.

Функции, выполняемые краном модулятором EBS

Помимо непосредственного торможения модулятор EBS Wabco выполняет и следующие функции:

1. Антиблокировку колес в случае экстренного торможения. За это отвечает модулятор ABS.
2. Препятствует пробуксовке колес (ASR), как при трогании так и в процессе разгона.
3. Осуществляет контроль за траекторией движения, максимально не позволяя транспортному средству уйти в занос или опрокинуться. При рисках возникновения заноса или опрокидывания модулятор EBS снижает скорость или полностью останавливает автопоезд. Наличие модулятора EBS на прицепе позволяет оптимизировать данную функцию.
4. Тормозит прицеп (CFCS), повышая или понижая давление в специальном узле крепления с тягачом.
5. Постоянно контролирует износ дисков и тормозных фрикционных накладок (WCS).
6. Помогает тронуться с места на подъёмах.

Помимо этого модулятор EBS Wabco постоянно следит за температурой механического тормоза, синхронизирует блокировку дифференциала, сигнализирует о проблемах с замедлением и пр.

Неисправности антиблокировочной системы

Ремонт ABS необходим, если на приборной панели загорелся индикатор (он также может мигать время от времени). Зачастую сигнал активируется после запуска двигателя и не гаснет.

В этой ситуации следует остановить авто, заглушить двигатель и вызвать «Грузовой сервис 24 Вольта» для выявления, устранения неисправности. Это профессиональный ремонт АБС в Москве без потери времени на заезд в стационарные сервисы.

Провоцирует поломки загрязнение, которое выводит из строя датчики и контакты. К сбоям приводит увеличение люфта ступичного подшипника. Блок управления, тормозные модули ломаются из-за воздействия вибрации, физического износа. Чувствительна система к перепадам напряжения в сети. Если оно падает ниже 10,5 В, АБС отключается

Поэтому важно обеспечить стабильное электропитание, следить за зарядом АКБ. Противопоказаны блоку управления перегревы

Температура выше +85° C выводит устройство из строя.

Чтобы предупредить серьезные поломки, эксперты рекомендуют проводить диагностику и обслуживание антиблокировочной системы каждые 10 000 км. Но в реальности этой рекомендации придерживаются единицы водителей. Альтернативное решение – обследовать АБС вместе с проведением ТО мотора, а также при замене тормозной жидкости.

Поставим обманку АБС программно. Выдадим справку для ГИБДД 8-999-999-90-24

Возможности и функции

Итак, EBS третьего поколения компании Wabco умеет обеспечить контроль за замедлением автопоезда, распределив тормозные силы, исходя из фактических нагрузок на оси, синхронизирует тягач и полуприцеп, интегрировав в свою работу не только узлы антиблокировочной системы, но и ретардер, и моторный тормоз. Существуют версии системы для всех типов автопоездов как для седельного тягача с полуприцепом, так и для прицепа с дышлом. Комплексное взаимодействие на каждое колесо позволяет исключить негативное действие поперечных и продольных сил, способных вызвать нарушение заданной траектории движения автомобиля, иными словами привести к заносу и опрокидыванию.

Неоспоримые качества

Часто в обычных тормозных системах распределение тормозного усилия неравномерно. Тормоза, на которые приходиться наибольший объем работы, изнашиваются неоправданно быстро.

Как многим известно, чем выше температура тормозов, тем больший их износ. Электронная тормозная система автоматически регулирует тормозное усилие в зависимости от износа между передним и задними мостами.

EBS распределяет тормозное усилие между тягачом и прицепом, улучшая тем самым стабильность на дороге и снижая износ тормозных накладок. Тормозное усилие приспосабливается под различные типы прицепов и при этом не требуется никакого дополнительного оборудования или настроек.

Хорошее обслуживание – надежные тормоза

Дисковые тормоза с электронной системой EBS, обеспечивают большую безопасность и улучшенную управляемость во всем разнообразии повседневных ситуаций.

Как становиться понятным из вышесказанного, современный грузовой автомобиль представляет собой сложнейший механизм, правильное обслуживание которого возможно только в специализированных центрах силами опытных мастеров.

«САС№1» мы ремонтируем и обслуживаем грузовые автомобили< как отечественного, так и импортного производства.

Ремонт топливной аппаратуры грузовиков, дизельных двигателей и ходовой части и многое другое другое, вот неполный перечень работ выполняемых нашей компанией.

Ремонт грузовых автомобилей – мы №1 по праву.

Устройство и функциональность ABS

Антиблокировочная система на 15% сокращает тормозной путь грузовиков на мокром асфальте и скользком дорожном покрытии, сокращает на 7% износ покрышек, обеспечивая экономию на обслуживании. АБС состоит из:

• электронного блока управления;
• датчиков скорости вращения колес;
• модулей тормозов.

Блок управления анализирует данные, передаваемые датчиками, отдает команды блокам, которые делают движение колес поступательными, не позволяют им скользить, отправляя грузовик в неконтролируемый занос. Так система торможения снижает влияние человеческого фактора, помогает водителю избежать ошибок, которые опасны для жизни, здоровья людей, приводят к материальному ущербу, длительным ремонтам. Чтобы избежать аварийных ситуаций, необходим своевременный ремонт и диагностика АБС. Мы выполним эти все регламентные работы на месте.

Как это работает?

Система EBS работает за счет электрического сигнала посылаемым клапаном ножного тормоза, который регулирует тормозное давление посредством электрических ускорительных клапанов. Более того, электрические датчики, установленные на каждое колесо, считывают скорость автомобиля и уровень изношенности тормозов.

Отмеченные параметры передаются в виде электрических импульсов в электронный блок управления, который моментально реагирует, распределяя адекватное тормозное усилие на каждое колесо.

Кроме того, Модулятор EBS корректирует стратегию своей работы в процессе, в зависимости от потребности в замедлении, в трёх зонах: при показателях до 3 м/с: модулятором проводятся действия для балансировки износа тормозных колодок по осям;

в диапазоне 3,5 м/с – 8 м/с модулятором EBS обеспечивается одинаковое сцепление с дорогой у тягача и прицепа; при показателях выше 8 м/с задействуется аварийное торможение.

Помимо непосредственного торможения, модулятор EBS выполняет дополнительные важные функции:

• Осуществляет контроль за траекторией движения, максимально не позволяя транспортному средству уйти в занос или опрокинуться. При рисках возникновения заноса или опрокидывания модулятор EBS снижает скорость или полностью останавливает автопоезд;
• Тормозит прицеп, повышая или понижая давление в специальном узле крепления с тягачом;
• Постоянно контролирует износ дисков и тормозных фрикционных накладок;
• Помогает тронуться с места на подъёмах;
• Постоянно следит за температурой механического тормоза;
• Синхронизирует блокировку дифференциала,
• Сигнализирует о проблемах с замедлением.

Существуют особенности эксплуатации. Если вы используете разные прицепы – необходимо контролировать тормозное усилие сцепки. Приспособление тормозного усилия, под разные типы прицепов, проходит две стадии: на первой стадии происходит быстрая адаптация подачи давления к тягачу и прицепу. На второй стадии подача давления к прицепу четко корректируется, чтобы оно точно совпадало с тормозным давлением тягача.

Все функции EBS хранятся в блоке управления. Поиск неисправностей осуществляется с помощью диагностической системы EBS.

Благодаря встроенному в каждое колесо индикатору износа, технология обеспечивает гораздо более равномерное торможение, чем большинство обычных систем. И, к тому же, когда остается меньше 20% толщины тормозных накладок, водителя предупредит об этом индикаторная лампочка.

Находится модулятор в задней части рамы и закреплен к поперечине болтами.

Неисправности могут быть механическими – например, отказ клапанов в модуляторе или засор одного из каналов, так и электрическими — когда все датчики и остальные элементы тормозной системы исправны, но все равно горит ошибка.

Замена модулятора — распространенная проблема на Скания. Рекомендуем брать исключительно оригинал.

Мы разобрали для вас модулятор EBS на составные части, так что его устройство подробно можно посмотреть на нашем видео.

А еще обязательно заходите в наши соц. сети, там вас ждет еще больше нового интересного контента:

Ютуб

Группа в Контакте

Роль модулятора EBS в ходовом торможении

EBS контролирует и управляет процессом торможения. Благодаря электрической ступени тормозного крана запрос о торможении водителя подается в электронный блок (ЭБ). Далее в ЭБ запрос преобразуется в тормозные силы на переднюю и заднюю оси.

Модулятор EBS Wabco адаптирует стратегию своей работы в зависимости от запроса на замедление. Различается 3 зоны:

• При показателях до 3 м/с: модулятором проводятся действия для балансировки износа тормозных колодок по осям;
• В диапазоне 3,5 – 8 м/с модулятором EBS обеспечивается одинаковое сцепление с дорогой у тягача и прицепа;
• Показатели выше 8 м/с: задействуется аварийное торможение, при котором все приобретают максимальные значения.

Модулятор EBS  прицепа согласован с тягачом благодаря контрольному клапану, который управляется специальным блоком EBS.

На заметку. Следует отметить, что если электронное управление откажет, то модулятором EBS тормозная система переведется в пневматическое управление. Разница ощущений будет заметна сразу после нажатия педали тормоза.
