Работа контактной системы зажигания карбюраторного двигателя

Схема устройства контактной системы батарейного зажигания:

Виды, устройство и принцип работы системы зажигания а) схема; б) положения ключа выключателя зажигания и стартера; 1 – рычажок прерывателя; 2 – подвижный контакт; 3 – неподвижный контакт; 4 — кулачок; 5 – прерыватель низкого напряжения; 6 — конденсатор; 7, 14, 23 – провода; 8 – выключатель зажигания; 9 – добавочный резистор; 10 – первичная обмотка; 11 – вторичная обмотка; 12 – катушка зажигания; 13 — магнитопровод; 15 – выключатель добавочного резистора; 16 — амперметр; 17 – аккумуляторная батарея (АКБ); 18 – выключатель электродом; 19 – ротор с электродом; 20 — распределитель; 21, 24 – подавительные резисторы; 25 – свеча зажигания; 26 – ключ выключателя зажигания.

Контактная система батарейного зажигания состоит изаккумуляторной батареи 17, катушки зажигания 12, прерывателя 5 низкого напряжения с конденсатором 6, распределителя импульсов высокого напряжения 20, свечей зажигания 25, выключателя зажигания 8, амперметра 16. Прерыватель 5 имеет два контактанеподвижный 3 соединенный с массой и подвижный 2, расположенный на рычажке 1 и соединенный с проводом 7 с первичной обмоткой 10 катушки зажигания. В прерывателе установлен вращающийся валик с кулачком 4, при помощи которого размыкаются контакты. В системе зажигания в качестве источника электрического тока используется генератор переменного тока.

При замыкании контактов прерывателя ток от АКБ проходит по первичной обмотке катушки зажигания, создавая вокруг нее магнитное поле.

Цепь низкого напряжения следующаяположительный вывод АКБ 17 – амперметр 16 – выключатель зажигания 8 добавочный резистор 9 – первичная обмотка 10 — провод 7 – подвижный контакт 2 – неподвижный контакт 3 – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ.

При размыкании контактов прерывателя обесточивается первичная обмотка катушки зажигания и резко уменьшается магнитное поле. Магнитный поток исчезающего поля пересекает витки вторичной и первичной обмоток, при этом индуктируется электродвижущая сила (ЭДС) высокого напряжения во вторичной и ЭДС самоиндукции в первичной обмотках. Возникающие во вторичной обмотке импульсы высокого напряжения подводятся к свечам зажигания в соответствии с порядком работы цилиндров двигателя. Вращающийся ротор 19 своим электродом распределяет импульсы высокого напряжения по электродам крышки распределителя. Частота вращения ротора в 2 раза меньше частоты вращения коленчатого вала и, таким образом, совпадает с частотой вращения кулачка прерывателя.

Положение пластины ротора напротив каждого из электродов крышки распределителя соответствует разомкнутому состоянию контактов прерывателя.

Цепь высокого напряжениявторичная обмотка11 – провод 14 высокого напряжения – подавительный резистор 21 – электрод ротора 19 – один из электродов крышки распределителя 20 – провод 23 — подавительный резистор 24 – свеча зажигания 25 – центральный электрод свечи – боковой электрод свечи – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ 17 – положительный вывод АКБ 17 – амперметр 16 — выключатель зажигания 8 – добавочный резистор 9 – первичная обмотка 10 – вторичная обмотка катушки зажигания 12.

В первичной обмотке ток самоиндукции возникает при замыкании контактов прерывателя. Ток самоиндукции замедляет процесс исчезновения тока в первичной обмотке, нежелательно, так как при размыкании контактов увеличивается период искрообразования между ними, снижаются эффективность и надежность системы зажигания. Параллельно контактам прерывателя включен конденсатор 6. В момент размыкания цепи низкого напряжения конденсатор заряжается током самоиндукции, а затем при разомкнутых контактах разряжается через первичную обмотку.

Выключатель зажигания 8 необходим для остановки работающего двигателя размыканием первичной обмотки катушки зажигания. Он нужен и для включения зажигания перед пуском двигателя. Ключ 26 выключателя зажигания может занимать четыре положения 0 – зажигания выключено; 1 – зажигание включено; 2 – включены зажигание и стартер; 3 – подведено питание к радиоприемнику. В положении 0 ключ можно вставить и вынуть из замка зажигания. После пуска двигателя ключ выключателя зажигания переводят в положение 1.

Выключатель 18 цепи АКБ нужен для отключения батареи от массы при выполнении электротехнических работ и для остановки автомобиля на длительное время. Выключатель 18 защищает электрооборудование от короткого замыкания или от пожара при неисправной проводке, а также позволяет отключить батарею от всех потребителей электрической энергии, непосредственно не отсоединяя провода, отходящие от нее. В этом случае остается включенным аварийное освещение – плафон кабины и розетка переносной лампы.

Контактная группа

Давайте рассмотрим контактный прерыватель. В нём имеется кулачок, на котором находится четыре одинаковых выступа. А также стойка с контактами. С ее помощью происходит размыкание контактной группы. Время от времени необходимо смазывать этот кулачок, нанося на войлок масло.

Оснащен датчик-распределитель зажигания стойкой, к которой при помощи заклепок закреплена ось. На ней имеется текстолитовая втулка, на которой смонтирован небольшой рычажок. На последнем располагается подвижный контакт, который прижат пружиной к неподвижному. Также имеется колодка из текстолита, она соприкасается с выступающими частями прерывателя.

Схема контактной системы зажигания

Замок зажигания. Замок зажигания обычно располагается на рулевой колонке или панели управления. Он контролирует протекание тока между аккумулятором и системой зажигания.
Аккумулятор. Когда двигатель не работает, источником электричества является аккумулятор. Он также дополняет электричество, вырабатываемое генератором,если тот выдает менее 12 вольт.
Распределитель. Распределитель направляет поток тока высокого напряжения от катушки через ручку распределителя зажигания по очереди к каждой из свечей зажигания.
Конденсатор. На корпусе распределителя зажигания крепится устройство под названием конденсатор. Оно обеспечивает отсутствие искры между разомкнутыми контактами прерывателя, что привело бы к обгоранию поверхности контактов.
Свеча зажигания. Ток высокого напряжения проходит по центральному электроду свечи. Затем, в зазоре между центральным и боковым электродами образуется искра, поджигающая топливную смесь в цилиндре.
Привод. Обычно распределитель приводится напрямую от распредвала. Скорость его вращения составляет 1/2 скорости вращения коленвала.
Катушка. Катушка состоит из металлического корпуса, в котором находятся 2 изолированных обмоточных провода, намотанных на сердечник из мягкой стали. Сжатие магнитных полей вокруг первичной обмотки создает во вторичной обмотке ток высокого напряжения, который через распределитель идет к свечам зажигания.

Контактная система зажигания состоит из катушки зажигания, трамблёра, свечей зажигания и высоковольтных проводов.

Генератором высоковольтных импульсов является катушка зажигания, которая работает по принципу повышающего трансформатора. Она соединена с контактами прерывателя. При замкнутом состоянии его контактов, по первичной катушке протекает ток, создавая магнитное поле, силовые линии которого пронизывают вторичную обмотку.

После размыкания контактов магнитное поле пропадает, что приводит к появлению тока индукции во вторичной обмотке, равному 16 -18 кВ. В первичной катушке в этот момент образуется ток самоиндукции, равный примерно 300В, направленный в противоположную сторону от прерываемого тока.

Контактная система зажигания отчего зависит вторичное напряжение

Наличие и сила вторичного напряжения зависит от силы и скорости уменьшения тока самоиндукции в первичной обмотке. Именно ток, возникающий в первичной цепи катушки вызывает, искрение и подгорание контактов прерывателя. Для уменьшения этого эффекта, параллельно контакта подключается конденсатор, который заряжается в момент разрыва контактов и разряжается при появлении тока самоиндукции, ускоряя процесс его угасания.

Конденсатор подбирается для системы зажигания индивидуально для каждого типа двигателя. Его ёмкость обычно находятся в диапазоне 0,17 – 0,35мкФ и любое отклонение приводит к снижению вторичного напряжения.

Для воспламенения рабочей смеси достаточно вторичное напряжения равного 8 – 12 к В. Так как при распределении высокого напряжения и при протекании его по проводам и свечам существуют потери, то для надёжной работы системы вторичное напряжение должно быть 16 – 25 к В. Кроме того повышенное напряжение необходимо для воспламенения бедной смеси при неисправности топливной системы.

Ещё на вторичное напряжение влияет время замкнутого и разомкнутого состояния контактов. Эти величины зависят от профиля кулачка прерывателя и величины зазора и подбираются, как и конденсаторы индивидуально для каждого типа двигателя.

Во время эксплуатации при изменении зазора или износе кулачка происходит снижение вторичного напряжения. При уменьшении зазора и как следствие увеличении угла замкнутого состояния контактов, увеличивается искрение и подгорание контактов прерывателя, а так же медленно исчезает ток самоиндукции.

При увеличенном зазоре уменьшается угол замкнутого состояния, что приводит к снижению силы тока первичной обмотке, хотя и уменьшает искрение на контактах.

Для снижения потерь тока между бегунком и боковыми электродами зазор между ними всего несколько микрон, поэтому в процессе эксплуатации не стоит скоблить и зачищать боковые контакты, что значительно увеличит зазор и снижение вторичного напряжения.

Устройство системы зажигания ГАЗ-53

Для того, чтобы ремонтировать и настраивать СЗ на ГАЗ-53, необходимо знать, как она устроена.

На данных грузовиках установлена бесконтактная СЗ, которая состоит из следующих компонент:

источник питания – АКБ;
коммутатор;
провода;
дополнительное реле;
катушка;
прерыватель-распределитель;
указатель тока;
резисторный элемент;
замок зажигания (выключатель).

Зная устройство СЗ, схему подключения ЗЗ и других ее компонентов, а также функции, которые выполняет каждый элемент, можно по признакам определить неполадки и устранить их причину. Все компоненты СЗ можно распределить на группы по выполняемым задачам.

Для нормальной работы ДВС необходимо выполнение следующих условий:

мощная искра;
соответствие между образованием искры и работой силового агрегата;
отсутствие пропусков образования искры.

Вся система электронного зажигания представляет собой две цепи: первичную и вторичную.

В первичную входят такие элементы:

АКБ с многожильными кабелями большого сечения;
выключатель, подающий питание в цепь;
первичная обмотка;
прерыватель распределитель, находящийся в трамблере;
коммутаторное устройство, обеспечивающее стабильность работы;
сопротивление необходимое для успешного запуска двигателя и разгрузки КЗ, исключающее ее перегрев.

Вторичная цепь включает в себя:

распределитель;
провода для подачи высоковольтного тока;
свечи.

Когда первичная цепь получает питание, в прерывателе возникает магнитное поле. Вращения трамблера прерывают ток в этом месте, что приводит к исчезновению магнитного поля. В этот момент на вторичной обмотке возникает сигнал, который переходит на цилиндры.

Фотогалерея

Успешное искрообразование обеспечивается стабильной работой мотора и появлением достаточного напряжения на электродах. На мощность искры влияют размеры зазоров между электродами и величина поступающего напряжения.

Контактная система зажигания недостатки.

Контактная система зажигания имеет ряд недостатков. Самый большой из них подгорание контактов, для предотвращение которого необходимо снижение тока первичной обмотки катушки. По этой причине при контактной системе зажигания имеется ограничение вторичного напряжения. Кроме этого при повышении числа оборотов происходит снижение вторичного напряжения, так как снижается время замкнутого состояния контактов. По этой же причине снижается вторичное напряжение при увеличении числа цилиндров. В процессе развития эти недостатки устранялись в других системах, контактно-транзисторной и бесконтактной.

admin11/02/2012

Зажигание, Схемы

Комментарий

Имя *

Сайт

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

« PG Elektrus

Тюнинг системы зажигания »

Метки

Ваз, неисправности ВАЗ Датчики Зажигание Инжектор Приборы Стартер Схемы Электрокары Электроснабжение ваз 2110 газель газель бизнес регистраторы ремонт автомобиля

Архивы

Архивы Выберите месяц Август 2019 Июль 2019 Декабрь 2017 Август 2017 Июль 2017 Июнь 2017 Май 2017 Апрель 2017 Март 2017 Декабрь 2016 Ноябрь 2016 Октябрь 2016 Сентябрь 2016 Август 2016 Июль 2016 Июнь 2016 Май 2016 Апрель 2016 Март 2016 Февраль 2016 Ноябрь 2015 Октябрь 2015 Август 2015 Июль 2015 Июнь 2015 Май 2015 Апрель 2015 Март 2015 Февраль 2015 Январь 2015 Декабрь 2014 Ноябрь 2014 Октябрь 2014 Сентябрь 2014 Август 2014 Июль 2014 Июнь 2014 Май 2014 Апрель 2014 Февраль 2014 Январь 2014 Декабрь 2013 Ноябрь 2013 Октябрь 2013 Август 2013 Июнь 2013 Май 2013 Март 2013 Февраль 2013 Январь 2013 Ноябрь 2012 Октябрь 2012 Сентябрь 2012 Август 2012 Июль 2012 Июнь 2012 Май 2012 Апрель 2012 Март 2012 Февраль 2012 Январь 2012 Декабрь 2011 Ноябрь 2011 Октябрь 2011 Сентябрь 2011 Август 2011 Июль 2011 Июнь 2011 Май 2011 Апрель 2011

Старый дедовский способ «оживления» контакта

Обычно как оно бывает. Вчера автомобиль был в порядке, заводился с первого раза. Утром – как «мертвый». Любой автомобилист, разбирающийся в машинах, вывернет свечи, осмотрит и проверит их в первую очередь. Нет искры.

Дальнейшая проверка осуществляется уже на катушке. Надо осмотреть главный бронепровод, поступает ли через него ток. Опять нет искры?

Вот, что следует сделать:

Проверить, идет ли ток на бабину (катушку).
Проверить, идет ли напряжение на коммутатор.

Катушка зажигания (бабина)

Если напряжение есть, но искра через бронепровод не идет, первое сомнение падает сразу же на бабину. Она снимается, проверяется досконально, прозванивается. Она рабочая? Казалось бы оказия? Но такое часто случается. Не стоит паниковать.

И тут на первый план выходит сам распределитель, трамблер. Он демонтируется, снимается датчик холла, прочищается от масла (бывает, что попадает внутрь).

Как правило, этих действий бывает достаточно, чтобы вновь появилась искра на автомобилях с БСЗ (бесконтактная система зажигания), где «виновником» пропадания напряжения становится трамблер. А причиной того, что исчезла искра становится либо попадание масла в датчик, либо ослабевший контакт.

Этот способ поможет сэкономить на покупке катушки, датчика холла или коммутатора. Не редко дилетанты в автосервисах, плохо разбирающиеся в деле, посылают автовладельца в магазин за деталями, которые на самом деле в полном рабочем порядке.

Бесконтактный датчик-прерыватель для иномарок

Владельцы иномарок могут приобрести простое приспособление от UltraSpark, Pertronix или AccuSpark, позволяющее быстро «превратить» стандартную систему зажигания в бесконтактную. В комплект поставки такого устройства входят:

Индукционный датчик-прерыватель.
Триггерное пластиковое кольцо с запрессованными в него неодимовыми магнитами (по количеству цилиндров двигателя).
Инструкция по монтажу и схема подключения.

По утверждению производителей монтаж бесконтактного датчика-прерывателя (БДП) занимает не более 30 минут:

Снимаем крышку трамблера и бегунок.
Демонтируем контактную группу механического прерывателя и искрогасящий конденсатор.
Устанавливаем БДП и выводим его провода через отверстие в корпусе.
Надеваем на ось ротора триггерное кольцо.

Возвращаем на место бегунок и крышку трамблера.
Подсоединяем провода от установленного датчика к катушке зажигания в соответствии со схемой.

Важно! Зная модель трамблера можно подобрать бесконтактный модуль-прерыватель, практически, для любой марки транспортного средства иностранного производства. Несомненными достоинствами БДП являются:

Несомненными достоинствами БДП являются:

Невысокая стоимость.
Простота установки.
Возможность использования со стоковыми трамблерами и высоковольтными катушками конкретной марки автомобиля.

Схемы подключения электронного зажигания: Ваз 2101-Ваз 2107

Схема бесконтактной системы зажигания для автомобилей ВАЗ:

1 — коммутатор; 2 — катушка зажигания (бобина); 3 — трамблер; 4 — ключ замка зажигания; 5 — датчик Холла.

Как работает бесконтактное зажигание

Последовательность и принцип работы БСЗ такой:

Водитель поворачивает ключ замка зажигания.
Цепь замкнулась и на первичную обмотку катушки зажигания подается постоянное напряжение от аккумулятора. Первичная обмотка под напряжением образует вокруг себя магнитное поле.
При запуске стартера, он начинает вращать коленчатый вал ДВС и вращает вал, который находится внутри трамблера вместе с бегунком.
Датчик холла фиксирует как вращается вал трамблера (по выступу на валу) и передает сигнал коммутатору.
Электронный блок отключает поступление напряжения к первичной обмотке по сигналу датчика Холла.
Когда цепь подачи напряжения прерывается, в этот момент появляется импульс высокого напряжения до 24 килоВольт во вторичной обмотке катушки, которое передается по толстому проводу на бегунок (подвижная часть трамблера).
На крыше встроены неподвижные контакты. Бегунок бросает импульс на один из этих неподвижных контактов. От контакта, который получил импульс высокого напряжения, оно передается по высоковольтным проводам на свечи зажигания тех цилиндров, в которых поршни находятся в верхних мертвых точках.
Во время подачи напряжения на свечу, в рабочей камере сгорания цилиндра уже есть топливо и воздух в сжатом состоянии для воспламенения.
Бегунок трамблера вращается от искру всем свечам по определенной схеме последовательности: 1-3-4-2. В зависимости, от того как установить бегунок, зависит вся работа системы, раннее зажигание или позднее, определять мы научились в другом материале.
Мотор автомобиля заводится.

Схема устаревшей системы зажигания ВАЗ (без коммутатора)

1 — трамблер (распределитель); 2 — прерыватель; 3 — конденсатор; 4 — катушка зажигания (бобина); 5 — АКБ; 6 — замок зажигания; 7 — искры свечей зажигания.

Такая схема в системах, где нет коммутатора. Разрыв цепи происходит механически с помощью прерывателя.

Минусы контактного зажигания:

Подгорают и окисляются контакты из-за чего мощность создания искры уменьшается.
Есть быстроизнашивающиеся детали, которые рекомендуется менять через каждый 20 тыс. км. пробега.
Преобразовываемая мощность в контактных системах до 18 килоВольт. У электронных или бесконтактных — до 24 килоВольт.

Два основных способа настройки трамблера

Начнем с первого способа. Перед тем, как установить распределитель на место, обязательно следует выставить 1-й цилиндр силовой установки в положение ВМТ. Пальцем затыкается отверстие, куда входит СЗ 1-го цилиндра, и по ощущаемому давлению выталкивающего сжатого воздуха определяется ВМТ.

Настройка распределителя

Чтобы поставить распределитель в данное положение, надо будет провернуть коленвал по ЧС до совпадения метки на колесе вала с меткой на блоке цилиндров. Узнать, какая из рисок является ВМТ, можно из руководства автомобилиста.

Обязательно следует вынуть крышку с трамблера. После этого бегунок провернуть таким образом, чтобы он был направлен на контакт в крышке 1-го цилиндра. Именно в такой экспозиции корпус распределителя ставится в ДВС.

В процессе установки трамблера в ДВС, бегунок следует шевелить по ЧС и против, чтобы распределить нормально сел на место. Бывает, что трамблер на место садится, но правильного направления бегунок не получает. В этом случае придется распределитель демонтировать, а затем поставить на место с учетом прежней ошибки.

Правильная, грамотная регулировка трамблера на 1-й цилиндр проводится так:

Из распределителя следует вынуть главный бронепровод, после чего заземлить его на массу.
Коленвал провернуть по метке до ВМТ.
Подключить мультиметр к трамблеру, поставив прибор на 20 В прямого тока.
Диагностировать зазоры контактной группы, а также состояние поверхностей.

Это и есть момент истины. В таком положении трамблер считается настроенным, его следует зафиксировать, поставить на место крышку. Бронепровод тоже следует не забыть поставить на место.

Второй способ настройки трамблера проводится на автомобилях, заправляемых горючим супер или 93. Данный способ рекомендуется проводить на работающем ДВС.

Установка УОЗ

Итак, распределить проворачивается при запущенном двигателе против ЧС. В этом случае мгновенно повысятся обороты силовой установки, однако если продолжать вращение, двигатель будет функционировать неустойчиво. И именно в этот момент, когда мотор более не будет повышать обороты, распределитель надо медленно провернуть в обратную сторону.

Проверить работу, проведенную своими руками, можно следующим образом. Резко газануть ДВС – он не должен заглохнуть или остановиться на несколько секунд.

Дизельный автомобиль

Многие симптомы некорректной работы на бензиновых автомобилях переносятся и на дизель. Главное отличие между двумя этими автомобилями заключается в методе воспламенения топлива. Поджиг солярки заключается за счёт тесного контакта топлива со сжатым, горячим воздухом.

Регулировка на дизельном двигателе

Настойка зажигания на дизельных машинах состоит в поиске необходимого угла опережения для впрыска дизельного топлива, оно должно обязательно подаваться определённо в пиковый момент сжатия.

Если неправильно выставить угол, то впрыск будет несвоевременным. Это приведёт к некачественному сгоранию смеси, а работа двигателя будет осуществляться с нарушениями.

Устройство системы зажигания

Схема системы зажигания: 1 — замок зажигания; 2 — катушка зажигания; 3 — распределитель, 4 — свечи зажигания; 5 — прерыватель, 6 — масса.

Все вышеперечисленные виды систем зажигания похожи между собой, отличаются только методом создания управляющего импульса. Так в систему зажигания входят:

Источник питания для системы зажигания, это аккумуляторная батарея (в момент запуска двигателя), и генератор (во время работы двигателя).
Выключатель зажигания – это механическое или электрическое контактное устройство подачи напряжения на систему зажигания, или по-другому – замок зажигания. Как правило, выполняет две функции: подачи напряжения на бортовую сеть и систему зажигания, подачи напряжения на втягивающее реле стартера автомобиля.
Накопитель энергии – узел предназначенный для накопления, преобразования энергии достаточной для возникновения электрического разряда между электродами свечи зажигания. Условно накопители энергии можно разделить на индуктивный и емкостный.
1. Простейший индуктивный накопитель – это катушка зажигания, которая представляет собой автотрансформатор, первичная обмотка у него подключается к плюсовому полюсу и через устройство разрыва к минусовому. Во время работы устройства разрыва, например кулачков зажигания, в первичной обмотке возникает напряжение самоиндукции. Во вторичной обмотке образуется повышенное напряжение, достаточное для пробоя воздушного зазора свечи.
2. Емкостный накопитель представляет собой емкость, которая заряжается повышенным напряжением и в нужный момент отдает свою энергию на свечу зажигания
Свечи зажигания, представляют собой устройство с двумя электродами находящимися друг от друга на расстоянии 0,15-0,25 мм. Это фарфоровый изолятор, насаженный на металлическую резьбу. В центре находится центральный проводник, который служит электродом, вторым электродом является резьба.
Система распределения зажигания предназначена для подачи в нужный момент энергии от накопителя к свечам зажигания. В состав системы входят распределитель, и(или) коммутатор, блок управления системой зажигания.
1. Распределитель зажигания (трамблёр) – устройство распределения высокого напряжения по проводам, ведущим к свечам цилиндров. Обычно в распределителе собран и кулачковый механизм. Распределение зажигания может быть механическим и статическим. Механический распределитель представляет собой вал, который приводится в действие от двигателя и при помощи «бегунка» распределяет напряжение по высоковольтным проводам. Статическое распределение зажигания подразумевает под собой отсутствие вращающихся деталей. При таком варианте катушка зажигания присоединятся непосредственно к свече, а управление происходит от блока управления зажиганием. Если, например, двигатель автомобиля имеет четыре цилиндра, то и катушек будет четыре. Высоковольтные провода в данной системе отсутствуют.
2. Коммутатор – электронное устройство для генерации импульсов управления катушкой зажигания, включается в цепь питания первичной обмотки катушки и по сигналу от блока управления разрывает питание, в результате чего возникает напряжение самоиндукции.
3. Блок управления системой зажигания – микропроцессорное устройство, которое определяет момент подачи импульса в катушку зажигания, в зависимости от данных датчиков положения коленвала, лямбда-зондов, температурных датчиков и датчика положения распредвала.
Высоковольтный провод — это одножильный провод с повышенной изоляцией. Внутренний проводник может иметь форму спирали, для исключения помех в радиодиапазоне.

Основная информация о бесконтактной системе зажигания

Бесконтактной системой зажигания или как ее еще сокращенно называют БСЗ, считается конструктивное продолжение транзисторно-контактной системы зажигания. Обычно представленная система применяется на моделях машин отечественного производства или же самостоятельно устанавливаются вместо контактной.

Конструкция БСЗ включает в себя целый перечень различных элементов, к которым относятся:

Датчик сигналов;
Источник питания;
Распределитель;
Катушка;
Транзисторный коммутатор;
Проводки с высоким напряжением;
Переключатель;
Главный регулятор опережения;
Свечи;
Вакуумный регулятор опережения.

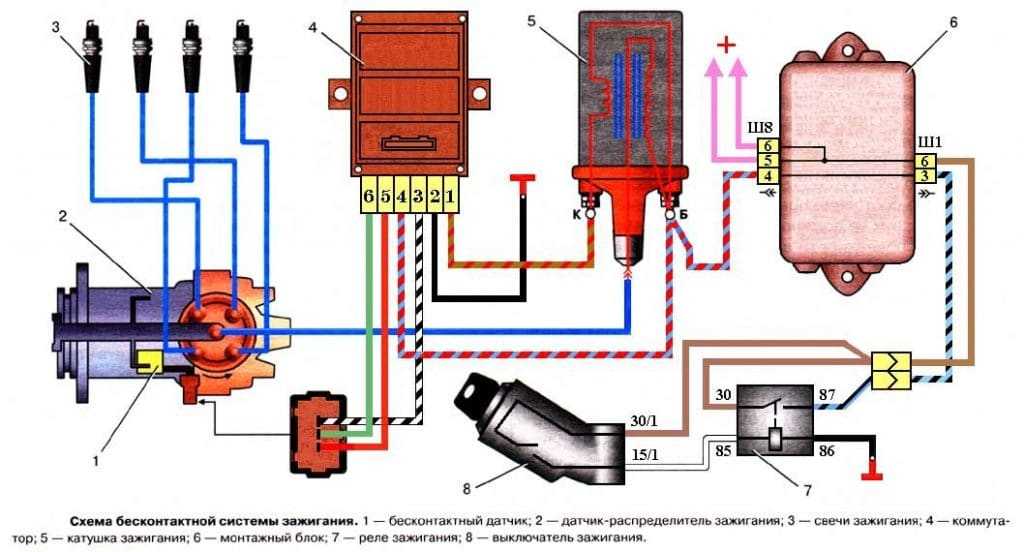

Схема бесконтактной системы зажигания ВАЗ 2106

Распределитель соединяется со свечками и катушкой зажигания при помощи проводков с высоким напряжением. В общем, конструкция системы аналогична контактному типу, только исключается датчик сигналов и транзисторного коммутатора.

В чем заключаются основные особенности электронного зажигания?

Установление БСЗ ВАЗ 2106 сопровождается множеством плюсов и вот основные преимущества:

Простой процесс установления;
Простота регулирования;
Надежное и точное функционирование;
Улучшение запуска двигателя автомобиля на холодному ходу.

При использовании представленной системы ваше транспортное средство будет запускаться с первых оборотов, а самым большим достоинством является функционирование двигателя в холодное время года без надобности натягивания подсоса, а с контактной системой это было просто необходимо. При передвижении транспортного средства в холодное время года не будут наблюдаться какие-либо рывки, а двигатель будет функционировать стабильно и без каких-либо перебоев. Причем даже в случае резкого нажатия на педаль газа не будут возникать провалы.

Самостоятельное установление бесконтактной системы зажигания

Будем выполнять установление БСЗ ВАЗ 2106 пошагово, следуя такому алгоритму:

При помощи ключа на 38 открутите храповую гайку до соединения пометок шкивы коленвала и передней крышки двигателя машины;
Запомните, как располагается распределитель и бегунок, так как именно в таком расположении будет располагаться новый распределитель;
Найдите на катушке метку б+ и запомните подсоединенные к ней проводки;
Открутите и снимите катушку;

При помощи ключа на 13 открутите гаечку замка распределителя;
Снимите распределитель, только не потеряйте прокладку;
Закрепите коммутатор и прикрутите черный проводок на массу;
Установите и закрепите катушку на кузове;
Подключите нужные проводки к клеммам;
Установите распределитель, но не закручивайте гайку замка до конца;
Подсоедините проводки коммутатора к распределителю;
Проверьте расположение бегунка и распределителя;
Наденьте крышку и подключите проводки в такой последовательности 1-3-4-2;
Процесс установления завершен, теперь остается провести регулирование.

Регулирование бесконтактной системы

Обратите внимание на то, что от зажигания зависит не только нормальный запуск двигателя, но и топливные затраты, автомобильная динамика и срок службы всего автомобиля в целом

Именно поэтому очень важно правильно отрегулировать систему зажигания. Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:. Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

Именно поэтому очень важно правильно отрегулировать систему зажигания. Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

Выставите угол значения замкнутого состояния контактов, а он напрямую зависит от значения зазора трамблера вашего автомобиля. Величина зазора указывается в инструкции по использованию.
Выставите угол опережения.
Отрегулируйте и настройте зажигание. Идеальным вариантом будет проводить регулирование с учетом проблемных моментов.

Мы описали процесс регулирования бесконтактной системы на примере автомобиля марки ВАЗ 2106, но такая поэтапная регулировка подходит также и для контактной системы. Только прежде чем применять данный алгоритм регулирования на автомобилях других марок лучше всего обратитесь к инструкции по использованию именно вашей машины. В инструкции по использованию именно вашей модели вы найдете точное значение регулирования.

Принцип работы

Несмотря на то, что электронное зажигание является на сегодняшний день самой современной системой, устройство ее не так сложно, как это может показаться на первый взгляд.

На устанавливается система, включающая в себя перечисленные выше устройства, включая блок электронного зажигания, который также располагается в подкапотном пространстве и выполняет свою, строго определенную функцию.

Все начинается с поворота ключа в замке зажигания автомобиля. Сначала замыкается цепь, которая соединяет саму АКБ и систему зажигания, включая все ее составляющие. В тот же момент начинает вращаться стартер, который раскручивает валы двигателя, впрыскивающие в камеры сгорания топливную смесь.

Катушка при этом неизменно превращает ток аккумулятора, имеющий значение 12 вольт, в мощный импульс ступенчатого вида величиной 30–35 киловольт. Управление катушкой и распределителем осуществляется посредством системы плат и датчиков, встроенных в монтажный блок. По своей сути, это искусственный интеллект, который автоматически корректирует , необходимый для того, чтобы смесь загоралась в строго необходимые моменты времени при различных режимах работы ДВС.

Управление изменением угла опережения зажигания на автомобиле позволяет добиться сразу нескольких положительных моментов. Во-первых, уменьшается нагрузка на двигатель, поскольку топливо загорается ровно в те моменты, когда поршень максимально разгружен и готов к дальнейшему перемещению вдоль цилиндра. Во-вторых, значительно сокращается расход топлива, поскольку достигается более рациональное его использование во время совершения такта.

Общий принцип

Система зажигания состоит всего из нескольких функциональных элементов. Все они связаны друг с другом в единую схему и тесно взаимодействуют все то время, пока двигатель внутреннего сгорания находится в рабочем состоянии и функционирует. Главная задача системы зажигания — обеспечение постоянного сгорания смеси, состоящей из бензина и воздуха. За счет горения смесь расширяется и толкает поршни ДВС, именно поэтому начинает вращаться вал и соединенные с ним ведущие колеса.

Начало работы системы зажигания знаменуется поворотом механизма замка. В этот момент начинает вращаться моторчик стартера, который приводит во вращение распределитель, шкивы и валы двигателя. Также в моторном отсеке присутствует катушка зажигания, призвание которой – преобразовывать малое напряжение в большое.

Принцип работы системы зажигания таков, что сначала ток от катушки попадает на распределитель. Распределитель, который не имеет многочисленных датчиков и собственного блока управления, в свою очередь, занят тем, что распределяет усиленный импульс с катушки по всем цилиндрам, так, что именно в нужную секунду искра подается и поджигает нагнетенную заранее смесь.

Ток, который идет от механизма распределителя к двигателю, не может быть подведен к цилиндрам непосредственно. Для передачи искры в систему встраиваются свечи, которые посредством резьбового соединения вкручиваются в цилиндры и выводят в них свои электроды. Таким образом, свеча не просто передает искру, но и нагревается. Это позволяет обеспечить более эффективную и экономичную работу мотора, а также более высокий ресурс всех его составляющих.

Принцип действия контактной системы зажигания
