➤ автомобильные сигнализации е90 и е91

Брелки управления Старлайн Е90

Основной брелок StarLine E90 представляет собой компактное устройство прямоугольной формы со слегка скругленными контурами и 4 кнопками. Пульт работает в обе стороны (двойная связь), т. е. с его помощью можно отправлять команды сигнализации и получать от нее оповещения, которые выражаются в виде звуковых сигналов и графических уведомлений на ЖК дисплее.

Брелки Старлайн E90

Кроме основного в комплекте есть дополнительный брелок StarLine E90. Как и в большинстве сигнализаций Старлайн, от основного его отличает отсутствие экрана и обратной связи. Это означает, что с дополнительного брелка можно только подавать команды системе, но нельзя принимать оповещения.

Для управления на брелках предусмотрены кнопки. В зависимости от способа нажатия можно подавать разные команды сигнализации. Для обоих брелков предусмотрены:

Короткое нажатие – быстрое, в течение всего 0,5 секунды, без зажатия клавиши.
Длительное – кнопку зажимают и удерживают, пока брелок не издаст звуковой сигнал.
Двойное – 2 коротких нажатия в течение 1 секунды.
Последовательное – за длительным нажатием следует короткое, причем так можно нажать как одну, так разные клавиши.

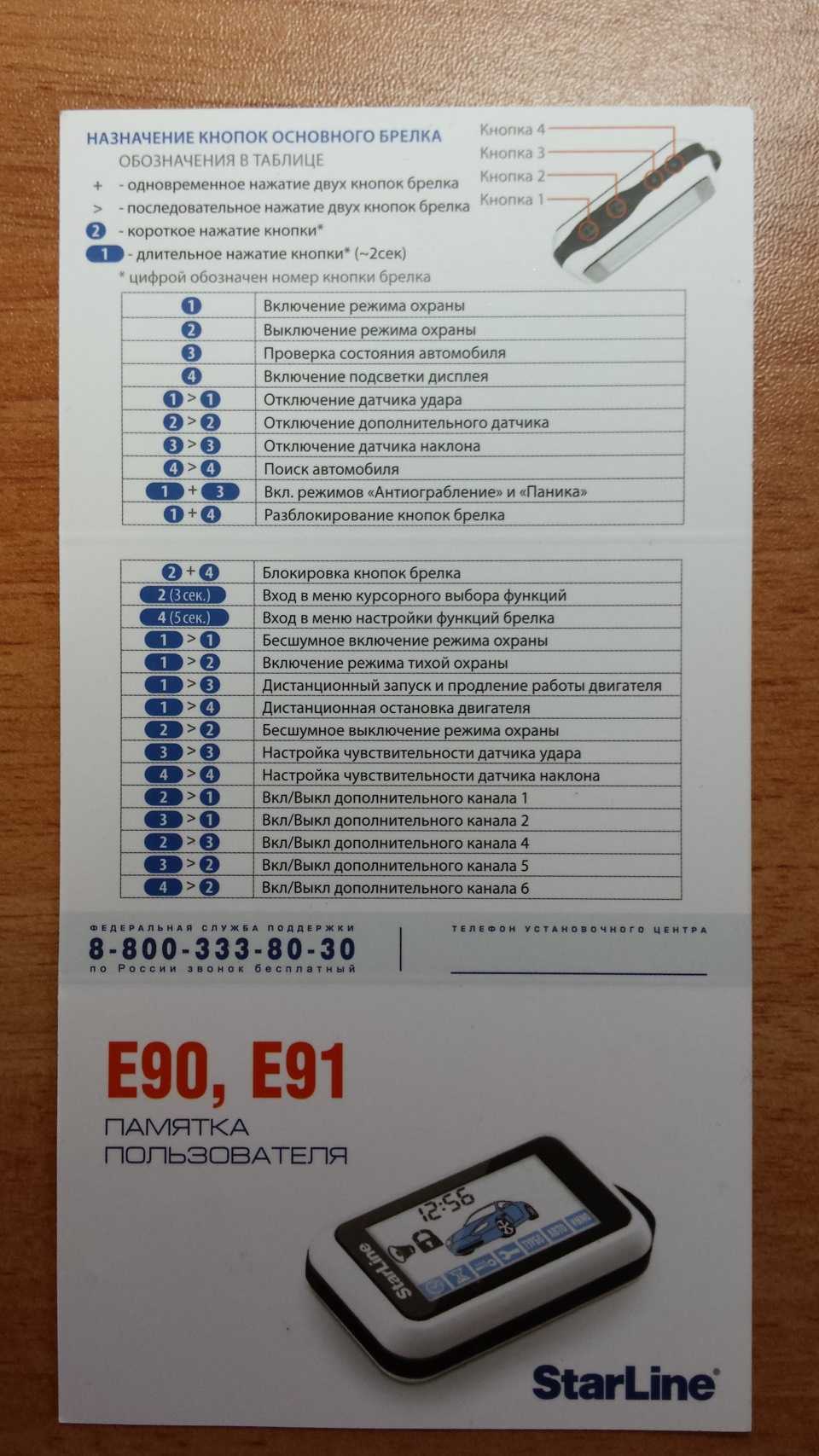

Для каждой из команд, подаваемых с брелков, предусмотрено определенное сочетание клавиш и их нажатий. Вы можете управлять режимами охраны, двигателем, оборудованием и сервисными функциями. Комбинации клавиш для основного и дополнительного брелка приведены в таблице.

Инструкция как прописать брелок

Программирование брелков StarLine А39 А36 Е36 Е39

Запись брелков в память автосигнализации производится при выключенном режиме охраны в следующем порядке: • прозвучит 7 сигналов сирены, подтверждающих вход в режим записи брелков радиоуправления; 1 нажмите сервисную кнопку 7 раз и включите зажигание: автомобиль • 1 сигнал сирены; автомобиль 2 нажмите одновременно коротко кнопки 1 и 2 брелка: • прозвучит 1 сигнал; брелок Повторите пункт 2 для всех записываемых брелков. Для записи дополнительного брелка также используется комбинация кнопок 1 и 2. Интервал между записью не должен превышать 5 секунд. Успешная запись следующего брелка подтверждается соответствующим количеством сигналов сирены и брелка. 3 Выключите зажигание: • последует 3 световых сигнала

автомобиль Внимание! При записи брелков в автосигнализацию все ранее записанные брелки удаляются из памяти системы, поэтому все необходимые брелки должны быть записаны в одном цикле программирования (см. пункт 2)

Всего в память автосигнализации можно записать до 4 брелков.

Настройка брелока и обозначение кнопок

На корпусе брелока от сигнализации StarLine A91 располагаются три основные кнопки, отвечающие за настройку всей охранной системы. Ну а как активировать с их помощью нужную опцию, смотрите в таблице ниже:

Стоит отметить, что кнопка «Валет» расположена не на самом брелоке, а в салоне машины, таким образом, чтоб ее не было заметно. А вот при разряде АКБ, или открытии двери ключом (без предварительного сброса сигнализации с брелока), она стает единственным спасением для автовладельца. Ведь при ее нажатии охранная система автоматически переходит в сервисный режим, что дает водителю возможность добраться до дому, или до ближайшего СТО.

Кроме перечисленных опций, инструкция по эксплуатации сигнализации Старлайн А91 предусматривает еще и дополнительный функционал, который активируется при сочетании двух кнопок:

1 и 2 клавиша (последовательно) – активизация бесшумной сигнализации;
1 и 3 клавиша (поочередно) – ручной пуск мотора (при уже работающем ДВС сочетание этих двух кнопок продлевает установленный таймер в два раза);
3 и 2 клавиша (последовательно) – включение второго канала;
1 и 3 клавиша (одновременно) – блокировка брелока;
2 и 3 клавиша (одновременно) – снятие блокировки.

Как привязать брелок к сигнализации Старлайн А91 после установки на автомобиль, мы рассмотрим в статье ниже.

Замена дисплея и корпуса основного брелока

При повреждении корпуса или дисплея их можно заменить на новые детали без приобретения другого модуля. Для самостоятельного ремонта потребуется отвертка. Чтобы разобрать брелок starline e90 следует снять крышку аккумулятора и извлечь батарею.

Корпус состоит из двух частей: передней и задней панелей. Для их разъединения требуется открутить шуруп, расположенный в аккумуляторном отсеке

Внутренние части следует извлекать с осторожностью, чтобы не повредить хрупкие детали

Для замены корпуса достаточно поместить начинку в новый, расположив плату и дисплей аналогично тому, как они находились в оригинальном. Соединив внешние части можно прикрутить шуруп, вставить аккумулятор и закрыть крышку. Модуль готов к использованию.

StarLine A94 GSM CAN с автозапуском и обратной связью

Общее описание StarLine A94 can GSM

StarLine A94 GSM — охранная система была разработана в 2012 году, и обеспечивает высочайший уровень защиты автомобиля. Сигнализация отличается гибкими сервисными каналами, диалоговой авторизацией, технологией автоматического запуска, а также 128-битными ключами шифрования, которые рассчитываются индивидуально. Высокая чувствительность системы гарантирует ее бесперебойную работу в условиях сильных радиопомех, что очень актуально для больших городов.

StarLine A94 GSM CAN

За счет работы 128-канального узкополосного OEM-трансивера с частотной модуляцией удается достичь стабильной работы при сильных радиопомехах. Увеличение соотношение «сигнал-шум» на 8-10Дб и, как следствие, дальности управления практически вдвое обеспечено особыми узкополосными фильтрами, специализированной программой считывания и обработки сигналов, а также каналами приема и передачи, оптимальным образом распределенными по краям частотного диапазона в 433.92МГц. Использование инновационных технологий позволяет навсегда забыть о перебоях в работе на крупных парковках автомобильного транспорта.

Защита кода от перехвата обеспечивается полностью лишенным недостатков алгоритмом диалогового кодирования. Стоит отметить, что алгоритм диалогового кодирования имеет индивидуальные 128-битный ключи шифрования и реализован на инновационном способе изменяемых частот. Суть его работы сводится к тому, что в момент трансляции команд трансивер большое количество раз изменяет частоты, в результате чего сложность взлома возрастает в тысячи раз. На техническом языке данная технология называется – «Метод расширения спектра со скачкообразной перестройкой частот» и впервые в мире реализуется в системе управления автосигнализацией. Код шифрования «Диалог» нашел свое применение не только в основном, но и запасном брелке. Высокий уровень защиты кода – это не пустые слова! Он подкреплен 5-миллионным контрактом компании со специалистами по электронному взлому.

В базовую стоимость установки сигнализации входит:

Установка центрального блока;
Установка датчиков, идущих в комплекте оборудования;
Подключение к штатным концевикам автомобиля (на уровне can-модуля, либо по аналогу);
Установка нештатного концевика капота (либо подключение к штатному концевику капота);
Подключение центрального замка (на уровне can-модуля, либо по аналогу);
Подключение встроенной аналоговой блокировки двигателя;
Программирование, тестирование и настройка системы;

В базовую стоимость установки сигнализации не входит:

SIM карта сотового оператора (предпочтение — sim клиента с подходящим тарифом)
Установка нештатных концевиков (при отсутствии штатных);
Установка центрального замка (если автомобиль изначально им не оборудован);
Установка дополнительных устройств, не входящих в комплект сигнализации (обходчик иммобилайзера);
Реализация дополнительных блокировок двигателя (помимо выше перечисленных входящих в стоимость);
Подключение дополнительных опций: функция «комфорт», отпирание багажника с брелока сигнализации, раздельное отпирание дверей (если функции не поддерживается по шине CAN), турботаймер (если система устанавливается без подключения запуска двигателя).

Описание возможности брелока сигнализации Starline A91

Самодиагностика и индикация режимов работы:

Автоматический контроль охранных датчиков с отключением неисправных и сообщением об этом
Индикация состояния сигнализации светодиодом и на дисплее брелка
Индикация причин срабатывания сигнализации по 9 зонам охраны
Индикация неисправной зоны при включении режима охраны
Индикация факта срабатывания сигнализации звуковыми сигналами
Светодиодная индикация исправности концевых выключателей

Сервисные функции сигнализации:

Режим бесшумной охраны
Режим охраны с работающим двигателем
Бесшумное включение / выключение режима охраны
Включение / выключение режима охраны без брелка
Обход зоны дверей на время задержки погасания салонного света
Автоматический возврат в режим охраны при случайном выключении
Дистанционное отключение датчиков по уровням в режиме охраны
Дистанционное управление центральным замком
Управление центральным замком от замка зажигания
Двухшаговое отпирание замков дверей
Двухимпульсное отпирание замков дверей
Возможность реализации функции “комфорт”
4 дополнительных канала управления
Управление освещением салона автомобиля
Режим паника
Режим поиска автомобиля
Служебный режим
Режим вызова из автомобиля
Защита от случайного нажатия кнопок брелков
Звуковой и вибро режимы работы брелка с обратной связью
Раздельная индикация температуры в салоне и под капотом автомобиля
Режим энергосбережения брелка с жидкокристаллическим дисплеем
Дистанционное программирование новых и стирание утерянных брелков
Дистанционное программирование режимов и функций сигнализации
Оперативный сброс программируемых функций на заводские установки
Возможность работы с GSM модулями StarLine M20 и StarLine M30
Индикация текущего времени, будильник, таймер

Технические характеристики

Охранный комплекс Starline A91 Dialog обладает следующими техническими параметрами:

рабочая частота передачи радиосигналов управления — 433,05-434,79 МГц;
число независимых каналов управления — 128;
дистанция работы передатчика брелока — 600 м;
расстояние приема сигналов брелоком (функционал пейджера) — 1800 м;
радиус действия дополнительного пульта (с односторонним каналом связи) — 15 м;
температурный диапазон гарантированной работоспособности — от -40°С до +85°С;
напряжение питания (постоянный ток) — 9-18В;
конструкция сенсора удара — пьезоэлектрический элемент;
постоянно потребляемый ток в дежурном режиме — не более 15 мА.

Заявленные изготовителем расстояния работоспособности брелоков получены в условиях отсутствия радиопомех. В плотной городской застройке дистанция сокращается в 3-6 раз.

Блок управления охранным комплексом Старлайн А91 допускает токи следующей силы:

питание сирены — 2А;
управление цепями указателей направления поворота (раздельно на левую и правую сторону) — 7,5А;
привод электрических замков боковых дверей — 15А;
цепи зажигания или стартера — по 25А;
управление дополнительным оборудованием АСС — 25А;
контроллеры блокировки работы силового агрегата — 15А;
дополнительные каналы — 0,2А;
резервная блокировка двигателя (внешнего типа) — 0,2А.

Функционал Старлайн А91: защита от угона и зоны охраны

Сигнализация предлагает следующие способы блокировки запуска:

Внешнее реле блокировки, входящее в комплект поставки. Программируется по выбору как нормально замкнутое или нормально разомкнутое.
Радиореле StarLine R2 (не входит в комплект).

Встроенный CAN-модуль не предполагает косвенной блокировки запуска по CAN-шине. Таким образом, способы блокировки запуска в комплекте поставки – примитивные, и при физическом вскрытии автомобиля уровень защищенности системы нельзя назвать удовлетворительным: приемлемый уровень защиты потребует, как минимум, докупить радиореле.

E91 имеет возможность контроля:

состояния концевиков багажника, дверей, капота. Поддерживается аналоговое подключение и считывание информации с CAN-шины;
статуса зажигания;
факта запуска мотора;
вибрации и перемещения (встроенный в антенный блок трехмерный акселерометр);
нажатия педали тормоза и опускания ручника.

Сигнализация имеет разъем для подключения дополнительного двухуровневого датчика тревоги. Это дополнительный датчик удара или датчик объема.

Встроенный акселерометр задаёт настройки чувствительности по удару и перемещению непосредственно с основного брелока, нет необходимости в поиске скрытых датчиков и настройке их отверткой. Это сделало сигнализацию удобнее для пользователя, чем системы предыдущих поколений.

Скачать:

Инструкция по эксплуатации Starline E91. Редакция №5, Сентябрь 2013 г. Инструкция по установке Starline E91. Редакция №5, Сентябрь 2013 г.

Настройка турботаймера сигнализации Starline A91

Турботаймер может выступать в роли самостоятельного элемента, представляющего собой блок, устанавливаемый под торпеду с подключением к замку зажигания. А может быть в составе автосигнализации Starline. Последний вариант считается наиболее удобным, поскольку не требует синхронизации работы сигнализации и турботаймера, минимизируя риски сбоя охранной системы.

После установочных работ рекомендуется проверить исправность функции и произвести необходимые настройки.
Настройка турботаймера осуществляется по двум параметрам:

в зависимости от желаемого времени работы двигателя на холостом ходу;
в зависимости от температуры узла турбины.

Несмотря на единый принцип работы, существует некоторые нюансы, как настроить турботаймер. Даже модели единой линейки могут иметь отличия по настройкам.

Активирование турботаймера

После произведенных настроек активировать турботаймер возможно по трем различным сценариям:

автоматически после включения стояночного тормоза и выключения зажигания;
с помощью брелка после включения стояночного тормоза, блокировки дверей и включения режима охраны;
после включения стояночного тормоза.

Автолюбитель может выбирать, как включить турботаймер на Старлайн, исходя из предпочтений и степени удобства каждого из вариантов.

Зачастую в инструкциях не указано как отключить турботаймер. Предполагается, что отключение режима аналогично активации, но в обратном порядке. При ненадобности функции достаточно с помощью сервисных кнопок брелока деактивировать иконку, обозначающую турботаймер.

Меню функций основного брелка

Первое, что стоит настроить с помощью брелка – это различные временные параметры, громкость тревоги и тип звукового сигнала. Их настройка выполняется по одному принципу.

Вам необходимо войти в режим программирования – для этого длительно зажмите кнопку 4, пока не прозвучат сначала 1 долгий, а затем еще 2 коротких сигнала. Далее, используя клавиши 1 и 4, вы можете листать меню функций и остановиться на той, что хотите настроить. Главное – успейте за 8 секунд, иначе система автоматически выйдет из режима программирования.

Для настройки даты и времени на брелке Старлайн Е90 нужно остановиться на функции «F – 1». Далее следует длительно нажать кнопку 4 до 2 коротких сигналов. Для настройки даты используйте кнопки 4 и 1, а текущего времени – 2 и 3.

Настройка будильника – это функция «F – 2». Его можно установить на включение только 1 раз или на периодическое срабатывание. Настройка осуществляется по тому же принципу, что и текущего времени.

Следующая функция – таймер, обозначаемая «F – 3». Максимальное значение для обратного отсчета – 23:59. Настройка осуществляется по тому же принципу.

Функция «F – 4» соответствует типу звукового сигнала. Он может быть громким или тихим. Кроме того, можно выбрать бесшумный режим. Для звукового сигнала предусмотрено 2 варианта: «Сирена» и «Трель». Для выбора одного из них и настройки громкости воспользуйтесь инструкцией на картинке.

Настройка брелка сигнализации

После установки автосигнализации Старлайн Е90 можно приступить к настройке пользовательских функций. Все они выполняются через брелок, соответственно, потребуется привязка пульта. Для того, чтобы привязать брелок, необходимо войти в режим записи. Для этого потребуется выключить зажигание и семь раз нажать сервисную клавишу Valet.

Данная клавиша расположена в местах, скрытых от глаз злоумышленников. Потребуется проверить: карманы дверных карт с внутренней стороны, центральный тоннель между передними сиденьями, пространство вокруг рулевой колонки и педального узла. Место под декоративной крышкой передней панели возле блока предохранителей.

Необходимо нажать сервисную кнопку Valet семь раз, после чего включить зажигание. Автомобиль издаст семь звуковых и световых сигналов, подтверждающих переход в нужный режим. На брелке нужно зажать первую и вторую кнопку вплоть до мелодичного сигнала пульта. Аналогичным образом можно привязать запасной брелок, главное чтобы интервал между действиями не превышал пяти секунд. Выход из режима настроек осуществляется путем выключения зажигания, после которого автомобиль трижды моргнет фарами.

Как выставить время

на брелке необходимо нажать и держать четвертую клавишу вплоть до длительного, а потом до короткого сигнала;
теперь на экране необходимо выбрать функцию 1, а потом еще раз нажимаем четвертую кнопку;
далее следует настройка года, затем месяца и числа, а после включаются часы. При помощи второй кнопки данное значение увеличивается, а при помощи первой – уменьшается. Выставляем нужный параметр, а после переходим к настройке минут и аналогично корректируем данный показатель. Чтобы убрать режим настройки ничего делать не надо – выход и запоминание параметров произойдет автоматически спустя пять секунд.

https://youtube.com/watch?v=LAlgi29LIjA

Настройка чувствительности датчика удара

Сигнализация оснащена двухуровневым датчиком удара, включающимся при повреждении авто или попытках взлома. Если он срабатывает слишком часто, значит необходимо настроить чувствительность. Для этого потребуется добраться до самого датчика и осуществить регулировку. Прибор крепится вблизи передней стойки, как правило, до него можно добраться без особых хлопот. Регулировка чувствительности осуществляется при помощи стандартной отвертки (на корпусе датчика расположены два регулирующих винта). Их необходимо поворачивать, одновременно постукивая по кузову машины для определения оптимальной чувствительности.

Дистанционный запуск двигателя

Автосигнализация позволяет заводить мотор дистанционно, прогревая его как раз к приходу владельца. Есть несколько способов провести автозапуск, однако во всех случаях автомобиль должен быть закрыт, зажигание выключено, включена нейтральная передача, а ручной тормоз – затянут.

Можно запускать машину автоматически, спустя определенный промежуток времени. Для этого необходимо установить курсор на иконку песочных часов, а затем нажать первую клавишу. При этом автомобиль один раз моргнет фарами. Каждое последующее нажатие позволяет выбрать требуемый промежуток времени (с шагом два часа). Длительное нажатие первой кнопки подтверждает активацию.

Можно запрограммировать авто на автоматический пуск в требуемое время суток. В этом случае курсор устанавливается на пиктограмму часов, а затем нажимается первая кнопка. На экране должен загореться символ колокольчика, подтверждающий активацию функции.

Как открыть багажник

У сигнализации Старлайн Е90 имеется дополнительный канал, позволяющий запрограммировать различные второстепенные функции. Одной из них является дистанционное открытие багажника непосредственно с брелка. Для активации этой опции необходимо нажать на брелке вторую кнопку длительно, а затем первую клавишу коротко. После этого автомобиль и брелок издадут по три звуковых сигнала, а отсек багажника разблокируется.

Как включить звук на брелке

Для более удобного управления сигнализацией в тихое время суток, предусмотрено включение и выключение звуковых оповещений от брелка. Перейти в режим настройки можно следующим образом:

необходимо нажать и удерживать четвертую кнопку до одного длительного и двух коротких звуковых сигналов;
после этого нужно выбрать функцию №4, где нажатиями третьей и второй клавиши выставить требуемый параметр (Груб., Слаб. Или Вибр.).

Однако, заводскими настройками не предоставляется возможность отрегулировать громкость сирены.

Коды ошибок на брелке Старлайн

В процессе использования могут возникать проблемы. К примеру, не заводится двигатель, не блокируются двери и т.д. При этом на брелке Starline выводятся коды ошибок, которые есть в инструкции. Каждый из них говорит о том, где искать проблему.

Ошибка l9n

Это распространенная неисправность. Следствие ошибки – машина глушит мотор по команде с брелка, при закрывании дверей звучат 4 сигнала, а затем система не реагирует на функцию автозапуска.

Чаще – это следствие некачественной установки сигнализации Starline с рядом нарушений. По инструкции надо проверить – куда и как подключены оранжево-фиолетовый и серо-черный провод сигнализации. Оранжево-фиолетовый должен быть подключен к цепи ручника с обязательной установкой диода в разрез штатного провода. Серо-черный провод должен быть подключен или на контрольный провод генератора, или на провод с импульсами, частота которых связана с оборотами двигателя, а в таблице настроек №2 в пункте 11 должна быть выбрана нужная настройка – или 11_2 или 11_4.

Ошибка u9n

Код неисправности приводит к тому, что машина не передает ответ на брелок в режиме автозапуска. Это скорее не ошибка, а предупреждение, что брелок Starline подал команду, но не получил отклика от блока. По инструкции желательно извлечь разъем из антенны и вставить его обратно. Если не помогло – проверять подключение плюса и минуса проводки к системе.

Инструкция по настройке времени

Процедура настройки времени на брелке Старлайн может отличаться в зависимости от модели сигнализации.

Как поставить и установить время на пульте Старлайн модели А91:

Возьмите пейджер и зажмите клавишу под третьим номером, она используется для регулировки параметров часов охранной системы. Зажимайте клавишу до момента, пока динамик брелка не издаст один мелодичный импульс. После этого раздастся еще один кратковременный сигнал, а затем прозвучит еще две коротких мелодии. Это говорит об успешном входе в режим программирования часов. На брелке “сигналки” будет моргать индикатор с часами. С помощью клавиши под первым номером увеличиваются значения часов, а посредством второй кнопки этот параметр можно уменьшить.
Затем кратковременно нажмите на третью клавишу, чтобы выставить минуты. Это приведет к тому, что на дисплее будет моргать индикатор с минутами. Клавиша 1 повышает значения минут, а вторая кнопка снижает их.
После этого кликните на клавишу 3, это приведет ко входу пейджера в режим активации параметров будильника. Когда соответствующий индикатор начнет моргать, первой клавишей производится увеличение показаний, а кнопкой под номером два – их снижение.
Еще раз кликните на клавишу, чтобы настроить минуты будильника. Аналогичным образом выполняется процедура увеличения и снижения параметров.
При последующем кратковременном клике по клавише 3 можно произвести активацию либо деактивацию будильника. Кнопка 1 “сигналки” включает функцию, а клавиша под номером 2 – отключает ее.
Если дальше нажимать на клавишу под номером 3, то откроется меню установки таймера на сигнализации. Когда индикатор опции начнет моргать, первой и второй клавишей производится снижение или увеличение параметров. При последующем кратковременном клике не третью клавишу индикатор минут будет мигать. Регулировка значения производится аналогичными кнопками. После настройки нажатие клавиши под номером 3 приведет к активации либо выключению опции.
Чтобы покинуть режим настройки часов, нужно просто не трогать кнопки на пейджере в течение пяти секунд.

Ирина Белоусова показала, как самостоятельно настроить время на пейджере Старлайн.

Как настроить время на брелке Старлайн в моделях Е90, Е91, В94:

Чтобы зайти в меню настройки, надо кликнуть и зажать клавишу под номером 4. Кнопка удерживается, пока пейджер охранной системы не издаст один длинный, а потом два кратковременных сигнала.
После этого услышите еще один длинный и два кратковременных сигнала. На экране пейджера можно увидеть индикацию первой опции. С помощью первой и четвертой клавиши производится выбор необходимой функции. F1 используется для регулировки параметров времени и даты.
Выбрав опцию, кликните на четвертую кнопку и зажмите ее, пока не прозвучит два кратковременных сигнала.
Укажите параметр регулировки. Пейджер позволяет произвести настройку не только минут и часов, но также числа, месяца и года. Для выбора нужного значения кликайте на четвертую или первую клавиши.
После выбора параметр значения регулируются посредством использования второй и третьей кнопки.
Когда все значения будут выставлены, надо выйти из режима настройки. Сигнализация автоматически его покинет, если на протяжении восьми секунд не кликать на кнопки пейджера. Можно выйти из меню настроек посредством удерживания первой кнопки передатчика. О выходе из режима сообщат два кратковременных сигнала пейджера.

Инструкция по установке Starline A91 своими руками

Осуществить монтаж системы можно самостоятельно. Ниже инструкция по установке сигнализации Starline А91.

Выбираем место для управляющего блока. Необходимо расположить его в доступном, но закрытом от посторонних глаз месте. Чаще его располагают под накладкой рулевой колонки.
Монтируем сирену сигнализации Starline под капотом автомобиля. Рупор должен находиться подальше от двигателя, чтобы избежать воздействия высоких температур.
Устанавливаем антенну под лобовое стекло. Располагаем блок адаптера Starline дальше от металлических деталей – они могут дать помехи. Подключаем через пятиконтактный штекер.
Укладываем провода. Желательно, чтобы они не соприкасались с высоковольтными кабелями или катушками зажигания.
Монтируем диодный сигнализатор под ветровым стеклом. Через двухконтактный разъем.
Устанавливаем сервисную кнопку. Выбираем секретное место, так как с ее помощью можно осуществить подключение или отключение сигнализации Старлайн А91 без брелка.
Устанавливаем датчик удара. Прикрепляем их к корпусу авто с помощью саморезов, а затем подключаем через двухконтактный штекер.
На капот и багажник устанавливаются концевые выключатели.
Монтируем датчик температуры. Для этого необходимо отыскать черно-оранжевый кабель, провести его в отсек двигателя и соединить с датчиком.

Автозапуск

Для автозапуска используется стандартный внешний силовой модуль, общий для сигнализаций StarLine, начиная с 3-го поколения. Назначение и алгоритм работы выходов модуля гибко запрограммированы, поэтому сигнализацию устанавливают на автомобили с кнопкой «старт-стоп» или несколькими независимыми цепями зажигания на замке.

Для обхода штатного иммобилайзера используется обходчик, входящий в комплект. Он требует извлечения чипа иммобилайзера из одного ключа либо заказа клонированного чипа. «Умный» обход иммобилайзера, реализуемый в современных системах StarLine, в Е91 недоступен.

Для корректного «засыпания» автомобиля после завершения автозапуска производитель предлагает применять аналоговую имитацию открытия и закрытия двери водителя. По умолчанию на это рассчитан дополнительный канал №3, но установщик выбирает любой другой вариант.

Помимо принудительного запуска с брелока, StarLine E91 дает возможность программирования автозапуска по таймеру и по температуре двигателя. Настройки интервалов и температур выполняются с основного брелока сигнализации, изменение настроек через сервисное меню центрального блока нужно только для указания стандартного времени прогрева двигателя.

Гибкое конфигурирование

Серьезное достоинство Е91 — применение флекс-каналов, которые могут произвольно программироваться как по событию активации, так и по алгоритму работы. Благодаря этому сигнализация адаптируется к автомобилям, где для корректной работы охранной системы нужны дополнительные подключения (как уже упомянутая выше имитация открытия двери водителя), и способна реализовывать функции комфорта.

Таким образом систему состыковывают с предпусковым подогревателем, запрограммировав один из флекс-каналов на управление им, настраивают складывание зеркал после постановки на охрану и так далее. Один из четырех дополнительных каналов активируется из мобильного приложения, этот канал выбирается в сервисном меню центрального блока.

При настройке каждого дополнительного канала последовательно программируются:

Задержка от момента активации до первого импульса (от 1 секунды до 999).
Длительность первого импульса (до 998 секунд, при установке значения 999 дополнительный канал включается на неограниченное время, пока не произойдет событие отключения).
Задержка до подачи второго импульса, если на шаге 2 не установлено неограниченное время.
Длительность второго импульса (аналогично настройке первого).

Установка значения 0 на любом из шагов означает его пропуск.

События для включения и выключения дополнительного канала устанавливаются из богатого набора вариантов, причем могут комбинироваться. Настраиваем допканал на срабатывание по закрытию центрального замка и выключению зажигания, по глушению мотора с ключа и по остановке в конце автозапуска. Одновременно используются до трех условий.

Сигнализация используется при создании несложных противоугонных комплексов на автомобилях. Однако ее архитектура делает нецелесообразной установку на машины, где потребуется силовое управление центральным замком (так как отсутствуют силовые выходы на актюаторы), и автомобили, использующие LIN-шину, не поддерживаемую системой. Реализовывать функции, связанные с LIN-шиной, придется через аналоговые подключения. К недостаткам системы стоит отнести невозможность бесключевого обхода иммобилайзера собственными силами.

Видео: StarLine E90,E91

Данная инструкция на русском языке предназначена для автосигнализации StarLine E90, E91 2CAN, описывает принцип работы и основные моменты эксплуатации устройства.

Производитель настойчиво рекомендует перед включением автосигнализации внимательно изучить настоящую инструкцию.

Старлайн А91: настройка с турботаймером

В основе работы некоторых двигателей двигателя лежит турбонадув, который при интенсивной эксплуатации автомобиля повышает температуру элементов выпускной системы до 800°С. Во время движения роль охлаждающей жидкости играет моторное масло, циркулирующее по узлам двигателя

Поэтому важно оставить двигатель работающим на несколько минут после остановки. В инструкции сказано, что сигнализация Starline имеет функцию турботаймера

Для использования режима:

функция 1 таб. №2 должна быть запрограммирована на варианты 2, 3 или 4;
функция 10 таб. №2 должна быть запрограммирована на один из способов поддержки зажигания.

Для включения турботаймера убедитесь, что автомобиль стоит на нейтральной передаче (либо в режиме «PARK» при автоматической трансмиссии), капот закрыт, двигатель работает.

По инструкции, в зависимости от выбранного способа поддержки зажигания (функция 10 таб. №2) включение турботаймера возможно следующими способами.

Автоматически: включите стояночный тормоз и выключите зажигание.
С брелка Starline (при закрытых дверях): включите стояночный тормоз и нажмите кнопку 2 брелка (курсор должен быть установлен на иконку).
Включение тормоза – включите стояночный тормоз.

Функции сигнализации А91

Система имеет большой набор возможностей. Среди функций модели сигнализации Starline А91 как типовая защита от взлома, так и дополнительные команды:

режим бесшумной охраны;
постановка на защиту и блокировка двери непосредственно при включенном двигателе;
бесшумная постановка на сигнализацию и снятие с нее;
активация защиты без ключа;
режим обратной связи;
функция Паники;
удаленное управление центральным замком;
автопрогрев салона;
настройка параметров запуска: время, когда автомобиль должен заводиться, прогрев мотора;
дополнительно Starline позволяет прописывать другие команды: таймер турбины, сервисный режим, мегаполис, настройка иммобилайзера.
