При и выше, снимаю одну часть заграждения у радиатора, иначе может быть перегрев. Часто включаю режим рециркуляции воздуха, так немного быстрее и лучше греет, хотя если чела в машине, то стекла потеют быстрее и тут отключение режима помогает.
Скорее всего дело в слабой вентиляции салона у нексий, в не очень мощном вентиляторе печки, или просто мелкий радиатор печки, машинка простая и детальки в ней видимо такие же, хотя некоторые с v6-v8 двиганами стоят у магазинов греются около часа, атас, при том, что уже приехали нагретыми. Установив второй радиатор отопителя, из сопл теперь идет воздух выше 52С до 60 наверно, оттаивает быстрее, об этом отдельно.
Заметил такой вот отличный вариант: В С надо греть не менее 15 мин, в С не менее 20минут и при этом не сидеть в салоне машины. Воздухозаборник принимает нужное количество воздуха, подаёт его в узлы печки — там он прогревается и поступает в салон.
Поэтому рекомендуется использовать этот режим только при пересечении местности с сильными запахами свалки, пожары и т. Также не рекомендуется включать рециркуляцию в зимнее время, так как на стёклах начнёт быстро скапливаться и замерзать конденсат. Это сильно затруднит водителю обзор. Основные неисправности печки Выход из строя печки может привести к неприятным для водителя последствиям. Наиболее сильно это ощущается в холодное время года.
При возникновении такой ситуации сначала необходимо точно диагностировать причину неисправностей.
Как снять блок управления печкой (блок климат контроля) Daewoo nexia
Печка слабо нагревает воздух На приводе заслонки может появиться люфт. При этом печка будет работать в штатном режиме, но из-за люфта заслонка начнёт прогибаться под собственным весом, образуя щель.
Через эту щель в салон начнёт поступать холодный воздух, снижая температуру в салоне. Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов.
Частота вращения электровентилятора регулируется переключателем режимов работы вентилятора на панели приборов. Электродвигатель вентилятора, в зависимости от подсоединения дополнительного сопротивления, может вращаться с четырьмя различными скоростями.
Распределение потоков воздуха в салоне осуществляется регулятором, который через пневмоприводы управляет заслонками, направляя потоки через воздуховоды центральных и боковых дефлекторов, нижние вентиляционные отверстия в кожухе отопителя, а также сопла обдува стекол, расположенные в панели приборов. Направляющий кожух вентилятора отопителя в сборе с вентилятором.
Для ускорения прогрева салона автомобиля и предотвращения поступления в салон наружного воздуха при движении автомобиля по задымленным, запыленным участкам дороги служит система рециркуляции воздуха. При нажатии на кнопку включения режима рециркуляции открывается электропневмоклапан, и под действием разрежения во впускном коллекторе двигателя заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля.
Автомобиль DAEWOO NEXIA
Таким образом, работа системы рециркуляции возможна только при работающем двигателе. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки. Двигатель отопителя Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки.
Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках. Номер двигателя по каталогу — SB Стоимость — от рублей. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.
Номер устройства по каталогу — ER Засорение печного радиатора Радиатор отопителя, как и любая другая деталь, со временем приходит в негодность. Обычно это случается из-за использования некачественного антифриза с обилием примесей. Исполнительный элемент управления воздушными потоками, которые позволяют разделить его, направляя, например, на обогрев зоны ног или обдув стёкол, обогрев задней части салона и т.
Описание конструкции
Они также располагаются в общем модуле, перекрывая либо открывая тепловые магистрали отопителя. Патрубки, шланги, тепловые магистрали, управляющие тяги. Назначение их заключается в рециркуляции рабочей жидкости, транспортировки теплоносителя внутрь автомобиля, управление работой печки.
Устройство печки автомобиля «Дэу Нексия»
Печка позволяет создать в салоне любого автомобиля комфортный для водителя микроклимат. Кроме этого, она обогревает стёкла, освобождая их от наледи или инея. Всё это особенно актуально в холодное время года.

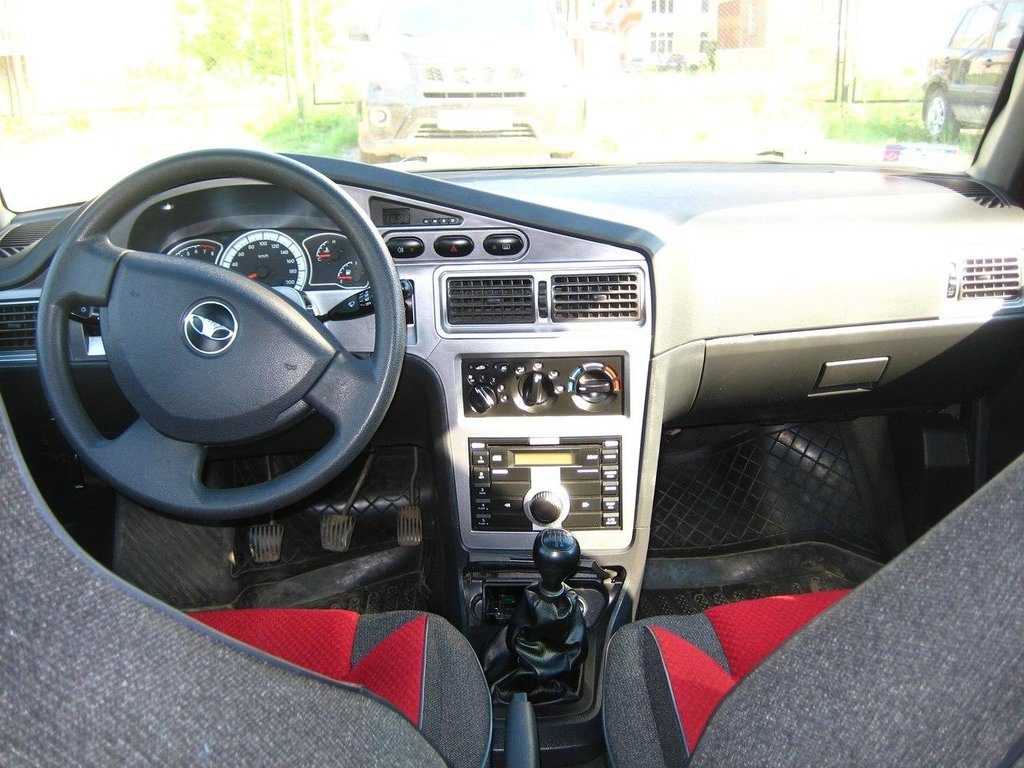

Блок управления печкой находится на центральной панели салона
Система отопления салона состоит из следующих частей:
- Радиатор (теплообменник). Он прогревает воздух и обдувает стёкла со стороны салона. Увеличение температуры воздуха осуществляется за счёт обмена тепла между стенками радиатора и нагревшимся антифризом, который поступает от двигателя.
- Нагнетатель (вентилятор). Нагнетатель представляет собой электрический мотор с вращающимися лопастями. Изменение скорости вращения позволяет регулировать поток поступающего от печки воздуха, делать его более или менее интенсивным.
- Заслонка терморегулятора. Она позволяет водителю регулировать работу нагнетателя. Заслонка контролирует все воздушные потоки, проходящие через радиатор, позволяя менять температурный режим в салоне. Устройство располагается в общей конструкции печки.
- Исполнительный элемент. Этот узел представляет собой пластиковый рычажок, который управляет потоком воздуха. В процессе работы он открывает или закрывает тепловую магистраль радиатора и направляет потоки воздуха в разные зоны салона (обдув стекла, зона ног, задняя часть и т. п.).
- Шланги и магистрали. По ним принудительно циркулирует нагретая двигателем охлаждающая жидкость, являющаяся основным источником тепла для печки.
Типовая схема позволяет понять, как работает радиатор отопителя
Электродвигатель печки автомобиля «Дэу Нексия» имеет цилиндрическую форму и пластиково-металлический корпус. Его технические характеристики следующие:
- номинальное напряжение — 12 В;
- сила тока — не более 20 А;
- скорость работы крыльчатки — 3600 об/мин;
- диаметр крыльчатки — 140 мм;
- высота лопастей — 68 мм;
- тип вентилятора — центробежный.
Электродвигатель призван обеспечивать нормальный режим работы печки в любых условиях
Вакуумный переключатель печки — это устройство управления заслонками. Водитель из салона может установить комфортный для себя режим работы печки, передвигая рычажки на блоке управления. Если же не удаётся направить поток воздуха в нужную область салона, потребуется провести небольшой ремонт.
Управление режимами обогрева осуществляется переключателем из салона
Особенности работы печки автомобиля «Дэу Нексия» в режиме рециркуляции
Автовладельцы знают, что долго эксплуатировать автомобиль «Дэу Нексия» с печкой, работающей в режиме рециркуляции, нельзя — в салоне может сильно увеличиться концентрация углекислого газа. Поэтому рекомендуется использовать этот режим только при пересечении местности с сильными запахами (свалки, пожары и т. п.).
Также не рекомендуется включать рециркуляцию в зимнее время, так как на стёклах начнёт быстро скапливаться и замерзать конденсат. Это сильно затруднит водителю обзор.
Причины сбоев в работе печки
Чаще всего о тепле вспоминают в холодное время года, но иногда вместо ожидаемого тепла водитель сталкивается с тем, что в автомобиле Дэу Нексия плохо греет печка.
Открытая или воздушная система охлаждения предназначена для остужения мотора машины и отвода тепла при помощи потока воздуха. Без отлаженной системы отопления невозможно получить в салоне автомобиля комфортную и тёплую температуру. И если однажды вы столкнулись с проблемой, что в Дэу Нексия не работает печка, значит, в системе охлаждения есть неполадки и проблемы. Но не стоит впадать в панику и звонить в автосервис.
В большинстве случаев с проблемой можно справиться самостоятельно. Есть несколько самых частых причин, которые приводят к тому, что плохо греет печка Дэу Нексия:
- воздушные пробки. Они образуются, когда воздух проникает внутрь со сменой антифриза или если есть повреждения цилиндрического блока.
- загрязнение радиатора. Это происходит при попадании насекомых, грязи, пыли, листьев, герметика, воды или если используется тосол низкого качества,
- крышка бака с охлаждающей жидкости не держит необходимого давления,
- сильное загрязнение салонного фильтра,
- сломанный вентилятор,
- повреждение заслонки радиатора,
- к нестабильному отоплению приходят подшипники, вышедшие из строя.
Элементы и их роль
Стоит рассмотреть более детально все элементы, а также указать неисправности и методы устранения, которые могут возникнуть. Многие владельцы силового агрегата знакомы с элементами охлаждающей системы движка. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой.
Термостат
Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата Дэу Нексия составляет 87 — 103 градуса Цельсия. При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.
Термостат, по праву может считаться наиболее ломающейся частью системы охлаждения автомобиля. Зачастую это связано с тем, что узел заклинивает, и мотор или перегревается, или не греется. Наиболее простое решение проблемы — заменить испорченную деталь.
Водяной насос
Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.
Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен в передней части блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. Ось вращения шкива насоса выполнена эксцентрично оси его корпуса, что позволяет поворотом корпуса вокруг оси регулировать натяжение ремня В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.
Радиатор и вентилятор
Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.
Электровентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров. Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.
Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика температуры охлаждающей жидкости, расположенного в водяной рубашке головки блока цилиндров. Когда температура охлаждающей жидкости достигнет 95 °С вентилятор включается с малой скоростью вращения. При температуре жидкости 99 °С блок управления через термореле включает большую скорость вращения вентилятора. При снижении температуры охлаждающей жидкости до 87 °Сэлектровентилятор выключается.
На автомобилях с кондиционером как вариант может быть установлен дополнительный электровентилятор, предназначенный для обдува теплообменника кондиционера В этом случае для включения электровентиляторов блок управления двигателем дополнительно использует информацию от датчиков высокого и низкого давления кондиционера. При включенном кондиционере дополнительный электровентилятор радиатора системы охлаждения включается с малой скоростью до момента достижения жидкостью температуры 99 °С или до момента достижения определенного давления на выходе компрессора кондиционера. После достижения указанных условий блок управления включает большую скорость электровентилятора.
Патрубки и водяная рубашка
Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.
По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар. Связано это с эксплуатацией силового агрегата на воде, при которой возникает коррозия.
Печка не работает, не включается 4 и другие скорости
В данном случае симптоматика неработающей печки, следующая:
- Дует холодным – про это мы писали выше.
- Не работает вентилятор, а точнее электродвигатель.
- Вентилятор то включается, то выключается, не работает весь блок вентиляции.
- Проблемы в панели управления.
Если есть проблемы с электродвигателем, то тут возможно следующее:
- Перегорел предохранитель (F12 на схеме) или реле вентилятора отопителя (К24 на схеме ниже) – замените предохранитель и реле.
- Не приходит питание на блок печки. Могут быть проблемы в цепи до или в самом блоке, перегорел предохранитель, возможно, придется его снимать.
- Сгорел электромотор и не работает вентилятор на всех 4 скоростях. При этом может не работать кондиционер и рециркуляция.
Электрическая схема.
Решение проблем:
Если очень холодно ездить, то можно временно провести отдельный провод напрямую от контактной группы замка зажигания через предохранитель к вентилятору
Зиму Вы точно проездите в теплой машине, а по весне будете разбираться.
Если не работает только 4 скорость вентилятора, то проверьте реле на исправность (могут подгореть контакты) и при необходимости замените его.
Если не работают первые три скорости, то включаются они через блок резисторов R10 вентилятора отопителя (схема выше), который находится в корпусе забора воздуха.
Если вентилятор периодически выключается и включается, а также это происходит со всем блоком вентиляции, то обратите внимание на контактирую группу замка зажигания (КГ). Через контакт на 15А запитывается кондиционер и моторчик вентилятора
Проверьте контакты в КГ замка зажигания, при необходимости замените ее. Это решает проблему.
Принцип работы системы отопления «Дэу Нексии»
Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.
Схема основных элементов системы отопления на «Дэу Нексии»
Здесь же следует отметить одну особенность отопительной системы «Дэу Нексии»: она может работать независимо от кондиционера. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Отопитель «Дэу Нексии» не только обогревает салон, но и предотвращает обмерзание стёкол, причём работать он может вместе с кондиционером. Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки.
Особенности управления печкой Daewoo Nexia
Отопительная система на рассматриваемом автомобиле функционирует отдельно, без привязки к кондиционеру. Печка согревает и вентилирует салон, предотвращая запотевания лобового и боковых окон.
Иногда водители включают кондиционер при включенной печке. Это позволяет быстро освежить воздух в салоне автомобиле и продолжить греть стекла от запотевания. Особенностью управления климат системой на Daewoo Nexia является тот факт, что охлаждение и обогрев находятся в одном модуле. Поэтому водителю достаточно воспользоваться регуляторами, которые находятся на панели приборов, чтобы контролировать температуру внутри машины.
Управление печкой Дэу Нексия осуществляется с помощью следующих элементов, которые можно найти на панели приборов:
- переключатель скорости вращения вентилятора. Регулировка происходит в сторону уменьшения или увеличения этого показателя. Причем настройка не гибкая и ограничена четырьмя позициями;
- включение режима рециркуляции потоков воздуха;
- регулировка температуры с помощью поворотов заслонки;
- включение системы кондиционирования;
- регулятор направления воздушных поток внутри салона, например «Ноги-Лицо».
При этом на режимы печки Дэу Нексия не влияет положение регулятора температуры поступающего воздуха. Четыре скорости работы вентилятора изменяются с помощью разности в подачи напряжения на моторчик. При этом заслонка меняет свое положение с помощью привода, а терморегулятор связывается тросиком с исполнительным элементом.

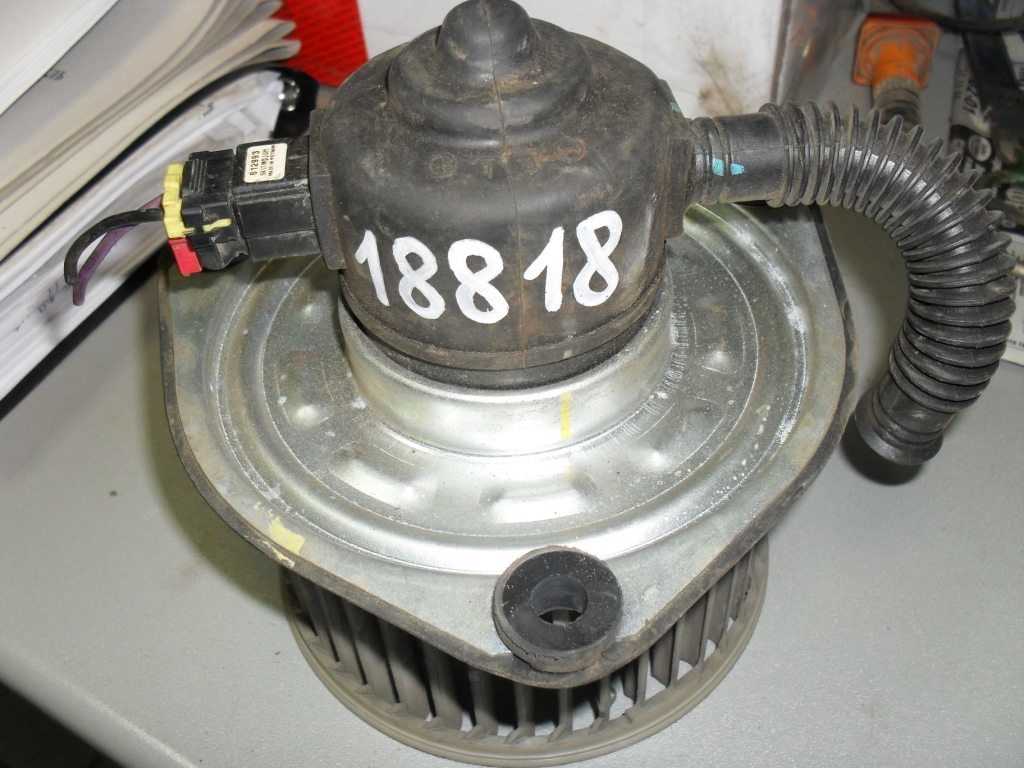

Двигатель отопителя
Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки. Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках.
Корпус электродвигателя печки на «Нексии» выполнен из инструментальной стали
К ротору плотно прилегают металлографитные щётки, снимающие электрический заряд. Номер двигателя по каталогу — 6841SB566905. Он совместим с другими автомобилями «Дэу» (например, с «Дэу Эсперо»). Стоимость — от 5000 рублей.

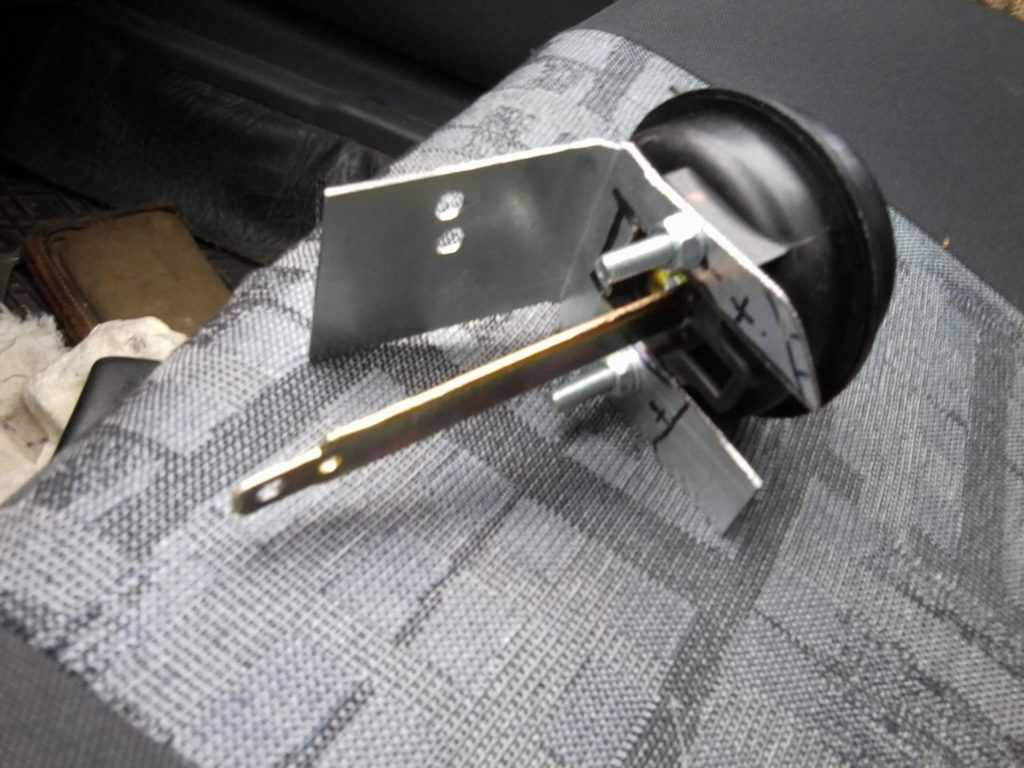

Вакуумный переключатель отопителя
Вакуумный переключатель печки на автомобиле «Дэу Нексия» расположен за бардачком. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.
Заслонки на «Дэу Нексии» открываются с помощью вакуумного переключателя
Управляется с помощью кнопок, расположенных на контрольном блоке отопителя. Номер устройства по каталогу — ER200347893. Стоимость вакуумного переключателя в фирменных магазинах «Дэу» — от 600 рублей.
Расположение предохранителя отопителя
Предохранительный блок «Дэу Нексии» находится под приборной панелью, над педалями газа и сцепления.
Печной предохранитель «Нексии» находится в правом нижнем углу блока: он зелёного цвета
Он закрыт пластиковой крышкой, на которой имеется наклейка со схемой расположения всех предохранителей и реле.
Предохранительный блок «Нексии» расположен над педалями и закрыт пластиковой крышкой
Предохранитель, отвечающий за отопитель, находится в правом нижнем углу блока и обозначается как F19.
Предохранитель, отвечающий за печку «Дэу Нексии», обозначен маркировкой F19
В том же блоке имеется реле печного вентилятора, используемое в ситуациях, когда моторчик печки работает на низких оборотах.
Принятые ответы
Для устранения проблемы водителю придётся приобретать новый вакуумный переключатель, так как по отдельности крепёжные планки для него не продаются. Разрушение подшипников электромотора Как уже говорилось выше, центральный вал отопительного электромотора с крыльчаткой подвешен на двух шариковых подшипниках, которые со временем могут разрушиться.
Если это произошло, то водитель после включения печки услышит характерный скрип, постепенно переходящий в громкий скрежет. Решить проблему можно только заменой печного электромотора, поскольку подшипники к нему по отдельности не продаются.
После этого заслонки опускаются в крайнее нижнее положение. В результате доступ горячего воздуха к ногам пассажира и водителя перекрывается практически полностью.
Проблема решается снятием бардачка и заменой вакуумного переключателя. Кнопки этого модуля выходят из строя довольно редко. Однако необходимость снять блок управления может возникнуть при поломке вакуумного переключателя, о котором упоминалось выше.
Ничего сложного в демонтаже блока нет, и для работы понадобится только плоская отвёртка. Последовательность демонтажа контрольного блока Чтобы извлечь сломанное устройство, разумновоспользоваться рекомендациями опытных ремонтников: Блок управления печкой находится на центральной панели салона Система отопления салона состоит из следующих частей: Он прогревает воздух и обдувает стёкла со стороны салона.
Увеличение температуры воздуха осуществляется за счёт обмена тепла между стенками радиатора и нагревшимся антифризом, который поступает от двигателя.
Нагнетатель представляет собой электрический мотор с вращающимися лопастями. Изменение скорости вращения позволяет регулировать поток поступающего от печки воздуха, делать его более или менее интенсивным.
Она позволяет водителю регулировать работу нагнетателя. Заслонка контролирует все воздушные потоки, проходящие через радиатор, позволяя менять температурный режим в салоне. Устройство располагается в общей конструкции печки.
Этот узел представляет собой пластиковый рычажок, который управляет потоком воздуха. В процессе работы он открывает или закрывает тепловую магистраль радиатора и направляет потоки воздуха в разные зоны салона обдув стекла, зона ног, задняя часть и т. По ним принудительно циркулирует нагретая двигателем охлаждающая жидкость, являющаяся основным источником тепла для печки.
Его технические характеристики следующие: Электродвигатель призван обеспечивать нормальный режим работы печки в любых условиях Вакуумный переключатель печки — это устройство управления заслонками. Водитель из салона может установить комфортный для себя режим работы печки, передвигая рычажки на блоке управления.
Дэу нексия n 150 заслонка печки на стекло
Если же не удаётся направить поток воздуха в нужную область салона, потребуется провести небольшой ремонт. Переключатель тепло-холод или переключатель направления обдува? Возможно, он соскочил или ещё что-то с ним приключилось, подвигай ручку и посмотри, работает ли.
А если обдува — то, скорее всего, соскочил шланг тонкий такой, почти как стержень от ручки , идущий от впускного коллектора в салон под приборку — привод у заслонок вакуумный, а вакуум берётся из впуска по шлангу.
Воздухозаборник принимает нужное количество воздуха, подаёт его в узлы печки — там он прогревается и поступает в салон. Поэтому рекомендуется использовать этот режим только при пересечении местности с сильными запахами свалки, пожары и т. Также не рекомендуется включать рециркуляцию в зимнее время, так как на стёклах начнёт быстро скапливаться и замерзать конденсат. Это сильно затруднит водителю обзор. Основные неисправности печки Выход из строя печки может привести к неприятным для водителя последствиям.
Наиболее сильно это ощущается в холодное время года. При возникновении такой ситуации сначала необходимо точно диагностировать причину неисправностей. Печка слабо нагревает воздух На приводе заслонки может появиться люфт.
При этом печка будет работать в штатном режиме, но из-за люфта заслонка начнёт прогибаться под собственным весом, образуя щель.
Почему в Нексии зимой холодно
Чаще всего проблемы бывают из за неработающего вакуумного блока управления печкой. Банально печка перестает переключать режимы, и дует изо всех щелей.
Дует еле теплый воздух, возможно, из за отсутствия антифриза, а также ряда других причин, о которых читайте дальше.
Если у вас вполне исправный автомобиль, то теплее вам от этого не станет, всё равно будет холодно из за ряда причин.
Во-первых, экономность использования материалов при проектировании сделала из автомобиля «дуршлаг”. Отсутствие плотной шумоизоляции, отсутствие теплоизоляционных элементов в обшивке салона.
Во-вторых, по мере старения все резиновые изделия имеют особенность изнашиваться и высыхать, а это дверные и оконные уплотнители, заглушки. Через образовавшиеся щели просачивается холодный воздух, а тёплый покидает салон.
В-третьих, конструктивные недочеты. Печка имеет заслонку холод – тепло, если регулятор этой заслонки в синей зоне, то заслонка полностью открыта и забор воздуха идёт напрямую с улицы. Не спешите с выводом, что если заслонка в положении тепло, то она будет закрыта, а значит печка будет греть эффективно. На самом же деле, это заслонка со временем провисает и образуются щели, соответственно в печку попадает воздух с улицы и печка начинает холодить. Признаком этого является ощущаемый холод зимой в районе кулисы.
