Диагностика неисправностей и ремонт печки «дэу нексия» своими руками

Принятые ответы

Для устранения проблемы водителю придётся приобретать новый вакуумный переключатель, так как по отдельности крепёжные планки для него не продаются. Разрушение подшипников электромотора Как уже говорилось выше, центральный вал отопительного электромотора с крыльчаткой подвешен на двух шариковых подшипниках, которые со временем могут разрушиться.

Если это произошло, то водитель после включения печки услышит характерный скрип, постепенно переходящий в громкий скрежет. Решить проблему можно только заменой печного электромотора, поскольку подшипники к нему по отдельности не продаются.

После этого заслонки опускаются в крайнее нижнее положение. В результате доступ горячего воздуха к ногам пассажира и водителя перекрывается практически полностью.

Проблема решается снятием бардачка и заменой вакуумного переключателя. Кнопки этого модуля выходят из строя довольно редко. Однако необходимость снять блок управления может возникнуть при поломке вакуумного переключателя, о котором упоминалось выше.

Ничего сложного в демонтаже блока нет, и для работы понадобится только плоская отвёртка. Последовательность демонтажа контрольного блока Чтобы извлечь сломанное устройство, разумновоспользоваться рекомендациями опытных ремонтников: Блок управления печкой находится на центральной панели салона Система отопления салона состоит из следующих частей: Он прогревает воздух и обдувает стёкла со стороны салона.

Увеличение температуры воздуха осуществляется за счёт обмена тепла между стенками радиатора и нагревшимся антифризом, который поступает от двигателя.

Нагнетатель представляет собой электрический мотор с вращающимися лопастями. Изменение скорости вращения позволяет регулировать поток поступающего от печки воздуха, делать его более или менее интенсивным.

Она позволяет водителю регулировать работу нагнетателя. Заслонка контролирует все воздушные потоки, проходящие через радиатор, позволяя менять температурный режим в салоне. Устройство располагается в общей конструкции печки.

Этот узел представляет собой пластиковый рычажок, который управляет потоком воздуха. В процессе работы он открывает или закрывает тепловую магистраль радиатора и направляет потоки воздуха в разные зоны салона обдув стекла, зона ног, задняя часть и т. По ним принудительно циркулирует нагретая двигателем охлаждающая жидкость, являющаяся основным источником тепла для печки.

Его технические характеристики следующие: Электродвигатель призван обеспечивать нормальный режим работы печки в любых условиях Вакуумный переключатель печки — это устройство управления заслонками. Водитель из салона может установить комфортный для себя режим работы печки, передвигая рычажки на блоке управления.

Дэу нексия n 150 заслонка печки на стекло

Если же не удаётся направить поток воздуха в нужную область салона, потребуется провести небольшой ремонт. Переключатель тепло-холод или переключатель направления обдува? Возможно, он соскочил или ещё что-то с ним приключилось, подвигай ручку и посмотри, работает ли.

А если обдува — то, скорее всего, соскочил шланг тонкий такой, почти как стержень от ручки , идущий от впускного коллектора в салон под приборку — привод у заслонок вакуумный, а вакуум берётся из впуска по шлангу.

Воздухозаборник принимает нужное количество воздуха, подаёт его в узлы печки — там он прогревается и поступает в салон. Поэтому рекомендуется использовать этот режим только при пересечении местности с сильными запахами свалки, пожары и т. Также не рекомендуется включать рециркуляцию в зимнее время, так как на стёклах начнёт быстро скапливаться и замерзать конденсат. Это сильно затруднит водителю обзор. Основные неисправности печки Выход из строя печки может привести к неприятным для водителя последствиям.

Наиболее сильно это ощущается в холодное время года. При возникновении такой ситуации сначала необходимо точно диагностировать причину неисправностей. Печка слабо нагревает воздух На приводе заслонки может появиться люфт.

При этом печка будет работать в штатном режиме, но из-за люфта заслонка начнёт прогибаться под собственным весом, образуя щель.

Выгоняем воздух из системы

Но для того, чтобы печка работала нормально после настройки, сделанной своими руками, необходимо будет выгнать из системы воздух, который ранее там скопился. Как это сделать?

• Ставим машину на хорошую горку, под гору. Также передняя часть должна быть выше задней. Активируйте ручной тормоз;
• Запускаем двигатель и прогреваем, чтобы термостат открылся и циркуляция началась беспрепятственно;
• Капот должен быть открыт. Пробка расширительного бачка охлаждающей жидкости – снимаем;
• Залить охлаждающую жидкость в бак с превышением максимального риска;
• С помощью кабеля держим около 3000 оборотов в минуту (одной рукой);
• С другой стороны, патрубок, ведущий к духовке, накачивается характерными движениями. В этом случае необходимо следить за уровнем охлаждающей жидкости в бачке. Если упадет, добавьте;
• Когда уровень в баке перестает падать, аэрация прекращается. Но после проведенной процедуры необходимо еще несколько дней следить за уровнем антифриза.

Как устранить неисправности печки Daewoo Nexia

Если неисправен релейный регулятор, мы диагностируем его с помощью мультиметра. Подключаем клеммы к концевым выключателям, активируем, выставляем сопротивление 1 Ом. Стрелка стремится к бесконечности – реле работает исправно, шкала уходит в «ноль» – короткое замыкание в цепи.

Процесс замены реле довольно прост. Как и в случае с предохранителем, разъединяем контакты, снимаем неисправное реле, подключаем новое.

Если по электропроводке замечаний нет, заводим двигатель, ожидаем нагрев до температуры 45 – 60 °. От радиатора системы охлаждения проверяем по очереди каждый резиновый шланг. Сравним температуру. Если двигатель прогрет и шланг холодный, горячий – канал забит.

Устранить неисправность несложно, но для начала необходимо:

• выхлопной антифриз;
• ослабить крепление хомутов, стяжек;
• снимаем резиновую трубку, заменяем на новую;
• заполнить систему жидкостью до уровня не ниже среднего.

Принцип работы системы отопления «Дэу Нексии»

Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.

Схема основных элементов системы отопления на «Дэу Нексии»

Здесь же следует отметить одну особенность отопительной системы «Дэу Нексии»: она может работать независимо от кондиционера. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Отопитель «Дэу Нексии» не только обогревает салон, но и предотвращает обмерзание стёкол, причём работать он может вместе с кондиционером. Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки.

Особенности управления печкой Daewoo Nexia

Отопительная система на рассматриваемом автомобиле функционирует отдельно, без привязки к кондиционеру. Печка согревает и вентилирует салон, предотвращая запотевания лобового и боковых окон.

Иногда водители включают кондиционер при включенной печке. Это позволяет быстро освежить воздух в салоне автомобиле и продолжить греть стекла от запотевания. Особенностью управления климат системой на Daewoo Nexia является тот факт, что охлаждение и обогрев находятся в одном модуле. Поэтому водителю достаточно воспользоваться регуляторами, которые находятся на панели приборов, чтобы контролировать температуру внутри машины.

Управление печкой Дэу Нексия осуществляется с помощью следующих элементов, которые можно найти на панели приборов:

• переключатель скорости вращения вентилятора. Регулировка происходит в сторону уменьшения или увеличения этого показателя. Причем настройка не гибкая и ограничена четырьмя позициями;
• включение режима рециркуляции потоков воздуха;
• регулировка температуры с помощью поворотов заслонки;
• включение системы кондиционирования;
• регулятор направления воздушных поток внутри салона, например «Ноги-Лицо».

При этом на режимы печки Дэу Нексия не влияет положение регулятора температуры поступающего воздуха. Четыре скорости работы вентилятора изменяются с помощью разности в подачи напряжения на моторчик. При этом заслонка меняет свое положение с помощью привода, а терморегулятор связывается тросиком с исполнительным элементом.

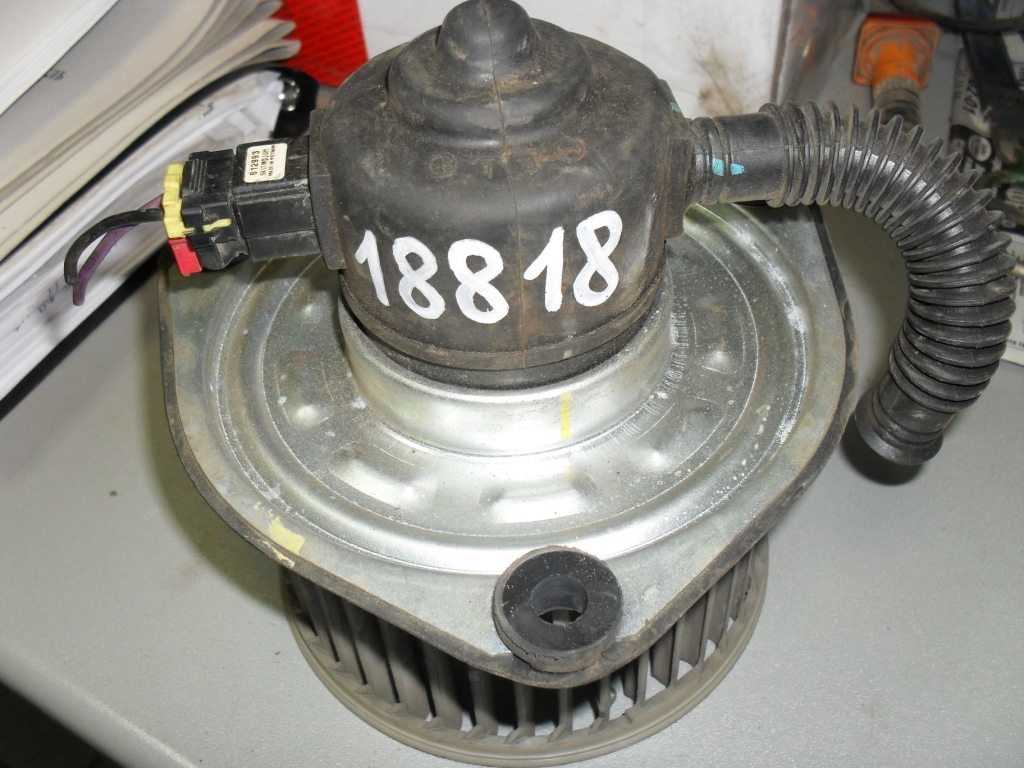

Двигатель отопителя

Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки. Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках.

Корпус электродвигателя печки на «Нексии» выполнен из инструментальной стали

К ротору плотно прилегают металлографитные щётки, снимающие электрический заряд. Номер двигателя по каталогу — 6841SB566905. Он совместим с другими автомобилями «Дэу» (например, с «Дэу Эсперо»). Стоимость — от 5000 рублей.

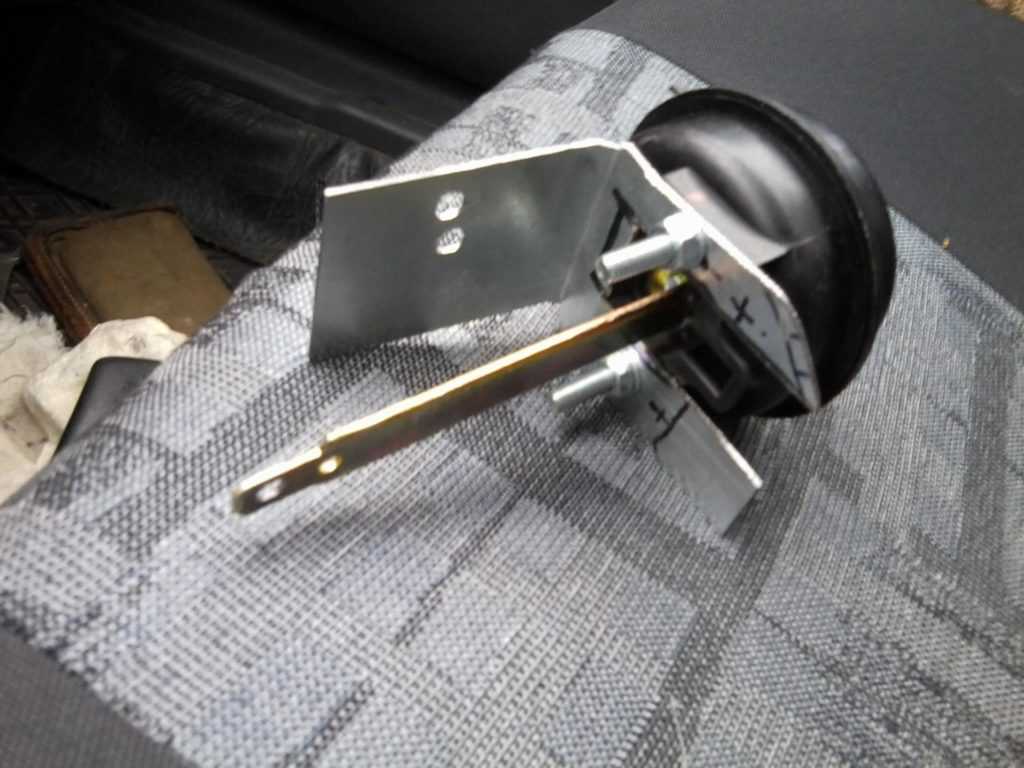

Вакуумный переключатель отопителя

Вакуумный переключатель печки на автомобиле «Дэу Нексия» расположен за бардачком. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.

Заслонки на «Дэу Нексии» открываются с помощью вакуумного переключателя

Управляется с помощью кнопок, расположенных на контрольном блоке отопителя. Номер устройства по каталогу — ER200347893. Стоимость вакуумного переключателя в фирменных магазинах «Дэу» — от 600 рублей.

Расположение предохранителя отопителя

Предохранительный блок «Дэу Нексии» находится под приборной панелью, над педалями газа и сцепления.

Печной предохранитель «Нексии» находится в правом нижнем углу блока: он зелёного цвета

Он закрыт пластиковой крышкой, на которой имеется наклейка со схемой расположения всех предохранителей и реле.

Предохранительный блок «Нексии» расположен над педалями и закрыт пластиковой крышкой

Предохранитель, отвечающий за отопитель, находится в правом нижнем углу блока и обозначается как F19.

Предохранитель, отвечающий за печку «Дэу Нексии», обозначен маркировкой F19

В том же блоке имеется реле печного вентилятора, используемое в ситуациях, когда моторчик печки работает на низких оборотах.

Устройство печки автомобиля «Дэу Нексия»

Печка позволяет создать в салоне любого автомобиля комфортный для водителя микроклимат. Кроме этого, она обогревает стёкла, освобождая их от наледи или инея. Всё это особенно актуально в холодное время года.

Важным условием работы печки на «Дэу Нексии» считается прогретый до штатной температуры силовой агрегат. Печка начинает хорошо греть только после того, как прогрелся мотор.

Система отопления салона состоит из следующих частей:

1. Радиатор (теплообменник). Он прогревает воздух и обдувает стёкла со стороны салона. Увеличение температуры воздуха осуществляется за счёт обмена тепла между стенками радиатора и нагревшимся антифризом, который поступает от двигателя.
2. Нагнетатель (вентилятор). Нагнетатель представляет собой электрический мотор с вращающимися лопастями. Изменение скорости вращения позволяет регулировать поток поступающего от печки воздуха, делать его более или менее интенсивным.
3. Заслонка терморегулятора. Она позволяет водителю регулировать работу нагнетателя. Заслонка контролирует все воздушные потоки, проходящие через радиатор, позволяя менять температурный режим в салоне. Устройство располагается в общей конструкции печки.
4. Исполнительный элемент. Этот узел представляет собой пластиковый рычажок, который управляет потоком воздуха. В процессе работы он открывает или закрывает тепловую магистраль радиатора и направляет потоки воздуха в разные зоны салона (обдув стекла, зона ног, задняя часть и т. п.).
5. Шланги и магистрали. По ним принудительно циркулирует нагретая двигателем охлаждающая жидкость, являющаяся основным источником тепла для печки.

Электродвигатель печки автомобиля «Дэу Нексия» имеет цилиндрическую форму и пластиково-металлический корпус. Его технические характеристики следующие:

• номинальное напряжение — 12 В;
• сила тока — не более 20 А;
• скорость работы крыльчатки — 3600 об/мин;
• диаметр крыльчатки — 140 мм;
• высота лопастей — 68 мм;
• тип вентилятора — центробежный.

Вакуумный переключатель печки — это устройство управления заслонками. Водитель из салона может установить комфортный для себя режим работы печки, передвигая рычажки на блоке управления. Если же не удаётся направить поток воздуха в нужную область салона, потребуется провести небольшой ремонт.

Переключатель тепло-холод или переключатель направления обдува? Если первое — смотри на «бороде» под приборкой справа (где коленки пассажира) — там тросик двигает рычажок заслонки. Возможно, он соскочил или ещё что-то с ним приключилось, подвигай ручку и посмотри, работает ли. А если обдува — то, скорее всего, соскочил шланг (тонкий такой, почти как стержень от ручки), идущий от впускного коллектора в салон (под приборку) — привод у заслонок вакуумный, а вакуум берётся из впуска по шлангу.

Старожил

http://www.nexia-club.ru/f/hodovaya/4737-ne-rabotaet-pereklyuchatel-pechki/

Общее вентилирование салона производится через воздухозаборник, который располагается в зоне лобового стекла «Дэу Нексии». Воздухозаборник принимает нужное количество воздуха, подаёт его в узлы печки — там он прогревается и поступает в салон.

Особенности работы печки автомобиля «Дэу Нексия» в режиме рециркуляции

Автовладельцы знают, что долго эксплуатировать автомобиль «Дэу Нексия» с печкой, работающей в режиме рециркуляции, нельзя — в салоне может сильно увеличиться концентрация углекислого газа. Поэтому рекомендуется использовать этот режим только при пересечении местности с сильными запахами (свалки, пожары и т. п.).

Также не рекомендуется включать рециркуляцию в зимнее время, так как на стёклах начнёт быстро скапливаться и замерзать конденсат. Это сильно затруднит водителю обзор.

Не работает печка Дэу Нексия: причины, ремонт, видео

С наступлением зимнего периода, автомобилисты начинают пользоваться отопителем. Но в жизни случается так, что печка Дэу Нексия перестаёт подавать тёплый воздух в салон. Причин неисправности достаточно много, но не стоит расстраиваться, всё можно исправить, даже не прибегая к участию автосервиса.

материалы поведают о ремонте отопителя, замене радиатора печки, а также диагностики и ремонте узла.

Причины неисправности отопителя салона

Система отопления у Нексия имеет стандартную схему, как и у всех Дэу этого класса. В диагностике печки существуют механические неисправности и электрические. Так, может накрыться радиатор, который внезапно потечёт, или засориться патрубок. С другой стороны проблема может крыться в неисправности электрической части. Рассмотрим, основные узлы, где будем искать проблему:

• Радиатор.
• Блок управления отопителем.
• Моторчик.
• Предохранители.

Основные моменты и места неисправности выявлены, можно приступать к диагностике и ремонту.

Радиатор отопителя

Первым признаком неисправности радиатора отопителя — это течь с самого элементы. Если обогревать имеет признаки подтекания, то необходимо заменить, иначе тёплого воздуха в салоне не будет. Стоит понимать, что замена радиатора печки, по заводской технологии, проводится после снятия торпеды. Но автолюбители придумали способ, при котором не нужно проводить демонтаж приборки.

Итак, рассмотрим, как демонтировать радиатор печки минимальными средствами:

1. Сливаем охлаждающую жидкость с системы, чтобы она не потекла в салон.
2. Со стороны моторного отсека отсоединяем отводящий и подводящий патрубок.
3. Снимаем бардачок.
4. Упираемся в радиатор печки, который остается только вынуть с посадочного места.

Если процедура показалась достаточно сложной, то придётся демонтировать панель приборов и вынимать радиатор по заводской схеме.

Выбор радиатора

Оригинальная каталожный номер радиатора печки на Дэу Нексия — 03059812. Также стоит указать размеры:

• N100 — 182×141×51;
• N150 — 180×138,5×26.

Средняя стоимость составляет 5000 рублей. Кроме этого имеется ряд аналогов, которые по качеству не уступают оригиналу.

Производитель	Каталожный номер	Стоимость
Thermotec	D60002TT	1500
Polcar	2910N8-1	2000
Asam	50118	2500
Stellox	10-35104-SX	2500
Zekkert	MK-5030	2500
Magneti marelli	350218253003	2700
Van Wezel	81006026	2700
Pmc	PXNHC-001	3500
Luzar	LRh DWEs94312	4000

Дует холодный воздух, не греет. Это причина тоже скрывается в радиаторе печки. Связано это может быть с тем, что имеется засорение в патрубках или самом радиаторе. Для устранения неисправности можно попробовать его прочистить, но это может не помочь, и всё же придётся сменить сам радиатор или патрубок. Для чистки можно использовать промывочные средства системы охлаждения, которые продаются на автомобильном рынке или в автомагазинах.

Блок управления отопителем

Ещё одним местом, которое может стать причиной неисправности, становится блок управления отопителем. Это механическо-электрическая деталь, которая служит управлением для регулировки температуры салона. На ней имеются две тяги, которые регулируют открытие и закрытие крана. В этом случае, неисправность может крыться именно в тросике отопителя.

Второй вариант неисправности — это неисправность электрической части блока. В этом случае, как показывает практика, рекомендуется сменить блок полностью, ну или отдать специалистам на перепайку. Ремонт — это хорошо, но лучше всего заменить.

Предохранители, реле и электрика

Если моторчик » умер» то, скорее всего, неисправность вызвана перегоранием предохранителя. На Дэу Нексия эти элементы располагаются, как под капотом, так и в салоне. Конечно, на крышках блоков предохранителей можно найти распиновку. Замена плавкого элемента может помочь решить проблему.

Моторчик отопителя

Зачастую со строя может выходить непосредственно мотор отопителя. Этому может служить повреждение обмотки или сгорание самого моторчика. При этом элемент может пищать, или вовсе не запускаться. Чтобы устранить неисправность, придётся сменить моторчик.

Вывод

Найти неисправность печки Дэу Нексия можно самостоятельно. Причиной может послужить радиатор, вентилятор или электрика. Устранить причины также можно своими руками, но стоит изучить схему отопления и вентиляции, а также потребуются некоторые знания и умения в авторемонте.

Печка не работает, не включается 4 и другие скорости

В данном случае симптоматика неработающей печки, следующая:

• Дует холодным – про это мы писали выше.
• Не работает вентилятор, а точнее электродвигатель.
• Вентилятор то включается, то выключается, не работает весь блок вентиляции.
• Проблемы в панели управления.

Если есть проблемы с электродвигателем, то тут возможно следующее:

• Перегорел предохранитель (F12 на схеме) или реле вентилятора отопителя (К24 на схеме ниже) – замените предохранитель и реле.
• Не приходит питание на блок печки. Могут быть проблемы в цепи до или в самом блоке, перегорел предохранитель, возможно, придется его снимать.
• Сгорел электромотор и не работает вентилятор на всех 4 скоростях. При этом может не работать кондиционер и рециркуляция.

Электрическая схема.

Решение проблем:

Если очень холодно ездить, то можно временно провести отдельный провод напрямую от контактной группы замка зажигания через предохранитель к вентилятору

Зиму Вы точно проездите в теплой машине, а по весне будете разбираться.
Если не работает только 4 скорость вентилятора, то проверьте реле на исправность (могут подгореть контакты) и при необходимости замените его.
Если не работают первые три скорости, то включаются они через блок резисторов R10 вентилятора отопителя (схема выше), который находится в корпусе забора воздуха.
Если вентилятор периодически выключается и включается, а также это происходит со всем блоком вентиляции, то обратите внимание на контактирую группу замка зажигания (КГ). Через контакт на 15А запитывается кондиционер и моторчик вентилятора

Проверьте контакты в КГ замка зажигания, при необходимости замените ее. Это решает проблему.

Схема отопителя Дэу Нексия. Назначение основных узлов печки

Конструкция, осуществляющая отопление салона Daewoo Nexia, представлена следующими элементами.

1. Радиатор обогревателя (теплообменник). Его назначение обусловлено прогревом воздуха необходимого для обогрева салона, а также обдувом внутренней стороны стёкол в нём. Нагрев воздуха осуществляется посредством теплообмена между стенками радиатора и разогретой жидкости из системы охлаждения силового агрегата.
2. Нагнетатель воздушного потока внутрь машины, который представляет собой обычный вентилятор (электромотор с закреплённой на его валу крыльчаткой). Этот элемент необходим для регулируемой подачи воздуха к заслонкам печки или кондиционера. Кстати, последний может работать лишь при включенном нагнетателе.
3. Заслонка терморегулятора, которая регулирует проходящие через радиатор обогревателя и в обход его воздушные потоки. Таким образом, увеличивается или уменьшается температура их прогрева. Она находится в общем модуле печки и кондиционера.
4. Исполнительный элемент управления воздушными потоками, которые позволяют разделить его, направляя, например, на обогрев зоны ног или обдув стёкол, обогрев задней части салона и т. д. Они также располагаются в общем модуле, перекрывая либо открывая тепловые магистрали отопителя.
5. Патрубки, шланги, тепловые магистрали, управляющие тяги. Назначение их заключается в рециркуляции рабочей жидкости, транспортировки теплоносителя внутрь автомобиля, управление работой печки.

Дуем холодным

Если печь не работает, т.е есть только холодный воздух, то причины могут быть следующие:

Рычаг заслонки («Холод», «Тепло») находится в неправильном положении

Проверьте, не забыли ли вы поставить его в положение «Холодное». Если заслонка закрыта, в салоне будет холодно даже при включенном вентиляторе.

Забит радиатор отопителя

Промыть изнутри и снаружи (при необходимости). Для этого: слейте 3 литра охлаждающей жидкости из радиатора двигателя (не забудьте закрутить пробку на расширительном бачке). Снимите шланги с радиатора отопителя и продуйте отопитель с двух сторон воздухом под давлением не менее 3 атмосфер или промойте чистой водой (сначала холодной, затем горячей).

Также используйте специальный автохимик для промывки системы или замены всего узла. Читайте здесь — как промыть систему охлаждения двигателя.

Если возникнет необходимость заменить лампы, вот их артикулы:

1. Строка возврата — позиция 96179610.
2. Корма — артикул 96148970.

Вышел из строя термостат

Система отопления предназначена для начала работы сразу после запуска двигателя (при включенной печке). Завели машину, включили печку, и по мере прогрева двигателя тепло будет поступать в салон.

Из-за того, что клапан термостата находится в определенном положении, тосол может постоянно перемещаться по большому кругу. Увеличивается время прогрева мотора, печка тоже включится с задержкой.

Решение — заменить термостат. Стандартный термостат для Дэу Нексия на 870С. Некоторые делают ставки на 920C. Это увеличивает время движения охлаждающей жидкости по небольшому кругу, благодаря чему радиатор отопителя будет лучше прогреваться.

термостат на 970С лучше не ставить, ЭБУ придется перепрошивать.

Заклинило заслонку в положение «Тепло»

В этом случае сам кабель может пройти без заеданий. Снимите блок-картер, который находится рядом с двигателем (за радиатором), а не сбоку от салона, и проверьте, как амортизатор реагирует на попытку перемещения с помощью рычага.

Если он застрял и нет времени или возможности устранить проблему, вручную поверните амортизатор в положение «Cool» и закрепите его саморезом. В дальнейшем вам, скорее всего, придется сменить удлиненный кабель.

Забит салонный фильтр

В Daewoo Nexia установлен угольный салонный фильтр, который отличается высокой гигроскопичностью.

Когда он загрязнен, влага, скопившаяся внутри, замерзает при температуре ниже нуля, и фильтр не пропускает воздух. Замена предмета должна помочь.

Проверяем заслонку на горячий и холодный воздух

Прогреваем двигатель и выключаем. Ставим терморегулятор в крайнее левое положение (синяя полоса), а затем резко перемещаем его в крайнее правое положение (короткая красная полоса).

Если заслонка печки сработает, вы услышите характерный щелчок (заслонка закрыта). Если хлопка нет, проверьте тумблер «Холодный», «Горячий». Он должен пройти до конца.

В противном случае укоротите кабель.

Замена вентилятора

Добираться до агрегата удобнее всего со стороны пассажирского кресла, которое придется демонтировать, чтобы не пришлось заниматься акробатикой внутри салона. Полозья кресла держатся 4 гайками размером 13 мм, открутить их не составит труда. Дальнейшие работы по замене вентилятора производятся в такой последовательности:

1. Извлечь салонный фильтр, убрать из проема грязь и пыль.
2. Открутить 4 самореза, находящихся на задней стенке бардачка, и еще один — под правой решеткой отопителя.
3. Снять со стойки пластиковую накладку и открутить 2 самореза, которые крепят панель и узел обдува.
4. Демонтировать узел обдува, поднять пластмассовую панель и ослабить 2 находящиеся под ней гайки крепления вентилятора.
5. Торпедо максимально отодвинуть назад и зафиксировать. Турбину снимать надо снизу, из положения лежа.

Не следует спешить менять вентилятор, когда он работает только на 1 скорости и переключатель печки стоит на максимуме. Это верный признак, что вышел из строя резистор, находящийся снизу за бардачком. Деталь представляет собой небольшую пластиковую панель зеленого цвета с разъемом для подключения. Замена резистора печки проводится без всякой разборки, надо лишь отсоединить разъем и открутить 2 самореза, которые крепят его к кузову.

Модель Дэу Нексия: печка и особенности отопительной системы

Итак, печка в Нексии относительно проста, однако требует к себе отдельного внимания при возникновении неисправностей или в случае снижения производительности.  Другими словами, важно знать, как найти поломку и устранить ее в рамках диагностики и ремонта. Прежде всего, одним из условий нормальной работы отопительного устройства автомобиля с печкой данного типа является хорошо прогретый (до рабочей температуры) ДВС

Если иначе, печка на ДЭУ Нексия начинает греть только после того, как мотор прогреется.

Прежде всего, одним из условий нормальной работы отопительного устройства автомобиля с печкой данного типа является хорошо прогретый (до рабочей температуры) ДВС. Если иначе, печка на ДЭУ Нексия начинает греть только после того, как мотор прогреется.

Основные составляющие отопительной системы автомобиля на Nexia:

• радиатор печки Нексия (теплообменник), выполняет функцию прогрева воздуха и обдува стекла со стороны салона автомобиля (температура воздуха увеличивается за счет обмена тепла между поступающим от ДВС нагретым антифризом и стенками радиатора);
• вентилятор или нагнетатель, устройство в виде электрического мотора с вращающимися лопастями (меняющаяся скорость вращения дает возможность изменять поток воздуха, поступающего от печки, делая его более или менее интенсивным);
• исполнительный элемент – рычажок, управляющий потоком воздуха путем открытия или закрытия тепловой магистрали радиатора (направление воздушного потока в разные зоны салона автомобиля, такие как: зона ног, обдув стекла и др.);
• заслонка терморегулятора — регулировка работы вентилятора и контроль воздушных потоков, проходящих на Нексия через радиатор печки, что позволяет в салоне автомобиля менять  температурный режим;
• магистрали и шланги, по которым циркулирует нагретая ДВС охлаждающая жидкость (является основным источником тепла для  нагревателя).

Если рассматривать Дэу Нексия, еще внимания заслуживает электродвигатель и вакуумный переключатель. Электродвигатель — устройство цилиндрической формы с пластиково-металическим корпусом.

Данное решение с номинальным напряжением 12В и силой тока до 20А имеет крыльчатку с рабочей скоростью 3600 и диаметром 140 мм. При этом высота лопастей составляет 68 мм. Устройство имеет центробежный тип вентилятора.

Устройство, управляющее заслонками (вакуумный переключатель печки) позволяет водителю установить комфортный для себя рабочий режим печки непосредственно из салона.

Добавим, что печка на Нексии также может работать в режиме рециркуляции (без забора наружного воздуха). Особенность работы печки в режиме рециркуляции состоит в том, что долго эксплуатировать автомобиль с работающей печкой в таком режиме нельзя, поскольку это может привести к увеличению количества углекислого газа в салоне.

Режим рекомендуют использовать только в случае пересечения автомобилем местности с сильно неприятным запахом или загрязненным воздухом. Кстати, в зимнее время года включать режим рециркуляции не рекомендуется, поскольку это может привести к быстрому скапливанию и замерзанию конденсата на стеклах.

Почему плохо греет печка на Daewoo Nexia? Жар костей не ломит

Скачать PDF

Это не есть хорошо, и данный огрех можно попытаться исправить своими руками, конечно же, при условии, что сам механизм обогревающего салон агрегата работает исправно, а ОЖ залита в систему, как положено и в нужном количестве.

Тестируем оборудование

Вначале проверим уровни охлаждающей жидкости, согласно рискам на бачке. Если есть необходимость, следует долить. Кстати, перед зимой, особенно, если ОЖ давненько не менялась (или вы приобрели машину б/у и не знаете, когда это делал в последний раз предыдущий хозяин), профессионалы советуют жидкость заменить на свежую, чтобы полностью быть уверенным.

• Включаем при запущенном моторе печку и прогреваем агрегат. После этого ждем 10 минут;

Устранение завоздушивания

Снимем крышечку бачка и поработаем педалью газа при запущенном и прогретом моторе. В данной ситуации из обратки в бак начинается поступление тосола. ОЖ спадает с довольно немалой высоты, и на поверхности возникают мелкие пузыри воздуха. Они-то впоследствии приводят к завоздушиванию.

Что нужно чтобы избежать подобного эффекта? Народные умельцы придумали способ возврата слива с обратки на в бачок, а непосредственно в патрубок, который идет снизу бачка. Спецы советуют поставить нехитрое устройство – тройник.

Врезаем тройничок

Первым делом отрезаем тот патрубок, что идет сверху – на расстоянии 5 см. от самого бачка. Со стороны бачка его необходимо заглушить.

• Для этих целей используем болт или прутик подходящих размеров, чтобы входил (вкрутился) в патрубок очень плотно. Для верности еще и обжимаем обыкновенным хомутиком;
• Затем разрежем патрубок внизу бачка, в месте, где тот идет вертикально и укоротим его на 3 см. примерно. Это место и займет наше приспособление;
• Тройник вставляем в просвет, а на тот штуцер, что посередине, надеваем обратку ДЗ, что шла раньше наверх бачка. Все соединения обжать хомутиками;
• Все детали можно скручивать и соединять при помощи сантехнической ФУМ-ленты, чтобы не допускать просачивания ОЖ в будущем.

Выгоняем воздух из системы

Но чтобы печка как следует заработала после произведенного тюнинга своими руками, необходимым будет – выгнать воздух из системы, который там ранее накопился. Как это сделать?

• Ставим авто в хорошую горку, под уклон. Причем передок должен находиться выше, чем задняя часть. Включаем ручник;
• Заводим движок и прогреваем, чтобы открылся термостат, и пошла свободно циркуляция;
• Капот необходимо открыть. Крышечку с бака расширения ОЖ – снимаем;
• ОЖ подливаем в бачок сверх максимальной риски;
• При помощи тросика держим 3000 об/мин примерно (одной рукой);
• Другой же рукой патрубок, который ведет к печи, характерными движениями прокачиваем. При этом нужно отслеживать уровень ОЖ в бачке. Если упадет – подливаем;
• Когда уровень в баке перестает понижаться, завоздушивание устранено. Но после произведенной процедуры еще несколько дней нужно отслеживать уровень антифриза.

Если и после проведенных усовершенствований проблема, почему плохо греет печка на Daewoo Nexia, не снимается, то необходимо произвести дополнительное усиление агрегата, полностью подготовив машину к зиме. Установите термостат на 92 градуса (заводской – 87). Таким способом сдвинут момент открытия, что позволяет накопить больше тепла и тем самым усилить прогрев салона. Установите дополнительную электропомпу (от Газели или другую), что позволит увеличить теплосъем с движка. Утеплите салон, заделав возможные щели (особенно, если машинка хорошо б/у).
