Ток утечки аккумулятора автомобиля

Как проверить утечку тока в автомобиле

Проверить общую утечку тока по линии 12 В машины очень просто: нужно включить мультиметр в режиме амперметра в разрыв между аккумулятором и остальной сетью автомобиля. Двигатель при этом должен быть заглушен и нельзя производить никаких манипуляций с зажиганием. Огромные пусковые токи стартера однозначно приведут к повреждению мультиметра и ожогам.

Это важно! Перед тем как приступать к работе с мультиметром, рекомендуется ознакомиться с обучающей статьёй по работе с прибором. Рассмотрим процесс более детально:

Рассмотрим процесс более детально:

• Отключаем зажигание и все дополнительные потребители.
• Добираемся до аккумулятора и с помощью подходящего гаечного ключа откручиваем у него минусовую клемму.
• Мультиметр переводим в режим амперметра постоянного тока. Ставим максимальный предел измерения. На большинстве типичных измерителей это либо 10, либо 20 А. Подключаем щупы в соответствующим образом промаркированные гнёзда. Учтите, что в режиме амперметра сопротивление «тестера» равно нулю, поэтому, если вы по привычке коснётесь щупами двух клемм батареи, то получите короткое замыкание.

Для измерения тока утечки необходимо включить мультиметр в режим измерения постоянного тока

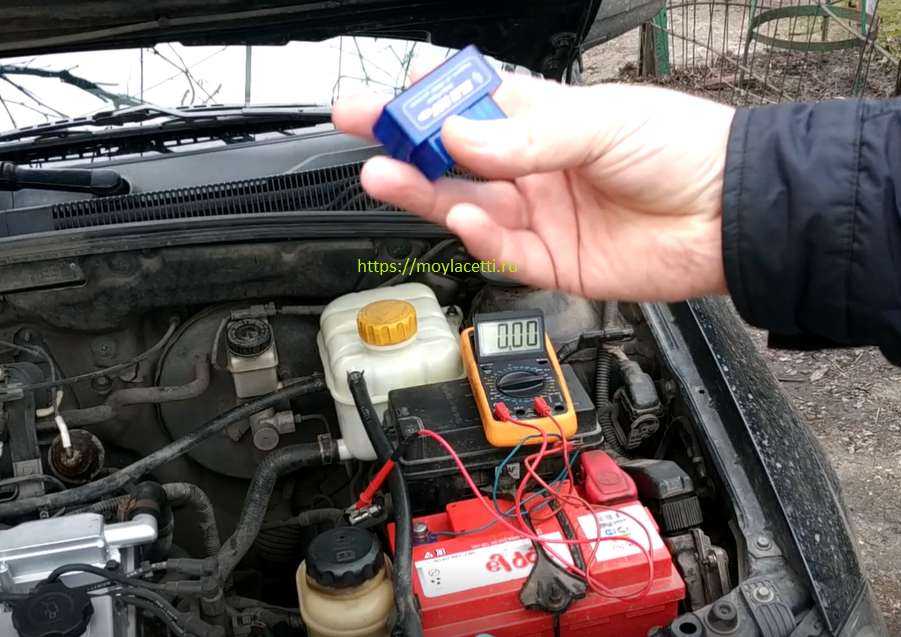

Теперь подсоединяем щупы в разрыв: чёрный к минусу на батарее, красный – к «массе». Для некоторых старых измерителей полярность может играть важную роль, однако на цифровом приборе это не имеет значения.

Наиболее безопасно проводить измерения отсоединив минусовую клемму, но допустимо и использование «плюса»

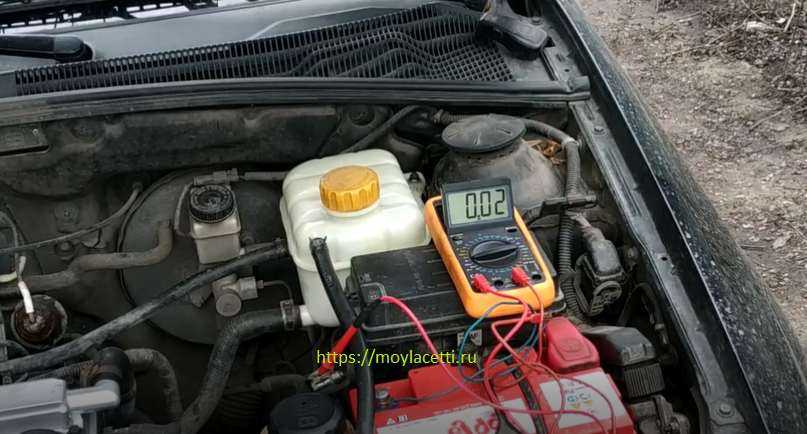

Смотрим на показания прибора. На картинке выше мы можем наблюдать результат в 70 мА, что вполне укладывается в норму. А вот здесь уже стоит задуматься, 230 мА – это много.

Если вся электронная аппаратура действительно отключена, то значение тока в 230 мА говорит о серьёзных проблемах

Важная тонкость: после замыкания бортовой цепи мультиметром, в первые пару минут ток утечки может быть весьма большим. Объясняется это тем, что обесточенные приборы только что получили питание и ещё не вошли в режим энергосбережения. Плотно держите щупы на контактах и подождите до пяти минут (можно воспользоваться щупами с «крокодилами», чтобы обеспечить надёжное соединение на такое длительное время). Скорее всего, ток постепенно упадёт. Если же высокие значения остаются, проблема с электрооборудованием однозначно существует.

Нормальные значения токов утечки разнятся для различных ТС. Ориентировочно это 20-70 мА, но для старых автомобилей они могут быть ощутимо больше, равно как и для авто отечественного производства. Современные иномарки вообще могут потреблять на стоянке считанные единицы миллиампер. Лучше всего воспользоваться интернетом и выяснить, какие значения для вашей модели являются приемлемыми.

Проверка АКБ

Для замера тока утечки аккумулятора понадобится мультиметр и рожковый ключ на 10 для ослабления клемм. Порядок действий:

Порядок проверки тока утечки.

1. Выключают зажигание, извлекают ключ из замка. Двери закрывают, но стекла оставляют открытыми. В ходе замеров батарея будет «перезагружаться» – сработает центральный замок, поэтому рекомендуется оставить доступ к салону.
2. Проверяют, все ли отключены потребители энергии, включая лампочки в багажном отделении, под капотом и остальных местах.
3. Открывают капот и отсоединяют от АКБ «минус».
4. Чтобы проверить мультиметром утечку тока, прибор переключают в режим измерения тока. Одним концом щупа прикасаются к «минусу», другим – к отрицательному электроду.
5. Считывают показания – это и будет ток утечки.

Выполнить проверку не сложно, но делать все надо аккуратно. Если одновременно прикоснуться щупами к положительному электроду, случится короткое замыкание и перегорят предохранители мультиметра.

Как производится проверка утечки тока в автомобиле мультиметром

При  появлении первых признаков такой неисправности, необходимо произвести проверку утечки тока в автомобиле с помощью прибора.

Последовательность проверки:

1. Перед выполнением работ необходимо найти схему расположения предохранителей автомобиля. Это можно сделать, скачав руководство по эксплуатации авто, задав соответствующий запрос в поисковике. В некоторых автомобилях расшифровка предохранителей имеется на крышке блока предохранителей. Необходимо найти все места, где имеются предохранители в автомобиле.

2. Снимается положительная клемма аккумуляторной батареи. Зажигание и все электрооборудование авто должны быть выключены. Некоторые специалисты рекомендуют вести контроль по отрицательно клемме. Принципиальных отличий нет, цепь все равно одна. При контроле по положительной клемме проще производить поиск конкретного места утечки.

3. Мультиметр переключается в режим измерения постоянного тока 10 Ампер, щупы устанавливаются в соответствующие разъемы. На щупы лучше надеть наконечники-крокодилы.

4. Далее положительный (красный) щуп тщательно закрепляют на плюсовой клемме АКБ, минусовой – на снятой клемме, идущей к оборудованию автомобиля. Место этого соединения необходимо защитить от случайного контакта с кузовом авто (можно просто временно заизолировать ветошью), чтобы не было короткого замыкания.

5. На цифровом дисплее мультиметра будет индицироваться ток утечки. Если его величина меньше, чем 0,2 Ампера, можно дальнейший контроль не производить. Если ток больше 0,5 Ампер, то есть критического значения, необходимо перейти к дальнейшим операциям.

В случае, когда его величина находится в пределах от 0,2 до 0,5 Ампера, решение о целесообразности дальнейших действий принимается самостоятельно. Если ток превышает верхний предел измерений (как это показано на следующем фото), следует немедленно прекратить измерения и пригласить специалиста.

6. Если ток утечки в автомобиле больше критического значения, приступают к поиску конкретной причины и ее источника.

Для этого необходим помощник. Он будет последовательно доставать и вставлять на прежние места предохранители. В это время «оператор» мультиметра должен контролировать изменение показаний прибора.

Если при демонтированном предохранителе, показания значительно не изменятся (более, чем на 5%), значит, через этот предохранитель ток утечки практически не идет.

Правильнее начинать отключение — включение с мощных предохранителей, рассчитанных на большие токи. Это может ускорить процесс поиска. Обычно по цепи предохранителей большого номинала стоит еще несколько меньших предохранителей.

Если, например, при демонтаже предохранителя, отвечающего за блок управления кузовом, ток утечки значительно уменьшился, необходимо перейти к контролю малых предохранителей отвечающих за световое оборудование, дворники, омыватель и другие элементы оборудования кузова.

Видео — поиск утечки тока в автомобиле:

Лучше всего таким методом перебрать все предохранители. Предохранители автосигнализации обычно устанавливаются не на штатные места, они могут «висеть» рядом с основным блоком сигнализации.

Некоторые автоэлектрики используют усложненный метод контроля. Для него помощник не требуется.

7. Усложненный метод. В этом случае обратно накидывается положительная клемма АКБ. Последовательно достаются предохранители. Щупы мультиметра устанавливаются в разъемы вынутого предохранителя, контролируя ток по конкретной цепи. Данный метод более трудоемок, но точен.

8. Расшифровав по схеме расположения предохранителей все цепи, по которым утекает ток, приступают к установке конкретной причины утечки в этих цепях. Для этого нужен опыт работы со схемами электрооборудования автомобиля. Наиболее распространенные причины:

• замыкание проводки;
• залипание реле;
• выход из строя электронных блоков.

9. Для временного устранения проблемы утечки тока, можно не вставлять на место предохранитель, через который идет утечка. Например, если причина утечки находится в неисправности автомагнитолы, на время стоянки можно выключать соответствующий предохранитель.

Последствия утечки тока

Аккумулятор не только является источником энергии при запуске двигателя, но также может подпитывать бортовую сеть, если ресурсов генератора недостаточно или он выходит из строя. Утраченный заряд АКБ возмещает именно за счёт генератора во время поездки. Разрядка во время длительной стоянки, частичная или полная — это не рядовая ситуация, которая свидетельствует об утечке тока. Последствия могут быть следующими:

• автомобиль невозможно завести в самый неподходящий момент;
• проводка возгорается, что провоцирует возникновение пожара в машине.

От водителя, в свою очередь, требуется своевременно обнаружить утечку и ликвидировать её причины.

Причины и последствия

Для начала необходимо разобраться, что такое автомобильный АКБ. Как и любой другой аккумулятор – это химический источник тока, имеющий электрическую ёмкость, значение которой обычно наносится на этикетке батареи. Измеряется она в ампер-часах (А·ч).

Ёмкость АКБ измеряется в ампер-часах и показывает каким током будет происходить разряд автомобильного аккумулятора

Фактически ёмкость определяет количество электрической энергии, которую может отдать полностью заряженный аккумулятор. Утечка тока представляет собой ток, потребляемый от батареи. Допустим, у нас серьёзное короткое замыкание в автопроводке, и ток утечки составляет 1 А. Тогда приведённый в качестве примера аккумулятор на 77 А·ч разрядится за 77 часов. В ходе использования ресурс батареи и её эффективная ёмкость уменьшаются, поэтому стартеру может не хватать пускового тока уже при разряде АКБ наполовину (в холодное время до 75 %). С такой утечкой можно считать, что через сутки завести авто с ключа станет практически невозможно.

Главная неприятность заключается в глубоком разряде аккумулятора. При получении энергии с АКБ, серная кислота, входящая в состав электролита, постепенно преобразуется в соли свинца. До некоторого момента этот процесс является обратимым, так как подобное происходит при заряде аккумулятора. Но если напряжение в ячейках опускается ниже определённого уровня, электролит образует нерастворимые соединения, оседающие на пластинах в виде кристаллов. Эти кристаллы никогда не восстановятся, но будут уменьшать рабочую поверхность пластин, приводя к увеличению внутреннего сопротивления батареи, а, значит, к уменьшению её ёмкости. В конце концов, придётся покупать новый аккумулятор. Опасным разрядом считается напряжение ниже 10,5 В на клеммах АКБ. Если вы принесли домой на зарядку автомобильный аккумулятор и увидели более низкое напряжение, настало время бить тревогу и срочно разбираться с утечкой!

Кроме того, утечки, вызванные короткими замыканиями или расплавленной изоляцией проводки при достаточно больших токах могут привести не просто к порче АКБ, но и к возгоранию. Действительно, новый автомобильный аккумулятор способен отдавать в течение небольшого периода времени сотни ампер, которые по законам физики могут привести к плавлению и воспламенению за несколько минут. Старые батареи могут вскипеть или взорваться при постоянной повышенной нагрузке. Хуже того – всё это может произойти совершенно случайно в любое время, например, ночью на парковке.

Электрическая система автомобиля представляет собой комплекс сложных электронных систем, соединённых между собой

После рассмотрения всех неприятных последствий тока утечки стоит разобраться и в его причинах. Раньше, во времена карбюраторных автомобилей с минимумом электроники нормальным током утечки считалось полное его отсутствие. В тех машинах просто нечему было потреблять ток с батареи, когда зажигание было отключено. Сегодня всё изменилось: любой автомобиль просто напичкан различной электроникой. Это могут быть как штатные устройства, так и установленные водителем впоследствии. И хотя вся современная электроника под дружное шествие экологов с лозунгами об энергосбережении поддерживает специальные «спящие» режимы или режимы ожидания с очень низким потреблением энергии, какое-то количество тока потребляется дежурными цепями. Потому небольшие значения тока утечки (до 70 мА) являются нормой.

Из заводского оборудования в автомобиле в норме постоянно потребляют некоторое количество энергии следующие девайсы:

• Диоды в выпрямителе генератора (20-45 мА);
• Магнитола (до 5 мА);
• Сигнализация (10-50 мА);
• Различные коммутирующие устройства на базе реле или полупроводников, бортовой компьютер двигателя (до 10 мА).

В скобках указаны максимально допустимые значения тока для исправного оборудования. Компоненты с неисправностью могут резко увеличить своё потребление. О выявлении и устранении таких компонентов мы поговорим в последней части, а пока приведём список устанавливаемых водителями дополнительных устройств, которые часто могут добавить к утечке ещё добрую сотню миллиампер:

• Нештатная магнитола;
• Дополнительные усилители и активные сабвуферы;
• Противоугонка или вторая сигнализация;
• Видеорегистратор или радар-детектор;
• GPS-навигатор;
• Любое оборудование с питанием через USB, подключенное к прикуривателю.

Другие причины разрядки АКБ

Если мультиметр не выявил повышенных
показателей расхода напряжения в авто с выключенным зажиганием, возможно
причина быстрой разрядки кроется в другом. Одна из них — старый АКБ, который
хуже держит заряд.

Фирменные
модели АКБ именитых брендов служат 5-6 лет, очень редко 8.
Обычные бюджетные аккумуляторы выхаживают 3-4 года, после чего подлежат замене.

Сильные морозы ускоряют разрядку аккумулятора.
Если летом машина спокойно заводилась спустя 2 недели простоя, то зимой при — 20
градусах АКБ сядет за 3-5 дней. При длительных холодах аккумулятор
дополнительно утепляют в подкапотном пространстве или снимают и заносят в дом,
оставляя машину запертой только на ключ (без сигнализации).

Поездки на короткие дистанции 1-2 км (близко
расположено место работы, в магазин и т. д.) не восполняют емкость АКБ.
Значительная энергия тратится на запуск, когда стартер раскручивает коленвал.
За следующий 1 км пробега генератор не успевает выработать столько энергии,
чтобы создать запас в АКБ. Постепенно заряд расходуется и машину не завести.

Частые простои в пробках со включенными
фарами, музыкой, дворниками, кондиционером или печкой тоже сильно садят АКБ.
Холостые обороты минимальны 700-800 в минуту, а потому зарядка аккумулятора
происходит медленно. Большое количество включенных потребителей приводит к
исчерпанию заряда. В таких случаях, когда плотность электролита еще в норме,
нужно просто купить зарядное устройство и периодически восполнять емкость от
розетки.

Поиск и устранение

Сперва нужно определить, существует ли утечка,
или АКБ разряжается быстро из-за старости, забывчивости владельца и включенных
потребителей, других причин. Проверка утечки тока на авто поможет выяснить это.

Способы проверки

Проверка утечки тока в автомобиле мультиметром
— это наиболее точный способ определить не только факт лишнего расхода
электроэнергии, но и увидеть ее величину. Для этого выполняют следующие
действия:

1. На машине с
   заглушенным двигателем открывают капот.
2. Отсоединяют
   минусовую клемму АКБ.
3. Один щуп
   мультиметра присоединяют к освободившейся клемме.
4. Второй щуп
   цепляют на кабель минусовой клеммы.
5. Мультиметр
   включают в режиме измерения силы тока в пределах 10 А.

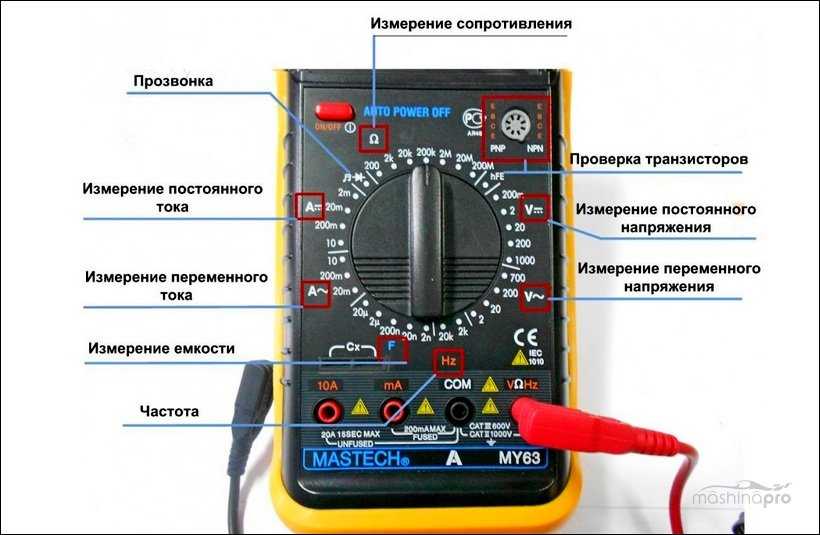

Настройка режимов мультиметра
Как
настроить мультиметр

На экране отображается расход электроэнергии
от текущих потребителей. Если значение превышает 0.50 мА на авто с обычной
сигнализацией и 0.70 мА с двухсторонней, значит есть утечка.

Измерить
ток утечки в автомобиле можно и в разрыве плюсовой линии, отсоединив клемму от
аккумулятора, но это считается более опасным у электриков, поэтому проверять
лучше на минусовой линии.

Если нет мультиметра, то проверить наличие
ухода напряжения можно при помощи сигнальной лампы. Идеально подойдет лампочка
от сигналов габарита с мощностью не выше 5 Вт. К ее контактам присоединяются
два изолированных провода. Затем действия выполняют в такой последовательности:

1. С АКБ
   снимают плюсовую клемму.
2. Один конец
   провода от лампочки присоединяют к освободившейся клемме.
3. Второй конец
   провода к плюсовому кабелю.
4. При этом
   лампочка не должна гореть.

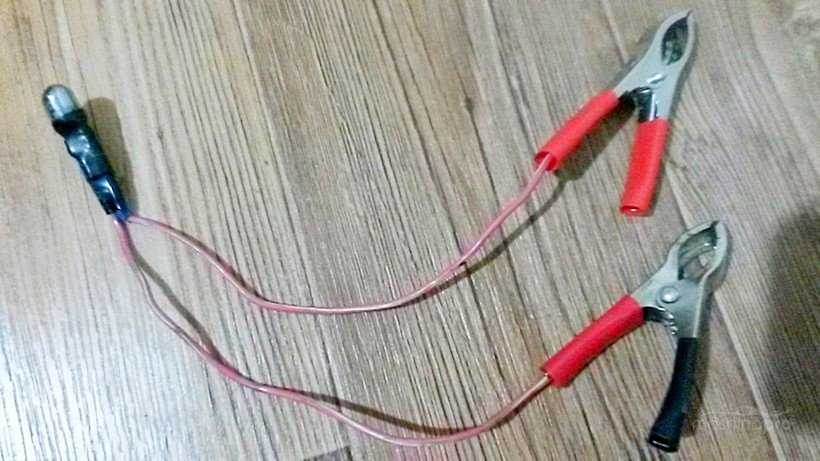

Лампочка с зажимами
Приспособление для прозвонки тока утечки

Если она горит, значит присутствует уход
напряжения. Но измерить его величину без мультиметра не получится.

Как найти причину утечки тока в
автомобиле

Когда установлен сам факт потери тока, важно
найти причину — замыкание проводки или сломанный потребитель. Поскольку в
автомобиле много оборудования, это может быть любой электрический
исполнительный механизм — от магнитолы до корректора фар

Поиск утечки тока в
автомобиле мультиметром ведется с последовательным выниманием предохранителей:

1. Мультиметр
   подключают к разрыву на массе, как это было описано выше.
2. На экране
   отображается значение выше нормы, например 0.93 мА.
3. Открывается
   крышка блока предохранителей в моторном отсеке и извлекается первый
   плавкий элемент.
4. При этом
   смотрят на показания прибора. Если количество миллиампер не изменилось,
   значит с этой линией все нормально. Предохранитель вставляют на место и
   вынимают следующий.
5. Когда предохранитель
   извлечен и потребление электричества вернулось в норму, начинают поиск
   источника проблемы в этой конкретной цепи.

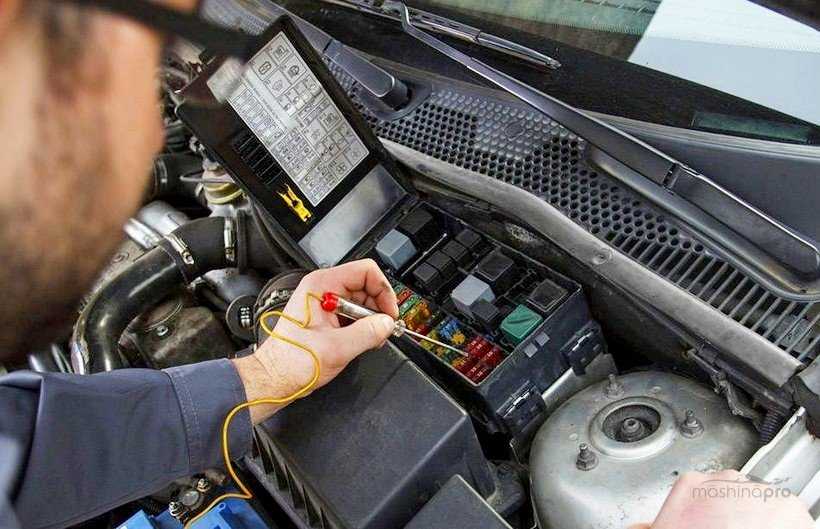

Прозвонка предохранителей
Проверка предохранителей

В инструкции по эксплуатации указано, за что
отвечает конкретный элемент в блоке. Проверяют проводку, ведущую к
оборудованию, на целостность, отсутствие замыкания контактов. Если здесь все в
порядке, «прозванивают» тестером само оборудование на предмет короткого замыкания внутри
его обмотки. Если это освещение салона, потребуется проверить концевики дверей
на исправность.

При
поиске причины утечки проверить нужно все предохранители в основном и
дополнительном блоках. На некоторых авто их три. Без мультиметра найти
виновника можно при помощи лампочки — когда извлекается предохранитель в
проблемной цепи, лампочка гаснет.

В чем опасность подобного явления

Некоторые потери тока происходят даже в случае полной исправности изоляции. При этом ничтожные значения утечки практически не отражаются на работе оборудования и не опасны для человека. А вот серьезные проблемы возникают при частичном или полном разрушении изоляционного слоя.

Любое соприкасание с корпусом устройства при потере изоляционного сопротивления, включая касание простой розетки и штепсельной вилки, трубы отопления или водопровода, даже к стене или перегородке в доме чревато прохождением через тело токов утечки в землю. Нередки случаи тяжелых травм и летального исхода в результате таких инцидентов.

Как найти и устранить дефект

К сожалению, найти и устранить электрическую утечку не так легко, как кажется. Сложностей здесь несколько:

Единственный надежный «симптом», указывающий на наличие дефекта — это быстрая разрядка аккумуляторных батарей

Однако в случае небольшой утечки разрядка АКБ может происходить достаточно медленно, что значительно усложняет диагностику.
Также следует обратить внимание, что при наличии этого дефекта машина далеко не всегда бьет током, поскольку сила тока может быть достаточно низкой (то есть человек не почувствует его при прикосновении к авто).
Источником неисправности может служить множество элементов сети — проводка, сам аккумулятор, генератор и так далее. Также «забирать» ток могут дополнительные приборы, подключенные к сети (например, сигнализация).
При этом никакого единого алгоритма починки нет

После установления источника неисправности Вам придется самостоятельно искать, почему же этот прибор работает неправильно. В ряде случаев сделать это бывает непросто.

Как проверить аккумулятор мультиметром

Для диагностики машины обычно применяется небольшое компактное устройство мультиметр. Измеритель емкости, позволяет определить параметры электрического тока на данном участке цепи. Перед проведением замеров обязательно обесточьте всю электронную аппаратуру (сигнализация, магнитофон + скрытая аппаратура в бардачке и под капотом).

После этого откройте капот и закрепите его. Не забудьте закрыть двери авто (окна при этом рекомендуется оставить открытыми, поскольку при проведении замеров иногда срабатывает центральный замок).

Теперь можно приступать к проведению замеров:

С отрицательного полюса АКБ снимите провод и положите его рядом (он Вам вскоре пригодится). Выставите на мультиметре значение «10 ампер»

С помощью одного щупа-крокодила соедините мультиметр с АКБ, с помощью другого щупа соедините мультиметр с проводом от АКБ (не перепутайте полярность).
Обратите внимание на циферблат мультиметра — там должно появиться число (это сила тока, проходящего через данный участок цепи). В норме это число должно находиться в пределах от 0,01 до 0,03 — если же показатель сильно отклоняется от данных значений, то это значит, что в сети есть утечка (обычно это указывает на поломку самого АКБ либо повреждение проводки).
После тестирования системы обязательно выполните проверку всех электронных устройств

Для этого по одному подключите приборы к электросети и выполните замеры тока мультиметром согласно инструкции выше. Если после подключения какого-либо устройства вдруг резко вырос ток, то это значит, что этот прибор работает с утечкой.
В конце также рекомендуется измерить силу тока на генераторе. Для этого на мультиметре выставите режим, который используется для измерения напряжения. Потом подключите мультиметр к аккумулятору, заведите мотор автомобиля, включите фары и обогреватель — в норме Вы должны получить значение от 12 до 14 вольт. Отклонение от нормы указывает на наличие утечки.

Способ устранения утечки напрямую зависит от причин появления этого дефекта. Например, в случае неисправного аккумулятора рекомендуется приобрести и поставить новую батарею. Если же из строя вышла проводка, нужно найти поврежденный участок и выполнить его ремонт.

Ток утечки. Поиск причины.

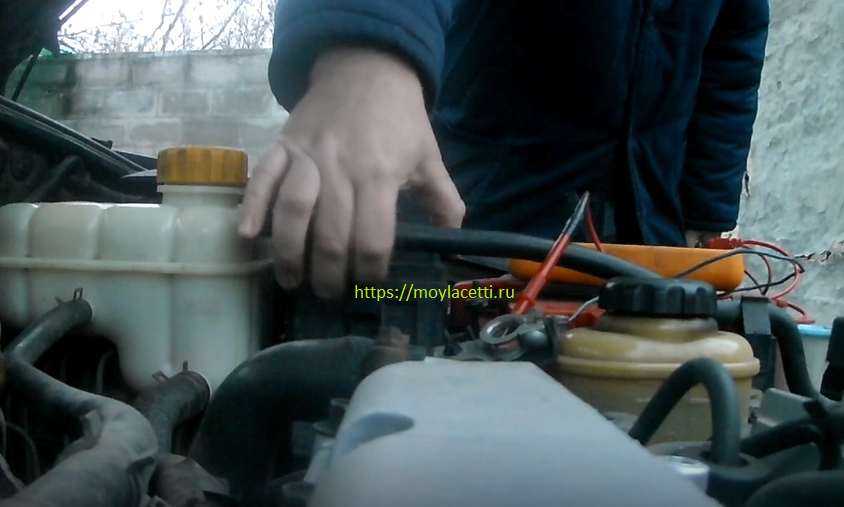

Как только Вы подсоединили мультиметр в разрыв проводки авто, попробуйте поставить автомобиль на сигнализацию и эмитировать стоянку. То есть подождите пока автомобиль уйдет в спящий режим и дождитесь минимальных значений на приборе. Вы получите реальные значения тока, который Ваш автомобиль потребляет на стоянке. Следует отметить, что если автомобиль на сигнализации в спящем режиме значительно добавил ток утечки, то в севшем АКБ виновата сигнализация. Здесь уже потребуется детально разбираться какой именно из узлов сигнализации «кушает» ток, чаще всего это бывают сервопривода закрытия двери (они «любят» недозакрывать автомобиль и потребляют ток в таком положении).

Сервопривод закрытия двери

Первым делом необходимо обесточить нештатные потребители. Попробуйте отсоединить те потребители, которые не предусматривает завод изготовитель автомобиля: магнитола, сабвуфер, сигнализация, навигаторы, видеорегистраторы, вентиляторы и т.д. После этого повторите процедуру замера тока утечки, если паразитное потребление по прежнему присутствует, то проверяем дальше.

Следующий этап проверки: по очереди вытаскиваем предохранители и проверяем ток утечки на всех узлах автомобиля по отдельности. Для этой процедуры понабиться помощник, пусть он наблюдает за показаниями мультиметра, а Вы в свою очередь поочерёдно вытаскивайте предохранители. Как только показания амперметра покажут меньшие цифры, следует посмотреть, за что отвечает снятый предохранитель и какие потребители на нем висят. Иногда это бывает лампочка в багажнике, которая горит постоянно из-за залипшего концевика или блок комфорта, который неудачно расположен и «кушает» ток потому что намок. Чаще всего причина банальная, но что бы её найти потребуется немного больше времени чем её решение. В этом деле самое главное идти до конца.

После того как Вы переберёте все предохранители у Вас будет полная картина потребителей тока в Вашем автомобиле. Желательно все показания мультиметра записывать, что бы можно было потом детально разобраться. Вам останется только устранить причину неисправности.

Если нет помощника то можно данную процедуру провести одному. Для этого в разъём каждого снятого предохранителя следует подключать мультиметр.

Саморазряд АКБ

Протечка, это и причина и следствие саморазряда АКБ — процесс может быть как:

1. Спровоцированный саморазряд. Вызывается токопотерей вследствие короткого замыкания, неправильного подключения оборудования или его неисправностей.
2. Эксплуатационный. Вызывается внешним замыканием клемм АКБ через слои загрязнений на корпусе (пыль, грязь, технические жидкости).
3. Электролитный. Вызывается внутренним замыканием клемм АКБ через осевшие на дно продукты химических реакций («шлам» – частицы окисленного свинца).
4. Естественный. Деградация пластин и электролита АКБ при длительном простое или в процессе эксплуатации.

Критичным значением саморазряда называется потеря более 2,5% емкости за сутки простоя. В норме аккумулятор за этот период должен терять не больше 0,5-1%.

Другие причины разрядки АКБ

Что делать, если водитель замерил потребляемый ток, и он не превышает нормы? Как было сказано выше, затрудненный пуск после длительной стоянки может быть вызван совсем не токами утечки. Среди самых распространенных причин этой проблемы могут быть:

1. Большой саморазряд АКБ.
2. Неисправность генератора.

Тестирование аккумулятора на саморазряд

Для выяснения состояния батареи ее нужно снять с автомобиля, начисто вытереть ветошью, смоченной сначала в растворе пищевой соды, потом в воде. Если батарея обслуживаемая, необходимо проверить плотность и уровень электролита в каждой секции (их всего 6). Затем аккумулятор полностью заряжается сетевым зарядным устройством до нормального напряжения (12,7 В без нагрузки).

Осталось оставить неподключенный аккумулятор на несколько суток и затем снова померить напряжение на клеммах. Если потеря напряжения составит более 0,2 В, то проблема в аккумуляторе. Придется покупать новую батарею или попытаться восстановить испорченную хотя бы на время, обратившись к соответствующим специалистам. Если же АКБ «держит», то либо проблема устранена (к примеру, была долита в полусухие банки вода), либо вопрос в другом.

Проверка работоспособности генератора

Проблема может оказаться и в генераторе, который просто не заряжает батарею при запущенном двигателе. Конечно, практически каждый автомобиль имеет аварийный индикатор, который загорается, если батарея не заряжается. Но он может и обмануть, если, к примеру, ток зарядки есть, но он слишком мал. В этом случае АКБ не в состоянии восполнить энергию, затраченную на пуск мотора, а при включении мощной нагрузки (фары, обогреватели и т.п.) может даже начать разряжаться.

Переключатель мультиметра нужно установить на постоянное напряжение, предел измерения – не ниже 20 В.

Прежде всего, необходимо замерить напряжение на клеммах АКБ при выключенном зажигании. Для примера пусть оно будет равно 12,7 В (батарея полностью заряжена).

Напряжение на АКБ при выключенном зажигании (используется мультиметр другого типа).

Теперь нужно запустить двигатель на холостых оборотах, а все потребители (фары, магнитола, обогреватели и пр.) выключить. Напряжение на клеммах аккумулятора должно подняться до 13,8 – 14,5 В (зависит от степени заряженности батареи).

Напряжения на батарее достаточно для ее зарядки при отключенных потребителях.

Теперь нужно подключить энергоемкие потребители – фары, печку/кондиционер, обогрев стекол/сидений, магнитолу и т. д. напряжение на клеммах АКБ должно «просесть» до отметки 13,5-13.7 В.

Генератор справляется с нагрузкой и продолжает заряжать АКБ.

Если оно ниже, то генератор не справляется с нагрузкой, и придется заняться его ремонтом. Но это уже совсем другая история.

Никогда не проверяйте исправность генератора отключением АКБ при запущенном двигателе. Этот метод годился лет 30 назад, когда все электрооборудование машины состояло из километра провода и пяти реле. Современная электроника автомобиля такого эксперимента не простит. Кроме того, простое «скидывание» клеммы не укажет на неисправность, если генератор работает, но его напряжения недостаточно для зарядки аккумулятора.

Причины, по которым может быть утечка тока, или почему разряжается аккумулятор

Распространенная причина появления утечки — проблемы с одним из потребителей. Рассмотрим каждый из вариантов подробнее.

Магнитола

В большинстве случаев именно автомагнитола является проблемой для автовладельцев. Это объясняется наличием энергонезависимой памяти, в которой хранятся настройки пользователя.

Потеря питания приводит к тому, что владелец вынужден снова выставлять все параметры.

Причина утечки может быть в следующем:

1. Неисправность. В случае поломки нормальный ток утечки (около 10 мА) существенно возрастает. Причиной может быть замыкание, выход из строя какого-то элемента и прочие проблемы. Решением неисправности может быть замена или ремонт.
2. Неправильное подключение. В погоне за дешевизной автовладельцы часто обращаются к начинающим мастерам. Из-за отсутствия опыта они ошибаются при соединении устройства, что приводит к дополнительным утечкам. Оплошность может иметь место при подключении сигнализации или другого дополнительного оборудования.

Обозначения и расшифровка проводов магнитол

Больше по теме: Распиновка разъемов автомагнитол.

Охранная система

Сигнализация продолжает работать даже при отключении двигателя и остальных потребителей тока. Именно этот узел часто становится причиной утечек и приводит к разряду АКБ во время стоянки.

Во многих охранных системах имеется передатчик, который отправляет и получает сигналы от брелока. В качестве дополнительных потребителей также выступают системы GSM и GPS, а также другие устройства, нуждающиеся в питании. Многие заводы-изготовители охранных систем стараются снизить потребление, когда устройство переводится в режим защиты.

Причиной завышенного потребления тока могут быть как особенности модели (старая версия или ошибки разработчиков), неправильное подключение мастера или неисправность.

Завышенную утечку тока можно определить только опытным путем одним из рассмотренных ниже методов.

ЭБУ

Блок управления двигателем всегда потребляет определенный ток. Это актуально даже в том случае, когда устройство исправно. В таком случае утечка будет превышать не больше 1-5 мА. В случае повреждения токи могут быть значительно выше.

Стартер

Исправный стартер потребляет энергию только при повороте ключа зажигания и пуске двигателя. В ином случае на этом узле нет тока утечки даже при наличии на клеммах напряжения. Исключением может быть только неисправность, но такая поломка обязательно себя проявит.

Генератор

В обычном режиме на генератор всегда приходит «плюс» от АКБ. В случае повреждений это устройство может быстро разрядить аккумуляторную батарею. Если генератор целый, он принимает не более 3-5 мА.

АКБ

При загрязнении клемм аккумулятора возможна дополнительная утечка тока. Параллельно стоит помнить о таком факторе, как саморазряд АКБ.

Последняя проблема происходит на фоне износа пластин или ухудшения качества рабочей жидкости в батарее.

Чем старее АКБ, тем выше у него ток утечки. При подключенных проводах этот параметр может достигать 4% в день.

Забытые устройства

Распространенная ситуация, когда автовладелец забыл выключить какой-либо прибор из прикуривателя. Это может быть регистратор, навигатор, мобильный телефон или что-то еще. В таком случае устройство «вытягивает» ток без какой-либо пользы. Результатом может стать полностью разряженный АКБ.

Прочие причины

В дополнение к рассмотренным выше стоит выделить еще ряд причин, которые могут привести к утечке тока в бортовой сети автомобиля:

• испарение электролита, которое заметно по появлению пятен на корпусе;
• неправильно подключенные приборы, к примеру, телевизор или регистратор;
• повреждение проводки;
• появление проводов возле мотора;
• замыкание дополнительной аппаратуры;
• залипание реле мощных потребителей;
• повреждение концевика багажника или дверей.

При регулярной эксплуатации ток утечки покрывается зарядкой от генератора. Если машина долгое время стоит без дела. Даже небольшой параметр в конечном итоге может быть критичен. В большинстве случаев проблема характерна для зимнего периода, когда АКБ теряет часть емкости.

Как найти утечку тока

Но что делать, если на Вашем авто данные значения не приближаются к нулю, а составляют десятки или сотни мА?

Для начала необходимо отключить все сторонние потребители энергии. Вот простой пример. Ток составляет 20 мА

А все потому что всего навсего к колодке диагностики  был подключен адаптер ELM327 и его ток потребления как раз составлял 20 мА

Вот и вся причина. Поэтому скрупулезно вспоминайте, что и где у Вас подключено. Любой адаптер, зарядка, светодиодная подсветка… Все это потребляет ток и в сумме может получится довольно внушительная цифра.

Но что делать, если все отключено, а ток утечки высвечивается на дисплее мультиметра?

Вот еще пример. Все отключено, а ток равен 330 мА

Самое простое и самое главное, что Вы можете предпринять – это снять крышку с блока предохранителей

И по очереди извлекать предохранители по порядку и наблюдать за показаниями амперметра

Если при извлечении очередного предохранителя показания мультиметра снизились или стали нулевыми, значит проблема в цепи, которую защищает этот предохранитель.

Необходимо посмотреть схему или просто перечень устройств, цепи которых защищает предохранитель. Все эти данные имеются в литературе по Вашему авто, либо в интернете. В конце страницы будет видео, где я наглядно показал, что и как искать.

В данном случае не выключалась лампа освещения багажника.

Вывод

Если у Вас есть ощущение что автомобиль потребляет ток во время стоянки, то лучше решить эту проблему преждевременно. Иначе она перерастёт во что-то более серьёзное, да и для АКБ частые разряды очень вредны. Не надо бояться искать причину поломки самому. Намного выгоднее ехать в сервис с конкретной проблемой. За процедуру которую я Вам сегодня подробно описал в сервисе возьмут приличную сумму денег, к тому-же не в каждом сервисе есть грамотный электрик. Намного дешевле купить мультиметр и решить проблему самостоятельно. Наша рубрика «Обслуживание автомобиля» поможет сохранить Ваш семейный бюджет и содержать автомобиль будет намного дешевле.

Если данная статья помогла Вам то ставьте пальцы вверх ??? и подписывайтесь на наш

4 546
