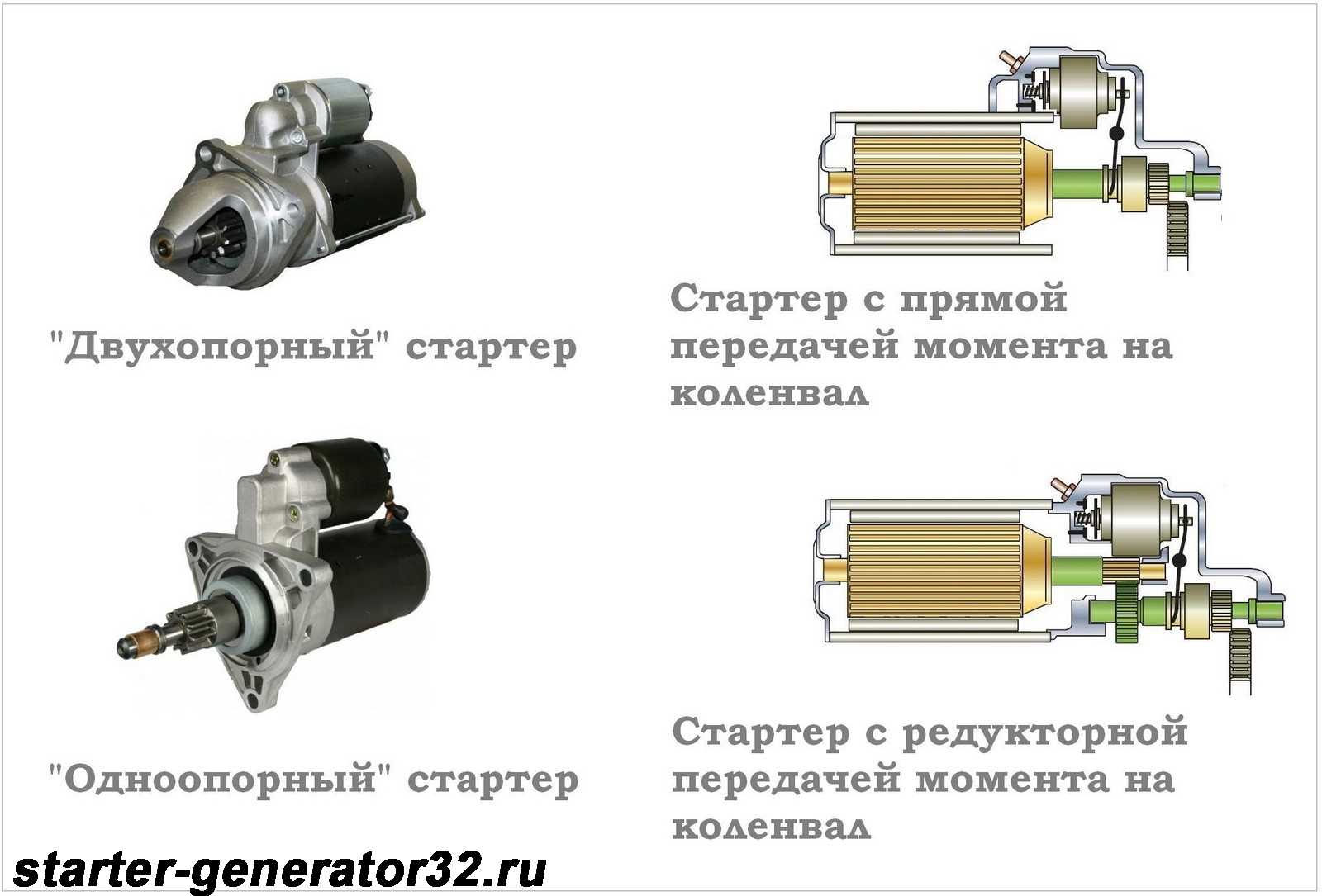

Типы стартеров применяемых в тракторах и автомобилях

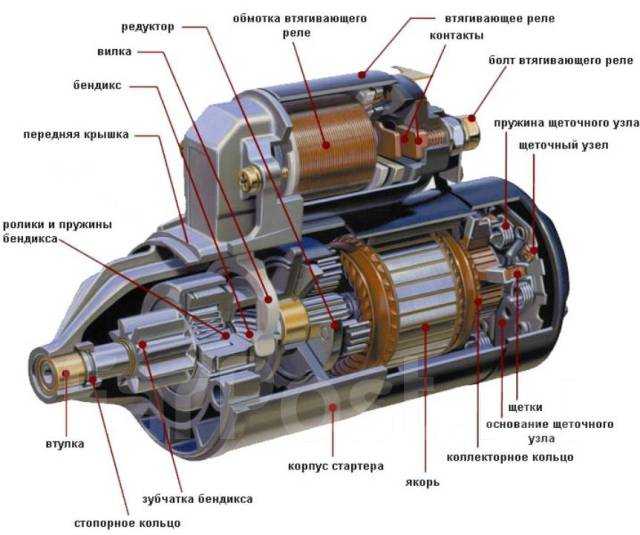

Устройство

Стартер выглядит как два соединённых цилиндра и, как правило, крепится к картеру двигателя двумя болтами. Отвинтив их и отсоединив клеммы проводов, можно легко снять деталь с автомобиля. В цилиндре меньшего размера расположены:

• Контактный пятак, замыкающий электрическую цепь стартера;
• Втягивающее реле, приводящее в движение шток вилки;
• Верхняя часть вилки стартера, шарнирно соединённая со штоком реле.

В цилиндре большего размера находятся компоненты электродвигателя и механические детали, а именно:

• Подшипник качения или втулка – необходимы для фиксации вала шестерни;
• Шестерня бендикса, передающая крутящий момент от электродвигателя к зубчатому венцу маховика;
• Собственно бендикс, роликово-пружинная муфта, необходимая для соединения и разъединения стартера с маховиком;
• Обмотка статора, формирующая электромагнитное поле, в котором вращается якорь;
• Якорь, играющий роль ротора электродвигателя;
• Щёточный узел с щётками, передающими ток обмотке якоря.

Автомобильный стартер, по своей сути, является электродвигателем, поэтому основными его компонентами являются ротор и статор

Во внешнем строении стартера выделяют корпус электродвигателя с капюшоном шестерни и корпус втягивающего реле с контактными болтами.

От чего зависит пусковой ток стартера?

На разных моделях легковых автомобилей пусковой ток стартера может значительно отличаться по своей величине. Разберем, от чего это зависит.

1. Во-первых, от типа двигателя. Так, чтобы прокрутить на старте дизельный двигатель, требуется на порядок больше мощности, чем для бензинового мотора с таким же объемом. А как мы уже выяснили, чем большей мощности стартер, тем больше тока он потребляет для выполнения своей работы.
2. Во-вторых, от объема двигателя. Чем он больше, тем тяжелее стартеру его запускать. Соответственно, для этого требуется больше мощности, а значит и пускового тока.
3. В-третьих, пусковой ток на разных автомобилях зависит и от самого стартера – его модели, мощности и так далее. Все это подбирается производителем, исходя из первых двух факторов, а также ряда других нюансов.

Однако пусковые токи стартера могут отличаться не только на разных автомобилях, но и на абсолютно одинаковых. Более того, на одной и той же машине, например, вашей, при разных условиях пусковой ток может сильно разниться. От чего зависит его сила в этом случае?

В первую очередь, от технического состояния двигателя. Если в нем что-либо подклинивает, тяжело вращается и так далее – стартеру труднее все это сдвигать с места, а потому он будет потреблять больший пусковой ток.

Следующий фактор, влияющий на пусковые токи, это температура окружающей среды. Чем она ниже, тем гуще становится моторное масло, и тем тяжелее стартеру такой двигатель запустить.

Далее идет состояние самого стартера. Например, если в нем изношены или загрязнены втулки, выступающие в роли подшипников трения, вращаться ему тяжелее, и он будет потреблять больший ток.

Еще хуже обстоит ситуация, когда есть короткие замыкания в обмотках стартера. Здесь уже прекрасно показывает себя всем известный закон Ома. При локальных замыканиях электрическое сопротивление обмоток уменьшается, а по закону Ома (при одном и том же напряжении) это приводит к увеличению силы тока. При этом следует понимать, что мощность будет не увеличиваться, а наоборот, уменьшаться, так как используется не весь потенциал электродвигателя.

Втягивающее реле

Оно состоит из двух обмоток – втягивающей и удерживающей. Концы которых подключены к управляющему контакту, выход первой к выходному контакту реле, выход второй к корпусу. Двух силовых контактов (пятаков), которые замыкаются при появлении напряжения на обмотках и штока, подпружиненного штока, к которому с одной стороны закреплена вилка бендикса, а с другой – пластина, замыкающая силовые пятаки при срабатывании реле.

С внешней стороны имеется три контакта:

1. Управляющий. К нему подключен провод от замка зажигания к обмоткам реле
2. Два силовых болта. К ним гайками прикручиваются провод от аккумуляторной батареи и провод от реле к электродвигателю. С внутренней стороны эти болты выполнены в виде контактных пятаков, которые замыкаются пластиной штока при срабатывании втягивающего реле

Принцип работы втягивающего

Когда вы поворачиваете ключ зажигания, электричество от замка подается на управляющий контакт. Появляется напряжение на первой обмотке (втягивающей). Электромагнитное поле этой обмотки притягивает шток, который своей пластиной замыкает два силовых контакта. Через контакты ток поступает на электродвигатель стартера. Так как выходной конец втягивающей обмотки соединен с одним из силовых контактов, то на нем появляется «плюс», исчезает разность потенциалов и пропадает напряжение на ней, соответственно и магнитное поле.

В это время вступает в работу удерживающая обмотка, которая вторым концом постоянно соединена с массой. Именно она удерживает шток реле с пластиной в рабочем положении, замыкая силовые болты до тех пор, пока вы держите ключ в положении «Пуск». Заведя двигатель, вы отпускаете ключ, пропадает напряжение на второй обмотке втягивающего реле и его шток возвращается в исходное положение. При этом размыкаются контакты, прерывая цепь подачи напряжения от АКБ к электродвигателю.

Видео как работает втягивающее реле:

Как уберечь стартер от поломки?

Чтобы уберечь стартер от поломки, необходимо знать, что:

1. Частое использование системы дистанционного запуска двигателя является одной из основных причин поломки пускового устройства.
2. Категорически запрещено применять электростартер вместо ДВС, если закончилось топливо. Чрезмерная нагрузка на стартерный узел выводит из строя его отдельные элементы. Конструктивно пусковое устройство не предназначено для функционирования в режиме основной силовой установки.
3. Воспрещается задерживать стартер во включённом состоянии больше чем на 10 секунд. Чаще всего устройство сжигается при попытке запустить двигатель. Следует делать минутные промежутки между заходами, таким образом, конструктивные элементы успеют остынуть и не будут подвержены преждевременному износу.
4. Необходимо регулярно проверять места контакта и клеммы аккумулятора. В случае обнаружения окислительных пятен, осуществляется их зачистка для лучшей проводимости тока.
5. После запуска мотора требуется немедленное отключение стартерного узла. Удерживание ключа зажигания в активном положении увеличивает износ пусковой системы электродвигателя в несколько раз.

Основные виды неисправности стартера.

Следует сказать, что все поломки данного агрегата сводятся к нескольким причинам. Вот основные виды неисправности стартера:

При повороте ключа (нажатие кнопки) стартер попросту не включается.

Причин такой поломки может быть несколько. Прежде всего следует проверить заряд аккумуляторной батареи, правильность подключение клемм аккумулятора и соединение разъема управляющего стартером. Также, необходимо проверить якорь и обмотку, которая закрепляется на якоре. Помимо этого, причиной подобной неисправности может стать неисправность автоматической коробки передач (заклинило блокировку) и неправильная установка переключателя скоростей передач (не находится в положенииPилиN, а установлен «на скорости»).

Для устранения подобных исправностей необходимо проверить заряд аккумулятора и правильность закрепления клемм. Отремонтировать коробку передач или установить рычаг переключения скоростей в правильное положение. Проверить исправности якоря и его обмоток, и при обнаружении неисправности заменить их.

Стартер вращает двигатель очень медленно.

Классическая неисправность. Как правило связана с тем, что аккумулятор автомобиля разряжен «в ноль», а у генератора не хватает сил зарядить его. Для устранения необходимо починить (или заменить генератор) и зарядить аккумуляторную батарею.

Неисправностью может стать то, что щетки стартера заклинило. Тогда их необходимо прочистить, и проверить насколько легко они ходят в держатели щеток.

Нередко такая неисправность связана с проводами. Произошел обрыв в одном из проводов и электрический сигнал поступает с аккумулятора на стартер не полностью. В этом случае, нужно заменить провода.

В редких случаях подобная неисправность может возникать из-за того, что втягивающее реле имеет дефект и не плотно прилегает к коленчатому валу. Следует заменить реле, и стартер снова заработает.

Стартер вращается, но коленчатый вал статичен.

В этом случае, скорее всего бендикс стартера получил неисправимые повреждения. Если это так, то бендикс необходимо менять, так как ремонту он не подлежит. Помимо этого, подобная неисправность может возникнуть в том случае, если разрушен непосредственно редуктор стартера. Это достаточно сложная неисправность, справится с которой можно лишь заменив редуктор целиком.

Двигатель запустился, но стартер продолжает вращаться вместе с двигателем.

Серьезная неисправность. Если не исправить ее быстро, то придется приобретать новый стартер целиком, а это может обойтись в круглую сумму. Прежде всего необходимо проверить контактную группу замка зажигания. Если контакты погнуты или обломаны, то необходима замена всей контактной группы.

Кроме того, подобная неисправность может возникнуть из-за неисправности втягивающего реле стартера. При запуске двигателя оно не ушло на место, а соединило двигатель и стартер в единое целое. В этом случае необходима срочная замена втягивающего реле.

Стартер автомобиля

Назначение и общее устройство стартера

В подавляющем большинстве современных автомобилей применяется способ пуска двигателя от электродвигателя, который в совокупности с дополнительными устройствами называется стартером. В момент пуска двигателя стартер потребляет энергию от аккумуляторной батареи автомобиля.

Стартер обеспечивает пусковую частоту вращения коленчатого вала, которая для карбюраторных двигателей составляет 40…80 об/мин, а для дизелей – 250 об/мин.

Стартер состоит из электродвигателя постоянного тока, механизмов привода и управления. На автомобильных стартерах применяют четырехполюсные электродвигатели постоянного тока последовательного возбуждения. Недостатком таких двигателей является высокая частота вращения якоря в режиме холостого хода, что приводит к возрастанию центробежных сил, действующих на якорь, и иногда может произойти его разрушение «вразнос». Для уменьшения частоты вращения в режиме холостого хода применяют электродвигатели смешанного возбуждения, имеющие еще и параллельную обмотку возбуждения.

Включение электромагнитного реле производится либо непосредственно выключателем зажигания или выключателем приборов и стартера, либо теми же выключателями через дополнительное (вынесенное) реле стартера.

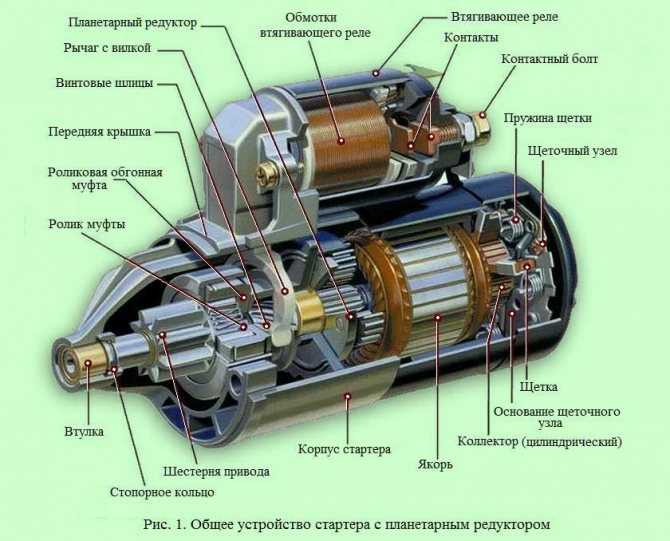

Общее устройство автомобильного стартера с планетарным редуктором приведено на рис. 1.

Требования, предъявляемые к стартеру

К специфическим требованиям, обусловленным назначением и условиями работы стартера можно отнести следующее:

Стартер должен развивать мощность, достаточную для преодоления моментов сил сопротивления в интервале температур окружающей среды, на который рассчитана эксплуатация машины и ее двигателя. Повышение температуры стартера во время пусковых циклов не должно приводить к изменениям, отрицательно влияющим на его работоспособность. Для различных типов транспортных средств используются стартеры различной мощности. Так, на легковых автомобилях мощность стартера может составлять 1…2.2 кВт; на грузовых – 4…8 кВт; на тракторах – 1,6…4 кВт; на тяжелой дизельной спецтехнике – до 9 кВт и даже более.

Частота вращения якоря электродвигателя стартера должна обеспечивать пусковую частоту коленчатого вала и уверенный пуск двигателя в интервале эксплуатационных температур.

Якорь стартера должен иметь надежный привод к коленчатому валу при пуске двигателя и автоматически отключаться от него после осуществления пуска. Конструкция стартера и зубчатая передача должны обеспечивать надежный ввод шестерни в зацепление и передачу коленчатому валу двигателя вращающего момента. Шестерня привода стартера не должна самопроизвольно входить в зацепление с венцом маховика. Муфта свободного хода привода должна защищать якорь от механических повреждений после пуска двигателя.

Контактные узлы электродвигателя стартера должны выдерживать существенное повышение температуры в момент пуска.

Работа стартера

Включение стартера производится поворотом ключа в выключателе зажигания 1 (рис. 2) по часовой стрелке в положение, при котором замыкаются контакты «50» и «30». При этом по обмотке 1 вспомогательного реле 4 включения начинает протекать ток. Сердечник 3 реле намагничивается и притягивает якорь 5, замыкая контакты 6 и 7, через которые ток идет к обмоткам 10 (удерживающая) и 11 (втягивающая) втягивающего реле 12. При прохождении тока по обмоткам 10 и 11 сердечник 9 намагничивается и втягивает якорь 13. Соединенный с якорем рычаг 14 поворачивается на оси 15 и вильчатым концом перемещает муфту свободного хода по шлицам вала якоря, вводя размещенную на муфте шестерню в зацепление с зубчатым венцом маховика.

В конце хода якорь с помощью контактного диска 8 замыкает через контакты 19 цепь рабочего тока обмоток стартера. При этом втягивающая обмотка 11 реле закорачивается и сердечник 13 будет удерживаться в рабочем положении только обмоткой 10, а якорь стартера начнет вращаться, обеспечивая пуск двигателя. Отключение одной из обмоток втягивающего реле позволяет снизить потребляемую этим реле энергию от аккумуляторной батареи, и обеспечить эффективное вращение якоря электродвигателя стартера даже при не полностью заряженной аккумуляторной батарее.

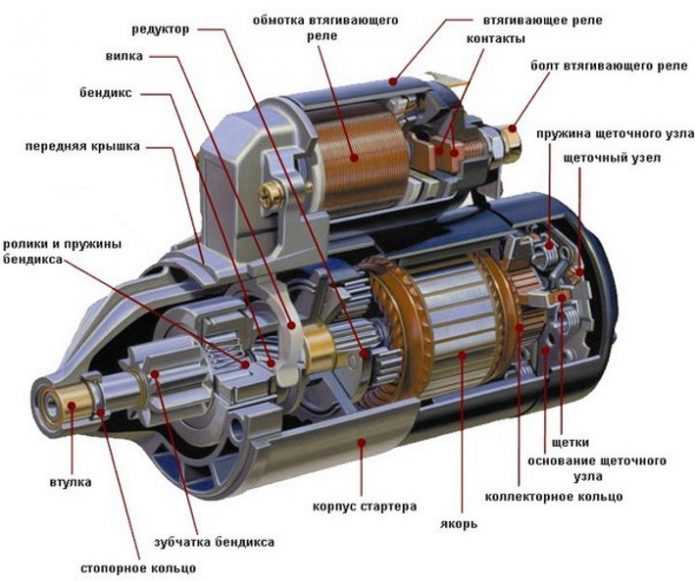

Устройство стартера

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

Стартер автомобиля

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали. В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита

Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.

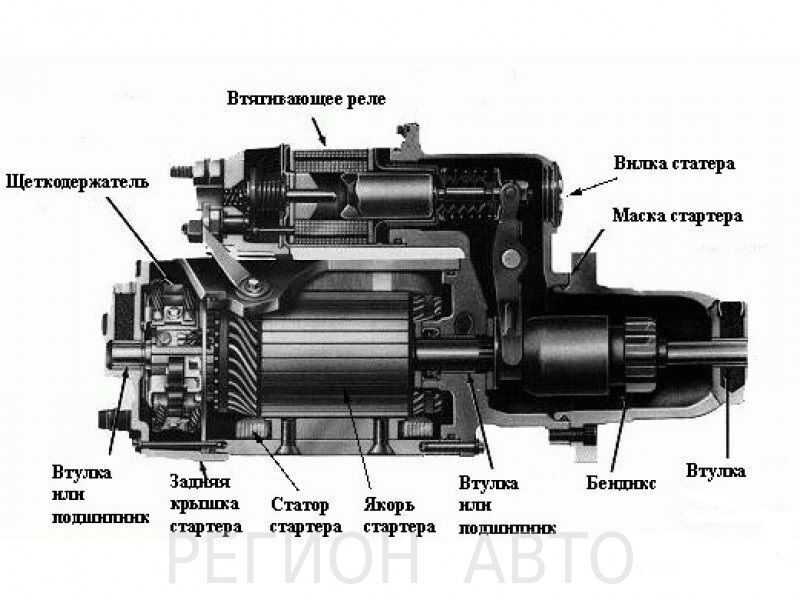

Устройство обычного стартера

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

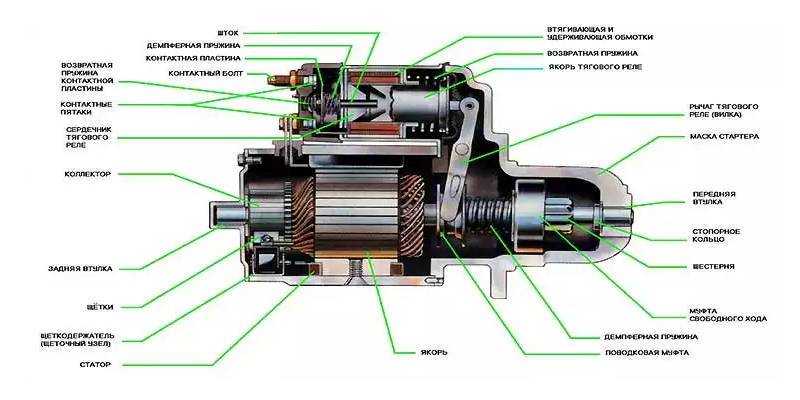

Стартер в разрезе

Но бендикс не перемещается по валу самостоятельно. Это делает другой электромагнит меньшего размера – втягивающее реле. От реле к шестерне подходит вилка, которая и толкает бендикс. К катушке втягивающего подается управляющий ток от аккумулятора через замок зажигания. При включении зажигания катушка намагничивается и втягивает сердечник. Этот сердечник, с одной стороны, связан с вилкой бендикса, с другой – с пятаками, замыкающими контакты электродвигателя. Когда напряжение с катушки втягивающего реле снимается, то вилка вновь втягивается обратно на место, а электродвигатель прекращает свою работу.

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

• магнитный статор;
• вал с якорем;
• втягивающее реле с компонентами (электромагнит, сердечник, контакты);
• щеткодержатель с щетками;
• бендикс с шестерней;
• вилка;
• элементы корпуса.

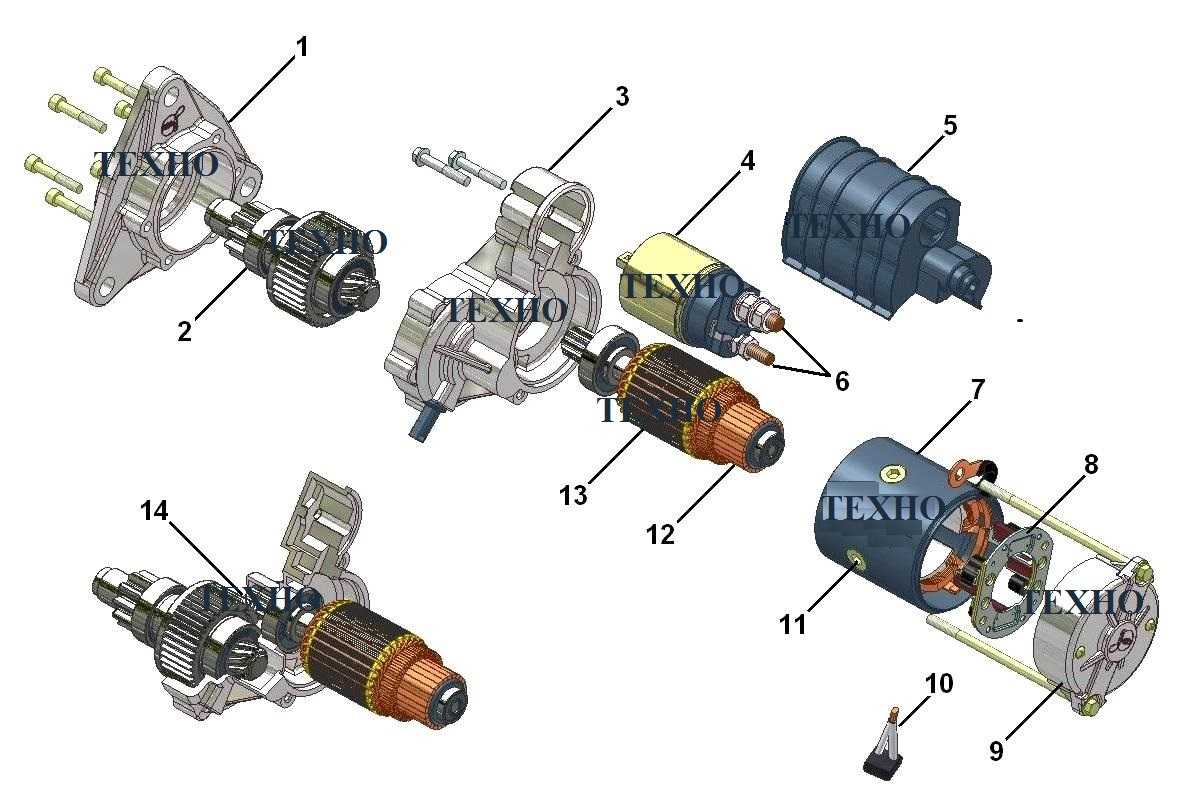

Схема стартера ВАЗ 2110 (5702.3708)

1 – вал привода;	20 – контактные болты;
2 – втулка передней крышки;	21 – вывод «положительных» щеток;
3 – ограничительное кольцо;	22 – скоба;
4 – шестерня с внутренним кольцом обгонной муфты;	23 – щеткодержатель;
5 – ролик обгонной муфты;	24 – «положительная» щетка;
6 – опора вала привода с вкладышем;	25 – вал якоря;
7 – ось планетарной шестерни;	26 – стяжная шпилька;
8 – прокладка;	27 – задняя крышка с втулкой;
9 – кронштейн рычага;	28 – коллектор;
10 – рычаг привода;	29 – корпус;
11 – передняя крышка;	30 – постоянный магнит;
12 – якорь реле;	31 – сердечник якоря;
13 – удерживающая обмотка;	32 – опора вала якоря с вкладышем;
14 – втягивающая обмотка;	33 – планетарная шестерня;
15 – тяговое реле;	34 – центральная (ведущая) шестерня;
16 – шток тягового реле;	35 – водило;
17 – сердечник тягового реле;	36 – шестерня с внутренними зубьями;
18 – контактная пластина;	37 – кольцо отводки;
19 – крышка тягового реле;	38 – ступица с наружным кольцом обгонной муфты.

Источники

• https://TechAutoPort.ru/elektrooborudovanie-i-elektronika/zapusk-dvigatelya/starter.html
• https://topmekhanik.ru/printsip-raboty-startera/
• https://pricep-vlg.ru/ustroystvo-avtomobilya/printsip-raboty-startera/
• https://ProAutoMarki.ru/starter/
• https://avtoyoutube.ru/ustrojstvo-startera-avtomobilya.php
• https://pricurivatel.ru/ustrojstvo-i-princip-raboty-startera
• https://fastmb.ru/auto_shem/42-starter-avtomobilya-shema-princip-raboty-i-vidy.html
• https://principraboty.ru/princip-raboty-startera/

Основные плюсы использования реле в цепи питания стартера:

— Такая система более надежна, так как реле рассчитано на большие токи и живет намного дольше. — Реле можно всегда заменить — Контактная группа за ключом зажигания работает очень долго, так как включает лишь реле которое берет основную нагрузку на себя.

Не зависимо от того включает ваш стартер реле или напрямую контактная группа, все операции по подключению стартера все равно выполняются поворотом ключа.

Для начала нужно определить какие контакты отвечают за старт и подвести их кнопке старта.

Для этого вам необходимо разобрать пластиковую защиту под рулем вашего автомобиля. Очень часто сзади к контактной группе скважины ключа подключен разъем со всеми необходимыми проводам. С двух сторон на этом разъеме должны быть фиксирующие лапки. Вам необходимо на них нажать и вытянуть разъем.

Если у вас старый автомобиль, осмотрев разъем контактной группы вы скорее всего найдете два самых толстых провода. Очень часто один из них красного цвета — именно эти провода напрямую подключены к стартеру. Если вы их соедините при повернутом ключе зажигания, скорее всего ваш стартер начнет крутиться.

Далее можно пойти простым путем. Можно просто установить кнопку и подвести к ней эти два провода, разместив кнопку в удобном для вас месте. Кнопка должна быть без фиксации, тоесть при нажатии замыкать контакты, а сразу после того как вы ее отпустите размыкать.

Не забывайте что кнопкой вы будете оперировать так же как и ключем. Нажимаем на кнопку, ждем пока раскрутится стартер и как только двигатель завелся отпускаем кнопку.

Но не забывайте что через кнопку будут проходить очень большие токи и скорее всего такая кнопка сгорит.

Мы использовали антивандальную хромированную кнопку — она вышла из строя примерно через пол года.

В случае если у вас более новый автомобиль и стартер в нем подключается с помощью реле, вам необходимо будет среди множества проводов найти именно те которые отвечают за контроль реле.

Для этого вы можете прозвонить тестером в режиме измерения сопротивления все провода на корпус автомобиля. Все провода которые прозвоняться — отметить как массу (или минус), так как они все замкнуты на корпус.

Что такое стартер в автомобиле?

Многие современные водители считают, что, поскольку мы живём в век узкой специализации, нет никакой необходимости изучать устройство и принципы работы узлов автомобиля.При малейшей поломке достаточно позвонить в автосервис, и неисправность будет устранена профессиональными автотехниками. Но что делать, если, например, посреди пустынной загородной трассы у вас вышел из строя стартер? До ближайшего сервиса ещё нужно как-то добраться, да и ночевка в чистом поле – не лучший вариант. Возможно, хотя бы общие сведения о том, что такое стартер, помогли бы разобраться в причине поломки и способах её устранения.

Что такое стартер?

Хотя автомобили для вращения колёсных осей используют энергию сжигания паров бензина, чтобы привести двигатель в действие, необходим первый толчок, приводящий цилиндры в движение, для чего и используется стартер.

Фактически автомобильный стартер – это мощный электродвигатель, основное предназначение которого заключается в подаче начального импульса, запускающего работу бензинового двигателя машины. Стартер необходим лишь для первых секунд запуска мотора, поэтому его конструкция достаточно специфична.

Из чего состоит стартер?

Устройство стартера нельзя назвать сложным, скорее, оно типично для электродвигателя постоянного тока, Он состоит из:

— электрического движка в цилиндрическом корпусе, который вмещает возбуждающие обмотки и вращающийся сердечник;

— якоря из легированной стали в виде оси вращения, на которой запрессован сердечник;

— втягивающего реле, через которое осуществляется подача электроэнергии от замка зажигания и выталкивание обгонной муфты;

— собственно обгонной муфты, или бендикса, и приводной шестерни, служащих для передачи крутящего момента на венец маховика и последующего расцепления шестерни;— контактных щёток и щёткодержателей, которые служат для подачи напряжения на якорь и коллектор.

Стартеры практически всех автомашин сделаны по одной и той же схеме. Различия незначительны и касаются в основном конструкции разъединяющего шестерни механизма.

Как работает стартер?

Как уже было сказано выше, стартер необходим для запуска автомобильного двигателя, поэтому его фактическая работа продолжается всего несколько секунд и состоит из трёх основных этапов. На первом этапе шестерня привода входит в контакт с венцом маховика на коленвале, далее осуществляется непосредственный пуск стартера, после чего контакт шестерни с маховиком разрывается. На практике это выглядит следующим образом.

1. Поворот стартового ключа зажигания замыкает контакты, и ток с аккумулятора поступает к замку, а затем и к тяговому реле.

2. Реле срабатывает, втягивая шестерню бендикса в сцепление с маховиком на коленвале.

3. Как только устанавливается прочный контакт шестерни с венцом, происходит замыкание электроцепи движка. Тот начинает вращаться и раскручивать коленвал.

4. Обороты бензинового двигателя нарастают, и вскоре их частота превышает частоту оборотов стартера, что приводит к разъединению шестерни с маховиком коленвала. Стартер, выполнив свою работу, отключается.

После выполнения этого цикла стартер не принимает участия в работе автомобильного механизма до следующего запуска двигателя.

Основные признаки неисправности стартера

В большинстве автомобилей стартер является достаточно дорогим узлом, поэтому доводить дело до его замены нежелательно. Некоторые мелкие поломки можно распознать на раннем этапе и устранить без крупных денежных затрат.

1. Если стартер включается не сразу после поворота ключа, а с задержкой в несколько секунд, значит, нужно проверить исправность втягивающего реле.

2. Затруднённое вращение коленвала, особенно в летнее время – сигнал для проверки состояния щёток и подшипников.

3. Затруднённое расцепление шестерни с венцом маховика – повод для проверки этого узла на степень износа.Если же при повороте ключа не происходит запуск двигателя, либо двигатель запустился, но стартер не отключается от коленвала – необходима проверка электрической части стартера, выполняемая на специальном стенде в автосервисе.

Принципы работы стартера с редуктором

При подачи тока от аккумуляторной батареи автомобиля, приводимого с помощью замыкания зажигания, на редукторный стартер происходит процесс подачи тока на якорь стартера через редуктор, который увеличивает мощность проходящего напряжения в разы.

Далее происходит передача крутящего момента с якоря на шестерню.

Всё это также происходит при помощи редуктора, который наделён постоянно работающими магнитами, а специальные щётки, которые способны вырабатывать большее сопротивление чем щётки обычного стартера позволяют обеспечить его постоянную и эффективную работу.

При повороте ключа водитель замыкает цепь запитки втягивающего реле.

Электрическая энергия поступает на обмотку реле, что приводит к образованию магнитного поля. Это поле воздействует на якорь, и он втягивается внутрь реле. Смещаясь, он тянет за собой вилку и перемещает бендикс по роторному валу, приводная шестеренка входит в зубья маховика.

Втягивающее реле также размыкает первую цепь – питания электродвигателя. С внешней стороны на нем имеется два вывода для подключения кабеля, идущего от АКБ, и шины, по которой поступает напряжение на электромотор.

С внутренней стороны корпуса реле к этим выводам подсоединены контакты, прозванные пятаками. Эти два вывода, не контактирующие между собой, и являются разрывом цепи питания мотора.

При срабатывания реле якорь после втягивания замыкает пятаки, напряжение подается на двигатель, и он включается. При этом шестерня бендикса уже введена в зацепление.

После запуска силовой установки, когда обороты коленвала превышают скорость вращения ротора, срабатывает обгонная муфта, разъединяя бендикс с валом, они начинают вращаться по отдельности.

Возможные неисправности

Возможные неисправности стартера возникают, как правило, из-за нарушения условий его эксплуатации.

Признаки поломок и диагностика

Симптомы самых распространённых проблем со стартером:

• подозрительный шум или треск при повороте ключа зажигания;
• мотор глохнет без срабатывания электродвигателя;
• отсутствие возможности запуска ДВС;
• «чих» стартерного механизма без зацепления маховика.

Чаще всего пусковое устройство ломается из-за разомкнутой электрической цепи, поэтому следует проверить:

• уровень заряда аккумуляторной батареи;
• проводку на наличие повреждений;
• крепление клемм;
• замочную скважину зажигания.

Если с вышеперечисленным проблем нет, то следующий этап заключается в проверке тягового реле. Диагностировать этот элемент можно без снятия стартера, поскольку от него зависит работа электродвигателя. Если при замыкании плоской отвёрткой контактов на реле происходит запуск электромотора, значит, причина поломки кроется именно в этой детали.

Виды неисправностей

Неисправности в работе стартера бывают двух видов — механические и электрические.

Электрические неполадки, требующие квалифицированной помощи:

• периодическое замыкание обмотки якоря;
• обрыв втягивающего реле и статора;
• поломка щёток и контактных пластин;
• износ сердечника и отсутствие контакта в электромоторе.

Механические неисправности стартера:

• застопоривание привода включения на венце маховика;
• деформация зубьев шестерёнок;
• повреждение подшипников и бендикса;
• пригоревшая поверхность «пятаков».

Причины неполадок

Самые распространённые причины неисправностей:

1. Если стартер начинает характерно «жужжать» и работает на «холостом ходу», значит, обгонная муфта не подсоединяется, и механизм функционирует без сцепления шестерни с валом. Неполадка устраняется промывкой бендикса в специальном очистительном растворе или бензине. Рекомендовано поместить деталь в тару с жидкостью, выдержать час-полтора и затем пару раз привести привод в движение для очищения механизма.
2. Если авто не заводится, то причина может крыться в отсутствии электропитания. В случае исправности цепи и наличия тока, необходимо проверить реле, возможно, причина кроется в нём. Следует тщательно очистить элемент от пыли, внимательно обследовать ещё раз контакты, собрать и поставить на место составные части. Если проблема не устранена, скорее всего, замкнулась обмотка, и поможет только замена детали.

На видео (автор — Александр Аникин) в подробностях показано, почему нужно чистить стартер и основные этапы этого процесса.
