Выбор подходящей модели
Широкий ассортимент вакуумных экскаваторов позволяет выбрать машину в рамках практически любого бюджета. Компактные прицепные модели можно перевозить с помощью небольшого автомобиля. Самые большие из них монтируются на грузовое автомобильное шасси и имеют различные опции. Поиск подходящего вакуумного экскаватора, как и подбор любой другой строительной техники, начинается с четкого определения объема и вида работ, которые необходимо выполнить. Также предстоит определить максимальный размер частиц и характер грунта. Так, вакуумная машина не очень хорошо подойдет для работы с твердыми и мерзлыми грунтами. При таких условиях лучшим вариантом будет применение гидровакуумной технологии.
Большую роль играет также тип вакуумного насоса. Центробежные вентиляторы и жидкостно-кольцевые насосы используются в мощных системах, а поршневые насосы – в малых установках. Надо отметить, что на рынке не так много производителей, предлагающих модели, способные выполнять действительно серьезные задачи. Множество машин, особенно на американском рынке, обладают совсем небольшой производительностью и имеют простое устройство. В основном такие «экскаваторы» работают в городском хозяйстве.
Вакуумный экскаватор Storm 8.600
Установка предназначена для выполнения специальных работ в труднодоступных местах, там, где невозможно использовать другую строительную технику:
- обеспечение с помощью удлинительных шлангов и трубопроводов откачки материалов с расстояния 100-250 м,
- уборка щебня, сухой или мокрой почвы, илового осадка с больших глубин до 30м,
- уборка жидких, полужидких смесей нефтяных продуктов, нефтешламов,
- очистка зумпфов с глубины 8-30 м,
- очистка вагонов, платформ грузовых машин,
- очистка емкостей внутри цехов производственных площадок,
- уборка последствий экологических аварий,
| Технические характеристики автономной вакуумной установки Storm 8.600 на базе полуприцепа-цистерны | |
|---|---|
| Двигатель | ЯМЗ-7514, 410кВт/2100 мин |
| Вакуумный насос | PVR GM 150 тип ROOTS |
| Производительность вакуумного насоса | 8660 м3/час |
| Объем вакуумной емкости | 20м3 |
| Максимальная глубина всасывания | 30 метров |
| Габаритные размеры вакуумной установки на базе полуприцепа (м) | 13,5 х 2,46 х 4,05 |
| Температурный режим работы | от-40°С до +40°С |
| Тягач Volvo FH12 420 4Х2 | |
| Мощность двигателя | 309/420 кВт/л.с., Евро 3 |
| Максимальная транспортная скорость | 90 км/ч |
| Масса снаряженная | 7 т |
Технические характеристики и конструкция CAP GEO
Модель отличается внушительной мощностью. Экскаватор содержит в конструкции надежные лопастные насосы. Их вакуумная сила достигает 95%. Производительность составляет порядка 20 тысяч кубических метров в час. Показатели улучшаются благодаря наличию самоочищающегося рукава. Он обеспечивает надежную защиту системе всасывания.
Разработчики использовали запатентованный механизм опрокидывания резервуара. Он обеспечивает вращение цистерны стразу в трех направлениях. Выгрузку можно осуществлять с внушительной высоты – до 2,5 м. Сухие сыпучие материалы возможно помещать в мешки, что значительно сокращает временные потери на погрузочных работах, лишая необходимости выполнять сопутствующие операции.
Машина может применяться в ограниченном пространстве благодаря технологии вращения всасывающего рукава на 270 градусов. Не возникает проблем с ее очисткой и сбором крупных элементов. Внутренний диаметр шланга составляет 12 см. Экскаватор может подавать грунт и материалы на высоту до 60 м и на расстояние – до 150 м в горизонтальной плоскости.
CAP GEO отличается безупречным качеством сборки. Современная 40-тонная машина укомплектована гидравлической стрелой, отличающейся не только высокой гибкостью настроек, но и совместимостью с разнообразным пневматическим, электрическим, гидравлическим инструментом. Эксперты прогнозируют повышение спроса на вакуумную технику. Это модель несомненно станет лидером продаж.
02 июня 2020

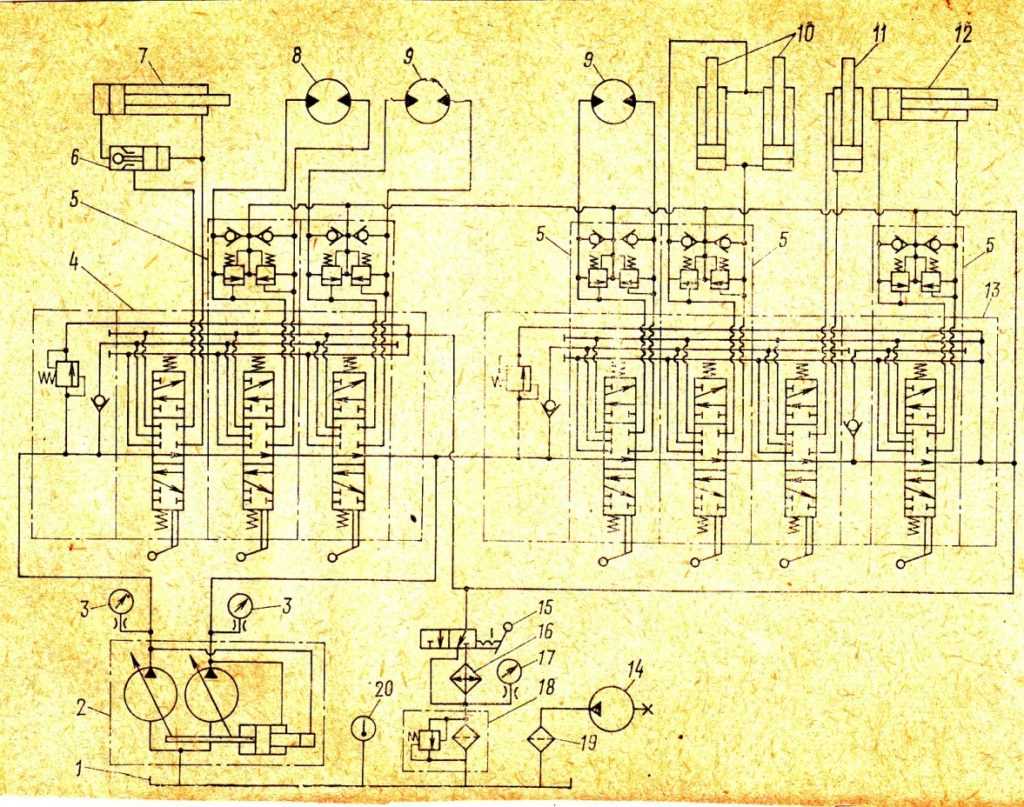

Гидравлическая схема управления показана на рисунке (см. схему)
Гидросхема, функционально подразделяется на два блока управления гидроцилиндрами и гидромоторами поворота платформы и хода экскаватора и гидроцилиндрами перемещения рабочих органов.
Гидросистема снабжена сдвоенным насосом 2 с регулятором мощности, который предназначен для регулировки расхода насоса в зависимости от внешней нагрузки, т.к. при увеличении рабочего усилия на рабочем органе его скорость уменьшается, а с уменьшением усилия—увеличивается, при этом мощность должна оставаться постоянной.
От первого блока насоса 2 рабочая жидкость—масло, подаётся в трёх золотниковый блок гидравлических распределителей 4, которые управляют гидроцилиндрами выносных опор 7( для экскаваторов на пневмоколесном ходу) , гидромотором поворота платформы 8 и гидромотором хода экскаватора 9.
В эту секцию встроен предохранительный клапан, обеспечивающий слив масла при повышении давления выше допустимого. Бесштоковая полость гидроцилиндра 7, при нейтральном положении гидравлического золотника, запирается гидрозамком 6, что не позволяет агрегату опуститься из-за утечек масла из системы.
К узлам гидравлических золотников, управляющих гидромоторами 8 и 9 , присоединён клапан 5, который обеспечивает плавность начала и конца движения управляемого органа.От второй секции насоса 2 масло подаётся в блок золотников 13, который управляет ходом второго гидромотора 9, гидроцилиндрами стрелы 10, ковша 14 и рукоятки 12.
Когда все золотники блока 4 находятся в нейтральном положении, под действием пружин возврата, масло под давлением от первой секции насоса 2 , поступает через блок гидро золотников 4 в блок гидро золотников 13 , увеличивая скорость рабочих органов , управляемых этим блоком.
Между вторым и четвёртым гидро золотниками блока 13, установлен ещё один золотник, обеспечивающий при одновременном включении совмещение движений рукоятки, ковша, стрелы и поворота платформы. Блоки клапанов 5 обеспечивают плавность хода в начале и в конце движения рабочих органов.
Регулировка скоростей движения всех рабочих органов осуществляется с помощью дросселей, а чистота масла обеспечивается наличием фильтров. Вспомогательный насос 14 предназначен для заправки системы маслом через фильтр очистки. Гидросистема оснащена манометрами и термометром, для контроля состояния масла.
Современные экскаваторы сочетают в себе высокую производительность, низкую удельную энергоёмкость, универсальность, высокую удельную мощность, высокий уровень автоматизации, что делает их не заменимыми на любых видах строительных работ и при добыче рудных материалов.
Технические особенности вакуумного погрузчика
Цена вакуумного погрузчика во многом зависит от его характеристик. Отличительные особенности данной установки заключаются в следующем:
- дизельный двигатель (палубный) мощностью от 55 до 250 кВт;
- объем контейнера для собираемого материала – от 4 до 10 м3;
- длина стрелы-манипулятора – 5 м;
- угол разворота стрелы-манипулятора – 270°;
- максимальная глубина всасывания – до 25 метров.
Принцип работы установки заключается в создании вакуума в грузовом контейнере, посредством стрелы-манипулятора материал всасывается через вакуумный трубопровод и накапливается в грузовом контейнере. Этот вид спецтехники может быть незаменим при решении задач в условиях ограниченного пространства. Вакуумный погрузчик RIAT VAC «УРАГАН»задействуют в случаях ликвидации аварийных ситуаций, последствий природных и стихийных бедствий, связанных с разбором завалов и разрушений.
Универсальность техники обусловлена также возможностью использования всасывающего шланга на различных дистанциях, например, путем увеличения длины вакуумного трубопровода.
После загрузки собранный материал доставляется к указанному объекту, где он выгружается за несколько минут.
Для эксплуатации и обслуживания достаточно будет иметь штат водителей-операторов не менее 2 человек.
Сферы применения вакуумного погрузчика
Применение вакуумного погрузчика будет актуальным при проведении следующих работ:
- сбор промышленного мусора;
- откачка жидких материалов из подвалов, сточных и выгребных ям;
- транспортировка стройматериалов (щебень, цемент и т.д.);
- вакуумная пылеуборка взрывоопасных материалов (например, угольная пыль);
- сбор горных пород, при обвалах подземных путей или дорог;
- очистка трубопроводов в процессе проведения ремонта и профилактических мероприятий.
Широкое распространение вакуумный погрузчик получил среди коммунальных служб. С таким же успехом его используют в легкой, химической и нефтеперерабатывающей индустрии.
Для того чтобы совершить покупку данной техники на максимально выгодных условиях, обращайтесь в компанию ОАО «РИАТ». Мы предлагаем доступные цены и гарантируем качество представленной продукции.
Подбор вакуумной системы
Каждая вакуумная система разрабатывается проектной группой компании ОАО «РИАТ» и собирается индивидуально исходя из конкретных требований Заказчика. На начальной стадии проработки Вашего запроса о стоимости и/или возможности изготовления, подбора вакуумной системы пылеуборки для решения задач, мы просим предоставить исходные данные, для чего необходимо заполнить Опросный лист и направить его нам обратно.
Вся предоставленная Вами информация технического и пояснительного характера, для проработки запроса поможет нам с максимальной точностью подготовить предложение.
Преимущества компании ОАО «РИАТ»
Наша компания занимается изготовлением и продажей вакуумных установок по всей России, и мы являемся официальным дилером ПАО КАМАЗ.
У нас работают опытные специалисты, которые способны оказать помощь в решении любого вопроса и предоставить информацию о характеристиках заинтересовавшего вас автомобиля. Для наших клиентов мы предлагаем оформить лизинг за несколько шагов и на выгодных условиях.
Для того чтобы приобрести вакуумный погрузчик, достаточно позвонить нам по указанному номеру телефона. Также вы можете заказать обратный звонок, после чего наш оператор в кратчайшие сроки свяжется с вами для обсуждения условий покупки.
Использование вакуумных экскаваторов
По всей территории России проложены десятки миллионов километров инженерных коммуникаций – кабельных линий, трубопроводов. Большинство из них находится под землей. Ранее у специализированных компаний возникали трудности при ремонте, замене, ликвидации прорывов и поломок. С появлением вакуумных экскаваторов эти задачи стали легко выполняемыми.
Машины незаменимы при выемке разведочных шурфов. Благодаря их применению сводится к нулю вероятность случайного повреждения коммуникаций, в том числе проложенных в ограниченном пространстве, окруженных бетонными балками, камнями и т. д. Техника размывает грунт вблизи трубопроводов и электрических кабелей. Параметры размывки зависят от технических характеристик эвакуатора.
Вакуумные технологии стали незаменимыми в местах новой прокладки инженерных систем в тех случаях, когда механический способ применять нельзя из-за опасности повреждения имеющихся коммуникаций.
В Европе, Америке представленные вакуумный экскаватор используется в различных сферах. В последние годы она набирают популярность в России на:
- металлургических комбинатах;
- литейных предприятиях;
- судостроительных площадках;
- заводах, выпускающих цемент, нефть, химические вещества;
- участках дорожного строительства;
- предприятиях, перерабатывающих отходы;
- очистных сооружениях и элеваторах.
Повторение цикла
Основное время рабочего цикла (до 70%), занимает время поворота (туда и обратно), что необходимо учитывать при расчёте производительности агрегата.Наиболее используемым рабочим органом экскаватора является ковш-прямая лопата объёмом от 0,15 до 2,5 м 3,у которого верх открыт и передняя кромка режущая. С помощью рычажной системы ковш может поворачиваться в вертикальной плоскости, чем обеспечивается его погрузка –разгрузка.
Обратная лопата применяется для рытья траншей и котлованов глубиной до 6 метров.Все современные экскаваторы оснащены гидравлической системой управления рабочими органами и гидравлическим приводом хода, что обеспечивает работу агрегата с максимальными усилиями при минимальных габаритах их приводов. Как устроен одноковшовый экскаватор. (см.рис.)
Основными составными частями современного экскаватора являются:
ходовая тележка, платформа агрегата, механизм поворота платформы, силовая установка—двигатель, кабина управления, стрела, рукоятка, ковш, гидроцилиндры-ковша, стрелы, рукоятки.
Ходовая тележка представляет собой опорную сварную раму, оснащённую гусеничной ходовой частью. Гусеницы увеличенной ширины, опираются на ролики, установленные на раме, передние звёздочки натяжные, задние—приводные. Привод передвижения осуществляется с помощью гидромоторов, которые получают рабочее давление масла от общей гидросистемы.
На верхней части опорной рамы ходовой тележки, расположен поворотный погон, поддерживающий поворотную платформу и, с помощью гидромотора и зубчатой передачи, обеспечивающий её поворот на 360О.
Кабина управления, установленная на поворотной платформе, содержит органы управления рабочими органами и ходом экскаватора, представляющие собой гидравлические распределители, приборы контроля и удобное место для водителя-оператора.Стрела—основной несущий рабочий орган, представляет собой сварную балку, задней частью шарнирно закреплённую на поворотной платформе. На передней части стрелы шарнирно установлена рукоятка—двуплечий рычаг, шарнирно связанный с ковшом, который является съёмным рабочим органом.
Стрела рукоятка и ковш приводятся от парно размещённых гидроцилиндров двустороннего действия.На поворотной платформе установлена силовая установка— дизельный двигатель, от которого получают крутящий момент насосы гидравлической системы.Система управления рабочими органами.
Система управления экскаватором представляет собой комплекс агрегатов, который содержит:
гидравлический бак с насосами, гидравлические распределители с ручным управлением, жёсткие трубопроводы и шланги высокого давления.
Достоинства вакуумного погрузчика на базе КАМАЗ
Автомобильный вакуумный погрузчик обладает огромным количеством неоспоримых преимуществ, среди которых следует выделить:
- экономию временных и людских ресурсов;
- разработку и производство оборудования в соответствии со стандартами качества ISO/TS 16949 и сертификацию по ГОСТ Р ISO 9001-2011;
- увеличение производительности труда;
- высокую скорость решения поставленных задач;
- сбор материалов даже на труднодоступных участках;
- экономическую целесообразность.
Вакуумный погрузчик, воплощающий в себе опыт и современные технические решения, позволяет решать задачи абсолютно разной сложности.
Конструкция гусеничного экскаватора
В движение гусеницы экскаватора приводятся с помощью ведущих и опорных колес, роликов поддерживающих, устройства натяжного и направляющего колеса.
Узнать об экскаваторах гусеничных Volvo вы можете здесь.
Поворотная платформа
Сверху на тележке монтируется поворотная платформа. На ней помещаются ковш, двигатель, кабина водителя, узлы приводной системы и противовес. По отношению друг к другу эти составляющие у разных производителей могут располагаться по-разному. Платформа может поворачиваться при помощи планетарных редукторов.
Современная тенденция в производстве гусеничных машин – режим двух скоростей. На более низкую переключение предусматривается автоматическое – в случае, когда тяговая нагрузка привода увеличивается.
Машина может комплектоваться еще и дополнительными видами оборудования: челюстями грейферными, гидромолотами, сменными зубьями, ковшами большего объема и другими. От этого зависит, какие работы сможет выполнять гусеничный экскаватор, характеристики, цена и размер техники. Вес гусеничного экскаватора варьируется в зависимости от модели.
Принцип действия вакуумной установки
Современная вакуумная машина КО-505А осуществляет забор различных жидких отходов, чистку выгребных и канализационных ям, баков, небольших озер, и прочих водоемов от ила. Принцип действия абсолютно не отличается от типа установленного оборудования. Машина подъезжает к месту проведения работ, к специальному люку в задней части цистерны подключаются резиновые рукава, далее магистрали опускаются непосредственно внутрь емкости с жидкостью, которая подлежит очистке и в действие приводиться вакуумный насос. Насосы, работающие от двигателя автомобиля, создают разряжение внутри бочек, вследствие чего жидкость начинает постепенно всасываться через шланг. Чем сильнее обороты мотора, тем быстрее и эффективнее происходит всасывание. Выкачанный ил или прочие нечистоты транспортируются на специальный пункт утилизации жидких отходов, где происходит их дальнейшая очистка или уничтожение.
Какой экскаватор арендовать: гусеничный или колесный?
При выборе между гусеничным и колесным экскаватором необходимо знать условия, в которых в дальнейшем он будет использован. Техника на гусеницах более устойчива за счет низкого центра тяжести, хорошо подходит для заболоченных участков. Ее производительность значительно выше, чем у колесной. Но главные минусы – это низкие маневренность и управляемость. На объект ее необходимо доставлять на специальной площадке, нельзя использовать на асфальтированных и бетонных поверхностях. Стоимость и замена колес значительно ниже, чем гусеничной ленты. Колеса также намного проще и легче меняются, проще снимаются в случае поломки.
Преимущества эксплуатации вакуумного экскаватора КАМАЗ
Вакуумный экскаватор на базе шасси КАМАЗ состоит из силовой установки и грузового контейнера. Принцип действия спецтехники прост: мощный всасывающий воздушный поток, создаваемый вакуумным насосом посредством палубного двигателя, позволяет производить сбор и накапливать материал как жидких, так и твердых фракций. Через трубопровод содержимое попадает в цистерну для последующего хранения и транспортировки.
Грузовая автомобильная база КАМАЗ гарантирует каждой единице спецтехники четкое выполнение всех работ, быстрое перемещение на значительные расстояния и демонстрирует отличную производительность даже при интенсивном режиме эксплуатации. Купить вакуумный экскаватор — правильное решение для всех коммунальных, строительных и ремонтных служб.
Вакуумный экскаватор на базе КАМАЗ привлекает потребителей массой полезных технических особенностей:
- наличие 3-х ступенчатой фильтрующей системы;
- работа в потенциально опасной среде (по директиве ATEX);
- всасывание материалов, удаленных на расстояние до 200 метров;
- оформление лизинга на выгодных условиях;
- техническая поддержка и выезд специалистов.
Приобретение вакуумного экскаватора КАМАЗ позволит Вам оптимизировать поставленные задачи в условиях ограниченного пространства.
Это интересно: Устройство и принцип работы современных экскаваторов
Классы экскаваторов
Ковши могут иметь разную форму, что имеет значение при выборе техники для проведения разных видов работ. Например, экскаватор с прямой лопатой может при заборе породы разворачивать ковш. Это снижает цикл копания и улучшает показатель заполняемости ковша.
Важное значение отводится углу, под которым заострены зубья или режущая кромка экскаватора. Чем он меньше, тем лучше грунт отделается от массива
Оптимальным вариантом считаются углы в 25-27 градусов для грунтов легкого типа, и в 32-35 градусов – для тяжелых грунтов.
Сегодня особенно популярны сварные без зубьев, режущая кромка которых закруглена. От формы и качества ковша напрямую зависит производительность гусеничного экскаватора. Фото на сайтах производителей наглядно демонстрируют характерные особенности того или иного варианта. Экскаватор на гусеничном ходу, цена которого в настоящее время может быть весьма приемлемой – удобный и экономичный вариант для выполнения разных видов работ.
Прочитайте о полноповоротных гусеничных экскаваторах в этой статье.
Так же узнайте про гусеничный мобильный экскаватор Liebherr тут.
Сферы применения
Раскопка действующих подземных инженерных сетей – дело непростое. Существует высокий риск случайного повреждения не только «своих», но и «чужих» коммуникаций, включая высоковольтные, оптоволоконные или газовые. Как правило, без применения ручного труда здесь обычно не обойтись. Вакуумный экскаватор в такой ситуации работает эффективнее (быстрее, безопаснее и чище) своего механического коллеги, даже в том случае если нет точной карты расположения магистралей под землей и нет возможности использовать систему локации. Ведь для доступа к нужной точке вакуумной машине достаточно лишь небольшого «пятачка». При авариях в системах водоснабжения интенсивный вакуум, забирающий грунт, обеспечивает еще и удаление вытекающей воды. При обеспечении доступа к электрическим кабелям вероятность их механического повреждения воздухом минимальна. Если дело касается аварий газопроводов, при использовании вакуумной технологии нижний предел воспламенения не может быть достигнут по определению, так как расход воздуха слишком большой и возможность образования взрывоопасной смеси снижается до минимума. Другой пример: вакуумная промышленная уборка на цементном производстве позволяет вернуть бо’льшую часть просыпанного цемента в работу, а очистка силосов с помощью вакуумного экскаватора – избежать тяжелого ручного труда. Собрать лишний щебень с рабочей площадки, убрать разлившиеся нефтепродукты, освободить от пыли и загрязнений (в том числе опасных веществ) производственные помещения и площадки – все это под силу вакуумному экскаватору. Он может также быстро выбрать выемку для укладки трубы, сделать скважину под сваю, очистить засорившийся трубопровод, выкопать траншею под фундамент. Отдельная, но важная функция – удаление бурового раствора из скважины в процессе горизонтального направленного бурения. Разнообразие сфер применения вакуумной землеройной техники почти бесконечно. Она работает в нефтегазовом секторе, строительстве, при прокладке телекоммуникаций, на электростанциях и нефтеперерабатывающих заводах.
Принцип работы экскаватора
Техника, оснащенная одним ковшом, выполняет работу циклично, из-за этого деятельность осуществляется прерывисто. При этом обеспечивается универсальность машины, экскаватор может применяться для погрузочных и разгрузочных работ. Установленный на экскаваторах цилиндр стрелы может работать от гидравлики, а также переключаться в плавающий режим, позволяющий нагружать ковш весом оборудования. Активация плавающего режима выполняется машинистом по необходимости путем нажатия на педаль.
Схема работы экскаватора выглядит следующим образом:
- на первом этапе рабочего хода происходит забор грунта из траншеи в ковш;
- после этого платформа поворачивается вокруг вертикальной оси, перенося грунт к месту отвала;
- затем выполняется обратный ход и цикл начинается заново.
Принцип работы экскаватора с непрерывным действием основан на движении нескольких ковшей, которые автоматически отбрасывают грунт в сторону, формируя отвал. Рабочие элементы установлены на ротор или цепь. Цепные экскаваторы используют навесной или полуприцепный рабочий орган. Привод цепной звездочки выполняется механическим или гидравлическим способом. Глубина копания и усилие создаются при помощи гидравлического механизма. Выкопанный грунт подается на конвейерную ленту, которая отводит его в сторону.
Дополнительно на экскаваторе установлен бульдозерный нож, управляемый гидравлическим цилиндром. Нож применяется для разравнивания рабочей площадки.
Описание
Выемка грунта — это новое и инновационное решение традиционных методов выемки грунта. Технология позволяет вентиляторам высокой мощности безопасно копать до 43 метров в зависимости от конфигурации. Создается небольшое отверстие площадью 250 мм (в зависимости от грунтовых условий), а затем всасывающий шланг экскаватора удаляет материалы, находящиеся под поверхностью. Сжатый воздух раскалывает землю для всасывающего экскаватора для безопасного удаления материала, при этом не используются ручные инструменты.
Преимущества выемки грунта включают: устранение забастовок на подземных коммуникациях, минимизацию перебоев в движении, сокращение затрат на восстановление и меньшее количество рабочей силы и оборудования, необходимых для каждой работы. Есть несколько различных отраслей, которые могут получить выгоду от выемки грунта: железнодорожная, гражданская, автомобильная, водная, газовая, энергетическая, строительная и телекоммуникационная.
История вытяжной техники на основе вентилятора
RSP производит всасывающие экскаваторы и стационарные всасывающие агрегаты с 1993 года. С 2000 года компания RSP разработала новый принцип всасывания, серия ESE. Эти автомобили работают по запатентованному на международном уровне принципу всасывания, который гарантирует высочайшую степень гравитационного разделения, минимальное загрязнение фильтров и, следовательно, неизменно высокие характеристики всасывания.
С 1998 года Mobile Tiefbau Saugsysteme делает еще один тип всасывающего экскаватора. Утверждается, что он имеет новый принцип воздушного потока и, таким образом, значительно улучшает характеристики всасывания по сравнению с предыдущими конструкциями MTS.
История технологии всасывания на основе вакуумных насосов
Pacific Tek
Pacific Tek была основана в 1993 году и занималась производством клапанных тренажеров и вакуумных экскаваторов. Основатели Pacific Tek создали такие инновации, как угловой бак вакуумного экскаватора (1997 г.) и привод клапана с поворотным креплением на 180 ° (1999 г.).
Ditch Witch
Американская фирма Ditch Witch производит четыре модели всасывающих экскаваторов: FX20, FX25, HX30, HX50, FX50, FXT50, FX65, FXT65 и HX65; число его приблизительное Лошадиные силы. Он установлен на полуприцеп или жесткий грузовик. Имеет собственный двигатель (бензиновый для FX20 и FX25, остальные дизельные). Емкость для трофеев имеет цилиндрическую форму с несколько закругленными концами. Его всасывающий шланг имеет внутренний диаметр от 3 до 4 дюймов. Емкость для отходов может поставляться различных размеров от 150 галлонов (570 литров) до (4560 литров).
Airex
Airex в Великобритании производят две актуальные модели вакуумных экскаваторов: AX-68 и AX-180. Обе системы установлены на задней части жестких грузовиков массой 7,5 т, предназначенных для использования в центр города улицы. Меньшая конструкция этих грузовиков оказывает меньшее влияние на окружающую среду. В AX-68 используется 4-дюймовый шланг, а в AX-180 — 8-дюймовый шланг, который может удалить тонну земли за шесть минут.
Кольцо-О-Матик
Кольцо-О-Матик в США производит несколько моделей бензиновых и дизельных вакуумных экскаваторов. Предлагаются модели как на прицепе, так и на салазках. Размеры резервуаров для добычи варьируются от 150 до 2000 галлонов.
Оборудование Vac-Tron
Оборудование Vac-Tron в США производит более 50 моделей гидродинамических и сухих экскаваторов с бензиновыми и дизельными вакуумными экскаваторами.
Cappellotto
Cappelotto производит различное механическое очистное оборудование, в том числе Capgeo (модель всасывающего экскаватора). Говорят, что его рука достигает 7 метров и может поворачиваться на 250 градусов.
Они также делают Capbora, который специально предназначен для всасывания рыхлого материала. Cappelotto была основана в 1953 году и базируется в Гаярин в провинции Тревизо в Италии.
Продукция Cappellotto также распространяется в 40 стран мира с помощью KOR Equipment Solutions. являясь дистрибьютором в Австралии и Новой Зеландии.
Что такое «вакуумный экскаватор»?
Вакуумные экскаваторы – это разновидность вакуумного оборудования, машина, имеющая широкий всасывающий рукав и создающая мощное разрежение всасывания. Они способны разрыхлять или размывать (вода поступает из специального резервуара) грунт, в том числе, по некоторым данным, и мерзлый, и другие материалы, вплоть до сыпучих каменных, струями воздуха или воды под высоким давлением. Образовавшаяся полужидкая или сыпучая пульпа забирается через всасывающий рукав с помощью разрежения, создаваемого мощным вакуумным насосом, в сборочный бункер специальной конструкции для транспортировки и утилизации, где твердые частицы осаждаются, а жидкость частично отфильтровывается. Выгрузка содержимого производится самосвальным способом при подъеме бункера либо выталкивающей плитой с гидравлическим приводом, а жидкая фракция может удаляться либо самотеком, либо принудительно под давлением воздуха от насоса. Если в процессе используется вода, она может регенерироваться для повторного использования путем фильтрации в замкнутой системе машины. Привод насосов и прочих агрегатов установки может быть автономным, от собственного двигателя (бензинового или дизельного) или от двигателя шасси через коробку отбора мощности.
Вакуумные экскаваторы, предназначенные для всесезонной эксплуатации, имеют металлическую теплозащитную облицовку, сохраняющую тепло в отсеках с гидрооборудованием. Отсеки отапливаются автономными отопителями, что позволяет использовать машины при отрицательных температурах.
Этот вид земляных работ обычно называют «технологией мягкой экскавации», и, как правило, он считается равным по уровню безопасности или даже более безопасным, чем выемка грунта вручную в «опасной зоне» непосредственно вблизи подземных коммуникаций.
Сравнение вакуумных насосов для различных коммунальных машин
Вакуумный насос предназначен для создания вакуума в цистерне вакуумных и илососных машин. Он состоит из чугунного корпуса, в котором на подшипниках эксцентрично установлен ротор. В роторе на пазах свободно перемещаются текстолитовые лопатки. При вращении ротора лопатки вследствие центробежной силы прижимаются к внутренней поверхности корпуса насоса. Перекачивание воздуха осуществляется вследствие изменения объемов ячеек, образованных эксцентрично расположенным ротором, текстолитовыми пластинами, корпусом насоса и торцевыми крышками. На насосе установлена система смазки. Смазка поступает к подшипникам и во всасывающую полость насоса. Количество подаваемого масла регулируется регулировочными винтами. Для долгой работы насоса вакуумного необходимо содержать насос в чистоте, не допускать нагрева корпуса более 80°С, следить за расходом масла системы смазки (расход масла должен составлять 12 капель в минуту каждой капельницей (120 г/час всеми капельницами), производить периодическую промывку масляного бака и заполнять его чистым отфильтрованным маслом К-12 ГОСТ 10877-76.
На вакуумных машинах применяются насосы КО-503В.02.14.100, КО-505А.02.15.100, КО-522А.02.01.100, КО-510.02.16.000.
Насос КО-503 пластинчато-роторный, предназначен для создания вакуума или избыточного давления в цистернах вакуумных машин типа КО на базе шасси автомобилей ГАЗ -3307, ГАЗ-3309, ГАЗ-53 (КО-503В, КО-503В-2, КО-503В-3, КО-503В-АБС, КО-503В-2-АБС, КО-503В-3-АБС), работающий при температур минус 20 °С до плюс 40 °С. Его чугунный корпус закрыт с двух сторон крышками с подшипниками, имеет отверстия для внесения смазки из расположенного рядом бачка. Внутри корпуса находится ротор, который вращается на двух подшипниках. В пазах ротора установлены текстолитовые лопатки. Модель КО-503 0214100 имеет левостороннее кручение, а модель КО-503 0214100-02 — правостороннее.
Насос КО-505А — это вакуумный насос для машин на базе ЗИЛ, КАМАЗ, УРАЛ, МАЗ. Корпус насоса ребристый чугунный, закрывается с двух сторон крышками. Эксплуатируется насос при температуре минус 20 °С до плюс 40 °С. Корпус ротора имеет вмонтированные лопатки из прочного текстолита. Подача масла в механизм осуществляется автоматически при включении устройства в работу.
Насос КО-510 предназначен для установки машин на шасси автомобилях МАЗ, ГАЗ, УРАЛ, ЗИЛ, КАМАЗ. Работает в диапазоне температур от минус 20 °С до плюс 40 °С. Конструкция насоса КО-510, аналогичная конструкции насоса КО-505, имеет больший объем и производительность, чем у аналогичных ему насосов КО-503, КО-505. Поэтому вакуумный насос КО-510 сильнее нагревается, для чего с двух сторон и установлены два вентилятора. Модель КО-510 0216000-04 имеет правостороннее вращение, а модель КО-510 0216000-05 – левостороннее.
Насос вакуумный КО-522 — пластинчато-роторный, применяется на вакуумных машинах КО-522А, КО-503В. Может эксплуатироваться при температуре от -20 до +40Сº. Насос КО-522 имеет более надежные, в сравнении с текстолитом, лопатки. КО-522. Изготавливается в двух исполнениях: КО-522А.02.01.100-01 — правого и КО-522А.02.01.100 — левого вращения.
Таблица технических характеристик вакуумных насосов КО
| № п.п. | Наименование параметра | Насос КО-503В.02.14.100 | Насос КО-505А.02.15.100 | Насос КО-510.02.16.000 |
| 1 | Потребляемая мощность, кВт | 6,0+-0,6 | 9,0+-0,6 | 9,0+-0,6 |
| 2 | Производительность при P=0, куб.м./час | 240,0+-20,6 | 310,0+-20,0 | 360,0+-20,0 |
| 3 | Номинальная частота вращения ротора, об/мин | 1450 | 1150 | 1450 |
| 4 | Направление вращения ротора | Правое, левое | Правое, левое | Правое, левое |
| 5 | Максимальное разряжение, МПа | 0,085 | 0,085 | 0,085 |
| 6 | Рабочее давление, МПа, не более | 0,06 | 0,06 | 0,06 |
| 7 | Время непрерывной работы, ч не более | 1 | 1 | 1 |
| 8 | Коэффициент полезного действия | 0,8-0,9 | 0,8-0,9 | 0,8-0,9 |
| 9 | Масса, кг, не более | 85 | 123 | 125 |
| 10 | Габаритные размеры, мм, не более: длина / ширина / высота | 470 /280 /255 | 520 / 300 / 285 | 700 / 310 / 355 |
| 11 | Маркировка лопаток | КО-503.0214113-01 | КО-505.0215105 | КО-510.0216004 |
| 12 | Размеры лопаток, мм | 270х42х5,5 | 300х55х5,5 | 420х45х5,5 |
Вакуумные насосы к спецтехнике надёжны и просты в эксплуатации и обслуживании, поэтому они нашли широкое применение в коммунальных машинах!
