Сигнализация шерхан магикар 7: инструкция по эксплуатации

Функционал сигнализации Шерхан

Важные функции Шерхан магикар

Дистанционный запуск двигателя и автоматический
Отображение состояния автомобиля на брелке
Датчик тахометра

scher khan magicar7

Турботаймер с интеллектуальным режимом работы
Охрана автомобиля с работающем двигателем
Функция энергосбережения батарейки
Встроенный в ЖКИ брелок таймер парковки, фиксирующий время, прошедшее с момента постановки автомобиля на стоянку;
Функция блокировки кнопок на брелоке
Будильник

Функции брелка

Индикация напряжения батареи брелока
Режим энергосбережения «Battery Save Mode»
Индикация текущего времени
Функция будильника
Функция парковочного таймера
Возможность управления вторым автомобилем
Автоматическая подсветка дисплея
Защита от перехвата кодовых посылок MAGIC CODE
Включение и выключение режима охраны разными кнопками
Аудиовизуальное подтверждение выполняемых команд
Вибрационный вызов
Сверхдальняя связь с процессорным блоком (до 1 500 м)
Синхронизация показаний всех брелоков, записанных в память системы
Индикация разряда батареи брелока
Индикация температуры в салоне автомобиля
Индикация напряжения аккумуляторной батареи автомобиля
Индикация напряжения батареи брелока
Режим энергосбережения «Battery Save Mode»
Индикация текущего времени
Функция будильника
Функция парковочного таймера
Индикация времени работы двигателя в режимах автоматического запуска «Pit-Stop» и «Турбо»
Программирование времени автоматического запуска двигателя (с точностью до минуты)
Звуковой и визуальный режим напоминания о получении тревожного сообщения
Блокировка клавиатуры брелока
Оперативное, с брелока, программирование всех функций системы
Экономичное питание (один элемент ААА)

Функции процессорного блока

Автоматический запуск двигателя автомобилей с автоматической или ручной коробкой передач
Работа системы запуска как с бензиновыми, так и с дизельными двигателями
Запуск двигателя по команде с брелка
Автоматический запуск двигателя каждые 2, 4 или 8 часов
Автоматический запуск двигателя в заранее заданное время каждые 24 часа
Автоматический запуск двигателя по температуре, напряжению бортовой сети или команде внешнего устройства
Отслеживание запуска двигателя по сигналам генератора, тахометра или напряжению бортовой сети
Возможность реализации автоматического запуска на автомобилях, оснащенных системой «Виртуальный ключ»
Персональный код для снятия системы с охраны при утере брелока (PIN 1)
Персональный код для доступа в салон автомобиля при утере ключа (PIN 2)
Двухшаговое отключение охраны (возможно с применением персонального кода)
Режим охраны автомобиля с работающим двигателем
Режим охраны без предупредительных сигналов сирены, без тревожных сигналов сирены, или скрытая охрана (программируемая функция)
Функция «Свободные руки» для автоматической постановки/снятия с охраны при удалении/приближении владельца к автомобилю (два режима)
Силовой выход управления центральным замком автомобиля
Приоритетное отпирание двери водителя (программируемая функция)
Силовой выход отпирания замка багажника
Силовой выход управления аварийной сигнализацией (две цепи)
Программирование типа реле блокировки
Два универсальных программируемых канала управления дополнительными устройствами с возможностью изменения алгоритмов работы
Учет задержки салонного света (программируемая функция)
Возможность подключения отрицательных и положительных датчиков дверей
Выбор длительности и числа импульсов управления замками дверей
Запирание и отпирание замков дверей при включении и выключении зажигания
Режим турботаймера с изменяемым временем охлаждения турбины двигателя
Отслеживание интенсивности работы двигателя по тахометрическому сигналу
Автоматическая постановка на охрану (программируемая функция)
Автоматический возврат в режим охраны, если не была открыта дверь (программируемая функция)
Предупреждение аварийной сигнализацией об открытой двери (программируемая функция)
Предупреждение о невыключенных габаритных огнях при постановке на охрану (программируемая функция)
Режим «Паника» или JackStop (программируемая функция)

Возможные неисправности и их устранение

Любые возможные неисправности имеют собственный код ошибки, по которому владелец авто может найти подходящий способ для решения проблемы. Если автозапуск не работает, возможно допущены такие неисправности:

Мотор находится в активированном состоянии.
Цепь зажигания отключена.
Дверь не закрыта.
Пользователь не настроил функции резервирования пуска для механической коробки передач.
Рычаг ручного тормоза деактивирован.
Педаль тормоза выжата.

Если допущены другие ошибки, световые индикаторы издадут 8 морганий. Чтобы устранить такую проблему, понадобится обратиться за помощью к специалисту, но не пытаться решить ее самостоятельно.

Scher khan magicar 7 – одна из лучших сигнализаций премиум класса с автоматическим запуском, а также с двусторонней связью.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Главным образом устройство примечательно тем, что дальность связи составляет 1500 м, что намного отличает сигнализацию от других моделей

Большинство людей пренебрегают прочтением материала по эксплуатации. Кому-то лень, а кто-то в себе уверен. К сожалению, это и является огромной ошибкой, приводящей к неприятным последствиям. Например, человек не может выполнить разблокировку и завести машину, либо отключить охранную систему

Главным образом устройство примечательно тем, что дальность связи составляет 1500 м, что намного отличает сигнализацию от других моделей. Большинство людей пренебрегают прочтением материала по эксплуатации. Кому-то лень, а кто-то в себе уверен. К сожалению, это и является огромной ошибкой, приводящей к неприятным последствиям. Например, человек не может выполнить разблокировку и завести машину, либо отключить охранную систему.

Как бы вы хорошо не знали устройство, обязательно уделите время на прочтение информации о шерхан 7. Таким образом ваше устройство всегда будет отлично работать и не доставит никаких хлопот.

В каких случаях требуется перепрограммировать брелок?

Причины, при которых может потребоваться программирование брелка Шерхан 7 или другой модели:

Осуществляется привязка новых брелков. Коды коммуникаторов, которые были внесены ранее в память блока управления, будут автоматически удалены при настройке.
Сигнализация не реагирует на команды, отправляемые с коммуникатора. В частности, система не определяет только один брелок, запасной или дополнительный, а второй работает нормально. При этом в нем используется рабочая батарейка.
Произошло повреждение некоторых сегментов экрана. Это приводит в невозможности нормального использования и настройки функций. Кроме того, на дисплее могут не отображаться данные о состоянии «сигналки», а также работе охранных зон.
Выход из строя печатной схемы коммуникатора или серьезное повреждение корпуса. Незначительные дефекты на устройстве допускаются, но из-за серьезных трещин в устройство может попасть вода. Это приведет к его полной поломке.
Пользователь нуждается в применение дополнительных передатчиков. К примеру, если транспортным средством пользуются другие члены семьи или изначально был приобретен автомобиль с одним пультом.
Рассинхронизация в работе приемопередатчика коммуникатора и трансивера. Проблема может быть следствием радиопомех.

Процедура перепрограммирования старого брелока и привязки нового коммуникатора выполняется аналогично.

Как установить?

Схема по установке и подключению ч. 1

Схема по установке и подключению ч. 2

Монтаж сигналки:

Выполните монтаж микропроцессорного модуля, его можно установить под или за контрольным щитком. В зависимости от конструктивных особенностей машины процесс снятия приборной панели может отличаться. Но обычно для этого надо демонтировать облицовку рулевой колонки и открутить саморезы, которые фиксируют устройство. Крепление блока выполняется посредством пластмассовых стяжек либо двустороннего скотча. Чтобы исключить негативное воздействие вибраций на устройство во время движения авто, его можно обмотать поролоном.
Модуль приемопередатчика монтируется на внутренней части лобового стекла в углу. При монтаже учтите, что расстояние от устройства до металлических поверхностей и предметов должно быть не менее пяти сантиметров, чтобы исключить появление помех при передаче сигналов. Во время установки температура стекла должна быть не менее десяти градусов тепла. Скрытую установку приемопередатчика можно выполнить за солнцезащитным козырьком на заднем стекле, под акустической полкой. Но при таком монтаже возможно снижение радиуса действия устройства.
Контроллер вызова автовладельца монтируется в углу ветрового стекла. Перед монтажом устройства рабочая поверхность вымывается и обезжиривается с помощью спирта. Установка должна быть выполнена так, чтобы корпус датчика не соприкасался с пластмассовыми панелями и кузовом машины. Это позволит снизить вероятность ложных срабатываний.
Монтаж сирены следует произвести под капотом машины. Место надо выбрать так, чтобы из-под автомобиля нельзя было получить доступ к устройству. Установка сирены производится в скрытом месте, чтобы при мойке двигателя на прибор не попадала вода.
Концевые датчики монтируются на капот либо дверь багажного отсека. При монтаже надо выбрать место, куда не будет попадать влага. Не допускается размещение устройств на водостоках. При правильной установке девайсы должны иметь не менее 5 мм свободного хода.
Контроллер чувствительности устанавливается в салоне машины и фиксируется посредством двух болтов, двустороннего скотча либо пластмассовых стяжек. При установке помните, что у потребителя должен быть свободный доступ к устройству для регулировки параметра чувствительности.
После монтажа все компоненты сигналки надо подключить к микропроцессорному модулю. Размещение электроцепей производится под пластиковой обивкой салона, кабели надо укладывать подальше от движущихся механизмов и узлов, а также электронных приборов, чтобы не допустить появления помех при передаче сигналов.

Канал Avtozvuk рассказал об ошибках, которые часто допускают потребители при самостоятельной установке противоугонного комплекса.

Настройка автозапуска с брелка Scher Khan 7

Для того чтобы завести машину с брелка выполните следующее.

Нажмите клавишу 2 основного пейджера и удерживайте её две секунды. Автомобиль встанет на охрану и запустится двигатель.
На экране появится таймер, информирующий через какое временя мотор будет заглушен. Поэтому заранее выставите нужный интервал работы двигателя: 5, 15, 25, 45 минут.

Запуск двигателя по времени производится по следующему алгоритму.

Войдите в режим программирования, нажав и удерживая клавиши 2 и 4.
Войдите в управление автозапуском по времени, нажимая клавишу 4 тринадцать раз.
Выберите интервал автозапуска двигателя: клавиша 2 – через 8 ч, 3 – через 4 ч, 4 – через 2 ч.
Совершите выход, зажав клавиши 2 и 4.

Далее, разберёмся с автозапуском двигателя по температуре.

Зажав на некоторое время клавиши 2 и 4, войдите в режим программирования.
Активируйте запуск по температуре, нажав кнопку 4 двадцать один раз.
Выставите желаемую температуру двигателя: клавиша 2 — при -15°С, 3 — при -25°С, 4 — +60°С.
Выйдете из программирования нажатием кнопок 2 и 4.

Как настроить Шерхан Магикар 7 для записи брелков в память сигнализации?

В основном спонтанное «забывание» штатных брелоков характерно для систем линейки Logicar, но и здесь возможна ситуация, когда система отказывается реагировать на совершенно исправный брелок. Так как прописать брелок сигнализации Шерхан Магикар 7 можно всего за несколько секунд, разрешить эту проблему не составит никакого труда.

Учтите, что на любой сигнализации, а не только на конкретной модели, нельзя «допрописать» брелок в дополнение к уже запомненным: в начале процесса память центрального блока очищается. Поэтому, если Вы по-быстрому пропишете свой основной брелок, не забудьте затем в свободное время повторить этот процесс уже со всем комплектом.

Если же время не поджимает, то сразу вернитесь домой за дополнительным брелоком и сразу пропишите весь комплект. Попытка программирования сразу всего комплекта позволяет исключить неисправности Шерхан Магикар 7, связанные с антенным модулем и его проводом. Если не прописывается только один брелок, то проблема явно в нем, а не в самой сигнализации. В общей сложности система может запомнить до трех брелоков, то есть к штатному комплекту можно докупить только один (например, если машину используют все члены семьи в разное время).

Вход в режим программирования выполняется после снятия машины с охраны и включения зажигания. Кнопку с обратной стороны модуля вызова нужно зажать примерно на пару секунд, пока не вспыхнет световая сигнализация (обычно поворотники, если установщик не подключил выход сигнализации на габариты).

Затем нужно быстро нажать эту кнопку еще раз – при паузе более 5 секунд вход в режим программирования не будет выполнен. Удачное начало программирования брелоков сигнализация подтвердит двумя вспышками, если в настройках не активирована защита пин-кодом, или один раз, если пин-код активирован.

При отсутствии защиты пин-кодом для того, чтобы записать брелок в память центрального блока, нужно:

Подождать, пока контрольный светодиод не загорится равномерно синим цветом (около 5 секунд).
Поочередно нажимать кнопку 1 на каждом брелоке. Сигнализация будет подтверждать запись сигналами – для первого брелока одним, для второго – двумя, для третьего, соответственно, тремя.
Подождать после записи последнего брелока, пока сигнализация не подаст одиночный звуковой сигнал сирены, указывая, что программирование закончено.

Если в настройках установлен пин-код, то перед шагом 1 нужно успеть ввести сам код. Для этого:

Набрать кнопкой вызова первую цифру кода, быстро нажав ее соответствующее число раз.
Подождать вспышку световой сигнализации.
Аналогично ввести вторую, третью, четвертую цифры.

Как включить автозапуск на Шерхан 7

Настройка автозапуска по команде выполняется с помощью удерживания второй кнопки пульта в течение 2 секунд. После этого происходит активация защитных функций и закрытие дверных замков. В результате двигатель заведется, а на экране появится индикация времени, которое остается до остановки.

Как настроить автозапуск по времени

Запуск по таймеру активируется следующим образом:

После коротких нажатий на клавиши 2 и 4 произойдет активация меню программирования автозапуска по времени.
Чтобы войти в режим запуска двигателя, нужно нажать на кнопку 4 и выбрать временной интервал.

По температуре

Автозапуск по температуре активируется таким образом:

Пользователь подключает режим 1-13, руководствуясь пошаговой инструкцией.
Дальше нужно активировать функцию 1-21, которая отвечает за управление температурным диапазоном.
С помощью клавиши 4 запускаем двигатель по температурному показателю.
Выбрав оптимальное значение, нужно нажать на кнопки 2 и 4.

Как отключить функцию

Чтобы отключить опцию, необходимо деактивировать зажигание и открыть режим настроек с помощью кнопок 1 и 4. Потом нужно нажать на 3 кнопку, после чего световые индикаторы трижды моргнут, и прозвучит 3-х кратное звучание сирены.

Автосигнализации Scher-Khan

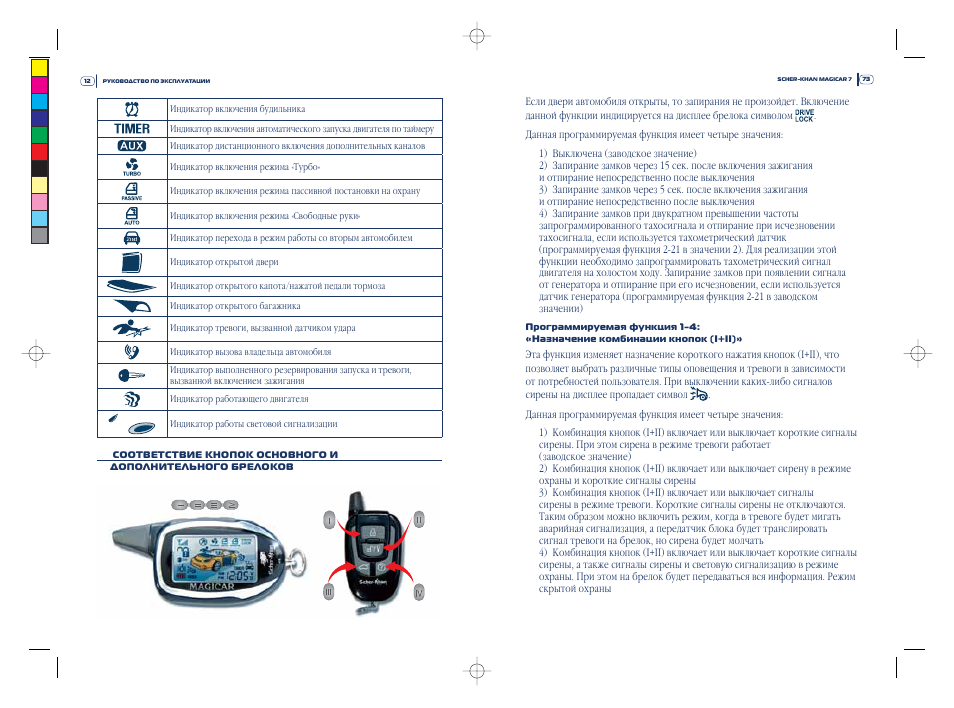

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Импульс 0,6 сек. на выходе стартера при окончании запуска

Назначение входа габаритных огней

Вход для запуска/ос-тановки двигателя по сигналу внешнего устройства

Датчик конт-роля за работой двигателя

Подробное описание программируемых функций меню № 2 находится в руководстве по установке (стр. 52).

Установка значений программируемых функций меню № 2 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с параметрами автомобиля. Неправильная установка значений программируемых функций меню № 2 может привести к ухудшению ресурса и выходу из строя узлов автомобиля.

Установка всех программируемых функций меню № 2 на заводские значения

Для установки заводских значений программируемых функций необходимо выполнить два шага:

1) Вход в режим программирования. Снимите систему с охраны, выключите зажигание. Нажмите одновременно кнопки (II+IV) на 2 сек. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение шага 12) Три раза коротко нажмите кнопку III брелока. Каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации. Через некоторое время после этого прозвучат три сигнала сирены, аварийная сигнализация вспыхнет три раза, подтверждая установку заводских значений всех программируемых функций меню № 2

СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)

Технические характеристики

Брелок-коммуникатор

программирование времени автоматического запуска двигателя (с точностью до минуты)

отображение информации на жидкокристаллическом дисплее
защита от перехвата кодовых посылок MAGIC CODE PRO 2
раздельные каналы постановки и снятия режима охраны
дополнительный код подтверждения снятия с охраны
аудиовизуальное подтверждение выполняемых команд
вибрационный звонок
дальняя связь до 2 000 м с процессорным блоком
автоматическая подсветка дисплея
индикация разряда батареи
индикация напряжения аккумуляторной батареи автомобиля
индикация температуры в салоне автомобиля
индикация текущего времени
звуковой и визуальный режимы напоминания о получении тревожного сообщения
экономичное питание (один элемент ААА)
режим энергосбережения

Процессорный блок

автоматический запуск двигателя на автомобилях с автоматической или ручной коробкой передач
работа системы запуска как с бензиновыми, так и с дизельными двигателями
запуск двигателя по команде с брелока или внешнего устройства
автоматический запуск двигателя каждые 2, 4 или 8 часов, каждые 24 часа в заранее заданное время
автозапуск двигателя по температуре, напряжению бортовой сети
отслеживание запуска двигателя по сигналам генератора, тахометра или напряжению бортовой сети
автозапуск на автомобилях, оснащенных системой «Виртуальный ключ»
персональный код для доступа в салон автомобиля при утере ключа
учет задержки выключения салонного света (три режима)
защита от несанкционированной записи дополнительных брелоков
силовые выходы управления центральным замком автомобиля и замком багажника vсиловой выход управления аварийной сигнализацией (две цепи) с отдельной цепью питания
автоматическая постановка на охрану (программируемая функция)
автоматический возврат в режим охраны, если не была открыта дверь
режим охраны без сигналов сирены
скрытая охрана (возможность передачи сигналов тревоги только на брелок)
постановка/снятие охраны без сигналов сирены
электронная защита по току всех слаботочных выходов
программирование типа реле блокировки (НЗ или HP)
программирование событий для включения двух дополнительных каналов
функция ТУРБОТАЙМЕР — задержка выключения зажигания от 1 до 6 мин.
охрана с работающим двигателем
возможность подключения отрицательных и положительных датчиков дверей
запирание и отпирание замков дверей при включении и выключении зажигания
программирование количества импульсов для запирания и отпирания ЦЗ
программирование алгоритма работы ЦЗ для управления функцией КОМФОРТ (закрытие электролюка, электростеклоподъемников)
предупреждение аварийной сигнализацией об открытой двери
режим ПАНИКА или JackStop
высокочувствительный микрофонный двухуровневый датчик удара
функция СВОБОДНЫЕ РУКИ для автоматической постановки/снятия режима охраны
предупреждение о включенных габаритных огнях
режим иммобилайзера
служебный режим VALET

Аварийное снятие с охраны

Как отключить сигнализацию, если брелок сломан или не вовремя села батарейка? В Magicar 7 предусмотрен алгоритм аварийного отключения, который может быть использован как при активированной защите пин-кодом, так и без нее (заводская настройка).

Обратите внимание, что без защиты пин-кодом отключается сигнализация очень просто. Достаточно открыть дверь ключом, включить зажигание, зажать кнопку на датчике вызова на 2 секунды, а затем еще раз нажать кратковременно

Все – система будет снята с охраны.

Поэтому мы рекомендуем обязательно запрограммировать пин-код, так как с ним для снятия машины с охраны без брелока будет необходимо каждый раз вводить код аналогично тому, как это описано выше для программирования брелоков.

Активация защиты пин-кодом выполняется следующим образом:

Машину нужно снять с охраны, не включая зажигание.
Нужный пункт настроек находится в первом меню программирования, для входа в него нужно зажать и удерживать кнопки 1 и 4 на брелоке. Для второго меню, о котором будет написано ниже, нужно нажимать кнопки 2 и 4.
Кнопкой 4 набирается номер нужной функции – в данном случае это функция 6, то есть кнопка нажимается 6 раз. Каждое нажатие система будет подтверждать одиночным звуковым сигналом.
Выбрав нужную функцию, подождите, пока система не повторит ее номер звуковыми сигналами.
Нажать одну из четырех кнопок на брелоке, чтобы задать нужное значение функции. В варианте 1 пин-код отключен, вариант 2 задает четырехзначный пин-код, вариант 3 – двухзначный. Вариант 4 для этой функции не используется.
Подождать 4 секунды, пока система не выйдет из режима программирования.

Теперь пин-код активирован, его заводское значение – 11 для двухзначного или 1111 для четырехзначного. Далее задаем собственный код:

Сняв машину с охраны, открываем дверь и оставляем ее открытой (важно!)
Включив зажигание, удерживаем на брелоке кнопки 3 и 4. После одиночного сигнала сирены переходим к вводу.
Вводим первую цифру кода, нажав одну из кнопок брелока

Введенная цифра будет соответствовать номеру нажатой кнопки.
После того как система повторит введенную цифру соответствующим числом сигналов, вводим аналогично вторую, третью, четвертую.
После ввода последней цифры кода система автоматически вернется в обычный режим.

Интересно, что пин-кодов у системы два: мы рассмотрели выше использование пин-кода 1. Также есть и второй код, который не имеет заводского значения и имеет строго 4 цифры, которые могут принимать значения от 1 до 9 – то есть, если пин-код 1 имеет максимум 16 вариантов, то пин-код 2 – более 6 тысяч.

Активируется защита пин-кодом 2 в функции 1-7, которую нужно установить в значение 2

Далее записываем пин-код 2 (обратите внимание, что его можно использовать совместно с пин-кодом 1, так как способ ввода для аварийного снятия машины с охраны отличается):

Сняв машину с охраны, оставляем открытой водительскую дверь.
Включаем зажигание.
10 раз ударяем по стеклу в месте установки датчика вызова – после каждого удара датчик должен подавать короткую вспышку красного цвета.
После десятого удара светодиод должен начать быстро моргать синим цветом.
Далее ударами вводим первую цифру кода и ждем некоторое время – светодиод прекратит постоянное мигание и повторит отдельными вспышками введенную цифру, затем снова начнет мигать.
Таким же образом вводим еще три цифры.
Выход из режима записи произойдет автоматически после ввода последней цифры.

Инструкция по использованию

В инструкциях, поставляемых в комплекте с автосигнализациями «Шерхан», подробно описана процедура монтажа и настройки управляющего модуля.

Подключение сигнализации Шерхан своими руками

Перед подключением автосигнализации необходимо определиться с местом размещения основных деталей комплекта.

Процессор размещается в скрытом месте салона и крепится пластиковыми хомутами или саморезами. Его нельзя устанавливать под капотом, где он будет подвержен влиянию высокой температуры и внешней среды.
Антенну нужно крепить вверху лобового стекла на расстоянии не менее 5 сантиметров от металлических деталей кузова. Провод от нее можно спрятать под обшивкой стойки.
Сирену нужно ставить под капотом так, чтобы в ее раструб не попадала грязь и вода. Место ее установки должно быть таким, чтобы ее невозможно было достать, не открывая капот.
Концевики на капоте и багажнике нужно защитить от воды и расположить так, чтобы в закрытом положении у них оставалось 5 мм свободного хода.
Датчик удара жестко крепится к кузову в салоне. Его следует монтировать так, чтобы оставить возможность доступа для регулировки чувствительности.

Провода прокладываются в местах прохождения штатной проводки

Особое внимание следует обратить надежности электропитания
