Сигнализация блокирует запуск двигателя

Что такое блокировка мотора автосигнализацией

Абсолютное большинство противоугонных сигнализаций в числе многочисленных охранных функций содержит и возможность блокировки двигателя. Как правило, за это отвечает штатный иммобилайзер, задача которого – опознать настоящего владельца транспортного средства и в случае успеха разблокировать силовой агрегат. Но такой же функцией оснащают и покупные сигнализации, устанавливаемые в автомобиль в дополнение к штатным средствам или при их отсутствии.

Согласно статистике, свыше 50% случаев отказа в запуске мотора связано с теми или иными неисправностями автомобильной сигнализации. Стоит отметить, что сложность осуществления разблокировки двигателя в подобных случаях на порядок проще, чем при наличии сложных комплексных противоугонных систем. Так что если у вас установлена обычная сигнализация, шансы на самостоятельную разблокировку силового агрегата достаточно высоки. Разумеется, если хорошо представлять себе, как работает конкретная реализация системы и что следует предпринять для устранения неисправности.

В любом случае противоугонные системы, штатные или установленные после покупки, работают под управлением микропрограмм и являются частью электрооборудования машины. Причины их неисправности редко бывают из-за механических поломок: гораздо чаще сбоит электроника, причём такие сбои могут быть единичными или частыми, практически постоянными. До последних случаев желательно не доводить, поскольку, чем раньше обнаружится проблема, тем проще будет её диагностировать и исправить. Нужно также понимать, что серьёзность неисправности никак не будет коррелировать с конкретной маркой/моделью ТС – всё будет зависеть от того, насколько сложна реализация противоугонной системы.

Может ли блокировать запуск двигателя случайная активация функций сигнализации? Безусловно, поэтому в первую очередь следует проверить состояние брелка на предмет наличия нетипичных пиктограмм или надписей

При наличии световой сигнализации (контрольной лампочки СИД) следует обратить внимание на её поведение. Так, частое мигание будет свидетельствовать о том, что активирован противоугонный режим иммобилайзера

Рассмотрим способы диагностики автосигнализации StarLine, если при включении зажигания стартер не запускается, сигнальная лампа начинает часто мигать и одновременно на брелке появляется надпись immo:

• нужно попробовать вытянуть ключ из ЗЗ и затем нажать на брелке клавишу открытия ЦЗ;
• второй вариант – выйти из авто, последовательно включить и выключить охранную функцию и после этого пробовать заводить мотор.

Оба действия направлены на то, чтобы убедиться в работоспособности охранного комплекса в штатном режиме. Каждый третий случай блокировки происходит по причине ненамеренного вмешательства в программные настройки. Если имеются подозрения по этому поводу, следует последовательно отключать все дополнительные режимы.

StarLine характеризуется наличием функции двухкомпонентного снятия блокировок, причём включение данного режима часто происходит случайно. Разблокировать сигнализацию машины в таких случаях можно, удерживая несколько секунд нажатой кнопку 3 до момента издания двух звуковых сигналов в виде двух коротких писков. Затем нужно еще раз нажать тройку (коротко) и единицу (долго). Как видим, алгоритм достаточно сложный, и на других противоугонных системах оно может быть реализован совершенно по-другому.

Блокировка стартера

Во время установки автомобильной сигнализации на авто на стартере производится размещение реле блокирующее стартер. Им производится автоматическое отключение цепи, когда запускается двигатель. Это позволяет предотвратить включение стартера, когда начинает работать двигатель, а также увеличивает срок его работы. Стартер включает в себя полупроводники (16 шт.), конденсаторы (9 шт.), а также резисторы (13 шт.). Его соединяют на корпус авто (один вывод), на вывод катушки зажигания (второй вывод), на обмотку дополнительного реле стартера (третий вывод), на фазу тахометра или генератора (четвертый вывод), на плюс аккумулятора (шестой вывод). Реле осуществляет измерение частоты импульсов от датчика, а также отключение стартера, когда достигается необходимое значение частоты.

Включение реле блокировки стартера или пассивной блокировки мотора производится через промежуток запрограммированного времени после выключения зажигания автомобиля. Отключение автосигнализации, а также реле блокирующее стартер происходит дистанционно и автоматически. Чтобы это сделать к любой автосигнализации прилагают выключатель имеющий форму брелока и необходимый набор программируемых кнопок. Как дополнение можно почитать -Автомобильная сигнализация: советы по выбору

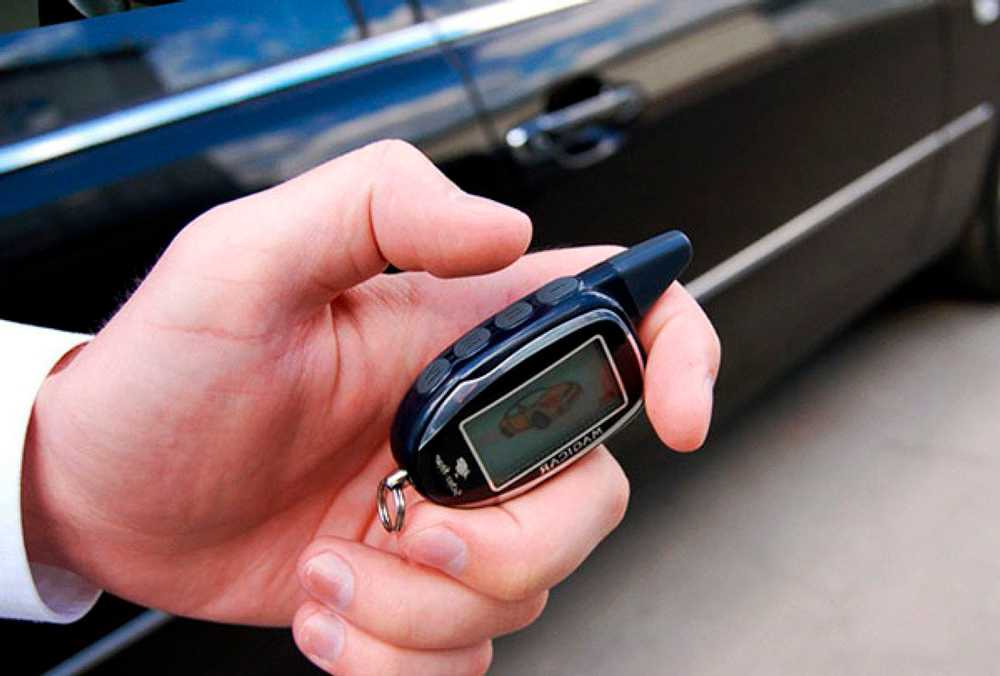

Если происходит потеря брелка-передатчика, вы можете вручную отключить блокирование стартера своего авто. Для этого вам нужно знать, местоположение кнопочного выключателя автомобильной сигнализации, который обязательно имеется в каждом транспортном средстве.

Вам нужно установить ключ в зажигании, повернуть его в позицию»зажигание». После этого нужно нажать на кнопке выключателя автосигнализации. Затем произойдет отключение реле блокировки и всей системы, и запуститься двигатель.

Если завести двигатель не удается, вам нужно осуществить повторение процедуры. Время, с которым нужно удерживать нажатой кнопку индивидуально для разных сигнализаций. Вам нужно внимательно прочитать инструкцию.

Если не знаете, в каком месте располагается кнопка выключения (об этом вам должен был обязательно рассказать мастер, занимающийся установкой сигнализации), вы должны найти цепь, откуда питается втягивающее реле стартера. Туда обычно производится установка реле сигнализации, которое блокирует стартер. Вам нужно отсоединить реле, затем напрямую соединить цепь.

• Мы в сети
• Популярное
• Рубрикатор

Читайте нас в сети

Подготовка водителя, сдача или пересдача экзаменов в ГИБДД Изменения в законодательстве и подготовке водителей, этапы сдача экзамена на права, особенности пересдачи экзамена в ГИБДД.

Как отключить стартер? Где происходит утечка тока? Как правильно вклеить авто стекло? И другие ответы на вопросы автолюбителя

Где в Москве пройти водительскую медицинскую комиссию для получения мед. справки для ГИДББ

Как попасть на аукцион автомобилей со штрафстоянок и что нам может предложить этот рынок?

Copyright 2011 — 2017

голоса

Рейтинг статьи

Технические средства разблокирования запуска мотора

Итак, что делать, если сигнализация блокирует запуск двигателя, а все вышеперечисленные способы не сработали, или оказались недоступны?

Перечислим технически способы реализации блокировки силового агрегата:

• по CAN-шине посредством специального программирования соответствующих режимов;
• через стартер (отключение реле-прерывателя, входящего в состав цепи втягивающего реле);
• блокируя работу топливного насоса;
• через цепи питания системы впрыска (блокируя работу форсунок или инжектора в целом).

Существуют реализации и более экзотических способов, например, блокировка переключателя режимов автоматической трансмиссии, непосредственно через иммобилайзер, разрывая цепь блока управления мотором.

Как правило, это не штатные реализации, они либо производятся по желанию заказчика, либо устанавливаются при самостоятельном монтаже автосигнализации.

И в том, и в другом случае существует риск, что автовладелец просто забудет об этом, что очень затруднит процедуру разблокировки.

Начинать диагностику всегда следует с проверки головного бока охранной системы, который по умолчанию монтируют за блоком предохранителей, в левой передней части кабины, недалеко от педалей. Как правило, доступ к этому месту не отличается удобством.

Предохранители, защищающие автосигнализацию, устанавливают в районе головного блока, там же следует искать и реле. Как обычно, проверку начинаем именно с них. Если предохранители целы следующий шаг – отключение всех проводов, подсоединённых к головному блоку. Затем проверяем качество соединения проводки охранной системы со штатной электропроводкой – возможно, причина неисправности кроется в плохом контакте.

Качество соединения проводки можно назвать мерилом качества монтажа сигнализация. Если провода заизолированы обычной изолентой, не стоит ожидать, что и все остальные компоненты системы установлены надёжно. Но если вместо изоленты присутствуют термоусадочные кембрики, обеспечивающие большую механическую прочность соединения и защиту от попадания влаги – сигнализацию вам устанавливали настоящие профессионалы.

Если охранный комплекс ориентирован на блокировку по CAN-шине, её отключение должно привести к разблокировке мотора. Если этот вариант тоже не сработал, следует заняться поисками всех релюшек, входящих в систему. Отметим, что местоположение таких реле может быть самым неожиданным, поиски следует проводить, ориентируясь по проводке, но чаще всего их размещают около головного бока.

Реле автомобильной сигнализации также могут не давать завести двигатель, и для разблокировки потребуется замкнуть контакты реле. Обычно схематика реле указывается на его корпусе, но если схемы нет, поможет наличие мультиметра.

Если вы не в ладах с измерительными приборами, попробуйте ножом вскрыть крышку реле, которая крепится на защёлках, и пальцем замкнуть контакты, надавив на якорь.

Перед ручным замыканием контактов следует проверить, срабатывает ли реле при включении зажигания. Если да, то замыкание контактов будет бесполезным.

Охранная система, снабжённая функцией автозапуска, может блокировать двигатель из-за поломки обходчика иммобилайзера. Любое повреждение цепи, питающее его, приведёт к невозможности запуска мотора. Типичное место монтажа такого территориального обходчика – или под рулевой колонкой, или около бока предохранителей. Поиск неисправности заключается в прозвоне проводов, ведущих к обходчику. Если обходчик бесключевой, можно попытаться разблокировать систему, отключив брелком функцию автозапуска.

Принцип действия теплового автоматического выключателя

На графике справа показана зависимость сопротивления от температуры для стандартного теплового автоматического выключателя. У каждого производителя эта характеристика своя. TN обычно лежит в интервале 150-160 °C.

Подключение

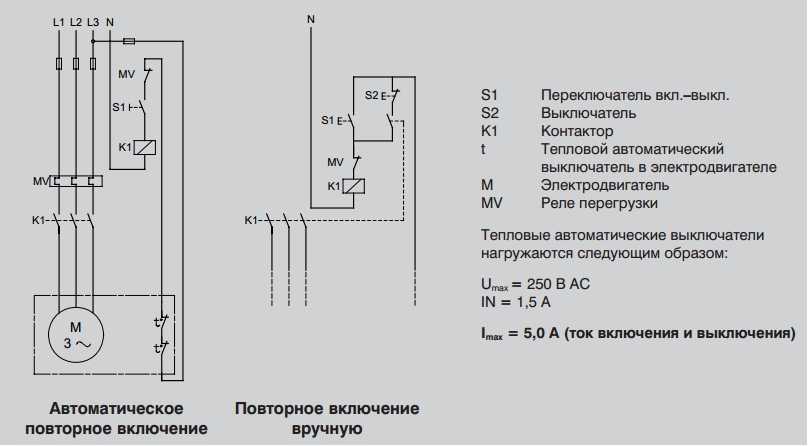

Подключение трёхфазного электродвигателя со встроенным тепловым выключателем и реле перегрузки.

Обозначение TP на графике

Защита по стандарту IEC 60034-11:

TP 111 (постепенная перегрузка). Для того чтобы обеспечить защиту при блокировке ротора, электродвигатель должен быть оборудован реле перегрузки.

Терморезисторы, встраиваемые в обмотки

Второй тип внутренней защиты — это терморезисторы, или датчики с положительным температурным коэффициентом (PTC). Терморезисторы встраиваются в обмотки электродвигателя и защищают его при блокировке ротора, продолжительной перегрузке и высокой температуре окружающей среды. Тепловая защита обеспечивается с помощью контроля температуры обмоток электродвигателя с помощью PTC датчиков. Если температура обмоток превышает температуру отключения, сопротивление датчика меняется соответственно изменению температуры.

В результате такого изменения внутренние реле обесточивают контур управления внешнего контактора. Электродвигатель охлаждается, и восстанавливается приемлемая температура обмотки электродвигателя, сопротивление датчика понижается до исходного уровня. В этот момент происходит автоматическое приведение модуля управления в исходное положение, если только он предварительно не был настроен на сброс данных и повторное включение вручную.

Если терморезисторы установлены на концах катушки самостоятельно, защиту можно классифицировать только как TP 111. Причина в том, что терморезисторы не имеют полного контакта с концами катушки, и, следовательно, не могут реагировать так быстро, как если бы они изначально были встроены в обмотку.

Система, чувствительная к температуре терморезистора, состоит из датчиков с положительным температурным коэффициентом (PTC), устанавливаемых последовательно, и твердотельного электронного выключателя в закрытом блоке управления. Набор датчиков состоит из трёх — по одному на фазу. Сопротивление в датчике остаётся относительно низким и постоянным в широком диапазоне температур, с резким увеличением при температуре срабатывания. В таких случаях датчик действует как твердотельный тепловой автоматический выключатель и обесточивает контрольное реле. Реле размыкает цепь управления всего механизма для отключения защищаемого оборудования. Когда температура обмотки восстанавливается до допустимого значения, блок управления можно привести в прежнее положение вручную.

Все электродвигатели Grundfos мощностью от 3 кВт и выше оснащены терморезисторами. Система терморезисторов с положительным температурным коэффициентом (PTC) считается устойчивой к отказам, так как в результате выхода из строя датчика или отсоединении провода датчика возникает бесконечное сопротивление, и система срабатывает так же, как при повышении температуры, — происходит обесточивание контрольного реле.

Как подключить и настроить

Чтобы произвести установку своими руками правильно, необходимо произвести отключение аккумулятора. От батареи надо отсоединить клеммный зажим с отрицательным сигналом, предварительно выключив все электрооборудование и зажигание. Если в автомобиле установлен электродвигатель, необходимо отключить высоковольтный аккумулятор.

Реле с автоблокировкой

Пример монтажа рассмотрен на модели Starline B62 Dialog. Основная схема блока управления оснащается блокиратором двигателя, а также набором переключательных элементов. Этот выход на микропроцессоре обозначается маркировкой Х1. Максимальный ток при коммутации — 15 А.

Руководство по установке:

1. Перед выполнением монтажа пользователь должен произвести настройку определенного режима работы реле. Эта процедура индивидуальна для каждой модели противоугонной системы и выполняется в соответствии с технической документацией. В сигнализации Старлайн Б62 для программирования используется опций под номером 10 в мануале. Изначально реле настроено на нормально замкнутую блокировку.
2. Выполняется установка устройства после того, как пользователь выберет место. Монтаж производится в одну из штатных электролиний блокировки двигателя авто. Например, допускается установка блокиратор в разрыв цепи бензонасоса, форсунок или датчика коленвала.
3. В место монтажа подключается 2 из 3 контактов на устройстве. Для соединения применяются кабеля в синей и сине-белой изоляции. Эти провода входят в комплект поставку охранного комплекса.
4. При подключении устройства к электроцепи с индуктивной нагрузкой пользователь должен учитывать параметр силы тока. Максимальная величина при коммутации может быть больше токовой нагрузки для работы реле. При таком токе блокиратор выйдет из строя.

Реле с дистанционной блокировкой

Процесс установки рассмотрен на примере Starline R2:

1. Монтаж устройства производится аналогично, как и реле В62. Защитное средство необходимо врезать в одну из штатных электролиний транспортного средства. Для этого можно использовать бензонасос, стартерный механизм, форсунки, датчик коленвала.
2. Для выполнения соединения контактов необходимо войти в меню программирования основных функций противоугонной системы. Здесь нужно выбрать режим работы реле — нормально замкнутый или нормально разомкнутый. После выбора пользователь должен выключить меню программирования функций.
3. Затем подключается провод черного цвета. Это «масса» или заземление, поэтому его необходимо соединить с корпусом авто. Контакт подключается к любому штатному болту, вкрученному в кузов машины.
4. Производится деактивация системы зажигания. Кнопка сервисного режима обслуживания Валет нажимается 7 раз.
5. Выполняется включение системы зажигания. Сигнализация сработает несколькими звуковыми импульсами, что свидетельствует об успешном входе в меню программирования.
6. В течение последующих пяти секунд производится подключение черного провода с маркировкой «ЗАЖ» к электроцепи зажигания. При успешной привязке реле в память блока управления сирена сработает одним длительным импульсом.
7. Для выхода из меню надо выключить зажигание. Если будет применяться несколько реле, то установка остальных компонентов производится аналогичным образом. После монтажа дополнительного устройства сирена издаст двойной сигнал. Если импульсов будет три, это свидетельствует о том, что информация о реле уже внесена в память блока управления.

Современные наружные реле защиты двигателя

Усовершенствованные наружные системы защиты двигателя также обеспечивают защиту от перенапряжения, перекоса фаз, ограничивают число включений/выключений, устраняют вибрации. Кроме того, они позволяют контролировать температуру статора и подшипников через датчик температуры (PT100), измерять сопротивление изоляции и регистрировать температуру окружающей среды. В дополнение к этому усовершенствованные наружные системы защиты двигателя могут принимать и обрабатывать сигнал от встроенной тепловой защиты. Далее в этой главе мы рассмотрим устройство тепловой защиты.

Наружные реле защиты двигателя предназначены для защиты трёхфазных электродвигателей при угрозе повреждения двигателя за короткий или более длительный период работы. Кроме защиты двигателя, наружное реле защиты имеет ряд особенностей, которые обеспечивают защиту электродвигателя в различных ситуациях:

• Подаёт сигнал прежде, чем возникает неисправность в результате всего процесса

• Диагностирует возникшие неисправности

• Позволяет выполнять проверку работы реле во время техобслуживания

• Контролирует температуру и наличие вибрации в подшипниках

Можно подключить реле перегрузки к центральной системе управления зданием для постоянного контроля и оперативной диагностики неисправностей. Если в реле перегрузки установлено наружное реле защиты, сокращается период вынужденного простоя из-за прерывания технологического процесса в результате поломки. Это достигается благодаря быстрому обнаружению неисправности и недопущению повреждений электродвигателя.

Например, электродвигатель может быть защищён от:

• Перегрузки

• Блокировки ротора

• Заклинивания

• Частых повторных пусков

• Разомкнутой фазы

• Замыкания на массу

• Перегрева (с помощью сигнала, поступающего от электродвигателя через датчик PT100 или терморезисторы)

• Малого тока

• Предупреждающего сигнала о перегрузке

Открытие багажника с брелока автосигнализации

Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации.

Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему.

Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30.

Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт.

Теперь, при подаче сигнала с сигнализации на открытие багажника, реле сработает и на провод электропривода багажника пойдёт «плюс». Привод сработает, и багажник откроется.

Это лишь немногие схемы подключения с использованием реле. Ещё немного схем с использованием реле можете найти на сайте в категории схемы хитрушек и в разделе схемы подключения к центральному замку.

Релейные блокировки

Реле блокировки двигателя – простейший и распространенный способ предотвращения несанкционированного запуска мотора. Независимо от того, встроено реле в сам центральный блок сигнализации или установлено внешнее, суть его работы одна и та же. Пока в его обмотке не течет ток (в автомобилях применяются реле со слаботочными обмотками, поэтому их можно напрямую подключать к выходным каналам сигнализаций), якорь реле (общий контакт, 30) электрически соединен с нормально замкнутым контактом (НЗ, 88 или 87а). Но, как только ток подается на обмотку, сердечник реле намагничивается и притягивает к себе якорь. Нормально замкнутый контакт отключается от общего, который соединяется с нормально разомкнутым контактом (НР, 87).

Схема блокировки реле выбирается любая:

1.  При блокировке двигателя по нормально замкнутому контакту реле замыкает защищаемую цепь, размыкая ее только при срабатывании тревоги. Это удобно тем, что реле при таком подключении не изнашивается, в сильноточных цепях его контакты не обгорают. Зато стоит угонщику оторвать управляющий провод или отключить от разъемов центральный блок сигнализации, как ему даже не придется искать это реле: оно останется замкнутым навсегда. 2.  При блокировке по нормально разомкнутому контакту каждый раз при включении зажигания на машине, снятой с охраны, контакты замыкаются, размыкаясь при выключении зажигания. Реле изнашивается, зато при отключении центрального блока сигнализации защищенная цепь останется разомкнутой. Поэтому такой способ надежнее. Учтите, что в большинстве сигнализаций выход на реле блокировки изначально запрограммирован на НЗ блокировку, и НР работает только после изменения настроек.

Какие цепи можно надежно защитить с помощью релейной блокировки? Самая бесполезная вещь – это реле блокировки стартера, ведь на многих автомобилях стартер  включается принудительно, замкнув отверткой или ключом контакты втягивающего реле под капотом. К тому же такая блокировка бесполезна при ограблении: отбирая у Вас уже заведенный автомобиль, грабитель сможет спокойно уехать.

Грамотная блокировка двигателя должна не давать работать мотору. Для современного впрыскового двигателя точками блокировки становятся:

1. Цепь питания бензонасоса

Простая и удобная блокировка, но на автомобилях с легким доступом к лючку бензонасоса бесполезная: угонщик даже не будет искать реле, а просто подключит небольшой аккумулятор напрямую на разъем бензонасоса.

2. Блокировка цепей питания катушек зажигания или форсунок

Также не позволит завести мотор, но при наличии доступа в подкапотное пространство обойдется точно так же, проводом-времянкой. Без надежного дополнительного замка капота подобная блокировка надолго угонщика не остановит.

3. Блокировка цепи датчика положения коленчатого вала

Наиболее эффективна – если контроллер не получает информацию о вращении коленвала, ни на форсунки, ни на катушки зажигания импульсы ЭБУ впрыска подавать не будет. «Выловить» эту блокировку угонщик сможет только с помощью диагностического сканера – в памяти ЭБУ зафиксируется обрыв цепи ДПКВ. Чтобы эта ошибка не возникала, подключаем реле немного хитрее:

Сопротивление резистора R1 должно быть равным сопротивлению обмотки датчика положения коленчатого вала. В этом случае при срабатывании реле блокировки ко входам ЭБУ впрыска подключается «обманка», и вместо фиксации ошибки ЭБУ  не будет «видеть» вращение коленвала.

На схемах включения реле блокировки указывается диод, включенный параллельно обмотке. В некоторых реле он даже встроен изначально. Для чего он нужен? Дело в том, что обмотка реле имеет определенную индуктивность, и при отключении питания в ней возникает резкий выброс напряжения с полярностью, обратной изначальной. Поэтому диод, включенный «наоборот», никак не влияя на нормальную работу реле, в момент такого выброса открывается, защищая слаботочный выход сигнализации.

Ещё кое-что полезное для Вас:

• Что такое режим антиограбления на сигнализации Starline?
• Что такое функция Valet на сигнализации Scher-Khan?
• Автозапуск для автомобиля без сигнализации: плюсы и минусы установки

Особенности работы сигнализации

Практически все современные автомобильные сигнализации характеризуются наличием датчиков удара или наклона. В период их срабатывания реле блокирует двигатель, что делает невозможным передвижение на транспортном средстве.  Активизация работы устройства может производиться на расстоянии. Данная функция может оперативно активироваться только на одну поездку. Отключение устройства с режима охраны производится в два шага, что гарантирует максимально надежную защиту. При возникновении необходимости подключить персональный код, что значительно усилит охрану.

В салоне задерживается свет на несколько минут после постановления устройства на режим охраны. Сигнализация является универсальной охранной системой, с помощью которой можно полноценно защитить автомобиль от злоумышленников. Оборудование характеризуется простотой конструкции, что обеспечивает ей простоту установки. С помощью данного оборудования открытие багажника может производиться на расстоянии. Полноценная работа охранного комплекса осуществляется при температуре -40-+85 градусов, что позволяет его использовать в суровых климатических условиях.

Основной блок устройства имеет небольшие размеры, что позволяет его установить в любое удобное для автовладельца место транспортного средства. Выполнить ее достаточно просто. Изначально необходимо произвести подключение всех проводков в соответствии со схемой. После этого осуществляется настройка работы оборудования. Благодаря наличию силовых выходов на замки автомобиля может производиться запирание или отпирание дверей по желанию владельца транспортного транспортного средства. С помощью специального режима Валет все охранные функции могут отключаться в максимально короткие сроки.

Оборудование оснащается иммобилайзером, что обеспечивает ему отменные противоугонные качества. Для того чтобы ограничить угон автомобиля может перекрываться подача топлива, отключаться коробка передач или размыкаться электрическая цепь. Если возникнет необходимость в аварийном отключении, то человек может использовать персональный пин-код. Также на устройстве можно программировать два дополнительных канала. Удобства во время применения оборудования обеспечиваются с помощью дополнительных силовых выходов на замки и поворотники. С помощью данного оборудования определенные каналы могут задаваться удаленно. Оборудование является универсальным комплексом охраны, что гарантирует высокую стрепень безопасности автомобиля.

Где на ВАЗ-2112 находится реле стартера — фото вблизи

Автомобиль: ВАЗ-2112. Спрашивает: Петров Виктор. Суть вопроса: Где находится реле стартера ВАЗ-2112? Добрый день! У меня перестала заводиться машина. Я владелец ВАЗ-2112, 16-ти клапанный двигатель. Начинаю заводить, а она не заводится, и при этом даже стартер не крутит совсем. Подсказали в первую очередь посмотреть реле стартера, а как найти его вообще не сказали. Подскажите, пожалуйста!

Ищем реле стартера

Если на автомобиле вышли из строя какие-либо приборы, то в первую очередь необходимо проверить в цепи реле либо предохранитель. Потому, как только лишь после их диагностики, можно будет сделать выводы о неполадках в целом.

Фото реле стартера в блоке предохранителей

Для того, чтобы добраться к блоку предохранителей и реле в котором установлено реле стартера, необходимо найти в нижней стороне торпедо крышку. Затем, нажимаем на кнопку фиксации и откидываем её вниз.

Реле стартера отмечено красной стрелочкой

Замену старого элемента на новый, необходимо провести в обратном порядке снятию.

Обратите внимание, что в различных комплектациях автомобиля, могут быть установлены сверху блока дополнительные реле, которые предназначены для определённых групп приборов. Но реле стартера, всегда установлено второй, справа по счёту

Если после проверки и замены реле стартера, двигатель всё-равно не заводится, проблема может быть ещё и в самой аккумуляторной батареи, а также в самом стартере. Необходимо снять стартер для диагностики.
