Разбираем и ремонтируем моторедуктор заслонки печки ваз-2110, 2111 и 2112

Как заменить моторедуктор печки ВАЗ 2110 нового образца

Порядок действий:

1. Удобнее работать при снятом стеклоочистителе, однако демонтировать его не обязательно.

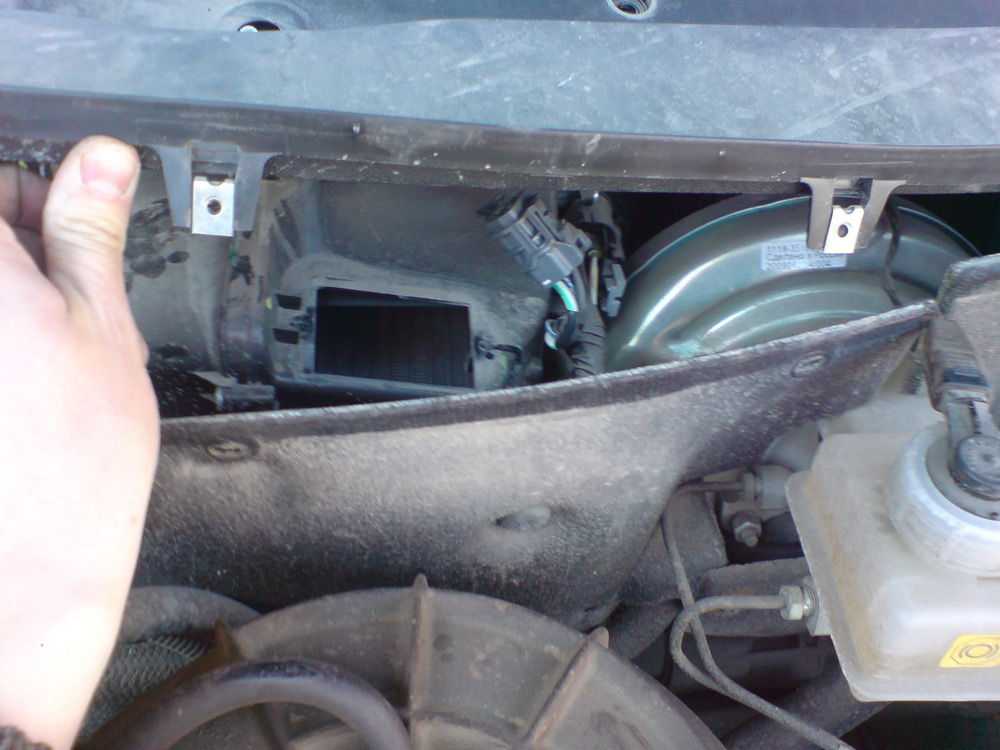

2. Отсоедините два разъема от моторедуктора, который расположен с правой стороны вакуумного усилителя тормозов.
3. Выверните три крепежных винта.
4. Снимите моторедуктор из корпуса отопителя, заслонка печки при этом упадет в положение «холодно».
5. Для установки нового моторедуктора немного поверните вал в сторону «тепло», для чего при выключенном зажигании установите температуру на «горячо» и включите зажигание на одну секунду.
6. Проверьте, входит ли вал и можно ли закрепить моторедуктор в прорезь рукоятки привода заслонки. При потребности необходимо еще раз провернуть вал, кратковременно включив зажигание.
7. Если перестарались, поверните вал в позицию «холодно» и повторите операцию сначала.

Ремонт моторедуктора

Если же всё-таки у вас имеется желание выполнить ремонт моторедуктора, а не просто заменить его на новый, то следующая часть нашей статьи будет вам интересна. Сразу стоит оговориться, что детали нового образца существенно отличаются от своих предшественников.

Деталь старого образца

В первую очередь рассмотрим принцип ремонта моторедукторов на ВАЗ-2110 старого образца. Такая деталь может иметь пластмассовый корпус или металлический. С первым вариантом работать намного легче, а вот моторедуктор в металлическом корпусе будет сложно снять и при этом не помять его.

Как демонтировать подобный элемент нам уже известно, так что приступим непосредственно к его разборке и выявлению неисправностей. Снимаем с вала адаптер, который вставляется в заслонку и служит для передачи вращательной энергии. Можно смело тянуть на себя, поскольку клея и стопоров здесь нет.

По всему периметру корпуса располагаются защёлки. Чтобы с ними справиться, необходимо воспользоваться плоскими отвёртками, которые нужно вогнать между язычком защёлки и корпусом. Приподнимаем проушину совсем немного и вставляем вторую отвёртку рядом с защёлкой. Половинки разомкнутся от поворотного движения. Подобные действия потребуется выполнить несколько раз по всему корпусу.

Нужно следить, чтобы не выпадали мелкие детали, которые могут затеряться. Полностью снимаем вторую половину корпуса, стягиваем вверх с оси и снимаем три шестерни. На второй половине корпуса должен остаться электродвигатель с шестернёй и валом.

Во время снятия электромотора нужно обратить внимание на червячную шестерню, на конце которой располагается сегмент, отвечающий за центровку вала и удерживающий пару шестерён в зацеплении. Деталь мелкая и может легко затеряться

В корпусе мотора имеется стопорный винт, который препятствует проворачиванию мотора внутри корпуса.

Извлекаем мотор, снимаем с вала шестерни и сегмент. Тщательно осматриваем все детали на предмет поломки и дефекта. Если ничего такого не обнаружилось, то исследуем моторедуктор дальше. В том месте, где подключаются провода, части мотора имеют фиксацию. Разгибаем подручными инструментами и освобождаем донную часть.

Опять действуем аккуратно и осторожно, чтобы ничего не сломать и не растерять. Внутри располагается постоянный магнит, который за счёт магнитного поля удерживает якорь мотора на своём месте

Чтобы не натворить беды, нужно взять агрегат в руку и нажатием пальца на вал утапливаем его. Пальцами другой руки захватываем якорь и разделяем мотор на части. Не стоит хвататься за обмотки, поскольку они легко повреждаются. Видим две щётки, которые крепятся к донной части. При помощи отвёртки оттягиваем щётки за их держатели. На конце якоря располагается шайба, которая препятствует лёгкому демонтажу щёток. Снимать шайбу нет резона.

У якоря имеется три обмотки, которые подлежат тщательному осмотру и прозвону тестером. А также осматриваем все демонтированные элементы на предмет критичных потёртостей, оплавлений, налёта копоти

Сборка моторедуктора осуществляется в обратном порядке, аккуратно и предельно осторожно

Деталь нового образца

Демонтаж моторедуктора нового образца осуществляется по аналогичной схеме, которая была описана выше. Когда деталь окажется в руках, необходимо разобрать корпус, который удерживается за счёт фиксаторов. Их нужно аккуратно поддеть плоской отвёрткой. В первую очередь нужно рассмотреть мотор на предмет наличия неисправностей. Для этого нужно подключить его к разъёму, который имеется в моторном отсеке. Микромотор подлежит разбору, для чего необходимо будет отогнуть отпрессованный бортик

Важно отметить положение, в котором находится крышка относительно корпуса. Это поможет во время сборки сохранить у электромотора правильную полярность

При нахождении неисправности в моторе потребуется заняться поисками обрыва. При работающей детали необходимо смазать её и шестерёнки на редукторе. Идеально подходит смазка на силиконовой основе, которую можно использовать при большом диапазоне температур

Возможно, потребуется осуществить замену датчика положения заслонки, на него стоит обратить внимание. Сборка детали осуществляется в строго обратной последовательности

Ремонт и замена моторедуктора печки — не самая лёгкая работа, с которой может столкнуться автовладелец. Но и ничего сверхсложного в этом также нет. При наличии желания, минимального опыта и фантазии можно успешно устранить проблему с автомобильной системой отопления и создать комфортный климат в салоне своей «десятки».

Снятие моторедуктора отопителя ВАЗ-2110

Для доступа к микромоторедуктору отопителя ВАЗ-2110, независимо от года выпуска авто, потребуется произвести несколько несложных операций.

1. Снимаем дворники. Крепятся они на двух гайках. Поднимаем защитные колпачки и откручиваем крепежные гайки ключом на 14.
2. Демонтируем верхнюю защиту моторного отсека — жабо. Для этого откручиваем саморезы крестовой отверткой, часть которых скрыта под круглыми пластиковыми заглушками.
3. Снимаем шумоизоляцию моторного щита. Крепится она на винтах. Чтобы ее демонтировать, потребуется отсоединить патрубки подвода охлаждающей жидкости.
4. Отсоединяем трапецию дворников, которая крепится на двух гайках к кузову.

Можно демонтировать вакуумный усилитель тормозов, однако эта операция необязательна. Но тогда при откручивании винтов моторедуктора потребуется короткая отвертка или трещотка с насадкой-отверткой.

С левой стороны по ходу движения авто, возле перегородки моторного щита над вакуумным усилителем и расположен микроредуктор управления заслонкой отопителя ВАЗ-2110. К нему подведены две фишки. Более массивная фишка – это питание. Она подает напряжение на обмотки электромотора. Фишка поменьше – контрольная, считывает положение вала и отправляет эту информацию на блок управления. Отсоединяем эти фишки. Фишка питания может иметь металлическую фиксирующую скобу. Не забываем поднять ее плоской отверткой.

Моторчик, независимо от конструкции, крепится к корпусу печки на трех винтах. Выкручиваем винты и извлекаем моторчик.

Диагностика, ремонт и замена

Проверить моторедуктор можно сразу после демонтажа. Нужно подать напряжение 12 вольт на контакты питающего разъема. Проще всего это напряжение взять с аккумулятора. Накидываем два провода на АКБ и подсоединяем к контактам разъема. Вал моторедуктора должен начать поворачиваться. При изменении полярности движения вала должно реверсироваться.

Если этого не происходит, разбираем моторедуктор. Если же сервопривод срабатывает, то проблема в блоке управления или проводке.

Самостоятельно можно разобрать только микромоторедуктор нового образца. Пластиковый корпус держится на фиксаторах и без проблем разделяется на две половины при небольшом усилии.

После разборки пробуем вращать червяк вала электродвигателя пальцами. Если он вращается легко, значит, механическая часть исправна. Осмотрите зубья шестеренок. Углубления в верхней крышке под валы шестерен должны быть целыми, без сколов и эллипсоидной выработки.

Пробуем подать напряжение на моторчик напрямую, мимо фишки. В некоторых случаях обрыв наблюдается именно на этом участке. Если и после подачи напряжения напрямую ничего не происходит – ремонт моторедуктора печки ВАЗ-2110 на этом можно прекращать. Неисправен мотор. Потребуется установка нового моторчика или полная замена моторедуктора, что обычно и делается из-за отсутствия в продаже подходящих электродвигателей.

Видео: Не греет печка на ВАЗ 2110? Замена моторедуктора заслонки отопителя

Замена моторедуктора печки ваз 2110 нового образца, как и старого, проводится в обратной демонтажу последовательности.

Единственная рекомендация на этапе установки – проверить работоспособность новой детали. Известны случаи, когда даже новые запчасти имели дефекты. А если приобрели б/у сервопривод, проверка нужна обязательно.

Схема проверки та же, что и на этапе диагностики: просто подаем напряжение на обмотки моторедуктора и меняем полярность. Моторчик крутится, шток поворачивается – устанавливаем моторедуктор на свое место.

Система отопления играет важную роль в любом транспортном средстве. Это относится и к отечественному автомобилю ВАЗ 2110. Износ или физическое повреждение любого элемента отопительной системы приводит к выходу ее из строя.

Остановимся на моторедукторе отопителя. Задача этого устройства заключается в переключении положений заслонки, которая открывается или закрывается в результате поступающих сигналов. Таким образом, в салоне происходит нагрев или охлаждение воздуха, обеспечивая комфорт пассажирам.

Рекомендуется обратить внимание на то, что микромоторедуктор отопителя ВАЗ 2110 может иметь различные модификации

Замена моторедуктора

В случае когда требуется замена микроредуктора, необходимо следовать приведённому ниже плану работы, для реализации которого понадобится две крестообразные отвёртки (длинная и короткая), гаечный рожковый ключ «десятка».

1. Вынимаем стеклоочистители из специального предохранителя, который представлен в виде резинового колпачка. Но вначале потребуется отвинтить контактную гайку при помощи ключа на десять.
2. Демонтируем жабо, которое находится в четырёх заглушках, выполняющих по большей части декоративную функцию.
3. На боковых плоскостях жабо можно увидеть пару гаек, которые потребуется открутить.
4. Смотрим на отсек электродвигателя и находим резиновый уплотнитель, который необходимо демонтировать.
5. Чтобы отсоединить трубопровод, потребуется открутить саморезы, за счёт которых удерживаются термические радиаторы с электродвигателя.
6. Рядом с тормозным вакуумным усилителем находится мотор заслонки, который крепится на трёх крепёжных винтах.
7. На этом этапе можно демонтировать электрический мотор, сняв предварительно самую небольшую колодку. Колодка более большого размера имеет проволочное крепление.
8. Устанавливаем новый моторедуктор на место сектора заслонки.
9. Для сборки отопительной заслонки чётко следуем описанному плану, но все этапы выполняются в обратном порядке.

Замена моторедуктора печки на ВАЗ 2110: правила установки

Как известно, система отопления в любом автомобиле играет огромную роль. Модель отечественного автопроизводства ВАЗ 2110 исключением не является. При выходе из строя хотя бы одного элемента, функциональность всей системы может быть нарушена.

Сегодня мы поговорим про моторедуктор печки. Он отвечает за закрытие и открытие заслонки вашего отопителя в машине. Открытие и закрытие определяется по сигналам от системы управления отопителям. Так воздух внутри салона может охлаждаться или нагреваться по мере необходимости.

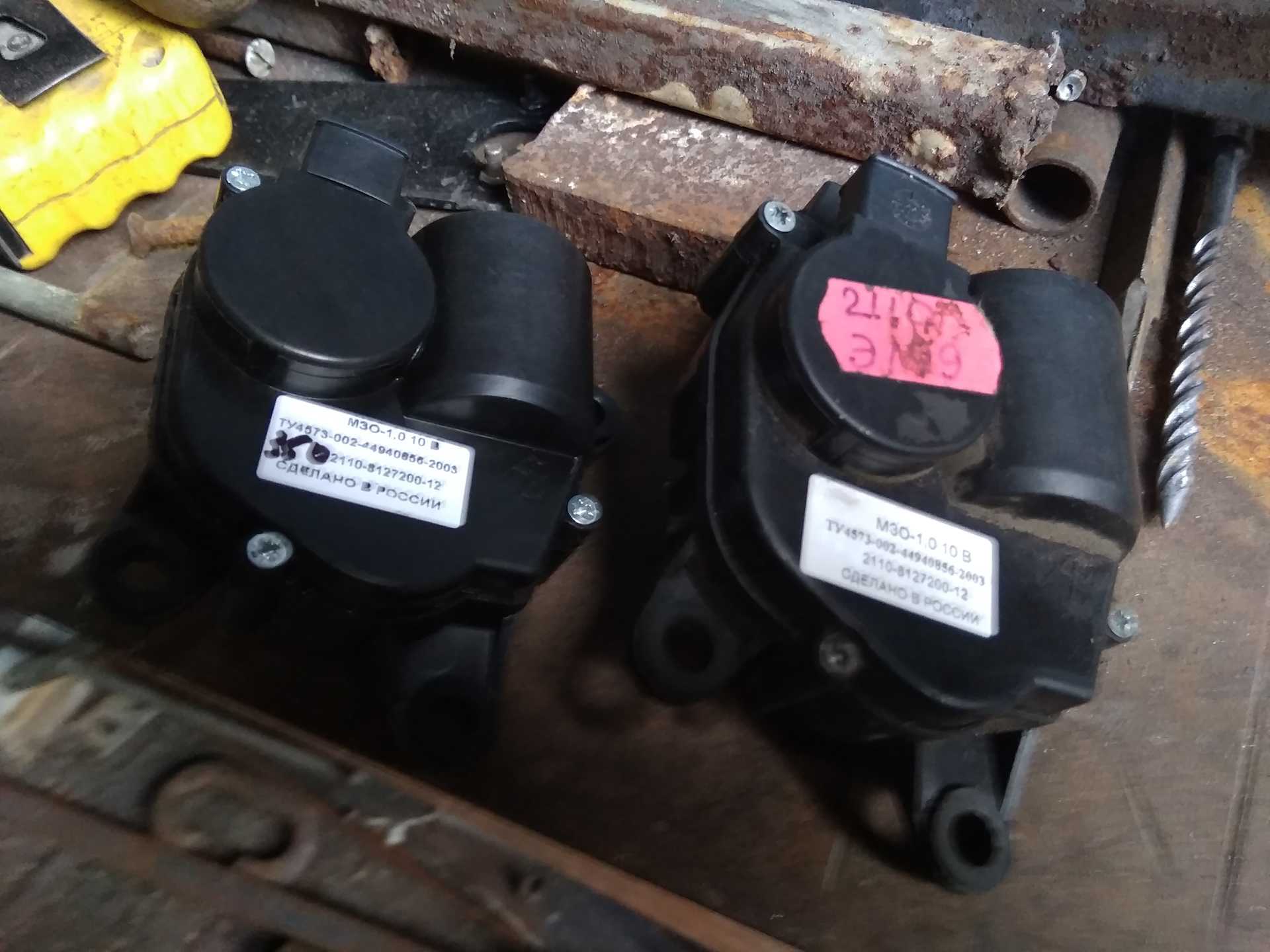

У моторедукторов для ВАЗ 2110 есть одна важная особенность. В зависимости от года выпуска, конфигурация этого элемента существенно отличается

Потому важно заранее определить, какой именно моторедуктор стоит на вашем авто, прежде чем совершать покупку и замену

Причины поломки

Если моторедуктор вышел из строя, тогда вы не сможете регулировать температуру внутри салона своего авто путем управления системой отопления.

Чтобы проверить работу элемента, можно подать от аккумулятора электроэнергию непосредственно на двигатель редуктора при среднем положении. Аналогичным путем выполняется проверка функциональности контроллера. Если он ломается, тогда регулировать температуру также становится невозможным.

Выход из строя моторедуктора (МР) может быть связан с такими причинами:

• Нарушилась целостность электрической цепи. Это означает, что на двигатель не подается напряжение, а потому моторедуктор не способен работать должным образом;
• Возник дефект в автономном блоке управления печкой. Из-за этого редуктор не обеспечивает подачу воздуха требуемой водителем температуры.

Старый образец

Как проверить моторедуктор печки ВАЗ-2110?

Самый простой способ диагностики – прислушаться к работе привода. Для этого включите зажигание и поверните рукоятку регулятора температуры в одно из крайних положений. Затем резко, одним движением, включите другую крайнюю позицию переключателя. Прислушайтесь к центральному дефлектору на торпеде. Моторчик издает характерное жужжание.

Можно и визуально проконтролировать работу заслонки. Она видна в центральном воздуховоде, если подсветить фонариком. Поворачивайте переключатель и следите за заслонкой.

Однако эти способы диагностики отвечают только на один вопрос: работает ли в целом механизм управления заслонкой. Причина может заключаться не только в микромоторедукторе. Для более детальной диагностики потребуется демонтаж моторчика.

Проверка работоспособности

Для того, чтобы проверить редуктор, нужно установить на левой ручке позицию на синей точке и подождать 10-15 секунд, запустить мотор. Отсоединить контроллер от разъема Х1 и протестировать сопротивление в контактах Х1.4 и Х1.1. Моторедуктор должен иметь напряжение 800-1200Ом для контроллеров 1303.3854, 1313.3854, 1333.3854 и 3600-5000Ом для контроллера 1323.3854.

После этого протестировать микромоторедуктор в позиции на красной точке. Редуктор должен иметь сопротивление 3200-5000Ом для контроллеров 1303.3854, 1313.3854, 1333.3854 и 1200-1600Ом для контроллера 1323.3854.

В случае, если микромоторедуктор не имеет сопротивления или оно не меняется, это может свидетельствовать о дефекте датчика положения вала. По отдельности его приобрести невозможно, поэтому возникнет необходимость менять полностью редуктор в такой ситуации.

Замена микромоторедуктора

Для выполнения замены элемента вам потребуется выполнить несколько не особо сложных мероприятий. Потому вовсе не обязательно обращаться на станции технического обслуживания и платить за их услуги большие деньги.

1. Первым делом снимите жабо.
2. Далее демонтируется вакуумный усилитель тормозов.
3. После этого нужно еще снять педальный узел.
4. Теперь приступаем к демонтажу старого микроредуктора вместе с пластиковым компонентом.
5. На место сектора заслонки следует установить новый микромоторедуктор. Там вы увидите аналогичный квадрат.

Практика показывает, что для замены микроредуктора не требуются особые навыки, много времени и чрезмерные усилия. Однако аккуратность соблюдать никогда не забывайте.

А вот для того, чтобы установить заслонку вашего микромоторедуктора, потребуется пригласить помощника.

1. Сначала подключаются контакты на новый микроредуктор, то есть моторчик.
2. Проворачивая против часовой стрелки заслонку, вы тем самым включаете подачу холодного воздуха.
3. Включите зажигание и поверните датчик системы управления печкой (САУО) в положение непосредственно напротив синей точки регулятора.
4. Либо можно сделать наоборот, то есть проверить микро моторедуктор, установив датчик напротив красной точки, а заслонку повернуть до упора по направлению часовой стрелки.
5. Микроредуктор проворачивается несколько больше требуемого, потому для правильной установки рекомендуется использовать специальный смазочный материал для квадрата.
6. Установите моторчик таким образом, чтобы отверстия для саморезов совпадали.
7. Вот теперь нужна помощь вашего товарища, поскольку его задачей будет прокручивать регулятор температуры и одновременно с этим надавливать на моторчик внутрь.
8. Если квадратны совпадут, можно считать замену микромоторедуктора успешной. Теперь воздух должен поступать необходимой вам температуры внутрь салона.
9. Не переживайте, если квадрат заходит не на всю длину используемой заслонки. Это нормальное явление, когда моторедуктор заходить примерно на треть. Такая установка никак не повлияет на работоспособность системы.
10. Теперь остается вернуть саморезы на место и несколько раз покрутить микроредуктор — от синей метки к красной, и в обратной последовательности.
11. Эти манипуляции позволят печке запомнить, какой рабочий диапазон имеет новый редуктор. Потому с его работоспособностью в будущем проблем не возникнет.

Если все сделать аккуратно и в соответствии с инструкцией, при поворотах заслонки микромоторедуктора вашей печки не будет вставать в требуемое положение. Включив устройство в режиме со значком «А», контроль и регулировка будут осуществляться в автоматическом режиме — с погрешностью не более 2 градусов.

Установка

Для установки моторедуктора вам потребуется определенный набор инструментов, в которых входят:

• Рожковый ключ на 10 миллиметров;
• Крестовая отвертка;
• Гаечные ключи.

Не переживайте, если в вопросах самостоятельного ремонта автомобиля вы новичок. В замене моторедуктора нет ничего сложного.

1. Извлеките стеклоочистители из предохранителя, чтобы получить доступ к устройству. Для этого нужно демонтировать контактную гайку, после чего освободить жабо.
2. Перед вами откроется доступ к саморезам.
3. По бокам жабо откручиваются две гайки, а затем извлекается из отсека электромотора редуктора резиновый уплотнитель.
4. Отключите трубопровод жабо заслонки путем его отсоединения.
5. Демонтируйте саморезы, которые держат терморадиаторы редуктора.
6. Моторчик располагается слева в отеке редуктора заслонки, прямо возле тормозного усилителя.
7. Далее нужно открутить нижний крепежный винт и снять электромоторчик.
8. Выполнять сборку заслонки следует строго в обратной последовательности. Причем делать это только после того, как была произведена установка моторедуктора.

Проверка функциональности

Проверка элемента заключается в проведении следующих мероприятий:

• Первым делом установите левую ручку на позицию синей точки;
• Подождите около 15 секунд;
• Запустите двигатель;
• Отключите контролер от разъема Х1 и измерьте сопротивления на двух контактах — Х1.4 и Х1.1.

В зависимости от типа контроллера, показатели должны быть соответствующими.
