Не работает вентилятор печки ваз 2111 инжектор 8 клапанов

Неисправности электрической схемы

Если с крышкой бачка все хорошо, проблем с давлением не возникает, тогда причины неисправности охлаждения радиатора следует искать в его электрической схеме.

Поиски начинаются с проверки работоспособности предохранителя с маркировкой F7. Для этого вам предстоит добраться до монтажного блока. Проверьте качество контактов, наличие следов окисления. Если здесь все хорошо, двигаемся дальше. Если же контакты нарушены, просто зачистите их, либо просто поменяйте предохранитель. Это небольшие финансовые затраты.
Следующим местом проверки будет датчик включения вентилятора ВАЗ 2110. Вам не обязательно ехать на специализированную станцию технического обслуживания, чтобы проверить эффективность работы датчика. Делается это в гаражных условиях:
1. Прогрейте двигатель своего автомобиля до отметки выше 100 градусов по Цельсию;
2. Заглушите мотор, после чего опять запустите двигатель в работу;
3. Поднимите капот и уберите клемму с датчика вентилятора ВАЗ 2110;
4. Если после снятия элемента вентилятор начал крутиться, тогда агрегат работает исправно, а вот с датчиком возникли проблемы;
5. Когда на ВАЗ 2110 не включается вентилятор системы охлаждения после отключения клеммы, ситуация обстоит наоборот — вентилятор не работает, а датчик в исправном состоянии.
Электродвигатель. Не исключено, что вентилятор радиатора перестал работать именно из-за неисправного электродвигателя. Если все предыдущие манипуляции не дали результата, придется снимать электромотор. Он может иметь несколько характерных поломок:
1. Износились щетки коллектора;
2. Щетки коллектора зависли;
3. Произошло короткое замыкание на обмотке якоря (это можно определить по характерному неприятному запаху).
Реле. Может просто отказала кнопка включения вентилятора радиатора охлаждения на вашем ВАЗ 2110. В такой ситуации:
1. Снимается обшивка с правой стороны консоли внутри салона путем откручивания двух саморезов;
2. Под панелью располагается три реле;
3. Искомое нами реле обычно находится с краю в ряду по отношению к передней части машины;
4. Чтобы не рисковать, вооружитесь руководством по эксплуатации и проверьте проводки, которые идут к нашему реле включения;
5. Для устранения неполадки установите новое, функционирующее и исправное реле хорошего качества.

Особенности эксплуатации отопителя ВАЗ-2110

Чтобы отопитель прослужил долго и эффективно, важно правильно пользоваться не только самим устройством, но и знать некоторые другие правила

Если в автомобиле имеется кондиционер, наиболее целесообразно его использовать при сырой погоде.
Не нужно заграждать коврами сопла подачи горячего воздуха. Их лучше поднять над уровнем ковров.
В зимнюю пору перед использованием автомобиля обязательно нужно очищать стекла от грязи и влаги.
В зимнее время рекомендуется использовать два положения регулировки установленного отопителя. При необходимости быстрого осушения стекла, нужно использовать положение «все на стекло», а как только автомобиль начнет движение, следует перейти в режим «все в ноги».

Диагностика своими руками

Если предохранитель цел, для проверки работоспособности вентилятора необходимо добраться к его разъему питания. Электродвигатель печки может находиться либо в салоне под панелью приборов, либо в подкапотном пространстве со стороны салона за моторным щитом. Информацию о том, где находится вентилятор отопителя и как к нему добраться, вы можете найти в руководстве по эксплуатации и ремонту вашего автомобиля. Там же вы найдете схему включения вентилятора.

Изучив схему, определите, на каком из пинов разъема, подходящего к электродвигателю, должен приходить «+» после включения первой скорости вентилятора. Вставьте в этот пин один из контактов контрольки, второй контакт замкните на «массу», включите зажигание и поверните переключатель вентилятора печки в любое из положений. Если лампочка контрольки загорелась, значит, проблема в электродвигателе. Если питание на разъем так и не пришло, необходимо искать обрыв проводки в цепи, идущей к включателю отопителя.

Замена щеток

Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.

Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.

Рекомендуем посмотреть видео, в котором довольно подробно показан процесс поиска неисправности вентилятора печки и замены щеток.

Работает только последняя скорость либо отсутствует одна из скоростей

Неисправность в добавочном резисторе. Режим максимальной скорости вращения имеет, что называется, прямое подключение, поэтому можно сделать вывод об исправности цепи управления и самого электродвигателя. Схема с добавочным резистором применяется на большинстве автомобилей. Но также скорость вращения электродвигателя отопителя может регулироваться ШИМ-сигналом.

Проверка резистора

Проверить добавочный резистор можно с помощью мультиметра. Для этого достаточно измерить сопротивление на выводах резистора и сравнить показания с эталонными значениями для вашего авто

Обратите внимание на термопредохранитель, который при коротком замыкании может перегореть, также нередки случаи отпаивания элемента вследствие чрезмерного нагрева резистора. Подобрать похожий резистор можно в магазине радиодеталей

На представленном ниже видео показан процесс обслуживания неразборного моторчика печки. Единственное, что мы не можем рекомендовать — избавляться от термопредохранителя!

Не работает автоматическое управление отопителем

Проблема может быть в контактах электрической цепи управления, датчике температуры воздуха в салоне, датчике положения воздушной заслонки либо в электронном блоке системы автоматического управления отопителем (САУ).

Источник

Отличия в конструкции

На ВАЗ 2110 устанавливались печки так называемого нового или старого образца. И та и другая система, в том числе и на ВАЗ, имеющей инжектор вместо карбюратора, особенно конструкционно не отличаются.

Итак, непосредственно различия:

Главное отличие печки нового образца от старого – в конструкции радиатора отопителя. Поэтому если вы производите ремонт системы отопления, и решите вместо старого радиатора поставить нового образца, то учтите некоторые нюансы;
Кроме того, контролер САУО тоже не в точности такой. Уже сняты с производства и не подойдут новым моделям отопителя 4 или 5 позиционные контролеры, образца выпуска до осени 2003 года;
Отличаются микроредукторы, также начиная с выпуска в сентябре 2003 года. Отличаются они резисторами (датчиками положения вала), поэтому нужно смотреть, взаимозаменяем ли резистор в той модели ММР, что вы приобрели.

ММР старого образца ММР нового образца

Если вы задумали капитальный ремонт печки, особенно если у вас еще стоит система устаревшего образца, начинайте с покупки нового радиатора печки (лучше приобрести медный, он греет значительно лучше), и от этого работа отопителя только улучшится.

А вот устройство печки у ВАЗ инжектор практически не отличается от карбюраторных машин.

Далее следует разбор по таким пунктам:

Блок двигателя имеет пробку, с которой сливается тосол в какую либо посуду;
Немного вперед отодвигается жабо (операция затяжная), снимаются стеклоочистители и все, что мешает;
Снимается корпус отопителя. Следует знать, что корпус разделен на две части. Переднюю снимают вместе с вентилятором;
Далее следует корпус салонного фильтра. Его заодно можно и поменять;
Снимается другая часть корпуса вентилятора;
Ослабляются хомуты, снимаются шланги;
Затем с некоторым усилием извлекается радиатор.

Сборка, как говорится – в обратном порядке

Только еще один нюанс: если у вас печка устаревшего образца, то обратите внимание на два пункта:

Устанавливая пластиковый корпус, следите, чтобы педалька попадала в нужный паз;
Зная устройство всех узлов, обязательно перепроверьте плотность их прилегания.

Перед заливом тосола не забудьте убедиться, чтоб блок двигателя имеет хорошо закрученную пробку. Обязательно удостоверьтесь, что вся система работает без сбоев и более эффективно, чем до этого.

Предохранительный клапан

Зная физику, вы согласитесь, что при нормальном атмосферном давлении, вода, которая входит в состав антифриза, закипает при температуре 100 градусов по Цельсию.

Старое устройство

Если предохранитель вентилятора охлаждения ВАЗ 2110, то есть клапан, расположенный на крышке бачка расширения, окажется неисправным, а внутри него будет атмосферное давление, жидкость охлаждения закипит, но вентилятор включиться в работу не сможет даже при исправной электрической схеме. Все потому, что датчик включения вентилятора на инжекторном ВАЗ 2110 имеет температуру включения более 100 градусов по Цельсию.

Чтобы устранить данную проблему, следует заменить крышку расширительного бака. Новый элемент должен поддерживать давление внутри системы выше атмосферного, что позволит сработать законам физики, температуре кипения подняться до 105 градусов по Цельсию и тем самым включить в работу лопасти агрегата.

https://youtube.com/watch?v=FQ79qkRlLGs

Как проверить моторедуктор печки ВАЗ-2110?

Самый простой способ диагностики – прислушаться к работе привода. Для этого включите зажигание и поверните рукоятку регулятора температуры в одно из крайних положений. Затем резко, одним движением, включите другую крайнюю позицию переключателя. Прислушайтесь к центральному дефлектору на торпеде. Моторчик издает характерное жужжание.

Можно и визуально проконтролировать работу заслонки. Она видна в центральном воздуховоде, если подсветить фонариком. Поворачивайте переключатель и следите за заслонкой.

Однако эти способы диагностики отвечают только на один вопрос: работает ли в целом механизм управления заслонкой. Причина может заключаться не только в микромоторедукторе. Для более детальной диагностики потребуется демонтаж моторчика.

Подготовка

Подготовительные мероприятия не включают в себя много сложных операций. Вам потребуется сделать следующее:

Снять минусовую клемму с аккумуляторной батареи, чтобы обесточить автомобиль и обезопасить машину от возможных замыканий;
Слить из системы охлаждающую жидкость. Для этого открывается крышка расширительного бачка, чтобы сбросить избыточное давление, а затем откручивается слив. Жидкость нужно слить в специальную подготовленную емкость.

При сливе жидкости охлаждения нужно соблюдать одно важное правило — процедура осуществляется только при остывшем двигателе. Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива

Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива.

Как проверить исправность контроллера САУО

Для проверки САУО потребуется мультиметр чтобы замерить напряжение на розовом и коричневом проводах (при этом включаем зажигание и крутим ручку температуры). В зависимости от того какой именно контролер установлен на авто напряжение меняется по-разному. На автомобилях до 2001 года устанавливался контроллер управления отопителем 1303.3854 его напряжение в положении «min» снижается через 13±5 секунд, а на отметке «max» подается постоянно. Таким образом когда напряжение блока САУО на выходе не меняется – он не рабочий. На автомобили после 2003 г. устанавливался блок 1323.3854 и печка 2111-8101012.

Когда барахлит контроллер то могут не работать заслонки, но дабы диагностировать другие причины неисправности печки ВАЗ 2110-12 придется разбирать отопитель.

Volkswagen Caddy 2001, 64 л. с. — поломка

Комментарии 1

Участвовать в обсуждениях могут только зарегистрированные пользователи.

привет так просто проверь моторчик печки, снеми его(он легко снимается)после того как снимешь, просто к акумулятору подсоеденй, если моторчик будет крутится значит проблема в резисторе. у меня на каддике тоже в один день перестало работать печка, сначало проверил все предохранители, после снял моторчик печки подключил к акумулятору ели ели крутился, отнес к электрику, диагноз згорел. пошел на рынок купил другой моторчик Б/У у нас цена 1000 рублей, купил. сам установил обратно на машине, включаю печку работает ели ели, я сразу не понял че за херня, поехал к электрику тот все проверил все было в норме, не знали в чем причина, ну решили проверить фильтр салона (находится под капотоп возле лобовой с со стороны пассажира, сняли фильтр а он весь был забит чем хочешь(грязь, пыль, листья и всякий мусор, ну мы прочистили фильтр и воаля заработала печка, дует что ненормальная . так вот проверь сначало моторчик, если моторчик крутит значит резистор, если резистор хороший то посмотри и на салонный фильтр. УДАЧИ

Полная версия сайта

Причины по которым не работает моторчик печки ВАЗ 2114, 2115, 2113.

Причины по которым свежий поток холодного воздуха летом или горячая струя зимой не идёт из воздуховодов вашего ВАЗ 2113, 2114, 2115, могут быть двух видов:

механические
электрические

Рассмотрим их более подробно.

Механические причины по которым не работает вентилятор печки ВАЗ 2114, 2115, 2113.

В первую очередь к механическим причинам относится засорение воздуховода.

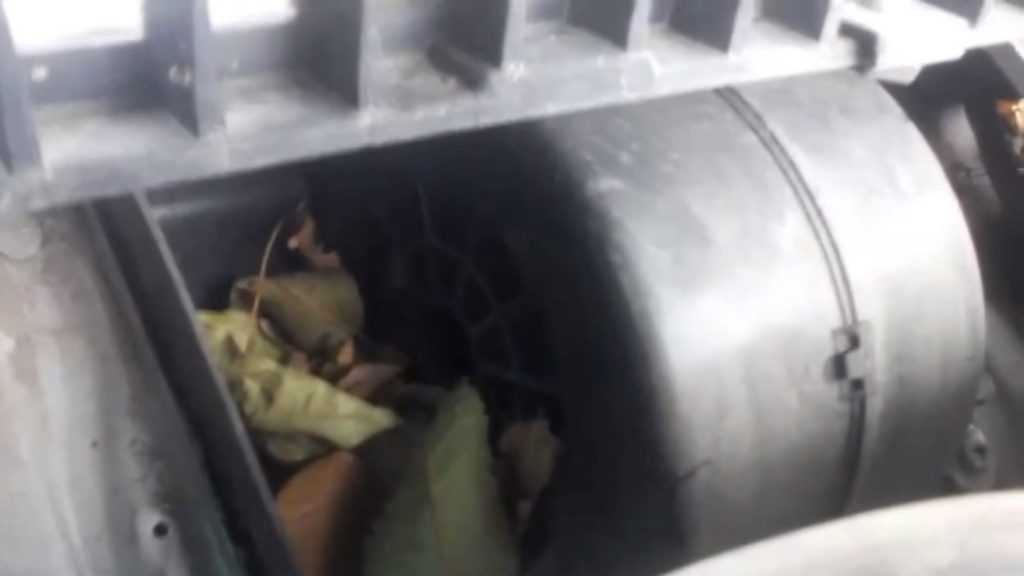

Как видно на фото, листья, ветки и прочий мусор попадают под кожух и забивают воздуховод моторчика печки. Мусор может попасть и в саму секцию с лопастями и заклинить вентилятор печки. Обычно перед этим из под копотного пространства доносится свист или скрежет.

К механическим причинам неработоспособности мотора печки можно отнести заклинивание лопостей в следствии неправильной установки корпуса вентилятора печки. При снятии моторчика печки часто повреждаются защёлки фиксирующие две части корпуса. И если эти части между собой крепко не зафиксированы, то между ними будет щель и поток воздуха, который должен идти в салон, будет попадать в эту щель. Так же части корпуса могут вообще клинить лопости моторчика, тогда он вообще не будет крутиться.

Проверка проводки в подкапотном пространстве

Для дальнейшей диагностики потребуется снять все пластиковые накладки в задней части моторного отсека под лобовым стеклом. Делать это нужно аккуратно, а болтики и саморезы, удерживающие различные элементы складывать в разные емкости, чтобы не запутаться при обратной установке.

В открывшемся пространстве можно увидеть воздухозаборник печки, который должен быть закрыт фильтром. Если фильтра нет, его хорошо заменит плотная ткань типа войлока. При открытом воздухозаборнике в него попадает листва, пыль или грязь, результат – холодная печка ВАЗ 2110. Еще одна проблема при забитом воздуховоде – перегорание дополнительного резистора, который охлаждается холодным воздухом. Фильтр нужно периодически чистить.

Справа от электродвигателя находится разъем, через который он подключается к блоку управления. На него подводится красный провод, а отходит голубой. Для проверки нужно подключить блок управления к колодке, установить указатель на цифру 3 (крайнее правое положение), чтобы исключить из цепи регулирующее сопротивление и включить зажигание.

Контакт контрольки вводится в разъем голубого провода, если она загорается, значит, контакт между блоком управления и электродвигателем нормальный. В противном случае – требуется осмотреть проводку и найти место разрыва. Сам разъем в профилактических целях рекомендуется разъединить, обработать смазкой WD-40 и снова соединить.

От корпуса электродвигателя должен отходить провод массы, присоединяемый к кузову автомобиля. Чаще именно он отрывается или окисляется контакт в месте крепления, что приводит к разрыву цепи. Этот провод нужно зачистить, сделать петлю и снова присоединить к кузову, обеспечивая плотный контакт.

После устранения неисправности печки проверяем её работу. Сделать это очень просто – из салона при включенном зажигании необходимо включить блок управления отопителем, проверить, как он гонит воздух на всех режимах, включая автоматический и все 3 скорости.

Только после этого можно приступить к сборке. Устанавливается штатный или самодельный фильтр на воздухозаборник печки. Пластиковые элементы в моторном отсеке аккуратно монтируются на место. Монтируется блок управления, колодка предохранителей ставится на место и закрывается крышкой.

Таким образом, каждый может убедиться, что, если в печке ВАЗ 2110 и других моделях этого семейства не работает скорость – это не приговор. При наличии минимальных навыков, простого инструмента и приспособлений, часть из которых можно изготовить самостоятельно, например, контрольку, многие проблемы можно решить самим.

Причин, по которым отопитель стал работать хуже или не работает совершенно, может быть множество и не все можно устранить самостоятельно. Например, при выходе из строя радиатора печки лучше обратиться к профессионалам, поскольку работа требует серьезных навыков и оборудования. А с мелкими проблемами типа неработающего электродвигателя владелец вполне может разобраться самостоятельно в своем гараже.

Другие возможные причины

К ним относят следующие варианты:

Попадание жидкости на реле автомобильного зажигания. Выяснить, что вентилятор выходит из строя именно из-за заливания реле, поможет один действенный совет. Если ранее «заглохший» вентилятор вновь начал функционировать, как только двигатель машины проработает на протяжении 20-25 минут, то есть после прогрева транспортного средства, то можно с уверенностью сказать, что причина неисправности заключается именно в заливании. Чтобы избавиться от этой проблемы, необходимо заменить пришедшее в непригодность реле системы зажигания.
Если при проверке выяснится, что вентилятор функционирует только на одной скорости, а именно на третьей, то нужно будет проверить исправность добавочного резистора. Данный элемент подает напряжение к вентилятору напрямую только на 3-м скоростном режиме, поэтому если устройство не получится запустить на 1-м и 2-м, потребуется заменить эту деталь.
Вентилятор автомобильной печки может перестать работать из-за поломки переключателя, который отвечает за функционирование всей отопительной системы. Чтобы убедиться в этом, нужно снять центральную часть консоли, запустить двигатель и при помощи лампочки, мощность которой не превышает 12 В, оснащенной соединительными проводами и проводом на «-», замкнуть ее на кузове машины. А вторым проводом проверить работу всех трех контактов, которые принадлежат к добавочному резистору. Если при тесте лампочка, не переставая горит, то переключатель можно считать исправным, в другом случае нужно будет заменить предохранитель и проверить целостность электрической цепи.

Если все вышеперечисленные варианты поломки были проанализированы, но вентилятор печки ВАЗ-2110 по-прежнему не работает, нужно проверить несколько дополнительных причин:

исправность электрического мотора прибора;
проверить контакты мотора;
убедиться, не залипли ли щетки и не заели ли они на основном корпусе.

Модернизация печки ВАЗ-2110

Проверка САУО

Схема системы автоматического управления отопителем: 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания

Распиновка САУО:

В САУО поступает информация от:

– датчика температуры воздуха в салоне (№6), который встроен малогабаритный вентилятор.
– ММР (микромоторедутора) (№9), информация о положении заслонки отопителя.

Управление заслонкой: На основе полученной информации и заданной температуры воздуха контроллер управляет положением заслонки отопителя, подавая соответствующие сигналы на микромоторедуктор привода заслонки.

Управление скоростью вентилятора: для получения малой частоты вращения (все, кроме последней) служит дополнительный резистор (№2), который имеет две спирали с сопротивлением (0,23 и 0,82 Ом). При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин-1).

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

Повышенная шумность, скрежет при работе.
Сильное снижение эффективности нагнетания воздуха.
Вентилятор не включается в работу.
Самопроизвольное изменение скорости вращения электродвигателя.
На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

предохранителя (перегорание – причина полного отказа работы электромотора),
резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя),
контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя),
клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

Демонтировать «жабо».
Снять переднюю стенку ниши, в которой размещен отопитель.
Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
Отсоединить от вентилятора проводку и извлечь его.

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

демонтируем «жабо» и переднюю стенку,
извлекаем воздушный фильтр,
откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их,
отсоединяем проводку,
извлекаем корпус фильтра вместе с вентилятором,
демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Как снять и заменить моторчик печки на ВАЗ-2110, 2111 и 2112

Всем привет. Сегодня мы вам расскажем как добраться к моторчику печки ВАЗ-2110 и снять его для ремонта или замены. Процедура относительно несложная, сам отопитель разбирать не придется и это большой плюс, ибо разобрать его действительно не так просто как кажется. Итак, поехали для начала следуя инструкции снимаем накладку и облицовку лобового стекла, правую шумоизоляционную обивку и сам стеклоочиститель.

Первым делом отключаем аккумулятор. Затем отключяем разъем плюсовой моторчика печки:

Затем, получив доступ откручиваем гайку крепления массы моторчика печки:

Берем крепкую плоскую отвертку и аккуратно отщелкиваем защелки корпуса печки, осторожно, они пружинят, не потеряйте их из вида
