Проводим замену радиатора печки ваз 2114 своими руками

Профилактическая очистка «на ходу»

Данный способ рекомендуется реализовывать при отсутствии морозов – летом, ранней весной или поздней осенью. Причина – заполнение охлаждающей системы силового агрегата дистиллированной водой на несколько дней. Из-за ночных заморозков трубки теплообменников могут потрескаться от расширения льда. Допустимо выполнять промывочные мероприятия зимой, если транспортное средство хранится в теплом гараже и не остается надолго на улице.

Как делается такая прочистка:

Полностью опорожните систему охлаждения двигателя.
Возьмите нужное количество дистиллята, соответствующее объему системы. Подогрейте воду и растворите в ней 100–150 грамм лимонной кислоты.
Залейте средство на место антифриза, убедитесь в отсутствии воздушных пробок.
Покатайтесь на воде с лимонной кислотой 4–5 дней, затем слейте раствор. Заполните охлаждающую рубашку мотора и сеть трубопроводов новым тосолом подходящей марки.

Промывка «на ходу» – мероприятие профилактическое. Сильно забитый накипью теплообменник данным способом прочистить не удастся, нужна более высокая концентрация кислоты и обратная промывка.

Что выбрать?

Сегодня для ВАЗ 2114 предлагается два варианта радиаторов, которые отличаются между собой материалом изготовления. Это может быть медный или же алюминиевый агрегат.

Чтобы понять, какой из них лучше, проведем сравнительный анализ.

Тип радиатора

Преимущества

Недостатки

Стоимость

Алюминиевый

— Количество боковых ребер превосходит показатели конкурента

— Каналы для воздушных потоков шире, что снижает риск разбиваемости, повышает эффективность передачи тепла при холостых оборотах

— Быстрый нагрев сопровождается столь же быстрым остыванием

— При обнаружении течи ремонт невозможен, только замена

от 1000 рублей

Медный

— Долго греется, но при этом очень долго остывает;

— При образовании течи возможен ремонт путем пайки отверстий

— По количеству ребер уступает алюминиевому конкуренту;

— Каналы узкие и маленькие, быстро забиваются, из-за чего прогрев снижается;

— Ремонт приходится проводить чаще из-за забивающихся каналов;

— Минимально обогревает при холостых оборотах;

— Тяжело отыскать качественный отопитель, поскольку почти всегда кроме меди имеются примеси, снижающие эффективность радиатора

от 1700 рублей

Отсюда можно сделать вывод, что алюминиевые популярнее медных. Но эта популярность обусловлена доступностью и возможностью приобрести качественное изделие из алюминия.

Алюминиевое устройство

Что из этого выбрать вам — решайте сами. Медный хоть и дороже, зато его вполне можно отремонтировать, в то время как при выходе из строя алюминиевого устройства непременно придется покупать новый агрегат.

Медный аналог

Меняем без снятия панели

Но какой бы метод не использовался, сначала придется сливать охлаждающую жидкость из системы. Поэтому заранее придется припасти антифриз в нужном количестве.

Первым разберем метод замены без снятия панели. Как уже упоминалось, для этого придется в некоторых местах делать разрезы.

Для выполнения работ потребуется:

Набор отверток разной длины;
Полотно ножовки по металлу;
Плоская емкость для слива остатков ОЖ с радиатора;
Ветоши.

Подготовив все и слив ОЖ с системы охлаждения, можно приступать к работам:

Демонтируем из панели вещевой бокс (бардачок), для чего необходимо выкрутить 6 винтов его крепления;
Снимаем боковые накладки на центральной консоли;
Полотном по металлу делаем необходимые разрезы: Первый разрез – вертикальный , делаем на внутренней стенке панели возле центральной консоли (за металлической планкой бардачка). Причем здесь придется делать два разреза.Второй разрез – горизонтальный , проходит в верхней части по задней стенке проема под бардачок.
Третий – тоже вертикальный , но не сквозной. Делается он справа на задней стенке нижней вещевой полки панели;
После всех разрезов часть панели вместе со стенкой можно отогнуть вниз, что обеспечит доступ к радиатору. Отгибаем эту часть и фиксируем;
Откручиваем ближний кронштейн крепления троса управления заслонкой системы обогрева и отводим трос в сторону;
Послабляем хомуты патрубков подачи ОЖ на радиатор. При этом следует под места соединения подставить подготовленную емкость, поскольку из теплообменника будет вытекать жидкость. Снимаем патрубки;
Откручиваем три винта крепления радиатора, извлекаем его и сразу же осматриваем.

После проводим замену теплообменника, фиксируем его в посадочном месте, подсоединяем к нему патрубки и зажимаем хомутами. Чтобы патрубки насаживались легко, смажьте их мылом.

На этом этапе работ следует заполнить систему охлаждения жидкостью и прогнать ее для удаления воздушных пробок.

Далее остается удостовериться, что места соединения патрубков с радиатором не подтекают, а заслонка и краник подключены без ошибок.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Выбор марки масла для Лады Веста 1,6 л

После этого остается вернуть на место отрезанную часть панели и зафиксировать. Для этого можно воспользоваться саморезами и пластинками.

Главное, провести фиксацию в нескольких местах, чтобы в дальнейшем отрезанная часть не дребезжала при движении. Воспользуйтесь герметиком или силиконом.

Этот метод удобен тем, что при повторной замене радиатора (что вполне возможно), все работы провести будет очень просто – всего-то нужно снять вещевой бокс и отвернуть несколько саморезов.

К тому же, все разрезы делаются в таких местах, что после сборки панели и установки бардачка их заметно не будет.

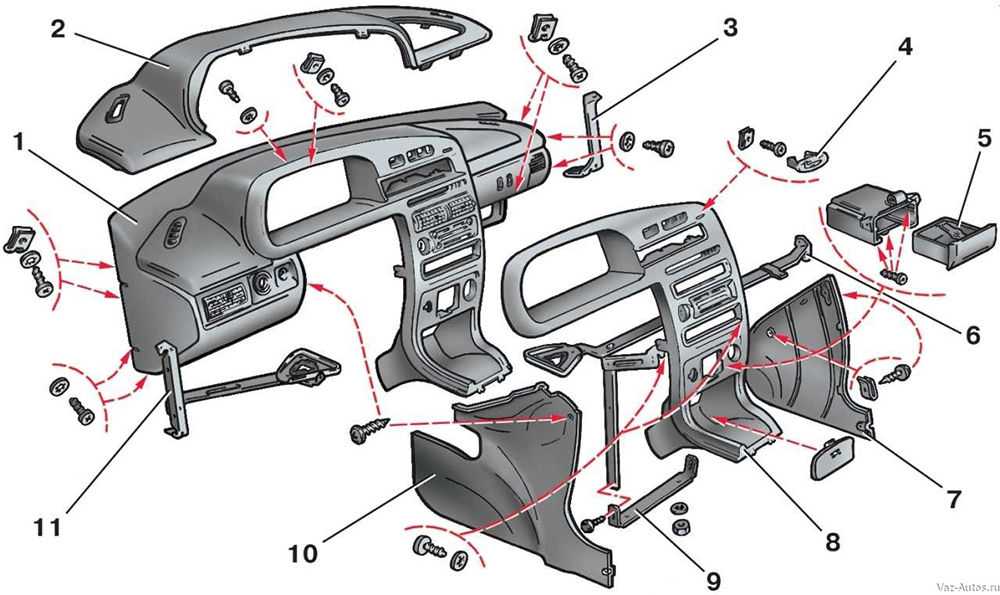

Инструкция по снятию и замене

Если необходимо произвести демонтаж отопителя, то нужно будет полностью снимать и разбирать приборную панель. Что касается непосредственно замены радиаторного устройства, то для этого достаточно будет только частично разобрать консоль. Ремонт такого плана — не особо простая затея, однако, если вы наберетесь терпения и сил, то сможете все сделать своими руками. Для выполнения работ вам потребуется стандартный слесарный инструмент, включая отвертки, гаечные ключи, плоскогубцы.

Замена радиатора печки ВАЗ 2114 выполняется следующим образом:

В первую очередь, производится слив антифриза из системы отопления. Для этого нужно выкрутить заливную крышку расширительного бачка и слить расходный материал из основного радиаторного узла в заранее подставленную емкость под сливное отверстие. Когда жидкость из радиатора будет слита, необходимо выкрутить крышку в блоке цилиндров, что позволит слить жидкость и из БЦ. Если вы заметили, что антифриз стал темным, при этом в нем имеется осадок и отложения, то скорей всего, расходный материал уже отработал свой срок службы и его пора менять.
Затем вам нужно демонтировать аудиосистему из центральной консоли. Извлеките рамку, вытащите саму магнитолу и отсоедините от нее разъемы и провода, после чего девайс можно будет демонтировать.
Далее, снимается заглушка и выкручиваются шурупы рамки, которая фиксирует приборную панель — всего вам надо открутить 4 шурупа — два сверху и два снизу. Саму приборку демонтировать необязательно.
Выполнив эти действия, вам нужно будет удалить с управляющего блока системы отопления все рычаги управления и ползунки.
Далее, производится демонтаж защитного кожуха на рулевой колонке, фиксаторы расположены сверху и снизу.
Следующим этапом будет снятие крышки разъема для диагностики, он расположен в центральной консоли, под прикуривателем. Чтобы сделать это, вам нужно выкрутить саморезы, которые фиксируют непосредственно сам разъем, после чего крышку можно без проблем снять. На этом этапе будьте осторожны, чтобы не повредить разъем. Сделав это, можно отсоединить разъем от прикуривателя.
После выполнения этих действий нужно отключить все разъемы и штекеры, которые имеются на центральной консоли. На этом этапе будьте внимательны — все разъемы лучше заранее отметить, в противном случае вы сможете перепутать их во время сборки панели.
Далее, извлекается блок сигнализаторов, для этого нужно выкрутить два шурупа. Таким образом, центральная рамка приборной панели будет свободна, так что можно ее снять. Сделав это, вы сможете добраться до разъема подсветки прикуривателя, его также надо будет отсоединить.
Следующим этапом будет демонтаж вещевого ящика — бардачка. Он крепится на шести саморезах, их нужно выкрутить.
По бокам контрольного щитка имеются фиксаторы — саморезы, их также надо будет открутить. Выкрутите винты, которые фиксируют крепление ЭБУ.
Затем открутите еще несколько саморезов, при помощи которых фиксируется блок регуляторов отопительной системы.
Далее, на передних стойках кузова имеются пластиковые обшивки, их нужно будет демонтировать, для этого, опять же, необходимо открутить саморезы.
Между рулевой колонкой, а также панелью имеется специальный шуруп, его также необходимо выкрутить. Выполнив эти действия, вы ослабили центральную консоль, теперь остается только приподнять ее вверх и в сторону кресел. Полностью снимать консоль необязательно — вам нужно, чтобы ее отодвинутого состояния хватило для того, чтобы извлечь радиатор. Панель нужно зафиксировать сбоку.
Теперь вам необходимо добраться до хомутов, установленных на шлангах отопительного узла, отверткой ослабьте их. Снимите шланги, но перед этим обхватите их тряпкой, поскольку из них, скорей всего, выйдут остатки антифриза

Обратите внимание на состояние патрубков — если вы видите, что они изношены или сильно забиты, на них есть следы повреждений, то лучше сразу замените их. Непосредственно радиатор фиксируется к корпусу отопителя при помощи трех саморезов — их нужно выкрутить, а само устройство — извлечь. После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

Цена вопроса

Цены на радиаторы разные, но они примерно варьируются в одном диапазоне. Стоимость устройств зависит от качества изделия, производителя, а также места, где оно покупается. К примеру, изделия компании Luzar для ВАЗ 2114 в среднем стоят на рынке от 900 до 1300 рублей. Алюминиевые радиаторы от производителя ДААЗ в среднем стоят около 1 тысячи рублей.

Загрузка …

Радиатор отопителя

Если все же выяснилось, что требуется замена радиатора печки на ВАЗ 2114. в первую очередь необходимо выяснить, где находится он, и как до него добраться. Радиатор печки на ВАЗ 2114 находится внизу под панелью приборов с правой пассажирской стороны в салоне автомобиля. Устройство печки модели 2114 принципиально ничем не отличается от схемы отопительной системы любого другого автомобиля. Печка ВАЗ 2114 состоит из следующих элементов (схема печки):

Основной корпус (на нем крепится радиатор и моторчик печки);
Моторчик (находится сверху корпуса, демонтируется сверху, из подкапотного пространства);
Два патрубка;
Воздуховоды. Они расположены по всей длине панели приборов. Также воздуховоды есть в нижней части, они нужны для обогрева ног передних и задних пассажиров;
Радиатор отопителя;
Кран печки.

Радиатор печки стоит относительно недорого, цены зависят от производителя и региона продажи. К тому же, детали отличаются по материалу изготовления, то есть, могут быть медными (латунными) и алюминиевыми. Медный радиатор стоит дороже (в пределах 1400- 2000 рублей), и считается, что он обладает преимуществами:

Большей теплоотдачей (то есть, с ним будет теплее в салоне);
Ремонтопригодностью (имеется возможность его запаять в случае обнаружения течи охлаждающей жидкости).

Алюминиевый радиатор стоит дешевле (700-1000 рублей), и не так эффективно отдает тепло в салон. Но это только в теории. Если зайти на форумы автолюбителей в интернете, то можно от пользователей «услышать» мнение, что медь как раз получается фактически менее эффективной. На деле выходит, что медная печка на холостых оборотах двигателя практически не греет, а на этих оборотах машине зимой приходится работать достаточно много.

Меняем радиатор печки ВАЗ-2115

Производить замену нужно, когда произошла протечка радиатора отопителя или он забился. В случае если радиатор забился, его можно продуть Кёрхером, но учтите, что он может испортиться под действием высокого давления.

Как разобрать печку и снять радиатор

Для того чтобы снять радиатор. необходимо заранее слить охлаждающую жидкость и разобрать приборную панель. В случае когда охлаждающая жидкость ещё хорошая, её можно после замены вышедших из строя элементов опять залить назад.

Чтобы сэкономить время, можно не снимать панель полностью, а обойтись лишь частичным разбором.

Первоначально вам потребуется снять консоль и бардачок. Для этого отверните крепления панели с левой стороны. После чего оттяните панель на себя и снимите радиатор, но, скорее всего, в одиночку это сделать не удастся и нужно будет обратиться к кому-нибудь за помощью, так как вдвоём работать удобнее.

Открутите крепления панели с обеих сторон и ослабьте кронштейны, идущие от пола (там, где находится ЭБУ), а также снимите полностью бардачок. Отогните панель и при помощи помощника извлеките радиатор.

Когда вы доберётесь до радиатора отопителя, отсоедините колодку проводов от электродвигателя печки. После чего вам будет нужно отвернуть две гайки крепления с правой стороны и две гайки слева. После этого ослабьте хомуты, которые держат патрубки, и отсоедините радиатор.

Как поставить новый радиатор печки

Установка производится строго в обратном порядке

Важно также после длительного срока службы произвести параллельную замену хомутов и патрубков новыми, желательно армированными. Замена шлангов на печки ВАЗ-2115 также весьма длительная и кропотливая процедура, так как придётся менять все элементы, иначе толку от частичной замены будет мало

Старые шланги будут со временем выходить из строя и охлаждающая жидкость может начать подтекать.

Последним шагом по сборке будет установка приборной панели и заливание охлаждающей жидкости.

Когда все действия по замене будут выполнены, запустите двигатель и проверьте, как работает отопление, хорошо ли и быстро нагревается. Если тепла долго нет, то, возможно, была не полностью удалена воздушная пробка.

Как отапливается салон ВАЗ2115

Летом, чтобы кабина не перегревалась, водители отключают кран отопителя, перемещая рычаг привода в соответствующее положение, тем самым перекрывая поток нагретой охлаждающей жидкости до радиатор ВАЗ печи2115. Другими словами, антифриз или антифриз циркулируют в системе в обход нагревателя.

В холодную погоду кран открывается, а охлаждающая жидкость движется через нагрев радиатор, нагревая это. Subaru Forester sf5, а также другие модификации, если радиатор печи снимает торпеду. Вентилятор используется для подачи нагретого воздуха в кабину, который обдувает ребра радиатора и может работать в трех различных режимах мощности.

Неисправности радиатора отопителя

В автомобилях ВАЗ2115 Наиболее распространенными являются следующие неисправности радиатора:

утечка (утечка устройства);
обструкция (пробка, вызванная накипью или грязью).

Симптомы крупных неисправностей радиатор печки

Трудно заметить поступление охлаждающей жидкости от радиатора, так как само устройство прячется от наших глаз глубоко за приборной панелью. Кроме того, он также расположен в корпусе нагревателя. Признаками протечки радиатора могут быть либо снижение уровня охлаждающей жидкости в расширительном бачке при отсутствии видимых утечек, либо влажные пятна на ковре в салоне. Поток антифриза или антифриза в салон сопровождается наличием специфического запаха, а также образованием жирной матовой пленки на лобовом стекле автомобиля.

READ Где Находятся Мозги На Ваз 2112

Утечка радиатора отопителя часто является результатом использования некачественной и недорогой охлаждающей жидкости или попадания грязи в систему. Пробки также могут возникать из-за длительного использования устройства. двигатель перегрелся и радиатор отопителя сломал пар. Как проверить печку. Его признаком является поток холодного воздуха из дефлекторов с открытым и работающим нагревателем вентилятора. Вы можете диагностировать препятствие, касаясь впускных и выпускных труб радиатора в моторном отсеке. Если первое горячее, а второе холодное, неисправность очевидна.

Предназначение дополнительного отопителя

Дополнительная печка на ВАЗ-2114 чаще всего интересует автомобилистов, проживающих в северных регионах страны. Однако в последнее время прослеживается такая тенденция, что ею комплектуют даже автомобили, «проживающие» в средней полосе. Как правило, к такому типу автовладельцев относятся те, кто желает с большим комфортом ездить в максимально прогретом автомобиле, и те, кто не хочет тратить время на оптимизацию работы штатного прибора.

В примере будут рассмотрены варианты устройств, которые непосредственно будут взаимодействовать с системой охлаждения силового агрегата. Максимизировать пользу от устройства будет встроенный электрический вентилятор, посредством которого распределяется горячий воздушный поток по салону транспортного средства. Стоит отметить, что подобное приспособление можно приобрести в автомагазине или, имея свободное время, сделать самостоятельно.

Если автомобилист не знает необходимых габаритов приспособления и считает, что дополнительная печка в салон ВАЗ-2114 может поместиться абсолютно любая, то это не так. Предпочтительнее выбирать агрегат, который не будет по ширине больше 33 см, по высоте — 20 см, а по глубине — 25 см. Поэтому лучше всего остановить свой выбор на негабаритном изделии, которое сможет поместиться между передними креслами или под пассажирским креслом.

Если рассматривать именно дополнительную печку, можно обратить внимание на качественный товар компаний ТехноМастер, Гелиос, Ксерос и Эберспехер

Позиции радиаторов в рейтинге

Большое количество моделей радиаторов, предлагаемых производителем, позволило расположить их в соответствии с рейтингом:

ДААЗ (артикул 21080-8101060-00)

ДААЗ (артикул 21080-8101060-00) Модель снабжается оригинальной упаковкой с красным или синим цветом. Имеются завихрители. Сам радиатор имеет мелкий размер сот. Владельцу такой радиатор способен прослужить от 3 до 6 лет. В качестве материала для изготовления используется алюминий.

Радиатор с артикулом 1102-8101.100

Радиатор с артикулом 1102-8101.100 Производителем является ООО «Оренбургский радиатор». Выполняется из меди, с присутствием отличных теплопередающих свойств. Конструкция снабжена мелкими сотами. Такой радиатор будет работать нисколько не хуже, чем «родное» устройство. Срок службы составляет до 10 лет.

Радиатор печки лузар ваз 2114

Радиатор печки лузар ваз 2114 Данная конструкция автомобилистами используется всех чаще. Изготавливается из алюминия, но по характеристикам и качеству не уступает «родному» радиатору из меди. Имеет большое количество положительных отзывов.

AURORA

AURORA Стоит такой радиатор дешевле всех, но при этом имеет также самые низкие характеристики

Радиатор изготавливают из алюминия самого неважного качества. К тому же, обдув осуществляется на достаточно малой площади. Как правило, его используют лишь в крайних случаях

Как правило, его используют лишь в крайних случаях.

Аляска

Аляска В конструкции завихрители отсутствуют. Имеет приблизительно одинаковую стоимость с радиатором Лузара. Изготавливается из алюминия.

В любом случае, при покупке следует поинтересоваться наличием сертификата на продукцию.

Замена печки радиатора на ваз 2114

Можно целиком снять отопитель, затем отрегулировать ее. Работа производится поэтапно:

Теперь снимаем панель приборов, и облицовку тоннеля пола. Затем аккуратно отсоединяем воздуховод обогрева салона.
Производим те же самые действия с проводами от электродвигателя вентилятора, резистора, входящего и исходящего шлангов крана.
Последовательно откручиваем гайки, крепящие кран (их две) на щитке передка.
Снимаем уплотнитель с трубок крана.
Откручиваем гайки, крепящие печку к кузову (всего четыре).
Беспрепятственно снимаем отопитель в сборе с управлением.
По завершению процесса регулировки, производим установку печки в порядке обратном снятию.

Как поменять радиатор на печке на ВАЗ 2114?

Следует заметить, что замена радиатора печки ВАЗ 2114 предполагает наличие двух способов.

В первом варианте необходимо снимать торпеду.
Во втором варианте приборная панель не демонтируется.

Любой профессионал отдаст предпочтение первому способу без малейшей тени сомнения. Любой мастер-механик на СТО заменит радиатор отопителя ВАЗ 2114, предварительно разобрав его, что называется, до последней гаечки. Это довольно кропотливая работа, сопряженная с большим количеством нюансов. Новичку она просто не под силу. Это сможет сделать только тот, кому неоднократно приходилось собирать и разбирать приборную панель. Автолюбитель недостаточно профессионального уровня предпочтет снятие печки радиатора ВАЗ 2114 способом, который не предполагает необходимость демонтажа приборной панели.

Разумеется, для работы понадобится необходимый набор инструментов. В него входят отвертки, ключи, хомуты на патрубки, некоторые другие средства для ремонта. Естественно, необходим сам новый радиатор. Поменять печку можно, заменив только сам радиатор.

Алгоритм действий

При замене радиатора печного ВАЗ 2114 необходимо выполнить следующие действия:

Требуется заглушить автомобиль, и открыть капот. После этого авто следует обесточить, сняв провода с клемм АКБ. Весь имеющийся в печке антифриз необходимо слить в заранее приготовленную емкость.
Регулятор обогрева следует поставить в такое положение, когда он находится при максимальном обогреве салона.
Затем необходимо снять заглушку, которая находится на отопительном контуре. Действия следует проводить максимально быстро, иначе антифриз забрызгает генератор. Для того, чтобы жидкость вытекала быстрее, можно открыть крышку, которая находится на самом бачке для антифриза.
Необходимо принять меры безопасности для того, чтобы в салоне не испачкать сиденья. Задние кресла следует отодвинуть и запрокинуть. Поверх они закрываются клеенкой и старым одеялом.

Затем откручивается центральная стойка. Крепеж с обеих сторон вывинчивается к полу, сверху выкручивается саморез. Помимо этого, раскручивается боковой крепеж. Шляпки некоторых крепежных элементов закрыты заглушками, и они бывают незаметны

На это следует обратить внимание

Затем следует вывинтить крепление торпедо. Это необходимо сделать так, чтобы приборная панель, что называется, ходила ходуном
В момент, когда извлекается радиатор, это очень важно. Иными словами, она разбирается не основательно, а просто отодвигается.
Затем необходимо добраться до тросиков, которые регулируют отопительный кран.
Далее с радиатора необходимо снять защитный кожух.
Парубки крепятся хомутами
Их также необходимо снять.
Теперь при замене радиатора печного ВАЗ 2114 потребуется помощник. Вместе с напарником необходимо поднять приборную панель и потянуть на себя. Такие действия необходимы для того, чтобы удалить старый радиатор, а на его место поставить другое устройство

Это делается с максимальной осторожностью в целях избежать каких-либо повреждений

После установки нового радиатора сбор осуществляют в обратной последовательности.

Необходимо обратить внимание на то, что после сборки контур необходимо вновь заполнить сервисной жидкостью. Затем осуществляется прокачка обогревателя

Салон рекомендуется основательно протопить. Затем двигатель глушат. Если возникает необходимость, антифриз в бачок необходимо долить.

Система отопления ВАЗ 2114 может быть неисправна и по другим причинам.

Снятие радиатора печки на ВАЗ-2114

Конструкция и устройство отопителя ВАЗ-2114 принципиально ничем не отличается от любого аналогичного. Если точно установлено, что течёт (или забит) именно теплообменник, то нужно сменить его. Это можно сделать без снятия приборки или сняв её.

Замена радиатора отопителя без снятия панели приборов

Снимите клеммы с аккумулятора, чтобы не замкнуть проводку.
Слейте охлаждающую жидкость в отдельную тару (эту жидкость можно будет использовать повторно, так что сделайте это как можно аккуратнее).
Открутите винты крепления бардачка и консоли.
Снимите кожух рулевой колонки.
Выкрутите винты, которые держать переднюю торпеду (так чтоб можно было ей свободно двигать).
Снимите тросы управления режимами работы печки, что расположены с водительской и пассажирской стороны.
Отсоедините разъём прикуривателя.
Отсоедините штекеры центральной консоли, предварительно нанеся маркировку (1, 2, 3 и т. д.) для облегчения обратной сборки.
Открутив два шурупа, выньте блок сигнализаторов.

https://www.youtube.com/watch?v=GcNZ7y50KQ4

Снимите с регулировок отопителя и заслонки пластмассовые наконечники.
Демонтируйте центральную рамку приборки, после чего разъедините подсветку прикуривателя.
Выкрутите крепежи по бокам (по одному саморезу сверху и снизу).
Выкрутите болты крепления блока управления двигателя.
Открутите болты крепления железного каркаса к днищу (с левой и правой стороны).
Обшивку передних кузовных стоек лучше снять, чтоб они не мешали.
Выкрутите шуруп между торпедой и рулевой колонкой.
Снимите крышку с теплообменника.
Выкрутите два самореза ближе к пассажирской двери и тот, что на панели в правом верхнем углу, он возле кнопок закрыт заглушкой.
Аккуратно отведите торпеду в сторону сидений, приподнимите немного вверх и зафиксируйте её в таком положении, чтобы беспрепятственно снять теплообменник (оттягивать нужно очень аккуратно, чтобы ничего не сломать).
Снимите хомуты и отсоедините резиновые (подставьте под них ёмкость, чтобы не разлить «драгоценную» охлаждающую жидкость).
Достаньте теплообменник, отвернув три самореза крепления к корпусу.

Замена радиатора с полным снятием приборной панели

Такой способ подходит для тех, кто планирует совместно с заменой обогревателя заняться и внешним видом торпеды своего авто (переход на современные приборы, установка светодиодной подсветки и т. д.) или проклейкой дополнительной шумоизоляции. Такой способ намного трудозатратнее первого и требует дополнительной сноровки и умения. Ну а результат, конечно, может быть ощутимо лучше: не только отопление салона улучшится, а и внешний вид преобразится. Подходит этот способ и тем, у кого скрипит торпеда и попутно можно проклеить приборку и избавится от скрипа.

Начнём по порядку:

Отключаем от электропитания оборудование (отсоединив клеммы на аккумуляторе).
Снимаем боковые накладки.
Снимаем магнитолу (если она у вас есть).
Отключаем прикуриватель и снимаем пепельницу.
Отсоединяем рычаги управления печкой.
Выкручиваем два самореза на правой и левой стороне приборки.
Снимаем пластиковую накладку, выкрутив винты с верхней и нижней стороны приборной панели.
Откручиваем винты крепления приборки в районе центральной консоли.
Удаляем заглушку в правом верхнем углу приборной панели и выкручиваем саморез.

Для снятия накладки необходимо выкрутить два самореза, удерживающие нижнюю часть накладки.
Отодвигаем накладку и после пометки разъёмов отключаем их.
Снимаем накладку на рулевой колонки, открутив крепление.
Откручиваем нижнее крепление кронштейна.
Извлекаем промежуточный корпус из гнезда торпеды.
Откручиваем держатель и контроллер реле системы впрыска топлива.
Поддеваем щиток приборной панели и надавливаем вперёд. От спидометра идёт трос, его необходимо вытащить.
Снимаем декоративные вставки на приборке.
Теперь торпеду можно снимать аккуратно, просмотрев ещё раз, всё ли отсоединено.

После снятия теплообменника необходимо приобрести новый. Он может быть: медный (латунный) или алюминиевый. Какой лучше — выбирать вам, мы лишь расскажем об их качествах.

Алюминиевый

Быстрый нагрев, бесспорно, является большим плюсом алюминиевого, а вот быстрое остывание — это минус. Низкая цена и большая ширина отводных каналов может сгладить этот минус.

Ремонт печки ВАЗ-2114

Многие начинающие автолюбители при поломке системы отопления грешат на печку. Действительно, её замена в большинстве случаев решает все проблемы. Однако целесообразность такого решения вызывает большие сомнения по ряду причин. Прежде всего – из-за финансовой: стоимость новой печки для ВАЗ-2114 (без патрубков и краника) обойдётся в кругленькую сумму – порядка 4000 – 5000 рублей. Второй важный момент – это трудоёмкость самой операции замены, поскольку потребуется монтаж/демонтаж панели приборов. На это может потребоваться целый день работы, причём без помощника не обойтись. Намного проще выяснить точную причину неработоспособности печки и устранять только её.

Алюминиевый или медный?

Какой радиатор печки (отопителя) выбрать? Алюминиевый или медный?

Данный вопрос очень актуален среди ВАЗоводов можно сказать ТАЗоводов — особенно в зимний период, чем в летний т.к. система охлаждения ВАЗа оставляет желать лучшего.

Все автомобильные производители используют алюминиевые радиаторы печки, но ВАЗ первоначально использовал медные радиаторы печки, если помните примерно до 1998г? они шли (если что, то поправте если не прав )и потом начал переходить на алюминий.

Алюминиевый радиатор печки

Сам по себе алюминий имеет следующую теплоотдачу 209,3 Вт/(м. град), быстро нагревается и быстро остывает, что с одной стороны хорошо, с другой – не очень.

Кол-во боковых ребер у алюминиевого радиатора значительно больше, чем у медного – что несомненно лучше! Так же ширина каналов алюминиевого радиатора больше чем у медного, благодаря чему риск разбиваемости такого радиатора меньше, теплоотдача на холостых больше.

Алюминиевый радиатор в случае протечки не подлежит ремонту

Медный радиатор печки

Первоначально медь имеет теплоотдачу равную 389,6 Вт/(м. град), долго нагревается, долго остывает.

Количествово ребер значительно меньше, чем у алюминиевого, каналы маленькие и быстро забиваются, плохая текучесть на холостых оборотах (кстати, поэтому на холостых и дует прохладным воздухом – самая часто встречающаяся проблема у владельцев отечественного автопрома). Медный радиатор ремонто пригоден, в случае протечки его можно запаять.

Так же стоит отметить, что в последнее время для изготовления медного радиатора используют не чистую медь, некоторые производители (к примеру, «лузар») её красят, что снижает теплоотдачу. Сегодня на рынке очень мало качественных медных радиаторов, поэтому нарваться на последний шлак проще простого.

И так выбрали радиатор, а теперь в путь заменять старый на новый.

Итак, приступаем.

Отключаем минусовую (-) клемму от аккумулятора.Ключом на 10мм. Сливаем охлаждающую жидкость. Для этого откручиваем сливную пробку на блоке цилиндров с помощью головки на 13мм.Пробка находится чуть ниже модуля зажигания. Иногда, в зависимости от конструкции модуля зажигания, его необходимо снять, т.к. он перекрывает доступ к пробке у меня всё просто давно переделано и доступ к сливу без всяких либо вмешательств есть удобный подход, стоит кран.

Чтобы потери охлаждающей жидкости свести к минимуму, под двигатель ставим емкость в виде тазика или баклашки не меньше 5л.- для сбора жидкости и выкручиваем пробку.

Также снимаем пробку с расширительного бачка, иначе в нем образуется разряжение, которое будет удерживать охлаждающую жидкость.

В крации расскажу как снять радиатор печки без косяков, если бы был поношкик то сделал бы быстрее =))

Для дальнейшей работы потребуются следующие инструменты:

Отвертки – крестовая(+) и с плоским жалом (-) но желательно иметь набор отвёрток разных размерах.

Набор головок, а точнее головки на 8мм и 7мм или торцевая трубочка 10х8мм
Брусок деревянный 30х50 или 50х50 высота примерно пол метра — будет использоватся как помошник
Маленький тазик или баклашка для сбора “Антифриза” в салоне и при сливе из системы

Тряпки или газета по усмотрению

1.Снимаем облицовочный кожух рулевого вала, отключаем кнопку “аварийки”.- если у кого она там, стоит он тоже мешается
2.Выкручиваем винты и снимаем боковые экраны консоли, с левой и справой стороны
3.Снимаем бардачок, бардачок со всеми внутренностями
3 .Открываем крышку, которая закрывает диагностический разъем и, выкрутив 2 винта, снимаем разъем со щитка панели приборов. Снимаем разъем с прикуривателя и лампы подсветки пепельницы.

С блока управления отопителем снимаем ручку переключателя скоростей и ручки рычагов управления заслонками.
Снимаем магнитолу (если она у кого есть).

С консоли выкрутив 7 винтов (один находится под декоративной заглушкой справа от блока кнопок), отсоединив разъемы от кнопок и блока БСК, снимаем щиток панели приборов Снимаем комбинацию приборов.

Откручиваем болты крепления центрального кронштейна, вот там то и пригодится ключик на 8 мм.Если его нет то придётся откручивать пассатижами =))) Вытаскиваем кронштейн в сторону и, отсоединив разъем блока управления двигателем ЭБУ, — (можно этого и не делать если коса позволяет ), убираем.

Раскрепляем блок управления отопителем там 4-ре самореза и опускаем его вниз, насколько позволят троса управления заслонками
