Стартер ваз 2107: устройство, диагностика неисправностей, ремонт и замена

Проверка работы стартера

Для того чтобы самостоятельно провести диагностику стартера, нужно проделать следующее:

Проверка обмоток

1. Снять редукторный стартер с автомобиля, очистить его от загрязнений;
2. Соединить выводы тягового реле и аккумулятора (корпус стартера соединить с отрицательным выводом);
3. Снять заднюю крышку и отсоединить щеточный узел;
4. Снятие показаний омметром с обмотки поможет определить наличе замыканий, если минимальные значения 10 кОм, значит замыкания нет;
5. Протестируйте обмотки на наличие обрыва. Если показания омметра стремятся к бесконечности при присоединении щупа к выводам, значит обрыв есть;
6. Проверьте замыкания якоря на массу. Один щуп присоедините к корпусу, а вторым проверяйте контактные пластины. Если показания составляют 10 кОм, значит замыкания нет.

Ремонт стартера ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Ремонты такого элемента ТС, как стартер ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, является достаточно кропотливым процессом. Водитель должен иметь хорошую выдержку и точно следовать определенным инструкциям. Тогда  ремонт стартера своими руками пройдет гладко.

Итак, ремонтировать стартер необходимо в нижеуказанной последовательности:

1. Демонтировать старый стартер с мотора.
2. Применяя ключ на «тринадцать», ослабить затяжку гайки крепления проводки, которое предусматривает тяговое реле.
3. Отсоединить наконечник проводки.

4. Подать напряжение, эквивалентное двенадцати Вольтам, на вывод реле.

5. Изменить полюс корпуса на минусовое значение. Что же касается омметра, то данный прибор следует подсоединить к болтам контактного типа. Вместе с тем, если втягивающее реле отремонтировано, якорь вытягивает так называемую «обгонную муфту» в окно специальной крышки, которая находится спереди. А вот болты контактного типа должны быть замкнуты.

6. Взяв крестообразную отвертку, необходимо открутить 3 винта.
7. Выполняем демонтаж тягового реле.
8. Корпус реле освобождаем от штока, который укомплектован пружиной.
9. Новое реле тягового типа устанавливаем, используя обратную последовательность.
10. Чтобы продолжить дальнейшую разборку стартера с применением крестообразной отвертки, следует открутить 2 винта.
11. Настало время демонтировать крышку.
12. Для того, чтобы проверить текущее состояние щеток, используем шлицевую отвертку. Ею отворачивается крепежный винт, который фиксирует контактный провод.
13. Когда пружина отжата, необходимо извлечь щетку. Такой же метод используется при извлечении 3 оставшихся щеток. Если последние имеют износ до 12мм и менее, то их требуется заменить.

14. Далее необходимо поочередно подсоединять омметр к выводам обмоток статора. Они проверяются на замыкание. Следует также убедиться, что отдельно расположенные выводы обмоток не соприкасаются с корпусом.

15. Отверткой поддеваем кольцо стопорного типа и демонтируем его.
16. Избавляем ось от шайбы.
17. Используя ключ на «десять», снимаем 2 стяжных гайки.
18. После чего убираем их.
19. Выполняем разъединение корпусной части стартера и избавляем его от изоляционных трубок болтов стяжного типа.
20. Проверяем беглым взглядом коллектор и обмотки. Нельзя ни в коем разе оставлять обугленные обмотки. Если же коллектор подвергся незначительному обгоранию, требуется зачистить имеющиеся пластины абразивной шкуркой. Когда произошло сильное обгорание и случился серьезный износ, то рекомендуется выполнить замену якорей. Что же касается задир и наволакивания бронзы, касающиеся подшипников на специальной шейки вала якоря, то они удаляются с использованием мелкозернистой шкурки и в дальнейшем подвергаются полировке.

21. Далее вновь берем омметр и выполняем проверку обмотки якоря, чтобы не было короткого замыкания. Испорченный якорь подлежит замене.

22. Крышку привода освобождаем от резинового уплотнителя.
23. Удаляем с оси якоря шайбу для регулировки. В процессе сборки ее требуется вернуть на прежнее место.
24. Выполняется расшплинтовывание оси рычага.
25. Специальным бородком необходимо выбрать ось.
26. Убираем и якорь, и привод.
27. Поддеваем отверткой, демонтируем рычаг привода муфты обгонного типа.
28. Что же касается шестерни, то она должна совершать быстрые вращательные движение в одну сторону и при этом не двигаться в противоположную. Также она не должна сопровождаться сколами, забоинами, которые могут появляться в заходной области зубьев. Когда шестерни изношены либо муфта неисправна, требуется замена узлов в сборе.
29. Положив ось якоря, используя для данных целей брусок из дерева, посредствам ключа на «тринадцать» выполняем сбивание ограничителя с кольца стопорного типа.
30. Поддеваем отверткой, демонтируем стопорное кольцо.
31. Освобождаем ось от ограничителя и обгонной муфты в сборе. Шестерня привода также демонтируется.
32. Выполнив замену муфты в сборе, возвращаем на прежнее место кольцо стопорного типа и пристыковываем ограничитель частью конусной проточки к обмоточной части якоря.
33. Ограничитель требуется напрессовать на кольцо стопорного типа. Для этого используется молоток, которым следует наносить удары. Также применяем ключ на «тринадцать».
34. Прибегая к сжатому воздуху, устраняем пыль из угля, которая накопилась в корпусе и щеткодержателе. Что же касается проводкового кольца и соприкасающихся с ним поверхностей из пластмассы, то их необходимо обработать Литолом-24. Также подойдет и смазка за номером 158. При этом используем моторное масло, которое необходимо для обработки втулки ротора, винтовых шлицов вала якоря и ступиц, касающихся обгонной муфты.
35. Дальнейшая сборка производится в противоположном разборке порядке.

Поиск неисправности стартера ВАЗ 2107

Ремонт стартера «семерки» по большей части подразумевает замену изношенных компонентов и деталей. Среди таких могут быть якорь, обмотка, щетки, реле включения стартера, статор. Самое сложное — это диагностика поломки. Специалисты рекомендуют начинать с проверки цепи замыкания. Для этого понадобится обыкновенный мультиметр с функцией прозвонки электрических цепей.

Чтобы снять стартер, достаточно открутить болты, на которых он держится. Сделать это можно только на эстакаде. В экстренных случаях можно просто пролезть под капот. Первым делом отсоединяются провода, которые подходят к реле. Естественно, что перед этим нужно снять минусовую клемму с аккумулятора, чтобы предотвратить короткое замыкание.

После того как выполнено снятие стартера ВАЗ, можно приступить к его разборке. Первым делом раскручивается реле, после чего — зажимные шпильки. Далее снимается нос, а затем извлекается втягивающее реле стартера. Там, кстати, расположена медная пластина. Ее обязательно нужно очистить от гари и смазать силиконовым маслом (в месте крепления). После извлечения якоря с обмоткой можно снимать и щетки. При необходимости они заменяются. Если ресурс еще не использован, то достаточно будет просто очистить от гари и установить обратно на место.

Если не работает реле стартера ВАЗ, то его без проблем можно заменить на новое. Благо такие продаются практически в каждом магазине автомобильных запчастей. Если он неисправен, при попытке его провернуть с зажатыми клеммами мультиметра не выполняется прозвонка. Ремонтировать его бессмысленно, поэтому просто меняют.

Стартер может работать нестабильно, но это нормально. В крайнем случае снимите кожух башмака и смажьте там все солидолом (а лучше силиконовой смазкой).

При диагностике стартера мультиметром нужно учитывать следующее:

• провода обязательно должны быть отсоединены;
• минус — это корпус самого стартера;
• на ВАЗ 2107 инжектор стартер отличается только креплением;
• обмотку якоря следует проверять на наличие сопротивления.

снятие и установка стартера ВАЗ 2106

Стартер с автомобиля ваз 2106 снимают для ремонта или замены, а также при снятии коробки передач. Основные неисправности, при которых стартер следует снять для проверки и ремонта: 1. При включении стартера: — якорь не вращается, тяговое реле не срабатывает; — якорь не вращается или вращается слишком медленно, тяговое реле срабатывает; — тяговое реле многократно срабатывает и отключается; — якорь вращается, маховик двигателя не вращается. 2. Необычный шум стартера при вращении якоря.

ПРЕДУПРЕЖДЕНИЕПеред снятием стартера убедитесь, что указанные неисправности не вызваны иными причинами (разряд аккумуляторной батареи, окисление выводов, клемм, нарушение электрических соединений и т.п.).

Для снятия стартера с автомобиля ваз 2106 вам потребуются: ключи «на 10», «на 13», отвертка, удлинитель, торцовая головка «на 10».

ПОЛЕЗНЫЙ СОВЕТСнятие стартера выполняйте на подъемнике или смотровой канаве.

Стартер 1 установлен на двигателе справа сзади внизу под воздухозаборником 3 и теплоизоляционным щитком 2 (а — вид сверху; б — вид снизу).

1. Ослабьте затяжку хомута и снимите шланг воздухозаборника с корпуса воздушного фильтра.

2. Ослабьте затяжку хомута и снимите шланг с воздухозаборника.

3. Ослабьте затяжку нижней гайки крепления воздухозаборника на два-три оборота.

4. Отверните верхнюю гайку крепления воздухозаборника.

5. Снимите воздухозаборник.

6. Отверните две гайки крепления теплоизоляционного щитка.

7. Снизу автомобиля ваз 2106, используя удлинитель 2 и торцовую головку, отверните болт 1 крепления щитка к кронштейну правой опоры двигателя.

8. Снимите теплоизоляционный щиток.

9. Снизу автомобиля ваз 2106 отверните нижний болт крепления стартера.

10. Отверните два верхних болта крепления стартера.

11. Сдвиньте стартер вперед для удобства доступа к наконечникам проводов на тяговом реле стартера.

12. Снимите разъем с вывода тягового реле стартера.

13. Отверните гайку и снимите провод с верхнего контактного болта тягового реле.

14. Снимите стартер вверх. 15. Установите на автомобиль ваз 2106 новый стартер и снятые детали в порядке, обратном снятию.

ПОЛЕЗНЫЙ СОВЕТДля облегчения установки и при необходимости последующего снятия теплоизоляционного щитка измените способ его крепления к кронштейну правой опоры двигателя.

Подберите болт длиной 14-1б мм, аналогичный по диаметру и шагу резьбы штатному болту крепления щитка, соответствующие гайку и шайбу.

Вверните болт в приварную гайку на кронштейне правой опоры двигателя впереди автомобиля ваз 2106 так…

… чтобы на нем, как на шпильке, закрепить щиток (после установки на шпильки выпускного коллектора).

Разборка и ремонт стартера Ремонт ВАЗ 2106

Стартер на ВАЗ 2106, как и на всех других автомобилях, устройство достаточно сложное, поэтому выход из строя одного из его компонентов может привести к полной неработоспособности самого устройства. Очень часто владельцы при любой поломке стараются не заниматься ремонтом, а купить сразу новый стартер, хотя на самом деле достаточно заменить одну из деталей и он снова будет служить как прежде.

Обслуживание втягивающего реле — чиста пятаков

Одним из симптомов пригоревших пятаков втягивающего является проблемный пуск двигателя на горячую, то есть мотор может на холодную заводиться нормально, а на прогретом двигателе стартер уже отказывается крутить.

Эта процедура очень проста и лучше всего выполнять ее при снятом устройстве с автомобиля. Для этого понадобится следующий инструмент:

• Ключ рожковый на 13
• Головка глубокая торцевая на 8
• Вороток или трещоточная рукоятка

Необходимо сначала снять втягивающее, а затем открутить три гайки, которые наглядно показано на фото ниже:

Затем можно рукой надавить на болты, чтобы они вылезли наружу:

И после этого можно снимать крышку, что наглядно продемонстрировано ниже на картинке. Только имейте ввиду, что до конца она не снимается, так как ее держит тоненький проводок, так что будьте аккуратны, не прилагайте лишних усилий:

По центру, как видно на верхнем фото, находится медная пластина. Ее как-раз и необходимо будет почистить тонкой наждачной бумагой. Но это еще не все. Теперь берем ключ на 13 и откручиваем две гайки, чтобы вынуть те самые пятаки:

После чего с внутренней стороны их можно вынимать наружу:

Также, оба этих пятака необходимо почистить наждачной бумагой до блеска. Вот приведен результат проделанной работы:

И теперь можно все устанавливать на прежнее место в обратной последовательности.

Замена щеток стартера на ВАЗ 2106

В зависимости от конструкции устройства, щетки могут быть закрыты либо крышкой, либо так называемой скобой (хомутом), как это было на моем устройстве от 2101. В любом случае сложностей не возникнет, чтобы добраться до них. В первом случае необходимо будет открутить два болтика на крышке, а во втором всего один, который стягивает хомут, как показано на фото ниже:

Когда болт откручен, хомут сам соскакивает и мы получаем доступ к щеткам:

Теперь крестовой отверткой откручиваем болт крепления щетки из любого окна (всего щеток 4 штуки):

Затем необходимо отогнуть пружинку, которая прижимает щетку, и вынуть ее рукой, либо поддеть тонкой отверткой, если идет туго:

И вот так она выглядит после изъятия из своего посадочного места:

Ту же саму операцию проводим с остальными 3-мя щетками, которые демонтируются аналогично. Установка проходит в обратной последовательности.

Как разобрать стартер ВАЗ 2106 своими руками

Ключом на 10 или головкой откручиваем две гайки на крышке:

После чего снимаем крышку со шпилек, как это показано на фотографии:

После этого можно снимать обмотку вместе с корпусом, так как ее больше ничего не держит:

Как видите выше, стартер разобран на две части: обмотка с корпусом и ротор. Чтобы заменить обмотку, понадобится ударная или силовая отвертка под ключ, чтобы открутить болты с четырех сторон корпуса, как это наглядно продемонстрировано ниже:

После чего обмотка вынимается без каких-либо проблем:

Чтобы вынуть якорь, необходимо отогнуть отверткой пластиковую скобу, которая держит его в зацеплении:

После чего он без проблем вынимается:

А чтобы снять муфту привода, необходимо тонкой отверткой поддеть стопорное кольцо:

И с легкостью снять муфту:

Вот весь процесс, который пришлось проделать, чтобы разобрать стартер на автомобиле ВАЗ 2106. Для это понадобился инструмент, которые представлен ниже на фото:

Сборку и замену всех деталей производим в обратном снятию порядке.

Преимущества редукторного механизма

Редукторный стартер на ВАЗ-2107 имеет следующие преимущества перед старым изделием:

• обеспечивается более быстрый запуск мотора;
• значительное увеличение срока службы изделия;
• увеличение мощности механизма при сниженных энергозатратах;
• уменьшенные размеры и масса.

Главным преимуществом обновленной модели устройства является его повышенные параметры энергоэффективности. Благодаря этим параметрам запуск двигателя возможен даже при “подсевшей” АКБ. Пуск мотора можно осуществить не только при тепличных погодных условиях, но даже в сильные морозы, когда выполнить запуск авто с обычным стартером практически невозможно.

Механизм редукторного типа позволяет экономить заряд АКБ, поэтому такой тип изделия является, намного лучшим, чем старые конструкции. Срок службы такого изделия зависит от количества запусков двигателя, но в любом случае он прослужит дольше, чем старая модификация устройства.

Конструкция и особенности функционирования

Чтобы узнать, почему изделие является эффективным и надежным, следует рассмотреть устройство редукторного стартера. Главным отличием редукторного стартера является наличие зубчатой передачи, находящейся между якорем и бендиксом. Эффективность устройства обусловлена тем, что изделие оснащено понижающим редуктором, посредством которого можно увеличить крутящий момент. Наиболее хорошо зарекомендовали себя стартеры, основывающиеся на планетарной конструкции редуктора.

Особенности функционирования редукторного агрегата на ВАЗ-2107, ни чем не отличаются от обычного:

• На клеммы втягивающего реле подается напряжение +12В.
• В обмотке и на якоре устройства начинает протекать электрический ток.
• Втягивающее реле смещает зубчатую шестерню по валу якоря и вводит ее в зацепление с маховиком мотора, одновременно начинает крутиться сам стартер.
• Происходит вращение маховика и запуск двигателя.
• Как только питание на клеммах исчезает, реле возвращает зубчатый механизм в исходное положение, а стартер в это время отключается.

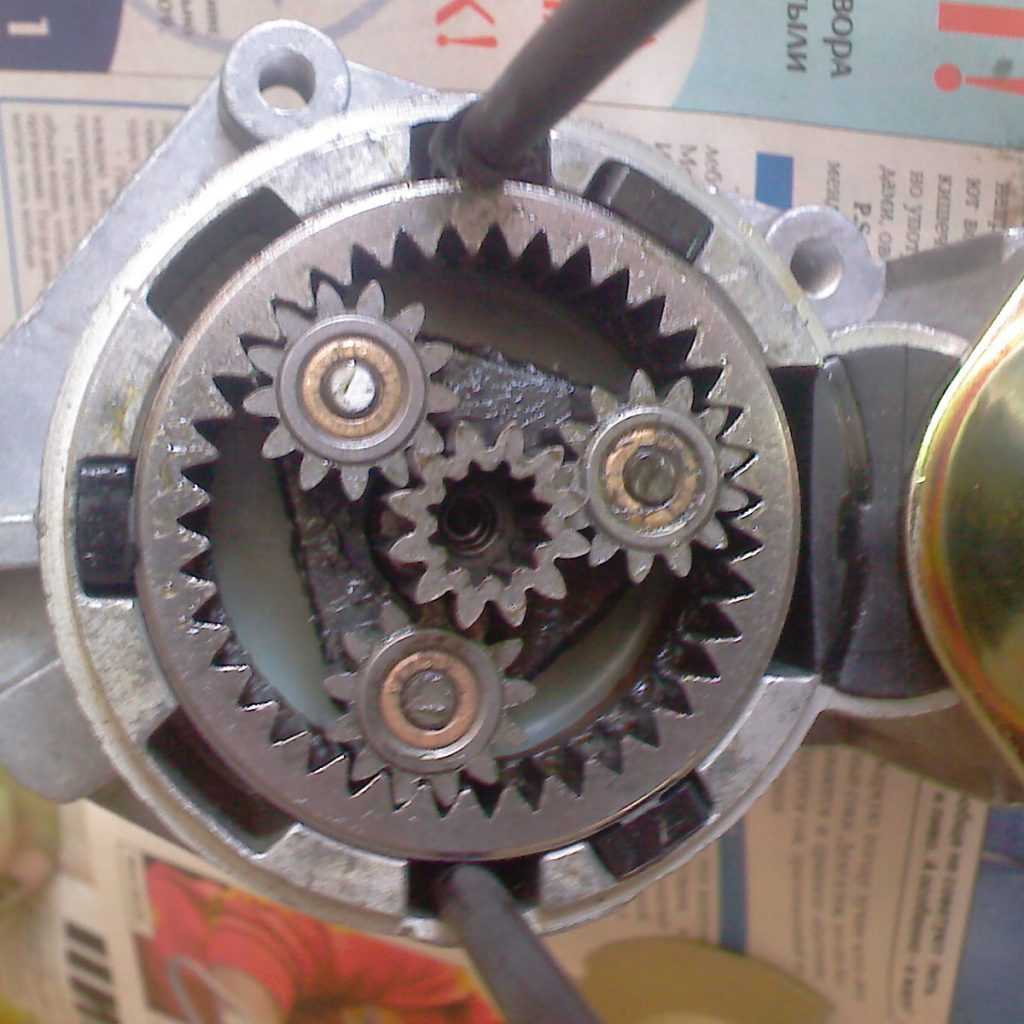

Редуктор примененный в конструкции современного устройства позволят повысить его эффективность на 50%, делая его более эффективным и надежным. Таким образом, существенно снижается нагрузка на АКБ.

Особенности монтажа редукторного стартера

Если старый стартер постоянно беспокоит, то сейчас самое время его заменить на более современную модель. Для замены на ВАЗ 2107 потребуется воспользоваться стандартным набором инструментов. Процесс замены очень прост, и не потребует специальных навыков. Новый агрегат устанавливается взамен старого без каких-либо переделок.

1. Изначально следует обязательно отсоединить клемму “минус” от АКБ.
2. Используя гаечный ключ на “13”, необходимо вывинтить болты крепления изделия, а также кронштейн силового провода.
3. С управляющего провода извлекается штекер.
4. Теперь можно демонтировать старое изделие.
5. Новое изделие становится на место старого идеально, несмотря на существенное несоответствие размеров.
6. Приступаем к затяжке болтов крепления изделия.
7. Не забываем установить на место силовой провод, после чего зафиксировать его гайкой.
8. Теперь можно подключать АКБ и приступать к запуску мотора.

Вы будете приятно удивлены функционированию такого маленького, но надежного помощника. Редукторный стартер не подводит зимой, его можно использовать для частых пусков двигателя

Последнее, что немаловажно упомянуть, так это стоимость механизма. Несмотря на его размеры, стоит редукторный механизм на ВАЗ 2107 около 2500-3500 рублей. Но лучше заплатить и наслаждаться новым механизмом, нежели продолжать жить в мучениях со старым

Данный механизм производят для всего ряда семейства “Жигули”, что позволяет существенно улучшить пусковые параметры мотора. После замены проблемы с затрудненным запуском мотора при слабом заряде батареи будут уже не так актуальны, поэтому требуется поспешить за новым механизмом

Но лучше заплатить и наслаждаться новым механизмом, нежели продолжать жить в мучениях со старым. Данный механизм производят для всего ряда семейства “Жигули”, что позволяет существенно улучшить пусковые параметры мотора. После замены проблемы с затрудненным запуском мотора при слабом заряде батареи будут уже не так актуальны, поэтому требуется поспешить за новым механизмом.

Ремонт стартера

Вполне понятно, что не любой ремонт электрооборудования автомобиля, и, в частности стартера, можно выполнить самому. Для этого вам потребуется прозвонить обмотку, это потребуется для того, чтобы определить правильно неисправность. Если вы всё же решили ремонтировать стартер сам, стоит узнать, как правильно снять и разобрать стартер ВАЗ 2107.Установив свой автомобиль на эстакаду или смотровую яму, нужно отсоединить провод от минусовой клеммы аккумулятора. Дальнейшие действия будут зависеть от того, какой тип двигателя у вашей машины — карбюраторный или инжекторный.

Карбюраторный двигатель

• В этом случае нужно снять корпус воздушного фильтра, предварительно отсоединив и сняв датчик ДМРВ (датчик массового расхода воздуха).
• Затем, используя плоскую отвёртку, необходимо извлечь из кронштейнов резинки-держатели, фиксирующие фильтр.
• Требуется извлечь из держателя и водозаборник, отсоединив его от патрубка фильтра.

Ремонт стартера в карбюраторном двигателе

Инжекторный двигатель

• В первую очередь нужно снять грязезащитные щитки – основной и дополнительный. Используя торцовый ключ на 8, отворачиваете 4 винта переднего и 4 винта бокового крепления основного щитка, и ещё 2 болта сзади дополнительного. У нижнего винта другой размер, для его снятия потребуется торцовый ключ на 10.
• Далее, уже торцовым ключом на 13, с удлинителем, необходимо отвернуть болты, фиксирующие стартер и картер сцепления. Затем те болты, которые крепят стартер к растяжке впускного патрубка и кронштейну, который держит жгут проводов датчика лямбда – зонд.
• Затем, аккуратно убрав растяжки впускного трубопровода и 13 ключом отвернув гайку выпускного коллектора, снимаем щиток.

Внимание: Дальнейшие действия одинаковы для обоих типов двигателя ВАЗ 2107

• Отсоединяется провод от плюсовой клеммы аккумулятора и с контактного стержня снимается наконечник.
• Освобождаем от провода 50 вывод тягового реле и бережно вынимаем стартер.
• Перед разборкой стартера, следует тщательно очистить его от пыли и жирного налёта.
• В первую очередь следует проверить втягивающее реле. Это довольно просто. После подсоединения 50 вывода реле к плюсовой клемме аккумуляторной батареи, а корпуса снятого стартера к её минусовому выходу, станет сразу понятно, есть ли проблема в реле. Если оно рабочее, будет слышен щелчок выдвигаемой якорем шестерни.
• Чтобы проверить целостность обмоток, придётся снять со стартера крышку и отсоединить щёточный узел. Дальше потребуется использовать прибор, называемый омметром. Он поможет проверить, есть ли замыкание обмоток на корпус стартера. Для этого нужно один щуп прибора соединить с корпусом, а второй – попеременно подсоединять к каждой обмотке.
• Если не выявили проблем на обмотках, нужно достать якорь. Чтобы это сделать, необходимо отвернуть болты крепления кожуха стартера, снять стопорную шайбу и прокладки. Потом отвинчиваем две гайки и снимаем заднюю крышку. Освобождаем корпус обмотки статора от шпилек. Теперь стартер разобран на части.
• Отвернув гайку оси вращения эксцентрика и вынув её из корпуса, отсоединим якорь. Затем нужно снять со шпилек корпус якоря, убрав его сцепление с вилкой рычага бендикса.
• Вот и разобран стартер на детали, теперь легко заменить вышедшие из строя запчасти, или их отремонтировать.

После устранения всех неполадок и замены износившихся элементов, установив ВАЗ 2107 стартер, ремонт электрической части автомобиля можно считать успешно завершённым.

стартер автомобиля ВАЗ 2106 — устройство, особенности конструкции

На автомобили ваз 2106 в настоящее время в основном устанавливают стартер 35.3708 (рис. 9.7) с торцовым коллектором. На части выпускаемых автомобилей ваз 2106 могут быть установлены стартеры производства Германии или Белоруссии. Эти стартеры взаимозаменяемы со стартером 35.3708 по своим характеристикам и установочным размерам. Техническая характеристика стартера ваз 2106 Тип стартера… СТ-221 или 35.3708 Номинальная мощность, кВт………………1,3 Потребляемая сила тока при номинальной мощности, А…………………………260 (290*) Потребляемая сила тока в заторможенном состоянии, не более, А… 500 (550*) Потребляемая сила тока на холостом ходу (без реле)*, А, не более…………….35 (60*) ______________________ *Для стартера 35.3708.

В 70-80-х г. применялся стартер СТ-221 с цилиндрическим коллектором. Такой стартер отличался от стартера 35.3708 устройством задней части и обмоткой статора, которая состояла из двух шунтовых и двух сериесных катушек (у стартера 35.3708 в обмотке статора одна шунтовая и три сериесные катушки). По своим характеристикам и установочным размерам стартер 35.3708 полностью взаимозаменяем со стартером СТ-221. На сайте рассмотрен ремонт стартера 35.3708 как более распространенного в настоящее время. Стартер 35.3708 состоит из корпуса 17 с обмотками возбуждения (статора), якоря 19 с приводом, двух крышек 6 и 15 и тягового электромагнитного реле. Крышки и корпус стянуты в единое целое двумя болтами (у стартера СТ-221 — двумя шпильками), ввернутыми в крышку 6. У статора имеется четыре полюса 18 с катушками обмотки. Три катушки обмотки (сериесные) соединены с обмоткой якоря последовательно, а одна (шунтовая) — параллельно. Якорь состоит из вала, сердечника с обмоткой и коллектора. Вал якоря вращается в двух металлокерамических втулках, пропитанных маслом и запрессованных в крышки. На переднем конце вала установлен привод стартера, состоящий из роликовой обгонной муфты и шестерни 1. Назначение муфты — передавать крутящий момент от вала якоря стартера к венцу маховика при пуске двигателя, а после пуска, работая в режиме обгона, не допускать передачи крутящего момента от маховика на якорь. Электромагнитное реле стартера прикреплено болтами к передней крышке 6. Магнитную систему реле образуют фланцы реле, ярмо (окружающее обмотку) и сердечник. Внутри магнитной системы находится обмотка 8 реле. При включении стартера якорь 7 реле втягивается и передвигает рычагом 5 привод с шестерней 1, вводя ее в зацепление с венцом маховика. Одновременно пластиной 9 замыкаются контактные болты 11 реле, и включается питание обмоток стартера. Схема соединений стартера дана на рис. 9.8. При включении стартера напряжение от аккумуляторной батареи через выключатель зажигания подается на обмотки тягового реле стартера (втягивающую Р1 и удерживающую Р2). После замыкания контактов тягового реле втягивающая обмотка отключается. Полезные советы Чтобы избежать многих неисправностей стартера, при его эксплуатации на автомобиле ваз 2106 соблюдайте ряд простых правил. При пуске двигателя включайте стартер не более чем на 10-15 с и повторно через 20-30 с. Непрерывная длительная работа стартера может привести к перегреву обмоток якоря и статора. Если после трех попыток двигатель на автомобиле ваз 2106 не заводится, то следует проверить и устранить неисправности в системах питания двигателя или зажигания. После пуска двигателя немедленно выключайте стартер, так как длительное вращение шестерни привода маховиком (особенно при закрытой воздушной заслонке или нажатой педали акселератора) может привести к заклиниванию обгонной муфты стартера. Не допускается передвигать автомобиль ваз 2106 при помощи стартера. Это вызывает его значительную перегрузку и повреждение.

Рис. 9.7. Стартер 35.3708 ВАЗ 2106: 1 — шестерня привода; 2 — обгонная муфта; 3 — поводковое кольцо; 4 — резиновая заглушка; 5 — рычаг привода; 6 — крышка со стороны привода; 7 — якорь реле; 8 § обмотка реле; 9 — контактная пластина; 10 — крышка реле; 11 — контактные болты; 12- коллектор; 13 — щеткодержатель; 14 — втулка вала якоря; 15 — крышка со стороны коллектора; 16 — кожух; 17 — корпус; 18 — полюс статора; 19 — якорь; 20 — промежуточное кольцо; 21 — ограничительное кольцо

Рис. 9.8. Схема соединений стартера ВАЗ 2106: 1 — аккумуляторная батарея; 2 — втягивающая обмотка тягового реле; 3 — выключатель зажигания; 4 — удерживающая обмотка тягового реле; 5 — стартер; 6 — генератор

Что делать в первую очередь?

Разборка механизма – не первоочередная задача, так как питание стартера связано с аккумуляторной батареей, то и начинать надо с нее. Если автомобиль не слишком старый, вряд ли проблемы будут лежать в устройстве самого стартера. Достаточно произвести очистку контактов аккумулятора или самого устройства, чтобы все снова заработало в нужном режиме.

Сложности начинаются, когда машина отработала солидный срок и ее эксплуатация не была деликатной. Если после полной проверки электрооборудования вашего ВАЗ 2107 стартер так и не заводится или продолжает работать с перебоями, значит, причина находится внутри устройства и необходимо снять и разобрать стартер. На этой модели как в карбюраторном, так и в инжекторном исполнении, он установлен довольно-таки неудобно. Чтобы к нему нормально подобраться, придется загнать автомобиль на эстакаду либо смотровую яму.

Разборка стартера ВАЗ 2107

После того как отключено зажигание, можно приступать к «операции». Проводить ее нужно в следующем порядке:

• снимаем с аккумулятора клемму «масса»;
• если снизу имеется защитный грязевой кожух, то необходимо демонтировать и его;
• снять электропровода со втягивающего реле;
• откручиваем три крепежных болта (два верхних, один нижний);
• снимаем стартер.

Как видите, ничего сложного. Единственное, в случае инжекторной модели механики советуют снять еще и растяжки впускного патрубка. Теперь предстоит разборка самого устройства.

Зачем нужен стартер и особенности его конструкции

Стартер (от анг. слова start – начинать) – обязательный агрегат для запуска двигателя, который принудительно вращает маховик коленвала до необходимых для самостоятельной работы оборотов.

Он является 4-х полюсным электромотором постоянного тока, берущим энергию от аккумулятора. Стартер необходим для запуска двигателя любого автотранспорта и получает питание от АКБ при поворачивании ключа в замке зажигания.

Основные компоненты стартера:

• корпус – деталь из стали в форме цилиндра, в которой располагается обмотка и сердечники;
• якорь – имеет форму оси и сделан из высокопрочной стали, в нем закреплены коллекторные пластины и обмотка;
• втягивающее реле, подающее питание на стартер при повороте ключа в замке зажигания и выталкивающее бендикс;
• щетки и щеткодержатели – подают необходимое напряжение на коллекторный узел якоря, повышая мощность мотора при раскручивании ДВС;
• приводная шестеренка и бендикс (обгонная муфта).

Несмотря на огромный ассортимент электромоторов, существует всего два их вида, отличающихся наличием редуктора.

Самым современным вариантом электромагнитного мотора является редукторный, к главным преимуществам которого можно отнести возможность его работы даже при невысоком заряде аккумуляторной батареи и наличие постоянных магнитов, уменьшающих проблемы с обмоткой.

Главными недостатками такого агрегата являются низкая прочность шестерни и невозможность ремонта, что приводит в случае поломки к дорогостоящей покупке.

Стартеры, не содержащие в своей конструкции редуктора, прямо воздействуют на вращающую шестеренку.

Основными достоинствами такой разновидности стартера являются:

• одновременное зацепления маховика с шестеренкой, позволяющее максимально быстро запустить ДВС;
• прочность и продолжительная эксплуатация;
• возможность самостоятельного устранения поломок и наличие необходимых запчастей практически в любом автомагазине;
• практически не зависит от влияния электрического тока, что уменьшает возможность поломок.

К минусам безредукторных стартеров относятся:

• трудности с запуском в большие морозы;
• значительная масса агрегата;
• высокие энергозатраты, приводящие в ряде случаев (при наличии неисправностей в системе запуска или иных узлах) к сильному разряду АКБ и невозможности запуска ДВС без подзарядки;
• достаточно высокие цены на запчасти.

Основные причины неисправности стартера

Причины, по которым на инжекторе или карбюраторе ВАЗ-2107 перестает работать узел и требуется его снятие и разборка:

1. Аккумулятор. Батарея на карбюраторных и инжекторных ДВС может разрядиться полностью либо выйти из строя. Возможно, АКБ разряжена не до конца, но оставшегося заряда недостаточно для прокручивания стартерного механизма и коленвала. Проблема разряда решается методом подзарядки, а неисправный аккумулятор придется менять на новый.
2. Окисление контактных частей на батарее. При наличии окисления на выводах устройства появится белый налет. Его надо аккуратно удалить с помощью щетки либо мелкозернистой наждачной бумаги.
3. Неисправность контактных составляющих стартерного узла. Возможно, они повреждены или на них появился нагар. На контактах механизма может образоваться окисление.
4. Произошел обрыв в обмотках устройствах либо электрической цепи, к которой подключен узел. Потребуется детальная диагностика и прозвон электролиний.
5. Износился щеточный узел либо произошло подгорание коллекторного устройства. Такие проблемы решаются путем замены составляющих элементов.
6. Появление замыкания в обмотках либо на держателе щеток. Замыкание свидетельствует о неисправностях в электрической составляющей. Нужна прозвонка.
7. Неполадки в работе втягивающего реле. О такой неисправности сообщат многократные щелчки либо произвольное отключение устройства. Проблема, как правило, обусловлена снижением величины напряжения в бортовой сети машины. На реле надо проверить контакты.
8. Неисправности в работе бендикса. Этот элемент называется муфтой свободного хода.
9. Повреждение зубчиков приводного механизма либо маховика. Изношенные элементы подлежат замене.
10. Износ подшипниковых устройств либо пружинных элементов втягивающего реле. Эта деталь обычно не подлежит ремонту, поэтому ее надо менять.

О причинах неполадок в работе стартерных механизмов рассказал канал Автоэлектрика ВЧ.
