Дует холодный воздух из печки ваз-2109 низкая и высокая панель: причины, ремонт - сайт о знаменитом отечественном автомобиле гранта

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

2 ряда трубок.
2 ряда охлаждающих пластинок.
2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

https://youtube.com/watch?v=rg_H57YcEdM

Почему печка дует холодным воздухом?

Если перестал греть радиатор печки на ВАЗ-21099, скорее всего, нарушилась циркуляция охлаждающей жидкости в нём. Эта неполадка также вызвана рядом причин, рассмотрим их:

Вполне возможно, что устарела охлаждающая жидкость, и в результате этого потеряла свои свойства. Заметим, что период её эксплуатации составляет примерно пять лет. Если в течение этого времени тосол или антифриз ни разу не менялись, их структура начинает разрушаться с образованием осадка, который оседая на магистралях охлаждения, препятствует нормальной работе системы. Также этим осадком забивается радиатор, трубки и патрубки отопителя, из-за чего он перестаёт нормально функционировать и отдавать тепло. Поэтому необходимо освободить систему от старой жидкости охлаждения полностью слив её, а потом промыть, используя специальный промывочный состав. Такая жидкость заливается в систему охлаждения, после чего запускается силовой агрегат. Производитель на упаковке указывает, сколько времени требуется использовать промывочный состав в системе при работающем двигателе до его слива. После того как промывка слита (она, как правило, вытекает из системы довольно грязная), следует залить новую охлаждающую жидкость в соответствии с регламентом производителя, и проверить работоспособность отопителя. Если после этого всё равно не греет печка, значит, забит её радиатор. Если же после его чистки и промывки работоспособность так и не восстановлена, придётся покупать новый радиатор.

Одним из наиболее уязвимых элементов системы охлаждения является краник печки, управление которым осуществляется из салона автомобиля посредством специального рычажка на панели отопителя. Рычажок и краник имеют тяговое соединение. Необходимо проверить работоспособность краника. Делается это так: передвигаем рычажок, при этом контролируя открытие и закрытие краника. Если же краник остаётся неподвижным либо открывается/закрывается не полностью, значит, нужна регулировка тяги.
Плохо греет либо и вовсе не работает печка ВАЗ-21099 по причине падения уровня тосола в системе охлаждения. Из-за этого внутри радиатора отопителя скапливается воздух, и он практически не функционирует (слабо отдаёт тепло). Для устранения этого потребуется лишь восполнить уровень «охлаждайки» в системе и постоянно его контролировать.
Завоздушенность охлаждающей системы силового агрегата также является распространённой причиной. Карбюратор имеет патрубок подогрева, который необходимо отсоединить, поскольку он является верхней точкой системы, соответственно, воздушная пробка образовывается именно там. Следующим шагом нужно освободить систему от воздуха, для этого следует снять крышку расширительного бачка и продуть его. Со шланга, который ранее был снят с карбюратора, начнёт выходить воздух, но как только вместо него польётся охлаждающая жидкость, шланг нужно одеть на место. Завоздушенность системы устранена.
Причиной неисправности отопителя ВАЗ-21099 может быть вышедший из строя термостат, из-за него силовой агрегат не набирает необходимую температуру (90 градусов).
Выход из строя помпы лишает систему охлаждения циркуляции жидкости. При этом мотор закипает, а из воздуховодов дует холодный воздух. В этом случае рекомендована замена помпы.

Как видно, причин плохой работы печки в автомобиле ВАЗ-21099 несколько, при этом каждая из них является следствием других неисправностей.

Элементы устройства

Печка на ВАЗ-2106 включает в себя следующие основные компоненты:

дефлекторы;
тяги крана печки;
крышки воздухопритоков;
воздуховоды для лобового стекла;
радиатор;
кожух радиатора;
отводные трубы;
подводные;
кран печки;
крышка распределителя воздуха;
электрический двигатель вентилятора;
крыльчатку вентилятора;
добавочные резисторы;
воздуховоды внутренней системы вентиляции;
рычаг крышки распределителя;
кронштейны;
ручка управления крышкой;
ручка управления краном;
тяги крышки воздухопритоков.

Эти элементы представляют собой устройство отопителя на автомобиле ВАЗ-2106.

Конструкция и принцип работы

Салонный отопитель на автомобиле ВАЗ-2106 является компактным агрегатом, к основным составляющим элементам которого относят:

мотор печки;
вентилятор с крыльчаткой;
радиатор;
заслонку для распределения воздушных потоков;
кран печки с регулирующими рычагами.

ВАЖНО! Если в схеме радиатора печки ВАЗ-2106 были обнаружены течи, тогда по возможности замените радиатор на новый. Его ремонт сложный, плюс не всегда приносит положительный результат. Это скорее временная мера

Это скорее временная мера.

Устроена печка на автомобиле ВАЗ-2106 достаточно просто, но новичкам справиться с задачами по её ремонту может оказаться невыполнимой задачей. Это не так. Особенно если вы будете знакомы с устройством и конструктивными особенностями отопителя.

Стандартный, то есть заводской для ВАЗ-2106, отопитель имеет сравнительно компактные размеры, однако эффективно охлаждает жидкость и прогревает салон. Это отмечают многие владельцы отечественной классики. Включение и управление интуитивно понятное.
На ВАЗ-2106 используется самая распространённая конструкция отопительной системы среди российского автопрома, а местами и советского. Основой выступает жидкостная система охлаждения главного двигателя.
Основными элементами отопительной системы являются печка, соединения с элементами управления (краники, рычаги), магистрали и радиатор.
Заслонки и кран отопителя соединяется с устройством управления с помощью упругой и гибкой тяги.
При переводе верхнего элемента в верхнюю предельную позицию, кран открывается полностью, что обеспечивает максимальное количество поступающей охлаждающей жидкости в систему отопления через радиатор.
Если в аналогичную позицию перевести нижнее устройство управления, тогда заслонка воздухозаборника окажется открытой до предела. Так через печку в систему отопления будет направлен максимальный воздушный поток.
Дефлекторы, выполненные из пластика, могут менять угол обдува в салоне ВАЗ-2106. Тем самым водитель и передний пассажир регулируют направленность создаваемых воздушных потоков при обогреве или обычном проветривании.
Крышка распределения потоков воздуха не соединена с системным переключателем управления отопителем. Эта заслонка позволяет регулировать степень закрытия или открытия рычажным девайсом. Подобная конструкция обеспечивает дополнительный комфорт водителю автомобиля ВАЗ-2106 при регулировании работы системы отопления.
Устройство предусматривает наличие трехпозиционного тумблера, предназначенного для регулирования объёмов воздушных потоков, проходящих через печку. Регулятор позволяет выбирать между двумя диапазонами вращения вентилятора отопителя — от минимального до максимального.

ВАЖНО! Никогда не включайте электровентилятор отопителя, если заслонка воздухозаборника при этом находится в задвинутом состоянии, а кран открыт

Особенности подключения печки

На ВАЗ-2106 используется электрический двигатель Мэ 255. Это электромоторчик постоянного тока, который возбуждается от постоянного магнита. Несколько нюансов схемы подключения отопителя ВАЗ-2106:

При подключении к питающей цепи электромотор добавочного резистора, вал якоря начинает прокручиваться, но с меньшей частотой.
Резистор фиксируется парой пружинных шайб внутри кожуха вентилятора печки.
При температуре 20 градусов показатели сопротивления резистора составляют 1,5 Ом.
При выходе из строя электродвигателя его следует заменить;
Ремонт заключается только в очистке коллектора или нанесении смазки на подшипники.
В норме параметры номинального напряжения в схеме составляют 1 В.
Показатели номинальной мощности — 2 Вт.
Частота вращения вала электромотора — 3000 об/мин (при условиях напряжения 12 В).

Отопительное оборудование сравнительно простое по своей схеме и конструкции, потому большинство автовладельцев ВАЗ-2106 предпочитают осуществлять ремонт своими руками.

Схема отопителя

Отопитель монтируется в салоне под приборной панелью по средствам гаек на болты, которые приварены к коробке воздухопритока. Разогреваемый в отопителе воздух по средством каналов (воздуховоды) поступает внутрь салона. Воздуховоды располагаются снизу приборной панели и имеют уплотнительные прокладки.

Если вы планируете проводить ремонтные, профилактические работы, менять вышедшие из строя компоненты своими руками, вам обязательно необходимо изучить устройство печки, познакомиться с расположением компонентов.

Ориентируясь на приведенную ниже схему, мы познакомим вас с устройством печки ВАЗ 2109.

Схема

Номер элемент	Что это
1.	Скоба фиксации кожухов печки
2.	Заслонка для управления отопителем
3.	Левый кожух печки
4.	Тяга заслонки для подогрева зоны ног
5.	Уплотнительная прокладка радиатора
6.	Радиатор
7.	Прокладка уплотнительная печки
8.	Электромотор печки
9.	Кожухи вентилятора отопителя
10.	Рабочее колесо вентилятора
11.	Заслонка обогрева
12.	Воздуховод для подогрева лобового стекла
13.	Воздуховод бокового сопла
14.	Боковое сопло
15.	Заслонка центрального сопла
16.	Толкатель (лопаток);
17.	Ось лопатки
18.	Непосредственно сама лопатка
19.	Рычаг закрытия центрального сопла
20.	Тяга заслонки подогрева лобового стекла
21.	Рычаг изменений направлений потоков воздуха
22.	Ручка управления подогревом воздуха
23.	Ручка для подачи воздуха на лобовое стекло
24.	Ручка для подачи воздуха к ногам
25.	Кронштейн рычажков управления
26.	Скоба фиксации оболочки тяги
27.	Тяга управления краном печки
28.	Тяга заслонки управления печкой
29.	Заслонка подогрева зоны ног
30.	Ось рычажков управления воздухом
31.	Винтовой стяжной хомут
32.	Клапан крана печки
33.	Корпус крана отопителя
34.	Рычажок клапана
35.	Шланги соединения крана с радиатором печки
36.	Воздуховод внутренней вентиляции
37.	Окна подогрева для ног задних пассажиров
38.	Кран печки
39.	Окно для подогрева зоны ног водителя
40.	Облицовка центральной стойки
41.	Внутренняя полость центральной стойки
42.	Воздуховод вытяжной вентиляции
43.	Обшивка центральной стойки
44.	Облицовка дефлектора вытяжки
45.	Клапан из резины
46.	Корпус дефлектора
47.	Дефлектор вытяжной вентиляции
I	Отопитель
II	Схемы работы печки
III	Кран печки
IV	Вытяжная вентиляция салона

Познакомившись с компонентами печки ВАЗ 2109, давайте подробнее узнаем, как здесь все устроено и функционирует.

Расположение устройства

Расположение тросиков

Подробнее о том, как осуществляется этот процесс, узнайте из видео ниже (автор ролика — канал Ремонт Двигателя! И интересное!).

Итак, подготовьте плоскогубцы и демонтируйте верхнюю часть торпедо. Кстати, без демонтажа можно и обойтись, но так вы сможете наглядно увидеть, где находится центральная заслонка отопителя ВАЗ-2109, оценить её состояние и проконтролировать процесс регулировки. После снятия панели отыщите трос крепления, который находится справа от педали акселератора и, воспользовавшись плоскогубцами, аккуратно выгните проволоку.

В «девятке» система отопления ВАЗ действует при помощи электропривода. В руководстве по эксплуатации ВАЗ 2109 высокая панель приведена электросхема работы печки. Схема подключения отопителя салона состоит из:

электродвигателя вентилятора;
замка зажигания, что осуществляет включение печки;
переключателя режимов работы;
дополнительного резистора;
монтажного блока предохранителей (за печку в «девятке» отвечает предохранитель F4).

Kia Rio 2021 СКИДКА 190 000 РУБ.

Официальный дилер
Кредит 4,5%
Рассрочка
Trade-In
95% одобрений
Без первоначального взноса

Первое что нужно сделать — это обесточить автомобиль. Для этого достаточно снять минусовую клемму с аккумулятора.
Снимите накладку панели в районе пепельницы, магнитолы и крепления рычагов управления печкой — для этого открутите 4 болта-крепления.
Отсоедините провода от всех переключателей: света, противотуманок, магнитолы и т. д.
Отодвиньте передние сиденья до конца назад или, вообще, снимите, чтобы они не мешали.
Снимите фиксаторы для ремней безопасности на полу. Также уберите пластиковую обшивку, на которой держится пыльник рычага переключения передач

Из-под этой обшивки нужно будет достать нижний воздуховод.
Очень осторожно отсоедините зажимы от крана, а потом и сами тросики. Чтобы было удобно, для начала отсоедините тягу заслонки обогрева ног (3), потом тягу заслонки обогрева лобового стекла (14), потом тягу, управляющую краном (19) и тягу, затем управляющую заслонкой (20).

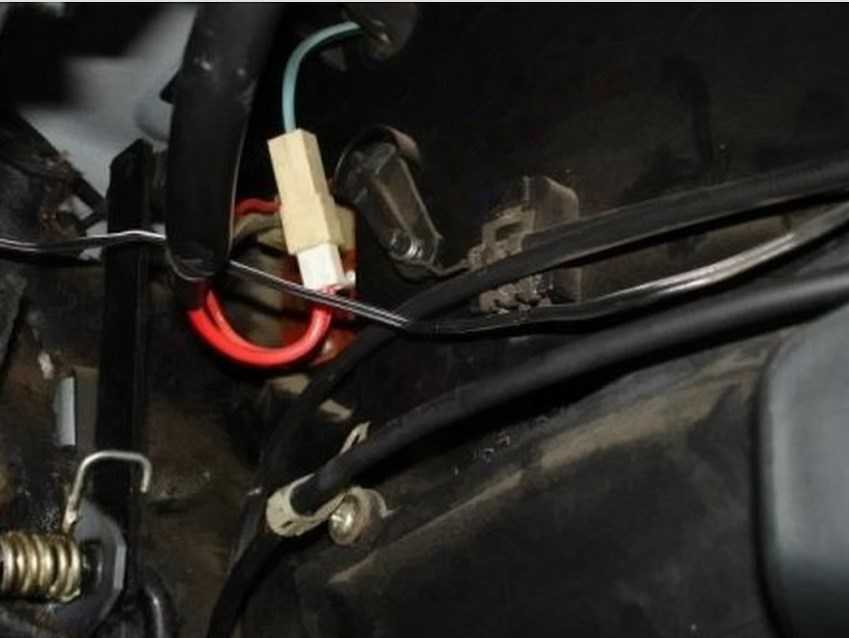

С обратной стороны отопителя отсоедините провода, управляющие скоростью вентилятора, и крепления проводов, ламп подсветки и рычагов.
Не быстро, чтобы не повредить, опустите по диагонали вниз рычаг управления отопителем .
Теперь можно снимать трос и заменить его на новый.

Как известно, на Ваз 2109 отопление салона обеспечивается воздухом, подогреваемым радиатором. На Ваз 2109 отопление и вентиляция салона взаимосвязаны и представляют некую особую систему.В данной статье мы рассмотрим общие принципы работы системы отопления и вентиляции Ваз 2109.

Как и большинство ремонтных мероприятий, данная процедура проводится на эстакаде.Замена предусматривает наличие следующих инструментов:

Емкость для слива охлаждающей жидкости;
Классический набор ключей и отверток;
Герметик;
WD – 40;
Новый кран с комплектом резиновых прокладок.

Порядок работы:

1. Выставить автомобиль ВАЗ 2109;
2. Подставить подготовленную пустую тару под мотор и, открыв сливное отверстие, дать стечь охлаждающему веществу;
3. Далее, надо открутить патрубки, проходящие от двигателя до отопителя. Для этого достаточно ослабить скрепляющие хомуты. Бывает, что они не поддаются, тогда есть смысл применить «ведешку», и зачистить резьбу болтов крана;
4. Снять патрубки, и слить остатки тосола;
5. Удалить боковую накладку торпеды в салоне машины. Здесь тоже открутить патрубки;
6. Затем, работая ключом «на 10», ослабить и открутить крепежные гайки краника. Он находится под машиной. Снова продолжить работу в салоне автомобиля и со стороны пассажирского сиденья подтянуть краник. Затем снять фиксатор. Отсоединить тросик управления;
7. Следующий этап – установка нового крана. Прежде всего, его надо подсоединить к тросику управления. Теперь поставить на место пружинный фиксатор. Затянуть крепления. Устанавливая патрубки использовать герметик.

Где находится система отопления на отечественной девятке? Как разбирать и снимать шланги для ремонта, по каким причинам устройство может переставать работать? Если не греет печка ВАЗ 2109, в первую очередь нужно разобраться в причинах, по которым это происходит.

Радиаторное устройство для отопительной системы

Замена радиатора печки ваз 2109 — Лада мастер
Что делать, если плохо греет печка ВАЗ 2105
Ремонт генератора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Стартер 2108, как сделать ремонт своими руками. Как отремонтировать стартер ВАЗ 2108. Ремонт и замена стартера на ВАЗ 2108.

Что необходимо чинить?

Устройство и схема печки ВАЗ 2109 довольно ожидаемы для данной модели и имеют много сходных черт с предыдущими выпусками (рис. 1).

Вентиляция салона ВАЗ 2109 приточно-вытяжная, осуществляемая посредством специальных отверстий в накладках лобовых стекол. При этом воздух без труда выходит наружу, однако при попадании внутрь задерживается с помощью специальной накладки. Благодаря этому удается существенно улучшить теплоизоляцию в салоне.

Устройство печки ВАЗ 2109 довольно просто и включает в себя:

Как правило, воздух для пассажиров ВАЗ 2108-2109 поступает через сопла: центральное, правое и левой. От бесконтрольного попадания воздуха они защищены заслонкой со специальным пенополиуретановым уплотнителем. Кроме того, водители ВАЗ 2108-2109 могут регулировать интенсивность подачи: достаточно открыть или плотнее закрыть заслонку. Если есть желание, можно изменить и направление движения воздуха.

Устройство печки ВАЗ позволяет системе обеспечивать контрольные условия пассажирам и водителю даже при температуре воздуха в -20°С:

+25°С — в области ног каждого присутствующего;
+20°С — непосредственно в салоне автомобиля ВАЗ 2109.

Таким образом, путешествовать на отечественном ВАЗ 21099 становится реальным в любое время и при любой погоде.

Как бороться с неисправностями системы охлаждения

Ремонт в большинстве случаев состоит в замене деталей. Находим причину поломки, после чего заменяем неисправную деталь.

Постоянное понижение уровня ОЖ в бачке. Если протекает тосол, нужно провести проверку патрубков системы охлаждения и термостат, какая-то из этих деталей имеет повреждения, замените неисправную на новую.
Возможно, из строя вышел датчик температуры возле блока цилиндров, проверьте его контакты, переподключите. Если не помогло — замените датчик.
Иногда в радиаторе образуется воздушная пробка, которая не дает ОЖ передвигаться по каналам. Как выгнать воздух из системы охлаждения? Прогрейте радиатор и прощупайте рукой в перчатке его тело. Если в каких-то местах он холодный, значит там пробка. Нам понадобится верхний патрубок (шланг), который ведет к радиатору. Заливаем полный бачок тосола, включаем двигатель. Патрубок нужно слегка отгибать, воздух понемногу будет выходить сам. Чтобы воздушная пробка в системе охлаждения пропала, потребуется очень аккуратно проделывать эту процедуру. Воздух выйдет, когда из патрубка польется тосол, а сама трубка нагреется.
Если причина в прокладке головок блока цилиндров, вы можете не сразу обнаружить неисправность. Количество ОЖ в бачке будет постепенно уменьшаться, что практически незаметно. Одним из признаков этой неисправности будет мутный цвет масла, который возникает после того, как тосол попадает в поддон картера.

Отремонтировать подобную неисправность можно таким образом:

найдите карбюратор, от которого следует отключить контакты и тросики газа;
отключается тросик воздушной заслонки;
извлекаются патрубки;
снимается трамблер;
откручиваются 3 болтовых крепления распределителя ГБЦ;
сливается жидкость охлаждения;
снимаем все, что мешает добраться до прокладки;
крышка снимается после того, как вы открутите 2 гайки и головку;
демонтируется старая прокладка, затем устанавливается новая, после чего производится сборка в обратном порядке.

Это самые простые варианты борьбы с неисправностями, которые приводят к перегреву движка ВАЗ 2109. Более сложный ремонт лучше проводить на СТО. Если вы на ходу заметили, что температура ОЖ возросла до 120ºС, единственный способ охладить двигатель — свернуть на обочину и выключить движок при первой же возможности.

Замена

Прежде чем приступить к замене устройства, обязательно оцените состояние нового агрегата.

Ошибка многих — это покупка окрашенных радиаторов. Может они выглядят презентабельнее, но на практике обладают ухудшенной теплопроводностью. Причем разница с неокрашенным радиатором существенная. Не покупайте такие устройства.

Замена радиатора отопителя может быть выполнена двумя методами:

Со снятием панели приборов;
Без снятия приборной панели.

Снимая панель, работа проводится легко и довольно удобно. Но придется потратить на это не меньше 6-8 часов, в зависимости от вашего уровня подготовки.

Второй метод не требует снятия панели, из-за чего процедура усложняется. Зато на работу уходит буквально 2 часа.

Большинство автовладельцев хотят сделать все быстро, но качественно. Процесс демонтажа панели занимает много времени, требует внимательной возни с каждым крепежом. Потому оптимальный для большинства вариант — без снятия приборной панели.

Потому именно о нем подробно расскажем.

Для работы вам потребуется:

Трещотка;
Набор головок;
Набор отверток (плоские и крестовые);
Емкость для слива тосола объемом 8-10 литров;
Резиновые перчатки для защиты;
Гаечные ключи;
Гараж с ямой.

Когда все готово, и вы настроились на работу, можно приступать.

Залезайте в яму под автомобиль, предварительно включив ручной тормоз, поставив опоры под колеса и сняв минусовую клемму с аккумуляторной батареи. Все во имя безопасности.
Слейте жидкость охлаждения из радиатора, открутив сливную пробку.
Далее, слив тосол из радиатора, вы заполните емкость примерно на 2 литра. Переходим к сливной пробке на двигателе. Тосол сливается так же, как из радиатора. Помочь может шланг диаметром 1 см и длиной около 1 метра. Все работы по сливу ОЖ обязательно выполнять на остывшем двигателе и в перчатках.
Пробка для слива ОЖ из мотора откручивается ключом на 17.
Ослабьте хомуты патрубков и слейте оставшийся тосол из системы печки. Тут вам придется лечь в салоне головой к двигателю, поскольку до патрубков можно добраться только со стороны пассажира.

Процесс демонтажа

Слив тосол, можно начинать замену самого радиатора.
Открутите шурупы, которые удерживают переднюю панель.
Открутите крепеж, расположенный на задней стенке вещевого ящика (бардачка).
Еще требуется демонтировать шуруп, который вы найдете возле бокового зеркала со стороны пассажира.
Сняв эти крепления, передняя панель начнет свободно перемещаться вниз и вверх со стороны переднего пассажира.
Чтобы облегчить себе работу, поднимите панель максимально вверх и в образовавшийся промежуток вставьте что-то типа деревянного бруска. Обычно нужен стопор толщиной порядка 7 сантиметров.
Ложитесь на спину на пол со стороны пассажира, открутите три крепежа, которые удерживают печку. Достаньте ее. Радиатор извлечен.
Наклейте на новый агрегат уплотнительную резинку и вставьте устройство на место старого радиатора. Не забудьте предварительно зачистить место посадки агрегата.
Выполните обратную сборку узла.
Залейте в систему старую или новую охлаждающую жидкость. Это отличный повод поменять тосол, если старый служит достаточно давно.

Извлеченное устройство

Заливать тосол следует последовательно. Сначала добавьте в бачок жидкости до отметки МАХ. После этого двигатель нужно запустить, чтобы он поработал минут 15. Уровень тосола снизится, и вы сможете долить недостающее количество.

https://youtube.com/watch?v=-2eZ-KKjBuQ

Работа завершена. Старый радиатор идет на утилизацию, салон приводится в порядок и можно наслаждаться результатом.

Загрузка …
