7+1 причина ошибок по датчику положения распредвала ДПРВ. P0341 P0342

Ошибки по ДПРВ действительно доставляют массу проблем. Они возникают неожиданно и также неожиданно могут исчезнуть на какое-то время. Но затем снова возвращаются и чек на панели приборов постоянно мозолит глаза.

Хотя чек может и не показаться на панели приборов, но ошибка в блоке управления двигателем всё же затаится. Это может привести как к проблемам в работе двигателя, так и не проявляться никакими симптомами.

Замена датчика далеко не всегда решает проблему. Поэтому можно наблюдать, как автовладельцы по очереди пачками меняют эти датчики, в надежде найти тот самый нормальный, который будет исправно работать. Но зачастую это тоже не дает результата, кроме навсегда утраченных денег из семейного бюджета.

Проблема усложняется ещё тем, что ДПРВ является чуть ли не единственным датчиком, который невозможно напрямую диагностировать сканером через обычный разъем диагностики ОБД. Потому что он не выдает никакой «визуально-цифровой» информации. Например, датчики температуры выдают конкретные значения, которые мы видим на экране диагностического прибора. И по ним мы можем судить о работоспособности датчика. Это же касается и датчиков давления, и детонации, и ДПДЗ. Даже ДПКВ можно диагностировать по оборотам двигателя.

А вот ДПРВ никак. Есть, конечно, косвенные методы, о которых я иногда рассказываю в видео и на страницах сайтов. Но они дают только предположение, что скорее всего ДПРВ корректно не работает и его всё равно приходится потом проверять вручную мультиметром, осциллографом и т.д.

Но это немного другая тема. А на этой же странице я хочу донести, что при ошибке ДПРВ далеко не всегда проблема заключается в самом датчике и даже не в электрике.

Вот самые частые причины, из-за которых возникают ошибки по датчику положения распредвала.

Первичные признаки наличия ошибки P0011

Применительно к большинству моделей автомобилей ошибка Р0011 означает «ошибка положения распределительного вала». В некоторых источниках данную ошибку уточняют спецификацией «в сторону опережения». Многие автолюбители и начинающие автоэлектрики-диагносты ошибочно принимают эту ошибку за «ошибку синхронизации распредвала и коленвала». В данном случае согласно такому предположению должны быть соответствующие признаки:

стук клапанов при повышении нагрузки на двигатель;
детонация во время остановки силового агрегата;
отказ запуска двигателя при больших углах опережения зажигания.

Но при ошибке Р0011 таких признаков, выраженных в явном виде, обычно не наблюдается. Иногда Р0011 вообще может себя не проявлять. На некоторых моделях двигателей, например, Опелей, ошибка Р0011 проявляет себя следующим образом:

немного повышается потребление топлива;
образуется повышенный нагар но свечах;
на высоких оборотах двигатель может работать с провалами.

Эти факты можно объяснить повышенным потреблением топлива. При сильном опережении положения распредвала возможна блокировка запуска двигателя.

Как заменить датчик фаз своими руками

Если вы точно уверены, что датчик фаз неисправен, заменить его можно самостоятельно. Он расположен на торце головки блока рядом с воздушным фильтром.

Замена датчика фаз начинается с отключения питание от аккумуляторной батареи. При этом память блока управления будет сброшена.

Если это не сделать, он продолжит работать в режиме, как и при неисправном датчике фаз. Нормальная работа начнется через несколько запусков двигателя.

Инструмент, который будет нужен, это все лишь ключ на десять и герметик. Дальше отсоединяем провода от датчика фаз и снимаем его при помощи ключа.

Дальше подключаем аккумулятор, заводим двигатель и смотрим горит ли лампа проверки двигателя «чек». Если она больше не горит, значит датчик установлен правильно.

Проявляющиеся симптомы

Прежде чем автомобилист увидит на сканере код ошибки с номером Р0011, что-то должно его подтолкнуть к проведению проверки диагностическим оборудованием.

Это главная проблема, поскольку автомобилист банально не замечает, что машина ведёт себя как-то не так, а потому горящий чек списывает на случайное срабатывание.

Да, изменения слабо заметные, но они есть. В большинстве случаев оптимальный режим работы двигателя нарушается, что обусловлено работой распредвала с опережением. Это влечёт за собой небольшое увеличение расхода топлива. Параллельно увеличивается концентрация вредных компонентов в выхлопном газе, который выбрасывается в атмосферу.

Есть и такие машины, при выявлении ошибки Р0011 на которых может наблюдаться нестабильное поведение двигателя при высоких оборотах. Связано это всё с тем же опережением, из-за которого впрыскивается больше топлива, нежели требуется мотору.

Как минимум этот признак должен подсказать автовладельцу проверить память ЭБУ. Учитывая нынешние технологии, во многих случаях проверка успешно выполняется с помощью смартфона. Если есть в распоряжении сканер, подключитесь к блоку управления с его помощью. При отсутствии таких приспособлений и возможностей придётся ехать в автосервис и платить за услуги диагностики. Но сделать это необходимо.

Ошибка Р0011 — перестановка распредвала

Устройство впускного клапана

Современная тенденция в конструировании ГРМ — увеличение количества впускных клапанов на один цилиндр. Это позволяет увеличить пропускную способность цилиндра и повысить мощность двигателя

Впускной клапан имеет внутреннюю и наружную цилиндрические пружины, которые крепятся на стержне клапана.

Какой бензин экономичнее?

А92А95

В действие впускной клапан приводится рычагом (рокером) от кулачка распределительного вала, или, в большинстве современных двигателей непосредственно давлением кулачка. Пружина обеспечивает постоянный контакт стержня впускного клапана с концом рокера или с кулачком.

Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:

Между кулачком распределительного вала и торцом стержня клапана конструктивно закладывается зазор. Это дает возможность компенсировать тепловое расширение впускного клапана. Величина такого зазора составляет 0,3-0,05 мм.

Устранение неполадок датчика положения распределительного вала

Сначала проверьте состояние электрического разъема датчика и проводов. Отсоедините разъем и проверьте на наличие ржавчины или загрязнений, например, масла, которые мешают хорошему электрическому контакту. Затем проверьте, нет ли повреждений проводов: оборванных проводов, ослабленных проводов и признаков ожогов, вызванных близкими горячими поверхностями. Кроме того, убедитесь, что провода датчика не касаются проводов свечей зажигания или катушек зажигания, которые могут мешать сигналу датчика.
После этих проверок используйте цифровой мультиметр, который может проверять напряжение переменного (переменного) или постоянного тока (постоянного тока), в зависимости от вашего конкретного типа датчика положения распределительного вала. Вам также понадобятся правильные электрические параметры для вашего конкретного типа датчика. Вы можете найти эту информацию в руководстве по ремонту вашего автомобиля.
С некоторыми датчиками вы можете провести обратную проверку проводов через электрический разъем датчика.
Если это невозможно, посмотрите, можете ли вы отсоединить разъем датчика и прикрепить жилу медного провода к каждой клемме разъема. Затем вставьте разъем обратно так, чтобы две жилы торчали через корпус разъема.
Другое решение для тестирования — это прокалывать каждый провод с помощью булавки, стараясь не закорачивать провода во время ваших испытаний. Если вы используете этот последний метод, используйте изоленту, чтобы закрыть отверстия для штифтов на изоляции проводов после того, как вы закончите испытания, чтобы предотвратить коррозию от проникновения в провода.

Тестирование двухпроводного датчика:

Если у вас двухпроводный датчик магнитного типа, установите мультиметр на «Вольт переменного тока».
Попросите помощника повернуть ключ зажигания, не запуская двигатель.
Проверьте наличие энергии, протекающей через цепь. Прикоснитесь к заземлению одного из ваших датчиков (любой металлической части двигателя), а другой — к каждому из проводов датчика. Если ни один из проводов не имеет тока, в цепи датчика произошел сбой.
Пусть ваш помощник провернет или запустит двигатель.
Прикоснитесь к одному из проводов датчика к одному из проводов датчика, а другой к другому проводу. Проверьте дисплей своего измерителя и сравните показания с техническими характеристиками вашего руководства. В большинстве случаев вы увидите колеблющийся сигнал от 0,3 вольт до 1 вольт.
Если нет сигнала, у вас плохой датчик.

Тестирование трехпроводного датчика:

После того, как вы определили провода питания, заземления и сигнальные провода, используя руководство по ремонту вашего автомобиля, проверьте цепь датчика, установив мультиметр на «Вольт постоянного тока».
Попросите помощника повернуть ключ зажигания, но не запускайте двигатель.
Прикоснитесь к черному датчику на приборе к земле (металлический кронштейн, болт или металлическая поверхность на самом двигателе), а другой датчик — к силовому проводу. Сравните ваше чтение со спецификацией в вашем руководстве.
Пусть ваш помощник провернет или запустит двигатель.
Коснитесь сигнального провода красным щупом от вашего измерителя и заземляющего провода черным щупом. Сравните ваши данные со спецификацией в руководстве по ремонту вашего автомобиля. Если сигнал напряжения ниже спецификации или сигнал не поступает от датчика, скорее всего, датчик неисправен.
Снимите датчик и осмотрите его на наличие признаков физического повреждения или загрязнения.

Коды ошибок Нива Шевроле: расшифровка и описание значений

Популярная модель российского производства сильно распространена на территории стран СНГ по причине оптимальной стоимости и повышенной проходимости, что критически важно в условиях отечественной эксплуатации. Автомобилисты покупают машины для поездок по бездорожью и небольшим городам, где качество дорог оставляет желать лучшего

К минусам автомобиля относится слабая проводка – при увеличении нагрузки до расчетного предела, бортовые электронные системы нередко дают сбой, что становится причиной появления программных сбоев. Коды ошибок Шеви Нива появляются на дисплее приборки или обнаруживаются при помощи специального оборудования, но общим является то, что все они показывают на неисправность определенного узла.

Диагностика и устранение ошибки

Интересная особенность ошибки P0011 в том, что «электрических» причин у нее нет, они только «механические».

Чтобы определить направление поиска, нужно сбросить ошибку (хотя бы через дешевый адаптер ELM327 с алиэкспресса). Далее заводим двигатель и даем ему поработать около 20 минут. На холостом ходу клапан управления VTI закрыт, то есть на положение распредвала эта система не влияет. Если при этом ошибка снова появляется – то наш распредвал уже «убежал» с исходного положения, и все, что нам потребуется – проверить метки ГРМ, чтобы проверить гипотезу, обнаружив перескок ремня или вытяжку цепи.

Особенного внимания ошибка P0011 заслуживает, когда явны проблемы в работе мотора – тряска на холостом ходу, возникновение ошибок по пропускам воспламенения. В этом случае мы точно получаем направление поиска – и ошибка, и внешние симптомы однозначно указывают на «ушедшие» фазы газораспределения.

Если же ошибка возникает уже только после поездки, то стоит обратиться уже к системе управления фазами газораспределения. Устройство ее просто: в масляной магистрали стоит электроклапан, по команде ЭБУ подающий давление на муфту внутри шкива распредвала. Соответственно, перефразируя поговорку, у нас или нечему провернуть муфту, или нечего проворачивать.

«Нечему провернуть» — это закоксовка клапана или его обрыв. Проверяем просто – подав на клапан при работающем двигателе 12 вольт, мы должны увидеть, как мотор затроит или даже заглохнет от срабатывания фазовращателя на низких оборотах. Если же эффекта нет, глушим мотор и извлекаем клапан.

Ещё кое-что полезное для Вас:

Как заменить маслосъемные колпачки
Разборка и сборка головки блока цилиндров двигателя
Как установить головку блока цилиндров на двигателе

Вторично подаем напряжение: шток должен уверенно сместиться и вернуться на место при отключении питания. Если же ему мешают обильные отложения, стоит промыть его очистителем карбюратора и снова повторить тест. Очень хорошо работают ультразвуковые ванночки, применяемые радиолюбителями для отмывки плат: 30 ват достаточно, чтобы добела отмыть клапан в бензине за несколько минут. Менее мощные «ювелирные» модели менее эффективны, но их проще найти.

Если же клапан исправен, а продувка масляных каналов компрессором не помогает, увы, придется менять сам фазовращатель.

Это правило работает практически на всех автомобилях, но есть и печальные исключения. Если автомобиль Peugeot или Citroen с мотором EP6 ранних выпусков (модификация 5FW, до 2011 года), то здесь появление ошибки P0011 может указывать на более серьезную проблему.

На этих двигателях производитель в узле уплотнения передачи масла в муфту фазовращателя применил стальные кольца, которые со временем буквально протирают канавки в постели распредвала, и масло попадает в муфту «мимо» клапана управления фазами. Ремонт потребует уже серьезной суммы денег.

Однако практика показывает, что наиболее частые причины неисправности – это вытяжка цепи ГРМ и неисправность/засорение клапана. В «домашних условиях» как минимум клапан точно можно проверить, за остальным же стоит обратиться к специалистам автосервисов, желательно хорошо знакомых конкретно с Вашей маркой (здесь пример Peugeot показателен).

Печать

Проверка исправности клапана

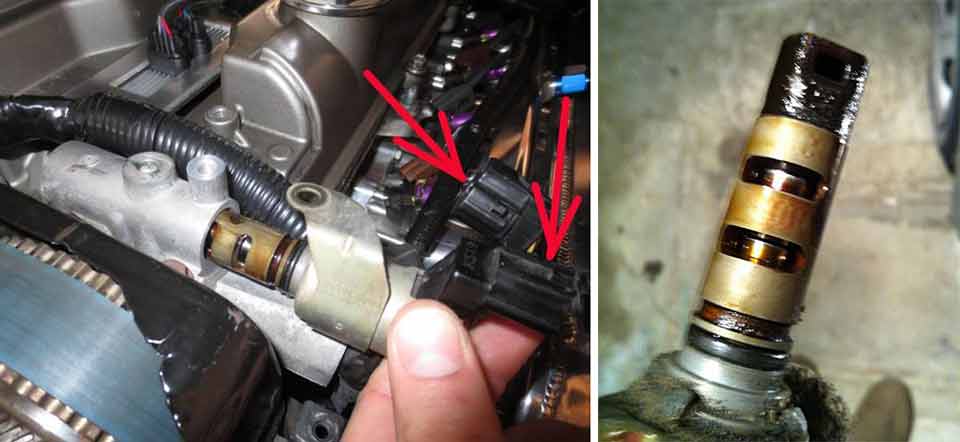

Он расположен на одной горизонтальной линии с распределительным валом. Снимается штекер и осматривается состояние контактов.

Процесс демонтажа простой – включает в себя несколько операций.

Откручивается болт фиксации.

Элемент осторожно вынимается из посадочного гнезда. Небольшая протечка масла свидетельствует о его наличии в системе и считается хорошим признаком

Не следует прилагать значительных усилий, герметизация обеспечивается резиновым кольцом, именно для его вывода с блока требуется усилие.

Соответственно, надо лишь преодолеть ее сопротивление. Намного легче механизм вынимается с небольшим прокручиванием, корпус можно держать пассатижами.

Визуальный осмотр состояния элемента.

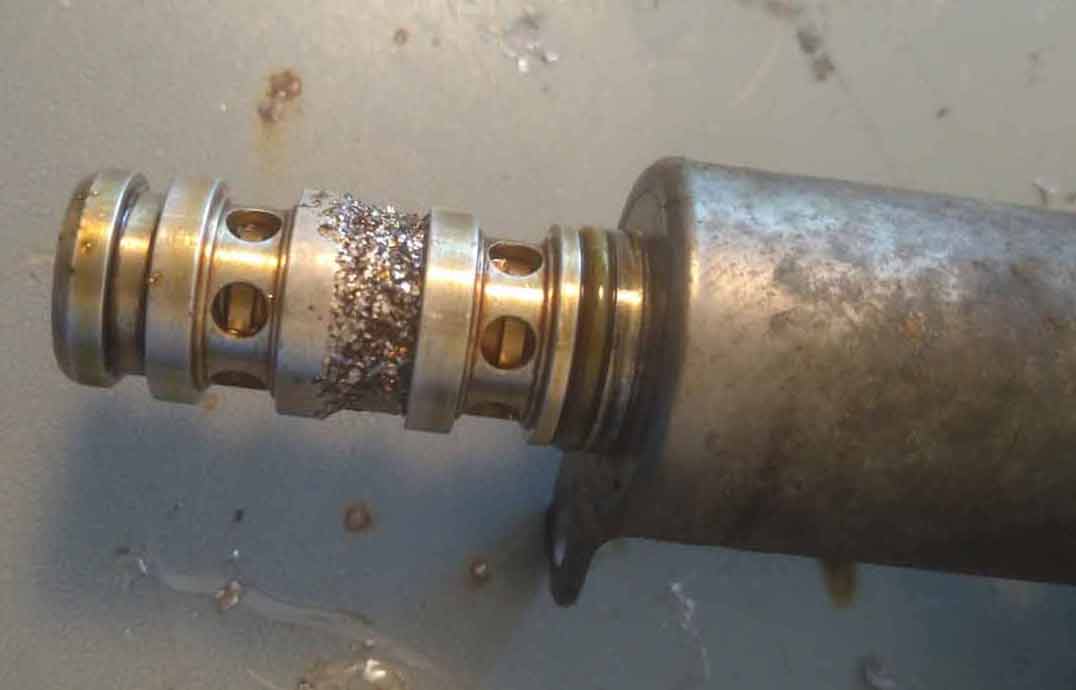

Все канавки должны быть чистыми, наличие твердых отложений и грязи указывает на проблемы с фильтром.

Удаление засорений.

Для очистки нужно металлическую часть опустить в емкость с бензином и часто отключать/подключать провод питания катушки к аккумуляторной батарее (крайне важно соблюдать технику безопасности)

Механизм должен щелкать, при этом грязь и твердые отложения удаляются с помощью щетки.

Можно использовать жидкость для очистки карбюратора, так дольше и менее эффективно, зато полностью безопасно.

Установка клапана в гнездо.

Для облегчения фиксации клапана и повышения герметичности резиновое кольцо рекомендуется смазать силиконом.

Подсоединение питания.

Контакты рекомендуется обработать специальной жидкостью для удаления ржавчины и защиты от окисления.

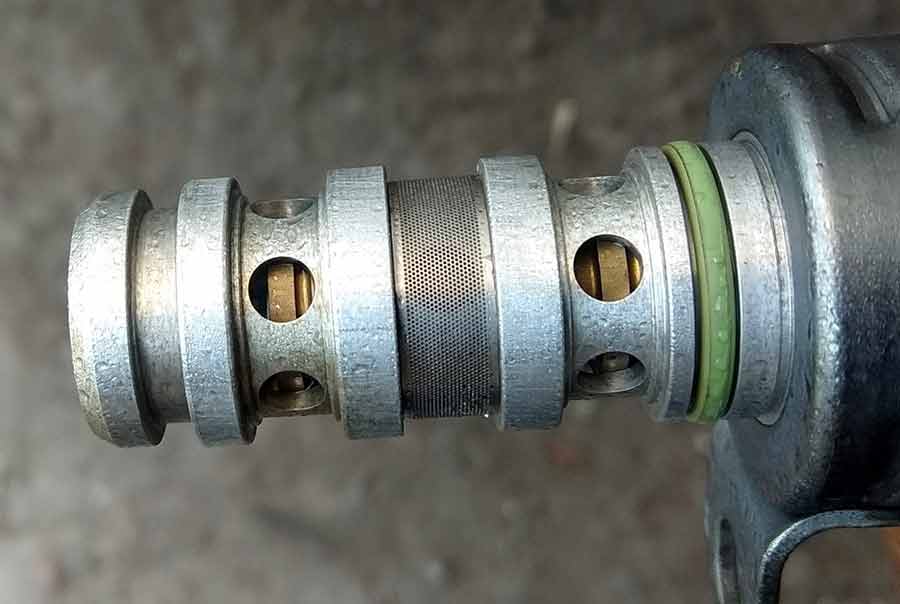

ВАЖНО. Никогда не следует удалять заводские сеточки на штоке клапана для «обеспечения проходимости масла» – они выполняют свою функцию и предупреждают критические поломки

Над проектированием автомобиля работали опытные конструкторы, каждый элемент доказал свою функциональность многочисленными испытаниями.

После сборки механизма необходимо стереть ошибку и повторно проверить его функциональность. В большинстве случаев проблема решается таким способом.

Как ведет себя автомобиль при ошибке P0011

Ошибка положения распределительного вала, диагностируемая кодом P0011, является одной из тех, которая не оказывает практически никакого влияния на поведение автомобиля в движении. Связано это с тем, что непосредственно на двигательные характеристики факт работы распредвала с опережением никак не влияет. Однако данный факт не позволит двигателю работать с оптимальными характеристиками, вследствие чего повысится расход топлива и увеличится содержание вредных веществ в выбросе.

Обратите внимание: Некоторые модели двигателей при ошибке положения распределительного вала неустойчиво работают при высоких оборотах из-за переизбытка топлива

Способы проверки

Как и любой другой датчик на основе эффекта Холла, ДПРВ не получится проверить путем измерения напряжения на контактах мультиметром («прозвонки»). Полную картину о его работе может дать только проверка осциллографом. Осциллограмма покажет импульсы и фронты провалов. Чтобы считать данные с осциллограммы, нужно также обладать определенными знаниями и опытом. Это может сделать грамотный специалист на СТО или в сервисном центре.

Сигналы датчика хорошо видны на осциллограмме

При обнаружении неисправности датчик меняют на новый, ремонт не предусмотрен.

ДПРВ играет важную роль в системе зажигания и впрыска. Его неисправность приводит к проблемам в работе двигателя. При обнаружении симптомов лучше пройти диагностику у грамотных специалистов.

Описание работы системы VVT газораспределения

Если отображается код ошибки P0011 или P0012, проверьте систему VVT (изменения фаз газораспределения).

Система VVT состоит из блока ECM, клапана подачи масла (OCV) и контроллера VVT. ECM передает в OCV управляющий сигнал задания продолжительности включения. Данный управляющий сигнал регулирует давление масла, действующее на контроллер VVT. Управление механизмом изменения фаз газораспределения выполняется, исходя из режима работы двигателя, а именно — с учетом расхода воздуха на входе, положения дроссельной заслонки и температуры охлаждающей жидкости. На основании сигналов, поступающих от нескольких датчиков, ЕСМ управляет клапаном OCV. Контроллер VVT регулирует угол распредвала впускных клапанов посредством давления масла, проходящего через клапан OCV. В результате оптимизируется относительное положение распределительного и коленчатого валов, повышается крутящий момент двигателя и экономия топлива, а токсичность отработавших газов снижается при общих условиях движения. С помощью сигналов, поступающих от датчиков положения распределительного и коленчатого валов, ECM определяет фактические фазы газораспределения впускных клапанов и обеспечивает управление в режиме обратной связи. Таким образом, ECM определяет заданные фазы газораспределения впускных клапанов.

Таблица кодов ошибок Toyota P0011 P0012

№ кода ошибки	Условие обнаружения кода ошибки	Неисправный участок
P0011	Синхронизация распредвала с опережением: При прогретом двигателе и частоте вращения коленчатого вала двигателя от 550 до 4000 об/мин выполняются все условия (1), (2) и (3) (логическая схема обнаружения прерывания 1): 1. Разница между заданными и фактическими фазами газораспределения впускных клапанов превышает 5°CA (угол поворота коленчатого вала) в течение 4,5 секунд 2. Текущие фазы газораспределения впускных клапанов фиксированы (фазы изменяются менее чем на 5°CA в течение 5 секунд) 3. Разброс значений фаз газораспределения контроллера VVT более чем на 19°CA от максимально задержанного газораспределения (неисправность опережения зажигания)	Фазы газораспределения OCV Фильтр OCV Зубчатое колесо распредвала ECM
P0012	Синхронизация распредвала с запаздыванием: При прогретом двигателе и частоте вращения коленчатого вала двигателя от 550 до 4000 об/мин выполняются все условия (1), (2) и (3) (логическая схема обнаружения прерывания 2): 1. Разница между заданными и фактическими фазами газораспределения впускных клапанов превышает 5°CA (угол поворота коленчатого вала) в течение 4,5 секунд 2. Текущие фазы газораспределения впускных клапанов фиксированы (фазы изменяются менее чем на 5°CA в течение 5 секунд) 3. Разброс значений фаз газораспределения контроллера VVT менее чем на 19°CA от максимально задержанного газораспределения (неисправность запаздывания зажигания)	Фазы газораспределения OCV Фильтр OCV Зубчатое колесо распредвала ECM
