Принцип работы роторного двигателя

Полноценное проведение диагностического осмотра мотора

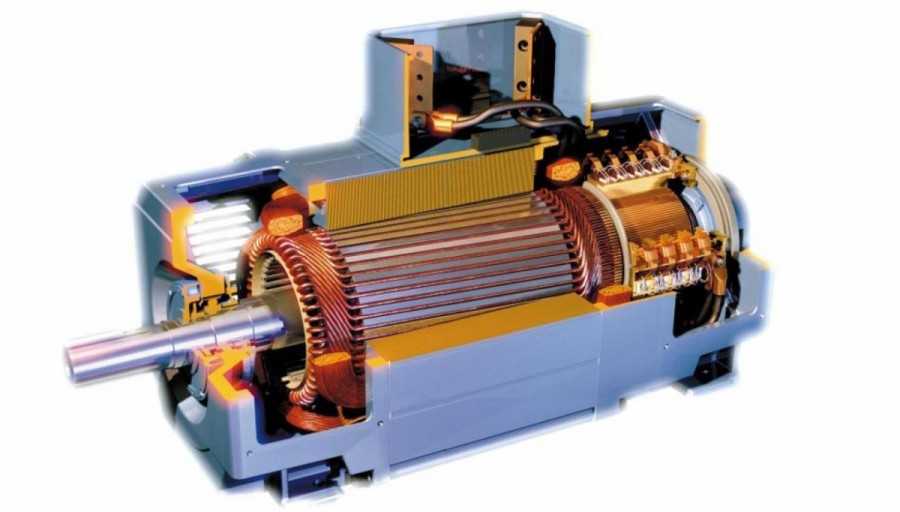

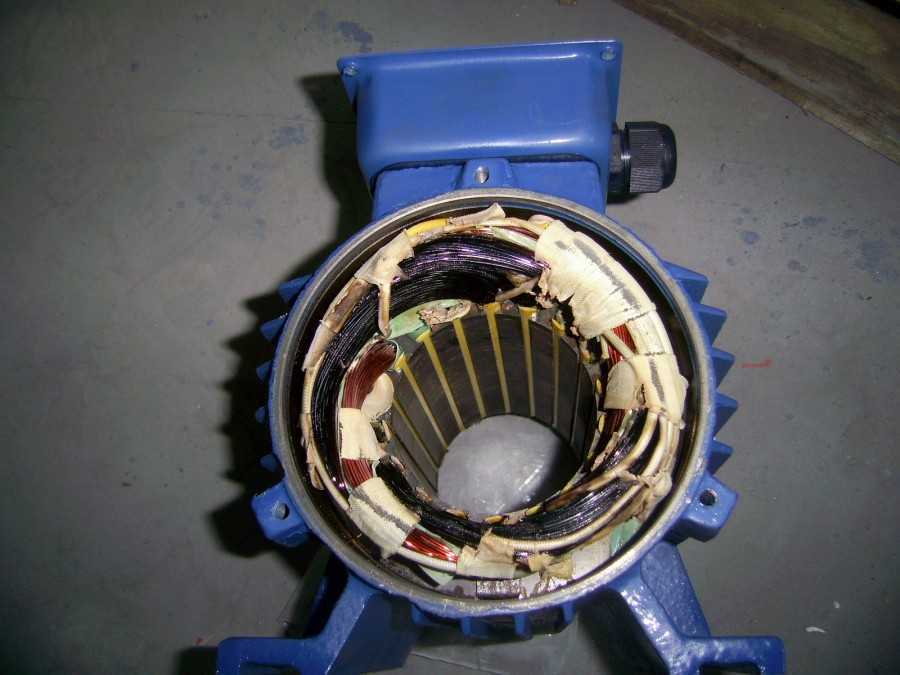

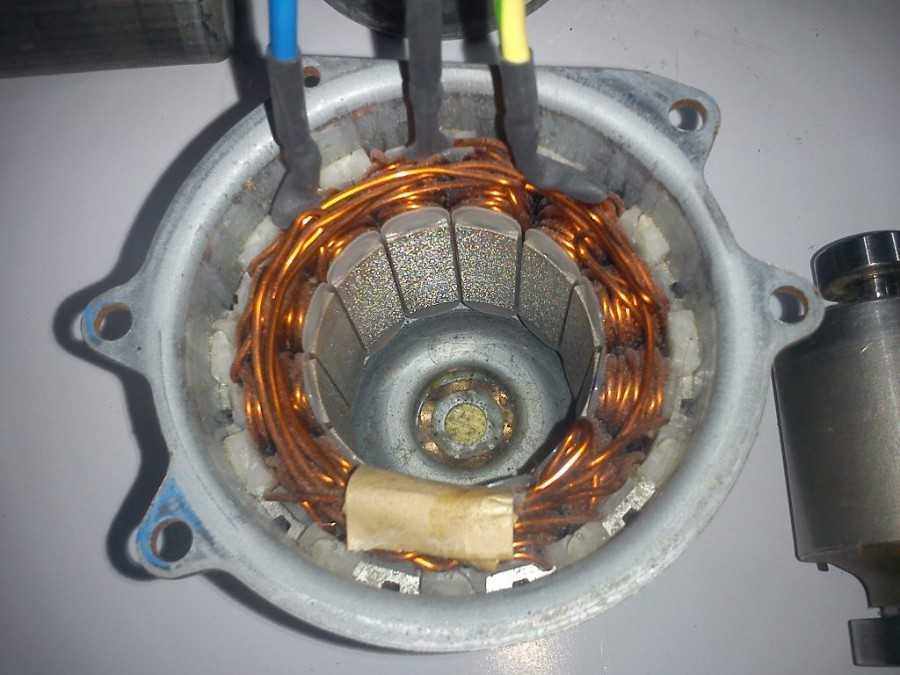

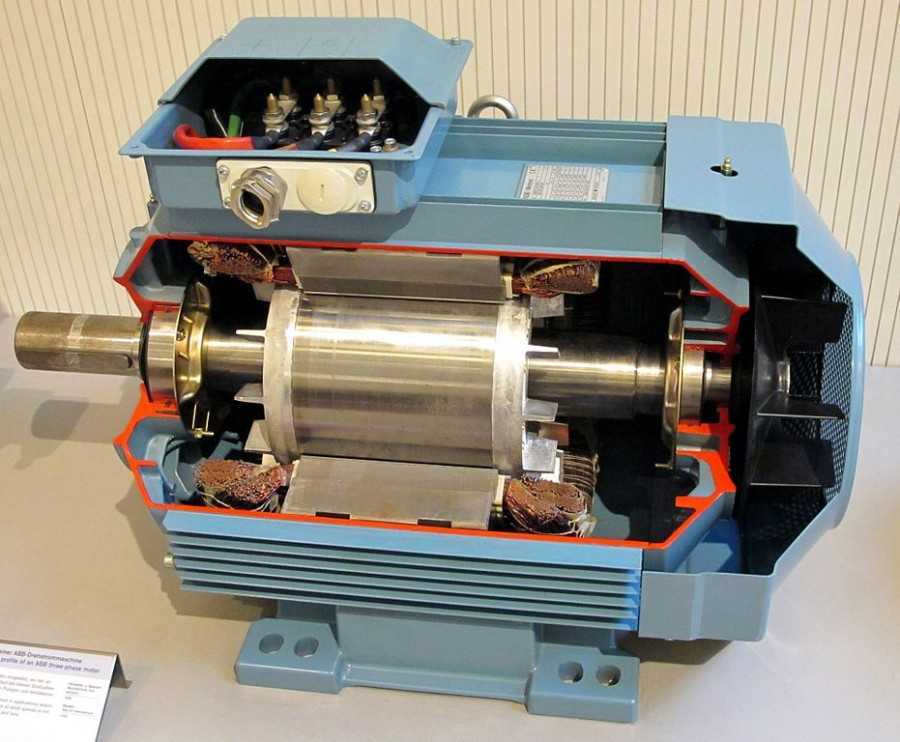

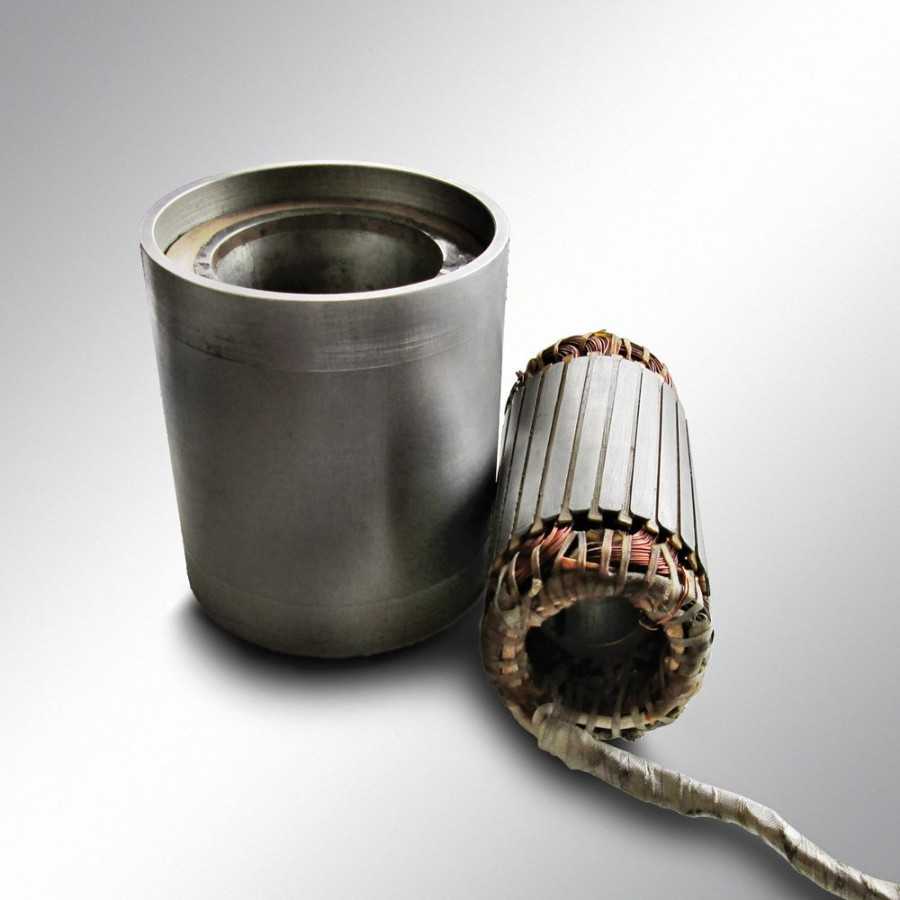

Для того, чтобы осмотреть статор и другие центральные элементы электродвигателя, используют специальные козлы, оснащенные двумя катками в верхней своей части. Последние упрощают вращение деталей.

Самостоятельный ремонт мотора следует начинать с тщательного изучения всей технической документации. Далее определяется степень износа подшипников, обнаруживаются и устраняются иные дефекты.

Технические работы ведутся с использованием набора специальных ключей, обыкновенного тестера и механизмов для подъема. Главное не забыть отключить мотор от сети. Все узлы очищаются от слоя пыли при помощи щеточек и обдуваются сжатым воздухом. В дальнейшем мелкие детали и все их крепления желательно складывать в отдельный ящик, чтобы избежать пропажи.

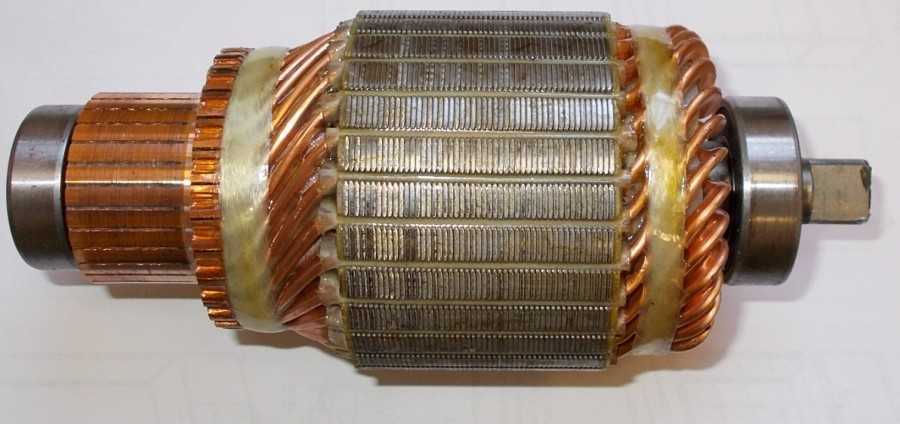

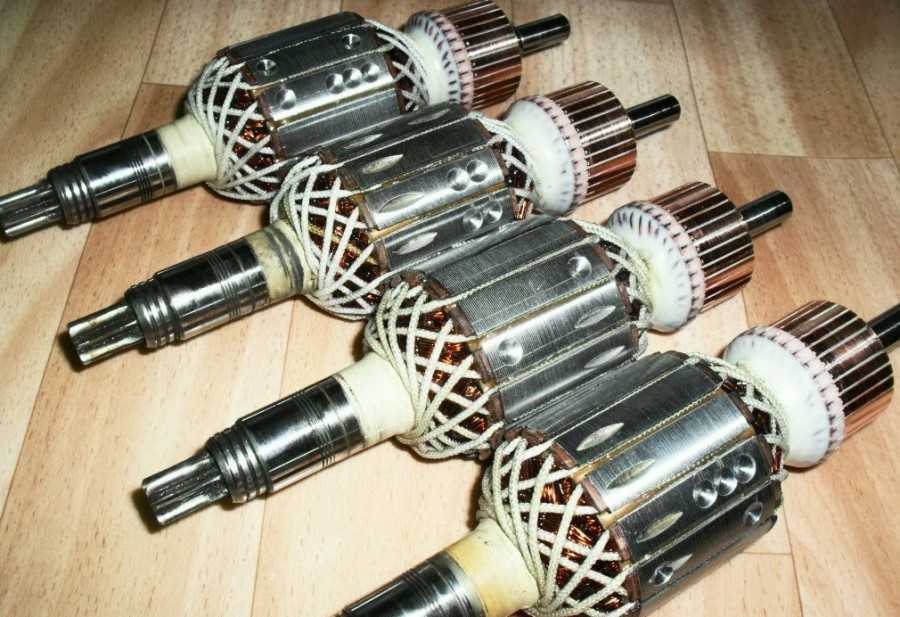

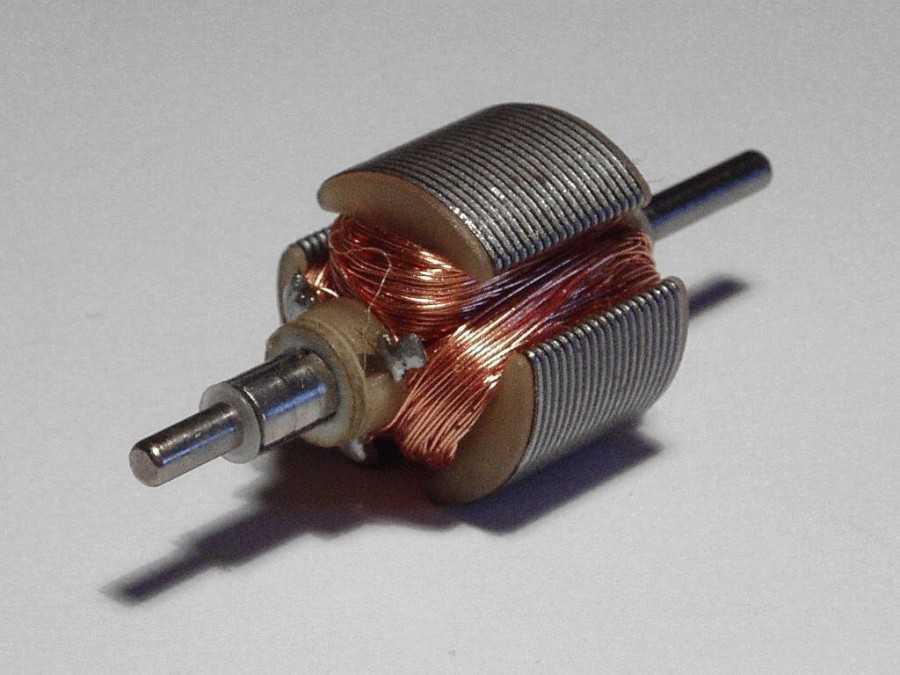

Ротор электродвигателя разбирается с учетом следующих рекомендаций. Как только щит будет отделен от корпуса двигателя, его сдвигают вдоль вала, стараясь не повредить изоляцию обмоток. Для этих целей используют картон высокой плотности, размещая его между статором и ротором, а впоследствии укладывая на него детали.

С вала также снимаются пружины и подшипники. Демонтируется обмотка короткозамкнутого типа и сердечник. Главным требованием при выемке ротора является аккуратное движение вдоль оси.

При проверке вентиляторов обращают внимание на целостность лопастей и надежность их крепления. Делается процедура при помощи молотка

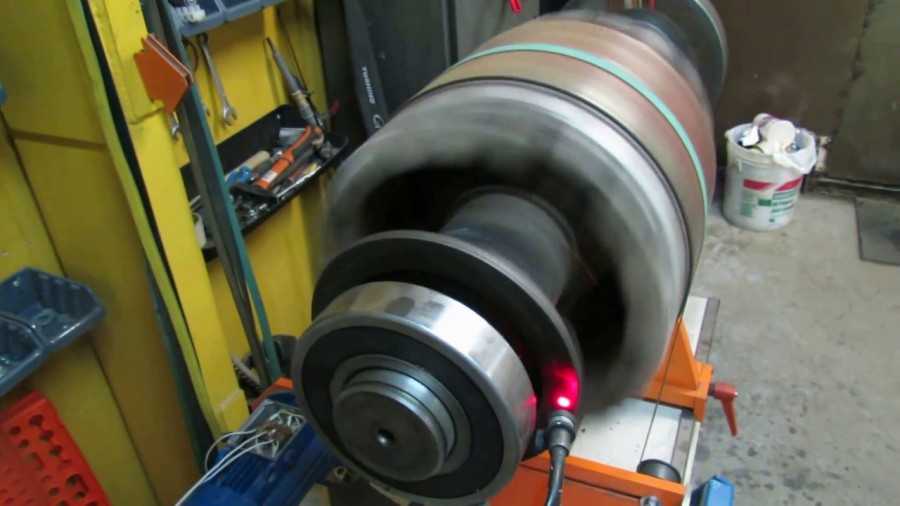

Дефектные детали заменяются. Нельзя нарушать балансировку, поэтому перед осмотром необходимо сделать заметку на роторе, чтобы при сборе каждый элемент встал на свое место.

Водород и гелий в качестве топлива

Получение высокой мощности, конечно же, необходимо, однако нужно понимать, что использование водорода или гелия достаточно опасно. Водород, к примеру, сам по себе достаточно взрывоопасен, а при высоких температурах он создает соединения, которые называются металлогидритами. Это происходит, когда водород растворяется в металле. Другими словами, он способен разрушить цилиндр изнутри.

Кроме того, и водород, и гелий – это летучие вещества, которые характеризуются высокой проникающей способностью. Если говорить проще, то они достаточно легко просачиваются сквозь практически любые уплотнения. А потери вещества означают потери в рабочем давлении.

Достоинства и недостатки роторного двигателя

Впервые машина с роторным силовым агрегатом вышла на трассу для тестирования в 1958 г. У истоков его создания стоит Феликс Ванкель, именем которого часто называют РПД.

К их числу не относятся производители Mazda, выпустившие первую версию транспортного средства с роторной силовой установкой в 1967 г.

Достоинства РПД

Плюсы РПД:

1. Высокий КПД, достигающий 40%. Обоснование – на 1 оборот эксцентрикового вала приходится 3 рабочих цикла.
2. Упрощенная конструкция. В ней отсутствуют многие узлы, характерные для поршневых ДВС, в т.ч. газораспределительный механизм, шатуны, клапаны и т.п.
3. Высокие обороты. Двигатель на базе треугольного роторного элемента раскручивается до 10 тыс. об/минуту.
4. Плавная работа при полном отсутствии вибраций. Объяснение – стабильная ориентация движения ротора в одном направлении.
5. Устойчивость перед детонацией. Это позволяет в процессе эксплуатации применять водород.
6. Компактные размеры. По сравнению с поршневыми агрегатами габариты РПД в 2 раза меньше. Следствие этого – небольшой вес полностью укомплектованной конструкции и наличие свободного пространства для комфортного расположения водителя и пассажиров.
7. Отсутствие дополнительных нагрузок при увеличении количества оборотов. С учетом указанного фактора можно разгонять транспортное средство до 100 км/ч на низкой передаче.
8. Сбалансированность. Позволяет эффективнее уравновесить автомобиль, создавая стабильную устойчивость на любом дорожном покрытии.

Недостатки РПД

Конструкторы, разработавшие роторную силовую установку, так и не смогли устранить недостатки:

1. Основной недоработкой создателей автомобилисты считают ограниченный ресурс двигателя, обоснованный особенностями конструкции. Постоянные изменения рабочего угла апексов вызывают их ускоренный износ.
2. Срок службы заканчивается быстрее из-за перепадов температур, сопровождающих каждый такт. В комбинации с нагрузками, которым подвергаются трущиеся детали, они наносят непоправимый вред функциональным узлам и материалам. Проблему можно решить прямым впрыскиванием минеральной смазки в коллектор.
3. Поскольку внутренние полости камер имеют серповидную форму, топливо в них сжигается не полностью. Ротор, вращаясь на скорости при ограниченной длине рабочего хода, выталкивает раскаленные газы в выхлопное отверстие. Присутствие фрагментов масла в продуктах сгорания приводит к токсичности выброса.
4. Недостаточная герметичность конструкции, вызванная износом уплотнителей – причина утечки между отсеками с большими перепадами давления между отделениями. Результат – снижение КПД и повышение вреда окружающей природе.
5. Высокий расход ГСМ. По сравнению с поршневым двигателем, роторный агрегат потребляет намного больше топлива (20 л на 100 км) и масла (1 л на 1 тыс. км). Забывчивость водителя, пропустившего очередную заправку смазкой, приводит к незапланированному капитальному ремонту или полной замене мотора.
6. Для производства РПД применяется высокоточное оборудование. К качеству материалов также предъявляются повышенные требования. В результате конечная стоимость роторного двигателя увеличивается.

КПД роторно-поршневой конструкции

Не смотря на ряд недоработок, проведенные исследования показали, что общий КПД двигателя Ванкеля довольно-таки высокий по современным меркам. Его значение составляет 40 – 45%. Для сравнения, у поршневых двигателей внутреннего сгорания КПД составляет 25%, у современных турбодизелей – около 40%. Самый высокий КПД у поршневых дизельных двигателей составляет 50%. До настоящего времени ученые продолжают работу по изысканию резервов для повышения КПД двигателей.

Итоговый КПД работы мотора состоит из трех основных частей:

1. Топливная эффективность (показатель, характеризующий рациональное использование горючего в моторе).

Исследования в этой области показывают, что только 75% горючего сгорает в полном объеме. Есть мнение, что данная проблема решается путем разделения процессов сгорания и расширения газов. Необходимо предусмотреть обустройство специальных камер при оптимальных условиях. Горение должно происходить в замкнутом объеме, при условии нарастания температурных показателей и давления, расширительный процесс должен происходить при невысоких показателях температур.

1. КПД механический (характеризует работу, результатом которой стало образование переданного потребителю крутящего момента главной оси).

Порядка 10% работы мотора расходуется на приведение в движение вспомогательных узлов и механизмов. Исправить данную недоработку можно путем внесения изменений в устройство двигателя: когда главный движущийся рабочий элемент не прикасается к неподвижному корпусу. Постоянное плечо крутящего момента должно присутствовать на всем пути следования основного рабочего элемента.

1. Термическая эффективность (показатель, отражающий количество тепловой энергии, образованной от сжигания горючего, преобразующейся в полезную работу).

На практике 65% полученной тепловой энергии улетучивается с отработанными газами во внешнюю среду. Ряд исследований показал, что можно добиться повышения показателей термической эффективности в том случае, когда конструкция мотора позволяла бы осуществлять сгорание горючего в теплоизолированной камере, чтобы с самого начала достигались максимальные показатели температуры, а в конце эта температура понижалась до минимальных значений путем включения паровой фазы.

Классификация роторных двигателей

Рабочая камера роторного ДВС может быть герметично замкнутой или иметь постоянную связь с атмосферой, когда от окружающей среды ее отделяют лопасти роторной крыльчатки. По такому принципу построены газовые турбины.

Роторный ДВС с возвратно-вращательным движением

Ротор в таких двигателях не вращается, а совершает возвратно-дуговые качания. Лопатки на роторе и статоре неподвижны, и между ними происходят такты расширения и сжатия.

С пульсирующе-вращательным, однонаправленным движением

В корпусе двигателя расположены два вращающихся ротора, сжатие происходит между их лопастей в моменты сближения, а расширение в момент удаления. Из-за того что вращение лопастей происходит неравномерно, требуется разработка сложного механизма выравнивания.

С уплотнительными заслонками и возвратно-поступательными движениями

Схема с успехом применяемая в пневмомоторах, где вращение осуществляется за счет сжатого воздуха, не прижилась в двигателях внутреннего сгорания по причине высокого давления и температур.

С уплотнителями и возвратно-поступательными движениями корпуса

Схема аналогична предыдущей, только уплотнительные заслонки расположены не на роторе, а на корпусе двигателя. Недостатки те же: невозможность обеспечить достаточную герметичность лопаток корпуса с ротором сохраняя их подвижность.

Двигатели с равномерным движением рабочего и иных элементов

Наиболее перспективные и совершенные виды роторных двигателей. Теоретически могут развивать самые высокие обороты и набирать мощность, но пока не удалось создать ни одной работающей схемы для ДВС.

С планетарным, вращательным движением рабочего элемента

К последним относится наиболее известная широкой общественности схема роторно-поршневого двигателя инженера Феликса Ванкеля.

Хотя существует огромное количество других конструкций планетарного типа:

• Умплеби (Umpleby)
• Грея и Друммонда (Gray & Dremmond)
• Маршалла (Marshall)
• Спанда (Spand)
• Рено (Renault)
• Томаса (Tomas)
• Веллиндера и Скуга (Wallinder & Skoog)
• Сенсо (Sensand)
• Майлара (Maillard)
• Ферро (Ferro)

Похожие патенты RU2731210C2

название	год	авторы	номер документа
ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ: 5-ТАКТНЫЙ РОТОРНЫЙ ДВИГАТЕЛЬ С ВРАЩАЮЩИМИСЯ ЗАПОРНЫМИ ЭЛЕМЕНТАМИ, РАЗДЕЛЬНЫМИ СЕКЦИЯМИ СЖАТИЯ И РАСШИРЕНИЯ РАБОЧЕГО ТЕЛА И ОБОСОБЛЕННЫМИ КАМЕРАМИ СГОРАНИЯ НЕИЗМЕННОГО ОБЪЕМА	2011		RU2477376C2
РОТОРНО-ЛОПАСТНОЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ	2005		RU2294444C1
РОТОРНО-ЛОПАСТНОЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ-(ВАРИАНТЫ)	2012		RU2589882C2
МНОГОРОТОРНЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ	2005		RU2305785C2
РОТОРНЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ	2008	Первунин Вилен Григорьевич Коновалов Сергей Владимирович Мисиров Динамутдин Насретдинович	RU2410554C2
РОТОРНЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ ПРЯМОГО ДЕЙСТВИЯ	2007		RU2374464C2
ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ: 5-ТАКТНЫЙ РОТОРНЫЙ ДВИГАТЕЛЬ С ОДНИМ ЦЕНТРАЛЬНЫМ ВРАЩАЮЩИМСЯ ЗАПОРНЫМ ЭЛЕМЕНТОМ, ОБЩИМ ДЛЯ РАЗНЕСЕННЫХ ПО ЕГО ДИАМЕТРУ РАЗДЕЛЬНЫХ СЕКЦИЙ СЖАТИЯ И РАСШИРЕНИЯ РАБОЧЕГО ТЕЛА, И ОБОСОБЛЕННЫМИ КАМЕРАМИ СГОРАНИЯ НЕИЗМЕННОГО ОБЪЕМА	2011		RU2477377C2
ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ: 6-ТИ ТАКТНЫЙ РОТОРНЫЙ ДВИГАТЕЛЬ С ВРАЩАЮЩИМИСЯ ЗАПОРНЫМИ ЭЛЕМЕНТАМИ, РАЗДЕЛЬНЫМИ РОТОРНЫМИ СЕКЦИЯМИ РАЗНОГО НАЗНАЧЕНИЯ, КАМЕРАМИ СГОРАНИЯ НЕИЗМЕННОГО ОБЪЕМА, РАСПОЛОЖЕННЫМИ В РАБОЧИХ РОТОРАХ	2011		RU2528796C2
МНОГОРОТОРНЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ	2006		RU2351781C2
РОТОРНО-РЕАКТИВНЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ	2004		RU2291973C2

Свой путь

Взвесив все «за» и «против», в Псковском государственном политехническом университете (ППИ) подумали, почему бы не создать новый тип двигателя, соединяющего в себе преимущества роторно-лопастной расширительной машины и принципа внешнего подвода теплоты.

Кстати, работы по созданию роторно-лопастного двигателя ведутся в ППИ уже более 30 лет. За это время создан коллектив из высококвалифицированных научных сотрудников, накоплены значительный опыт и научно-технический материал. Результатом исследований стало создание натурного образца роторно-лопастной расширительной машины на основе рычажно-кулачкового преобразователя движения.

В практическое русло работы вошли в 1998 году, когда в рамках федеральной целевой программы ППИ заключил договор с Миннауки на опытно-конструкторские работы на тему: «Разработка технологии и изготовление опытного образца роторно-лопастного двигателя внутреннего сгорания». Итогом работы стало создание технологии изготовления и макета РЛД внутреннего сгорания.

Исследование данных макетов позволило доказать принцип работы роторно-лопастной машины, отработать конструкцию рычажно-кулачкового механизма, утвердиться в надежности и долговечности работы РЛД и подтвердить достоинства роторно-лопастных машин.

Принцип работы роторно-лопастного двигателя известен уже давно. Этот механизм содержит два ротора с лопастями и цилиндр с впускными и выпускными окнами. В двигателе предусмотрен механизм связи, позволяющий роторам совершать движение друг относительно друга и вращательно-колебательное движение относительно цилиндра, а также устройство, позволяющее суммировать движение роторов и передать равномерное вращение выходному валу.

При этом выяснилось, что коэффициент компактности основного объема роторно-лопастного двигателя (отношение эквивалентного рабочего объема к объему двигателя) достигает 15–20%, в то время как максимальное значение этого показателя для поршневых (V-образных с кривошипно-шатунным механизмом) составляет 1–2%. Столь большое (в несколько раз) преимущество по удельно-массовым показателям открывает перспективы практического применения двигателей данной схемы.

Предложенная конструктивная схема роторно-лопастного двигателя имеет ряд преимуществ по сравнению с шатунно-поршневым двигателем. На основании проведенных ранее исследований, выявления проблем в области создания двигателей с внешним подводом теплоты, требованиям к современным моторам возникла идея объединить роторно-лопастную конструкцию двигателя с принципом внешнего подвода теплоты. Данный синтез явился следствием тщательного анализа современных конструктивных вариантов двигателей с выявлением достоинств и недостатков каждого.

В настоящее время существует три основные проблемы в области создания роторно-лопастных машин. В основе конструкции предложенной расширительной машины и двигателя внутреннего сгорания лежит четырехзвенный механизм преобразования движения, особенность конструкции которого заключается в следущем: механизм состоит из четырехзвенника и кулачка. Четырехзвенник состоит из шарнирно связанных плеч одинаковой длины. К серединам плеч шарнирно прикреплены рычаги лопастей. Механизм обеспечивает основные функциональные требования к преобразователю движения. Закон изменения угла между лопастями синусоидальный. Графики скоростей и ускорений лишены резких скачков, поэтому достигается плавность и безударность работы механизма. В конструкции нет недостатков, связанных с использованием зубчатых колес. В свою очередь простота изготовления определяется отсутствием сложных прецизионных деталей, сферических шарниров и т. п., применением однотипных элементов. К тому же механизм реверсивен, обратим, уравновешен, что расширяет функциональные возможности двигателя, спроектированного на его основе.

Число рабочих тактов при одном обороте выходного вала равно четырем, в то время как для шатунно-поршневого ДВС оно равно двум. Равенство продолжительности рабочих тактов на одном обороте выходного вала обеспечивается симметричной конструкцией механизма преобразования. Степень сжатия рабочего тела зависит от диапазона изменения угла между лопастями. Для данного механизма она ограничивается лишь конструктивными и прочностными параметрами реального механизма.

Ремонт

Ремонтные работы всего устройства выполняются с целью восстановления его функциональности и работоспособности. Иногда требуется замена некоторых деталей. Например, при нагреве статора по разным причинам, может образоваться нагар на конструкции якоря электродвигателя.

Последовательность шагов тогда следующая:демонтаж двигателя;

• очистные работы;
• разборка всех узлов;
• восстановление поврежденных частей;
• покраска;
• сборка двигателя и проверка его в нагрузочном режиме.

Если стержень имеет трещины, то он подлежит восстановлению или замене. Делается это так: на месте трещины проводится надрез и высверливание отверстий от точки этого надреза до торца замыкающего кольца. Та часть, которая оказалась высверленной, заполняется медным сплавом.

Не стоит забывать и о проверке двигателя на обрыв и короткое замыкание. Сопротивление ротора и статора проверяются при помощи омметра, сверяясь при этом с техническими характеристиками в инструкции по эксплуатации. Однако прибор должен быть крайне чувствителен ввиду стремления сопротивления к нулю в обмотках мощных моделей моторов.

Частые проблемы в работе роторного двигателя

Основной проблемой при эксплуатации РПД является износ уплотнений, который ускоряется при нарушении регламента обслуживания. Владелец машины должен своевременно менять масло и проверять работу свечей и катушек зажигания. Компания Mazda использовала в агрегатах свечи с иридиевым наконечником, которые отличались по конструкции. Основной элемент воспламенял смесь, а вторичный обеспечивал дожигание топлива. Не рекомендуется глушить холодный РПД из–за риска оседания паров горючего на электродах и сложностей при повторном запуске.

Для подачи масла в РПД используются форсунки, которые требуется проверять при каждом обслуживании. Конструкция агрегата предусматривает впрыск смазки при разряжении в камере и закрытие обратного клапана при создании давления. При поломке форсунок наблюдается сокращение расхода масла, при эксплуатации РПД необходимо постоянно контролировать уровень смазки в расходном бачке.

Уплотнительные пластины, расположенные на торцах ротора, разработаны с учетом запаса высоты на износ. При чрезмерном истирании элементы могут выпасть и разрушить стенки камеры сгорания. На исправном моторе компрессия не должна падать ниже 6,5 бара (на новом агрегате параметр доходит до 8 бар). Сложности с пуском РПД, неравномерные обороты холостого хода и повышенный угар моторного масла указывают на необходимость ревизии колец.

Принцип работы роторного двигателя

Роторный мотор работает по схеме, отличающейся от технологии, характерной для стандартного ДВС с поршнями в качестве основного подвижного элемента. Кроме того, силовые агрегаты имеют различную конструкцию.

По аналогии с поршневым двигателем принцип действия РПД базируется на преобразовании энергии, получаемой в результате сгорания воздушно-топливной смеси. В первом случае давление, создаваемое в цилиндрах при сжигании горючего, вынуждает поршни двигаться. Возвратно-поступательные движения шатун и коленчатый вал преобразуют во вращательные, которые заставляют крутиться колеса.

Внутри цилиндра, где располагается ротор, происходят следующие процессы:

1. воздушно-топливная смесь сжимается;
2. впрыскивается очередная доза горючего;
3. поступает кислород;
4. топливо воспламеняется;
5. сгоревшие элементы направляются в выпускное отверстие.

Треугольный ротор закрепляется на особом механизме. При запуске двигателя он выполняет специфические движения, не вращаясь, а как бы бегая внутри овальной капсулы.

В них наблюдаются такие процессы:

• в первую полость через впускное окно подается горючее и всасывается кислород, при перемешивании образующие воздушно-топливную смесь;
• во втором отсеке происходит сжатие и воспламенение;
• продукты сгорания вытесняются в выпускное отверстие из третьей камеры.

Схема устройства РПД

В конструкцию РПД входят следующие элементы:

1. Ротор с 3 выпуклыми гранями, выполняющими функции поршня. За счет углублений увеличивается скорость вращения, образуется больше пространства для воздушно-топливной смеси.
2. Пластины из металла, закрепленные на вершинах каждой из сторон. Их предназначение – формирование полостей в корпусе, где происходят рабочие процессы силовой установки.
3. 2 металлических кольца на гранях ротора служат для образования камерных стенок.
4. В центре конструкции располагаются 2 больших колеса с большим количеством зубьев, вращающихся вокруг шестерней меньшего диаметра. Зубчатая передача соединена с приводным устройством, закрепленном на выходном валу. Направление и траектория движения внутри камеры зависят от этого соединения.
5. Корпус ротора. Изготавливается в форме условного овала. Такая конфигурация обеспечивает постоянный контакт вершин треугольника со стенками капсулы, создавая 3 изолированных объема газа.
6. Окна впрыска и выхлопа. Клапанов не имеют. Впускное отверстие соединено с системой подачи топлива, а выпускное – с выхлопной трубой.
7. Выходной вал с эксцентриковой конструкцией. На нем расположены особые кулачки, смещенные относительно осевой линии. На каждый из этих выступов надевается отдельный ротор. Благодаря несимметричной установке, происходит неравномерное распределение силы давления. Это приводит к образованию крутящего момента, вызывающего стабильную работу силовой установки, основанную на оборотах вала.

5 основных слоев, скрепленных по окружности длинными шурупами, составляют стандартную конструкцию двухроторного двигателя. При этом создаются условия для свободной циркуляции охлаждающей жидкости внутри системы. Движущиеся части, представленные 2 роторами и эксцентриковым выходным валом, располагаются между 2 стационарными участками.

Мощность и ресурс

По сравнению со стандартным ДВС, роторный агрегат характеризуется большей удельной мощностью, которая измеряется в л.с./кг. Это объясняется меньшей массой подвижных деталей, составляющих конструкцию РПД. Обоснование – отсутствие газораспределительного механизма, клапанной системы, коленчатого вала и шатунов.

Кроме того, однороторный двигатель преобразует энергию сгорания топлива во вращательное движение на протяжении ¾ тактов рабочего цикла. Для поршневых моторов этот показатель снижен до ¼.

До 2011 г. только японские промышленники концерна «Мазда» выпускали автомобили с двигателями роторного типа. А потом и они сняли агрегат с производства. Вероятная причина – заниженный ресурс силовой установки. До первого капитального ремонта транспортные средства проезжают всего 100 тыс. км. При аккуратном стиле вождения и бережном отношении пробег увеличивается до 200 тыс. км.

Уязвимое звено – уплотнители ротора, страдающие от перегрева и высоких нагрузок. Кроме этих факторов на них оказывают негативное влияние детонация и износ подшипников, расположенных на эксцентриковом валу.

Достоинства и недостатки

Теперь о достоинствах роторных моторов, а их вполне много. Выходит, что одна секция по мощности равна 3-цилиндровому мотору, при этом она в габаритных размерах значительно меньше. Это сказывается на компактности самых моторов. Об этом можно судить по модели Mazda RX-8. Этот автомобиль, обладая хорошим показателем мощности, имеет средне моторную компоновку, чем удалось добиться точной развесовки авто по осям, влияющую на устойчивость и управляемость авто.

Помимо компактных размеров в этом двигателе отсутствует газораспределительный механизм (ГРМ), ведь все фазы газораспределения выполняются самим ротором. Это значительно уменьшило металлоемкость конструкции, и как следствие – массу двигателя.

Из-за ненадобности поршней и ГРМ снижено количество подвижных частей в двигателе, что сказывается на надежности конструкции.

Сам двигатель из-за отсутствия разнонаправленных движений, которые есть в поршневом моторе, при работе меньше вибрирует.

Но и недостатков у такого двигателя тоже хватает. Начнем с того, что система смазки у него идентична с системой 2-тактного двигателя. То есть, смазка поверхности цилиндра производится вместе с топливом. Но только организация подачи масла несколько иная. Если в 2-тактном двигателе масло для смазки добавляется прямо в топливо, то в роторном оно подается через форсунки, а потом оно уже смешивается с топливом.

Использование такого типа смазки привело к тому, что для двигателя подходит только минеральное масло или специализированное полусинтетическое. При этом в процессе работы масло сгорает, что негативно сказывается на составе выхлопных газов. По экологичности роторный двигатель сильно уступает 4-тактному поршневому двигателю.

При всей простоте конструкции роторный мотор обладает сравнительно небольшим ресурсом. У той же Mazda пробег до капитального ремонта составляет всего 100 тыс. км. В первую очередь «страдают» апексы – аналоги компрессионных колец в поршневом двигателе. Апексы размещаются на вершинах ротора и обеспечивают плотное прилегание вершины к стенке цилиндра.

Недостатком является также невозможность проведения восстановительных работ. Если у ротора изношены посадочные места апексов – ротор полностью заменяется, поскольку восстановить эти места невозможно.

То же касается и цилиндра статора. При его повреждении расточка практически невозможна из-за сложности выполнения такой работы.

Из-за большой скорости вращения эксцентрикового вала, его вкладыши изнашиваются значительно быстрее.

В общем, при значительно простой конструкции, из-за сложности процессов его работы роторный двигатель оказывается по надежности значительно хуже поршневого.

Но в целом, роторный двигатель не является тупиковой ветвью развития двигателей внутреннего сгорания. Та же Mazda постоянно совершенствует данный тип мотора. К примеру, мотор, устанавливаемый на RX-8 по токсичности уже мало отличается от поршневого, что является большим достижением.

Теперь они стараются еще и увеличить ресурс. Однако это скорее всего будет достигнуто за счет использования особых материалов изготовления элементов двигателя, а также из-за высокой степени обработки поверхностей, что еще больше осложнит и увеличит стоимость ремонта.

Подробнее о конструкции роторного мотора

Устройство роторного мотора Ванкеля отличается простотой по сравнению с классической поршневой схемой. Каналы впуска и выпуска выполнены в стенке корпуса и перекрываются ротором, клапана и привод в конструкции не предусмотрены. В конструкции системы смазки имеется электронный блок управления, дозирующий подачу масла в зависимости от частоты вращения. Угар моторного масла является нормой для РПД и одновременно усложняет работу каталитического нейтрализатора, который быстро выходит из строя при постоянном попадании масла.

Узлы двигателя

РПД состоит из нескольких секций, которые собираются в единый блок при помощи болтов, имеющих герметичные втулки для защиты от течи антифриза. Торцевые крышки оснащены постелями для подшипников скольжения оси и посадочными гнездами для монтажа сальников.

Ротор мотора

Узел имеет 3 рабочие грани, соединенные криволинейными поверхностями. На торцах предусмотрена выемка для установки уплотнителя, дополнительные кольца расположены на боковой части. Внутри детали имеются полости для снижения веса и центральное отверстие с внутренней шестерней для соединения с зубчатым колесом на поверхности корпуса. Деталь изготовлена из стали с повышенным содержанием легирующих элементов.

Корпус роторного двигателя

Картер выполнен из алюминиевого сплава со стальной гильзой или серого чугуна. В стенках расположены каналы для циркуляции охлаждающей жидкости, в конструкции используется помпа и термостат для поддержания заданной температуры. По бокам картера установлены крышки с отверстиями для опор вала, предусмотрены точки крепления навесного оборудования и колокола сцепления. Агрегат ставится в моторном отсеке на резиновых подушках, снижающих уровень вибраций.

Выходной вал мотора

На поверхности оси имеются эксцентриковые кулачки, необходимые для сопряжения с роторами. Число кулачков зависит от количества секций РПД. При пуске агрегата роторы передают крутящий момент на кулачки, которые являются аналогами кривошипов коленчатого вала.

Преимущества и недостатки.

Преимущества двигателя Вигриянова (роторного двигателя с неравномерным однонаправленным (пульсирующе-вращательным) движением главного рабочего элемента) характерны для любого роторного двигателя:

• отсутствие специального механизма газораспределения,
• высокая удельная мощность,

Недостатки этого типа роторных двигателей кроются в самом принципе организации рабочих процессов в их конструкционной схеме. А она заключается в том, что мощность снимается с двух разных валов, а эти валы (каждый соединен со своим «коромыслом» с лопастями) движутся неравномерно, как бы то догоняя, то останавливая друг друга- то затормаживаясЬ, то ускоряясь- поочередными импульсами. Естественно, снимать мощность с таких «пульсирующих» валов очень сложно, а еще надо согласовывать их движение друг относительно друга. Для этого служит очень сложный и громоздкий механизм синхронизации и съема движения-вращения с двух валов. На приведенной в статье фотографии этот механизм виден на задней части корпуса- его диаметр и ширина больше, чем сам диск рабочей камеры, где происходят рабочие циклы… Именно эта неравномерность вращения 2-х рабочих валов, их неравномерное, пульсирующее движение и определяют все трудности создания работоспособных типов этого подкласса роторных двигателей. В созданных прототипах этих двигателей огромные инерционные нагрузки быстро разрушали применяемые механизмы согласования вращения двух валов и связанных с ними роторных лопастей. Этим объясняется то, что реально и эффективно работающих моделей этого типа до сих пор не создано.

К недостаткам можно, в частности, отнести высокую тепловую напряженность ротора, особенно его лопастей. Для мощных РЛДВС обязательна эффективная принудительная система охлаждения ротора.

В работе двигатель Вигриянова эквивалентен восьмицилиндровому поршневому двигателю, так как за один оборот реализует четыре рабочих цикла.
