Требования к габаритам автопоезда

Назначение автомобильных поездов

Автопоезд представляет собой автомобиль-тягач, к которому прикреплены несколько прицепов. Если вдаваться в дотошные подробности, то в России принято считать автопоездом механическое транспортное средство, которое приводится в движение при помощи двигателя, а также к которому присоединены прицепы. Кстати, опираясь на такую трактовку понятия, легко обнаружить, что автопоездом можно считать и трамвай, состоящий из нескольких вагонов. В этом случае можно немного поспорить, поскольку ни при каких ситуациях трамвай не называют автомобилем, но наряду с этим он является, несомненно, механическим транспортным средством.

Разновидности

Автопоезда отличаются друг от друга по различным параметрам, включая их внешние габариты. Исходя из этого, специалистами создана классификация автопоездов, ознакомиться с которой совсем вам не мешает. Различают такие их типы:

• тентованные;
• рефрижераторные;
• автовозные;
• контейнерные.

Помимо этого, такие транспортные средства классифицируют по их рабочим признакам, целевому их назначению. На автодорогах часто встречаются панелевозы, цистерны, трубоплетевозы, самосвалы, а также можно встретить своеобразную передвижную электростанцию или компрессорную установку.

Могут автопоезда отличаться и разновидностями прицепных звеньев, которые бывают активными и пассивными. Активные прицепные звенья дополнительно оборудуют ведущими колёсами, которые дополняют обязательно гидрообъёмным, электрическим или механическим приводом.

Важно понимать, что автомобильные поезда созданы для того, чтобы перевозить большие грузы. Соответственно, прицепам приходится принимать на себя повышенные нагрузки

В дополнение к общему весу груза прибавляется и вес самого прицепа. И именно всю эту общую нагрузку приходится принимать на себя и успешно выдерживать колёсам транспортного средства. Чтобы обеспечить повышенную прочность, конструкторы разработали и обеспечили связь звеньев на автопоезде при помощи тяговой или опорной связи. Тяговая связь ориентирована на продольные усилия, тогда как опорная связь на продольные и вертикальные усилия.

Преимущества

Если не вникать в характерные особенности автопоездов, может сложиться ошибочное впечатление, что они вовсе не нужны, можно вполне обойтись грузовыми автомобилями. На самом деле автомобильные поезда успешно конкурируют с одиночными грузовиками. В первую очередь, имея одинаковую грузоподъёмность, на их ось приходится меньшая нагрузка.

Безусловно, автопоезд не может покорить вас своим скоростным режимом, его максимальная скорость приблизительно на 20% ниже, нежели у грузовика. Однако невзирая на это производительность автопоезда в два раза выше, поэтому за один рейс можно транспортировать большее количество груза.

Помимо этого, приобретая автопоезд, можно получить сразу готовый технологический комплекс оборудования. В частности, на самом транспортном средстве успешно размещают конкретный агрегат, в котором вы испытываете острую необходимость для выполнения определённых производственных задач. Одновременно с этим на прицепе размещают специальную адаптированную электростанцию, благодаря которой удаётся без промедлений обеспечивать питание основного агрегата.

Также невозможно обойтись без автопоездов, когда следует перевести длинные грузы, разделить которые на несколько частей невозможно.

Страсти по габаритам

В Москве прошел VII Международный Евразийский форум «ТАКСИ». — 22 августа 2022 13353 0

Чего не учитывает техрегламент «О безопасности колесных транспортных средств», подписанный в сентябре 2009 года.

В сентябре 2009 г. председателем Правительства РФ был подписан технический регламент «О безопасности колесных транспортных средств».

Само по себе принятие регламента не вызывает сомнения с точки зрения его необходимости и своевременности. В нем собраны и детализированы все основные требования к безопасности автомобильного транспорта, которые раньше расписывались в десятках нормативно–правовых актов, инструкций, приказов.

Все хорошо, если бы не приложение № 4

Разновидности грузового транспорта

Грузовой транспорт подразделяется на множество разновидностей. Полуприцепы встречают наиболее часто. Их применяют почти всегда, когда нужно перевезти груз любого типа. Загружают кузов с любой стороны, что является очень удобным. Процедура становится крайне простой.

Рефрижераторы являются транспортными средствами, оснащенными холодильной установкой. Автомобили этого вида применяются, когда нужно перевезти продукцию, которая быстро портится.

Автосцепки являются автомобилями с прицепами к ним. Их очень удобно использовать в процессе загрузки и разгрузки. К ним обращаются, когда возникает необходимость перевезти любую продукцию, за исключением длинномерного груза или того, который требует особых условий.

Существуют и прицепы Jumbo. Их характерной чертой является повышенная вместимость. Полы в прицепе выполняются в форме «Г», они отличаются небольшим диаметром колес. Это позволяет увеличить пространство в них.

Контейнеровозы являются транспортными средствами, которые используют с целью перевозок контейнеров.

Автоцистерны – автомобили, в которых перевозят жидкие и сыпучие грузы.

Автовозы применяются для транспортировки машин.

Зерновозы используются, когда возникает необходимость перевозить зерно.

Самосвалы являются транспортными средствами, применяемыми для транспортировки сыпучих грузов.

Штрафы за нарушение

За пренебрежение правилами действующего законодательства предусмотрена административная ответственность в соответствии со статьёй 12.21.1 КоАП РФ, при этом на индивидуальных предпринимателей распространяется та же ответственность, что и на юридические лица. На нарушителей, к коим относятся водитель, человек, ответственный за транспортировку, юридическое лицо и собственник ТС, за превышение разрешённой массы и габаритов налагаются штрафы, кроме того при перегрузе более 50% водителя лишают прав на 6 месяцев. Сам транспорт вместе с грузом отправляется на штраф-площадку. Помимо перегруза штрафные санкции предусмотрены при указании неправдивых сведений о массе в документах, превышении норм габаритов ТС на 10 см., отсутствии разрешений на перемещении крупногабаритных объектов, отклонении от маршрута.

Автопарк России

Но нельзя просто ругать наше правительство за то, что наши дороги не готовы к такому, что инфраструктура не готова, что мосты не будут выдерживать и прочее. Нужно сказать немного и о нас самих. Ведь если что-то разрешается русскому человеку, то он начинает пользоваться этим без раздумий.

Вот представьте себе ситуацию, как у нас в стране разрешат без проблем ездить на многозвенных автопоездах. И тут наш вымышленный дальнобойщик-частник купит себе старый КАМАЗ или МАЗ, который собрали в рассвет времен СССР, и зацепит за него пару прицепов, затем он загрузит все под завязку, чтобы кое-как уложиться в норму, и выедет на трассу. Насколько это будет безопасно для самого водителя и других участников дорожного движения?

Проблему надо решать в комплексе, а не показывать на другие страны пальцем и говорить, что у них можно, пусть и у нас будет можно тоже. А на комплексное решение проблем нужно время и нужны средства. И время, и средства требуются колоссальные.

Виды автомобилей

Водители грузовых машин должны иметь в виду, что для определения требуемого веса автомобиля нужно в первую очередь отнести грузовой транспорт к определенному виду. Они бывают крупногабаритными, опасными и иными. Штрафы за любые нарушения перечисляются в статье 12 кодекса административных правонарушений. Они также бывают трех видов – для физических лиц штрафы не превышают двух тысяч рублей, для должностных лиц – не более пятнадцати тысяч рублей, а для юридических лиц – не более четырехсот тысяч рублей.

В ряде ситуаций для осуществления грузоперевозок нужно добиться соответствующего разрешения. В его отсутствие нарушителя в обязательном порядке штрафуют. Порой, если документация оформлена верно, но масса не совпала с указанной в документах, то инспекторы могут накладывать штрафы в размере пяти тысяч рублей. Для организаций штраф повышается как минимум в пятьдесят раз.

Но есть одна важная тонкость. Ни один инспектор не выпишет штраф, если предварительно не провел процедуру контрольного взвешивания. На глаз данное нарушение выявить нельзя, и штраф будет незаконным. Требуется, чтобы перевес в обязательном порядке был доказан.

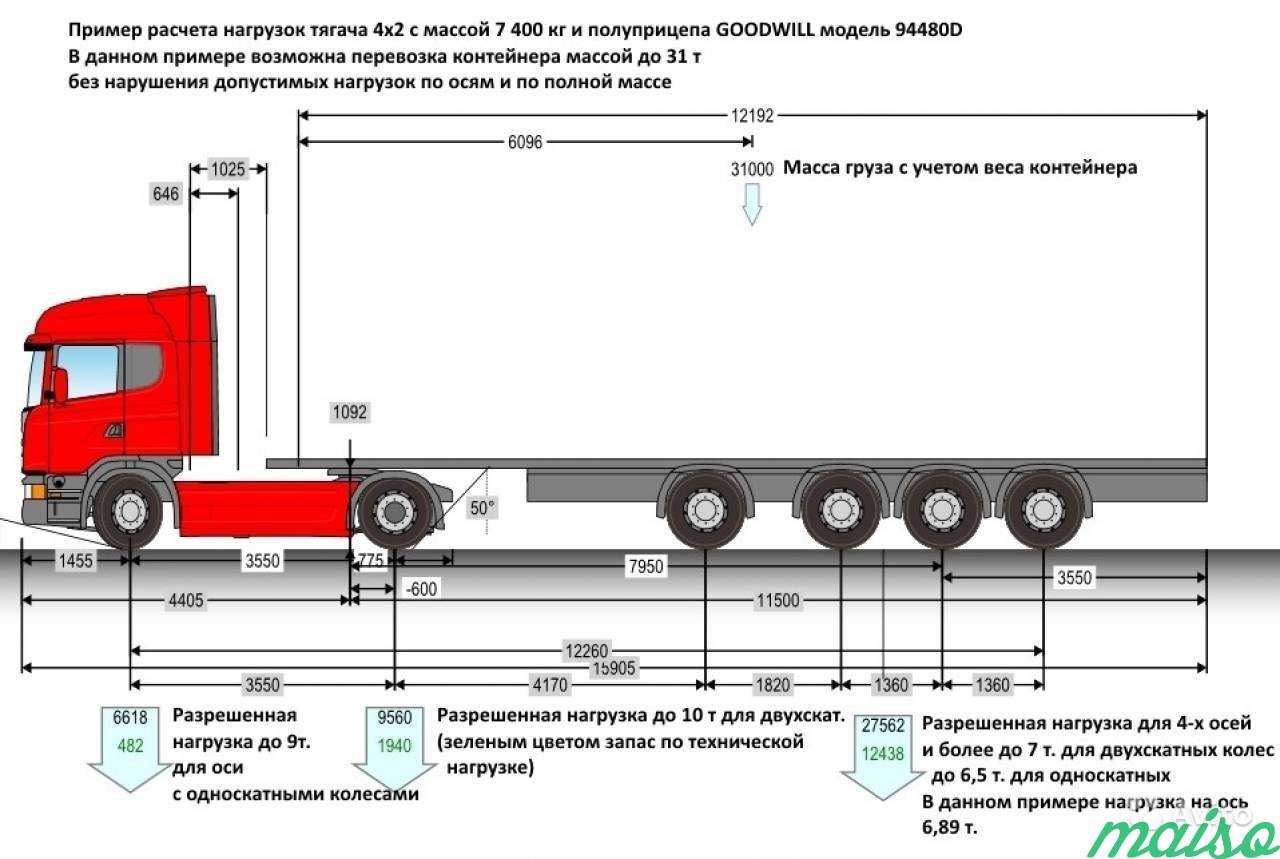

Перегруз по осям

Другой не менее важный контрольный показатель — это нагрузка на ось автомобиля.

Нагрузка на ось (осевая нагрузка) — это нагрузка, передаваемая на опорную (дорожную) поверхность колесами одной оси автомобиля.

Грузовые автомобили (как одиночные, так и автопоезда) могут иметь одиночные оси и сближенные оси (сдвоенные, строенные и др.).  Одиночные оси автомобиля расположены друг от друга на расстоянии не менее 2,5 м.Сближенные оси находятся на более близком расстоянии и могут объединяться по 2, 3, 4 или даже более осей, образуя так называемую «тележку».

При определении нормативного значения нагрузки на ось необходимо также учитывать вид автомобильных колес.

Односкатные колесаДвускатные колеса

Таблица значений допустимой нагрузки на ось для грузовых автомобилей

Оси автомобиля (тележка)	Расстояние между сближенными осями	Допустимая нагрузка на ось (тележку) для автодорог с нормативной нагрузкой
6 т/ось	10 т/ось	11,5 т/ось
одиночная ось	свыше 2,5 м	5,5 т/ось	9 т/ось	10,5 т/ось
2 сближенных оси	до 1 м включительно	8 т/тел	10 т/тел	11,5 т/тел
свыше 1 м до 1,3 м включительно	9 т/тел	13 т/тел	14 т/тел
свыше 1,3 м до 1,8 м включительно	10 т/тел	15 т/тел	17 т/тел
свыше 1,8 м до 2,5 м включительно	11 т/тел	17 т/тел	18 т/тел
3 сближенных оси	до 1 м включительно	11 т/тел	15 т/тел	17 т/тел
свыше 1 м до 1,3 м включительно	12 т/тел	18 т/тел	20 т/тел
свыше 1,3 м до 1,8 м включительно	13,5 т/тел	21 т/тел	23,5 т/тел
свыше 1,8 м до 2,5 м включительно	15 т/тел	22 т/тел	25 т/тел
4 и более сближенных осей (максимум 2 колеса на одной оси)	до 1 м включительно	3,5 т/ось	5 т/ось	5,5 т/ось
свыше 1 м до 1,3 м включительно	4 т/ось	6 т/ось	6,5 т/ось
свыше 1,3 м до 1,8 м включительно	4,5 т/ось	6,5 т/ось	7,5 т/ось
свыше 1,8 м до 2,5 м включительно	5 т/ось	7 т/ось	8,5 т/ось
2 и более сближенных осей (4 и более колес на одной оси)	до 1 м включительно	6 т/ось	9,5 т/ось	11 т/ось
свыше 1 м до 1,3 м включительно	6,5 т/ось	10,5 т/ось	12 т/ось
свыше 1,3 м до 1,8 м включительно	7,5 т/ось	12 т/ось	14 т/ось
свыше 1,8 м до 2,5 м включительно	8,5 т/ось	13,5 т/ось	16 т/ось
одиночная ось	свыше 2,5 м	6 т/ось	10 т/ось	11,5 т/ось
2 сближенных оси	до 1 м включительно	9 т/тел	11 т/тел	12,5 т/тел
свыше 1 м до 1,3 м включительно	10 т/тел	14 т/тел	16 т/тел
свыше 1,3 м до 1,8 м включительно	11 т/тел	16 т/тел	18 т/тел
свыше 1,8 м до 2,5 м включительно	12 т/тел	18 т/тел	20 т/тел
3 сближенных оси	до 1 м включительно	12 т/тел	16,5 т/тел	18 т/тел
свыше 1 м до 1,3 м включительно	13 т/тел	19,5 т/тел	21 т/тел
свыше 1,3 м до 1,8 м включительно	15 т/тел	22,5 т/тел**	24 т/тел
свыше 1,8 м до 2,5 м включительно	16 т/тел	23 т/тел	26 т/тел
4 и более сближенных осей (максимум 2 колеса на одной оси)	до 1 м включительно	4 т/ось	5,5 т/ось	6 т/ось
свыше 1 м до 1,3 м включительно	4,5 т/ось	6,5 т/ось	7 т/ось
свыше 1,3 м до 1,8 м включительно	5 т/ось	7 т/ось	8 т/ось
свыше 1,8 м до 2,5 м включительно	5,5 т/ось	7,5 т/ось	9 т/ось
2 и более сближенных осей (4 и более колес на одной оси)	до 1 м включительно	6 т/ось	9,5 т/ось	11 т/ось
свыше 1 м до 1,3 м включительно	6,5 т/ось	10,5 т/ось	12 т/ось
свыше 1,3 м до 1,8 м включительно	7,5 т/ось	12 т/ось	14 т/ось
свыше 1,8 м до 2,5 м включительно	8,5 т/ось	13,5 т/ось	16 т/ось

(*) Группы сближенных осей, имеющие в своем составе оси с односкатными и двускатными колесами, рассматриваются как группы сближенных осей с односкатными колесами.
(**) В том числе для транспортных средств, имеющих оси и группы сближенных осей с односкатными колесами, оборудованных пневматической или эквивалентной ей подвеской.

Если фактическая нагрузка на ось (тележку) превышает допустимую нагрузку более чем на 2%, по законодательству РФ возникает перегруз.

Лазейки

На некоторых тематических форумах есть следующая интересная информация, разберем ее на примере. Максимально разрешенная длина автопоезда у нас в стране регламентирована. А разрешение на включение двух прицепов в состав автопоезда получить почти нереально. Но наши водители нашли некий выход.

За условный КАМАЗ нельзя зацепить два прицепа, но этот же КАМАЗ может буксировать сломанный КАМАЗ с прицепом. Чем вам не длинный автопоезд, который укладывается в наше странное действующее законодательство? Конечно же, никто не утверждает, что сотрудники ГИБДД не догадаются, что вы хитрите.

Хотя на этих тематических форумах, где взята данная информация, есть пользователи, которые говорят, что они довольно успешно пользуются данной схемой. Будем надеяться, что это правда, а не их вымысел и хвастовство.

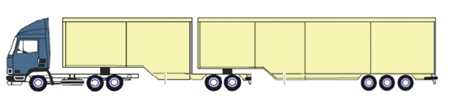

Типы автопоездов

Из всего многообразия МАП в Европе используются в основном три варианта.

Автопоезд типа А-Train состоит из одиночного трех- или четырехосного грузовика, двухосной подкатной тележки Dolly и двух- либо трехосного полуприцепа.

B-Train состоит из двух- или трехосного седельного тягача, трехосного полуприцепа и двухосного прицепа со сближенными осями «тандем».

D-Train состоит из трехосного седельного тягача, промежуточного двух- или трехосного полуприцепа со съемным кузовом в передней части и с седельно-сцепным устройством в задней и трехосного полуприцепа.

С 2014 года в тестовой эксплуатации в Швеции, а потом и в Финляндии работают автопоезда типа B-Triple, получившие название ЕТТ (En Trave Till — «в один заход») длиной 31,67 м, перевозящие два 40-футовых контейнера полной массой 90 т.

Соревнуясь между собой в удешевлении перевозок древесины, Швеция и Финляндия пошли дальше. На базе ETS появились новые модификации МАП полной массой до 76 т на 8–9 осях (см. рис. 7).

Самые современные разработки многозвенных автопоездов, которые пока находятся в тестовой эксплуатации, имеют полную массу 101 т на 12 осях (см. рис. 8). Тем не менее нагрузки на осевые тележки остаются в основном общеевропейские.

Рис. 9. Прицепной автопоезд в России

Для сравнения: в России перегруз получил такое распространение, что прицепной автопоезд, состоящий из четырехосного самосвала и четырехосного самосвального прицепа, имеет такую же полную массу всего на восьми осях (см. рис. 9).

В 2000-х годах на международном маршруте Финляндия — Москва в основном для транспортировки бытовой техники использовались с разрешением на негабаритные перевозки аналоги «скандинавских паровозов». Чтобы допускалась эксплуатация без автомобиля сопровождения, габаритная длина автопоезда не должна превышать 24 м. Для этого в комбинацию А-Train подбирали укороченный автомобиль или чаще использовали старые 12-метровые полуприцепы из Скандинавии. С В-Train было сложнее. Задний прицеп-тандем обрезали до 6 м, не особо задумываясь об изменении конструкции, положения центра тяжести и распределения нагрузок.

Допускалась полная масса автопоезда 44 т, а главный бич российских автотранспортников — нагрузка на ведущую ось все равно ограничивалась 10 т.

Нормирование грузовой техники в РФ

Что касается Российской Федерации, здесь действует Федеральный закон №257 «Об автомобильных дорогах и дорожной деятельности», а также постановление Правительства от 15.04.2011г. №272. В пункте 2 этого подзаконного акта закрепляется, что автоперевозка грузов в международном сообщении по территории России осуществляется в соответствии с международными договорами и российскими законами. Наибольший интерес представляют 1-ое и 3-ее приложения, касающиеся разрешенной массы и предельных габаритов груза.

Так, приложение 1 устанавливает допустимые массы в зависимости от типа автотранспортного средства, комбинации грузовых платформ и количества осей. В нижеприведенной таблице предельные веса даны в тоннах:

одиночные автомобили	2-хосные – 18
3-хосные – 25
4-хосные – 32
5-тиосные – 35
седельные полуприцепы и прицепные автопоезда	трехосные – 28
четырехосные – 36
пятиосные – 40
с шестью и более осями – 44

Приложение 3 посвящено предельным размерам:

длина от переднего до заднего бампера	для одиночного т/с и прицепа – 12 м
для автопоезда – 20 м
ширина кузова	общее требование – 2,55 м
для изотермических фургонов – 2,6 м
высота фуры	не более 4 м

Об истории

Среди главных законодательных актов, которые наложили ограничение на размер грузовых транспортных средств, выделяют Директиву совета ЕС. И первыми странами, которые поменяли нормативное регулирование в этой сфере, стали Швеция и Финляндия. В данных государствах разрешается передвижение двух разновидностей автопоездов:

• те, которые сформированы из тягача с 3 осями;
• те, которые выполнены на основе полуприцепа с 3 осями.

На российском дорожном полотне автопоезда стали появляться уже давно. Они ездят между двумя столицами страны и Скандинавией. На данный момент объемы этих автопоездов должны достигать 160 кубических метров.

Страны Скандинавии прошли долгий путь до момента, когда длина автопоездов начала составлять 25,5 метра. Поначалу в эксплуатацию вводились лишь грузовые транспортные средства длиной до 24 метров.

В Северной Америке длину полуприцепов никогда не делали больше 16 метров, а ширину – больше 2,5 метров. В европейских государствах ограничения были еще более строгими. Длина в подобных ТС не должна была превышать 13,6 метра, а ширина – 2,5 метра. По причине данных разногласий в международном плане появились трудности в выборе стандартов, в соответствии с которыми осуществляют грузоперевозки. К примеру, 53-футовые контейнеры в европейских странах не появляются, но в государствах США и Канады они стали чрезвычайно популярными.

Чуть-чуть длиннее

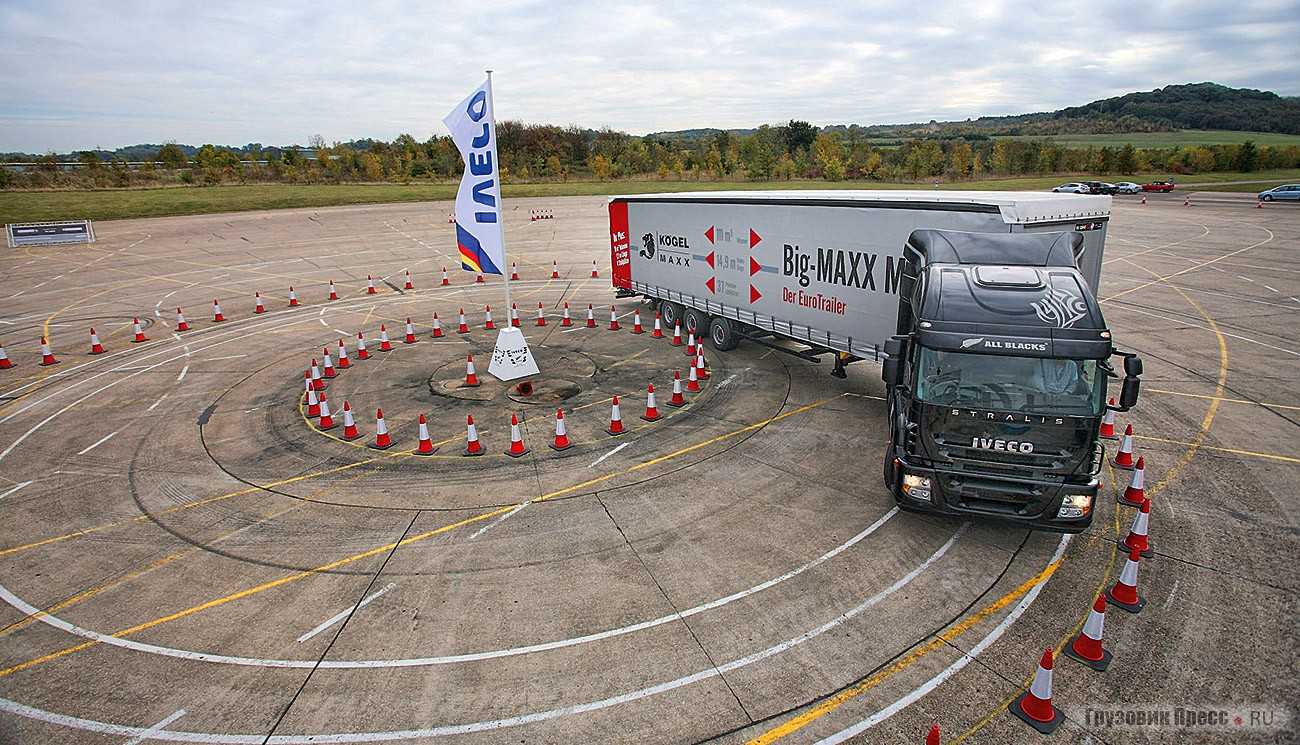

Еще в 2005 году компания Kögel разработала свой концептуальный полуприцеп Big-MAXX нестандартной длины, который предлагал 12 %-ное увеличение объема перевозимого груза в сравнении с существующим стандартным автопоездом. Новинку впервые показали на ганноверской Международной выставке IAA в сентябре 2006 года. Разумеется, для его буксировки никакого специально адаптированного седельного тягача не нужно. В «Большой-MAXX» в шторном исполнении длиной 14,92 м можно загрузить 37 европоддонов вместо 33, как у 13,6-метровой фуры существующего стандарта. Конечно, увеличение длины полуприцепа на 1,32 м дало бы перевозчику значительное сокращение в потреблении топлива и повышение рентабельности, а экологи были бы рады тому обстоятельству, что для доставки одного поддона произошло уменьшение эмиссии CO2. Кроме этого «узаконивание» 18-метрового автопоезда позволило бы европейским транспортникам взяться за доставку по автодорогам стандартизованных ISO 48-футовых морских контейнеров без оформления дополнительного разрешения. Но главное – от правительств не потребовалось бы дополнительных инвестиций в дорожную инфраструктуру и повышение безопасности.

О допустимой осевой нагрузке

Помимо предписаний о том, какие грузовые автомобили с разрешенной максимальной массой эксплуатировать разрешается на территории страны, в отношении такого вида транспортных средств действует и иное предписание. Оно касается ограничений нагрузок на ось. Такая особенность важна при расчетах.

Чтобы разобраться в том, каким образом была рассчитана разрешенная масса грузового автомобиля по дорогам, важно знать о самых простых терминах

В отношении машин с 2 осями действует ограничение в 18 тонн, с 3 осями – 25 тонн, с 4 осями – 32 тонны, с 5 осями – 35 тонн. Свои рамки имеются и для автопоездов. Так, ограничения в отношении 3 осей – 28 тонн, 4 осей – 36 тонн, 5 осей – 40 тонн, более 6 осей – 44 тонны.

Рассчитывается нагрузка с применением сложных формул.
