Какие бывают и как работают датчики системы смазки двигателя

Как происходит выключение масляного выключателя

Выключение МВ происходит посредством нажатия на соответствующую кнопку.

При этом срабатывает защелка, которая не дает ему отключаться самопроизвольно в нормальном режиме, пружина разжимается и штоки выходят из розеток – выключатель отключается.

При отключении и размыкании контактов в полюсах в масле образуется электрическая дуга (если отключение происходило под напряжением), которая горит доли секунды.

Во время ее гашения масло очень сильно разогревается в месте разъединения контактов, выделяется газ. Происходит тушение дуги.

Как подключить по схеме проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Проверка и ремонт

Если Вам нужно проверить устройство, то возьмите небольшой отрезок резинового шланга. К нему, с одной стороны, приделывается специальный переходник, который соответствует диаметру выхода насоса, а с другой – датчик аварийного давления машинного масла. Начинаем при помощи насоса создавать искусственное давление. Обязательно фиксируйте данные отношения давление/сопротивление. Если показания датчика и его характеристики совпадают, то прибор исправен.

Есть еще один способ, как проверить датчик. Нужно поместить его в пенный раствор, с большим количеством мыла. Немного подержав там датчик. Выньте его и подключите к насосу. Нагнетайте при помощи насосной установки давление в приборе. Если из сфальцованных стыков пойдут пузыри – устройство непригодно и пропускает масло.

Но если Вы убедились в неисправности, необходимо заменить извещатель. Датчик аварийного давления масла у восьми клапанного двигателя находится с правой стороны от мотора, а у шестнадцати клапанного – с левой. Место его расположения может меняться в зависимости от модели и марки автомобиля. Чтобы его снять, воспользуйтесь нашей инструкцией:

1. Отключите от датчика провод, идущий на приборную панель;
2. Под датчиком расположена резьба, поэтому аккуратно выкрутите его гаечным ключом. Если она сорвана, то постарайтесь снять его при помощи пассатижей;
3. После нужно просто вынуть датчик из отверстия.

Сразу же осмотрите уплотнительное кольцо из алюминия. Именно оно может служить причиной протекания масла. В зависимости от результатов диагностики, Вам нужно будет купить или новый датчик, или заменить уплотнитель. Процесс установки нового прибора является противоположным снятию. Обязательно проверьте прочность соединения контрольной лампы и датчика аварийного сигнала масла. При этом способ снятия и подключения во многом зависит от того, какая марка у сигнализатора и модель у автомобиля.

Фото — замена аварийного датчика давления масла

Иногда проблема может крыться в способе установке датчика. Так, например, Лендкрузер Дизель известен тем, что там прибор может «проваливаться» в поддон, из-за чего давать неверные показания. Иногда окислилась схема или просто оборвался провод компьютерного управления извещателем. Также если датчик криво стоит, то он может неправильно измерять уровень давления из-за деформации мембраны.

Цена датчика варьируется от нескольких сотен на бывший в употреблении до нескольких тысяч рублей (например, на эксклюзивные устройства). Желательно консультироваться с продавцом перед покупкой устройства, т. к

очень важно, чтобы оно подошло именно Вашему авто

Вам также может быть интересно

Как проверить электронный датчик давления масла

Чтобы проверить электронный датчик давления потребуется мультиметр и насос (желательно с манометром). Перед началом проверки необходимо снять датчик с автомобиля и перевести мультиметр в режим диагностики цепи «на обрыв». Соедините датчик с насосом и подключите к нему мультиметр. Лучше использовать насос с манометром, чтобы не подать лишнее давление, от которого электронный прибор выйдет из строя.

Объединив насос, манометр и мультиметр, убедитесь, что на шкале стрелка находится в нуле. Далее подайте минимальное давление от насоса, в результате чего на рабочем датчике мембрана должна согнуться, сдвинуть толкатель и цепь разомкнется, что приведет к отклонению стрелки прибора в сторону бесконечности. Также рекомендуется подать давление, приближенное к максимальному, и убедиться в работоспособности датчика в подобном режиме.

Как проверить механический датчик давления масла

Принцип проверки механического датчика давления масла практически не отличается от диагностики электронного варианта. Для проведения процедуры потребуется насос c манометром и небольшой резиновый шланг. При проверке датчик необходимо снять вместе со стрелочным указателем. Насос подключается к датчику при помощи резинового шланга, при этом соединение должно быть герметичным. Когда все будет соединено, необходимо начать подавать различное давление, контролируя его по манометру. В момент подачи определенного давления, его значение записывается и также фиксируется сопротивление. Когда несколько значений будут сняты, можно сравнивать полученные данные с таблицей идеальных значений, которая разнится от автомобиля к автомобилю, и ее можно узнать из технической документации к машине или в интернете.

ДАТЧИКИ ТЕПЛОВОГО ДЕЙСТВИЯ

Именно тепловой уровнемер чаще всего встречается в конструкции двигателей современных автомобилей. В основе датчика находится нагревательный элемент. Блок управления чередует фазы нагрева, кратковременно разогревая элемент до температуры, превышающей фактическую температуру масла в двигателе, и остывания. Именно длительность периода снижения температуры нагревательного элемента до температуры моторного масла, в который он погружен, и позволяет рассчитать фактический уровень.

Принцип работы уровнемера такого типа обуславливает наличие датчика температуры масла. Именно таково устройство и принцип работы датчика G266, устанавливающегося на многие автомобили Volkswagen, Skoda, Audi. Оба элемента совмещены в корпусе датчика уровня, который находится в поддоне картера двигателя.

ЭЛЕКТРОТЕРМИЧЕСКИЕ УРОВНЕМЕРЫ

Электротермические датчики уровня масла можно назвать подвидом тепловых уровнемеров. Основой датчика является нагревательный элемент (проволока) с высоким температурным коэффициентом сопротивления. Общее сопротивление нагревательного элемента зависит от температуры нагрева. Соответственно, чем глубже погружен датчик в смазывающе-охлаждающую жидкость, тем лучший отвод тепла от нагревательного элемента и тем меньше его сопротивление. Уровень масла рассчитывается блоком управления по фактической величине напряжения на выводах датчика.

УЛЬТРАЗВУКОВЫЕ ИЗМЕРИТЕЛИ

Принцип работы основывается на использовании ультразвука – звуковых колебаний, частота которых превышает доступный человеческим органам восприятия диапазон частот. Степень отражения звуковых волн зависит от плотности материала, на который направлен источник звуковых колебаний. Поскольку плотности воздушной среды и моторного масла разнятся, на границе уровня масла в поддоне звуковые волны отражаются. Отраженные колебания улавливаются приемником, а временной интервал между переданным и отраженным сигналом используется для расчета уровня масла в двигателе.

Устройство датчика G266, использующееся в конструкции авто VAG-Group.

Также в корпус включен PTC-резистор, который позволяет измерить температуру масла. Помимо измерительного элемента, устройство включает в себя электронный измерительный блок, который обрабатывает ультразвуковые сигналы и сигналы от PTC-резистора. С цифрового логического модуля сигналы, преобразованные в понятный для блоков управления язык – ШИМ-сигнал, через ЭБУ двигателя отправляются на щиток приборной панели.

Преимущества перед тепловыми элементами

• Низкое потребление тока.
• Быстрота прохождения сигнала.
• Возможность реализации графической индикации фактического уровня масла в двигателе.

АЛГОРИТМЫ ИЗМЕРЕНИЙ

Статический контроль. Двигатель заглушен больше 60 сек., автомобиль неподвижен (должен быть затянут стояночный тормоз)

Для нивелирования погрешности измерений принимается во внимание возможное наклонное положение кузова автомобиля. Чтобы владелец не ждал данных после включения зажигания, измерение уровня происходит сразу после открытия водительской двери.
Динамический контроль уровня

Задействован, когда автомобиль находится в движении. При этом учитываются: обороты коленчатого вала, продольное и поперечное ускорение, температура двигателя, положение концевого выключателя капота. При этом цикл движения с момента последнего срабатывания капота должен быть больше 50 км.

РОЛЬ КОНЦЕВИКА КАПОТА

VAG в автомобилях VW, Audi, Seat, Skoda использует довольно интересную схему подключения датчика уровня масла в двигателе. Если индикатор низкого уровня загорелся, то для его погасания должны быть выполнены 2 условия:

• срабатывание концевика капота (логично, что без открытия капота невозможно долить масло);
• пополнен уровень.

Если после загорания лампочки низкого уровня вы открыли капот, но не восполнили недостачу, индикация потухнет и загорится повторно только спустя 100 км. В случаекритического количества смазывающе-охлаждающей жидкости, на приборной панели загорится лампочка низкого давления масла.

Если на автомобиле неисправен концевик капота, лампочка не потухнет, даже если уровень будет в норме. Эту особенность схемы подключения нужно учитывать при диагностике системы.

РЕЖИМЫ СВЕТОВОЙ ИНДИКАЦИИ

Простейшее устройство системы контроля количества жидкости предполагает лишь зажигания лампочки (масленки) на приборной панели. Более продвинутые системы, использующиеся в том числе и VW, имеют несколько режимов световой индикации низкого уровня смазки в моторе.

На автомобилях с графическим отображением количество масла можно оценить по проецирующейся на экран шкале.

Виды

В зависимости от особенностей предназначения, датчики контроля давления масла делятся на 2 вида:

• сигнализатор низкого давления масла. Еще измерители такого типа называют датчиками на лампу, так как в случае падения напора в системе смазки на панели приборов загорается контрольная лампа (дополнительно может быть подключен зуммер);измеритель давления в системе. Устройства такого типа способны показывать фактическое давление в системе в процессе работы двигателя. Для отображения показаний на приборной панели устанавливается аналоговый указатель (стрелочный).

На некоторых системах конструкция предполагает 2 датчика. По своему внутреннему устройству и принципу работы применяющиеся в различного рода технике измерители давления делятся на следующие виды:

• контактного типа;реостатные;импульсного типа;пьезокристаллические.

Рассмотрим устройство мембранных датчиков контактного, реостатного и импульсного видов, так как именно они чаще всего используются в системе смазки современных автомобилей.

Датчик на лампу

Устройство измерителя контактно типа («на лампу»):

1. подвижный контакт;штанга подвижного контакта (толкатель);мембрана;корпус;неподвижный контакт;сигнальная лампа;

Р – фактическое давление в системе смазки. Рпор – критический уровень, при котором зажигается сигнальная лампа. Uбс – напряжение бортовой сети.

Один из контактов сигнальной лампы после включения зажигания запитан от бортовой сети. Второй контакт подключается к подвижному контактному элементу измерителя. Принцип работы сигнализатора основан на замыкании второго вывода сигнальной лампы на «массу». За замыкание и размыкание отвечает подвижный контакт, который через толкатель соединен с диафрагмой. Наддиафрагменная полость датчика через канал (показан красной стрелкой) соединена с системой смазки двигателя. По мере роста напора смазки в системе увеличивается усилие на диафрагму, из-за чего она изгибается, отодвигая подвижный контакт от неподвижного. На рис. А показана ситуация, при которой давление в системе отсутствует, контакты замкнуты, лампочка горит. На рис.Б P фактическое больше расчетного критического уровня Pпор, поэтому цепь разомкнута и лампочка на приборной панели не светится.

Датчики абсолютного давления

Измерители абсолютного давления в масляной системе могут быть реостатного либо импульсного вида.

На рисунке Б изображен мембранный датчик реостатного типа. Как и в случае с контактным измерителем, фактический напор масла передается деформацией диафрагмы. Степень изгиба диафрагмы через качалку передается на ползунок, который движется по резистивному слою. Электрическая часть представляет собой обычный реостат. Сопротивление в цепи зависит от положения ползунка и, соответственно, от степени деформации мембраны. Аналоговый указатель на приборной панели может по такому же принципу, как и указатель датчика уровня топлива, либо быть построен на основе биметаллической пластины.

Измеритель импульсного вида

На рис. В показан мембранные измеритель импульсного типа.

Устройство импульсного измерителя предполагает наличие внутри датчика термобиметаллического вибратора (на рис. В №6 – термобиметалл со спиралью и подвижным контактом). Преобразователь включает в себя верхний и нижний контакты. Верхний элемент представляет собой пластину с намотанной на ней спиралью, нижний соединен с мембраной и замкнут на массу. В холодном состоянии биметаллическая пластина распрямлена и замкнута с нижним контактом, в цепи протекает ток, который нагревает спираль внутри указателя на приборной панели. Нагрев от спирали передается на пластину, которая соединена со стрелкой аналогового указателя. Под воздействием тепла пластина изгибается, перемещая стрелку. Но поскольку в датчике давления масла установлена похожая биметаллическая пластина, то при нагреве она также деформируется, отсоединяясь от нижнего контакта и прерывая тем самым прохождение тока в цепи. При остывании пластина возвращается в исходное положение и цепь снова замыкается.

Получается, что цепь постоянно замыкается и размыкается (вибрирует). Чем больше величина давления смазочного материала в системе, тем больше поднят нижний контакт и тем больше времени требуется на размыкание цепи вследствие нагрева пластины. При опускании мембраны нижний контакт опускается, вследствие чего вибрации происходят чаще. Именно величина тока на выходе из датчика используется блоком управления для расчета давления смазочного материала в системе или аналоговым указателем на приборной панели.

Пробой прокладки

При пробитой прокладке под головкой блока, происходит утечка смазки и попадание в неё охлаждающей жидкости. Уровень смазки в этом случае будет выше нормы на щупе, на самом деле под ним будет охлаждающая жидкость.

Определяется повышенным уровнем на щупе, измененным цветом смазки, запахом из под крышки радиатора либо расширительного бачка. Появлением масляной пленки в бачке или радиаторе.

Тут сразу требуется заменить прокладку под ГБЦ, жидкости охлаждения и масла, и кататься на такой машине дальше нельзя, попадание воды в масло для мотора как яд для человека, его это губит.

У меня все, не забывайте следить за своим автомобилем, и до новых встреч. Подписывайтесь на обновления сайта  и не забывайте о друзьях, делитесь ссылками, им тоже будут полезны мои советы.

Причины и признаки неисправности

Датчик уровня масла постоянно находится в агрессивной среде. Основная часть тела размещается в картере, который регулярно нагревается до рабочей температуры +95 °C, а ночью, например, в мороз, остывает до −40 °C. Такие перепады негативно сказываются на всех материалах конструкции ДУМ (пластик, медь, сталь), в следствии чего их структура постепенно разрушается. Это естественные причины выхода из строя. Кроме того, датчик может перестать корректно работать из-за таких дефектов, как:

• обрыв провода;
• отсоединение колодки;
• короткого замыкания в цепи;
• глюк в системе блока управления.

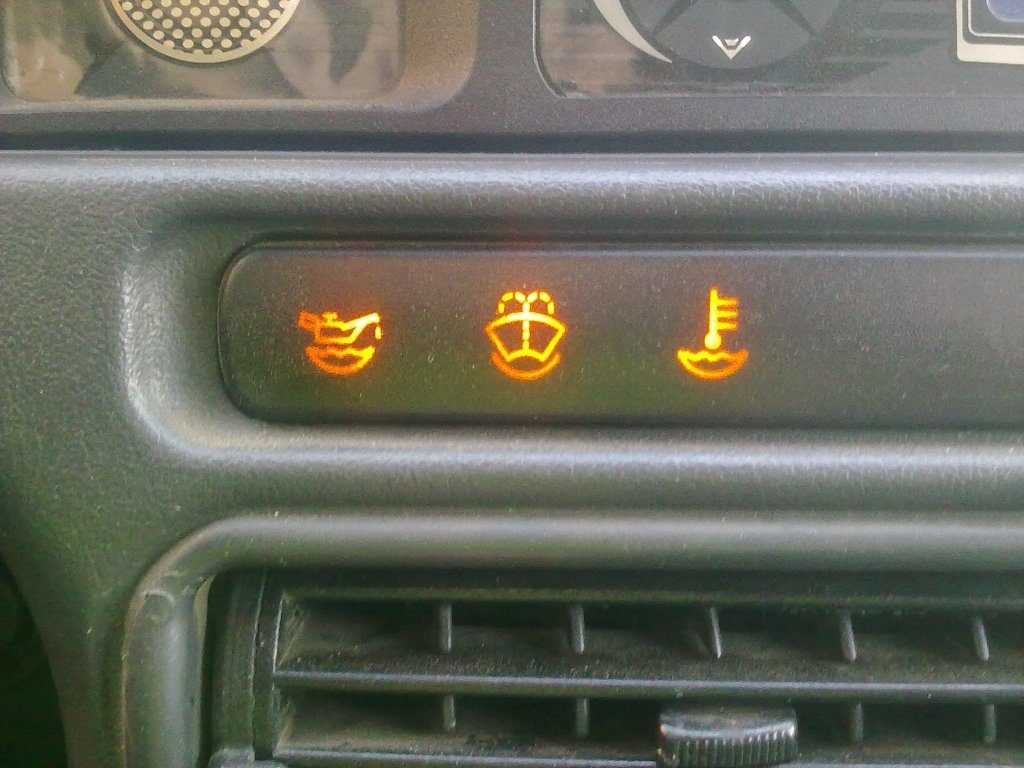

В перечисленных случаях на приборной панели будет мигать или постоянно гореть лампочка, даже при полном уровне масла, о чём можно судить по контрольному щупу. А иногда наоборот, из-за обрыва цепи индикатор маслёнки совсем не показывает, при этом владелец эксплуатирует машину с «пустым» поддоном, полагаясь на ДУМ. Помимо электрических соединений на датчике со временем ветшает уплотнительное кольцо или худится завальцовка трубки на штекере. Поэтому в месте соединения начинает пробиваться масло, стекая по блоку цилиндров на защиту двигателя или на землю.

Где установлен

Датчик уровня масла размещён на задней части двигателя. Он расположился под масляным фильтром. К нему подходит 1 провод.

Виды датчиков уровня

Здесь я не буду говорить о всех возможных видах датчиков уровней. Коротко расскажу только о тех, которые мы использовали для растительного масла.

Поплавковые датчики уровня

Итак, первый наш опыт — это простые поплавковые датчики уровня серии ПДУ-2.х.х (см. рис.).

Эти датчики отлично работают на воде и других хорошо текучих жидкостях. Скорее всего, они будут работать и, например, с автомобильным маслом. Но с растительным маслом всё не так просто.

Наверняка вы замечали, что если разлить подсолнечное масло и не вытирать его, то после высыхания получается такая липкая плёнка. В этом то и заключается первая сложность.

Дело в том, что зазор между поплавком и стержнем, по которому ходит этот поплавок, достаточно небольшой (см. рис. ниже). Поскольку в ходе работы и на стержне и на поплавке образуется та самая липкая плёнка, то со временем поплавок просто перестаёт свободно перемещаться и датчик перестаёт работать.

Да, его можно почистить и работа снова восстановится. Но…

Из нашей практики могу сказать, такого датчика хватает примерно на месяц работы. Потом его надо чистить. Сами понимаете, каждый раз снимать и чистить датчик — занятие малоприятное и трудозатратное. Особенно если таких датчиков много, а производство находится в 40 километрах от города.

В общем, помучившись какое-то время с обслуживанием, от таких датчиков мы отказались.

Ёмкостные датчики уровня

Следующий наш опыт — использование ёмкостных датчиков. Мы пробовали несколько видов. Расскажу о двух, от которых удалось добиться хоть какой-то более-менее устойчивой работы.

Итак, первый вид — обычные ёмкостные невстраиваемые датчики (см. рис.), например, CSN E8A5-31P-20-LZ-H. Сегодня существует множество производителей таких датчиков как в России, так и за рубежом. Импортные обычно в 1,5…2 раза дороже, при этом по качеству не лучше. Поэтому мы используем российские.

Несколько примеров внешнего вида ёмкостных датчиков приведены на рисунке. На самом деле этих видов намного больше.

На первом нашем маслозаводе нам после некоторых мучений удалось таки добиться устойчивой работы таких датчиков. Однако на втором заводе всё оказалось намного сложнее.

Дело в том, что на втором маслозаводе была немного другая технология, и масло, поступая в бак для взвешивания, вспенивалось. На вес это, разумеется, не влияло. Но при откачивании масла с весов масло уходило, а пена оставалась на датчике. И датчик “думал”, что это масло.

Попытки регулировать чувствительность приводили к ложным срабатываниям и в целом неприятность не устраняли. Пришлось дорабатывать конструкцию подачи масла так, чтобы исключить образование пены. Однако это привело к другим неприятностям.

В общем, эти датчики мы пока используем, но будем от них отказываться. Сейчас взяли для опыта другие — с иным принципом работы (об этом ниже).

Зачем нужен датчик давления масла

ДДМ — это важнейший компонент смазочной системы двигательного агрегата. Устройство отвечает за контроль давления масла, которое подаётся к двигателю и в случае каких-либо сбоев передаёт сигнал в салон водителю — загорается соответствующая лампочка.

Лампочка загорается сразу же после срабатывания ДДМ

Чтобы понять значение датчика в конструкции автомобиля, потребуется знать, как именно осуществляется подача масла на трущиеся части в двигателе. В зависимости от вида машины и её года выпуска подача смазки может осуществляться различными способами, в том числе и простым разбрызгиванием. Однако даже такой способ подразумевает создание необходимого давления, чтобы в агрегат подавалось оптимальное количество масла. Если количество смазки будет стабильным, то трущиеся части двигателя обеспечивают хорошую бесперебойную работу без быстрого износа.

Для своевременного предупреждения различных негативных факторов в смазочной системе и устанавливается ДДМ, который чувствителен ко всем изменениям подачи масла.

Подача сигнала водителю осуществляется звуковым и визуальным методами: в салоне раздаётся резкий писк и на панели приборов возникает красный индикатор в виде маслёнки. В некоторых видах авто характеристики давления масла выносятся в отдельный стрелочный прибор, который показывает текущее состояние системы смазки.

Давление масла может меняться от того, как высоко автомобиль находится над уровнем моря

Проверка электрического датчика давления масла

Проверка датчика мультиметром

Электронные датчики давления масла, используемые, как на иномарках, так и отечественных авто, в частности, на автомобилях ВАЗ-2114 и других современных «Ладах», проверить несложно. Их устройство аналогично тому, где используется реостат, однако они попросту размыкают цепь при определенном давлении. Соответственно, его проверка еще проще. Для этого нужно:

• Установить мультиметр в режим «прозвонки» (разрыва) электрической цепи.
• Обеспечить герметичное соединение воздушного насоса и входного (чувствительного) отверстия, куда подается воздух. Тут аналогично необходимо обеспечить качественную герметизацию, поскольку от этого напрямую зависит результат эксперимента.
• Один щуп мультиметра установить на центральный выходной контакт датчика, а второй — его корпус, «массу».
• Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. Сильно дуть не нужно, чтобы не повредить мембрану. Если датчик исправен, то электрическая цепь разомкнется почти сразу, под механическим воздействием штока, находящемся в жесткой связи с изгибаемой чувствительной мембраной датчика давления масла.

Как понятно из схемы работы датчика, если цепь разомкнулась (фиксируется мультиметром), значит, датчик исправен. В противном случае — нет. В редких случаях вместо датчика проблему, почему горит лампочка масла, необходимо искать в неисправной (перебитой или с поврежденной изоляцией) проводке.

Также работоспособность датчика давления масла можно проверить и другим методом. Так, нужно снять питающий провод с датчика и замкнуть его на «массу». Если датчик исправен, то сигнальная лампочка на приборной панели загораться не должна. В противном случае датчик неисправен.

Проверка двух датчиков

На некоторых современных машинах устанавливают два однотипных («новых») датчика давления. Первый рассчитан на значение абсолютного давления в диапазоне около 0,15…0,45 атмосфер, и предназначен для размыкания контрольной лампы после запуска двигателем. Его проверка аналогична, и соответствует описанной выше процедуре. То есть, подключение такое же. Его цепь должна размыкаться при нагнетании в нем давления в указанном диапазоне.

Второй датчик предназначен для контроля давления масла на работающем двигателе. Он по типу аналогичен первому, но его отличие заключается в том, чтобы контролировать верхнюю границу масла (дабы не допустить его возрастания до критического значения). Верхнее значение может быть разным, и отличается у конкретных моделей автомобилей. Однако в большинстве случаев оно находится около 1,8 атмосферы. При достижении этого уровня давления или выше цепь контакта должна замыкаться, и соответственно, на приборной панели должна активироваться сигнальная лампа давления масла в системе двигателя.

Проверка датчика давления с помощью лампочки

Для проверки электрического (нового) датчика давления масла вместо мультиметра можно воспользоваться лампочкой, рассчитанной на работу под напряжением 12 В постоянного напряжения, а также блока питания (аккумулятора) и компрессора (желательно с манометром). Алгоритм проверки следующий:

• К контактам лампочки необходимо присоединить два провода.
• Один из концов провода, идущий на лампочку, присоединить к выводному контакту датчика давления.
• Массу от блока питания (или минус от аккумулятора) соответственно присоединить на корпус (массу) датчика.
• К другому проводу на лампочке присоединить плюс от блока питания или аккумулятора.
• Если датчик исправен, то после включения блока питания (или просто при возникновении контакта от аккумулятора) лампочка должна засветиться. В противном случае датчик сразу можно считать неисправным.
• Далее для проверки необходимо с помощью компрессора или насоса подать на чувствительный элемент датчика давление около 0,5 атмосферы. Значение давления может быть разным, и это зависит от того, на какое именно давление рассчитан датчик. Обычно оно находится около уже упомянутой 0,5 атмосферы.
• При возрастании давления до указанного значения (критического для датчика) лампочка должна потухнуть, поскольку при этом в корпусе датчика разомкнется контрольная электрическая цепь. Если этого не произошло, то датчик также можно считать негодным.

Вместо компрессора вполне можно обойтись обычным автомобильным и даже велосипедным насосом, которые без проблем выдадут необходимые полатмосферы давления воздуха.

3 Замер и анализ – все по-настоящему просто

Проверить уровень масла в двигателе в состоянии каждый водитель, который способен без посторонней помощи открыть капот своего автомобиля. Операция выполняется по следующей схеме:

• Из двигателя извлекается масляный щуп. Его длина варьируется в пределах 25–35 см. Поначалу щуп тянется достаточно туго. Но затем, когда его ручка извлекается из уплотнительного кольца, он выходит без затруднений.
• Выполняется визуальный анализ консистенции и оттенка ММ. Он позволяет принять решение о необходимости замены смазки. Масло меняется, если его цвет черный. В случае, когда остатки смазочного состава на щупе имеют желто-коричневый оттенок, замена ММ не требуется.
• Щуп тщательно протирается сухой ветошью и устанавливается обратно в двигатель до упора.
• Через 5–6 секунд проверочное приспособление снова извлекается. Эту часть процедуры нужно осуществлять аккуратно. Желательно, чтобы щуп не соприкасался со стенками отверстия, через которое его достают.

Извлеченный инструмент осматривается. На нем имеются специальные отметки – насечки с обозначениями MIN и MAX. Если уровень масла на щупе располагается между ними (примерно посередине), никаких действий предпринимать не нужно. Смазка в двигателе находится на оптимальной отметке. Если уровень ниже насечки MIN, придется долить масло, когда выше риски MAX – слить некоторую его часть.

Добавление смазки в двигатель осуществляется небольшими порциями. Алгоритм выполнения работ такой:

• заливается небольшое количество ММ;
• мотор запускается на пару минут;
• двигатель глушится;
• через несколько минут следует повторно измерить уровень масла.

Добавляется (при необходимости) следующая порция смазки. Повторяются описанные выше действия. И так до тех пор, пока уровень масла не станет оптимальным.

Последний момент. Если при визуальном осмотре щупа, извлеченного из ДВС, на измерительном приспособлении присутствует желеобразный налет, взвеси, эмульсии либо пена, рекомендуется полностью слить старое масло и наполнить мотор новой смазкой. Указанные явления говорят о невысоком качестве используемого состава.

Последствия «масляного голодания» привода

Ездить на автомобиле с низким уровнем масла не стоит. Подшипники коленчатых валов современных автомобилей представлены парой трения, состоящей из шейки коленвала, выполненной из твердого материала и вкладыша, изготовленного из мягкого материала. В зазор между вкладышем и шейкой под давлением подается моторная смесь. При нормальных эксплуатационных условиях этот зазор полностью заполняется маслом, которое препятствует непосредственному соприкосновению шейки с вкладышем. При малом давлении масла происходит соприкосновение поверхностей указанных элементов — образовываются блестящие отполированные участки на вкладышах. Такая ситуация не приведет к разрушению подшипника, если контакт деталей будет иметь кратковременный характер, плюс температура на поверхности вкладышей не будет высокой.

Дальнейшее снижение подачи моторной смеси и увеличение нагрузки на силовой агрегат увеличит площадь контакта шейки коленвала с вкладышем, температура их поверхностей возрастет. Через некоторое время работы мотора с низким уровнем смазочного материала расплавится слой на поверхности вкладыша, раскаленный материал попадет на поверхность шейки вала. Плюс, расплавленный материл выдавится под нагрузкой к краям вкладыша. Далее, возможно, два варианта развития событий:

1. Мотор будет работать на низких оборотах, при небольшой нагрузке — заклинит вал подшипника за счет приваривания материала вкладыша к шейке вала.
2. Работая на больших оборотах, мотор преодолеет силу сопротивления, возникшую при наплыве расплавленного материала — темп разрушения вкладышей возрастет.

При остановке привода, произойдет постепенное охлаждение перегретых деталей силового агрегата. Детали, сделанные из стали, остыв, приобретут характерный для реакции окисления оттенок.

Вкладыши являются тонкостенными деталями, их плавление приводит к деформации и увеличению зазора в подшипнике. Увеличенный зазор сопровождается стуком подшипника, возникающим при достижении соприкосновения вала и вкладыша в нижней и верхней мертвой точке поршня. В двигателе возникает хорошо слышимый стук.

Низкий уровень масла вызывает перегрев нижней головки шатуна, материал из которого он изготовлен, теряет изначальную прочность — происходит обрыв шатуна в любой части нижней головки. Излишний перегрев снижает прочность шатунных болтов, они деформируются или обрываются. Оборвавшись, болт, разогретый до высокой температуры, или нижняя головка шатуна попадают в пространство между коленвалом и неподвижной стенкой мотора, нагрузка внутри блока очень большая, с ее помощью обломок может пробить стенку блока насквозь. Обломок, попав под противовес коленвала и масляного экрана, образовывает пробоину в поддоне картера.

Уменьшенное количество масла внутри двигателя, снижает объем смазочного материала, попадающего на стенки цилиндров, ситуация усугубляется попаданием в цилиндро-поршневую группу мелких частичек, образованных при разрушении внутренних деталей привода — образовываются царапины на стенках цилиндров.

Недостаточное количество масла в поддоне картера образовывает внутри двигателя «масляной туман» — разбрызгивание капель масла вращающимися деталями мотора с последующим их разделением на более мелкие, напоминающие туман. В результате внутренние элементы мотора имеют замасленный вид, особенно просматривающийся в нижней части привода.
