Lifan 168f-2 двигатель: ремонт мотоблока и его регулировка

Как выставить зажигание на мотоблоке?

О необходимости срочной регулировки зазора в системе зажигания подскажут следующие признаки:

необходимость частых безрезультатных вытягиваний шнура стартера;
запоздалая реакция двигателя мотоблока на манипуляции со стартером;
полное отсутствие запуска ДВС сельхозагрегата.

Каждая из этих неисправностей говорит о том, что оператором должна быть проведена установка зажигания используемого в хозяйстве мотоблока. Правильный порядок действий для этого можно найти в инструкции по эксплуатации имеющейся техники. Однако руководство далеко не всегда есть под рукой у оператора. В таком случае зазор между встроенными модулем зажигания и маховиком можно выставить в такой последовательности:

Сначала оператор должен закрыть свечу специальным угольником;
Затем ее корпус потребуется прижать к головке штатного цилиндра ДВС;
Далее свечу нужно провернуть в сторону, противоположную от отверстия, предусмотренного в торце хромированного цилиндра;
После этого необходимо аккуратно повернуть коленчатый вал ДВС мотоблока – для этого достаточно потянуть шнур пускового механизма;
В результате выполненных действий между встроенными электродами должна проскочить искра ярко-синего цвета. Если этого не произошло, значит необходимо проверить дистанцию между магнето и стартером мотоблока – она должна составлять от 0,1 до 0,15 мм. В случае несоответствия этим требованиям зазор между элементами потребуется настроить.

Регулировка зажигания хозяйственного мотоблока многими опытными пользователями производится на слух. Для этого подходит как контактное, так и бесконтактное магнето. Чтобы самостоятельно настроить систему, необходимо:

Завести двигатель и немного ослабить штатный трамблер;
Медленно повернуть прерыватель в каждую из возможных сторон;
Добиться максимальных оборотов заводского двигателя и быстро закрепить конструкцию;
Прислушаться и найти момент, при котором мгновенно появляется искра;
Поворачивая прерыватель, дождаться четкого щелкающего звука;
Зафиксировать штатный крепеж трамблера.

В некоторых случаях правильно отрегулировать имеющийся зазор поможет стробоскоп.

Для настройки нужно:

Разогреть силовой агрегат мотоблока;
Подключить прибор к сети электрического питания сельхозагрегата;
Установить датчик звука на высоковольтном проводе, подсоединенном к одному из цилиндров штатного ДВС;
Аккуратно снять вакуумную трубку и заглушить ее любым подручным средством;
Посмотреть, куда будет направлен свет от стробоскопа – он должен «смотреть» в сторону штатного шкива;
Запустить двигатель и оставить его работать на холостом ходу;
Прокрутить трамблер;
Как только метки на встроенном шкиве совпадут с меткой, расположенной на крышке используемого устройства, повернуть гайку заводского прерывателя до конца.

Каждый из этих способов подходит для регулировки как на бензиновом, так и на дизельном мотоблоке. Главное в процессе самостоятельной настройки – не снимать катушку и другие элементы системы зажигания – это может привести к нарушению работы всего узла.

Сервисный центр «ПРЯМЫЕ РУКИ» РЕМОНТИРУЕТ мотоблоки:

DDE, Champion, Viking, Нева, Husqvarna, McCulloch, Honda, Lifan

НАШИ СПЕЦИАЛИСТЫ ПО РЕМОНТУ МОТОБЛОКОВ

произведут диагностику и определят вид поломки,
подготовят и объяснят план ремонта,
оперативно и качественно устранят неисправности.

Ремонт и обслуживание мотоблоков и мотокультиваторов в Санкт-Петербурге. Обращайтесь в компанию «Прямые руки»! Опытные мастера и широкий выбор комплектующих, запчасти в наличии. Гарантийная поддержка и послегарантийное обслуживание инструмента и другой техники. Наш телефон: +7 (812) 454-90-24. Мы стараемся обеспечить максимально высокое качество сервиса, поэтому специально для вас создали Службу контроля качества.

Неисправности систем двигателя при запуске

В том случае, если при проверке свечей они оказались влажными, т.е. топливо поступает нормально, но мотор не запускается, проблема может заключаться в следующем:

Отказ системы зажигания:

на электродах свечей зажигания есть характерный нагар (необходимо очистить свечи с помощью наждака, после чего их следует промыть бензином и высушить);
величина зазора между электродами не соответствует указанным заводом-изготовителем в руководстве по эксплуатации двигателя (зазор регулируется путем подгибания бокового электрода до нужных размеров);
изоляторы свечей зажигания или высоковольтной электропроводки повреждены (неисправные свечи и проводка подлежат замене);
кнопка СТОП замкнута на массу (для нормального запуска двигателя замыкание необходимо устранить);
контакты в угольниках свечей нарушены (контакты следует привести в порядок);
зазор между магнитным башмаком и стартером не соответствует нормативному значению (требуется регулировка зазора);
на статоре системы зажигания обнаружены дефекты (статор подлежит замене).

Подсос воздуха через уплотнения карбюратора, свечей зажигания, головок свечей и цилиндров, а также соединений карбюратора и цилиндров двигателя.

При выявлении разгерметизации соединений необходимо выполнить подтяжку крепежных болтов, затянуть свечи и проверить целостность прокладок между головками свечей и цилиндрами.

Неполное закрытие воздушной заслонки карбюратора.

Для устранения этой проблемы необходимо обеспечить свободный ход заслонки, проконтролировав качество работы привода. При обнаружении заеданий их нужно устранить.

Нарушение компрессии и неполадки в карбюраторе

Бывает так, что запуск осуществляется, однако его процесс существенно затруднен. При этом двигатель мотоблока работает крайне неустойчиво и не может развить достаточную для нормальной работы мощность.

Причиной тому может быть потеря компрессии, что можно выявить по:

нагару на рабочих поверхностях клапанов, а также седел блоков цилиндров;
деформации впускного клапана;
износу поршневых колец.

Для того чтобы восстановить компрессию, необходимо:

Проверить техническое состояние механизма газораспределения двигателя, загрязненные нагаром детали очистить, а при наличии дефектов – заменить их.
Проверить состояние поршневых колец и заменить неисправные компоненты.

Если в процессе работы двигателя из глушителя выходит дым черного цвета, а на электродах свечей выявлен избыток масла либо сами они покрыты нагаром, это означает, что:

на карбюратор подается перенасыщенная топливная смесь;
нарушена герметизация топливного клапана карбюратора;
износилось маслосъемное кольцо поршня;
засорился воздушный фильтр.

Для устранения этой проблемы следует:

выполнить регулировку карбюратора;
заменить прохудившийся клапан;
заменить изношенные поршневые кольца;
очистить или заменить вышедший из строя воздушный фильтр.

В том случае, если при работе двигателя из глушителя выходит светлый дым, а электроды свечей сухие и покрыты белым налетом, это значит, что в карбюратор попадает обедненная топливная смесь. Данная проблема устраняется посредством регулировки работы карбюратора.

Устройство классического варианта

Как правило, классический мотор на мотоблок – это одноцилиндровый 4-тактный двигатель внутреннего сгорания. Большинство из них с воздушным охлаждением.

Двигатель обустроен следующими системами обеспечения работы.

Основные детали двигателя

Стартер (механизм запуска) – предназначен для того, чтобы раскрутить коленчатый вал и придать ему нужную частоту вращения.
Система подачи топлива – набор приборов, задействованных в приготовлении топливно-воздушной смеси. Сюда относятся топливный бак, шланг, карбюратор, воздушный фильтр.
Система зажигания – совокупность деталей, создающих искру, нужную для воспламенения топливно-воздушной смеси в камере сгорания.
Система смазки – служит для подачи масла на детали во избежание их трения друг о друга.
Система охлаждения – существует для отвода тепла от блока цилиндра. Крыльчатка маховика при вращении коленвала создает поток воздуха, в результате чего он охлаждается.
Газораспределительный механизм – отвечает за постоянное поступление воздушно-топливной смеси в цилиндр через форсунки.

Но каждая модель китайского мотора для мотоблока имеет несколько отличий.

Обкатка мотоблока и двигателя

Многие владельцы фермерских хозяйств, дачных и сельских земельных участков знают, что без качественной обработки грунта получить хороший урожай практически невозможно. Использование мотоблока или мотокультиватора облегчает такие сложные и рутинные земельные работы как вспашка, окучивание, посадка и уборка картофеля, заготовка сена и прополка травы. Садовая техника поможет не только провести земельные работы, но и вполне справится с задачами по уходу за территорией, перевозкой урожая, уборкой снега в зимнее время.

Мы знаем, что любое оборудование, включая наш мотоблок, требует к себе тщательного ухода и бережной эксплуатации. Для жителей Украины мотоблок является дорогой покупкой, поэтому нельзя сразу начинать работу с ним на максимальной мощности. Это может повлечь за собой не только выход из строя отдельных узлов, но и существенно снизить срок службы всего агрегата.

Самый первый и главный процесс перед запуском техники в эксплуатацию – обкатка двигателя и самого мотоблока. Это поможет продлить срок эксплуатации техники, проверить работоспособность всей системы и снизить количество сбоев при высокой нагрузке. Предварительно рекомендуем внимательно прочитать инструкцию по эксплуатацию к вашей модели агрегата. Как правильно обкатать мотоблок и двигатель, читайте в нашей статье.

Почему мотоблок глохнет при нагрузках?

Достаточно распространена проблема — техника глохнет после 5 минут работы. Зачастую причина в сбое снабжения горючего и неполадках в зажигании.

Если техника глохнет при работе, нужно проверить, насколько исправно подаётся топливо:

Свеча достаётся и просматривается. Она пересушена — это свидетельствует о недостатке горючего;
В бензобаке должно быть достаточно горючего для нормального функционирования машины;
Осматривается состояние топливного крана. Он может быть попросту перекрыт. Иногда достаточно его открыть для дальнейшего использования агрегата.

Мотоблок заводится и глохнет при неполадках с зажиганием. Первоначально нужно проверить свечи. Влажные элементы говорят о поломке. Нужно повторно регулировать систему зажигания техники.

Повторная настройка выполняется следующим образом:

Снимается крышка, которая защищает детали системы воспламенения;
Поворачивается маховик двигателя, пока в магнето не разомкнуться контакты;
Специальным щупом измеряется зазор от «наковальни» до «молоточка»;
Маховик поворачивается до сжимания поршня. Последний должен достичь своего пика;
Маховик поворачивается повторно до характерного стука, который будет указывать на работу обгонной муфты;
Маховик оборачивается в другую сторону, пока метка данного элемента не будет совпадать с меткой на корпусе агрегата;
Устанавливается зазор от прерывательного контакта до кулачка в 0,3 миллиметра;
Кулачок фиксируется винтом, который располагается над элементом, и устанавливают защитную крышку в корпус техники.

Если вышеперечисленные действия выполнены правильно, мотоблок не заглохнет под нагрузкой. Под наклоном техника может глохнуть, если в бензобаке недостаточно горючего. Агрегат нужно установить прямо, вынуть трос стартера. Если мотор запустился, нужно залить в бак топливо.

Выбор моторного масла, которое можно заливать в двигатель мотоблока

Моторное масло для толкающего трактора Салют с двигателем Lifan следует использовать только маловязкое (индекс вязкости при высокой температуре не более 30, в жарких условиях — 40).

Это связано с тем, что для упрощения конструкции двигателя масляный насос отсутствует, а смазка осуществляется путем разбрызгивания масла при вращении коленчатого вала.

Вязкое моторное масло будет вызывать плохую смазку и повышенный износ двигателя, особенно в его более нагруженной паре трения скольжения на нижней большой головке шатуна.

В то же время, поскольку низкий уровень форсировки этого двигателя не предъявляет высоких требований к качеству моторного масла, можно использовать самые дешевые автомобильные масла с вязкостью 0W-30, 5W-30 или 5W-40 в течение длительного времени. -срок эксплуатации в жару.

Как правило, масла такой вязкости имеют синтетическую основу, но бывают и полусинтетические и даже минеральные масла.

При примерно одинаковой цене полусинтетическое моторное масло воздушного охлаждения предпочтительнее минерального масла.

Он образует меньше высокотемпературных отложений, ухудшающих отвод тепла из камеры сгорания и подвижность поршневых колец, что чревато перегревом двигателя и потерей мощности.

На новом или восстановленном двигателе первая замена масла производится через 20 часов работы.

Как установить двигатель Lifan на мотоблок

Каждой модели и классу мотоблока соответствует свой двигатель. Рассмотрим на таких примерах:

Мотоблоку Угра НМБ-1Н7 с двигателем Lifan по техническим характеристикам соответствует версия 168F-2А.
Мотоблоку Салют 100 — версия 168F-2В.
Угра НМБ-1Н14 среднего класса — мотор Lifan 177F с мощностью 9 л. с.
Техника Агат с двигателем Лифан может комплектоваться моделями 168F-2 и Lifan 177F.
Ока с двигателем Lifan 177F при агрегатировании с навесным оборудованием будет работать лучше и эффективнее. Модель 168F-2 мощностью 6,5 л. с. также подходит для мотоблока Ока МБ-1Д1М10С с двигателем Lifan

Двигатель можно установить на мотоблоки Урал, Ока, Нева по такому алгоритму действий:

Снимите защитный кожух со старого двигателя, ремни, шкив, открутив при этом болты.
Извлеките фильтр очистки воздуха для отсоединения тросика газа.
Снимите двигатель с рамы мотоблока.
Установите мотор. При необходимости устанавливается переходная площадка.
На вал прикрепляют шкив, натягивают ремень для лучшей работы гусеницы, регулируя положение мотора.
Закрепляют переходную площадку и двигатель.

Пользователь при установке мотора должен позаботиться об оборудовании для монтажа.

Мотоблок Каскад

При установке импортного двигателя Лифан на отечественный мотоблок Каскад необходимы такие дополнительные детали:

шкив;
переходная площадка;
переходная шайба;
тросик газа;
болт коленвала;
крепежные детали.

Крепежные отверстия на раме не совпадают. С этой целью приобретается переходная площадка.

Каскад комплектуется отечественным двигателем ДМ-68 с мощностью 6 л. с. При замене мотора на Lifan выбирают модель 168F-2.

Мотоблок Крот

При установке двигателя Лифан на мотоблок Крот, укомплектованного старым отечественным двигателем, при замене необходимо наличие установочных комплектов, в состав которых входят такие элементы, как:

шкив;
переходная шайба;
тросик газа;
болт коленвала.

Если на мотоблоке стоял импортный мотор, то для установки достаточно только самого двигателя Лифан с диаметром выходного вала 20 мм.

Выбор

В широчайшем ассортименте крупного и известного китайского производителя можно попросту потеряться. Если вы отправились за покупкой подходящего агрегата, вам следует иметь в виду следующие важные особенности, которые не позволят приобрести неправильную модель.

Главное, на что вам нужно будет обратить свое внимание, – это мощность выбираемого двигателя. Как упоминалось выше, для небольшого участка, где вы не будете использовать мотоблок слишком часто, дорогой вариант покупать бессмысленно

Тут вполне подойдет дешевый экземпляр небольшой мощности. Если же речь идет о большой площади обработки и достаточно частой эксплуатации, то желательно подбирать более мощные и тяжелые агрегаты – только они смогут справиться с серьезными нагрузками.
Присмотритесь к крепежам мотора. Они обязательно должны подходить к креплениям, имеющимся у вашего мотоблока. Конечно, они могут и различаться, но тогда вам придется самостоятельно «подгонять» их друг под друга, что делать нежелательно. Если у вас возникли трудности в данном вопросе, то лучше обратиться за помощью к продавцу-консультанту.

Двигатель по своему весу и размерам должен соответствовать мотоблоку, который имеется в вашем арсенале.
Подобная техника должна быть выполнена качественно. Сборка двигателя должна быть идеальной

Внимательно осмотрите его перед покупкой, обращайте внимание на все мелочи конструкции.
Покупать двигатель для мотоблока (или другой подходящей мототехники) от фирмы Lifan следует в проверенном специализированной магазине, где реализуются товары подобной категории. Не стоит приобретать такие агрегаты на рынках или в небольших торговых модулях

Так вы рискуете наткнуться на подделку или бывший в употреблении товар низкого качества.

Это интересно: Лучшие двигатели Субару для мотоблока (видео)

Критерии выбора

При выборе двигателя для мотоблока стоит обратить внимание на несколько характеристик. Для начала необходимо определиться с типом двигателя

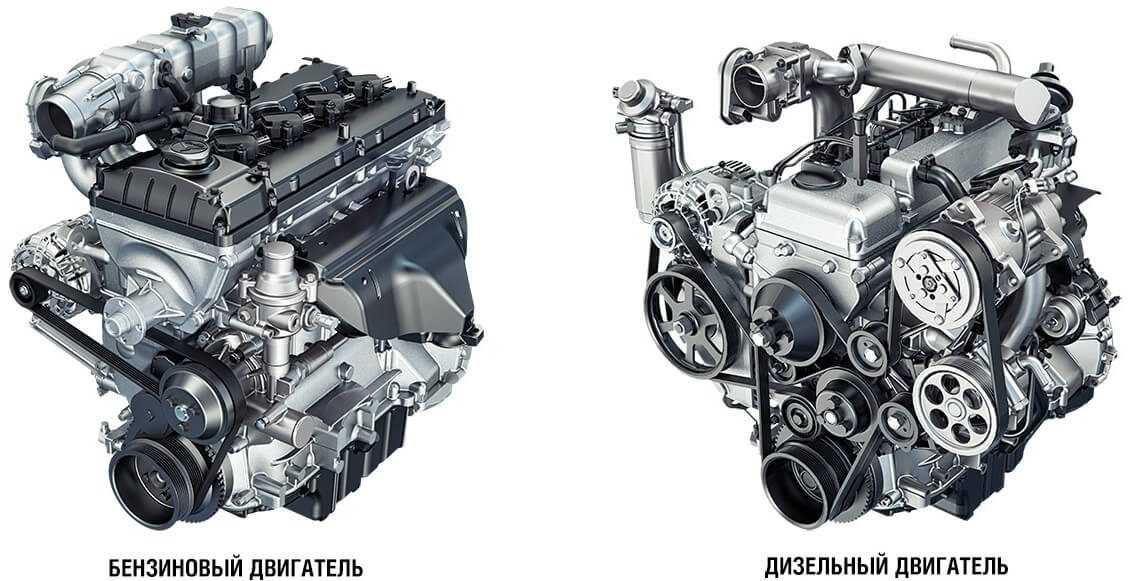

В мотоблоках используются и бензиновые, и дизельные агрегаты. В таблице приведены их преимущества:

Бензиновые	Дизельные
проще в использовании; быстрее заводятся; подходят для эксплуатации при разных погодных условиях; более дешевые.	выдерживают большие нагрузки; более экономично расходуют топливо; имеют больший запас прочности.

Второй критерий при выборе китайского мотора – мощность:

на легкий мотоблок будет достаточно установить прибор мощностью до 4 л. с.;
средние требуют двигателя с 4–7 л. с.;
для тяжелых мотоблоков требуется установка агрегата мощностью 7 л. с. и более.

А также необходимо обратить внимание на следующие характеристики:

Выход коленвала. Самые распространенные – под шпонку, часто используемые – со шлицевым выходом. Реже применяется конический вылет вала.
Датчик уровня масла. Он позволит предотвратить поломку прибора.
Наличие электростартера – оно существенно облегчит запуск мотора, если речь идет о бензиновых агрегатах. Дизельные моторы более приспособлены для запуска вручную.
Воздушный фильтр. Он бывает с масляной ванной и двойной очистки.
Моторесурс. Рекомендуются модели, где этот критерий достигает 3000 моточасов и больше.

Расшифровка обозначений китайских двигателей Lifan

Для наглядности в качестве примера возьмем двигатель Lifan 168F-2 на 6,5 лошадей, который является аналогом японского мотора Honda GX-200. Если у Хонды число 200 просто означает округленный объем двигателя, то с Лифаном немного сложнее. В нашем примере первая цифра числа 168 означает количество цилиндров, а две следующие цифры — диаметр цилиндра в миллиметрах. Т.е. 1 цилиндр, диаметр которого 68 мм.

Буква F означает, что двигатель в базовом исполнении. Следующая за ней цифра 2 является обозначением версии двигателя. В нашем случае это вторая версия двигателя Lifan 168F ( 5,5 л.с), отличающаяся от него большей на 1 л.с. мощностью за счет увеличенного хода поршня при том же диаметре.

В зависимости от исполнения, в названии той или иной модели двигателя Лифан могут присутствовать и другие обозначения:

R — двигатель комплектуется понижающим в 2 раза цепным редуктором с автоматическим центробежным сцеплением. Одна из самых популярных комплектаций.
L — понижающий в 2 раза шестеренчатый редуктор без автоматического сцепления.
H — понижающий в 6 раз цепной редуктор без автоматического сцепления.
D — двигатель оснащен электростартером.
S — зимний вариант двигателя, отличающийся от обычного наличием защитного кожуха, кнопки подкачки топлива и другими особенностями.
S Sport — версия “спорт”, отличающаяся повышенными максимальными оборотами, наличием шатунных вкладышей и прочими доработками.
B — двигатель в новом дизайне: обновленный бензобак, корпус воздушного фильтра, глушитель и т.п.
T — двигатель увеличенной мощности при том же объеме цилиндра.
C — серия “ПРО”, отличающаяся повышенной прочностью некоторых узлов двигателя.
ECO — версия с улучшенной экономичностью и бензобаком увеличенного объема.

Вывод

На мой взгляд наибольшей популярностью пользуются непосредственно базовые модели (F-серия), чуть меньшей — двигатели с автоматическим понижающим редуктором (R-серия) и с электрозапуском (D-серия). Информации по модификациям этих двигателей довольно мало, к тому же она часто противоречива, поэтому я мог где-то ошибиться.

Что касается маркировки аналогичных китайских двигателей других производителей, тех же Forza, Brait, Loncin, Zongshen и прочих, то там она часто отличается.

Подготовка китайского двигателя к зимеДвигатель Forza — год спустяПлюсы и минусы китайских двигателейВнедорожный трицикл с мотором Forza FZ-6.5Постройка мотобуксировщика

Прочие распространенные проблемы при запуске двигателя

Что делать, если мотор мотоблока работает с перебоями и не развивает нужной мощности? Причин такому поведению может быть несколько:

Засор воздушного фильтра.

Воздух не попадает в карбюратор, а значит, топливо плохо сгорает — фильтр придется чистить или менять.

Засор глушителя.

Остатки топлива, а также продукты его горения образуют на внутренних стенках глушителя толстый налет, который необходимо устранить.

Засор карбюратора.

В этом случае узел придется снять, разобрать и как следует очистить все его компоненты. После этого карбюратор нужно собрать и правильно отрегулировать.

Износ цилиндропоршневой группы.

Температура и высокие нагрузки делают свое дело и даже самый прочный металл со временем изнашивается и деформируется. Такие детали следует незамедлительно заменить, иначе за это можно поплатиться невосстановимыми поломками в самом двигателе.

Поломка корпуса храповой муфты или храповика

О наличии этой проблемы говорит отсутствие движения коленвала при запуске двигателя. Для замены корпуса муфты и храповика придется полностью разобрать пусковой блок.

Ослабление затяжки винтов крепления корпуса стартера к корпусу двигателя.

Если шнур запуска не возвращается в исходное положение, стартер нужно отрегулировать. Для этого винты ослабляются, а положение узла устанавливается от руки так, чтобы обеспечить нормальный возврат шнура.

Обрыв пружины стартера.

Довольно распространенной причиной отсутствия возвратного хода шнура запуска является выход из строя стартерной пружины — её придется заменить.

Существенно увеличивает срок службы любой техники грамотное техническое обслуживание её основных узлов и компонентов. Немалое значение имеет и оперативность замены изношенных запчастей. Поэтому при возникновении малейших сбоев и неисправностей заниматься их устранением следует незамедлительно — в итоге это предотвратит куда более серьезные и дорогие проблемы.

Общее описание устройства Лифан

Двигатель для мотоблока Лифан мощностью 6,5 л.с., цена которого в различных магазинах колеблется в пределах от 9 до 21 тысячи рублей в зависимости от модификации, имеет классическую компоновку: это одноцилиндровый карбюраторный двигатель с нижним распредвалом и штанговым приводом клапанов (схема OHV).

Двигатель Лифан

Его цилиндр выполнен одним целым с картером двигателя, что, несмотря на теоретическую возможность замены чугунной гильзы, заметно снижает его ремонтопригодность при износе ЦПГ.

Мотор имеет принудительное воздушное охлаждение, производительность которого достаточна при работе в жарком климате даже при больших нагрузках.

Система зажигания – транзисторная, при эксплуатации не требующая каких-либо регулировок. Невысокая степень сжатия (8,5) этого двигателя позволяет ему работать на товарном бензине марки АИ-92 любого качества.

При этом удельный расход топлива у этих двигателей составляет 395 г/кВт*ч – т.е. за час работы на номинальной мощности, составляющей 4 кВт (5,4 л.с.) при 2500 об/мин, они при правильных настройках карбюратора израсходуют за час работы 1,1 литра топлива.

На данный момент семейство двигателей 168F включает в себя 7 моделей с различными вариантами комплектации и подсоединительными размерами, общими у которых являются следующие характеристики:

Размерность цилиндра (диаметр/ход): 68×54 мм;
Рабочий объем: 196 см³;
Максимальная выходная мощность: 4,8 кВт при 3600 об/мин;
Номинальная мощность: 4 кВт при 2500 об/мин;
Максимальный крутящий момент: 1.1 Н*м при 2500 об/мин;
Объем топливного бака: 3,6 л;
Объем моторного масла в картере: 0,6 л.

Заключение

Таким образом, семейство двигателей Lifan 168F является неплохим вариантом при выборе нового мотоблока или необходимости замены силового агрегата на имеющемся: они достаточно надежны, а благодаря широкому распространению запчасти для них легко доступны.

При этом двигатели всех модификаций просты в ремонте и обслуживании и не требуют для этих работ высокой квалификации.

При этом цена такого двигателя (9000 рублей в минимальной комплектации) немногим выше, чем у безымянных китайских производителей, импортирующихся рядом производителей под своими торговыми марками (Don, Senda и так далее), но заметно ниже, чем у оригинального двигателя Honda.
