Как проверить крышку расширительного бачка на работоспособность

Крышка радиатора ВАЗ 2107: почему рвет патрубки и печку

Первоначально следует отметить, что система охлаждения представляет собой немаловажную систему, от функционирования которой зависит нормальная работа мотора. Различные проблемы в системе охлаждения приводят к серьезным поломкам, поэтому их следует своевременно выявлять и устранять, чтобы избежать серьезных и дорогостоящих поломок.

Одним из важных элементов системы охлаждения автомобиля ВАЗ-2107 является крышка радиатора. Многие привыкли, что крышка – это обычная пробка, способствующая ограничению вытекания жидкости из емкости. Кроме этой основной функции, на крышку радиатора ВАЗ 2107 возложена еще одна важная функция, о чем узнаем подробно в материале.

Особенности крышки радиатора ВАЗ 2107

Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

Ограничение вытекания ОЖ из системы, а точнее из радиатора.
Крышка также работает, как клапан.

Наличие пружины в конструкции пробки не является лишним, так как именно с ее помощью осуществляется стравливание избыточного давления из системы охлаждения. Пробка представляет собой металлическую конструкцию, состоящую из двух частей, соединенных между собой пружинным механизмом.

У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже.

Принцип функционирования крышки теплообменника на ВАЗ 2107

Принцип работы пробки радиатора достаточно прост. Данный элемент имеет впускной и выпускной клапаны, посредством которых теплообменник соединяется с расширительным бачком с помощью шланга. Впускной клапан не прижат к прокладке, поэтому циркуляция жидкости при нагревании или охлаждении мотора осуществляется в расширительный бачок.

Когда температура ОЖ увеличивается, впускной клапан не успевает осуществить ее выпускание в бачок расширителя, после чего закрывается. Когда давление увеличивается до 50 кПа, то происходит открытие выпускного клапана. В результате часть жидкости перетекает в бачок расширителя. В пробке расширительного бачка имеется резиновый клапан, который срабатывает при достижении давления в бачке, близкого к атмосферному.

Особенности проверки исправной работы пробки теплообменника на семерке

Как проверить исправность пробки радиатора охлаждения автомобиля ВАЗ 2107? Проверка осуществляется двумя способами:

Оценивается внешний вид пробки, а также исправность пружинки.
Проверяется исправность при работающей крышке. Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.

Для проведения такой проверки необходимо, чтобы двигатель был еще теплый, что означает наличие остаточного давления в системе. Если при сдавливании патрубка рукой будет слышен звук «хрюканья», возникающей в крышке теплообменника, этот звук и является признаком функционирования клапана крышки. Если клапан будет неисправным, то избыточное давление в устройстве может привести к разрыву патрубков, радиатора и даже печки.

Когда возникают проблемы с функционированием охлаждающей системы, уделите внимание обязательно такому немаловажному элементу, как пробка радиатора. Убедитесь в ее исправности. Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя

Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше

Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя. Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше.

Какую крышку радиатора поставить

Многих автолюбителей, затеявших проверку и замену упомянутой крышки, интересует вопрос о том, какие лучшие крышки для радиатора? Перед тем, как ответить на этот вопрос, необходимо сразу обратить внимание на то, что новая крышка должна обладать теми же эксплуатационными характеристиками, что и заменяемая. В частности, иметь аналогичный диаметр, шаг резьбы, размер внутреннего клапана, а самое главное — должна быть рассчитана на аналогичное давление. Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара

Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками

Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара. Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками.

Обратите внимание, что также в продаже можно встретить так называемые тюнингованные крышки радиатора, рассчитанные на работу при повышенном давлении, в частности, до 1,3 Бара. Это сделано для того, чтобы еще больше повысить температуру кипения тосола и тем самым поднять КПД двигателя автомобиля. Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме

Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме.

Для обычных автомобилей, используемых в городском цикле, такие крышки категорически не подходят. При их установке возникает ряд негативных факторов. Среди них:

Работа элементов системы охлаждения «на износ». Это приводит к снижению их общего ресурса и риску преждевременного выхода из строя. И если от чрезмерного давления лопнет патрубок или хомут — это половина беды, но гораздо хуже такая ситуация может закончиться, например, в случае, если лопнет радиатор или расширительный бачок. Это уже грозит дорогостоящими ремонтами.
Снижение ресурса антифриза. У любой охлаждающей жидкости есть определенный рабочий диапазон температур. Выход за его пределы снижает эксплуатационные характеристики антифриза и значительно сокращает время его использования. Поэтому при использовании тюнингованных крышек придется чаще менять антифриз.

Таким образом, лучше не экспериментировать, и следовать рекомендациям завода-изготовителя вашего автомобиля. Что касается конкретных торговых марок крышек радиаторов, то их существует достаточно много, и для разных машин они разные (для европейских, американских, азиатских автомобилей). Лучше всего покупать оригинальные запасные части. Их артикулы можно найти в документации или на специальных ресурсах в интернете.

Заключение

Помните, что исправная крышка радиатора — залог нормальной работы двигателя любого автомобиля с замкнутой системой охлаждения. Поэтому проверять ее состояние имеет смысл не только, когда она вышла из строя (или начались проблемы в работе системы охлаждения), но и периодически. Особенно это касается старых машин, и/или машин, у которых в системе охлаждения используется вода или разведенный антифриз. Эти составы со временем повреждают материал крышки, и она выходит из строя. А поломка ее отдельных частей грозит снижением температуры кипения охлаждающей жидкости и перегреву двигателя.

Выбирать новую крышку необходимо по заранее известным параметрам. Это касается как ее геометрических размеров (диаметра крышки, диаметра прокладок, усилия пружины), так и давления, на которое она рассчитана. Эту информацию можно узнать из мануала или попросту купить крышку радиатора, аналогичную установленной прежде.

Крышка расширительного бачка на первый взгляд может казаться весьма простой деталью. Но в реальности без неё невозможна регулировка давления в системе охлаждения двигателя. Неисправность крышки приведёт к перегреву мотора или повреждению одного из компонентов системы охлаждения.

Чем отмыть расширительный бачок внутри

Расширительный бачок системы охлаждения по мере эксплуатации может быть загрязнён, причём не только снаружи, но и внутри. Если с внешней стороны отмыть ёмкость не так уж сложно, то изнутри очистить её довольно проблематично. Загрязнения бывают разного характера: осадок, накипь, масло и т. п., в результате чего может быть не виден даже уровень жидкости в сосуде. Чтобы устранить загрязнение, прежде всего, ёмкость нужно снять с автомобиля. В зависимости от конструкции, корпус может разделяться перегородками, что усложняет процесс чистки. Через отверстие пробки грязь можно попытаться удалить подручными инструментами, например, намотав на деревянную палочку ветошь, просунуть её внутрь и вытереть грязь.

Иногда возникает необходимость в чистке бачка расширения в результате его загрязнения. Для этих целей можно использовать как подручные средства и материалы, так и специальные жидкости

В зависимости от типа загрязнения может помочь лимонная кислота, стиральный порошок, керосин или уайт-спирит. Есть ещё один вариант — смесь порошка, бензина и тёплой воды, которую заливают в бачок, закрывают отверстия и оставляют на сутки. Периодически ёмкость нужно взбалтывать. Некоторые автолюбители насыпают в сосуд немного песка и, путём встряхивания производят очистку, но добиться идеальной чистоты удаётся далеко не всегда. Если ничего из перечисленного не помогло, прибегают к применению современных химических средств, разнообразие которых на сегодняшний день удовлетворит потребности любого автовладельца.

Расширительный бачок системы охлаждения относится к надёжным деталям. Однако бывают случаи, когда с ёмкостью возникают неполадки. Чтобы не пришлось прибегать к преждевременной замене бачка, рекомендуется периодически выполнять проверку крышки на работоспособность клапанов. При исправной детали удастся избежать разрыва корпуса от высокого давления.

Откуда течет антифриз и как найти место протечки

Течь радиатора, патрубков или других составных элементов часто можно заметить по мокрым пятнам, собравшимся каплям ОЖ и т.д. Если визуальный осмотр не позволяет точно обнаружить место протекания, тогда во время поиска следует поочередно проверять все составные элементы системы охлаждения.

Прежде всего, виновником может оказаться расширительный бачок. Также не исключено, что антифриз течет из-под крышки. В этом случае ОЖ будет выпариваться через щели и различные трещины, которые появляются на корпусе бачка или крышке. Визуально выявить такую неисправность бывает сложно, так как утечки через микротрещины практически незаметны. Для устранения неисправности бачок и/или крышку лучше поменять.

Еще одной причиной повышенного расхода антифриза могут быть патрубки и места соединений. В этом случае обнаружить утечку проще. Многие автолюбители используют простой способ, который заключается в том, что нужно положить под автомобиль лист бумаги. Если на машине стоит защита двигателя, тогда лист кладется на защиту. Затем автомобиль ставится на стоянку. Появление пятен ОЖ является поводом к осмотру патрубков, шлангов, а также мест их соединения с радиатором системы охлаждения. Отдельного внимания заслуживает и прокладка термостата, так как течь антифриза из-под термостата достаточно распространена. Неисправным может оказаться и корпус термостата. В подобной ситуации устройство меняют.

Резиновые патрубки следует осматривать первыми, так как доступ к ним зачастую не затруднен. Также в случае обнаружения проблемы с патрубком данный элемент можно заменить без особого труда. Главной проблемой патрубков является их растрескивание, так как резиновое изделие подвержено воздействию высоких температур, а также работает в условиях постоянного нагрева и остывания. Трещины резиновых патрубков обычно не являются причиной сильных протечек, антифриз просачивается через дефекты медленно. Во время осмотра нужно учитывать, что трещина может появиться на разных сторонах патрубка. По указанной причине патрубки следует тщательно ощупывать, а также для осмотра труднодоступных участков можно использовать зеркало.

Кстати, многие автолюбители интересуются, чем устранить течь антифриза из радиатора или патрубков, как убрать протечки в местах соединения патрубка и штуцера. В случае с радиатором охлаждения или радиатором отопителя, элемент следует заменить или отремонтировать. Ремонт радиатора предполагает его пайку. В крайнем случае, можно воспользоваться герметиком для системы охлаждения. Что касается того, как устранить течь антифриза из патрубков, необходима замена элемента. Отметим, что также возможно использование специального герметика, но это всего лишь временная мера. После нанесения герметика в местах соединений, с учетом температурных перепадов (расширение при нагреве и сужение при остывании) данный способ также не отличается надежностью. Получается, для радиатора герметик подойдет, а вот для патрубков уже нет.

Если с патрубками и бачком все нормально, тогда следующим шагом становится проверка помпы (водяной насос системы охлаждения). На практике случаи, когда с помпы течет антифриз, встречаются достаточно часто. Протечка охлаждающей жидкости возникает по причине того, что сальниковый уплотнитель насоса ОЖ теряет свои свойства. Антифриз вытекает по штоку помпы, после чего происходит его разбрызгивание. При визуальном осмотре это хорошо видно, так как расположенные рядом детали будут на поверхности иметь следы ОЖ. В ситуации, когда течет антифриз из-под помпы, лучше сразу провести диагностику и заменить водяной насос. Дело в том, что на многих авто помпа приводится в действие ремнем ГРМ. Заклинивание помпы может привести к обрыву ремня, в результате чего высока вероятность загиба клапанов.
Скрытой причиной утечки тосола или антифриза также может быть радиатор печки. Указанный радиатор может протекать не сильно, в результате чего ОЖ начинает выпариваться из системы. Явными признаками можно считать сильное запотевание ветрового стекла, а также сладковатый запах антифриза в салоне. Более серьезные протечки проявляются в виде того, что под ногами (зачастую, под передним пассажирским креслом) появляется охлаждающая жидкость.
Также в списке неисправностей системы охлаждения необходимо выделить течь антифриза из-под головки блока цилиндров. Такие утечки могут быть признаком трещин в БЦ или ГБЦ, а также указывают на пробой прокладки головки блока.

Симптомы неисправности крышки радиатора

Автовладельцу рекомендуется периодически проверять состояние крышки радиатора, особенно, если машина не новая, состояние системы охлаждения среднее или ниже этого, и/или если в качестве охлаждающей жидкости использовалась вода или разбавленный ею антифриз. Также состояние крышки имеет смысл проверить в случае, когда антифриз очень долго используется в системе охлаждения без его замены. В этом случае он может начать разъедать резиновое уплотнение на внутренней поверхности крышки. Аналогичная ситуация может возникнуть, например, когда при пробивании прокладки головки блока цилиндров в охлаждающую жидкость может попасть масло. Эта технологическая жидкость вредна для уплотнения крышки, а кроме того, она ухудшает эксплуатационные свойства антифриза.

Основной симптом поломки в данном случае — течь из под крышки радиатора. И чем она сильнее — тем хуже ситуация, хотя даже при малейшем пропускании жидкости необходимо выполнить дополнительную диагностику, ремонт или замену крышки.

Существует еще несколько косвенных признаков того, что крышка радиатора не держит давление в системе охлаждения. К ним относится:

плунжер перепускного клапана заедает (обычно с перекосом) при возвратном движении на сжатие;
ослабление пружины крышки;
при вытягивании атмосферного клапана из его посадочного места (седла) он заедает и/или не полностью возвращается на него;
диаметр прокладки клапана по размеру больше, чем диаметр ее седла;
растрескивание (эрозия) резиновых прокладок на внутренней поверхности крышки радиатора.

Перечисленные неисправности могут стать причиной того, что крышка радиатора пропускает наружу охлаждающую жидкость (тосол или антифриз). Существует еще пара косвенных признаков выхода крышки из строя. Однако они могут указывать и на другие, более серьезные, поломки в системе охлаждения. Так, к ним относится:

при заедании перепускного клапана верхний патрубок радиатора вздувается;
при заедании атмосферного клапана верхний патрубок радиатора втягивается.

Еще если один или другой клапан не будут нормально работать, что уровень охлаждающей жидкости в расширительном бачке будет одинаковым. В нормальных условиях он должен меняться (пусть и незначительно) в зависимости от температуры двигателя.

Езда с открытой крышкой

Многие водители не считают нужным заморачиваться с проведением доработки собственного автомобиля, и попросту снимают крышку. На практике многими водителями доказано, что ни к каким страшным последствиям такие действия не приводят. Если использование происходит в обычных условиях, без длительных пробуксовок и динамичной езды, закипать антифриз не будет.

Если крышка все же вышла из строя, то несколько дней можно поездить и без нее, до приобретения новой. Но в полной мере отказываться от ее использования не стоит, так как ее функцией является защита бачка от попадания пыли и грязи. Ее наличие предотвратит преждевременное ухудшение качества жидкости для охлаждения.

Возможные проблемы

Правильная очистка поверхности – залог удачного ремонта. После долгой эксплуатации охладительную жидкость в резервуаре сложно вымыть. Автомобилисты часто используют специальные очистители, стиральный порошок или раствор лимонной кислоты.

При обширных загрязнениях расширительный бачок чистят мелкой щебенкой. Емкость на 15% заполняют сухим ингредиентом, заливают теплой жидкостью со средством для мытья посуды. Резервуар аккуратно трясут, стараясь попасть по всем стенкам. Компоненты сливают, внутреннее пространство промывают обильной влагой.

Возможные ошибки при ремонтеИсточник drive2.com

От следов тосола помогает «Atas Dimer». Концентрированное щелочное вещество справляется с сильной грязью. Для работы достаточно 15% жидкости, введенной в емкость. Расширительный бачок трусят, оставляют 10 минут воздействовать. По истечении времени конструкцию наполняют на 50% теплой водой. Стенки чистят щеткой с длинной рукояткой. После процедуры тщательно полощут.

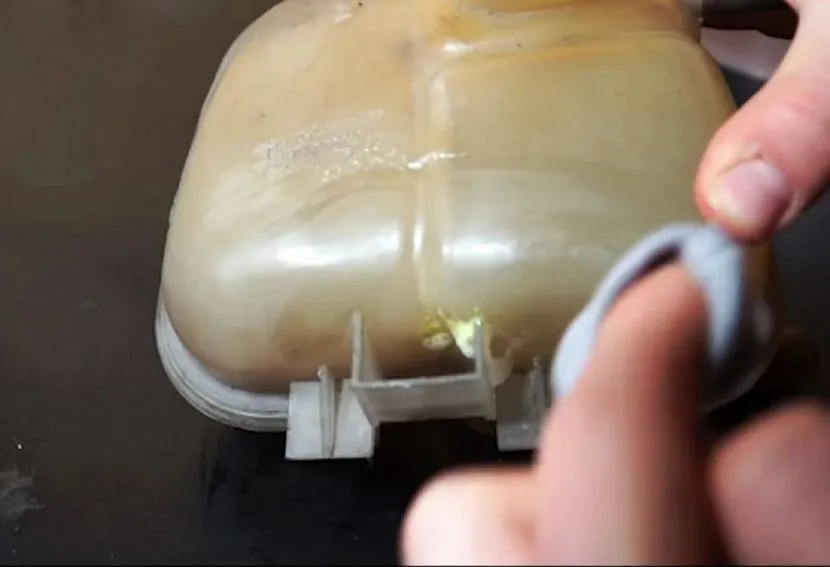

После склеивания надо удалить остатки фиксирующего вещества. Свежую массу убирают по мере выделения тканью. Если шов уже полимеризировался, то дефекты придется срезать ножом. Неровности зачищают мелкой бумагой наждачкой.

Признаки неисправности крышки расширительного бачка

К сожалению, некоторые продавцы предлагают автовладельцам некачественную продукцию, включая заглушки, способные допустить повышение давления в системе охлаждения двигателя до 1,3–1,5 атм и более, что существенно превышает нормальные значения.

Поговорим о нескольких разновидностях заглушек, предназначенных для переднеприводной «Лады». Крышки расширительного бачка для этого автомобиля выпускают многие производители. При этом независимо от разницы в цвете корпуса, резьбе, «начинке», наличии надписей, клапаны изделия должны открываться, когда давление в системе достигает значения 1,1 атм.

Если же заглушка выполнена некачественно, то можно столкнуться с ситуацией, когда избыточное давление стравливается излишне долго. Или, например, клапан открывается при достижении давлением половинного значения, т. е. при его повышении до 0,5-0,6 атм.

Как работает крышка радиатора

Для того, чтобы лучше понять суть проверки крышки радиатора, для начала необходимо обсудить ее устройство и схему. В первую очередь необходимо отметить, что антифриз в системе охлаждения находится под повышенным давлением. Это обстоятельство сделано специально для того, чтобы повысить температуру кипения охлаждающей жидкости, поскольку рабочая температура двигателя немного превышает традиционные +100 градусов по шкале Цельсия. Обычно температура кипения антифриза находится в районе +120°С. Однако она зависит, во-первых, от давления внутри системы, а во-вторых, состояния охлаждающей жидкости (по мере старения антифриза снижается и температура его кипения).

Через крышку радиатора не только заливают антифриз непосредственно в корпус радиатора (хотя обычно доливают антифриз в расширительный бачок соответствующей системы), но и через нее выходит в расширительный бачок охлаждающая жидкость, превращенная в пар. Устройство крышки радиатора автомобиля достаточно простое. Ее конструкция подразумевает использование двух прокладок и двух клапанов — перепускного (другое название — паровой) и атмосферного (другое название — впускной).

Перепускной клапан размещен на подпружиненном плунжере. Его задача состоит в том, чтобы плавно контролировать давление внутри системы охлаждения. Обычно оно составляет около 88 кПа (отличается у разных автомобилей, а также зависит от условий работы двигателя у конкретного двигателя). Задача же атмосферного клапана противоположная. Так, он предназначен для обеспечения постепенного выравнивания атмосферного давления и повышенного давления внутри системы охлаждения в ситуации, когда двигатель выключен и остывает. Использование атмосферного клапана обеспечивает два аспекта:

Исключается резкий скачек температуры охлаждающей жидкости в момент остановки помпы. То есть, исключается тепловой удар.
Исключается перепад давления в системе в то время, когда температура охлаждающей жидкости постепенно снижается.

Таким образом, перечисленные факторы являются ответом на вопрос, на что влияет крышка радиатора. На самом деле частичный выход ее из строя обычно приводит к тому, что температура кипения антифриза снижается, а это может привести к его закипанию в процессе работы мотора, то есть, перегреву двигателя, что само по себе очень опасно!
