Адаптивная система освещения afls: свечу туда, куда надо

Электронный блок управления

Электронный блок управления состоит из:

1. Непосредственно из компьютерного блока (мозг системы);
2. Входные устройства, которые дают исходную информацию;
3. Исполнительные элементы, которые непосредственно выполняют нужные действия (дополнительные электронные устройства).

Как уже отмечалось выше к входным устройствам относятся приборы, благодаря которым блок управления получает:

1. Внешние визуальные данные, как днем, так и ночью (видеокамера, прибор ночного видения);
2. GPS координаты, наличие поворота, спуска или подъема, данные об общем рельефе местности (навигатор);
3. Другие данные, которые получаются благодаря различным датчикам.

Блок управления принимает исходную информацию, обрабатывает ее, и в зависимости от дорожной обстановки, дает необходимые команды на исполнительные элементы.

Исполнительные элементы представляют из себя не те, привычные нам рычаги, тяги, тросики и т.д. Это электронные приборы, которые перенаправляют полученный электрический сигнал от блока управления на определенные блоки светодиодов, тем самым регулируя поток света в нужном для водителя направлении.

Как работают адаптивные фары

Самопроизвольное или анархичное перемещение пучка света не имело бы ни какого смысла. Поэтому главный принцип работы адаптивных фар состоит в изменении освещаемого пространства в зависимости от направления движения авто, а также от угла поворота рулевой колонки.

Принцип работы адаптивных фар автомобиля

Максимальную пользу адаптивные фары приносят:

• во время передвижения по извилистым или ухабистым участкам дорог;
• при прохождении крутых поворотов;
• при передвижении в условиях ограниченной видимости обочин (тротуаров), когда имеется вероятность возникновения внезапного появления пешеходов (других препятствий).

Пример работы адаптивных фар: уловив препятствие в виде пешехода на дороге, они осветили и его, и дорогу

Во всех вышеуказанных дорожных ситуациях, фары, меняя угол поворота, освещают лишь полезное для водителя пространство. В некоторых автомобилях предусмотрена возможность самостоятельного включения дополнительных световых приборов (если ими оборудовано авто) при поворотах свыше 90 градусов. В таких случаях световой пучок будто бы заглядывает за поворот, или как говорят «за угол».

Вместе с тем, угол, на который возможен поворот линзы, строго ограничен техникой. В горизонтальном направлении он не превышает 16 градусов, по вертикали — 10. При этом обе фары машины изменяют градус не синхронно. Так, при движении машины с правым поворотом, ближняя к повороту фара изменит градус на все 15, тогда как другая только на 7-8.

В таком положении фар при осуществлении маневра для водителя будет максимально освещена правая обочина, а также часть дорожного полотна, устремляющаяся в поворот.

Сравнение работы обычных фар и адаптивных фар на поворотах

Аналогичная ситуация будет возникать и в случае изменения направления авто в противоположную сторону.

Этот же принцип работы адаптивных фар будет действовать и при изменении положения авто в вертикальной плоскости. Так при подъеме в гору, фары устремятся кверху, с целью осветить как можно больший отрезок пути. При спуске с горки, линзы слегка опустятся книзу.

При попадании на ухабистый отрезок дороги, фары не будут хаотично двигаться вверх и вниз, в таком случае они будут освещать дорогу относительно наиболее ровного участка поверхности.

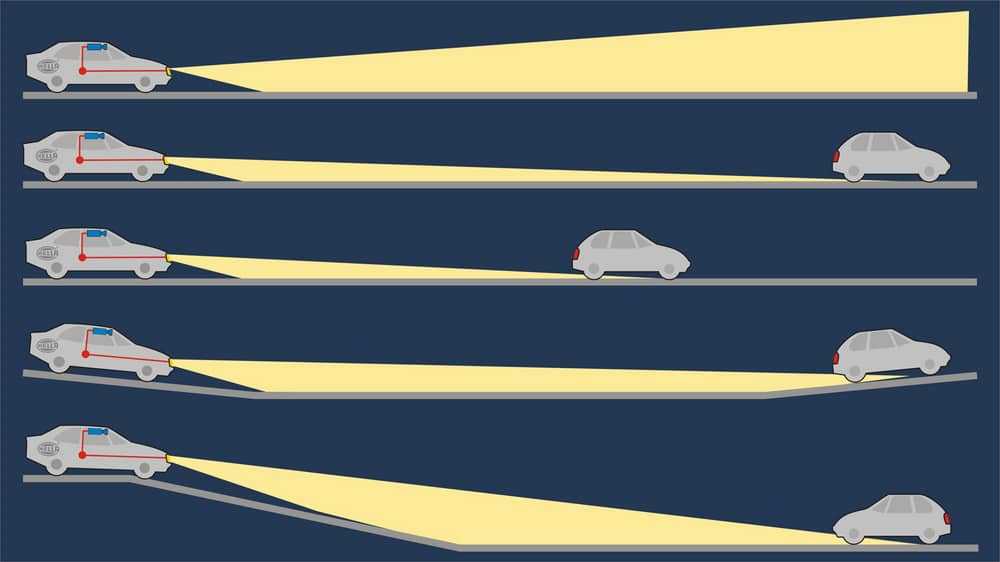

Работа адаптивных фар по спусках и подъемах относительно других автомобилей

При попадании машины в занос техника также заблокирует поворотные механизмы, чтобы не мешать водителю выбраться и без того не самой приятной ситуации.

Кроме этого, адаптивные фары самостоятельно определяют момент, когда имеется необходимость переключить ближний свет на дальний и наоборот. В городе фары могут изменять плотность светового пучка, а также добавить освещения правой стороне, с целью наибольшего контроля за возможным появлением пешеходов.

Принцип работы адаптивных фар в зависимости от скорости передвижений и условий поездки

При приведении в действие функции стеклоочистки, пучки света автоматически на период этой процедуры будут опущены электроникой книзу.

Помимо неоценимой помощи водителю авто, оборудованном «умным» светом, разработчики позаботились и о других автомобилистах. Находясь на трассе или в городе, свет настроен таким образом, чтобы не слепить водителей встречного транспорта, вовремя переключить ближний свет, а если потребуется, то и отвернуть основной пучок в противоположную сторону. Естественно, что не в ущерб хозяину.

Устройство и принцип работы AFS

Как уже было сказано, данная система меняет направление света. Это динамическая регулировка. В технической литературе к моделям марки Volkswagen может встречаться также аббревиатура LWR (регулируется наклон фар). Система работает с ксеноновыми световыми элементами. В устройство такой системы входит индивидуальный блок управления, который связан с несколькими датчиками. В перечень сенсоров, сигналы которых фиксируются для определения положения линз, входят:

• Скорости машины;
• Положения рулевого колеса (устанавливается в районе рулевой рейки, о которой можно прочитать отдельно);
• Системы курсовой устойчивости, ESP (о том, как она работает, читайте здесь);
• Срабатывания стеклоочистителей.

Штатная адаптивная оптика работает по следующему принципу. Электронный блок управления фиксирует сигналы от всех датчиков, подсоединенных к устройству, а также от видеокамеры (ее наличие зависит от модификации системы). Эти сигналы позволяют электронике самостоятельно определить, какой режим активировать.

Далее активируется система привода фар, которая в соответствии с алгоритмами блока управления приводит в движение сервопривод и перемещает линзы в соответствующем направлении. Благодаря этому происходит коррекция светового пучка в зависимости от дорожной обстановки. Чтобы система активировалась, необходимо переместить переключатель в положение Auto.

Матричная оптика и ее особенности

Главная особенность матричной фары – использование светодиодов. В ней совсем нет ни ксеноновых, ни галогеновых ламп. На светодиодах работает и дальний, и ближний свет, и указатели поворотов. У разных производителей они могут располагаться по-разному, форма корпуса также бывает разной, но принцип одинаков, и матричные фары невозможно спутать с обычными – у них оригинальный дизайн, и разделение матриц чётко видно.

Особенностью такой конструкции является и её возросшая функциональность. Управляется освещение с помощью освещения, в этом процессе участвует и бортовой компьютер. Используются всевозможные датчики – поворота руля, дождя, освещения, навигационная система, и даже видеокамера.

На основе полученных данных управляющий блок сам принимает решение, как лучше осветить дорогу. Например, при повороте больше света направляется в сторону поворота, а при обнаружении идущего впереди человека он освещается сильнее и становится заметнее. Видеокамера фиксирует встречные автомобили по свету фар и подстраивает освещение таким образом, чтобы оно не било в глаза водителям, но остальные зоны освещаются по-прежнему ярко.

Если используется бортовая навигационная система, то в расчет идут и данные о местности – рельеф, трасса или населенный пункт, и многое другое.

В матричных фарах нет поворотных элементов. В них группы светодиодов заранее расположены оптимальным образом. Уровень света в какой-либо зоне перед автомобилем меняется с помощью изменения яркости определенной светодиодной группы. Это позволяет, например, ярко освещать дорогу, не ослепляя при этом водителя встречного автомобиля.

Системы отключения дальнего света и коррекции света фар

В целях недопустимости ослепления встречных водителей легковые автомобили могут оборудоваться автоматической системой отключения дальнего света. Распознавание дорожной обстановки впереди автомобиля осуществляется видеокамерой дальнего света, расположенной в основании внутреннего зеркала заднего вида, жестко закрепленного на лобовом стекле.

Система обеспечивает водителю лучшую видимость в темное время суток, так как дальний свет всегда остается включенным, если дорожная обстановка и условия движения это допускают (рис. 5, а). Если камера системы распознает движущийся навстречу или впереди идущий автомобиль, дальний свет своевременно отключается, чтобы не ослеплять участников дорожного движения (рис. 50, б). При покидании распознанным автомобилем зоны обнаружения системы дальний свет автоматически включается (рис. 50, в).

Рис. 5. Принцип работы автоматической системы отключения дальнего света в случае движущегося навстречу автомобиля: а, б — дальний свет включен; в — дальний свет выключен

По освещенности дороги система распознает движение по населенным пунктам и городам, отключая дальний свет. После выезда из населенного пункта или города дальний свет снова автоматически включается. Программное обеспечение системы способно распознать густой туман, что также приводит к отключению дальнего света.

Более совершенной является автоматическая коррекция дальности света фар. Такая система плавно переключает ближний и дальний свет фар в зависимости от фактических условий окружающей среды и дорожной обстановки. Специальная видеокамера в БУ распознает встречный и обгоняющий транспорт. В своей работе функция автоматической коррекции дальности света фар учитывает также данные навигации, получая от нее информацию о расположенных перед автомобилем участках маршрута.

Если система распознает движущийся во встречном направлении автомобиль, то дальность света фар уменьшается, пока они полностью не переключатся в режим ближнего света (рис. 6). Таким образом, исключается ослепление водителей встречного транспорта. После того как встречный автомобиль проедет, если только дорожная обстановка это допускает, дальность света фар снова увеличивается до режима дальнего света.

Рис. 6. Освещение дороги при наличии встречного автомобиля при автоматической коррекции дальности света фар

От навигационной системы поступают также данные о приближении к перекресткам. В таком случае включается дополнительная подсветка перекрестков (рис. 7).

Рис. 7. Освещение дороги при наличии перекрестка без дополнительной подсветки (а) и с дополнительной подсветкой (б)

Одной из современных систем освещения является активный свет, применяемый, например, у автомобилей Touareg. Главная его особенность заключается в том, что он не ослепляет водителей встречных автомобилей. Ксеноновые прожекторные фары позволяют ездить с постоянно включенным дальним светом. На ближний свет фары переключатся автоматически, как только камера, установленная под лобовым стеклом (она же следит за разметкой), заметит встречный или попутный транспорт. В фарах есть специальная шторка с электроприводом, которая позволяет перекрыть световой пучок и сформировать нужную светотеневую границу (рис. 8).

Рис. 8. Освещение дороги с активным светом

Электронная система сама следит за дорогой и передвигает шторку таким образом, чтобы встречная машина всегда находилась в тени. Система автоматически следит сразу за несколькими автомобилями, поэтому водитель может спокойно ехать по загородной трассе с включенным дальним светом, что повышает безопасность движения. Время быстродействия системы 350 мс. Работа и взаимодействие систем безопасности происходит посредством новой более быстродейственной шины FlexRay (10 Мбит/c).

Устройство фары

Устройство фары автомобиля примерно одно для всех модификаций. Свечение создаётся за счёт трёх сегментов фары.

Источник света

Излучение лампы не направлено прямо, как фонарь, на самом деле, она скорее светит во все стороны, направляя частицы света на следующий сегмент.

Отражатель

Он бывает разной формы, часто это относительно правильный конус, но может быть множество вариаций в зависимости от конфигурации фары и дизайна передней части машины в целом. Обычно это стекло или пластмасса с небольшим напылением алюминия. Как вполне ясно из внутренней формы слова – основная его задача – отражать, весь свет, который на него попадает. При этом отражении он усиливается. Специальные корректоры в свою очередь ограничивают световую зону, направляя луч света. В плане отражения света можно также выделить три основных подтипа:

1. Параболический отражатель. Самый простой, дешёвый и распространённый. Это статичная конструкция, отражающая свет горящей лампы. Такую фару нельзя подкорректировать, яркость, интенсивность, направление света в них статичны.
2. Рефлектор свободной формы (Free Form Reflector). Такой рефлектор разделён на несколько зон (количество их может сильно варьироваться), каждая отражает и направляет свой пучок света. Свет таких фар также статичен, но более отчётлив, меньше светопотеря при рассеивании, значительно меньше вероятность ослепления других водителей или себя.
3. Линзовая оптика. Свет от лампы в этом случае рассеивается и усиливается специальным эллиптическим светоотражателем, но после этого направляется на второй фокус – специальный щиток, вновь собирающий этот свет. От этой перегородки свет снова рассеивается в сторону линзы, та собирает его, где-то обрезая, где-то перенаправляя. Такая оптика максимально исключает чрезмерную светопотерю и ослепление светом. Линзовая оптика дорога, но очень качественна и обеспечивает максимальную безопасность даже в условиях трудной видимости. Главная проблема – вся эта система довольно динамична, в ходе износа или повреждения стабильность линзы может понизиться, могут возникнуть неисправности, светопотери. В таком случае линза требует специфической корректировки в автосалоне.

Рассеиватель

Это внешняя часть фары, также из стекла или специального материала. Видели на фото или киносъёмках огромные белые листы на штативе? Назначение автомобильного рассеивателя схожее. Его задачи – защищать фару от внешнего воздействия, а также рассеивать и направлять её свет. Скажем, противотуманные фары светят скорее не прямо вперёд, а как бы «под ноги», вниз — вперёд. Для этих функций форма рассеивателя может быть разной. Несколько иной метод работы у светодиодных и матричных фар, мы рассмотрим эту специфику чуть позже, когда будем говорить о светодиодах отдельно.

Это функциональное распределение фар, одинаковое для любого транспортного средства. Можно их разделить и по принципу устройства. Научный прогресс не стоит на месте, технологи и проектировщики задаются одним важным вопросом: как обеспечить максимальную безопасность и дальность освещения, при этом нивелируя ослепляющим фактором. Также важны принципиально надёжность фары, прочность, длительный ресурс использования, экологичность, не забываем о дизайне.

Как реализована работа данных систем

В настоящее время разными производителями реализованы несколько различающихся вариантов головного адаптивного освещения, из которых можно упомянуть AFS и AFL.

Как работает AFS

Подобная система разработана для автомобилей семейства Volkswagen. В ней реализован принцип изменения положения фары. Система AFS построена на том, что компьютер при маневре транспортного средства изменяет положение фар в соответствии с переменой положения руля. Поворот каждой фары осуществляется на свой угол, для внутреннего поворота он больше, для внешнего – меньше. Для оценки величины требуемого изменения в положение фар система головного освещения AFS пользуется результатами измерения многочисленных датчиков, имеющихся на авто – положения руля, скорости, курсовой устойчивости и т.д. Например, изменяющиеся данные от датчика ESP (курсовой устойчивости) свидетельствует, что машина находится в состоянии маневрирования, а значит, AFS отключится, и фары не будут повторять изгибы дороги. Свет будет направляться только прямо.

Работает AFS только с биксеноновыми устройствами как на дальнем, так и на ближнем свете.

О работе AFL

Система адаптивного освещения AFL применяется на авто семейства Opel. Она представляет собой комбинированный вариант. Для обеспечения адаптивного освещения в системе AFL, так же как и в AFS, используется поворот фар при изменении положения руля, но кроме этого существуют дополнительные лампочки подсветки.

При движении машины на высокой скорости система головного освещения AFL отслеживает повороты руля, в соответствии с которыми поворачивает фары. Однако при скоростях ниже семидесяти километров в час AFL при выполнении маневров включает дополнительную лампочку, имеющую широкий угол подсветки. Благодаря этому подсвечиваются повороты, и маневрирование в узких местах и на перекрестках становится гораздо безопасней. Дополнительным преимуществом AFL может служить зависимость от скорости — при маневрировании или перестроении на автостраде система AFL не включится. Использование биксеноновых фар обеспечивает одинаковое освещение на ближнем и дальнем свете, т.к. для этого задействована одна лампочка. Переключение с дальнего света на ближний AFL производит автоматически.

Обеспечение безопасности при движении транспортного средства всегда является одной из основных задач производителей. Особенно это становится актуальным в темное время. Одним из вариантов решения подобной проблемы стало создание различных вариантов адаптивного головного освещения, позволяющих водителю значительно улучшить видимость в ночное время.

Преимущества адаптивных фар

С адаптивными фарами игра «в угадайку» полностью исключается. Фары поворачивают лучи вокруг каждого изгиба в дороге, что дает вам полное представление о том, что впереди. Улучшение ночного вождения является одним из самых актуальных вопроов — более 46 процентов несчастных случаев со смертельным исходом в 2006 году произошло ночью, что намного выше, чем доля автомобилей, передвигающихя в ночное время уток.

Стандартные фары светят прямо, независимо от того, в каком направлении движется автомобиль. При движении по кривым они освещают больше пространства, чем сама дорога. Адаптивные фары реагируют на всё: на рулевое управление , скорость и высоту автомобиля, они автоматически регулируют освещение дороги. Когда автомобиль поворачивается вправо, угол фар направляется вправо. Поверните автомобиль влево, угол фар последует за вами — влево

Это важно не только для водителя автомобиля с адаптивными фарами, но и для других водителей на дороге. Вспышка встречных фар может вызвать серьезные проблемы с видимостью

Поскольку адаптивные фары направлены на дорогу, частота бликов не просто снижается, но и фактически устраняется.

Автомобиль с адаптивными фарами использует электронные датчики для определения скорости автомобиля, определяет насколько водитель повернул рулевое колесо. Датчики посылают сигналы в небольшие электродвигатели, которые встроены в корпус фары, они предназначены для поворота фар. Типичная адаптивная фара способна поворачивать свет до 15 градусов от центра, создавая для них 30-градусный диапазон движения.

Если 15 градусов бокового движения недостаточно, например, при низкоскоростном повороте на стоянке или для особо острых кривых, дополнительное освещение способно дополнять фары. Некоторые модели BMW оснащены поворотными огнями. Если автомобиль имеет противотуманные фары, малые отражатели поворачиваются, дабы направлять противотуманные фары в сторону. При отсутствии противотуманных фар устанавливается дополнительная направленная часть источника. Когда автомобиль движется медленнее 40 км/ч. и поворачивается, поворотные огни могут поворачиваться на угол до 80 градусов в сторону автомобиля. Когда автомобиль ускоряет или завершает поворот, свет автоматически отключается.

Датчики в адаптивной системе фар предотвращают поворот фонарей, когда им это не нужно. Если автомобиль не двигается или перемещается в обратном направлении, адаптивные фары не активируются. Это помогает предотвратить непреднамеренное ослепление огнями других водителей.

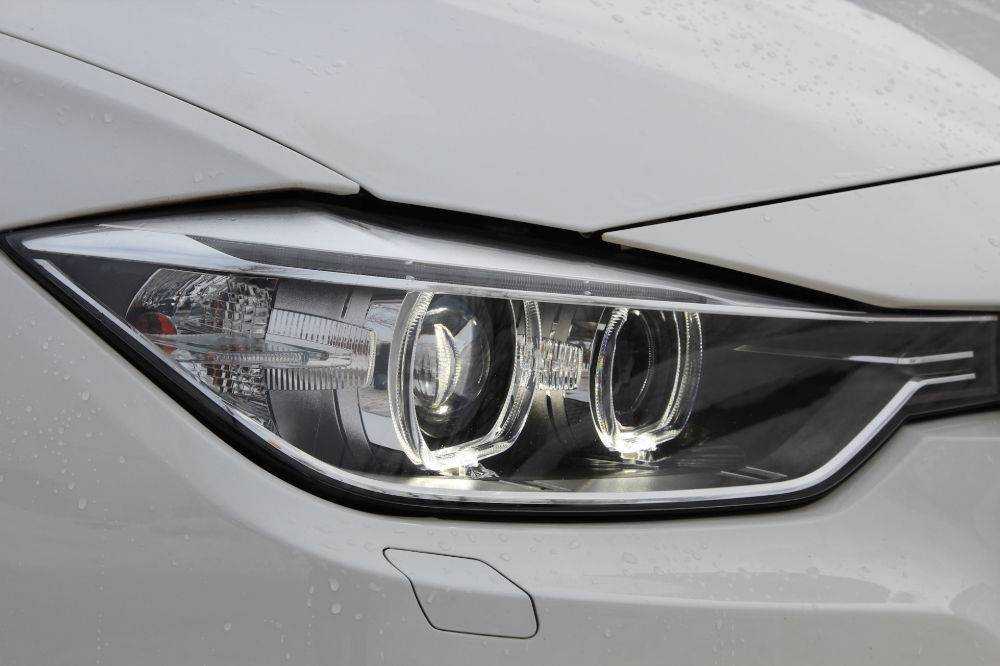

Адаптивные фары BMW

Большинство адаптивных систем фар также включает систему самовыравнивания. У самовыравнивающихся фар есть дополнительный датчик уровня, который определяет насколько наклонен автомобиль вперед или назад. Например, если автомобиль движется по большому наклону, то, когда передняя часть автомобиля попадает на наклон, машина поднимается. Стандартные фары на мгновения направят свет в небо (иначе и не может быть), пока задняя часть автомобиля не переместится через рельеф, и машина не вернется на ровную позицию. Вы, возможно, замечали это когда машина позади вас проезжала через горку, например, железнодорожный переезд.

С системой самовыравнивания электрические сервомоторы реагируют на датчик уровня и удерживают фары, направленные вниз по дороге, независимо от положения автомобиля.

Самонастраивающиеся фары уже требуются на новых автомобилях в Европе, и они должны быть на всех американских автомобилях, оснащенных биксеноновыми источниками. Биксеноновые огни настолько яркие, что они буквально ослепят на несколько секунд других водителей, если не выровняются.

Принцип работы адаптивных фар на BMW:

Адаптивные фары еще не входят в стандартный комплект оборудования для большинства автомобилей. Фактически, только несколько компаний предлагают их в качестве опций. BMW предлагает адаптивные фары на всех моделях, в то время как 335, 535, 7 серии и M-серии включают их в качестве стандартного оборудования. Renault предлагает их в качестве опции на некоторых моделях, а Volkswagen Passat 2006 включает их в дополнительный пакет Luxury. Lexus, Audi и многие высококлассные производители также предлагают адаптивные фары.

Светодиодные системы освещения

Данная технология стремительно движется вперед каждый день, при этом вытесняя с рынка обычные системы освещения. Благодаря светодиодам открывается очень много новых возможностей.

Светодиодные системы освещения имеют высокую интенсивность света, которая в 20 раз превышает обычные источники света.

Превосходство светодиодов несомненно:

• отсутствие технического обслуживания;
• высокая энергоэффективность (экономия до 80 процентов электрической энергии);
• большой срок службы, порядка 10 – 20 лет;
• работа при большом диапазоне температур (от -40 до + 40°С);
• отсутствует риск воспламенения;
• нет ртути;
• высокая устойчивость к вибрациям;
• не выделяют ультрафиолетовое излучение;
• нет мерцания и т.д.

Спектр освещения в светодиодах максимально приближен к солнечному свету. Светодиодные системы освещения удобны тем, что позволят вам сэкономить не только лишь потребление электричества, но и покупку самой лампы.

Ее себестоимость конечно больше, чем у обычной, но если учитывать очень долгий срок службы, то это компенсируется. Вы сможете окупить данное устройство уже за месяц или два.

Светодиодные системы можно разместить в любом месте, куда обычная лампочка не помещается. С ними вы визуально освободите пространство над своей головой и уменьшите потолочную высоту.

Lexus IS AWD американка › Бортжурнал › Отключение AFS часть 2

Всем привет! Чтоб отключить афс рекомендуют отключать дальнюю фишку в синем блоке в дальнем левом углу в ногах водителя фото 1,2,3 для этого нужно снять порог, сдернуть накладку под левую ногу и отвернуть ковёр.

Но, дальше засада. Возможно производитель на рестайлинге или американках поменял фишки на блоке?! У меня она одна и длинная. Что теперь, искать электрика и отключать отдельные провода? Хз…

Дополнено. Три недели ездил с красным треугольником на панели приборов и с надписью на весь информационный дисплей. Короче, надоело, и я вынул предохранитель (фото 5). Чек и надпись исчезла, но и автокорректор фар перестал работать. В основном на машине езжу сам и без груза, поэтому отрегулировал фары на стенде и на этом все. Может позже найду другое решение, а пока так.

источник

Принцип работы системы AFS

Адаптивное освещение системы AFS является продуктом, созданным немецкими специалистами из Volkswagen, предполагающим возможность смены направления излучаемого фарами автомобиля светового потока. Для того, чтобы данная опция работала максимально эффективно, в машине должны быть установлены ксеноновые фары, имеющие возможность регулировок наклона. Устройство и принцип работы адаптивного света AFS выглядит следующим образом:

• в автомобиле размещается основной блок управления данной системой, который принимает сигналы от различных базовых устройств – камер, датчиков определения уровня освещенности, рулевого колеса;
• проанализировав все данные, блок определяет необходимый тип освещения, а также обстановку на дороге;
• после этого электроника отправляет соответствующий сигнал на головные фары;
• система корректирует яркость излучаемого света, а также угол, под которым происходит падение светового пучка.

Для активации данного сервиса достаточно переместить переключатель управления светом автомобиля в положение Auto. После этого ассистент автоматически будет распознавать повороты, освещенность трассы и принимать решения о корректировки необходимых параметров.

Лазер

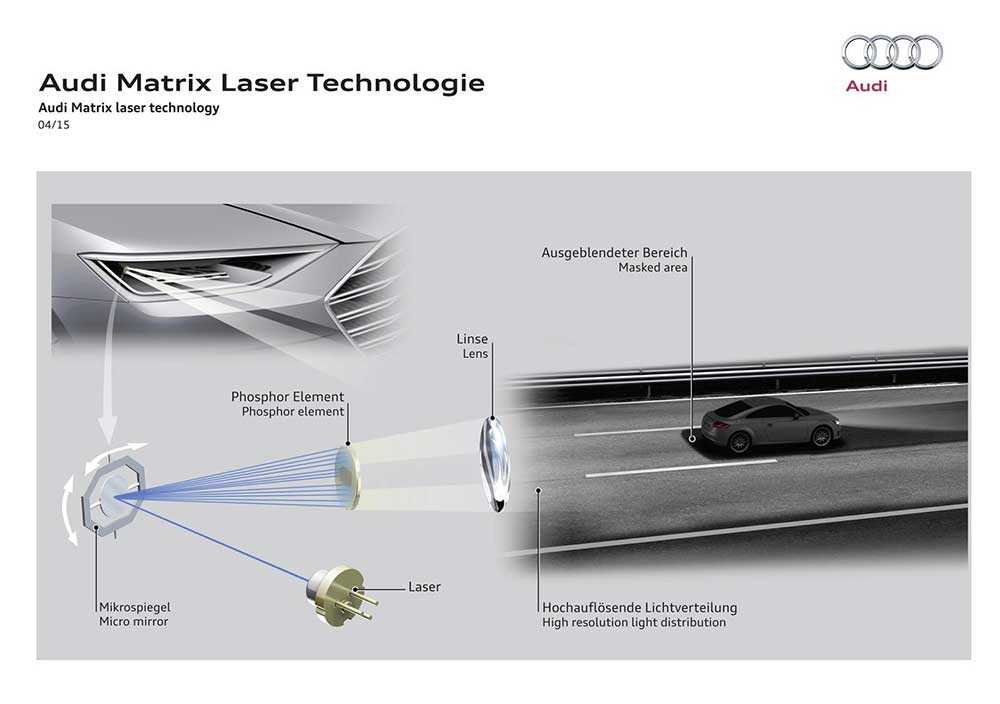

Самая новая технология, которую активно развивают, это лазерные фары. Впервые такие фары применили на футуристичном автомобиле BMW i8. Технология фары достаточно проста — лазер светит на линзу с фосфором, который в свою очередь начинает излучать яркий свет, а отражатель направляет этот свет на дорогу.
