Шарнир
Шарнир постоянной угловой скорости расположен во внутренней полости поворотного кулака. Данный механизм осуществляет соответствие заданных угловых скоростей между ведущим и ведомым валами, которые постоянно изменяются
Важно поддерживать данный угол одинаковым независимо от этого. Шарнир переднего моста УАЗ-469 состоит из двух вилок. В канавки криволинейной конфигурации помещены четыре шарика
В канавки криволинейной конфигурации помещены четыре шарика.
В центральные гнезда вилок помещен пятый шарик. Это установочный элемент, его функция – центрирование вилок. Продольное перемещение шарнира ограничивают шариковый подшипник 10 и упорные шайбы 25 и 26. Расположенная внутри ведущая вилка шарнира соединяется шлицами с полуосевой шестерней дифференциала.
На конце наружной ведомой вилки расположена ведущая шестерня 21 колесного редуктора. Она насажена на шлицы, служащие только для поворотного кулака. Здесь же находится подшипник роликовый. Одновременно данные детали стопорятся гайкой 19. Ведомая шестерня колесного редуктора внутреннего зацепления болтами соединяется с валом 11.
УАЗ-3153
УАЗ-3153 изготавливается на шасси автомобиля УАЗ-31514, но база УАЗ-3153 увеличена до 2760 мм и установлен более мощный 2,89л (98 л.с.) двигатель, пружинная подвеска, стандартные мосты. Ремни безопасности для всех сидений. Пластмассовые накладки на панели приборов, передних крыльях, порогах пола, панелях боковин и облицовке радиатора. Новый «кенгурин», фары с гидрокорректором. Багажное отделение значительно увеличено. До девяти увеличено количество посадочных мест. На базе УАЗ-3153 мелкими партиями выпускается бронированная версия ДИСА-2952, предназначенная для перевозки материальных ценностей (на фото во втором ряду).
УАЗ-3153
УАЗ
Когда и почему был переименован завод в Ульяновском автомобильном заводе (сокращенно УАЗ), документально не известно. Известно, что компания представила прототип УАЗ-300 еще в 1950 году, задолго до смерти Сталина и последующей десталинизации . Автомобиль представлял собой 1,5-тонный грузовик для труднодоступной местности, а также для использования в сельском хозяйстве. Первые испытания прошли в том же году и прошли успешно. Тем не менее серийного производства не было.
В 1954 году производство внедорожника ГАЗ-69 было перенесено с Горьковского автомобильного завода (ГАЗ) в Ульяновск. Причина в том, что на ГАЗе не хватало производственных мощностей по выпуску грузовиков. Первый экспорт УАЗа также состоялся в 1956 году. Всего ГАЗ-69 экспортировался в 56 стран мира. Благодаря повышению качества в ходе экспорта, УАЗ стал рекордным в 1956 году и впервые стал серьезным конкурентом американских автомобилей по качеству. Британцы прекратили экспорт автомобилей в Советский Союз в 1953 году из-за политических разногласий.
С 1958 г. выпускался малолитражный фургон УАЗ-450 . Технически он был основан на ГАЗ-69, двигатель с вертикальными клапанами развивал 62 л.с. (46 кВт) и разгонял машину до 90 км / ч. Он имел современный и соответствующим образом спроектированный кузов, предлагался в широком диапазоне кузовов, от бортовых грузовиков до восьмиместных микроавтобусов, и был оснащен полным приводом. УАЗ-451 был вариант 4 × 2, полученный из него с полезной нагрузкой одной тонны увеличилась на 200 кг. Двигатель с верхними клапанами соответствовал двигателю ГАЗ-М21 Волга и разгонял фургон до 100 км / ч. Вариант автобуса считался конкурентом автобуса Volkswagen T1 на Карибах. Серия стала очень популярной благодаря многочисленным конструкциям и вариантам оснащения. В 1965 году была продолжена разработка модели УАЗ-452 .
С Новым 1965 годом УАЗ отпраздновал свои 250 тысяч. Транспортное средство. На Международной сельскохозяйственной выставке УАЗ представил специально разработанный автомобиль УАЗ-452Д. По сравнению с конкурентами из 20 стран УАЗ сумел завоевать золотую медаль. В августе УАЗ был награжден государством орденом Трудового Красного Знамени . Тогда УАЗ-452 сразу пошел в производство. Различные модификации серии УАЗ-452 и по сей день выпускаются в виде микроавтобусов, пикапов и фургонов . В январе 1967 года Министерство автомобилестроения планировало увеличить производство и добавить новые производственные мощности. В 1971 году началось производство преемника ГАЗ-69 под названием УАЗ-469 . 4 августа 1972 года было окончательно завершено расширение основной производственной линии. Однако он был введен в эксплуатацию только 15 декабря 1972 года.
Миллионный автомобиль сошел с завода 18 февраля 1974 года. Это был очень популярный в то время УАЗ-452. УАЗ-452 продавался в ГДР как УАЗ-3909 (малолитражный фургон) и УАЗ-3743 (микроавтобус). В августе колонна УАЗ-452Б поднялась на Эльбрус всего за 38 минут. Это стало новым мировым рекордом: в ноябре 1977 года УАЗ получил награду за качество. В результате за четыре месяца цены были снижены на 45 процентов. По сравнению с прошлым годом это принесло УАЗу прирост заказов на 24,8 процента.
В 1983 году УАЗ получил госконтракт на разработку автомобиля-амфибии. Получился УАЗ-3907 Ягуар. Он использовался в основном с погранвойсками СССР . В воде автомобиль развивал скорость от восьми до десяти километров в час. В 1989 году Клуб путешественников организовал Великую международную экспедицию по Шелковому пути совместно с ЮНЕСКО и командой УАЗ, собранной для технической поддержки . Более 10 000 километров по пустыням и горам в Центральной Азии и Казахстане, в первую очередь, принесли захватывающие изменения. Mercedes-Benz в основном занимал первое место на песчаной местности. В горах УАЗ был на вершине.
УАЗ Хантер в роли полицейского автомобиля на Российской ярмарке (2010 г.)
УАЗ патриот
Основные данные для контроля
Зазор между клапанами и коромыслами, мм
для впускных и выпускных 0,35-0,40
для выпускных 1 и 4 цилиндров 0,30-0,40
Давление масла в системе смазки при температуре масла в картере +80°С
на 2000 оборотах 3,5 кгс/см2
на 600 оборотах не менее 0,5 кгс/см2
Температура масла в картере 80-95°С
Температура жидкости в системе охлаждения, град 80-90°С
Температура открытия термостата 70°С
Зазор между контактами прерывателя, мм 0,4±0,05
Зазор между электродами свечей зажигания 0,85-1,0 мм
Расход масла на угар от расхода топлива без учёта смены смазки не более 0,5%
Развитием УМЗ-451 стал двигатель УМЗ-414
См. так же:Карбюраторы К-126, К-135. ГАЗ. ПАЗ. Принцип действия, устройство, регулировка, ремонт. Тихомиров Н.Н. Издательство «КОЛЕСО» 2002 (формат PDF)Устройство. Ремонт. Регулировка. Карбюратор К-151 А.С. Тюфяков (формат PDF) Автомобили семейства УАЗ-469. Руководство по эксплуатации. МО 1985г (3Мб в формате DjVu)
Модельный ряд
Двигатели УМЗ — это две линейки моторов, разработанных для установки на автомобили «ГАЗель», «Соболь» и УАЗ.
Для автомобилей УАЗ выпускаются следующие модели двигателей:
— УМЗ-421; — УМЗ-4213; — УМЗ-4218; — УМЗ-4178.
Для автомобилей «ГАЗель» выпускаются следующие модели двигателей:
— УМЗ-4215; — УМЗ-4216; — УМЗ-42161; — УМЗ-42164 «Евро-4»; — УМЗ-421647 «Евро-4»; — УМЗ-42167.
Большинство двигателей УМЗ выпускается в нескольких модификациях, отличающихся комплектацией, мощностью и некоторыми параметрами. На сегодняшний день УМЗ снял с производства все двигатели, работающие на 80-м бензине, сейчас выпускаются бензиновые двигатели под бензин АИ-92 и АИ-95, а также битопливные под бензин и газ.
Нужно отдельно сказать о каждом из двигателей.
УМЗ-421. Выпускается только одна модификация. Бензиновый карбюраторный двигатель мощностью 98 л.с., диафрагменное сцепление, шкив ГУР. Экологический класс «Евро-0», работает на бензине АИ-92.
УМЗ-4213. Бензиновый инжекторный двигатель мощностью 110, 115 и 117 л.с. Выпускается в шести модификациях для легковых и грузовых УАЗов. Некоторые модификации оборудованы шкивом ГУР, штуцером отопления и краном ВС-15, все имеют диафрагменное сцепление. Работают на бензине марок АИ-92 и АИ-95.
УМЗ-4218. Бензиновый карбюраторный двигатель мощностью 89-103 л.с. Выпускается в трех модификациях, в том числе модификация без навесного оборудования (на рынке встречаются еще три модификации, снятые с производства в 2011 году). Диафрагменное и рычажное сцепление, работают на 92-м бензине (ранние модификации — на АИ-80).
УМЗ-4178. Бензиновый карбюраторный двигатель мощностью 82 л.с. класса «Евро-0». Выпускается в двух модификациях, в том числе модификация без навесного оборудования (также на рынке можно найти две ранние модификации, выпускавшиеся до 2011 года). Рычажное сцепление. Работает на 92-м и 95-м бензине (ранние модификации работают на АИ-80).
УМЗ-4215. Бензиновый карбюраторный двигатель мощностью 89-96 л.с., класса «Евро-0». Выпускается в двух модификациях, в том числе без навесного оборудования. Также в продаже есть ранние модификации, снятые с производства в 2011 году. Диафрагменное сцепление. Работает на АИ-92, ранние модификации — на АИ-80, АИ-92 и АИ-95.
УМЗ-4216 Инжекторный бензиновый двигатель мощностью 107 л.с. класса «Евро-3». Выпускается 14 модификаций для автомобилей «ГАЗель» и «Соболь» со старой и новой рамой. В модельном ряду присутствуют моторы с компрессором и без, со шкивом ГУР, со штуцером предпускового подогревателя, с компонентами Delphi и т.д. Под 92-й и 95-й бензин.
УМЗ-42161. Бензиновый инжекторный двигатель мощностью 120 л.с. класса «Евро-3». Одна модификация для установки на старые модификации автомобилей «ГАЗель Эконом». Для работы на бензине АИ-92.
УМЗ-42164. Бензиновый инжекторный двигатель мощностью 107 л.с. класса «Евро-4». Выпускается в четырех модификациях, три из которых оборудованы компрессором и кронштейном под ГУР, а также комплектуются зарубежными компонентами Delphi.
УМЗ-421647. Новый газобензиновый инжекторный двигатель мощностью 100 л.с. класса «Евро-4». Выпускается в трех модификациях, в том числе две с компрессорами. Все двигатели оборудованы ГБО, кронштейнами под ГУР, поликлиновым приводом и укомплектованы компонентами Delphi.
УМЗ-42167. Газобензиновый инжекторный двигатель мощностью 99 л.с. класса «Евро-3». Выпускается три модификации: две для «ГАЗелей» и одна для «Соболя». Все моторы оборудованы кронштейном под ГУР, одна модификация имеет поликлиновый привод. Под бензин марок АИ-92 и АИ-95.
Производство двигателей с рабочим объемом 2,9 л было начато с модификации 4218.10, которая отличается от базовой модели только системой ненастроенного выпуска, что упростило задачу установки этих двигателей на серийные автомобили УАЗ, в особенности, на автомобили с кузовом вагонного типа и ускорило их внедрение в серийное производство.
В настоящее время завод выпускает широкую гамму этих двигателей.
В таблице 1.1 приведены основные модификации двигателей, выпускаемых АО «Волжские моторы», а также сведения по применению их на различных моделях автомобилей.

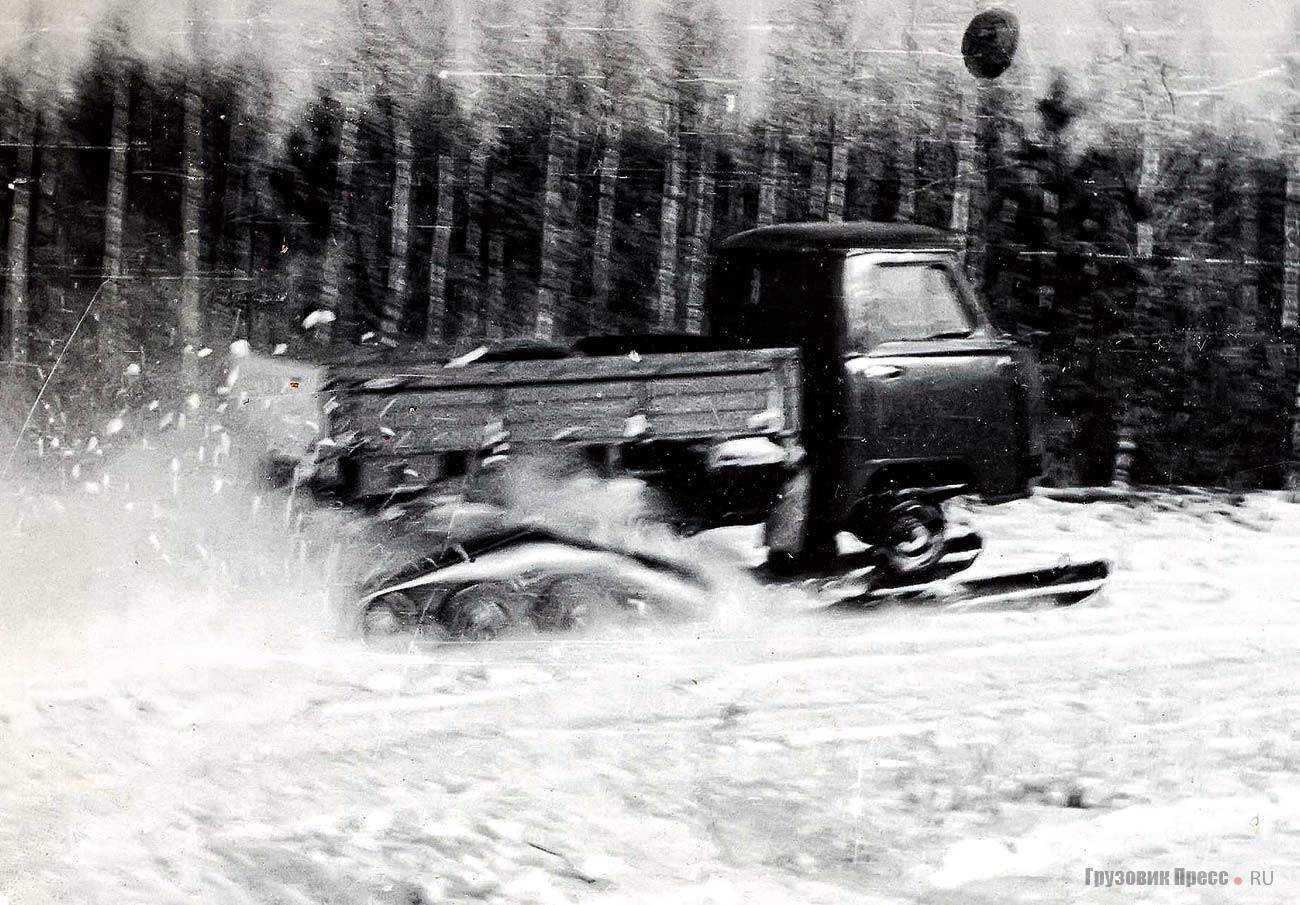

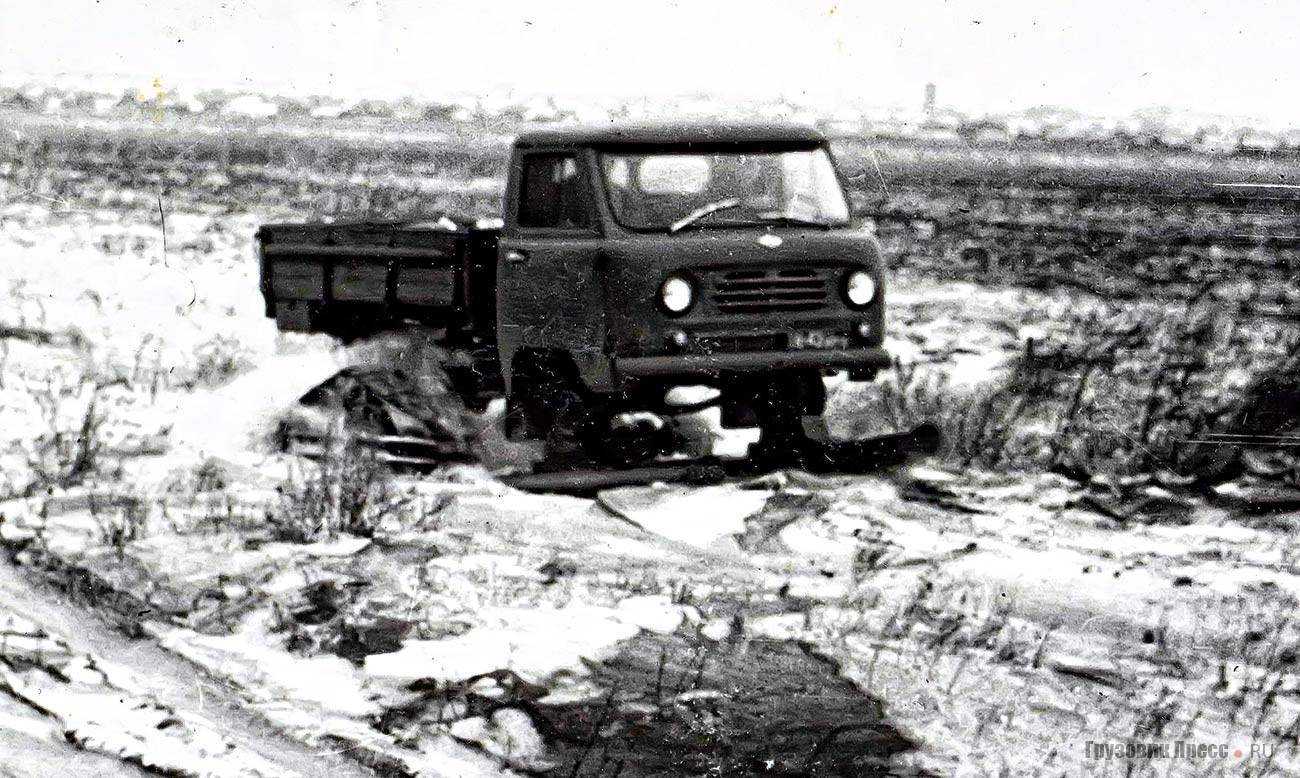

Лыжно-гусеничный снегоход УАЗ-451С
Максим Шелепенков, фото УГК УАЗ
В 1956 году на Ульяновском автозаводе было организовано Специальное конструкторское бюро (СКБ) для разработки изделий для народного хозяйства и специального назначения на базе автомобилей и узлов серийной продукции. Возглавил бюро Красильников Григорий Иванович.
В 1961 году Ульяновский автозавод получил задание разработать лыжно-гусеничный снегоход (Постановление Совета Министров СССР от 05.11.1960 г.). Работа над снегоходом началась в СКБ в апреле 1961 года, ведущим конструктором назначен В.Ф. Казюханов.
По проекту сменным снегоходным оборудованием должен оборудоваться стандартный ульяновский грузовичок УАЗ-451Д (УАЗ-451С) или УАЗ-452Д. Вместо передних колёс устанавливали цельнометаллические сварные лыжи с подошвой из тонколистовой нержавеющей стали. Вместо задних – гусеничные движители с ведущими звёздочками зацепления с резиновой гусеницей, армированной стальным тросом, и стальными грунтозацепами швеллерного типа. При этом ведущий мост гусеничного движителя оставался максимально унифицированным с серийным, отличался от него длиной полуосей и кожухов и отсутствием тормозов.
Чертежи на постройку первого образца выдали в июле 1962 года общий вес новой ходовой части лишь ненамного перетянул обычный колёсный ход. В такой комплектации автомобиль был способен двигаться по заснеженным дорогам и снежной целине значительной глубины. При плотном снежном покрове и наличии наста глубина снежного покрова уже не имела значения – у снегохода оказалось небольшое удельное давление на снег. При отсутствии снежного покрова сменное оборудование с машины можно было демонтировать, и она превращалась в обычную на колёсах, что делало машину всесезонной. Правда, перестановку на лыжи приходилось производить в полевых условиях, так как для движения на лыжах машине необходим снег, а перестановку гусеничного движителя – в гаражных условиях, так как для этого необходимы дополнительные подъёмные механизмы.
По результатам заводских испытаний была проведена доработка конструкции и изготовлены следующие образцы УАЗ-451С теперь уже для проведения межведомственных испытаний.
Межведомственные испытания двух образцов УАЗ-451С проводили в 1965–1966 гг. В зачёт испытаний в 1966 году пошёл и двухмесячный демонстрационный пробег по маршруту Новосибирск – Омск – Петропавловск – Кустанай – Джетыгора – Актюбинск – Уральск – Куйбышев – Ульяновск (Сибирь, Казахстан, средняя полоса России), общее расстояние больше 4000 км. После Уральска снежный покров неожиданно закончился, машины пришлось переделывать на колёсно-гусеничный ход и заканчивать пробег, пробираясь на снегоходах в распутицу. В пробеге в основном подводили траки гусеницы, которые регулярно выходили из строя, но не было зарегистрировано ни одной поломки ходовой части.
| Снаряжённая масса, кг | 2113 |
| Полная масса, кг | 3063 |
| Грузоподъёмность, кг | 800 |
| Ширина лыжи, мм | 340 |
| Ширина гусеницы, мм | 390 |
| Удельное давление на снег с полной нагрузкой, кг/cм2: | 0,116 0,132 |
|
Максимальная скорость, км/ч:
|
48 15–20 |

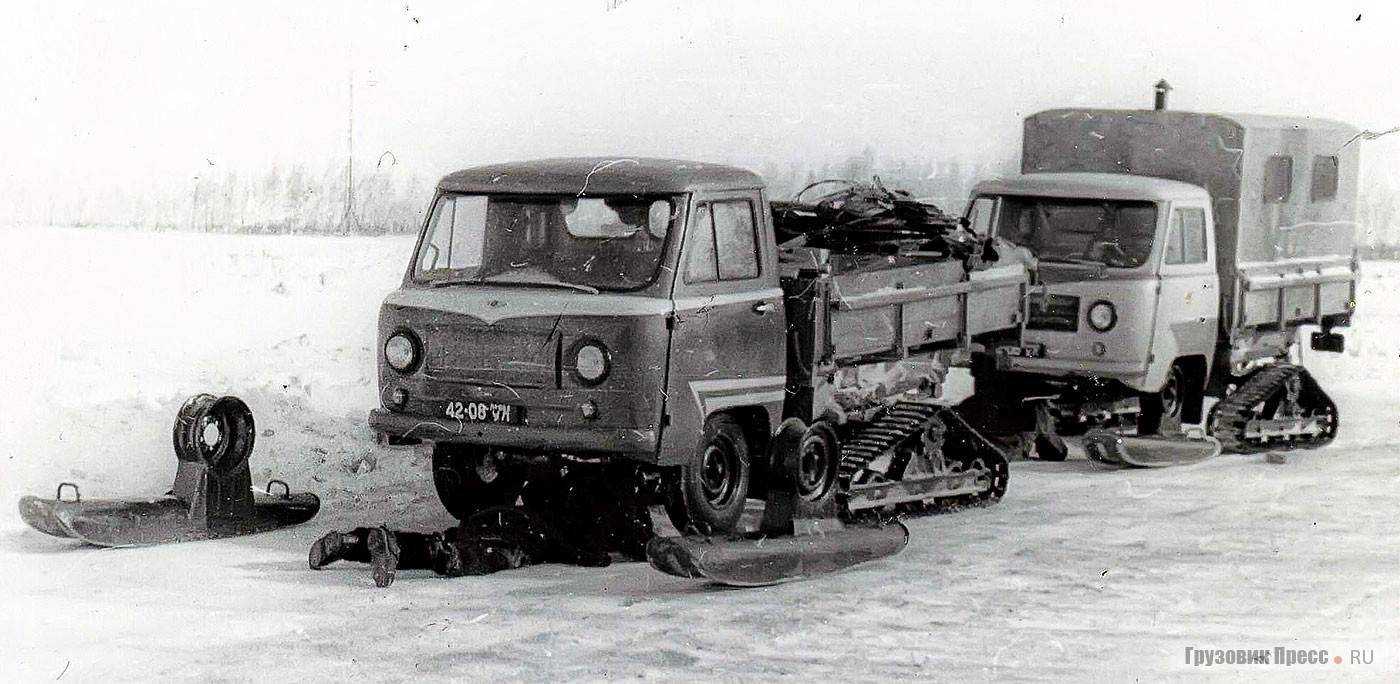

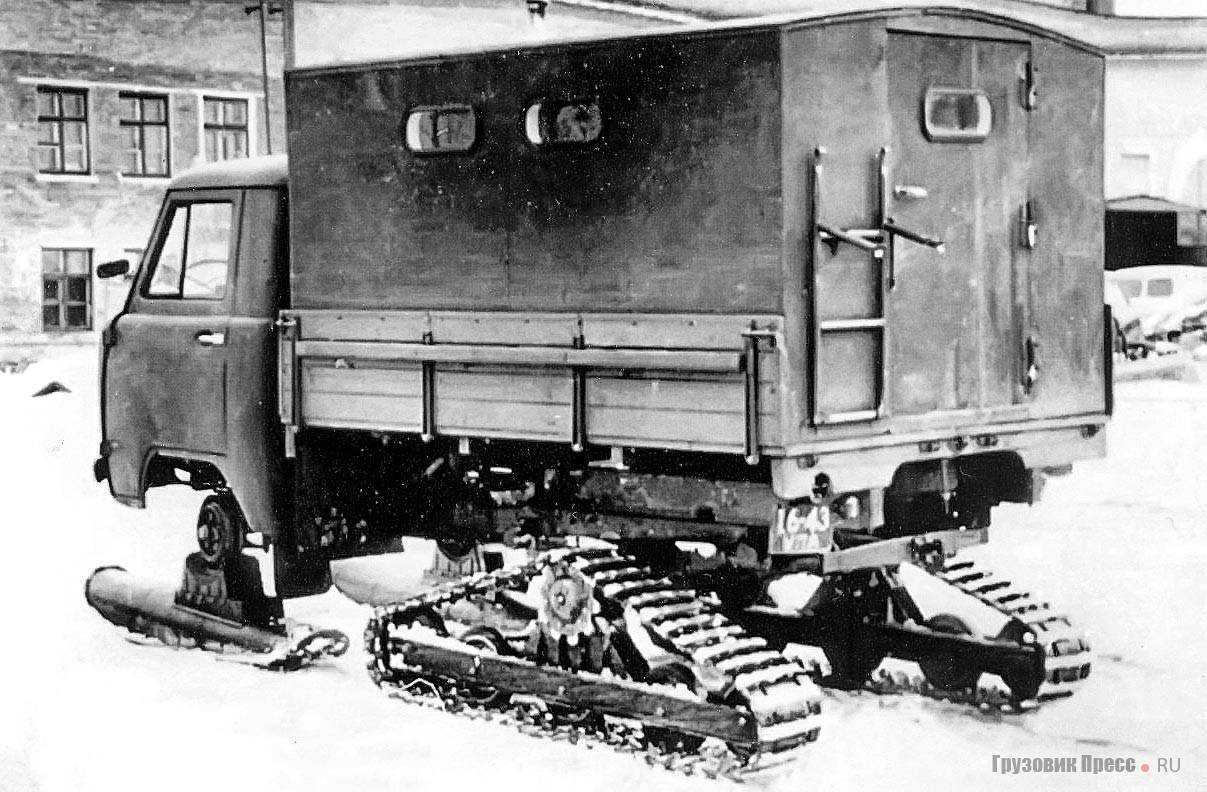

В 1968 году были изготовлены новые образцы УАЗ-451С по несколько переработанной документации для увеличения ходимости гусеничных движителей (лент и катков). В этом же году начались эксплуатационные испытания УАЗ-451С, по одному образцу отправили в Тамбовскую область на сельскохозяйственную опытную станцию, в Татарскую АССР и в город Бугуруслан (Оренбургская обл).
По итогам эксплуатационных и последующих после них ресурсных испытаний было решено делать не просто снегоходную, а всепогодную машину с шарнирным сочленением рамы. Для этого раму от серийного автомобиля УАЗ-452Д предполагалось разделить на две части и установить на месте сочленения управляющие гидроцилиндры для осуществления машиной поворотов. При такой конструкции рамы на машину можно было бы устанавливать гусеничный ход не только на задний мост, но и на передний, что резко бы повысило возможности машины.
На новый снегоход уже подготовили большую часть конструкторской документации, но в январе 1971 года по указанию главного конструктора завода все работы по снегоходам в СКБ были прекращены.
История[править | править код]
Новое семейство легких грузовых автомобилей, фургонов и санитарных автомобилей семейства УАЗ-450 Ульяновский автозавод разработал в середине 1950-х годов. Их производство началось в 1958 году. Главной особенностью новых автомобилей, кроме новаторской вагонной компоновки был также полный привод, поскольку эти автомобили разрабатывались в том числе с учетом требований армии. Тем временем народное хозяйство СССР испытывало дефицит легких развозных автомобилей грузоподъемностью до 800—1000 кг. Московский завод малолитражных автомобилей выпускал фургоны на базе легковых «Москвичей», однако их грузоподъемность было только 250 кг. С другой стороны со снятием с производства легендарной «полуторки» в 1950 году самым легким грузовиком стал 2,5-тонный ГАЗ-51[источник не указан 581 день].
Народному хозяйству, особенно в городских условиях полный привод не требовался, автомобили с задним приводом были более просты в обслуживании, поэтому в конце 50-х с постановкой в производство полноприводного семейства УАЗов началась разработка заднеприводного семейства. В соответствии с Постановлением Совета Министров РСФСР от 7.01.1958 года Отделом Главного конструктора Ульяновского автозавода разработан технический проект семейства заднеприводных автомобилей. Оно получило общий индекс 451. Так же как и в случае с 450-м семейством, семейство «451» включало в себя: цельнометаллический фургон — УАЗ-451, бортовой грузовой автомобиль — УАЗ-451Д, микроавтобус — УАЗ-451В. Все модификации автомобилей, кроме микроавтобуса были запущены в производство в 1961 году.
Главным недостатком, который предстояло «побороть» в ходе проектирования новой платформы, являлась перегруженность переднего моста. Если в полноприводной версии недогруженным оказывался один из двух ведущих мостов, что было не столь критично, то в заднеприводной конфигурации трансмиссии «зависал» единственный. Это было подтверждено на практике — в 1958 году в СКБ Ульяновского автозавода изготовили два экспериментальных образца на базе УАЗ-450 — переднеприводный и заднеприводный автомобили. Оба варианта пришлось забраковать именно из-за проблем с развесовкой. В результате для будущих 451-х было принято решение сохранить базу но сместить передний торец блока двигателя на 220 мм назад. Базу оставили прежней, а двигатель, принеся в жертву унификацию капота и моторного отсека, сдвинули назад и немного (на 73 мм) вниз.
Вариант оформления передней части УАЗ-451 выпускавшихся в 1961—1965 годах.
В 1965 году семейство было модернизировано, в результате чего появились модификации: УАЗ-451М, УАЗ-451ДМ. Основным внешним отличием от предыдущих автомобилей стал обновленный экстерьер передка с трапециевидной решеткой радиатора. Вместо двигателя аналогичного автомобилю «Победа» начал ставиться более мощный от 21-й «Волги». В начале 1970-х мощность двигателя освоенного уже Ульяновским моторным заводом (УМЗ) удалось поднять с 70 до 75 лошадиных сил. Увеличилась и грузоподъемность с 800 до 1000 кг. С освоением производства новых внедорожников УАЗ-469 на всех ульяновских грузовиках началась работа по замене рычажных амортизаторов на телескопические. Параллельно с этим в начале 1970-х была разработана программа модернизации семейств бескапотных УАЗов, однако по ряду причин она постоянно откладывалась. В 1979 году на автомобилях семейств 451 и 452 были внедрены новых светотехнические приборы соответствующие требованиям ЕЭК ООН. В 1982 году автомобили семейства УАЗ-451 были сняты с производства.
УАЗ-451В
Опытный микроавтобус, с цельнометаллическим несущим кузовом рассчитанный на 9 человек. Был построен в единственном экземпляре, который участвовал в большом испытательном пробеге.
Это интересно: ТОП-6 фургонов УАЗ по техническим характеристикам
УАЗ-3150 «Шалун»
УАЗ-3150 – динамичный четырехместный автомобиль для спортивно-развлекательных поездок, предназначенный для движения по всем типам дорог и местности. Отличается от выпускаемых серийных автомобилей УАЗ-31512 укороченной до 2000 мм базой и, соответственно, повышенной маневренностью и проходимостью. Уменьшенный вес при мощном двигателе придают этому автомобилю высокие динамические характеристики. Мощные спортивные дуги безопасности предохраняют пассажиров при возможных опрокидываниях, а легкосъемный тент позволяет превратить этот автомобиль за 15 минут в кабриолет, что делает по настоящему приятными поездки в жаркую погоду. На военную модификацию устанавливается турель с пулеметом или миномет. Двигатель и днище защищены бронелистами.
УАЗ-3150 Шалун
УАЗ-3150 Шалун
УАЗ-450
На фотографиях представлен предсерийный вариант УАЗ-450 с прицепом УАЗ-474 образца 1956 года. Внешний облик разработан В.И.Арямовым.
УАЗ-450 с прицепом УАЗ-474 образца 1956 года
УАЗ-450 образца 1956 года
На снимках представлены серийные автомобили УАЗ-450 (колесной формулы 4х4), выпускавшиеся в 1958-1966 г.г. на базе автомобиля УАЗ-450Д. Кузов автомобиля – цельнометаллический, вагонного типа, с двумя боковыми дверьми в кабине водителя, с перегородкой внутри кузова и задней двустворчатой дверью. Боковая распашная дверь появилась только на моделях УАЗ-451М и УАЗ-452. Две черно-белые фотографии из справочников НИИАТ иллюстрируют, по-видимому, автомобили разных лет выпуска. На левой (справочник НИИАТ 1971 года) двери открываются ПРОТИВ хода движения, иначе расположена заправочная горловина бензобака, прикрытая к тому же крышкой, установлены иные зеркала заднего вида, сразу за водительской дверью имеется открывающийся люк, на колесных дисках установлены декоративные колпаки. я был бы признателен колегам, которые внесли бы ясность в годы выпуска этих модификаций.
УАЗ-450 (колесной формулы 4х4), выпускавшиеся в 1958-1966 г.г.
УАЗ-450 (колесной формулы 4х4), выпускавшиеся в 1958-1966 г.г.
УАЗ-450 (колесной формулы 4х4), выпускавшиеся в 1958-1966 г.г.
На базе УАЗ-450 выпускалась санитарная модификация УАЗ-450А. Кроме того, проводились эксперименты по постановке УАЗ-450 на железнодорожный ход с целью использования его в качестве дрезины в случаях невозможности дальнейшего продвижения на штатных колесах.
УАЗ-450 на железнодорожном ходу с целью использования его в качестве дрезины в случаях невозможности дальнейшего продвижения на штатных колесах
УАЗ-450 на железнодорожном ходу с целью использования его в качестве дрезины в случаях невозможности дальнейшего продвижения на штатных колесах
УАЗ-450 на железнодорожном ходу с целью использования его в качестве дрезины в случаях невозможности дальнейшего продвижения на штатных колесах
Существующие типы мостов
Улучшенные мосты на УАЗе
- Управляемый. Это, как правило, передний мост машины, оснащенный либо устаревшим на сегодняшний день задним приводом, либо полным. Но есть и другой вариант: в транспортной технике коммунальных служб или сельского хозяйства управляемым является как раз задний, а не передний мост. Этот вид конструкции подразделяется на два подвида.
- Неразрезной. Это особая балка, оснащенная механизмом поворотных кулаков, закрепленных по бокам, на кулаки ставятся колесные ступицы. Предназначением этой конструкции является контроль над поворотом колес во время движения. Самыми главными условиями являются легкость и прочность неразрезной балки. Вот почему, как правило, она изготавливается из высокопрочной стали с применением кованой технологии.
- Разрезной. Это уже редуктор, оборудованный валами привода. Предназначение разрезного механизма — передавать колесам крутящий момент. Разрезной мост дает широкие возможности для маневрирования автомобиля.
- Поддерживающий. Такая конструкция применяется для увеличения грузоподъемной мощи машины, выполняет роль дополнительного поддерживающего элемента. Без этой детали автомобиль, предназначенный для перевозки габаритных грузов, просто развалился бы на первом километре. Поддерживающее устройство можно встретить в таком уникальном транспортном средстве, как дом на колесах.
- Неразрезной ведущий. Это довольно сложная конструкция, состоящая не только из балки, но и полуосей, подшипников, дифференциала. На балке этой конструкции крепятся рессоры и кронштейны, закрепляющие подвеску. Благодаря неразрезному ведущему мосту ведущие колеса могут вращаться в различном темпе, кроме того, конструкция смягчает нагрузки и контролирует автомобиль на повороте. Некоторые детали моста проходят дополнительную обработку для придания им большей прочности и упругих свойств. Так, полуоси изготавливаются из высококачественной стали и после закаляются ТВЧ.
Модификации двигателя УМЗ-414
| Обозначение двигателя по КД |
VDS-описательная часть маркировки |
Характерные особенности омплектности и исполнения двигателя |
Применяемость на автомобиле |
| Комплектации с карбюратором | |||
| 414-1000400 | Двигатель автомобильный с 1-камерным карбюратором | УАЗ | |
| 41417-1000400 | Двигатель автомобильный с экранированным электрооборудованием и 1-камерным карбюратором в экспортном исполнении | ||
| 4141-1000400 | Двигатель автомобильный с экранированным электрооборудованием и 1-камерным карбюратором для поставок внутри страны | ||
| 4142-1000400 | Двигатель автомобильный с 2-камерным карбюратором | ||
| 41436-1000400 | Двигатель автомобильный с экранированным электрооборудованием и 2-камерным карбюратором в экспортном исполнении | ||
| 4143-1000400 | Двигатель автомобильный с экранированным электрооборудованием и 2-камерным карбюратором для поставок внутри страны | ||
| 4144-1000400 | Двигатель автомобильный с 2-камерным карбюратором (степень сжатия 8,2) |
Даты производства:
УМЗ-414, 4141, 4142, 4143, 4144 начало производства 16.01.1980
УМЗ-4147 начало производства 14.10.1985 до 12.03.1993
УМЗ-4146 начало производства 11.05.1986 до 12.03.1993
УМЗ-4149 начало производства 19.08.1987 до 30.08.1989
УАЗ-3907 «Ягуар»
Работы над проектом «Ягуар» нача-лись в 1977 году. Ведущим конструктором был Владимир Васильевич Горбачев: «Плавающие автомобили в основном делали в форме лодки. А мы решили сделать именно автомобиль, который плавает, а не лодку, что ездит. И сразу решили, что будут двери (обычно никто не делал дверей ниже ватерлинии). Установили двойное уплотнение и «задрайку» – рычаг с внутренней стороны двери, притягивающий ее к проему. Даже фары располагались в отдельных герметизированных отсеках, за стеклом, защищенным решетками. Но в то же время, глядя на машину, многие даже и не подозревали, что «Ягуар» умеет плавать». Вместе с тем инженеры столкнулись со многими проблемами. Во-первых, требовалось разместить движитель. Сзади он ухудшает геометрическую проходимость. К тому же один винт получается слишком большим. Поставили два винта небольшого диаметра внутрь базы. В итоге «Ягуар» ходил по воде со скоростью 9 км/ч, а на суше не уступал «469-му» – 100 – 110 км/ч. Первоначально машина управлялась на плаву при помощи двух рулей, к которым тянулся целый ряд тяг и рычагов от сошки рулевого механизма. Но со временем выяснилось, что расположенные достаточно близко к передним колесам винты протягивали воду через арки и обеспечивали маневренность за счет поворота колес. Радиус циркуляции машины на плаву составлял 19 метров. Автомобиль старались максимально унифицировать с «469-м». Коробка передач была стандартной (на ней, правда, была задняя крышка с приводом лебедки), а вот раздаточная коробка использовалась оригинальная – с межосевым дифференциалом. На ней же устанавливалась коробка отбора мощности к винтам и на центробежный насос главного отсека (его производительность 300 л/мин). Еще один насос производительностью 30 л/мин установили в передней «баночке» (ручные и электрические насосы себя не оправдали). В первоначальной конструкции раздаточная коробка имела шестерни с большими угловыми скоростями, издававшими характерный вой (в большом объеме водоизмещающего кузова повышенную шумность так и не удалось побороть). А еще испытателей постоянно сбивал с толку привод лебедки – ведь, чтобы она работала, требовалось включить раздаточную коробку, а коробку передач поставить на нейтраль. Иногда это сделать забывали, и лебедка начинала самопроизвольно наматывать (все решилось, когда ввели в конструкцию страховочный палец). Над машиной пришлось поработать всему УГК: много дополнительных узлов, герметизация. Создание кузова начиналось с макетов из плоских металлических листов, на которых подбирались водоизмещающие объемы и проверялась устойчивость машины на плаву. И только затем бюро разработки внешних форм по руководством Альберта Михайловича Рахманова выполнило окончательный дизайн машины. Кузов, конечно, значительно отличался по габаритам от «469-го»: длина 4670 мм, ширина 1890 мм и высота 2080 мм. Снаряженная масса машины была 2050 кг, а по правилам водоизмещение кузова должно было обеспечивать 45-процентный резерв плавучести. Выяснилось, «Ягуар» не зря получил это имя: он держался на плаву, приняв на борт 11 человек и 600 кг груза против расчетных одного челов-ка плюс 600 кг! Надо сказать, что в воду машина входила практически без подготовки под углом до 20 градусов. Требовалось только закрыть кингстоны (что испытатели иногда забывали делать), задраить двери и поднять волноотражательный щит, прозванный «намордником». Наиболее уязвимое место плавающего автомобиля – охлаждение двигателя на плаву. Сделать забор воздуха спереди невозможно, поскольку мотор располагается в незатопляемом отсеке. Поэтому вентиляцию пришлось выполнять в обратном порядке: воздух забирали у ветровой рамы, а выбрасывали его спереди. И ничего – с полной нагрузкой в жару в Средней Азии ездили нормально. Машина держала двухбалльный шторм, а расчетный же запас хода на плаву составлял 300 часов (7500 км в эквиваленте).
УАЗ-3907 Ягуар
УАЗ-3907 Ягуар
UAZ Patriot Sport
Первые снимки нового компактного внедорожника UAZ попали в интернет. Уже в мае 2010 года на Ульяновском автозаводе начнется производство новой машины на базе UAZ Patriot. По предварительным данным, модель получит название UAZ Patriot Sport. Фотографии были сделаны на территории завода.
Новый внедорожник имеет явно меньшие размеры по сравнению с обычным «Патриотом» – его уменьшили примерно на 36 см за счет багажного отделения; изменились и другие параметры. На заводе надеются, что уменьшение размеров и конструкции позволит модели улучшить маневренность и динамику, в частности проходимость, угол разворота и разгонные характеристики. О «спортивном» характере новинки свидетельствует весьма заметный спойлер на задней двери.
Ожидается, что новая модель будет оснащаться 128-сильным бензиновым мотором и 116-сильным дизелем, мостами Spicer, гидроусилителем руля и сиденьями Mayor.
UAZ Patriot Sport
UAZ Patriot Sport
«УАЗ» официально представил новый внедорожник
Ульяновский автозавод в июле приступит к производству новой модели – внедорожника UAZ Patriot Sport. Новинка построена на укороченной базе модели Patriot – автомобиль на 36 сантиметров короче обычного «Патриота» и позиционируется как внедорожник «для молодых и активных людей».
От базовой модели UAZ Patriot Sport отличается более узкими проемами задних дверей и более компактным багажником, который при этом вмещает до 600 литров груза. Кроме того, за счет более коротких свесов новинка будет обладать лучшей проходимостью, чем «большой» Patriot, и меньшим радиусом разворота.
Для укороченного «Патриота» предусмотрено два мотора – 2,7-литровый ЗМЗ-40904 мощностью 128 лошадиных сил, и 112-сильный ЗМЗ-4091 объемом 2,3 литра. Трансмиссия – механическая пятиступенчатая. Плюс, постоянный задний привод с жестко подключаемой передней осью и двухступенчатой «раздаткой».
Самый доступный Patriot Sport будет стоить 420 тысяч рублей. Это на 70 тысяч рублей дешевле, чем «большой» UAZ Patriot в комплектации Classic.
Главный конкурент «Патриота Спорт» в этом ценовом сегменте – Chevrolet Niva, базовая версия которой с 80-сильным мотором стоит те же 420 тысяч рублей.
UAZ Patriot Sport
UAZ Patriot Sport
UAZ Patriot Sport
