Когда вес имеет значение

В семейство самых больших механических КПП ZF Ecosplit входят две модели – 12- и 16-ступенчатая. Первая предназначена для эффективной передачи крутящего момента в диапазоне 1200…2250 Н·м, а более мощная вторая передает до 2750 Н·м. Они выпускаются в версиях direct drive (DD) или overdrive (OD). За 25 лет выпуска коробок этой серии ими оснащено более 1 млн грузовых автомобилей. Шестнадцатискоростные КПП ZF выпускаются четырех типов: 16S151, 16S181, 16S221, 16S251. Коробка передач ZF Ecosplit состоит из 4-скоростного редуктора, делителя передач, установленного спереди, и планетарного демультипликатора, установленного сзади, который служит для удвоения числа передач для движения вперед с 4 до 8. Делитель передач еще раз удваивает эти 8 передач. Он имеет две передачи (низшую и высшую), используя пары шестерен постоянного зацепления – одну или две. Таким образом, коробка всего имеет 16 передач вперед с небольшой разницей передаточных отношений между соседними передачами и 2 – назад. Небольшая разница передаточных отношений соседних пар коробки Ecosplit позволяет выбрать оптимальный режим движения в экономичном диапазоне числа оборотов двигателя. Кроме того, это облегчает управление КП и снижает уровень шума.

При схеме переключения «два Н» каждая из 8 передач для движения вперед и задний ход имеет свое собственное положение, изображенное на схеме. Нейтральные положения на линиях 3…4-й и 5…6-й передач.

Передачи делителя (B или Н) предварительно выбираются переключателем, кран срабатывает при выжимании сцепления. Разные усилия сопротивления пружин позволяют водителю хорошо чувствовать процесс переключения.

Коробки передач Ecosplit третьего поколения отличаются универсальностью применения и совместимостью с большим числом дополнительных агрегатов. Их можно, например, совместить с гидромуфтами WSK 400 или 440 и со встроенным вторичным замедлителем. КПП ZF Ecosplit могут поставляться со встроенными системами замедления Interder-2. Коробки этого семейства, наиболее полно отвечающие условиям эксплуатации грузовых автомобилей отечественного производства, применяются на автомобилях Минского автомобильного и Минского колесных тягачей заводов, «Яровитах», КамаАЗах, УралАЗах.

Разрабатывая автоматические КП (АКП) для тяжелых грузовых автомобилей, компания ZF спроектировала агрегаты, совмещающие отработанную технологию производства трансмиссий и современные электронные средства управления. Семейство автоматических коробок передач для автомобилей полной массой более 16 т называется AS-Tronic. Их конструкция позволяет водителю в любой момент перейти с автоматического режима работы трансмиссии на ручной и обратно.

В семейство входят два типа КПП ZF – 12-ступенчатая 12 AS 2301 и 16-ступенчатая 16 AS 2601. Первая комплектуется с силовыми агрегатами мощностью до 450 л.с. и крутящим моментом до 2300 Н·м. Вторая позволяет передавать момент до 2600 Н·м и мощность до 550 л.с. Конструктивно обе коробки выполнены по схеме с двумя промежуточными валами, встроенным делителем и планетарным демультипликатором.

Электронный блок управления КП постоянно связан с системами EDC, ABS, ASR через шину управления CAN.

В зависимости от замысла конструктора и дизайнера управление трансмиссией может осуществляться либо обычным рычагом, комбинацией рычага и переключателя режимов или рычагом, установленным на рулевой колонке. Оно включает комплекс самодиагностики с отображением состояния трансмиссии и выбранной передачи на информационном дисплее.

Коробки можно комплектовать валами отбора мощности с приводом от сцепления или выходного вала КП. Их также можно дополнять интардером, развивающим тормозную мощность до 500 кВт. В интардере нет вспомогательного контура циркуляции охлаждающей жидкости, а для охлаждения гидравлической жидкости используется встроенный теплообменник.

Технические характеристики

ZF 9S1310 Ecomid

Количество передач — 9
Крутящий момент – 1300 Нм.
Передаточное отношение:
- 1-я – 9,48;
- 2-я – 6,58;
- 3-я – 4,68;
- 4-я – 3,48;
- 5-я – 2,62;
- 6-я – 1,89;
- 7-я – 1,35;
- 8-я – 1,00;
- 9-я – 0,75;
- задний ход – 8,97
Масса – 190 кг.
Давление воздуха – 10 бар.
Угол наклона – 3 град.
Цена:
- Новая – 380 тыс.руб.
- Восстановленная – 240 тыс.руб.
Применимость: Камаз 65115, 65116, 65117, 53605, 5308.

ZF 16S1650 (16S1820) Ecosplit

Количество передач — 16
Крутящий момент – 1850 Нм.
Передаточное отношение:
- 1-я – 16,47;
- 2-я – 13,79;
- 3-я – 11,32;
- 4-я – 9,48;
- 5-я – 7,79;
- 6-я – 6,52;
- 7-я – 5,48;
- 8-я – 4,58;
- 9-я – 3,59;
- 10-я – 3,01;
- 11-я – 2,47;
- 12-я – 2,07;
- 13-я – 1,70;
- 14-я – 1,42;
- 15-я – 1,20;
- 16-я – 1,0;
- задний ход 1 – 15,42;
- задний ход 2 – 12,91;
Масса – 290 кг.
Давление воздуха – 10 бар.
Угол наклона – 3 град.
Цена – от 160 т.р. за восстановленную.

Это интересно: Пошаговые инструкции по регулировке клапанов двигателей Cummins на КамАЗах: познаем вопрос

Ecomat – коробка сама по себе

Марка Ecomat появилась в производственной программе компании ZF четверть века назад. Однако первые планетарные АКП появились еще в 1961 г. под маркой 2 НР 45. Новое поколение КПП ZF Ecomat 2 plus, появившееся пару лет назад, вобрало в себя все лучшее, что вносилось в конструкцию коробки за время ее эволюции.

Ecomat 2 plus – серия автоматических КП для автобусов полной массой до 28 т. В нее входят три ряда 4- (4НР), 5- (5НР) и 6-ступенчатых (6НР) агрегатов. Каждый из них включает три версии в зависимости от максимального передаваемого крутящего момента 1150, 1220 или 1600 Н·м. Механических аналогов «автоматы» Ecomat 2 plus не имеют. Шестиступенчатые коробки агрегатируются с двигателем, оснащенным электронной системой управления ЕЕС 12.

АКП конструктивно состоят из шести блоков, комбинация которых позволяет получать коробки с различными характеристиками. Это блоки гидротрансформатора, подачи масла, тормоза-замедлителя, планетарной передачи, отбора мощности и управления. Кроме этого коробки могут быть дополнены блокировочной муфтой и первичным тормозом-замедлителем.

Для управления АКП Ecomat 2 plus служит электронный блок EST 146/147. Это самообучающаяся система управления с расширенной программой технической диагностики и новым режимом управления «остановка – пуск». Блок способен распознать изменение внешних условий работы, исправить ошибки в процессе переключения режимов коробки, контролировать время прохождения процесса управления. Управление коробками осуществляется с помощью клавишного пульта, который можно устанавливать на панель приборов, в подлокотник кресла водителя или на отдельную консоль.

Ввод автомобиля в эксплуатацию при низких температурах

Коробка передач заполняется маслом согласно спецификации смазочных материалов ZF TE-ML 02. При температурах ниже -15 °С следует проверить, подходит ли масло согласно спецификации смазочных материалов TE-ML 02. При необходимости сменить масло в коробке передач. Альтернативным вариантом является подогрев перед пуском двигателя, это может осуществляться, например теплым воздухом, температура которого на коробке передач не должна превышать 130 °С.

ОПАСНОСТЬ При выходе из автомобиля с работающим двигателем закройте стояночную тормозную систему. Это препятствует случайному укатыванию автомобиля.

УКАЗАНИЕ • Обязательно соблюдайте предписания изготовителя транспортного средства.

Парковка автомобиля при низких температурах

При температурах ниже 0 °С при парковке автомобиля следует обратить внимание на то, чтобы коробка передач была включена на медленную группу демультипликатора (рычаг переключения в положении 1-ой скорости или в нейтральном положении прохода 3/4). Двигатели КАМАЗ

Двигатели КАМАЗ

Покупайте запчасти у нас :

Комплектуем заявки любой сложности, конкурентные цены, система скидок от объема.

Мы даем понятную гарантию качества запчастей от производителей

Оперативная доставка по России

Звоните по телефону (900) 323-41-41, или напишите на Потребуется информация: модель авто, год выпуска, модель агрегата, класс Евро.

Порядок техобслуживания ZF 8HP

АКПП ZF 8HP для автомобилей с полным приводом оснащается 3 раздельными масляными системами с общей вентиляцией. Помимо гидравлического контура коробки имеются системы смазки раздаточного редуктора и передней главной передачи.

В конструкции АКПП для BMW использован пластиковый масляный поддон с интегрированным фильтром для жидкости ATF и пробкой байонетного типа для слива отработавшего масла. На Audi встречаются стальные или алюминиевые крышки с отдельностоящим фильтром.

Расположение ревизионных и сливных пробок

Какое масло заливают

На момент презентации АКПП серии ZF 8HP производитель не предусматривал замену жидкости на протяжении всего срока службы коробки. С завода в нее заправлялось масло ZF LifeGuard 8 зеленого цвета, которое можно использовать и при дальнейшем обслуживании.

Допускается применение жидкостей от других брендов, имеющих допуск для коробок ZF 8HP. Например, для BMW нужны масла с допуском 83-22-2-152-426, которому соответствует жидкость Top Tec ATF 1800 от Liqui Moly. Можно использовать Ravenol ATF 8HP или Petronas 23151616.

ZF LifeGuard 8Liqui Moly Top Tec ATF 1800

Проверка уровня, состояния масла

В конструкции АКПП ZF 8HP не используется измерительный щуп. Оценить состояние и уровень жидкости можно через заправочное отверстие (переливной трубки в поддоне нет). Для проверки уровня и качества масла в картерах главной передней передачи и раздаточного редуктора имеются винтовые пробки.

Ниже приведен рекомендованный производителем алгоритм проверки с использованием диагностического прибора для проверки температуры жидкости. Для выполнения работ нужна смотровая яма и ключ с шестигранным наконечником на 8 или 10 мм. При отсутствии диагностического прибора следует контролировать температуру по бортовому компьютеру.

Алгоритм проверки уровня в АКПП ZF 8HP Схема 1Алгоритм проверки уровня в АКПП ZF 8HP Схема 2Алгоритм проверки уровня в АКПП ZF 8HP Схема 3

Замена масла в АКПП

Для обслуживания АКПП необходимо приобрести 5 л жидкости, новый пластиковый поддон с интегрированным фильтром с фетровым мешком (конструкция позаимствована у предыдущего поколения коробок 6HP26) либо отдельный картридж.

Последовательность затяжки винтов на поддоне

Краткий алгоритм обслуживания ZF 8HP:

Охладить АКПП до температуры окружающей среды.
Слить старую жидкость и снять поддон.
Осмотреть дно поддона на предмет наличия стружки или фрагментов от зубчатых колес.
Протереть чистой ветошью плиту мехатроника и картер на линии примыкания крышки.
Установить новый поддон с фильтром и затянуть болты в соответствии со схемой (момент от 4 до 12 Н*м в зависимости от материала поддона).
Залить жидкость через горловину, расположенную на боковине картера и закрытую пробкой. Довести уровень масла до нижней кромки отверстия (проверяется при работающем моторе по описанной выше схеме).
Затянуть пробку, провести повторную проверку через 2-3 дня эксплуатации.

Расположение пробок и моменты затяжки (1 – для 8HP55, 2 – для 8HP65, 3 – для 8HP90 и 4 – для 8HP95A)

Предлагаем видео-инструкцию по замене масла на АКПП ZF 8HP автомобиля BMW.

Компания ZF: история и производственные мощности

Начнем с того, что ZF является немецким производителем, а коробки передач и другая продукция данного немецкого концерна хорошо известны по всему миру. Агрегаты и узлы ЗФ активно используются как немецкими автопроизводителями, так и другими.

Более того, КПП ZF ставятся даже на российские автомобили. Сегодня ZF входит в тройку крупнейших производителей комплектующих для автомобилей в Германии и пятнадцати крупнейших мировых поставщиков деталей, агрегатов и узлов для авто в мире.

Компания ZF имеет богатую историю. Полное название Zahnradfabrik GmbH, что дословно означает «завод шестерен». С самого начала данная компания, которую зарегистрировали еще в далеком 1915 году, специализировалась на производстве шестерен и коробок передач для летательных аппаратов, автомобилей и судов.

Завод был построен в городе Фридрихсхафен (Германия), где еще в 1908 г. базировалось предприятие Цеппелин. Фактически, мощности данного предприятия легли в основу ZF. По состоянию на сегодня компания произвела большое количество коробок передач как для обычных городских авто и гоночных машин, так и для грузовиков, автобусов и спецтехники.

Кстати, концерн ZF стал использовать данное название официально только в начале 90-х. При этом компания уже давно выпускала достаточно широкий ассортимент продукции, а не только шестерни и КПП.

Сегодня мощности компании находятся в разных странах мира, так как с 1958 г. компания ZF начала активно развиваться, открывая заводы за пределами Германии. Для справки, в составе концерна ZF отмечены более 120 заводов, которые находятся на территории 27 разных стран.

Кстати, в РФ с 2005 года успешно работает совместное предприятие ZF и «КАМАЗ», известно как ZF KAMA из города Набережные Челны. Данное предприятие производит КПП для отечественных грузовиков.

При этом основные мощности традиционно расположены в Германии, среди которых можно выделить 3 ведущих в отдельных направлениях. Прежде всего, ZF Friedrichshafen является штаб-квартирой и главным заводом по производству КПП и узлов шасси для грузовых авто.

Также следует отметить ZF Saarbruecken, специализацией предприятия является разработка и выпуск КПП, а также шасси для легковых авто. Параллельно внимания заслуживает и ZF Passau, где объединены два предприятия по производству КПП и мостов для автобусов, а также дорожной и строительной техники.

Устройство и принцип работы

Каждая разновидность коробки передач ZF на КамАЗ имеет свое устройство. Так, 6-ступенчатые модели ZF 6S — механические, имеют синхронизаторы на 1, 2, 3, 4, 5 и 6 передачах.

КПП ZF 9S1310 включает:

4-ступенчатый редуктор с пониженной скоростью и обратным ходом с кулачковыми муфтами;
планетарный демультипликатор, удваивающий количество передач.

В результате образуются 9 скоростей для езды передним ходом и 1 — задним. 4-ступенчатая часть характеризуется механическим переключением и имеет сервошифт. Схема переключения передач — «двойное Н» или «каскадное Н».

Демультипликатор имеет клапан и пневмоцилиндр двойного действия и обеспечивает:

при «двойном Н» — автопереключение при перемещении из ряда 3/4 в 5/6 и наоборот;
при «каскадном Н» — преселекторное переключение на рычаге переключения передач.

В коробках передач ЗФ Ecomid шестерни приводятся в действие синхронизаторами, процесс осуществляется такими способами:

без двойного выключения сцепления при установке с низших на высшие скорости;
без участия акселератора и выключения сцепления при переходе с высших на низшие передачи.

16-скоростная модель КПП ZF 16S151 состоит из:

редуктора;
демультипликатора;
переднего делителя.

Редуктор представляет собой синхронизированный узел с 4 передачами, имеющий переключающие валы заднего или переднего моста, сервоустройство Servoshift. Включение задней скорости обеспечивается зубчатой муфтой, установка передач — по схеме «двойное Н» или «налагающееся Н».

Демультипликатор переключает скорости в 2 режимах:

при переходе между 3/4 и 5/6 и наоборот, осуществляемом по схеме «двойное Н»;
с помощью преселектора по схеме «налагающееся Н».

Сервошифт — пневмомеханический орган управления с главным цилиндром.

Для осуществления переключения необходимо пневмоусиление. КПП может быть укомплектована коробкой отбора мощности и гидродинамическим тормозом-замедлителем. При большем количестве скоростей уменьшается нагрузка, перемещение транспорта по дороге становится ровнее, на 15% понижается расход топлива.

Технические характеристики

Камазовским агрегатам ZF 9S1310 ТО присущи такие характеристики:

Максимальный входной крутящий момент — 1300 Н*м.
Передаточные отношения:
- для хода вперед — 9,48-0,75;
- заднего хода — 8,97.
Тип тахометра — электронный, z=8.
Вес — 190 кг.
Угол наклона КПП — до 3°.
Максимальное давление воздуха — 10 бар.

Эксплуатационные параметры КПП на КамАЗ ZF 16:

Входной крутящий момент — 1850 Н*м.
Передаточные числа:
- для движения вперед — 16,41-1,00;
- движения назад — 15,36-12,92.
Тип спидометра — электронный, z=6.
Конструкционный вес — 289 кг.
Наклон КПП — 0-3°.
Нормированное воздушное давление — 6,2-10 бар.

Это интересно: Обзор популярного самосвала многоцелевого назначения КамАЗ-55102 — лучше один раз увидеть

Переключение КПП ZF на автомобилях Камаз

Схема переключения КПП ZF Ecomid и Ecosplit на грузовых автомобилях КАМАЗ это так называемая «двойная Н». Т.е. есть пониженный (S) и повышенный (L) диапазон передач. В каждом диапазоне по четыре базовых передачи, которые расширяются за счет делителя и демультипликатора. Возвращение рычага в «нейтраль» после выключения передачи происходит автоматически за счет того, что рычаг прижимается в нейтральное положение пружинными фиксаторами. Демультипликатор из L диапазона (ряд 3/4) в S (ряд 5/6) и обратно, так же переключается автоматически по средствам подачи воздуха под давлением в рабочий цилиндр. Включить новую передачу можно только после того как будет завершен процесс предыдущего переключения. Задний ход и пониженная передача (С) доступна только в пониженном (S) диапазоне демультипликатора. Включение этих передач идет через небольшое усилие, т.к. там установлена предохранительная пружина, которая исключает возможность случайного выбора одной из этих передач.

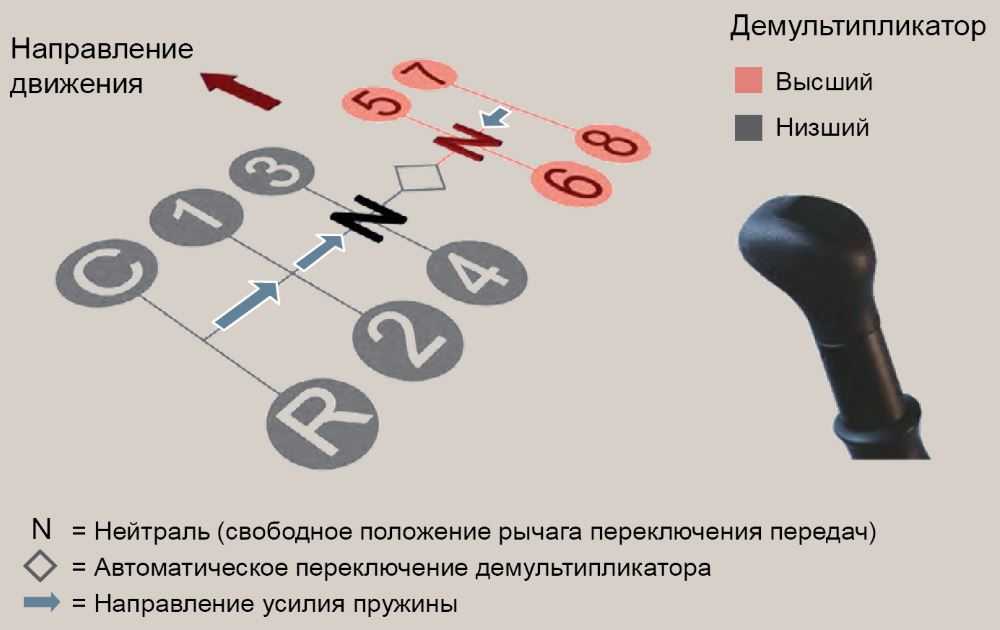

Переключение передач на ZF Ecomid

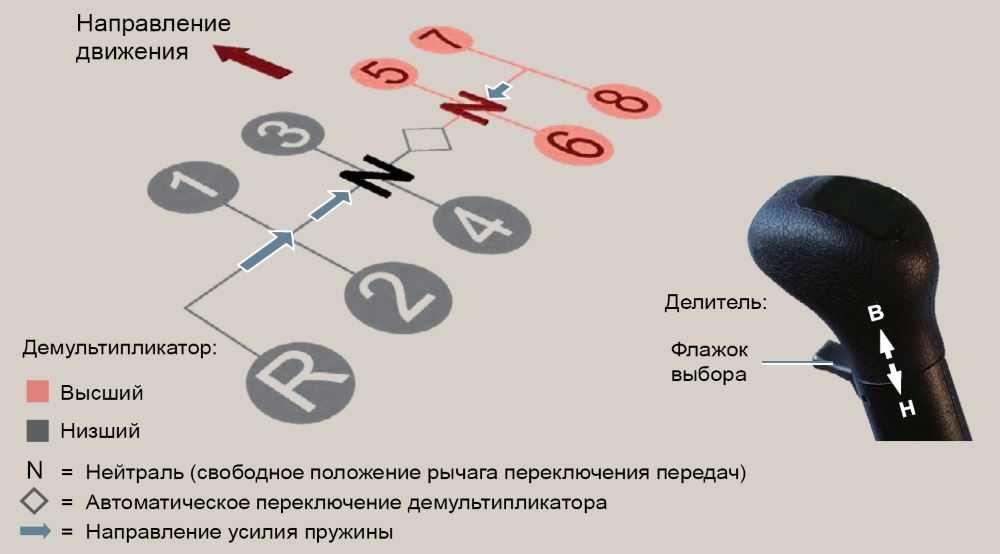

Переключение передач на ZF Ecosplit

Рекомендации по переключению передач

Рычаг КПП следует перемещать плавно, без рывков и лишних усилий с разжатой рукой.
Когда включаете передачу, удерживайте рычаг, пока синхронизатор выполнит переключение.
Для того, чтобы переключиться с дорожки 3-4 на 5-6 и наоборот, нужно сделать короткий толчок в нужную сторону и потом плавно включить нужную передачу.
Если автомобиль замедляется, передачи переключать в обратном порядке рекомендуется последовательно или максимум через две ступени.
Двигаться автомобиль должен всегда при включенной передаче. Особенно это касается движения накатом на спуске.
При переключении с высшего диапазона на низший скорость должна быть меньше 30 км/ч.
Заднюю передачу включать только на стоящем автомобиле.

Средневесы

Девятиступенчатые КПП ZF Ecomid – основная механическая трансмиссия среднетоннажных автомобилей полной массой до 16 т. Единственный представитель этого семейства – коробка 9S 75/109 – выпускается в двух версиях.

Ряд передаточных отношений первой – 12,73…1,00, а максимальный крутящий момент около 1100 Н·м. Ее устанавливают на автомобили, работающие в городах, коммунальном хозяйстве, в промышленном транспорте, на строительстве – одним словом, где нужен широкий диапазон рабочих скоростей.

Вторая версия имеет передаточные числа от 9,48 до 0,75 с повышающей передачей и крутящий момент более 1300 Н·м. Ее предназначение – работа на магистральных грузовиках, в составе тягача с прицепом или полуприцепом. «Сжатый» ряд передаточных чисел рассчитан на движение с относительно стабильной скоростью и на большие расстояния.

Двенадцатиступенчатая версия АКП ZF AS-Tronic Mid – автоматический «двойник» механической коробки Ecomid. Ее выпускают с двумя вариантами передаточных чисел: 12,79…1,00 или 10,33…0,81. При этом максимальное передающее усилие AS-Tronic Mid заметно превосходит возможности коробки Ecomid (1600 Н·м против 1300).

Управление коробкой может осуществляться автономно или интегрироваться в общую систему управления автомобилем на основе CAN-шины (CAN-шина – единая медная шина, к которой подключены все электронные компоненты автоматизированной системы управления двигателем, тормозами, подвеской. Образуется единая компьютерная управляющая и диагностическая сеть, контролирующая все основные агрегаты автомобиля). Таким образом, она связана с блоком управлением двигателем EDC и комплексом управления тормозами ABS/ASR.

Техническое обслуживание и ремонт

Регулярно производите техническое обслуживание КПП от ZF на своем автомобиле Камаз. Это повысит ресурс ее использования и сведет к минимуму возможные неисправности в период эксплуатации.

Ремонт КПП ZF рекомендуется производить только в сертифицированных сервисных центрах или у опытных мастеров, которые разобрали и собрали не одну такой коробку передач.

Список сертифицированных центров ZF Friedrichshafen AG

№ п/п	Наименование организации	Адрес	Телефон/Факс
1.	ООО «СИБМАП»	1 ул. Байкальская, 277А, г. Иркутск, Россия	8-3952-560730/ 8-3952-142117
2.	ООО «АвтомагистральСервис»	Стройбаза, база 4Б, г. Набережные Челны, Россия	8-8552-443050 8-8552-443050
3.	ООО «ZF Сервис Сибирь»	Новосибирская область, пос. Красный Восток, ул. Советская, 62А, Россия	8-383-3350505, 8-383-3350506/ 8-383-3350507
4.	ООО «СКИВ Мастер Сервис»	Челябинская область, г. Миасс, ул. 60 лет Октября, 19, Россия	8-3513-562522/ 8-3513-561488
5.	ООО «М 4»	ул. Промышленная, 2, г. Аксай, Ростовская область, Россия	8-863-2292777, 8-863-2268860/ 8-863-2468689
6.	ООО «ВолгаСкан- Центр»	ул. Пушкина, 67 г. Волжский, Волгоградская область, Россия	8-8443-297184/ 8-8443-298951
7.	Торговый дом «Литер – НН»	Ореховская ул., 80, 603069, Н. Новгород, Россия	8-8312-949174/ 8-8312-564341
8.	ООО «Трак Сервис 36»	ул. Василия Петушкова, 3, 125373, Москва, Россия	8-495-5140569/ 8-495-4906208
9.	ЦФ – Сервис на Мосгортрансе	ул. Матросская тишина, 1517, Москва, Россия	8-495-2680045
10.	ООО «ЦФ Руссия»	ул. Стрельбищенская, 1А, С.-Петербург, Россия	8-812-4499203
11.	Автодом Энергия ГмбХ	ул. Тимирязева, 68, Минск Республика Беларусь	+375-17-2268035/ +375-17-2268024
12.	ТОО «СВС-Транс»	ул. Майлина, 85, Алматы, Казахстан	007-3272-579273 007-3272-505868
13.	Трак Центр Лтд.	ул. Чапаева, 1, Гостомель, Киевская область, Украина	+380-44-9795056/ +380-44-9795043

Замена масла

Масло следует заливать только то, которое рекомендовано заводом изготовителем (спецификация ZF TE-ML 01). При первичном заполнении коробки передач требуется 11 л. масла, при очередной смене 8 л. Максимальный интервал замены масла составляет 90 тыс.км. пробега, минимальный — ежегодно. Если автомобиль Камаз с коробкой ZF эксплуатируется на строительных площадках или в тяжелых погодных условиях, то замену масла рекомендуется производить через 45 тыс. км. пробега или через 1000 моточасов работ двигателя.

Периодичность замены масла

Тяжелые условия эксплуатации:
- 02A — 1 год или 60 000 км.
- 02B, 02C, 02H — 1 год или 120 000 км.
- 02D, 02E, 02L — 2 года или 240 000 км.
Магистральные перевозки:
- 02A — 1 год или 90 000 км
- 02B, 02C, 02H — 1 год или 160 000 км.
- 02D, 02E, 02L — 2 года или 300 000 км.

Замену масла в КПП следует производить при горячем двигателе. Открутите сливную пробку и слейте отработанное масло. Очистите магнитом сливное отверстие и сливную пробку от металлической стружки. Замените прокладку и закрутите пробки с моментом 60 Нм. Залейте масло через маслозаливное отверстие до тех пор, пока уровень его не достигнет нижнего края отверстия или будет уже выливаться из него.

Не допускайте низкого уровня масла в КПП. Это может привести к серьезным повреждениям коробки. Для проверки уровня масла поставьте автомобиль на горизонтальную площадку и дайте маслу остыть до температуры ниже 40 С.

Проверка сцепления

Для того, чтобы синхронизаторы в коробке работали долго, должно безупречно работать и сцепление. Для его проверки сделайте следующее:

На холостых оборотах выжмите сцепление.
Не позднее чем через 20 секунд медленно и аккуратно включите заднюю передачу.

Если при этом будет слышен скрежет, то сцепление нужно регулировать или полностью проверить его работоспособность.

Вентиляция КПП

Т.к. при движении автомобиля в коробке передач происходит нагрев масла, то внутри образуется повышенное давление. Для сброса излишнего давления вверху корпуса коробки есть специальный сапун. Периодически проверяйте его чистоту.

Заводская табличка

Заводская табличка расположена в верхней части корпуса коробки передач. Обычно от туда вам потребуется только три позиции:

Номер КПП по спецификации.
Тип КПП.
Серийный номер КПП.
