Паровой автомобиль в xxi веке? это более реально, чем когда-либо

История изобретения парового двигателя

Упоминание о первых паровых машинах датировано первым столетием нашей эры. Устройство, описано Героном Александрийским ‒ пар выходил из сопл, закреплённых на шаре, и приводил в движение двигатель.

Правда, настоящая паровая турбина появилась в Египте в 16 веке. Ее изобрел араб Таги-аль-Диноме.

Подобную машину построил 1629 году итальянский инженер Джованни Бранка. То есть, как только в обществе наступило экономическое благополучие и возникла необходимость в данном механизме, его тот час же изобрели.

В конце 17 века были созданы ещё две модели: в Испании двигатель сконструировал Аянс де Бомонт, а в Англии Эдвард Сомерсет в 1663 году установил паровую установку для закачки воды в Большую башню замка Реглан. Но все проекты быстро сворачивались и забывались. Тогда, как впрочем, и сейчас все новое не воспринималось большинством, и деньги на разработку никто давать не решался.

Паровой котёл создал француз Дени Папен. Он же изобрёл и предохранительный клапан для стравливания избыточного давления. Дело в том, что высокое давление, создаваемое паром, приводило к частым взрывам.

Кстати, в то же время появилось и расхожее выражение: «выпустить пар», которое означало ‒ успокоить нервы, пошумев на окружающих, без сноса собственного котелка и без жертв среди мирного населения.

Но на этом история паровых двигателей не прервалась. Англичанин Томас Ньюкомен в 1712 году сделал шахтный насос для подачи воды на верх. Двигатель Ньюкомена стал пользоваться спросом, с его массового выпуска началась английская промышленная революция.

В России первую паровую машину в 1763 году спроектировал И.И.Ползунов. С ее помощью приводились в действие воздуходувные меха на заводах.

А француз Николас-Йозеф Куньо шесть лет спустя сконструировал первую паровую телегу. Она приводила в движение сельскохозяйственные механизмы.

А в 1788 году Джон Фитч построил пароход, который вмещал 30 человек, и шел со скоростью до 12 километров в час.

В 1804 году на металлургическом заводе в Южном Уэльсе был испытан первый железнодорожный паровой поезд, его построил Ричард Тревитик.

Паровой «Циклон»

Знания из истории паротехники (о неэффективной прямоточной машине Штумпфа), теории термодинамики и теплотехники (к примеру, как снизить потери в паровой машине), проектирование с использованием САПР, современные конструкционные материалы и отмеченные достоинства парового мотора – всё это воплощают в железе зарубежные изобретатели высокотехнологичного паросилового агрегата «Циклон». Мощностной ряд этих силовых агрегатов, в частности, для грузового автомобильного транспорта и автобусов успешно разрабатывается командой специалистов из США.

Автором изобретения «Двигатель с регенерацией тепла» (патент США US 7,080,512) является Гарри Шоэлл (Harry Schoell – англ.). Характерные особенности такого парового мотора из состава силового агрегата «Циклон» состоят в звездообразном расположении цилиндров и работе со смазкой деионизированной водой без смазочного масла.

Тепловой регенеративный поршневой двигатель внешнего сгорания «Циклон» может потреблять фактически любое жидкое или газообразное топливо. Испытывали даже на апельсиновой кожуре! Имея уже необходимую патентную защиту (патент РФ RU 2357091) своего двигателя, как отмечают разработчики, они могут продавать лицензии на «Циклон» и инвестировать партнёров в России. К слову, получено несколько десятков патентов по всему миру, как на агрегат в целом, так и на составляющие его элементы (например, на камеру сгорания парогенератора, компактный конденсатор отработавшего пара).

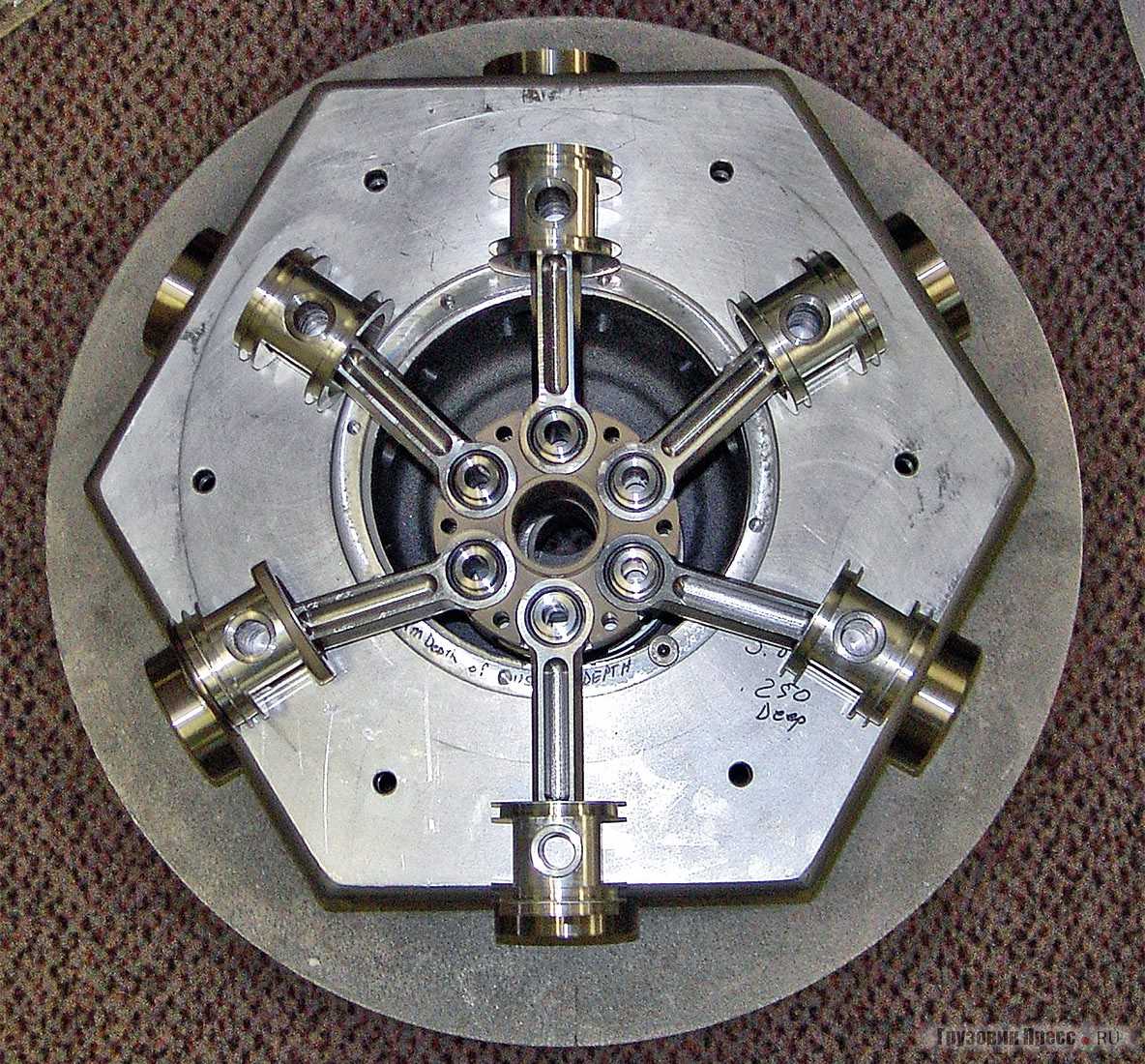

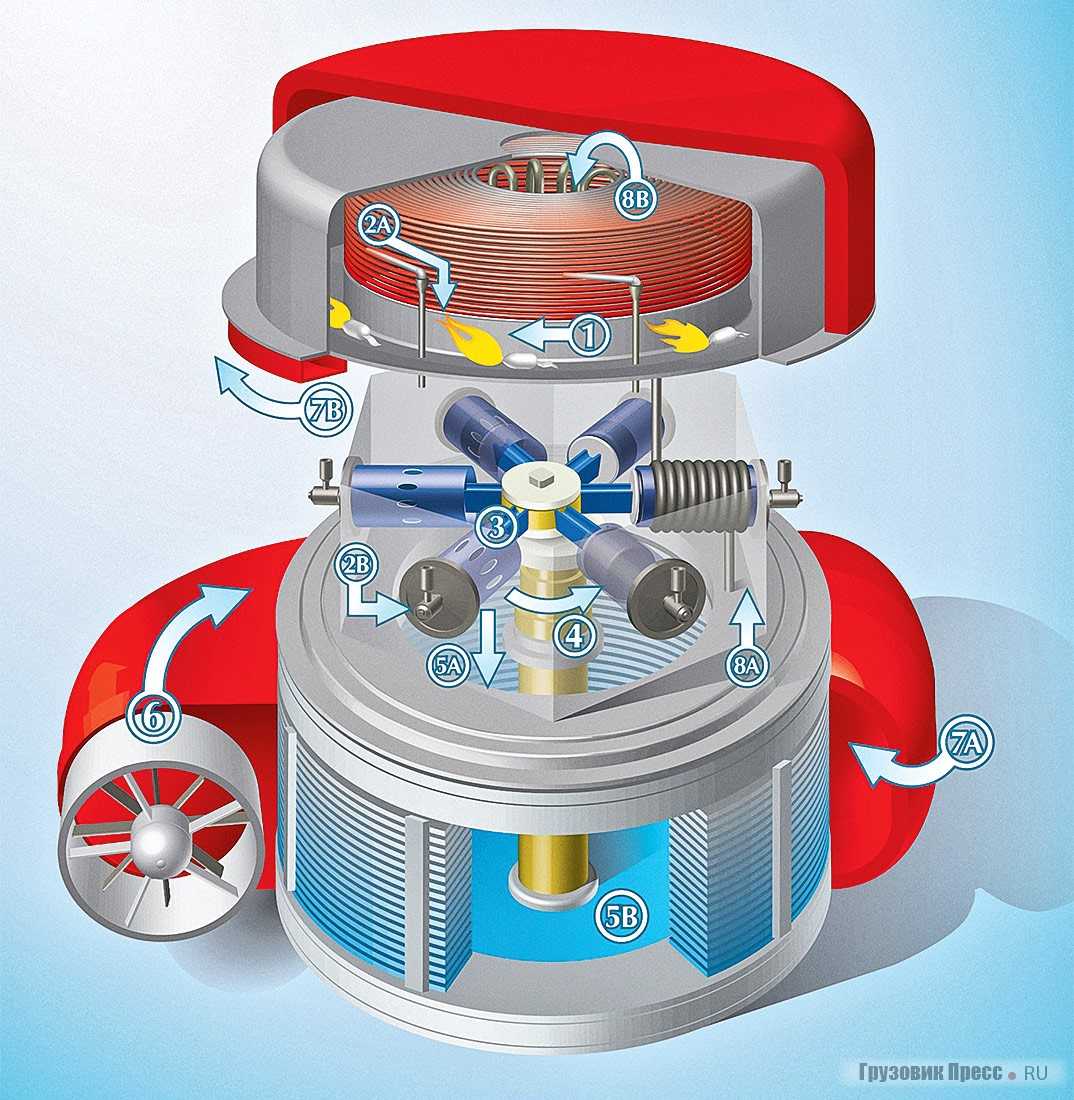

Силовой агрегат «Циклон» работает при давлении водяного пара на уровне 20 МПа и его температуре порядка 650 ºС. Он устроен и функционирует следующим образом. Вода из бака (условно не показан) подаётся в парогенератор 1, который вырабатывает свежий пар 2А, 2В. В камеру сгорания парогенератора 1 подаётся топливо и воздух 7В. Свежий пар 2А, 2В поступает в клапанный паровой мотор 3 и срабатывает в нём. Отработавший пар 5А, 5В направляется в конденсатор 4. Для лучшей конденсации пара в конструкции конденсатора 4 предусмотрен охлаждающий вентилятор 6, создающий воздушный поток 7А. Конденсат 8А, 8В водяного пара подается обратно в парогенератор 1.

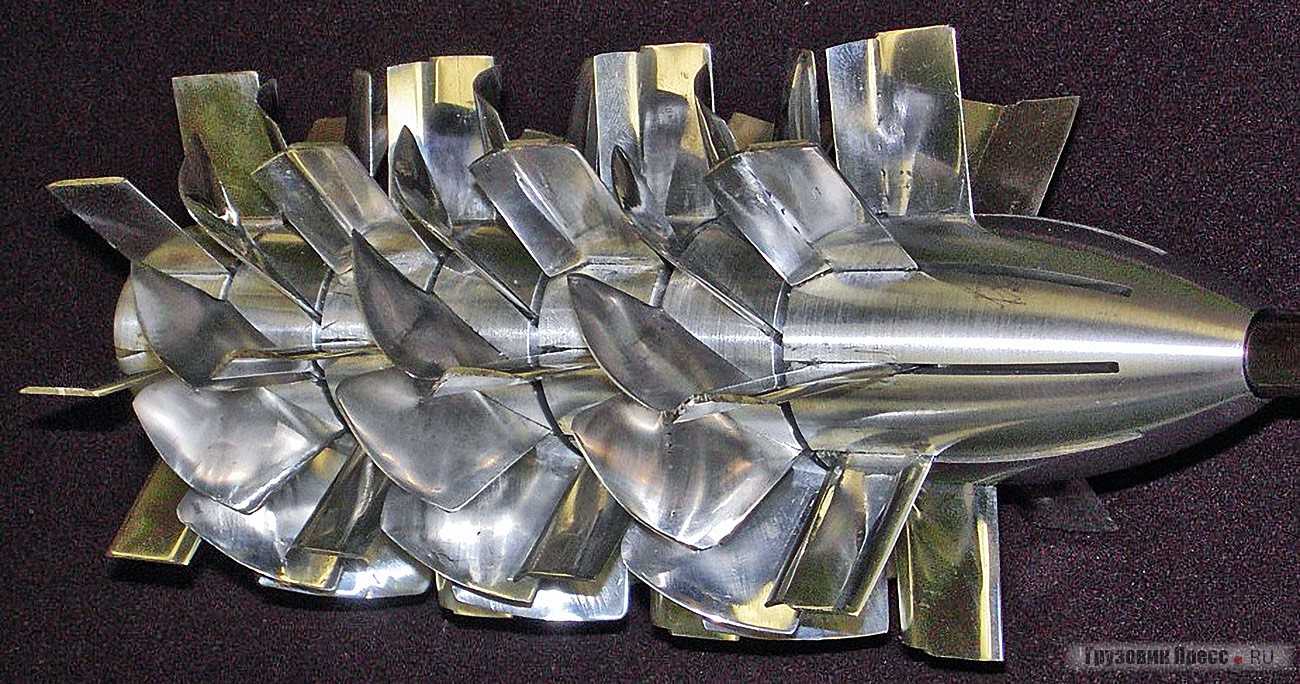

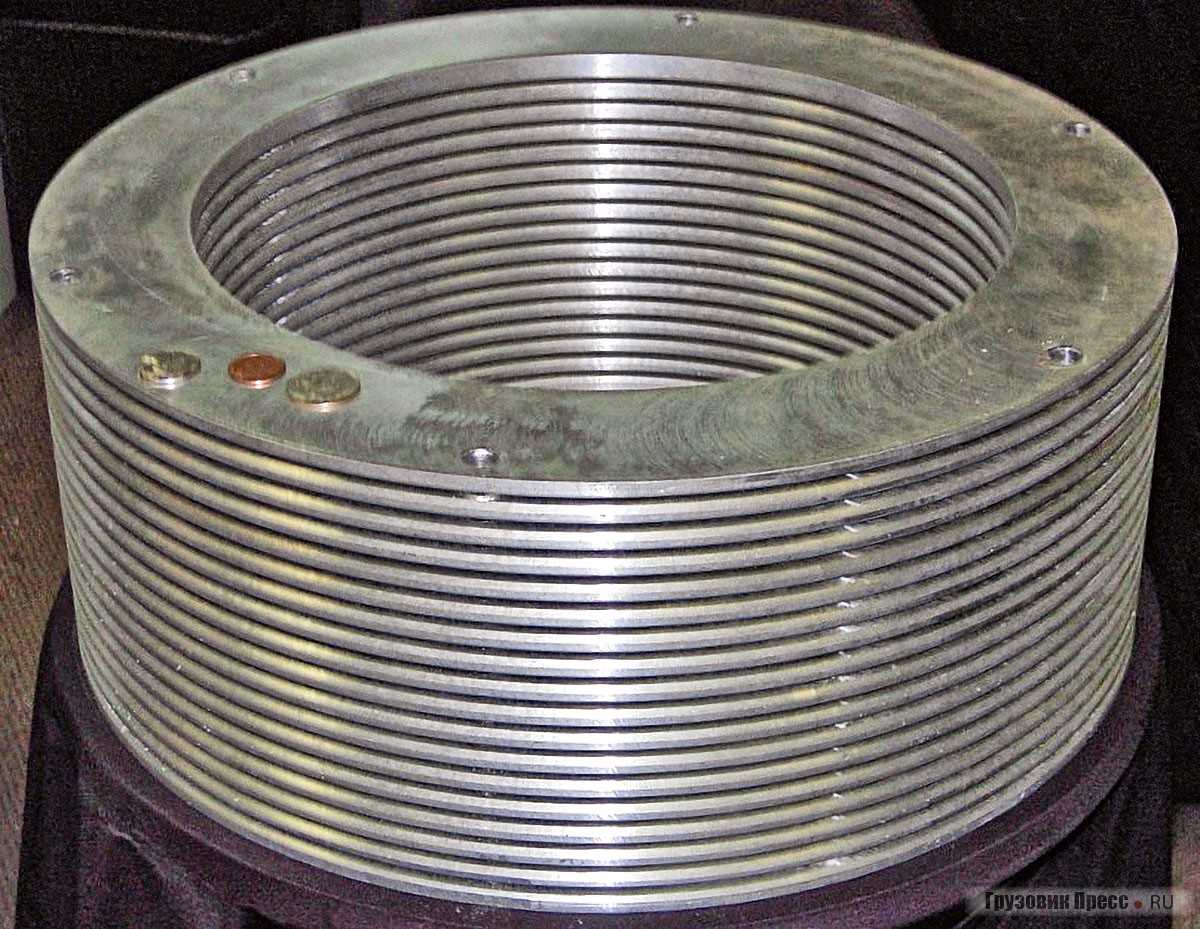

Несколько примеров по части материалов, из которых изготовлен силовой агрегат «Циклон». Так, корпус и основные детали парового мотора сделаны из лёгких сплавов и композиционных материалов: поршни – из алюминия, а недающие им соприкасаться со стенками цилиндров головки и уплотнения – из жаростойкого углеродного волокна.

Готовы ли паровые машины к эпическому возвращению?

Когда-то давно господствовал паровой двигатель — сначала в поездах и тяжелых тракторах, как вы знаете, но в конечном итоге и в автомобилях. Сегодня это трудно понять, но на рубеже 20-го века более половины автомобилей в США работали на парах. Паровой двигатель был настолько усовершенствован, что в 1906 году паровая машина под названием «Ракета Стэнли» даже имела рекорд скорости на земле — опрометчивая скорость 127 миль в час!

Теперь вы можете подумать, что паровая машина имела успех только потому, что двигатели внутреннего сгорания (ДВС) еще не существовали, но на самом деле паровые машины и автомобили ДВС были разработаны одновременно. Поскольку у инженеров уже был 100-летний опыт работы с паровыми двигателями, у паровой машины был довольно большой старт. В то время как ручные коленчатые двигатели ломали руки несчастных операторов, к 1900 году паровые машины были уже полностью автоматизированы — и без сцепления или коробки передач (пар обеспечивает постоянное давление, в отличие от хода поршня ДВС), очень легким в управлении. Единственное предостережение, что вы должны были подождать несколько минут, чтобы котел нагрелся.

Однако через несколько коротких лет Генри Форд придет и все изменит. Хотя паровой двигатель технически превосходил ДВС, он не мог сравниться с ценой серийных Фордов. Производители паровых автомобилей пытались переключать передачи и продавать свои автомобили как премиальные, роскошные продукты, но к 1918 году Ford Model T был в шесть раз дешевле, чем Steanley Steamer (самая популярная паровая машина в то время). С появлением электродвигателя стартера в 1912 году и постоянным повышением эффективности ДВС прошло совсем немного времени, пока паровая машина исчезла с наших дорог.

Под давлением

В течение последних 90 лет паровые машины оставались на грани исчезновения, а гигантские звери выкатывались на показы старинных автомобилей, но не намного. Спокойно, однако, на заднем плане исследования незаметно продвигались вперед — отчасти из-за нашей зависимости от паровых турбин в производстве электроэнергии, а также потому, что некоторые люди считают, что паровые двигатели действительно могут превосходить двигатели внутреннего сгорания.

ДВС имеют внутренние недостатки: им требуется ископаемое топливо, они производят много загрязнений, и они шумные. Паровые двигатели, напротив, очень тихие, очень чистые и могут использовать практически любое топливо. Паровые двигатели благодаря постоянному давлению не требуют зацепления — вы получаете максимальный крутящий момент и ускорение мгновенно, в состоянии покоя. Для городского вождения, где остановка и запуск потребляют огромное количество ископаемого топлива, непрерывная мощность паровых двигателей может быть очень интересной.

Технологии прошли долгий путь и с 1920-х годов — в первую очередь, мы теперь мастера материалов . Оригинальным паровым машинам требовались огромные, тяжелые котлы, чтобы выдерживать жару и давление, и в результате даже небольшие паровые машины весили пару тонн. С современными материалами паровые машины могут быть такими же легкими, как их двоюродные братья. Добавьте современный конденсатор и какой-нибудь котел-испаритель, и вы сможете построить паровую машину с приличной эффективностью и временем прогрева, которое измеряется секундами, а не минутами.

Цикл Ранкина, на котором основан паровой двигатель Cyclone Technologies

В последние годы эти достижения объединились в некоторые захватывающие события. В 2009 году британская команда установила новый рекорд скорости ветра на паровой тяге в 148 миль в час, наконец, побив рекорд ракеты Стэнли, который стоял более 100 лет. В 1990-х годах подразделение Volkswagen R & D под названием Enginion заявило, что оно построило паровой двигатель, который был сопоставим по эффективности с ДВС, но с меньшими выбросами. В последние годы Cyclone Technologies утверждает, что она разработала паровой двигатель, который в два раза эффективнее, чем ДВС. На сегодняшний день, однако, ни один двигатель не нашел свой путь в коммерческом автомобиле.

Двигаясь вперед, маловероятно, что паровые машины когда-либо сядут с двигателя внутреннего сгорания, хотя бы из-за огромного импульса Big Oil. Однако однажды, когда мы наконец решим серьезно взглянуть на будущее личного транспорта, возможно, тихая, зеленая, скользящая грация энергии пара получит второй шанс.

Первые наработки.

Начнем с того, что еще в семнадцатом веке пар стали рассматривать как средство для привода, проводили с ним всяческие опыты, и лишь только в 1643 году Эванджелистом Торричелли было открыто силовое действие давления пара. Кристиан Гюйгенс через 47 лет спроектировал первую силовую машину, приводившуюся в действие взрывом пороха в цилиндре. Это был первый прототип двигателя внутреннего сгорания. На аналогичном принципе устроена водозаборная машина аббата Отфея. Вскоре Дени Папен решил заменить силу взрыва на менее мощную силу пара. В 1690 году им была построена первая паровая машина, известная также как паровой котел.

Она состояла из поршня, который с помощью кипящей воды перемещался в цилиндре вверх и за счет последующего охлаждения снова опускался – так создавалось усилие. Весь процесс происходил таким образом: под цилиндром, который выполнял одновременно и функцию кипятильного котла, размещали печь; при нахождении поршня в верхнем положении печь отодвигалась для облегчения охлаждения.

Позже два англичанина, Томас Ньюкомен и Коули – один кузнец, другой стекольщик, – усовершенствовали систему путем разделения кипятильного котла и цилиндра и добавления бака с холодной водой. Эта система функционировала с помощью клапанов или кранов – одного для пара и одного для воды, которые поочередно открывались и закрывались. Затем англичанин Бэйтон перестроил клапанное управление в подлинно тактовое.

Что питало старинный паровой двигатель?

Требуется энергия, чтобы делать абсолютно все, о чем вы только можете подумать: кататься на скейтборде, летать на самолете, ходить в магазины или водить машину по улице. Большая часть энергии, которую мы используем для транспортировки сегодня, поступает из нефти, но это было не всегда так. До начала 20-го века уголь был любимым топливом в мире, и он приводил в движение все: от поездов и кораблей до злополучных паровых самолетов, изобретенных американским ученым Сэмюэлем П. Лэнгли, ранним конкурентом братьев Райт. Что такого особенного в угле? Внутри Земли его много, поэтому он был относительно недорогим и широко доступным.

Уголь является органическим химическим веществом, что означает, что он основан на элементе углерода. Уголь образуется в течение миллионов лет, когда останки мертвых растений закапывают под камнями, сжимают под давлением и варят под действием внутреннего тепла Земли. Вот почему это называется ископаемое топливо. Комки угля – это действительно комки энергии. Углерод внутри них связан с атомами водорода и кислорода соединениями, называемыми химическими связями. Когда мы сжигаем уголь на огне, связи распадаются, и энергия выделяется в форме тепла.

Уголь содержит примерно вдвое меньше энергии на килограмм, чем более чистое ископаемое топливо, такое как бензин, дизельное топливо и керосин – и это одна из причин, по которой паровые двигатели должны сжигать так много.

Есть два направления современных паромобилей: рекордные машины, предназначенные для скоростных заездов, и самоделки энтузиастов парового движения.

Inspiration (2009). Современный паровой автомобиль №1, рекордный болид, спроектированный шотландцем Гленном Боушером для того, чтобы побить рекорд скорости для паровых автомобилей, установленный на машине Stanley Steamer в далёком 1906 году. 26 августа 2009 года, 103 года спустя, Inspiration разогнался до 239 км/ч, став самым быстрым паровым автомобилем в истории.

Pellandini Mk 1 Steam Cat (1977). Попытка австралийца Питера Пелландайна, владельца небольшой компании по производству лёгких спорткаров, внедрить практически применимый и удобный паровой автомобиль. Он даже сумел «выбить» под этот проект деньги из руководства штата Южная Австралия.

Pelland Steam Car Mk II (1982). Второй паровой болид Питера Пелландайна. На нём он пытался поставить рекорд скорости для паровых машин. Но не получилось. Хотя машина получилась очень динамичной и разгонялась до сотни за 8 секунд. Позже Пелландайн построил ещё две версии машины.

Keen Steamliner No. 2 (1963). В 1943 и 1963 годах инженер Чарльз Кин построил два самодельных паровых автомобиля, известных соответственно как Keen Steamliner No. 1 и No. 2. Про второй автомобиль очень много писали в прессе и даже предполагали его промышленное производство. Кин использовал стеклопластиковый кузов от кит-кара Victress S4, но всю ходовую часть и двигатель собрал самостоятельно.

Steam Speed America (2012). Рекордный паровой автомобиль, построенный группой энтузиастов для заездов в Бонневилле в 2014 году. Воз, правда, и ныне там, после неудачных заездов (аварии) 2014 года Steam Speed America находится на уровне испытаний и рекордных заездов больше не проводил.

Cyclone (2012). Прямой конкурент предыдущего болида, даже названия команд очень похожи (эта называется Team Steam USA). Рекордный болид был представлен в Орландо, но пока так и не принял участия в полноценных заездах.

Barber-Nichols Steamin» Demon (1977). В 1985 году на этой машине, для которой использовался кузов от кит-кара Aztec 7, пилот Боб Барбер разогнался до 234,33 км/ч. Рекорд не был официально признан FIA из-за нарушений в правилах заездов (Барбер провёл оба заезда в одну сторону, в то время как правила требуют провести их в противоположных, причём в течение часа). Тем не менее, именно эта попытка была первый реальным успехом на пути к преодолению рекорда 1906 года.

Chevelle SE-124 (1969). Конверсия классического Chevrolet Chevelle в паромобиль, выполненная Биллом Беслером по заказу General Motors. GM исследовала ходовые и экономические возможности паровых двигателей в применении к дорожным автомобилям.

Начал свою экспансию еще в начале 19-го века. И уже в то время строились не только большие агрегаты для промышленных целей, но также и декоративные. В большинстве своем их покупателями были богатые вельможи, которые хотели позабавить себя и своих детишек. После того как паровые агрегаты плотно вошли в жизнь социума, декоративные двигатели начали применяться в университетах и школах в качестве образовательных образцов.

Будущие транспортные средства в случае, если запретят бензин и дизельное топливо.

Фото: 1gai.ru

Как вы господа думаете, а сколько еще лет в развитых странах мира и европы будут продаваться бензиновые или дизельные автотранспортные средства? Считаете, что в ближайшие 100 лет это странам не грозит и впринципе невозможно и, в следующие 30 — 50 лет нефть по-прежнему будет главным топливом на планете? Вы друзья ошибаетесь. На самом деле мы почти-что уже стоим на пороге того невероятного будущего, которое нас вскоре ожидает. В действительности эпоха автомобилей работающих на бензине и дизельном топливе завершается и подходит к концу. А дело все в том, что сегодня мир объединился, он борется за улучшение экологии нашей планеты и поэтому нас вскоре ждет неизбежное исчезновение того автотранспорта, который работает на традиционных и привычных нам источниках энергии.

Так ожидается, что в ближайшие 10 — 15 лет многие страны Европы введут полный запрет на продажу транспорта, который будет оснащен бензиновыми и дизельными двигателями. Даже США планирует через 20 — 30 лет полностью и по факту перейти на автомобили, которые будут работать на альтернативных источниках энергии.

Так что уважаемые граждане есть большая вероятность того, что привычные нам автотранспортные средства с двигателями внутреннего сгорания начали постепенный путь к своему исчезновению. Думаете или считаете, что нашу страну это как всегда коснется в самую последнюю очередь? Вы не правы и ошибаетесь господа.

Уже сегодня на данном этапе наше Правительство готовит почву для развития в стране автомобилей, которые будут и должны работать не на бензине и диз. топливе.

На счастье поклонников традиционных автомобилей эпоха бензиновых и дизельных моторов еще не прошла. Так что уважаемые автомобилисты давайте вместе с нами проанализируем на каких автомобилях мы будет ездить, скажем так лет через 20 — 30.

На самом деле прогнозировать будущее не совсем благодарное дело. Особенно это касается высоких технологий. Но тем не менее, сделать свой прогноз по развитию автопромышленности думаем можно. Ведь для того, чтобы узнать какие транспортные средства станут основными источниками передвижения в ближайшие 20 лет, необходимо  вспомнить историю всей автопромышленности в целом, а далее уже оценить шансы всех  технологий, которые были изобретены человечеством за последние сто лет.

Ведь согласитесь с нами, если в мире начнут запрещать использование двигателей внутреннего сгорания, то все автопроизводители будут просто вынуждены в срочном порядке использовать у себя в промышленности новые технологии,  а возможно и вспомнить забытые старые.

Емкость для воды

Теперь необходимо взять еще одну банку из-под краски, но уже меньшего размера. В центре ее крышки сверлят отверстие диаметром в 1 см. Сбоку банки проделывают еще два отверстия — одно почти у дна, второе — выше, у самой крышки.

Берут два корка, в центре которых проделывают отверстие с диаметров медной трубки. В один корок вставляют 25 см пластиковой трубы, в другой — 10 см, так, чтобы их край едва выглядывал из пробок. В нижнее отверстие малой банки вставляют корок с длинной трубкой, в верхнее — более короткую трубку. Меньшую банку размещаем на большой банке краски так, чтобы отверстие на дне было на противоположной стороне от вентиляционных проходов большой банки.

Правила эксплуатации автомобилей с паровым двигателем

Паровая установка может напрямую соединяться с приводным устройством трансмиссии машины, и с началом ее работы машина приходит в движение. Но с целью повышения кпд специалисты рекомендуют использовать механику сцепления. Это удобно при буксировочных работах и разных проверочных действиях.

В процессе движения механик, учитывая обстановку, может изменить скорость, манипулируя мощностью парового поршня. Это можно выполнить, дросселируя пар клапаном, или изменять подачу пара кулисным устройством. На практике лучше использовать первый вариант, так как действия напоминают работу педалью газа, но более экономичный способ – задействование кулисного механизма.

Для непродолжительных остановок водитель притормаживает и кулисой останавливает работу агрегата. Для длительной стоянки отключается электрическая схема, обесточивающая воздуходувку и топливный насос.

Паровые автомобили братьев Доблов.

Талантливые инженеры американского происхождения начали разрабатывать свои паровые автомашины еще в студенческие годы в собственной мастерской в 1910 году.

Братья Абнер и Джон Доблы

Сначала они создали Model A, а затем  Modal B. Modal B была усовершенствована уникальным конденсатором для отработанного пара, выполненного в виде сотового радиатора. Благодаря этому запас хода на 90 литрах воды увеличился до1500 км, тогда как прежде на этом количестве жидкости можно было проехать всего лишь 150 км. Такая машина заинтересовала инвесторов и благодаря им братья Доблы учредили компанию General Engineering.

Model AModel B.

В рамках этой компании им удалось усовершенствовать систему зажигания, что бы владельцу автомобиля не пришлось вручную разводить огонь под бройлером. Этим занимался Джон Добл, он хорошо разбирался в электронике. Он придумал систему электрического зажигания: керосин под давлением проходил через карбюратор и поджигался запальной свечой. После этого был установлен компрессор, который подавал горящую смесь в камеру сгорания, нагревающую воду в котле. И все это происходило от одного нажатия кнопки на приборной панели. До достижения нужно температуры уходило 90 секунд, после чего можно было отправляться в путь. Для сравнения: у аналогичных машин до изобретения Доблов на осуществление аналогичного  процесса уходило от 10 до 30 минут. Машина со всеми новшествами и инновациями была представлена в 1917 году на автосалоне в Нью-Йорке.

Усовершенствованная модель Model B.

Автомобиль с такими большими преимуществами заинтересовал многих  и за три месяца после премьеры братья собрали пять с половиной тысяч предварительных заказов. Но Первая мировая война оставила братьев без железа и выпуск машин был отложен.  Да и между братьями на тот момент возник конфликт. Джон считал, что получает меньше внимания, чем его брат, потому что во всех публикациях  в прессе главным конструктором написан был Абнер, а о Джоне практически ничего не упоминалось. Братья разругались, а в феврале 1921 года Джон умер в возрасте 28 лет от рака лимфатических узлов.

После смерти Джона к Абнеру присоединились двое других братьев — Билл и Уорен. Была учреждена фирма Doble Steam Motors где появился новый автомобиль Model E. Эта модель была доработана парогенератором и новым четырехцилиндровым мотором: два цилиндра высокого давления  получали пар первыми, а два цилиндра низкого давления забирали из пара оставшуюся энергию и отправляли ее в конденсатор.

Model E-20

Зимой 1924 года братья Доблы привезли свое изобретение в Нью-Йорк. И устроили испытания на глазах у специалистов. Всю ночь перед испытаниями машина провела в холодном гараже, после чего еще час на морозе на улице. Но не смотря на это после активации двигатель сразу же завелся и через 23 секунды можно было ехать. Максимальную скорость, которую мог развить автомобиль  Model E составляла 160 км в час, а до 120 км в час он разгонялся за 10 секунд. Но к сожалению сложные технические решения, лучшие составляющие (например электрика от Bosch), роскошная отделка салона (кожа, дерево, слоновая кость) подняли стоимость машины до огромных по тем временам 18 тысяч долларов. Такие машины могли позволить себе только очень богатые люди, поэтому один из самых величайших паровых автомобилей в истории человечества был выпущен тиражом всего лишь 50 экземпляров, после чего в 1931 году компания Doble Steam Motors  перестала существовать.

Model E

Паровой общественный транспорт.

Омнибус Хэнкока.

В 1833 году Вальтеру Хэнкоку удалось построить машину не только для себя, но и приносящую пользу людям. Его омнибус под  названием  Enterprise, принадлежащий  компании  London and Paddington Steam Carriage Co, курсировал от Лондонской стены до района Паддингтон. Паровое устройство омнибуса состояло из большого двухцилиндрового парового двигателя, который раскручивался до ста оборотов в минуту. В двигатель подавался пар из бойлера под  давлением в 6,1 бар.

Омнибус Хэнкока

Максимальную скорость омнибус мог развить до 32 км в час. Запаса хода у него хватало от 16 до 32 километров. Добиться преодоления такого огромного, по тем временам, расстояния позволяли дополнительные резервуары с водой расположенные под пассажирскими сиденьями. Для управления омнибусом нужно было три человека: один отвечал за ускорение и руление, второй за наличие воды в бройлере, а третий за поддержание в этих самих бройлерах нужной температуры и за включение ручного тормоза для контролирования скорости при спусках с холмов.

Омнибус Enterprise

За рулем омнибуса был сам изобретатель Хэнкок. Из-за плохих дорог у инженера от ударов об руль ужасно болели руки. И для того, что бы не держаться постоянно за руль  изобретатель придумал специальное устройство: на полу находилась педалька, при нажатии на которую руль фиксировался в одном положении. К такому метод Хэнкок прибегал на прямых участках дороги. Омнибус прекратил ездить по маршруту в 1840 году из-за все тех же плохих дорог и большой конкуренции со стороны извозчиков, которые использовали для перевозки людей лошадиную тягу.

Паровой омнибус доживший до наших дней
