03 RAF2203 zr03–15
ПУТЕВОЙ ЛИСТ

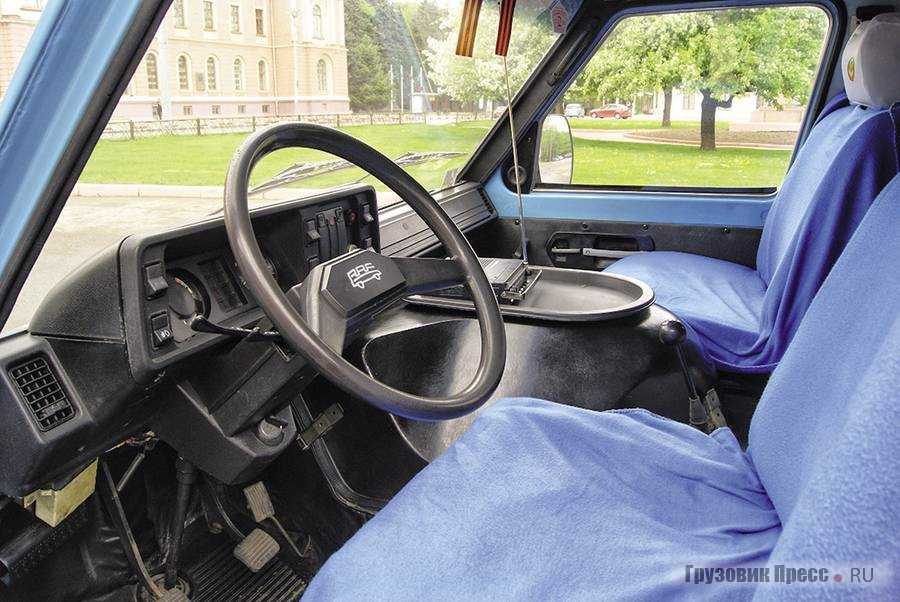

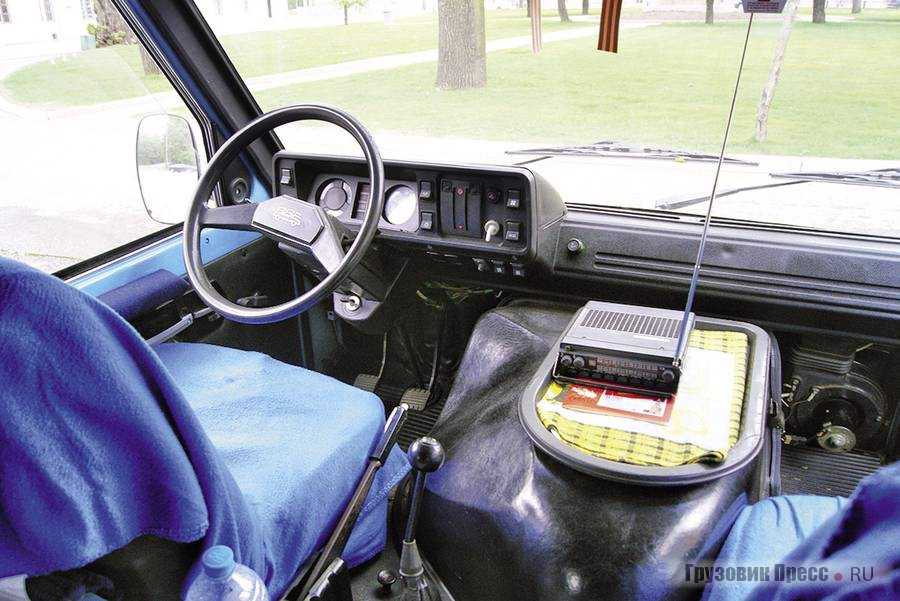

Чтобы быстро занять или покинуть водительское место, нужны определенные навыки: кресло-то — над самым колесом. Но удобное: спина за пару сотен километров совсем не устала. К рычагу коробки передач, сильно смещенному назад (оригинальную крышку к стандартной волговской коробке делали в Риге), привыкнуть тоже недолго. Не очень сподручно включать четвертую и заднюю, но и с этим свыкнуться можно. Особенно учитывая, что конструкции четыре десятка лет.
Динамика, конечно, совсем не современная. Стосильный нижневальный заволжский мотор, подстегиваемый частым включением пониженных передач, как может удерживает автомобиль в городском потоке ХХI века. Но на шоссе идти на разрешенных правилами 90–100 км/ч нетрудно. Вот только машина шумит всем, чем может, — да так, что более-менее спокойным голосом можно разговаривать лишь с сидящим рядом. На пол идет неприятная вибрация — вероятно, от посредственно отбалансированного карданного вала. А если перевалить за 100 км/ч, автомобиль на вполне ровной дороге начинает плавать. Справедливости ради: на более низких скоростях РАФ‑2203 ведет себя вполне прилично.
Последние признаки жизни
В 80-х жизнь РАФа напоминала американские горки. Предприятие, выпускавшее «народные» микроавтобусы, получило Знак качества и вышло на новый уровень. Но на пике оно продержалось недолго. Вскоре на рижской фабрике началась неразбериха. Количество брака достигло отметки в 10%, что повлекло за собой смену руководства. А заодно предприятие лишили и Знака качества. Но проблема была куда глубже.
На количество брака влияли не только начальники и персонал, но и сильно устаревшее оборудование. Да и сами микроавтобусы, несмотря на многочисленность, воспринимались уже как пришельцы из прошлого. И дотянуть их до современного уровня стандартным рестайлингом было нельзя. Требовалось создание именно нового поколения. И сотрудники РАФа решили провернуть этот «финт ушами».
Работа началась уже в самом конце 80-х годов. Компанию рижским специалистам составил конструктор НАМИ Владимир Андреевич Миронов. Он поделился с коллегами своей разработкой – инновационной подвеской, которая напоминала «МакФерсон», правда Миронов ее существенно модернизировал. Кроме этого советские специалисты прокачали тормозную систему («ахиллесова пята» всех РАФов) за счет ВАЗовских разработок.
Но в самый последний момент (как, увы, часто бывало у советских автопроизводителей) выяснилось, что новое поколение РАФа создать не получится – не было денег. Поэтому машину частично обновили, дали ей индекс 22038-02 и запустили в производство. Естественно, новинка разочаровала, поскольку большинство старых проблем осталось на месте. Взять хоть ту же «ходовку».
Грустная нота
РАФ уходит в прошлое – не только как интересный и оригинальный образец техники, но и как памятник большому государству и один скромный символ большой дружбы народов. Пройдёт совсем немного лет, и этот привет из недавнего прошлого для массового сознания будет совсем забыт, а вопрос сохранения последних экземпляров, дошедших до наших дней, год от года будет стоять всё острее. Последние машины постепенно уходят на покой, многим выдалась не самая счастливая судьба, и лишь единицам повезло так, как этой машине, попасть в добрые руки. При этом опыт показывает: РАФ-2203 при грамотном подходе и бережном отношении даже в наши дни может полноценно служить в качестве большого и удобного семейного автомобиля, который ярко выделяется в сером транспортном потоке мегаполиса.
Что касается самого производителя латвийских микроавтобусов, то его судьба после падения Союза вышла достаточно печальной. По мере того, как нарушались связи со смежниками, а Латвия постепенно изолировалась от России, стареющий РАФ-22038 становился всё менее и менее востребован. Последним рынком, где на модель ещё сохранялся спрос, была небогатая Средняя Азия, но и там поставки сошли на нет. Попытки наладить производство наследников не уходили дальше прототипов, а привлечь инвестиции из-за рубежа никак не удавалось. Последним шансом могла стать попытка ГАЗа наладить сотрудничество в сфере производства медицинских и других специальных автомобилей на базе «ГАЗели», но, увы, этот проект сорвался по политическим причинам.
Результатом всех этих событий стал закономерный и грустный конец: в 1997 году, выпустив последнюю партию из 15 медицинских спецавтомобилей для Москвы, производство на заводе в Елгаве остановилось навсегда. Цеха завода быстро опустели: ценное оборудование было продано за рубеж, а всё остальное ждала судьба вторсырья. По рассказам свидетелей тех лет, после остановки производства неукомплектованные кузова микроавтобусов прямо в заводских корпусах грузили в ломовозы и отправляли в утиль.
В наши дни территорию РАФа частично занимают склады, ещё часть – индустриальный парк, где разместился ряд небольших производств. Самые большие корпуса бывшего завода по-прежнему пустуют. Помимо прочего, на территории есть пункт приёма чермета и, по своеобразной иронии судьбы, автомобильная свалка. А автомобильное производство живёт в Елгаве буквально через дорогу от РАФа – там родственный АМО ЗИЛ завод «Амоплант» тихо осваивает производство автобусов VDL, но эта история к РАФу отношения уже не имеет…
P.S. После восстановления в июне 2013 года описанный в статье РАФ-22038-02 занял своё место в одном из залов московского Музея ретроавтомобилей на Рогожском Валу. А его счастливый обладатель начал ещё один интересный проект, о котором мы обязательно расскажем…
10 RAF2203 zr03–15
А вскоре СССР стал распадаться, как сильно изношенный и плохо ухоженный «рафик».
Завод в Елгаве сотворил массу самых разных, порой причудливых модификаций. Скажем, грузовички с бортовой платформой и сомнительной управляемостью, передвижные лавки и другие спецмашины. Проектировали и совсем новые модели, но к середине 1990‑х предприятие фактически погибло. Грустная, но, в общем-то, логичная для той эпохи история.
Казалось бы, в неблагоприятном климате последних десятилетий оставшимся рижским микроавтобусам суждено было сгнить окончательно. Но некоторые из них сохранились, а этот, напомню, и 25 тысяч километров не прошел! Получается, он — почти новый РАФ. Вспомним, что так эти машины называли в 1970‑х, и порадуемся: на свете и сегодня есть рижский автобус, заслуживающий такого же эпитета.
Редакция благодарит Андриса Дамбиса за предоставленный автомобиль и Валдиса Бранта за помощь в подготовке материала.
Закат РАФ
Но наступил август 1991 года. СССР канул в Лету, оставив после себя лишь руины, панику и сумасшествие. Рижское предприятие оказалось один на один с жестокими реалиями нового времени. Они потеряли поддержку мощной страны, лишились рынков сбыта. Нет, бывшие советские республики покупали РАФы, но уже в мизерном количестве. И дело было не только в нищете стран. Сами рижские микроавтобусы резко подорожали и не могли конкурировать с европейскими одноклассниками. Но, несмотря на многочисленные проблемы, RAF-M1 «Roxanne» все же показали. Сначала в Англии, потом в Москве. Руководство рижского предприятия надеялось, что помощь окажут иностранные автопроизводители. Но и Volkswagen, и Chrysler отказались от сотрудничества, поскольку не получили от Латвии даже минимальных финансовых гарантий.
Надо сказать, что еще в 1990-м году рижское предприятие покинул Боссерт. Он уехал в США постигать премудрости менеджмента. И его место занял Николай Самодуров. Он-то и руководил РАФом в самые трудные для него времена. При нем специалисты вернулись и к своей переднеприводной разработке. Этот автомобиль назвали РАФ-М2. Работа началась уже после развала СССР, но старые связи еще не были разорваны, и специалисты ЗАЗа создали для прибалтийских коллег 3D-модель. А сотрудники НАМИ изготовили дизайн модели.
Прототип с индексом РАФ-М2 получил название «Стилс» («стиль» на латышском). Отличий от М-1 было несколько. Во-первых, передний привод, во-вторых, двурычажная передняя подвеска, в-третий, оптика, которую позаимствовали у иностранных производителей, а у Mercedes взяли рулевое управление. Но дальше этого дело, к сожалению, не пошло. Не смогли рижские специалисты добраться даже до стадии ходовых макетов. Проблема была в отсутствии денег. Сотрудники не получали зарплаты и массово увольнялись. В такой ситуации было уже не до новых моделей. Но те, кто остался, мечтали дотянуть «Стилс» до мелкосерийного производства. Начальники ездили по бывшим республикам СССР, в надежде найти партнеров. Но тщетно. Шло время и РАФ-М2 все больше превращался в один из экспонатов истории.
Параллельно предприятие пыталась спастись за счет странных и «сырых» «коммерческих» модификаций. Сначала появился грузовик с двойной кабиной и бортовой платформой, затем – пикап. Но они остались незамеченными. Все ближе и ближе был день X…
РАФ-М2 “Стилс”
Везучий автомобиль
Найти живой, не укатанный РАФ в наши дни – задача затруднительная: предложения либо впечатляют ценой, либо не впечатляют состоянием потенциального экспоната. Казалось бы ещё сравнительно недавно «рафиками» всё попросту кишело: их было много в медицине, они активно работали на пассажирских линиях по всему бывшему СССР, а кое-где продолжают работать и в наши дни. Впрочем, на этой ниве машины жили недолго: ритм эксплуатации в подобных сферах приводит к запредельному износу и последующему списанию без всякого сожаления.

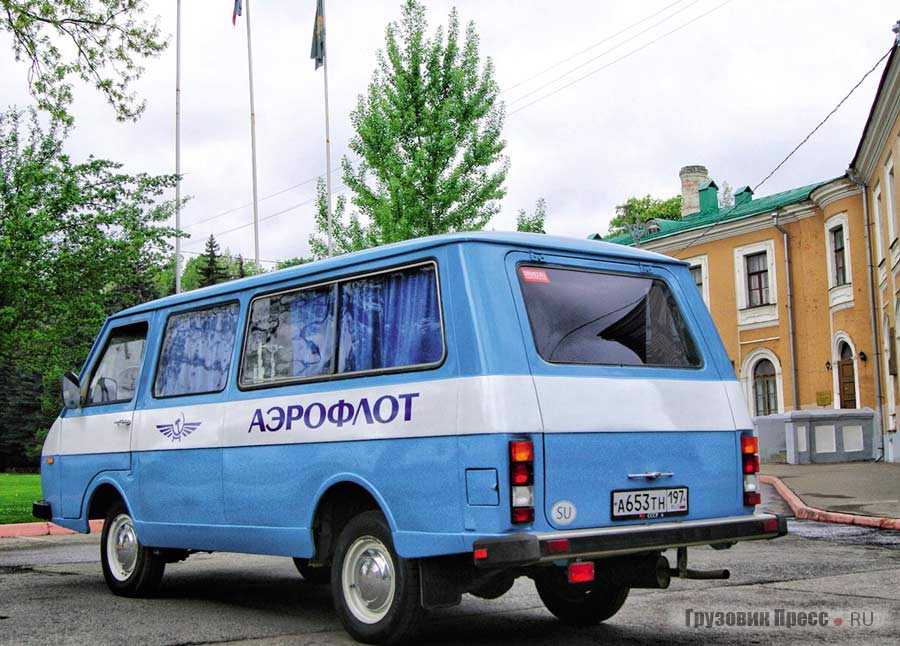

Этому автомобилю определённо повезло больше. РАФы были распространены в качестве служебного транспорта, и этот экземпляр родом как раз оттуда. По легенде, переходящей из уст в уста, первоначально микроавтобус работал в аэропорту «Шереметьево» и обслуживал руководство службы охраны. Позднее его продали в частные руки, и он уехал в Тульскую область, потом вернулся в Москву, и после очередной продажи оказался в заботливых руках нынешнего владельца, подарившего автомобилю новую жизнь.
Процесс восстановления начался с поиска информации. РАФ широко унифицирован с другими отечественными автомобилями, но совместимость деталей и агрегатов иной раз непредсказуема: встречаются элементы как от «Волги» разных поколений, так и от «Жигулей», «Москвичей» и даже УАЗов.
Было бы наивно предположить, что автомобиль под реставрацию достался Ивану в идеальном состоянии. Несмотря на скромный пробег (на момент покупки менее 50 тысяч километров) и сравнительно хорошую сохранность кузова, пациент был скорее жив, чем мёртв, но за годы жизни явно успел многое повидать.
Активные действия начались с мойки: сначала был тщательно вымыт салон, чтобы осваивать уже чистое пространство, потом очередь дошла до кузова. Особенные затруднения вызвала крыша: пришлось приложить физические усилия и оттирать при помощи шампуня в течение нескольких часов – так сильно въелись отложения в лакокрасочное покрытие.
Интересно, что значительную часть работ на станции техобслуживания выполняли мастера, ранее работавшие в таксопарках с «Волгами» и РАФами; их опыт позволил решить ряд возникших проблем. Приходится признать, что людская память коротка, и в современной Москве уже далеко не везде готовы взяться за достаточно редкий, хоть и отечественный массовый автомобиль.
Из-за наплевательского отношения прежних владельцев пристального внимания потребовала передняя подвеска и рулевой механизм. Маятниковые рычаги, которые ни с чем не унифицированы, давно не выпускаются, и долго находились «в розыске», пока по случаю не удалось достать правый – на рынке, а позднее – комплект из левого и правого при разборе на запчасти «донора». С другими элементами дело решилось проще: они оказались взаимозаменяемы с «Волгой», а их поиск уже не вызвал затруднений.
Под замену отправились коробка передач (подошла подержанная с «Волги» ГАЗ-31029), рулевой механизм (почти весь – новый от «Волги» ГАЗ-2410), сцепление и стартёр. Далее ремонт дошёл до системы выпуска, которую восстанавливали «по месту» из новых деталей для «Волги». Без вмешательства не осталась система отопления: за салон отвечала ископаемая и давно не действовавшая «печка» от ГАЗ-69, которая была заменена современным устройством от «ГАЗели». Конечно, не обошлось без кропотливой работы над многочисленными мелочами, начиная от расшатанного механизма стеклоочистителей и неработавших стеклоподъёмников в дверях, заканчивая мелкими деталями, такими как фонарики, пластик и другие элементы наружного декора.
05 RAF2203 zr03–15
РАФ, как и большинство советских автомобилей, соткан из противоречий. Плавность хода даже с четырьмя ездоками — отличная. А ведь машина рассчитана на двенадцать человек. Только вот волговская передняя подвеска родом из 1950‑х со шкворнями и резьбовыми втулками изнашивалась очень быстро. На негруженой машине тормоза работают вполне прилично, но если взять на борт те самые двенадцать персон, барабаны и колодки от «Волги» справляются со своей работой уже с трудом. Хотя под фанерным полом трудятся аж два москвичовских гидровакуумных усилителя (мягко говоря, далеко не самые надежные узлы в истории советского автопрома): один — на передний контур, другой — на задний.

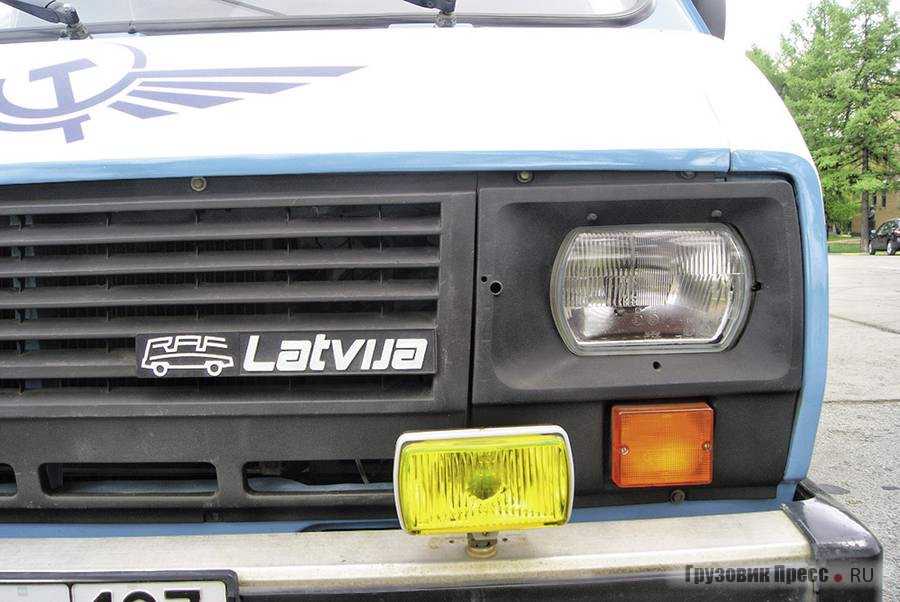

Ну и последний штрих к беглому портрету: ноги водителя и переднего пассажира защищены лишь тоненькой стенкой с модными в 1970‑х прямоугольными фарами. Впрочем, в этом смысле современные автобусы уехали от «рафика» не очень далеко.
miniaturazr03–15
Здание на улице Дунтес в Риге работы архитектора Гуревича, где некогда располагались НТЦ и экспериментальный цех Рижской автобусной фабрики и возле которого мы фотографировали РАФ-2203-01, выпущенный в 1990 году, появилось куда позже модели 2203. И все же у микроавтобуса и кирпичного корпуса есть много общего. И тот и другой выглядят необычно, оригинально. А все потому, что проектировали их с душой…
РИГА — МОСКВА — ЕЛГАВА
Жил-был небольшой завод на рижской улице Дунтес. Делали там около трех тысяч микроавтобусов РАФ‑977 в год. Конвейер — ручной: кузова перекатывали на тележках по рельсам, уложенным на бетонный пол. Конечно же, руководители завода — директор Илья Иванович Позняк и главный инженер Реджинальд Альбертович Баллод-Наградов — понимали: чтобы получить добро на строительство нового мощного предприятия (на Дунтес расширяться было некуда), нужно показать в Москве совсем новую модель. «Совсем новую» — конечно, относительно, поскольку узлы и агрегаты могли быть заимствованы только у серийных советских машин.
Рижане выбрали не самый обычный для СССР способ создания нового автомобиля — соревнование двух независимых групп художников и инженеров. В 1967‑м увидел свет микроавтобус группы Мейзиса с условным названием РАФ‑982‑I. Машина выглядела вполне современно, но неоригинально — напоминала Ford Transit.
Группа Артура Эйсерта закончила РАФ‑982‑II лишь в 1968‑м. Зато ее угловатый микроавтобус с прямоугольными фарами выглядел если и не пришельцем из другой галактики, то уж точно не менее смело, чем иные западные концепты. Агрегаты и узлы у обоих автобусов были, конечно, серийные. Кстати, на второй образец, футуристический, поначалу поставили не волговский двигатель, а совсем новый тогда 75‑сильный агрегат от «Москвича‑412», который мощностью не уступал мотору ЗМЗ‑21.
Последний гвоздь в крышку гроба
Интересно вот что: гвозди в крышку гроба РАФа вбил ГАЗ. Когда на арене появилась «Газель», она взорвала рынок и быстро заняла нишу рижских автомобилей. «Прибалты» не могли составить конкуренцию, поскольку были хуже во всем. И тогда руководство предприятия попыталось наладить сотрудничество с ГАЗом. В Горьком были не против такого поворота событий, но… свое же предприятие добили власти Латвии, которые запретили «дружить» с российским заводом.
А ведь до распада СССР в Латвии ежегодно выпускалось порядка 15 000 «Рафиков». И модель под индексом 2203 являлась самым массовым микроавтобусом в Советском Союзе. Пожалуй, самой необычной модификацией РАФа был вариант от финской компании TAMRO. Она по заказу СССР занималась модернизацией обычных микроавтобусов, превращая их в реанимобили скорой помощи. Они отличались не только продвинутым оборудованием, но и цветом – машины красились в лимонно-желтый с ярко-красными полосками.
Нельзя не сказать пару слов и об «олимпийской» модификации, которая появилась в 1997 году, в аккурат перед Олимпиадой-80. В Риге к торжественному событию собрали порядка 300 автомобилей. Именно они – РАФ-2907 – выполнили обязанности сопроводителей олимпийского огня из Греции в Москву. В них хранились запасные факелы и различные необходимые вещи для бегунов. Испытание для микроавтобусов было сложным, поскольку им пришлось ехать на низкой скорости весьма длительное время. Поэтому специалисты предприятия доработали систему охлаждения. И машины справились.
РАФ-977
***
В 1997 году РАФ остановил производство архаичных и никому не нужных машин. Перспективные проекты – «Роксана» и «Стилс» – так и остались спасителями лишь на бумаге. А в 1998 году рижское предприятие объявило себя банкротом.
09 RAF2203 zr03–15
ОТ СЪЕЗДА ДО РАЗЪЕЗДА
Завод, рассчитанный на 16 тысяч машин, в год делал иногда под 18 тысяч. Потребность в микроавтобусах была огромна, поскольку у «рафика» аналогов в СССР, по сути, не было. Маршрутки и санитарки, спецмашины для милиции и просто «разгонные» автомобили на предприятиях… Чуть позже к ним прибавилась куча модификаций для Олимпиады‑80, опытные электромобили.
Рижане лучше других понимали, что машину надо модернизировать. Новые фонари и бамперы, рулевое и панель приборов (их постепенно все же внедрили) — это хорошо. Но машине нужен был более мощный двигатель, иная подвеска (хотя бы спереди) и тормоза. Пробовали импортные дизели, ЗМЗ‑406 и даже вазовский роторный мотор. В НАМИ под руководством конструктора В.А. Миронова создали оригинальную подвеску типа McPherson, но с вынесенными амортизаторами, прозванную в Риге «Мак-Мироном». Сделали образцы с дисковыми тормозами спереди с двумя суппортами от «Нивы». Таким вполне мог стать РАФ‑22038. Но не стал. В СССР никто не брался делать оригинальные узлы для столь небольшого автозавода с относительно скромными объемами выпуска.
Семейство 2203Х (1975-97)[]
Базовая модель семейства 2203. Микроавтобусы использовались как маршрутные такси, автомобили скорой помощи, а также в роли служебного транспорта. Кроме стандартного 11-местного варианта, выпускался 8-местный вариант «люкс». Иногда такие автомобили передавались в личное пользование многодетным семьям.
РАФ 22031 «Латвия»
В конструкции РАФ 2203 широко применялись агрегаты от ГАЗ 24. Ежегодно выпускалось более 10 000 РАФ 2203, а сам завод был рассчитан на производство 17 000 автомобилей в год. Эта машина стала самым массовым советским микроавтобусом.
Версия скорой помощи по индексом 22031 была оснащен всеми медицинскими принадлежностями, которые должны были прилагаться в автомобили, что дало авто долго жить.
Версия такси по индексом 22032 тоже была слегка изменена от базовой модели. Места были вдоль кабины.
РАФ 22032 «Латвия»
Оперативный автомобиль ГАИ — РАФ-22033 — имел соответствующую окраску: желтый автомобиль с синими полосами, надписями «ГАИ» и «Милиция» и гербом СССР на боковинах кузова. Автомобиль оборудовался соответствующими средствами связи, поворотными прожекторами и синими проблесковыми маяками. Внутри автомобиля были созданы условия для работы оперативной бригады на месте ДТП. Но самое интересное, что эти автомобили были оснащены специальной фотостереосистемой для фиксации места ДТП на пленку в стереоизображении. Такая система позволяла составлять схему ДТП без обязательного в таких случаях замера расстояний между объектами. Для установки этой системы в рабочее положение на крыше микроавтобуса предусматривался сдвижной люк.
РАФ 22033 «Латвия»
Служебный автомобиль для пожарный под индексом 22034, способный перевозить до 5 человек вместе с оборудованием. Но все закончилось опытными образцами. Модель была нерентабельна.
РАФ 22034 «Латвия»
РАФ-22035 для центролизованной перевозки крови, грузовое помещение отделено от кабины водителя перегородкой; на перегородке имеется окно со сдвижным стеклом.Внутренняя отделка обеспечивает мойку и дезинфекцию автомобиля.
РАФ 22035 «Латвия»
Оборудование грузового отделения: стеллажи; два, расположены у перегородки; один у задней двери и один средний стеллаж над осью задних колес.
Термоизоляционные контейнеры ТКМ-7 — 7 шт. ; ТКМ-3,5 — 16 шт.
Наибольший объем перевозимой крови (физиологических жидкостей) 82,5 л.
Число мест (включая место водителя) 2
РАФ 22036 «Латвия»
РАФ-22036 — это очередная модификация автомобилей линейки РАФ-2203. Особых отличий от РАФ-2203 нет. Незначительные изменения только в конструкции кузова и внутреннего обустройства для нужд ГАИ.
Основное предназначение РАФ-22036 — это патрулирование на дорогах вдали отнаселенных пунктов. Автомобиль был оснащен всем необходимым для работы на месте ДТП и оказания доврачебной медицинской помощи. Специальное оборудование включало в себя выдвиижную каретку для установки носилок с пострадавшим. Помимо этого, в кузове распологался набор специального травмотологического и реанимационного оборудования.
РАФ 22038 «Латвия»
Т.е. можно сказать, что РАФ-22036 одновременно являлся и санитарным и патрульным автомобилем. В состав экипажа обязательно входил фельдшер или сотрудник ГАИ, прошедший специальную медицинскую подготовку. Еще из отличий этой модели — обязательная установка УКВ — радиостанции для связи с диспетчерской скорой медицинской помощи.
Модернизированный вариант микроавтобуса 2203 имел индекс 2203-01. Подобно предшественнику, модель использовала агрегаты от автомобиля Волга, но более современной ГАЗ 24-10.
РАФ 22039 «Латвия»
Внешне РАФ 22038 отличался от прародителя облицовкой передней части со скошенной назад фальшрадиаторной решёткой, иными бамперами, ручками дверей и зеркалами.
РАФ-22039 — версия такси на базе 22038, которая продолжала традиции модели 22032
Виктор Боссерт
В 1987 году на предприятии произошло знаковое событие – новым директором стал Виктор Давидович Боссерт, фанат продукции своего предприятия. Руководитель и стал главным идейным вдохновителем создания нового микроавтобуса. Естественно, его стремление поддержали и сотрудники.
В том же году Боссерт объявил конкурс на разработку дизайна нового РАФа. Причем сначала он являлся республиканским, а благодаря публикации в «Комсомольской правде» стал всесоюзным. К участию допускались все желающие. А победил Владимир Васильев – сотрудник предприятия – поскольку адаптировал свой проект под реалии производства.
Кроме нового дизайна создатели решили изменить и ходовую часть. По замыслу автомобиль должен был получить передний привод и силовые агрегаты АЗЛК. Но вскоре от этой идеи отказались – было слишком дорого. И решили модернизировать родную заднеприводную схему. На месте осталась и привычная полукапотная компоновка. Зато РАФ-М1 получил экспериментальный мотор ЗМЗ-406, который впоследствии появится под капотом серийного ГАЗа-3110. Тоже от ГАЗа, только 3105 М1 получил стойки МакФерсон, а от «Нивы» взяли 5-ступенчатую механическую коробку передач. А вот рулевое управление позаимствовали у Ford. Кстати, новые машины получили и другую эмблему. На ней появились латинские буквы RAF. Сделано это было в расчете на международный рынок.
Аналог РАФ-М1 “Роксана” – Volkswagen Transporter
Полноразмерные и масштабные макеты создали на самом Рижском предприятии. А вот 3D-модель поверхности кузова изготовили на ЗАЗе под контролем прибалтийских специалистов. Внешне автомобиль напоминал Ford Transit, но к такому облику дизайнеры пришли сами, а не подглядели у заокеанских коллег. И уже осенью 1990 года RAF-М1 отправился в свою первую поездку по территории предприятия. Правда, это еще был не готовый автомобиль, а ходовой макет. Руководство было довольно. Оставалось лишь довести макет до ума. И все доводочные работы были отданы британской фирме International Automotive Design (IAD), которая уже имела опыт сотрудничества с НАМИ и УАЗом. Закипела совместная работа над «Project Roxanne», так британцы называли РАФ-М1 «Роксана».
Виктор Боссерт
