Автомобиль зил 157

«ЗИЛ 157», дизель

В период производства вездехода, дизельных силовых установок, которые выпускались бы в промышленном масштабе, не существовало. Поэтому в СССР все грузовики оснащались только бензиновыми моторами. Однако на «ЗИЛ 157» в принципе можно установить дизельный двигатель марки Д245-12С, для этого не нужно ничего переделывать, все крепления по стыковке мотора и коробки предач легко адаптируются. Необходимо только срезать задние штатные опоры и наварить кронштейны от «ЗИЛ 130» или «ЗИЛ 131». Однако при установке дизеля нужно быть готовым к ощутимой тряске всей машины, это единственный минус от такой модернизации.

Недостатки

Несмотря на многочисленные технические решения,
которые пошли только на пользу «сто пятьдесят седьмому», были у него и свои
существенные недостатки. Например, в холодное время года особого контроля
требовала система охлаждения. И при сильных морозах радиатор в обязательном
порядке нужно было укутывать в кожухи-утеплители. Другой минус – отсутствие
гидравлического усилителя руля, что для такого тяжёлого и массивного грузовика
являлось нужной опцией.

Когда в 1966 году появился ЗИЛ-131, судьба «сто пятьдесят седьмого» висела на волоске. Поначалу от его производства даже хотели отказаться, но затем передумали. Но поскольку родное предприятие не могло физически осилить производство обеих моделей, ЗИЛ-157 перевели на Уральский автомоторный завод. На конвейере легендарный грузовик продержался до 1994 года, то есть, ему довелось даже увидеть распад Советского Союза. А ведь именно ЗИЛ-157 принято считать олицетворением автомобильной промышленности СССР.

Усовершенствования

В 1961 году модель была модифицирована и получила индекс «ЗИЛ 157К». В новой версии автомобиль выпускался до 1978 года, затем его производство перенесли на Уральский автозавод (УАМЗ), но уже под маркой «ЗИЛ 157КД». Новая машина отличалась от прежней более совершенной коробкой передач, надежным однодисковым сцеплением, хорошей осевой балансировкой с равномерным распределением нагрузки, а также телескопическими амортизаторами. Ходовые качества модифицированной модели также улучшились, скорость возросла с 60 до 65 километров в час. Обновленная версия некоторое время была недоступна для ознакомления, «ЗИЛ 157», фото которого нигде не публиковались, был засекречен, как и любая военная техника того времени.

Представлял собой деревянную платформу, покрытую продольными металлическими ребрами, предохраняющими от истирания. Борта собирались из деревянных пластин, толщиной 20 и шириной 80 миллиметров. Для прочности продольная конструкция усиливалась поперечными брусками с металлическими кронштейнами. Передний борт крепился неподвижно, а боковые и задний откидывались, тем самым полностью открывая платформу кузова. Таким образом, загрузка и выгрузка военного и любого другого имущества проводилась легко и быстро.

Об истории автомобиля, его предшественнике и преемнике

Этот покоритель бездорожья находился в серийном производстве 33 года, с 1958-го по 1991й гг. (с 1978-го его выпускал уже не московский Завод имени Лихачёва, а Новоуральский автомоторный завод). Всего было выпущено без малого восемьсот тысяч таких автомашин, а последний ЗИЛ-157КД сошёл с конвейера уже совершенно в другой стране – в 1994-м году.

Происхождение 157-го ЗИЛа было чисто армейским. Как известно, в первые годы Великой Отечественной наши вооружённые силы испытывали острую нехватку грузовиков большой грузоподъёмности и высокой проходимости. Впоследствии этот дефицит был ликвидирован за счёт приобретённых и взятых в аренду у Соединённых Штатов более ста тысяч автомобилей «Студебекер». Абсолютное их большинство, тех, что остались в технически исправном состоянии, вернули США.

После войны встал вопрос о налаживании собственного производства мощного, способного справиться с любым бездорожьем грузовика. Вначале сугубо для военных нужд, а в перспективе – и для народного хозяйства.

Первые экземпляры, прототипы данной модели, грузовики с тремя односкатными мостами, были выпущены на заводе имени Сталина (так тогда назывался ЗИЛ) уже в 1946-м году. Однако победу тогда одержала идея разработать грузовик на основе американских и трофейных немецких технологий, всё-таки взяв за основной образец тот самый «Студебекер», разработки 30-х годов. Это решение было ошибочным и отбросило наших конструкторов по крайней мере на десять лет назад.

Итогом данной политики стал запуск в производство модели ЗИС-151, который по своим показателям мощности, скорости, как и по возможностям проходимости оставался на уровне довоенных грузовиков. Тяжёлый ЗИС-151, со спаренными колёсами на задних мостах, с двигателями в 90, 92 и 95 лошадиных сил, «кушал» более пятидесяти литров бензина на каждые сто километров и хронически страдал периодическими перегревами мотора. При этом во время непосредственной эксплуатации он проявлял явно недостаточные тяговые показатели, если нужно было везти большой груз и, особенно, если буксировать гружёный прицеп.

Предшественник 157-го – грузовик ЗИС-151

Советская Армия уверенно шла вперёд в своём развитии, и этот грузовик уже не отвечал её возросшим потребностям. Поэтому в пятидесятых годах взяла в итоге верх всё-таки своя отечественная, так сказать, инновационная идея. Новизна была, в первую очередь, в применении всех мостов с одинаковой колеёй и односкатными колёсами. Это в значительной степени повысило проходимость машины, с одновременным сокращением механических потерь.

Во многом ЗИЛ-157 был построен на основе ЗИС-151 (даже кабина была та же), однако это был уже совершенно другой автомобиль. В «серию» он был запущен в 1958-м году. И, что характерно, практически сразу отправился покорять не только наше, но и иноземное бездорожье: после участия в Брюссельской выставке новинок автотехники были заключены контракты на поставку грузовиков новой конструкции в целый ряд европейских стран. Звучит непривычно, но это так. В те годы Советский Союз не был отсталой в технологическом отношении страной.

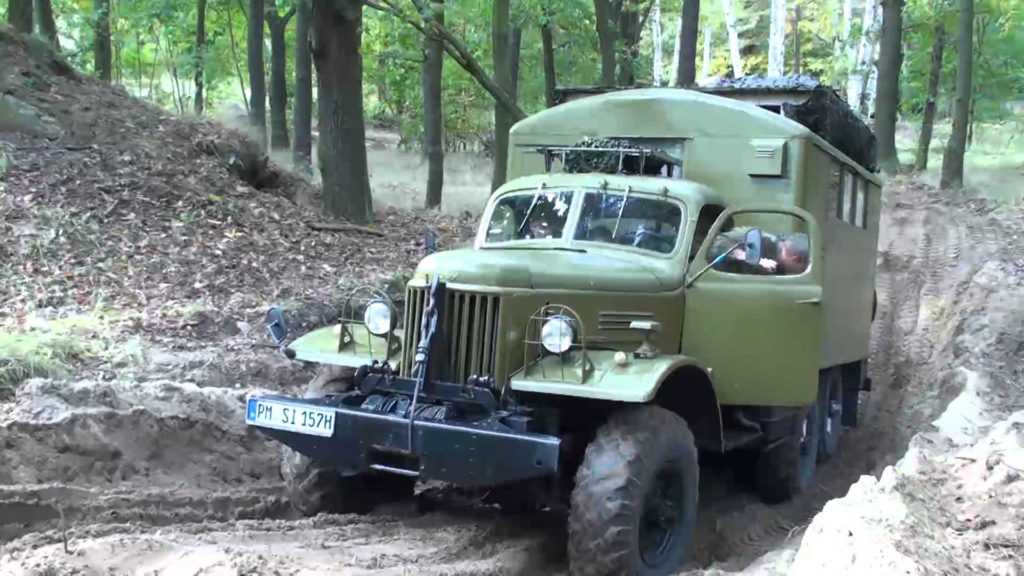

ЗИЛ-157 в Германии. Фото 2000-х годов!

С 1958-го по 1978-й годы ЗИЛ-157 выпускали на Заводе имени Лихачёва в Москве. Впоследствии ему в дополнение, а затем и на смену, в качестве более новых грузовых машин для армии, пришли ЗИЛ-131 и Урал-375. Производство модернизированного ЗИЛа-157 (с индексом КД) было перенесено в Новоуральск, где он и сходил с конвейера вплоть до 90-х годов ХХ века.

Двигатель ЗИЛ-157

В процессе разработки двигателя для 157-го ЗИЛа учли выявленные при эксплуатации грузовиков ЗИС-151 «хронические болячки»: недостаток мощности и надёжности, лёгкость перегрева и высокий расход бензина, проблемы с буксировкой прицепов и т.п. Грузовик ЗИЛ-157 получил значительно усовершенствованный мотор, которым он комплектовался двадцать лет (пройдя доработку в 1961 году), до своей модернизации 1978-го года.

Были, правда, осуществлены довольно успешные опыты по установке на ЗИЛ-157 дизельных моторов марки Д245-12С. Для этого необходимо было срезать штатные опоры и наварить кронштейны от ЗИЛ-130 или ЗИЛ-131.

Все крепления по стыковке мотора и коробки передач адаптируются легко и просто. Однако проявился минус подобной модернизации: от работы дизеля значительно возрастают показатели тряски и вибрации, которые добавляют дискомфорта в и без того довольно брутальные условия труда водителя машины.

Характеристики двигателя ЗИЛ-157

• Тип: бензиновый, карбюраторный, четырёхтактный, с рядным расположением цилиндров;
• Блок цилиндров: чугунный; с «рубашкой» закрытого типа, по контуру которой циркулирует охлаждающая жидкость;
• Головка цилиндров: алюминиевая;
• Количество цилиндров: шесть;
• Объём: 5,559 литров;
• Мощность: 104 лошадиные силы – до, 110 лошадиных сил – после модернизации, при 2600 оборотах в минуту;
• Крутящий момент 334 Н/м;
• Очерёдность движения цилиндров: 1/5/3/6/2/4;
• Диаметр цилиндра: 101,6 мм;
• Диаметр поршня: 100 мм;
• Ход поршня: 114,3 мм;
• Расположение клапанов: нижнее.

Двигатель ЗИЛ-157 работал на бензине марки А-66, а после модернизации 1978-го года – на 72-м бензине (66-го тогда уже, пожалуй, и не существовало). Реальный расход топлива в среднем составляет 42 литра бензина на 100 километров (при равномерном движении с «крейсерской» для данного грузовика скоростью в 40 км/ч – около 38-ми литров).

Заправочный бак на ЗИЛ-157 вмещает 150 литров топлива. После модернизации стали штатно устанавливать ещё один дополнительный бак на 65 литров бензина. Таким образом, запас хода на одной полной заправке у ЗИЛ-157 превышает 500 километров.

Двигатель ЗИЛ-157 отличается простотой конструкции, надёжностью, неприхотливостью, безотказностью в работе. Он легко заводится даже после продолжительного по времени простоя или хранения в ангаре. Однако в холодное время года (при постоянных температурах ниже 10 градусов мороза) всё же нуждается в особенном уходе.

В частности, в защите и утеплении моторного отсека специальными кожухами-утеплителями. (Они входили в комплект автомобиля). Потому как система охлаждения двигателя при сильных морозах не в силах была поддерживать нужную температуру. Впоследствии данная проблема была снята: термостат был доработан, однако кожухами-утеплителями грузовики по-прежнему продолжали комплектоваться.

Модифицированный вариант мотора ЗИЛ-157

Вообще, новая, доработанная версия двигателя, которой комплектовались выпускавшиеся с 1978-го года грузовики ЗИЛ-157КД, была в значительной степени унифицирована с мотором абсолютного «бестселлера» лихачёвского автозавода – автомобиля ЗИЛ-130. Поршневая группа – а именно: гильзы цилиндров, поршни, комплект компрессионых колец, пальцы шатунные стала полностью совпадающей с движком 130-го ЗИЛа. Показатель степени сжатия был повышен с 6,2 до 6,5.

Кардинально изменили в усовершенствованном моторе его систему смазки, масло теперь эффективнее очищалось в фильтре нового образца. Система смазки была улучшена путем введения в конструкцию нового масляного насоса и сальников коленвала новой конструкции.

Мощность водяного насоса была в значительной степени повышена, был установлен принципиально новый генератор переменного тока: малогабаритный и эффективный агрегат.

Штатный стартер уступил место более мощному и надёжному. Обычный трамблер уступил место контактно-транзисторной системе зажигания. Были изменены уплотнения в водяном насосе и устроена схема вентиляции картера замкнутого цикла, силовой агрегат был установлен на новой подвеске.

Внесли изменения в систему охлаждения двигателя: в ней появился новый радиатор, трубчатой конструкции, оснащенный вертикальными жалюзями, воздух через который прогонялся мощным шестилопастным вентилятором. Таким образом, проблему перегревов получилось решить.

Модификации автомобиля:

• ЗиЛ-157 — базовый. Отличался двигателем мощностью 104 л.с. Выпускался
  в 1958-1961 годах.
  • ЗиЛ-157Б — опытный без системы регулирования давления в шинах. Изготовлен в 1958 году.
  • ЗиЛ-157В — седельный тягач. Отличался 2 топливными баками по 150 л., расположением
    запасного колеса вертикально за кабиной.
  • ЗиЛ-157ВГ — седельный тягач с экранированным электрооборудованием.
  • ЗиЛ-157Г — бортовой с экранированным электрооборудованием.
  • ЗиЛ-157ГТ — экспортный с экранированным электрооборудованием для тропического климата.
  • ЗиЛ-157ГЭ — экспортный с экранированным электрооборудованием для умеренного климата.
  • ЗиЛ-157Е — шасси для спецавтомобилей. Оснащался двумя топливными баками.
  • ЗиЛ-157ЕГ — шасси с экранированным электрооборудованием.
  • ЗиЛ-157ЕГТ — экспортное шасси с экранированным электрооборудованием для тропического климата.
  • ЗиЛ-157ЕГЭ — экспортное шасси с экранированным электрооборудованием для умеренного климата.
  • ЗиЛ-157ЕТ — экспортное шасси для тропического климата.
  • ЗиЛ-157ЕЭ — экспортное шасси для умеренного климата.
  • ЗиЛ-157Л — опытный с гидроусилителем руля. Изготовлен в апреле 1958 года.
  • ЗиЛ-157Э — экспортный для стран с умеренным климатом.
  • ЗиЛ-157Ю — экспортный тропический. Отличался отсутствием отопителя кабины
    и предпускового подогревателя.
  • ЗиЛ-165 — опытный с кабиной и оперением ЗиЛ-130. Изготовлен осенью 1957 года.
• ЗиЛ-157К — модернизированный. Отличался двигателем мощностью 109 л.с.,
  однодисковым сцеплением, коробкой передач и тормозной системой от ЗиЛ-131.
  Выпускался в 1961-1978 годах на ЗиЛе и в 1977-1978 годах на УАМЗе.

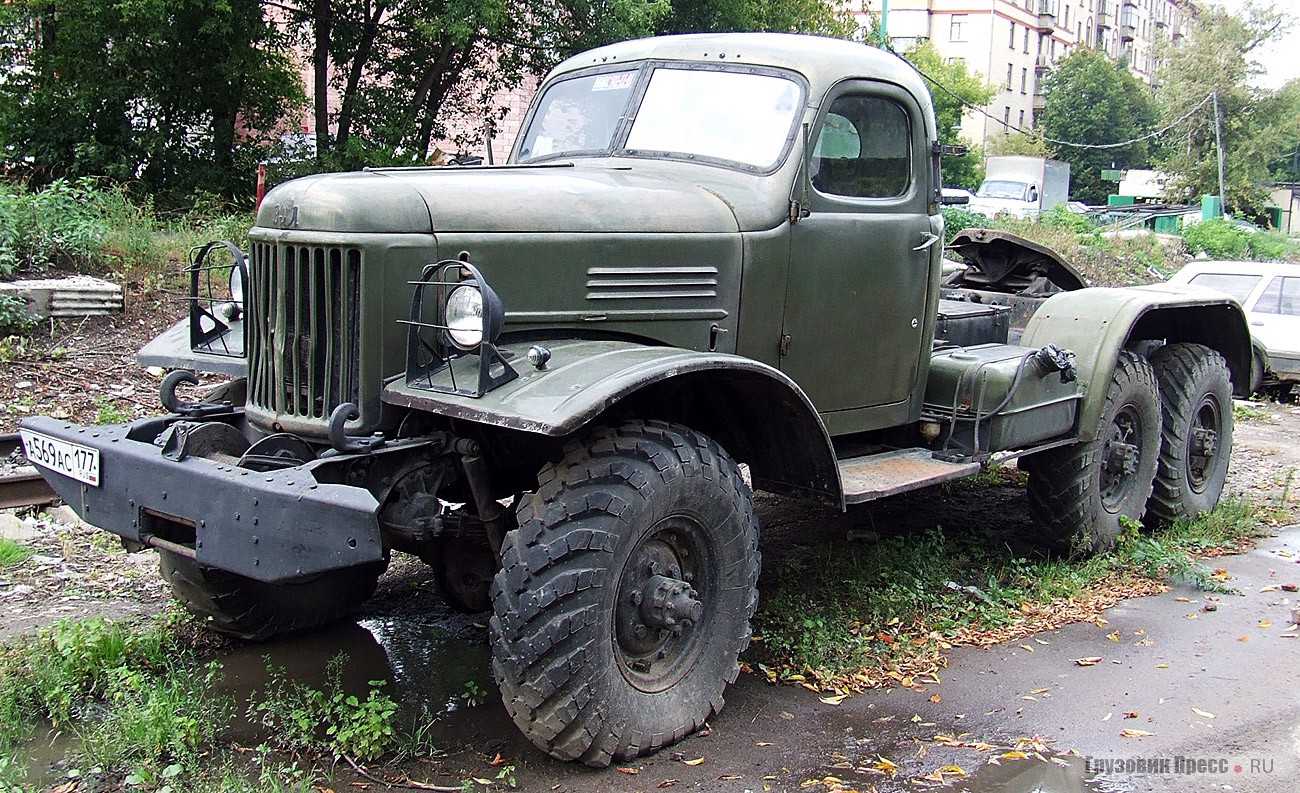

  • ЗиЛ-157КВ — седельный тягач.
  • ЗиЛ-157КВ1 — опытный седельный тягач для работы с активными полуприцепами. Отличался
    коробкой отбора мощности и механическим выводом. Изготовлен в 1962 году.
  • ЗиЛ-157КВГ — седельный тягач с экранированным электрооборудованием.
  • ЗиЛ-157КГ — бортовой с экранированным электрооборудованием.
  • ЗиЛ-157КГТ — экспортный с экранированным электрооборудованием для тропического климата.
  • ЗиЛ-157КГЭ — экспортный с экранированным электрооборудованием для умеренного климата.
  • ЗиЛ-157КЕ — шасси для спецавтомобилей.
  • ЗиЛ-157КЕГ — шасси с экранированным электрооборудованием.
  • ЗиЛ-157КЕГТ — экспортное шасси с экранированным электрооборудованием для тропического климата.
  • ЗиЛ-157КЕГЭ — экспортное шасси с экранированным электрооборудованием для умеренного климата.
  • ЗиЛ-157КЕТ — экспортное шасси для тропического климата.
  • ЗиЛ-157КЕЭ — экспортное шасси для умеренного климата.
  • ЗиЛ-157КЕ1 — шасси с генератором повышенной мощности.
  • ЗиЛ-157КЕ1Л — облегчённое шасси для монтажа тяжёлых фургонов.
  • ЗиЛ-157КЕ1Т — экспортное шасси с генератором повышенной мощности для тропического климата.
  • ЗиЛ-157КЕ1Э — экспортное шасси с генератором повышенной мощности для умеренного климата.
  • ЗиЛ-157КЭ — экспортный для стран с умеренным климатом.
  • ЗиЛ-157КЮ — экспортный тропический.
  • ЗиЛ-4311 — опытный сельскохозяйственный. Отличался изменёнными оперением и бампером,
    грузовой бортовой платформой с надставными бортами. Изготовлен в 1976 году.
• ЗиЛ-157КД — модернизированный. Доработан двигатель (применён ряд деталей
  двигателя ЗиЛ-130), установлены новые водяной насос, стартер, генератор
  переменного тока, контактно-резисторная система зажигания. Грузоподъёмность
  увеличена до 5000 кг (по грунту 3000 кг). Разработан на УАМЗе. Выпускался
  в 1978-1992 годах.
  • ЗиЛ-157КДА — специальное шасси.
  • ЗиЛ-157КДВ — седельный тягач.
  • ЗиЛ-157КДВТ — экспортный седельный тягач для тропического климата.
  • ЗиЛ-157КДВЭ — экспортный седельный тягач для умеренного климата.
  • ЗиЛ-157КДГ — бортовой с экранированным электрооборудованием.
  • ЗиЛ-157КДГТ — экспортный с экранированным электрооборудованием для тропического климата.
  • ЗиЛ-157КДГЭ — экспортный с экранированным электрооборудованием для умеренного климата.
  • ЗиЛ-157КДЕ — шасси для спецавтомобилей.
  • ЗиЛ-157КДЕГ — шасси с экранированным электрооборудованием.
  • ЗиЛ-157КДЕТ — экспортное шасси для тропического климата.
  • ЗиЛ-157КДЕЭ — экспортное шасси для умеренного климата.
  • ЗиЛ-157КДМ — опытный с кабиной, оперением, рамой и грузовой платформой от ЗиЛ-131Н.
    Изготовлен в 1990 году.
  • ЗиЛ-157КДЭ — экспортный для умеренного климата.
  • ЗиЛ-157КДЮ — экспортный тропический.
  • ЗиЛ-ММЗ-4510 — самосвал на базе ЗиЛ-157КД. Выпускался в 1989-1992 годах на Мытищенском
    машиностроительном заводе.

Особенности эксплуатации

Почти восемьсот тысяч выпущенных автомобилей использовались в военных и мирных целях. Гражданские машины «Труман» (одно из народных названий грузовика) эксплуатировались для перевозки грузов и людей в условиях глубокого бездорожья, в лесхозах, удаленных хозяйствах, в качестве специальной техники, описанной выше.

Военные грузовики перевозили личный состав и вооружение. Седельные тягачи транспортировали артиллерийские установки. Практиковалось применение автомобиля для саперных и инженерных подразделений.

Несмотря на последующую разработку более совершенных моделей, ЗИЛ-157 продолжал эксплуатироваться даже после того, как модель перестали выпускать. Его можно встретить на дорогах и в настоящее время.

Долгожитель-призер

Грузоподъемность вездехода на дорогах с твердым покрытием ограничивалась 4,5 т (с 1978 г. – 5,0 т), на грунтовых дорогах – 2,5 т. Грузовик преодолевал брод глубиной 0,85 м, развивал с полной нагрузкой на шоссе скорость до 65 км/ч, расходовал 42 л топлива на 100 км.

При нормальном давлении в шинах (3,0…3,5 кгс/см2) ЗИЛ-157 выполнял транспортную работу по дорогам с твердым неусовершенствованным покрытием. При снижении давления до 1,5…2,0 кгс/см2 легко передвигался по мягкому и рыхлому грунту, а при 0,75…1,0 кгс/см2 преодолевал песок, размокший грунт и размытые после ливня грунтовые дороги.

Давление в шинах 0,5…0,7 кгс/см2 давало возможность свободно передвигаться по сырому лугу, заболоченной местности, а также успешно преодолевать глубокий снежный покров. Общая масса буксируемого прицепа при движении по шоссе составляла 3,6 т.

За высокие эксплуатационные параметры автомобиль получил Гранпри на Всемирной выставке 1958 г. в Брюсселе. Его экспортировали в десятки стран мира. Серийное производство моделей семейства ЗИЛ-157, куда входил добрый десяток всевозможных исполнений, продолжалось на Московском автозаводе им.

Лихачева до 1988 г., т. е. в течение долгих лет после выхода в свет более современных машин ЗИЛ-131. В 1978–1994 гг. автомобиль собирали на Уральском автомоторном заводе (г. Новоуральск), в то время филиале ЗИЛа. Всего было изготовлено 797 934 автомобиля ЗИЛ-157 всех модификаций, которые многие называют «королями бездорожья».

Система охлаждения

Блок цилиндров «Зил 157» с «рубашкой» закрытого типа. По контуру циркулировала охлаждающая жидкость. Радиатор был трубчатой конструкции, оснащенный вертикальными жалюзями. Шестилопастная крыльчатка вентилятора обеспечивает дополнительное охлаждение.

К конструктивным недостаткам системы охлаждения автомобиля «ЗИЛ 157» можно отнести чувствительность двигателя к низкой температуре. При минус 10 градусах приходилось применять специальные утепляющие кожухи для моторного отсека, поскольку система охлаждения не поддерживала нужную температуру. Впоследствии термостат был доработан, но термокожухи по-прежнему входили в комплектацию машины.

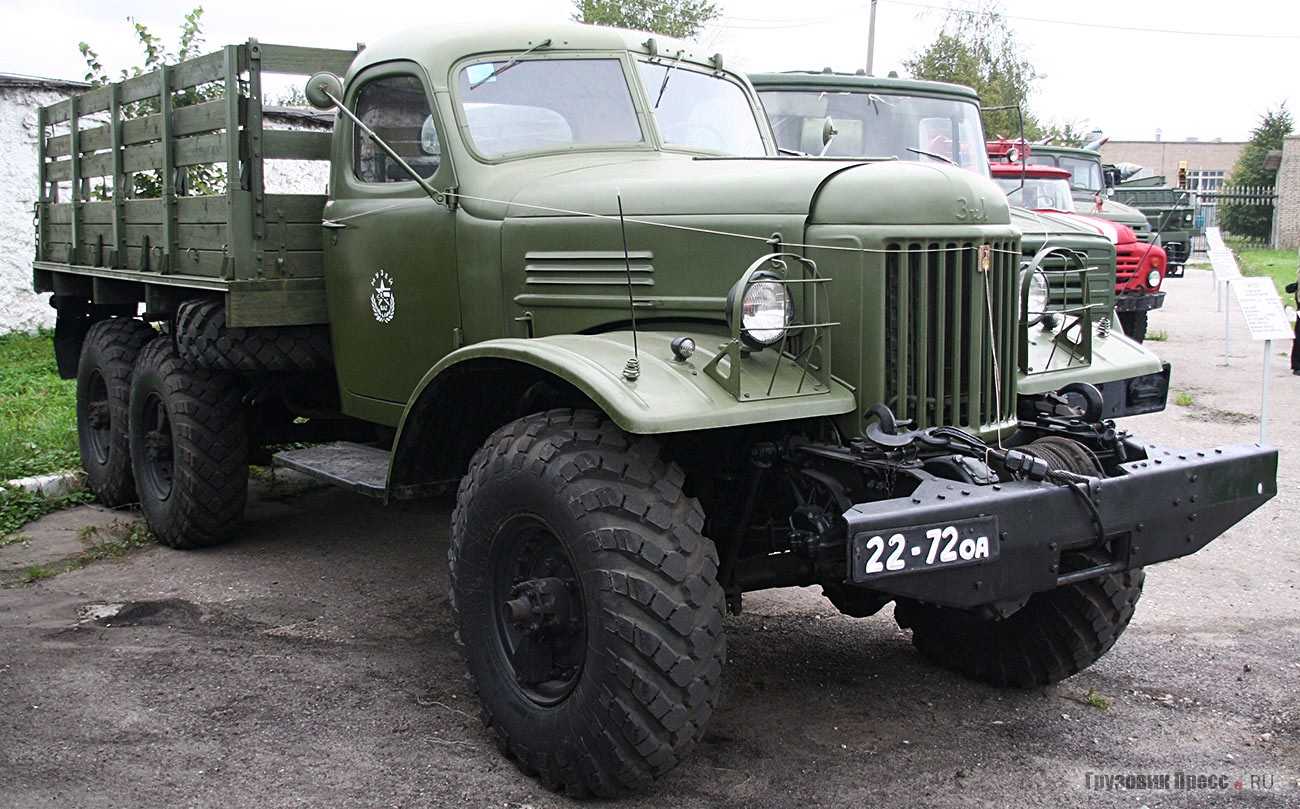

Кузов и платформа для грузов

Здесь применена классическая бортовая версия, включающая платформу для грузовых и пассажирских перевозок. В ней устроены три деревянные борта. Их можно откидывать. Для их сборки задействованы доски 800 х 200. Борта крепятся к платформе с помощью кронштейнов. Благодаря чему облегчается общая конструкция.

Кузовом является тоже платформа из древесины. Её покрывают продольные рёбра. Они собраны из металла и защищают её от износов. С помощью поперечных брусков с металлическими кронштейнами данная конструкция становится намного прочнее.

Борт спереди статичен. Другие борта откидываются. Так происходит полное открывание кузовной платформы. Это существенно облегчает и ускоряет помещение разнообразных грузов и их выгрузку.

Грузовик с советским ноу-хау

Ошибки необходимо было исправить в кратчайшее время, тем более что грузовики ЗИС-151 поступали в армию, а пути решения проблем не выглядели туманными. В 1950 г. началось производство бронетранспортера БТР-152 на базе модифицированных агрегатов ЗИС-151, но уже с односкатной ошиновкой всех колес с шинами большей размерности. На заводе были созданы экспериментальные образцы грузовиков ЗИС-151 с односкатными колесами и единой колеей мостов, развернулась работа по повышению мощности двигателя, увеличению надежности других агрегатов, конструированию лебедок.

Но основные надежды, связанные с кардинальным повышением проходимости, возлагались на создаваемую (впервые в мировой практике) систему централизованного регулирования давления воздуха в шинах. Шинникам было поручено разработать конструкцию и освоить выпуск специальных шин, допускающих движение автомобиля при временно сниженном давлении воздуха в них. В итоге была разработана шина размером 12.00-18 (диапазон давления воздуха 3,0…0,5 кгс/см2), допускающая возможность работы при переменной величине радиальной деформации до 35% высоты профиля, тогда как у обычных шин радиальная деформация составляет не более 13%. Шина отличалась повышенной эластичностью, достигнутой за счет увеличения на 25% ширины профиля, сниженным до восьми слоев корда в каркасе и применением специальных прослоек из очень мягкой резины.

При уменьшении давления воздуха в шинах увеличивается деформация и снижается удельное давление на грунт. Вследствие этого уменьшается глубина колеи и соответственно снижаются затраты энергии на образование колеи или снижается сопротивление грунта качению колес. Правда, двигаться при давлении воздуха 0,5 кгс/см2 можно было только на скорости не более 10 км/ч.

Испытания новой системы полностью подтвердили теоретические изыскания, и при разработке нового автомобиля ЗИЛ-157, сменившего в 1958 г. на конвейере вездеход ЗИС-151, выбор был сделан в пользу новой шины размером 12.00-18. Как следствие, конструкторам пришлось кардинально пересмотреть компоновку вездехода. Уменьшение числа колес с 10 до 6 позволило избежать установки двух запасных, которые крепились на ЗИС-151 вертикально за кабиной.

Данное решение привело к ликвидации за кабиной колесодержателей и дало возможность придвинуть платформу к кабине, а сзади укоротить раму на 250 мм, из-за чего уменьшилась габаритная длина грузовика на 330 мм при прежней величине колесной базы. Единственному запасному колесу нашлось место под платформой.

Оптимизация компоновки грузовика ЗИЛ-157 улучшила распределение массы по осям, при этом масса машины снизилась на 100 кг.

Сначала на автомобилях применяли систему регулирования давления воздуха в шинах с внешней подводкой воздуха трубочками с шарнирными соединениями, но очень скоро проявились серьезные недостатки этой конструкции. Во время движения вездехода по бездорожью выступающие наружные трубки повреждались, уплотнение ступицы в узле подвода воздуха оказалось плохо защищенным от грязи, а монтаж и демонтаж колес вызывал большие затруднения. В результате почти сразу после начала выпуска автомобиля узел подвода воздуха к шине был переработан в пользу подачи воздуха с внутренней стороны колеса.

Технические характеристики

За долгие (с 1958 по 1991) годы выпуска ЗИЛ-157 технические характеристики претерпевали некоторые изменения, что было предопределено техническим прогрессом в автомобилестроении. А базовая модель, выпускавшаяся с 1958 по 1961 гг., отличалась следующими данными (ТТХ):

Грузоподъемность	4,5 т — по шоссе, 2,5 т — по грунту
Преодолеваемый подъем	28°

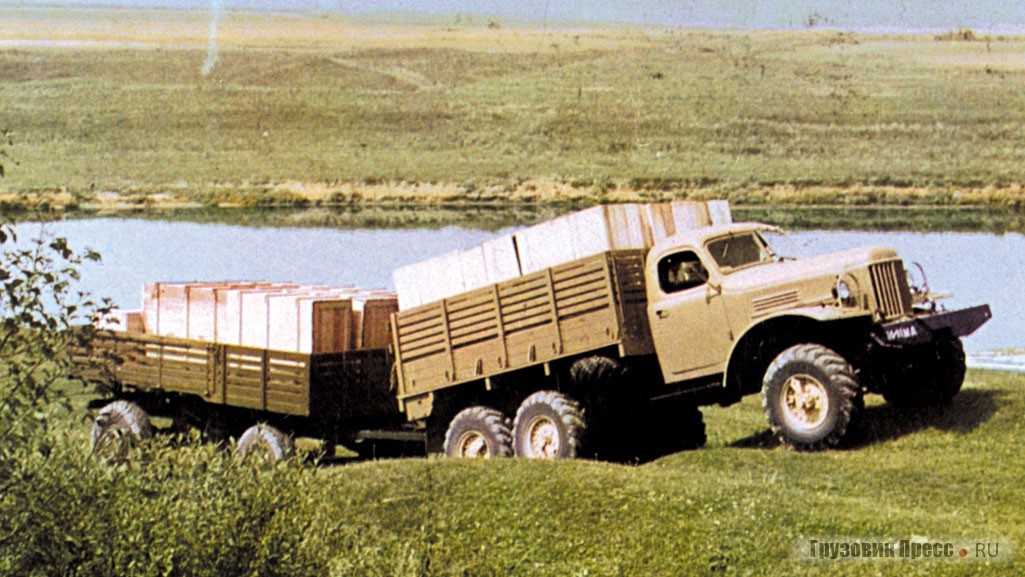

Масса буксируемого прицепа	3,6 т
Полная масса	10230 кг
Снаряженная масса	5540 кг
Габаритные размеры	длина — 6684 мм; ширина — 2315 мм; высота — 2360 мм (с тентом — 2915 мм)
Размеры платформы	длина — 3570 мм; ширина — 2090 мм; высота — 355 мм
Погрузочная высота	1388 мм
Колесная база	4225 мм
База задней тележки	1120 мм
Дорожный просвет	310 мм
Колея	1755 мм передних и 1750 мм задних колес
Радиус поворота наружный	12 м
Максимальная скорость	65 км/ч

Силовой агрегат

Модернизация послевоенной техники касалась в первую очередь силового узла. Грузовики тех лет не отличались мощью и имели массу недостатков. Новый автомобиль получил инновационный по тем временам 4-тактный карбюраторный бензиновый агрегат. 157-й дизель не выпускался в промышленных масштабах.

Недостаток, связанный с перегревом, был устранен за счет установки радиатора с 6-лопастным вентилятором. Схема вентиляции была пересмотрена полностью, ее выполнили по типу картера замкнутого цикла. Измененная конструкция сальников коленвала позволила улучшить работу масляного насоса. Доработаны и уплотнители водяного насоса.

Установка на рядный 6-цилиндровый блок с рабочим объемом 5,55 л новой головки из алюминиевого сплава позволила увеличить степень сжатия до 6,2. Мощность машины составила 104 л.с. при 2600 об./мин., после очередной модернизации в 1961 г. — 109 л.с. Двигатель работал на бензине А-66, а после 1978 г. — на А-72. Потребление горючего на 100 км в среднем составило 42 л, но траты зависят от дорожного покрытия.

Дополнительные характеристики силовой установки:

• крутящий момент — 334 Нм;
• диаметр цилиндра — 101,6 мм;
• порядок зажигания — 1-5-3-6-2-4;
• охлаждение — жидкостное.

Двигатель ЗИЛ отлично справлялся с самыми трудными задачами, заводился легко даже после длительного простоя. Проблемы возникали только при работе в условиях низких температур, поэтому в комплекте с машиной шли специальные кожухи. С годами проблема с поддержкой постоянной рабочей температуры была решена, но кожухи-утеплители на радиатор в комплектации остались.

Трансмиссия

Механическая 5-ступенчатая КПП сначала предусматривала пятую повышающую передачу, но в 1961 г. ее исключили. Устройство раздатки было усовершенствовано: появились новые сальники и износостойкие шестерни, возможность принудительного включения. Сцепление — сухое, 1-дисковое. Передаточные числа раздаточной коробки: первая передача — 2,27, вторая — 1,16.

Изменилась схема карданной передачи. На среднем мосту появилась промежуточная опора для кардана заднего моста. В ведущие мосты внедрили кожухи повышенной прочности. Передний мост дополнили шарнирами с одинаковыми угловыми скоростями. Раздатка имела 2 понижающие передачи. У водителя появилась возможность отключать передний мост.

Габариты и колеса

Над разработкой нового автомобиля работали и смежные производства. Шинники по заказу разработали специальные шины, допускающие движение при временно сниженном давлении воздуха в них. Конструкторам пришлось пересмотреть компоновку нового вездехода. Вместо 10 колес, которые были у ЗИС-151 (плюс 2 запасных), на новой модели установили 6 с размером шины 12.0018 и давлением воздуха 3,0-0,5 кгс/см².

Шина отличалась повышенной эластичностью, т.к. количество слоев корда было снижено до 8, а для внутренних слоев применяли мягкую резину.

Для повышения проходимости на бездорожье (болота, песок и пр.) водитель дистанционно снижал давление в шинах с помощью централизованной системы. Машина на низкой скорости (10 км/ч) продолжала передвигаться. Движение грузовика можно было продолжить и в случае повреждения отдельной шины.

Конструкторское решение позволило ликвидировать располагавшиеся за кабиной колесодержатели, для 1 запасного нашлось место под платформой. Появившаяся возможность придвинуть платформу к кабине изменила размеры грузовика (рама стала короче на 250 мм, габаритная длина — на 330 мм), вес снизился на 100 кг. Улучшилось и распределение массы по осям.

Народный грузовик

В 1961 году произошел серьезный рестайлинг
грузовика, отразившийся и в названии. Теперь он стал ЗИЛом-157К. Из главных
изменений можно отметить не только новую трансмиссию, но и однодисковое
сцепление, а также телескопические амортизаторы.

Грузовик понравился военным, и он отправился
служить. ЗИЛ-157 практически полностью соответствовал армейским требованиям.
Кроме того, его шасси могло легко и быстро модифицироваться под различные
нужды. Например, «сто пятьдесят седьмые» использовали под пусковые установки
систем залпового огня. Нашел применение ЗИЛ и в инженерных войсках. Так
появилась модификация с буровой установкой. Она использовалась для бурения
скважин и колодцев, чтобы обеспечить солдат питьевой водой в особо засушливых
районах. Кроме этого, в инженерных войсках служили грузовики, при помощи
которых солдаты возводили понтонные переправы и мосты.

В общей сложности, было выпущено около 800 тысяч ЗИЛов-157 самых разных модификаций, многие из которых поставлялись в дружественные страны. Наиболее востребованными были:

• ЗИЛ-157В (седельный тягач),
• ЗИЛ-157Ю (вариация для тропического климата),
• ЗИЛ-157Е (модель получила два бака по 150 литров),
• ЗИЛ-157 с кузовом КУНГ-1М (армейский автофургон),
• ПМЗ-27 и ПМЗ-56А (пожарные машины), а также некоторые другие.

Поскольку грузовик был очень популярен в стране и
его одинаково хорошо знали как военные, так и сельхозники, ЗИЛ-157 получил
множество прозвищ. У любого «народного автомобиля» такая участь. Например, его
называли «Захаром» и «Полтергейстом», «Колуном» и «Бабаем», «Крокодилом» и
«Ступой». А вот на Дальнем Востоке грузовик чаще всего называли «Крабом» или «Зурсом».

Прочие элементы

В систему охлаждения двигателя ЗИЛ-130 входит водяной насос. Он позволяет прогонять хладагент примерно 10 раз в одну минуту. Центробежная помпа фиксируется на фронтальном торце двигателя. Подвод жидкости осуществляется с одной стороны. Вал привода указанного приспособления установлен на паре шарикоподшипников в остове из чугуна. Крыльчатка механизма, которая располагается на едином с вентилятором валу, оборудована самоприжимным сальником в виде резиновой манжеты. Также в конструкцию входит текстолитовая шайба, пружина. Указанные элементы в сборе плотно взаимодействуют с корпусной торцовой частью.

Хладагент подается в центральный отсек крыльчатки от радиатора на патрубок, затем транспортируется под воздействием пара (1,5-2,5 кг/кв. см) в обе группы цилиндров мотора. Корпус подшипников оснащен сливным отверстием, служащим для удаления смеси, выделяемой в случае износа элементов сальника. Смазка подшипников осуществляется при помощи масленки и контрольного гнезда для отвода отходов смазочного состава.

Еще один элемент – электротепловой температурный указатель. Термическое состояние воды в системе охлаждения двигателя ЗИЛ контролируют с помощью специального термометра. В его конструкцию входит датчик, расположенный в ГБЦ, а также указатель на приборном щитке. Если зажигание активировано, указанный прибор бездействует, его стрелка занимает позицию на метке 100°. После запуска мотора ток через запитанные контакты проникает по спирали с последующим нагревом пластины из биметалла. Последняя деталь при этом изгибается, а ее верхний конец передвигает стрелку указателя в крайнюю левую позицию.

Пластина индикатора снова деформируется под действием тока, размыкает контакты, разрывая спиральную цепочку. Синхронно происходит охлаждение пластины датчика, после чего контакты снова смыкаются. У непрогретого силового агрегата контакты рассоединяются кратковременно, после чего нагретая пластина определяет пониженный температурный режим. При повышении нагрева воды стрелка смещается вправо, указывая на соответствующий градус.

Следующая деталь в конструкции системы охлаждения ЗИЛ-130 — створки-жалюзи из металла. Они устанавливаются перед радиатором, помогают корректировать атмосферный поток, проходящий через приспособление. На стадии прогрева двигателя и езде в холодную погоду эти шторки прикрывают, дабы гарантировать оптимальный температурный режим хладагента.

Компрессор системы охлаждения ЗИЛ-130 в штатном исполнении заменяет обычный вентилятор. Он усиливает поступление воздуха через радиаторную сердцевину. Ступица прибора фиксируется на валу водяного насоса, вращаются элементы синхронно от шкива коленчатого вала с помощью одного или двух ремней трапециевидной конфигурации. Пропеллер установки помещен в специальный кожух, что дает возможность повысить скорость проходящего воздуха.

Долгожитель-призер

Грузоподъемность вездехода на дорогах с твердым покрытием ограничивалась 4,5 т (с 1978 г. – 5,0 т), на грунтовых дорогах – 2,5 т. Грузовик преодолевал брод глубиной 0,85 м, развивал с полной нагрузкой на шоссе скорость до 65 км/ч, расходовал 42 л топлива на 100 км. При нормальном давлении в шинах (3,0…3,5 кгс/см2) ЗИЛ-157 выполнял транспортную работу по дорогам с твердым неусовершенствованным покрытием. При снижении давления до 1,5…2,0 кгс/см2 легко передвигался по мягкому и рыхлому грунту, а при 0,75…1,0 кгс/см2 преодолевал песок, размокший грунт и размытые после ливня грунтовые дороги. Давление в шинах 0,5…0,7 кгс/см2 давало возможность свободно передвигаться по сырому лугу, заболоченной местности, а также успешно преодолевать глубокий снежный покров. Общая масса буксируемого прицепа при движении по шоссе составляла 3,6 т.

За высокие эксплуатационные параметры автомобиль получил Гранпри на Всемирной выставке 1958 г. в Брюсселе. Его экспортировали в десятки стран мира. Серийное производство моделей семейства ЗИЛ-157, куда входил добрый десяток всевозможных исполнений, продолжалось на Московском автозаводе им. Лихачева до 1988 г., т. е. в течение долгих лет после выхода в свет более современных машин ЗИЛ-131. В 1978–1994 гг. автомобиль собирали на Уральском автомоторном заводе (г. Новоуральск), в то время филиале ЗИЛа. Всего было изготовлено 797 934 автомобиля ЗИЛ-157 всех модификаций, которые многие называют «королями бездорожья».
