Мусоровозы: особенности конструкций и классификация

Модификации

• ЗИЛ-164Р — бортовой грузовик для работы с прицепом (1957—1961)
• ЗИЛ-164Д — бортовой грузовик с экранированным оборудованием (1957—1961)
• ЗИЛ-164Г — шасси самосвала (1957—1961)
• ЗИЛ-ММЗ-164Н — седельный тягач (1957—1961)
• ЗИЛ-ММЗ-585И — строительный самосвал (1957—1961)
• ЗИЛ-ММЗ-585К — сельскохозяйственный самосвал (1957—1961)
• ЗИС-156А — бортовой грузовик для работы на сжиженном газе (1957—1961)
• ЗИЛ-164А — бортовой модернизированный грузовик, часть агрегатов от будущего ЗИЛ-130 — сцепление, коробка передач, карданные валы, амортизаторы (1961—1965)
• ЗИЛ-164АР — бортовой грузовик для работы с прицепом с двигателем повышенной мощности 109 л.с.(1961—1965)
• ЗИЛ-164АД — бортовой грузовик с экранированным электрооборудованием (1961—1965)
• ЗИЛ-164АГ — шасси самосвала (1961—1965)
• ЗИЛ-ММЗ-164АН — седельный тягач с двигателем повышенной мощности 109 л.с.(1961—1965)
• ЗИЛ-ММЗ-585Л — строительный самосвал (1961—1965)
• ЗИЛ-ММЗ-585М — сельскохозяйственный самосвал (1961—1965)
• ЗИЛ-166 — бортовой грузовик для работы на сжатом газе (1961—1965)
• ЗИЛ-166А — бортовой грузовик для работы на сжиженном газе (опытная партия)
• ЗИЛ-164* — колымская модификация — производилась самостоятельно местным автопредприятием — устанавливалась третья ось. Позволило увеличить грузоподъёмность и эксплуатационные качества. Данную модификацию в качестве памятника можно увидеть в г. Магадан (район Автотек)

Элементы шасси

В эту часть грузовика входят механизмы, которые передают механическое усилие от двигателя к колесам. Также оно выполняет функции управления автомобилем ЗИЛ-164 и обеспечение его передвижения.

На грузовике сцепление применяется сухое, двухдисковое. А у модернизированной модели ЗИЛ 164А этот механизм стал однодисковым с пружинами, расположенными периферийно. Сцепление нового образца было оборудовано механическим приводом выключения.

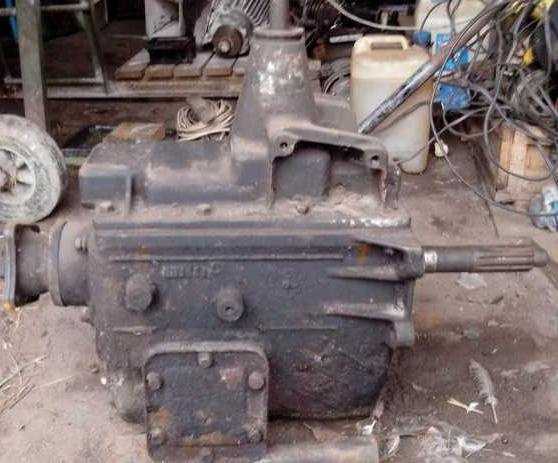

Коробка передач пятиступенчатая, имеющая повышающую пятую скорость. Использовалась она при движении по хорошей дороге, так как имела малое тяговое усилие. Зато благодаря пятой передаче была возможность передвижения с большей скоростью, даже при работе двигателя на средних оборотах.

Использование в КПП ЗИЛ-164 такого конструкционного решения позволяло экономить не только топливо, но и драгоценный моторесурс двигателя автомобиля. Шестерни постоянного зацепления для уменьшения шума, производимого при их работе, изготавливались с косыми зубьями.

Рама изготовлена из стальных лонжеронов переменного профиля. Имеющие швеллерное сечение, они скреплены поперечными балками с помощью заклепок. На раме спереди крепятся крюки для буксировки и бампер. В задней части имеется буксирное устройство, снабжённое крюком и защелкой.

Передний мост — это двутавровая балка, опирающаяся на раму через полуэллиптические рессоры, концы которых на резиновых подушках установлены в кронштейнах рамы.

В первых моделях используются поршневые амортизаторы, а в дальнейшем на ЗИЛ 164А стали применять гидравлические. Они имеют телескопическое исполнение и работают как на сжатие, так и на раздвижение.

Смазка рабочих деталей двигателя

Грузовик ЗИЛ-164 имеет комбинированную систему смазки. К коренным и шатунным подшипникам коленвала, а также к его упорному фланцу масло подаётся под давлением. Аналогично оно поступает к валу привода распределителя зажигания и его шестерням. К остальным трущимся элементам двигателя масло подаётся способом разбрызгивания. В системе есть насос, применяется двойная очистка масла. Щуп для замера уровня масла находится с левой стороны блока цилиндров. Вентиляция картера осуществляется принудительно по трубке, которая соединяет крышку клапанной камеры и воздухоочиститель. Система имеет открытый тип, поэтому воздух поступает самостоятельно, через фильтр, закреплённый на маслоналивной горловине.

Тормозная система автомобиля

Грузовик ЗИЛ-164 имеет пневматическую тормозную систему. Он имеет более сложное устройство и конструкцию, чем гидравлический, но обладает высоким КПД. Он используется из-за необходимости получения высоких тормозных усилий. Система состоит из воздушного компрессора с приводом от двигателя, цилиндров для хранения сжатого воздуха и системы клапанов и труб. Для приведения в действие тормозной системы имеется педаль с пневматическим приводом. При нажатии тормозное усилие передается на все колеса. Также имеется тормоз механической коробки передач. Пневматические тормоза отлично работают даже при легком нажатии на педаль. Это значительно повышает эффективность вождения.

Поэтому понятно, что научное мышление конструкторов советского автомобилестроения не успевало за временем.

За четыре года была создана модель грузовика, имеющая такие новшества, как однодисковое сцепление, ручной тормоз, оверскорейший редуктор, новый тип карданного вала и телескопические амортизаторы. Все эти нововведения были применены к модели ЗИЛ-164А. Кроме того, обнаружен грузовой автомобиль (ЗИЛ-164АД) с бронированным электрооборудованием. А грузовик ЗИЛ-164АР, оснащенный двигателем, развивающим повышенную мощность, имеет даже пневматический вывод на тормозное оборудование прицепа. Внешне ЗИЛ-164А отличался от своего предшественника только расположением боковых створок, которые вместо вертикальных стали горизонтальными.

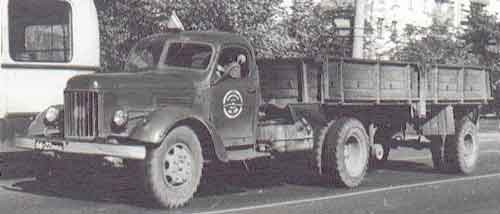

ЗИЛ-164 — грузовик производства завода имени Лихачева. Создан на базе ЗИС-150 путем модернизации его отдельных узлов и агрегатов. Выпускался с октября 1957 г по декабрь 1964 г. (с декабря 1961 г. — ЗИЛ-164А).

Двухосный грузовой автомобиль ЗИЛ-164 с ведущим мостом предназначался для перевозки грузов и людей по различным дорогам, в том числе грунтовым и проселочным.
    Новая модель отличалась от базового ЗИЛ-150 в основном техническими новшествами, такими как установка вместо головки блока цилиндров из алюминия и чугуна и др

В раму установлены лонжероны-усилители. Изменены точки крепления передней рессоры и передние буксировочные крюки. Передняя подвеска стала 14-листовой, в задней подвеске установлена ​​усиленная пластина от дополнительной рессоры. В деталях оперения изменены облицовка радиатора и замки капота. Если у ЗиС/ЗИЛ-150 жалюзи горизонтальные, то у ЗИЛ-164 жалюзи вертикальные. Боковые заслонки также стали вертикальными, тогда как у ЗиС/ЗИЛ-150 они горизонтальные. Увеличена жесткость кронштейна крепления крыла, кабина оборудована отопителем, продуваемым лобовым стеклом и вентиляцией.

Двухосный грузовой автомобиль ЗИЛ-164 с ведущим мостом предназначался для перевозки грузов и людей по различным дорогам, в том числе грунтовым и проселочным. Грузоподъемность автомобиля 4000 кг. За счет установки шин, допускающих нагрузку на шины 1700 кг, грузоподъемность автомобиля на улучшенных дорогах можно было увеличить до 4500 кг. При эксплуатации по сельским и грунтовым дорогам в неудовлетворительном состоянии вес перевозимого груза пришлось снизить до 3000 кг. Скорость передвижения также пришлось снизить.
    Для непрерывного перехода от производства ЗИЛ-164 к производству грузовиков ЗИЛ-130 была создана модель ЗИЛ-164А, оснащенная агрегатами нового автомобиля.
    В состав новых узлов входят: однодисковое сцепление, коробка передач, ручной тормоз, карданные валы, телескопические амортизаторы, тормозной кран и некоторые другие.

ЗИЛ-164 серийный грузовик 1957—1961 гг.

Характеристики ЗИЛ-164

Двигатель ЗИЛ-164

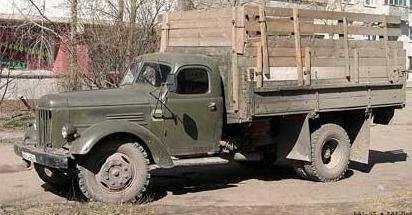

Фотографии ЗИЛ-164

Чертёж ЗИЛ-164

ЗИЛ-164 — грузовой автомобиль производства Завода имени Лихачева. Создан на базе ЗИС-150 путём модернизации его отдельных узлов и агрегатов. Производился с октября 1957 по декабрь 1964 (с декабря 1961 — ЗиЛ-164А).

Двухосный грузовой автомобиль ЗиЛ-164 с одной ведущей осью был предназначен для перевозки грузов и личного состава по различным дорогам, включая грунтовые и проселочные. От базовой ЗиЛ-150 новая модель отличалась в основном техническими нововведениями — такими, как установка вместо чугунной, алюминиевой головки блока цилиндров и т.д.

На раме установлены усилители лонжеронов. Изменены места крепления передней рессорной подвески и передних буксирных крюков. Передняя подвеска стала 14-листовой, в задней подвеске установлена усиленная пластина добавочной рессоры. В деталях оперения изменена облицовка радиатора и застежки капота. Если у ЗиС/ЗиЛ-150 жалюзи горизонтальные, то у ЗиЛ-164 они вертикальные. Боковые жалюзи стали также вертикальными, тогда как у ЗиС/ЗиЛ-150 они горизонтальные. Была повышена жесткость кронштейна крепления крыла, кабина оборудована отопителем, обдувом ветровых стекол и вентиляцией.

Двухосный грузовой автомобиль ЗиЛ-164 с одной ведущей осью был предназначен для перевозки грузов и личного состава по различным дорогам, включая грунтовые и проселочные. Грузоподъемность автомобиля 4000 кг. При установке шин, допускающих нагрузку на шины 1700 кг, грузоподъемность автомобиля на дорогах с усовершенствованным покрытием могла быть повышена до 4500 кг. Пи эксплуатации на плохих грунтовых и проселочных дорогах вес перевозимого груза должен был быть уменьшен до 3000 кг., скорость движения также должна была быть понижена. Для безостановочного перехода с производства ЗиЛ-164 на выпуск грузовых автомобилей ЗиЛ-130 и была создана модель ЗиЛ-164А, снабженная агрегатами нового автомобиля. К новым агрегатам относятся: однодисковое сцепление, коробка передач, ручной тормоз, карданные валы, телескопические амортизаторы, тормозной кран и некоторые другие.

Характеристики грузовика

В таблице ниже изложены все технические параметры автомобиля.

Грузоподъёмность по асфальту	4000 кг
Грузоподъёмность по грунтовой дороге	3500 кг
Двигатель с объемом	5560 см
Мощность мотора, измеряемая при вращении коленвала двигателя со скоростью 2800 об./мин.	100 л.с
Крутящий момент при оборотах двигателя 1100—1400 об./мин.	33 кгс/м
Вместимость топливных баков	150 л
Потребление бензина на 100 км при средней скорости движения 40 км/ч	27 л
Предельная скорость	70 км/ч
Размер шин	260-20
Клиренс под передним мостом	325 мм
Клиренс под задним мостом	265 мм
Колея по передним колёсам	1,7 м
Колея от задних колёс	1,74 м
Масса в снаряженном состоянии	4,1 т
Полная масса	8,25 т
Длина автомобиля	6,7 м
База	4 м
Ширина грузовика	2,47 м
Высота (только кабины)	2,18 м

Система охлаждения

Двигатель ЗИЛ-164 имеет водяное принудительное охлаждение закрытого типа. Радиатор трубчато-пластинчатый. Закрепляется к раме на подушках. Пробка горловины снабжена паровоздушным клапаном. Вентилятор имеет шесть лопастей. Он вместе с водяным насосом устанавливается на одном валике, который крепится на двух подшипниках, запрессованных в чугунном корпусе насоса. Привод этих деталей системы охлаждения осуществляется одинарным ремнем, который передаёт вращательный момент от шкива коленчатого вала. Одновременно от этого ремня приводится во вращение генератор. На ступице вентилятора имеется второй шкив, от которого через второй ремень приводится в движение вал воздушного компрессора системы тормозов. В системе охлаждения имеется два контура, движением воды в них управляет термостат. Перед вентилятором охлаждения смонтированы жалюзи, которые открываются из кабины управления.

Рулевой механизм и тормоза грузовика

Рулевой механизм ЗИЛ-164 состоит из пары червяков или специальных роликов. Тормозная система состоит из стандартного ножного тормоза с пневматическим приводом и ручника. По сравнению с ЗИС-150, тормоза новой модели значительно эффективней, при этом водителю не нужно сильно жать на педаль тормоза. Для седельного тягача тормозная система имеет специальный раздаточный кран, предназначенный для подсоединения тормозной системы прицепа.

За время своего существования автомобили ЗИЛ-164 трудились во всех уголках Советского Союза. Именно поэтому грузовик достоин того, чтобы память о нём сохранилась в истории российского автомобилестроения.

Двигатель ЗИЛ-164

Двигатель — на автомобиле ЗИЛ-164А имеет маховик, приспособленный для работы с однодисковым сцеплением. Двигатель был оснащен карбюратором К-82М, полностью взаимозаменяемым с К-82, а также новым высокопроизводительным топливным насосом без картера, унифицированным по точкам крепления с предыдущим насосом. Производительность нового насоса 125 л/ч, вместо 60 л/ч предыдущего.
    Применены вентилятор радиатора с увеличенным углом установки лопастей 380 вместо использовавшегося ранее угла 300, а также новый кожух вентилятора. Вместо трубчатого пластинчатого радиатора установлен трубчатый ленточный радиатор (змеевидный радиатор), полностью взаимозаменяемый с предыдущим.

Видео

Внешне модель отличалась от ЗИС-150 вертикальной решеткой радиатора. Грузовик получил новый двигатель повышенной мощности. ЗИЛ-164 считался «рабочей лошадкой» и присутствовал почти во всех советских автохозяйствах. На базе автомобиля специализированные предприятия собирали заправщики, пожарные машины, фургоны, автокраны, цистерны и прочую специализированную технику. Версии, использовавшиеся советскими войсками в ГДР, получили кузова немецкого производства. Некоторые автохозяйства на основе ЗИЛ-164 изготавливали оригинальные автомобили (кассетный цементовоз и другие). На платформе данной модели была разработана первая в стране серийная цистерна, предназначенная для перевозки сжиженного газа.

ЗИЛ-164 предполагалось заменить на ЗИЛ-130, но трудности с постановкой его на конвейер привели к тому, что в 1961-ом году завод имени Лихачева начал производство модификации ЗИЛ-164А с некоторыми узлами от ЗИЛ-130 (новой коробкой передач и однодисковым сцеплением). У новой версии улучшились мощностные и динамические характеристики. Внешне ЗИЛ-164А отличался от классической версии расположением жалюзи на боковинах капота. У более поздней модификации они были вертикальными, у более ранней – горизонтальными.

В автохозяйствах грузовик эффективно использовался до конца 70-х годов, после чего его популярность пошла на спад. К 1965-му году ЗИЛ-164 морально устарел, что и объясняло уменьшение спроса на него. При этом в 90-х годах модель все еще использовали. Отдельные версии ЗИЛ-164 можно встретить и сейчас.

Завод имени Лихачева выпускал огромное количество модификаций данного автомобиля:

1. ЗИЛ-164Р – бортовая машина для эксплуатации с прицепом;
2. ЗИЛ-164Г – шасси для сборки самосвала;
3. ЗИЛ-164Д – бортовой грузовой автомобиль с экранированным оборудованием;
4. ЗИЛ-ММЗ-585И – самосвал, используемый в строительной сфере;
5. ЗИЛ-ММЗ-164Н – седельный тягач;
6. ЗИЛ-ММЗ-585К – сельскохозяйственный самосвал;
7. ЗИЛ-164А – модернизированный бортовой грузовик с новыми элементами (карданным валом, сцеплением, амортизаторами и коробкой передач);
8. ЗИС-156А – бортовой грузовик, функционирующий на сжиженном газе;
9. ЗИЛ-164АР – бортовой грузовик с агрегатом повышенной мощности. Предназначался для эксплуатации с прицепом;
10. ЗИЛ-164АД – грузовой автомобиль с экранированным электрооборудованием;
11. ЗИЛ-ММЗ-164АН – седельный тягач, оборудованный мотором повышенной мощности (109 л.с.);
12. ЗИЛ-164АГ – самосвальное шасси;
13. ЗИЛ-ММЗ-585М – самосвал для сельского хозяйства;
14. ЗИЛ-ММЗ-585Л – самосвал для строительной сферы;
15. ЗИЛ-166 – бортовой грузовик, работающий на сжиженном газе;
16. ЗИЛ-164 – особая модификация, выпускаемая Колымским заводом. Модель имела третью ось и отличалась повышенными эксплуатационными качествами и грузоподъемностью.

Устройство

ЗИЛ-164 получил клепанную штампованную раму, состоящую из двух балок со швеллерным сечением, которые соединялись стальной поперечиной. Продольные балки имели переменное сечение по ширине и высоте. На болтах к ним крепились буксировочные крюки и передний бампер. На первых модификациях грузовика монтировали П-образный бампер. Передняя поперечина применялась для крепления радиатора и передней опоры мотора. К передней балке с внутренней стороны крепились задние опоры агрегата.

Передняя ось имела подвеску с двумя рессорами, задняя – подвеску с двумя дополнительными и двумя основными рессорами, подвешенными на раме посредством полуэллиптических рессор, соединенных с задним мостом и передней осью.

Автомобиль оснащался цельнометаллической кабиной с утеплением крыши, задней стенки и передней панели. Для того периода данное решение было инновационным. Кабина вмещала трех человек и была укомплектована жидкостным отопителем, обогревателем ветровых стекол и вентиляцией. Кресла в салоне были пружинными. При этом водительское сиденье устанавливалось отдельно и настраивалось под рост оператора. От пыли кабину защищали новые уплотнители.

Заднее окно было глухим и закрывалось решеткой. Ветровое стекло делилось на две части. Левая половина была подъемной и крепилась в любом положении, правая – глухой. Дверные окна были подъемными, а двери – цельнометаллическими с навеской на передней стойке. Левая дверь имела замок, позволяющий запирать кабину снаружи. На приборной панели красовались пять круглых циферблатов, часть приборов в сравнении с ЗИС-150 была заменена на более современные.

Коробку передач ЗИЛ-164 унаследовал от ЗИС-150В. 3-ходовая 5-ступенчатая КП получила облегченное включение двух последних передач. Решение позволило снизить аварийность данных грузовиков, поскольку при движении под гору вращение карданного вала обычно превосходило безопасное, потому вал обрывался, повреждая трубки магистрали тормозного привода. Остановить автомобиль в подобной ситуации оказывалось невозможно. От аварий также спасал и ограничитель оборотов коленчатого вала.

На последние модификации ЗИЛ-164 устанавливались ограничители лонжеронов, а пружины поперечины были усилены. Кронштейн крепления крыла стал жестче. На отдельные версии монтировался дополнительный топливный бак, существенно увеличивающий запас хода автомобиля.

Тормозная система седельного тягача, предназначенного для работы с прицепом, оборудовалась раздаточным краном для подключения тормозного механизма прицепа. Здесь же размещалась штепсельная розетка.

Модернизация ЗИЛ-164 осуществлялась постепенно, в результате чего была сохранена преемственность поколений.

Габаритные размеры техники

• длина – 6700 мм;
• ширина – 2470 мм;
• высота по кабине – 2180 мм;
• колесная база – 4000 мм;
• дорожный просвет под задней осью – 265 мм;
• дорожный просвет под передней осью – 325 мм;
• колея – 1700 мм.

Грузоподъемность автомобиля по асфальтобетонным дорогам равняется 4000 кг, по грунтовым – 3500 кг. Дополнительно ЗИЛ-164 может тянуть прицеп массой до 4500 кг. Максимальная скорость грузовика составляет 75 км/час.

История и модификации

В 1960-м году предлагался вариант с более высокой проходимостью, ЗИЛ-132, но в серию он не пошел.
ЗИЛ-131 выпускался с 1966 до 1986, в 1986 году появился модернизированный вариант — ЗИЛ-131Н. Модернизированный вариант выпускался как с карбюраторным двигателем (ЗИЛ-131Н), так и с различными дизельными двигателями (ЗИЛ-131Н1 и ЗИЛ-131Н2). Модернизированный бензиновый двигатель ЗИЛ-508.10 отличался увеличенной степенью сжатия, позволяющей эксплуатировать автомобиль на более высокооктановом топливе А-76 и АИ-93, винтовыми впускными каналами в ГБЦ.

Для ЗИЛ-131 (ЗИЛ-131Н) существовали основные варианты машины (с лебёдкой и без неё):

• Автомобиль с неэкранированным негерметичным электрооборудованием обозначался ЗИЛ-131А, а с 1986 года производился как ЗИЛ-131НА.
• Седельный тягач ЗИЛ-131В, а ЗИЛ-131НВ — выпускался с 1986 года. Полноприводный автопоезд ЗИЛ-137-137Б (10 × 10), состоявший из седельного тягача ЗИЛ-137 и двухосного десятитонного полуприцепа с активными осями ЗИЛ-137Б. Некоторые армейские тягачи ЗИЛ-131В (предназначенные главным образом для зенитно-ракетных войск в качестве тягачей для транспортировки ракет) имели двигатели повышенной мощности с цилиндропоршневой группой ЗИЛ-375.
• Для холодного климата ЗИЛ-131С, ЗИЛ-131НС, ЗИЛ-131АС, ЗИЛ-131НАС, ЗИЛ-131НВС.

Также большой объём в производстве занимало шасси для монтажа различного специального оборудования. На шасси ЗИЛ-131 выпускались топливозаправщики АТЗ-3,4-131, АТЗ-4,4-131, АТЗ-4-131, маслозаправщики МЗ-131, автоцистерны АЦ-4,0-131, АЦ-4,3-131 и масса других. Специально для армейских вариантов мастерских и лабораторий были разработаны стандартные кузова-фургоны КУНГ К-131 и КМ-131. Также некоторые спецавтомобили на базе ЗИЛ-131 имеют полную массу свыше официально разрешённой: например, аэродромный передвижной агрегат АПА-50М имеет массу 10950 кг, АПА-35-2В — 11370 кг.

Производство ЗИЛ-131Н в Москве было прекращено в 1994 году в связи с началом выпуска ЗИЛ-4334, но на Уральском автомоторном заводе производство ЗИЛ-131Н продолжалось до 2002 года, там его сменил ЗИЛ-433420. Уральским автомоторным заводом после 2002 года выпускался полный аналог ЗИЛ-131Н под маркой АМУР-521320, в том числе и с дизельным двигателем. Основное отличие ЗИЛ-131Н от других ЗИЛов, это возможность установки на нём бурильно-крановой установки (БКМ-313), с глубиной бурения 3 м. Также имеется ЗИЛ-131НА с установкой БКМ-313, у которого глубина бурения 5 м.

Двигатель

ЗИЛ-164 комплектуется карбюраторным 4-тактным 6-цилиндровым рядным агрегатом, работающим на бензине. У силовой установки в сравнении с прежними моделями увеличилась степень сжатия (6,2 вместо прежних 6,0). Чугунную головку блока цилиндров заменила алюминиевая головка. Бензин подавался принудительно посредством герметизированного топливного насоса, имеющего производительность 60 л/час.

Комбинированная система смазки силовой установки включала фильтры тонкой и грубой очистки, расположенные в одном корпусе. Модернизированные жалюзи радиатора получили все модификации ЗИЛ-164. Обновленный радиатор с расширительным бачком и герметичной пробкой устанавливался исключительно на тягачи.

Автомобиль получил карбюратор МКЗ-К-82 с пневматическим регулятором оборотов коленчатого вала.

Характеристики силовой установки ЗИЛ-164:

— рабочий объем — 5,56 л; — номинальная мощность – 100 л.с.; — частота вращения – 2800 об/мин; — максимальный крутящий момент – 33 кгс/м.

Тормозная система автомобиля

У грузового автомобиля ЗИЛ-164 применена пневматическая система тормозов. Она имеет устройство и конструкцию более сложную, чем гидравлическая, но зато обладает высокой эффективностью. Применяется она вследствие необходимости получения высоких тормозных усилий. Состоит система из воздушного компрессора, приводимого в движение от двигателя, баллонов для хранения сжатого воздуха и системы клапанов и трубопроводов. Для приведения в действие тормозной системы существует педаль с пневмоприводом. При нажатии на неё передаётся тормозное усилие на все колёса. Есть также и ручной трансмиссивный тормоз. Пневматические тормоза обладают отличной результативностью даже при незначительном нажатии на педаль. Это существенно улучшает эффективность управления автомобилем.

Таким образом, видно, что научная мысль конструкторов советской автопромышленности на месте не топталась.

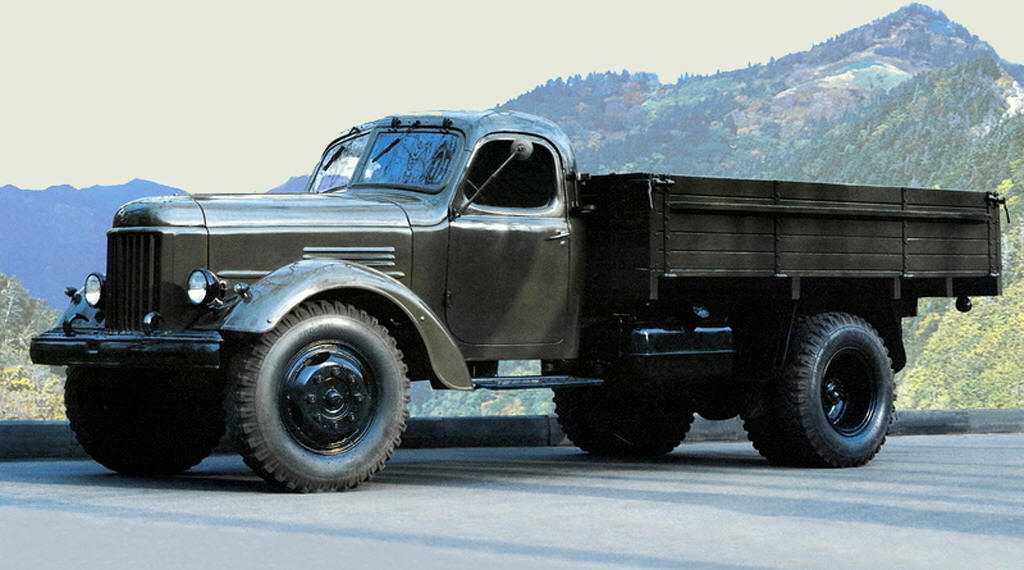

Фотографии ЗИЛ-164

ЗИС-164 технические характеристики
Годы производства	1957—1961
Завод изготовитель	ЗИЛ(Москва)
Колесная формула	4 х 2
Платформа	ЗИС-150
Число мест	3
Габариты ЗИЛ-164
Длина	6700 мм.
Ширина	2470 мм.
Высота	2180 мм.
Колесная база	4000 мм.
Колея передняя	1700 мм.
Колея задняя	1740 мм.
Дорожный просвет под передней осью	325 мм.
Дорожный просвет под задней осью	265 мм.
Радиус поворота	11 м.
Снаряженная масса	4500 кг.
Двигатель ЗИС-150
Марка	ЗИЛ-164
Тип	карбюраторный, четырёхтактный, рядный, нижнеклапанный
Рабочий объём	5555 см3
Максимальная мощность	97 л.с. при 2600 об/мин.
Число цилиндров	6
Клапанов	12
Порядок работы цилиндров	1-5-3-6-2-4
Клапаный механизм	SV
Диаметр цилиндров	101,6 мм.
Ход поршня	114,3 мм.
Степень сжатия	6.2
Максимальный крутящий момент	324 Н·м, при 1200 об/мин
Материал блока цилиндров	чугун
Материал ГБЦ	алюминий
Рекомендуемое топливо	А-66
Трансмиссия
Коробка передач	механическая, пятиступенчатая
Главная передача	двойная
Предаточное число ГП	7,63
Сцепление	двухдисковое, сухое, с механическим приводом.
Подвеска передняя	рессорная, с амортизаторами
Подвеска задняя	рессорная
Рулевой механизм	глобоидальный червяк с трёхребневым роликом.
Тормозная система	ножной тормоз колодочный, барабанного типа, на все колёса с пневматическим приводом
Ручной тормоз	дискового типа с механическим приводом на трансмиссию
Охлаждение	жидкостная, закрытая, с принудительной циркуляцией
Динамика
Максимальная скорость	70 км/ч
Расход топлива	27 л./100 км.
Ёмкость топливного бака	150 л.
Грузоподъёмность ЗИС-164	4000 кг.
Электрооборудование	12 V
Шины	260-20

Бункеровозы (системы Roll-Off)

Мусоровозы-бункеровозы также принадлежат к массовой коммунальной технике. Они отличаются как объемом перевозимых бункеров, так и способом их погрузки.

По способу погрузки они различаются на:

• автомобили с крюковым захватом (Hooklift), более известные у нас как «мультилифт» (по названию финского бренда, впервые появившегося еще во времена СССР);
• автомобили с тросовым механизмом погрузки;
• рамные (портальные).

Бункеровозы с крюковым захватом (Hook-Lift)

На автомобильном шасси устанавливается специальный гидравлический манипулятор. Обычно это консоль, изогнутая под прямым углом и снабженная на конце крюком. Такой механизм называется крюковым захватом.

Автомобили с крюковым захватом «мультилифт» приобрели большую популярность в виду своей универсальности. Они могут перевозить бункеры различной вместимости и конструкции (например, бункеры-накопители от пресс-компакторов), а кроме этого перевозить различное оборудование, предназначено для таких грузовиков (пакетировочные прессы, мобильные шредеры и т.д.). Крюковой захват позволяет полностью механизировать погрузочно-разгрузочные работы. Кроме этого, дополнительная опорная точка, создаваемая крюком, более жестко фиксирует бункер.

Бункеровозы с тросовым механизмом (On-Trux Roll-Off)

На автомобильное шасси устанавливается наклоняемая платформа, которая поднимается гидравлическим цилиндром. Кроме этого есть специальная лебедка с тросом, которая поднимает контейнеры на раму. Для того, чтобы погрузить контейнер необходимо наклонить платформу и зацепить контейнер крюком или петлей на конце троса лебедки. Затем лебедка подтягивает контейнер и поднимает на раму, одновременно платформа опускается. Для уменьшения трения под заднюю часть контейнера установлены ролики. Ролики есть также на платформе.

Разгрузка бункера производиться самосвальным способом путем наклона платформы. Бункер при этом остается закрепленным специальными фиксаторами или висит на тросе лебедки.

Автомобили с тросовым механизмом по сравнению с крюковым захватом проще и дешевле, но тросы могут оборваться в самый неподходящий момент, да и скорость работы их немного меньше, кроме этого требуется ручное крепление тросов. Тем не менее, благодаря тому, что рама позволяет поднять при разгрузке бункер на некоторую высоту, такие бункеровозы широко применяются на мусороперегрузочных станциях.

Рамные (портальные) бункеровозы

Первый советский бункеровоз подобного типа был разработан в 1964 году конструкторами-общественниками и назывался ЗИЛ-164AK. Кузов снимается или грузится при помощи качающихся рычагов с гидравлическим приводом. Бункер подвешивается к раме на цепях. Разгрузка может производиться самосвальным способом.

Рамные (портальные) бункеровозы предназначены для транспортировки бункеров до 8 куб.м. Это самые популярные мусоровозы, занятые вывозом крупногабаритного бытового мусора.

Еще одна особенность бункеровозов в том, что они могут составлять автопоезда. Второй бункер грузится на прицеп.

Элементы шасси

В эту часть грузовика входят механизмы, передающие механическое усилие двигателя на колеса. Также выполняет функции вождения автомобиля ЗИЛ-164 и обеспечения его движения.

В грузовике сцепление сухое, двухдисковое. А в модернизированной модели ЗИЛ 164А этот механизм стал однодисковым с периферийно расположенными пружинами. Сцепление нового образца было снабжено механическим приводом отключения.

Коробка передач пятиступенчатая с пятой передачей с повышающей передачей. Использовался при движении по хорошей дороге, так как имел низкое тяговое усилие. Зато благодаря пятой передаче можно было двигаться с большей скоростью, даже когда двигатель работал на средних оборотах.

Использование такого конструктивного решения на КПП ЗИЛ-164 позволило сэкономить не только топливо, но и ценный ресурс двигателя автомобиля. Шестерни постоянного зацепления с косыми зубьями были изготовлены для снижения шума, создаваемого при их работе.

Каркас изготовлен из стальных стрингеров переменного профиля. Имея швеллерное сечение, они скрепляются с поперечинами при помощи заклепок. Буксирные крюки и бампер крепятся к раме спереди. Сзади расположено буксировочное устройство, снабженное крюком и защелкой.

Передний мост представляет собой двутавровую балку, опирающуюся на раму посредством полуэллиптических рессор, концы которых закреплены на резиновых подушках на опорах рамы.

На первых моделях использовались поршневые амортизаторы, а затем на ЗИЛ 164А стали применять гидравлические амортизаторы. Они имеют телескопическую конструкцию и работают как на сжатие, так и на растяжение.

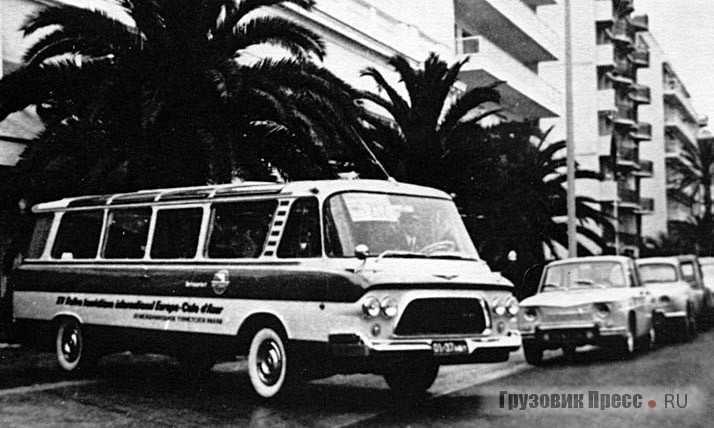

Французский триумф

В судьбе «Юности» звездный 1967 год мог стать и переломным. В начале мая Советский Союз впервые принял участие в ХVIII Международной автобусной неделе, проходившей во французском г. Ницца. Будучи крупнейшим в своей области специализированным мероприятием, она включала XV туристическое ралли из разных городов Европы в Ниццу, различные виды конкурсов и технические испытания автобусов. Наряду с ЗИЛ-118 интересы страны представляли ПАЗ-665 «Турист», ЛАЗ-699 «Турист» и ЛАЗ «Украина». Соперниками наших машин были самые именитые конкуренты со всего света.

Подготавливая «Юность» к столь престижным состязаниям, автозаводцы верили в свое детище, но что успех будет носить триумфальный характер, никто не мог даже предположить. Победителем ралли, завоевавшим главный большой приз Президента Французской республики (Севрскую вазу), был признан Интурист СССР за организацию и проведение маршрута ЗИЛ-118. За участие в этом же соревновании представителям ЗИЛа были присуждены бронзовая медаль Комиссариата по туризму и вымпел инициативного туристического комитета г. Ниццы.

В конкурсах и технических испытаниях участвовало 129 машин 50 фирм. «Юность» доказала, что может на равных бороться с любым соперником. В ее копилке оказались самые значимые награды. Большой приз конкурса – кубок Оргкомитета – машина получила по совокупности тягово-скоростных свойств, уровню внешнего шума и плавности хода. В конкурсе кузовов ЗИЛ-118 вместе с другими отечественными автобусами присудили серебряную медаль Французской федерации кузовостроения. Всего же наша машина увезла на родину 12 призов, это не удавалось ни одному отечественному автомобилю ни до, ни после «Юности».

Советским автобусом самым серьезным образом заинтересовались многие зарубежные компании. Западные бизнесмены быстро смекнули, какие выгоды может принести машина, не имеющая мировых аналогов. Но представителям Автоэкспорта в ответ на предложения приобрести крупные партии ЗИЛ-118 оставалось лишь разводить руками, ведь в наличии было всего 7 машин, построенных практически вручную.

Громкие успехи «Юности» и ее международное признание так и не привели к выделению средств на серийное производство. Хотя массовый выпуск автобусов мог бы заметно удешевить себестоимость и правительственных лимузинов.
