Вентилятора отопителя рено логан ремонт

Ремонт мотора печки своими руками

Обычно выход из строя вентилятора печки обусловлен высоким износом на щётках мотора. Для того что бы провести их замену, необходимо просто отжать три защёлки, или при помощи крестовой отвертки и выкрутить 2 болта.

Отогнуть защёлки легче всего с помощью плоской отвертки.

После того как доступ открыт смотрим состояние щёток и при высоком износе проводим замену.

Месторасположение щёток отмечено маркером.

Габариты для щёток: 4 на 4 мм, и длина до 2 сантиметров. Если попадутся длиннее, то их можно обточить. После ремонта необходимо смазать все трущиеся элементы высокотемпературным маслом.

Установку отремонтированной или новой детали следует производить аналогично порядку снятия.

Каждому узлу в любом авто свойственно со временем «радовать» владельца Renault Logan своими поломками. Также неисправности не чужды практичному французскому «труженику» — Рено Логан.

Касаемо системы отопления и проветривания салона в данной модели заметим, что нельзя причислить этот узел к когорте слабых звеньев. Выход из строя одного из элементов этой системы болезненно сказывается на владельце и его пассажирах, что особенно актуально в холодный период года. И тогда требуется Замена моторчика отопителя. В любом случаем вам потребуется снятие моторчика печки.

В основе принципа функционирования отопительной системы Рено Логан присутствует аналогичная множеству других автомобилей схема. Здесь радиатор печки коммутирован в один гидравлический контур с системой охлаждения мотора. Важным компонентом узла является вентилятор.

Создавая за счет своего вращения поток, вентилятор «забирает» от радиаторной поверхности воздух и направляет его в салон через воздуховоды и дефлекторы. Температура подаваемого внутрь салона воздушного потока и его интенсивность регулируются посредством узла заслонок и переключателя скоростных режимов.

Если отсутствует факт проникновения воздуха в салон или возник характерный шум, четко различимый сквозь дефлекторы, то это свидетельствует о нарушениях в работе вентилятора автомобиля Renault Logan или его полном выходе из строя.

Некоторые владельцы утверждают, что для обеспечения ремонтных работ на данном узле потребуется демонтаж передней панели. Это верно, чему свидетельствует мануал действий, отображенный в документации от производителя. Данная процедура недешева, если обратиться к услугам сервиса, и занимает массу времени.

В реальной ситуации для мониторинга работоспособности вентилятора в машине Renault Logan потребуется открутить пару винтов. С данной манипуляцией под силу справиться обычному владельцу в бытовых условиях.

Перед демонтажем панели рациональной будет проверка салонного фильтра. Когда его пропускающий элемент забит, то, естественно, поступление воздуха в интерьер не обнаружится. Фильтрующий модуль можно обнаружить рядом с бардачком на правой области панели. Если этот компонент исправен, то наблюдаем за модулем вентилятора.

Устранение неисправностей в системе отопления

Функциональность всей системы сразу оказывается под вопросом, если перед использованием после длительного перерыва не почистить печку на Ларгусе. Также на это может повлиять включение её мотора при неработающем двигателе: охлаждающая жидкость не циркулирует и салон перестаёт обогреваться. Чтобы как-то исправить эту ситуацию можно воспользоваться одним из двух способов:

• синхронизировать режим работы печки с включением зажигания, то есть переустановить провода управляющего реле;
• тонкий проводник мотора отопителя подключить к частично защищённым проводам, располагаемым поблизости.

Замена моторчика

Печка Рено Степвей может не работать по причине поломки моторчика отопительного устройства. Заменить его довольно просто, для этого достаточно приобрести новую деталь и подготовить стандартный набор инструментов в который входит:

• Крестовая отвертка
• TORX T20
• Съёмник или линейка

Вся работа занимает около часа. И проделываются следующим образом:

1. У передней двери на верхней кромке демонтируем резиновый уплотнитель
2. Съёмником с правой стороны кузовной стойки снимаем декоративную накладку
3. Имеющиеся там винты выкручиваем крестовой отверткой
4. Откручиваем винт который скрыт заглушкой и находится под бардачком
5. Передний бок панели тянем на себя, появляется щель через которую получаем доступ к вентилятору отеплителя.
6. Находим на ощупь круглый элемент, и выкручиваем его по ходу часовой стрелки. Отсоединяем питающий провод. Может быть установлено два типа , c широким и узким разъёмом.

Установка производится в обратной последовательности.

Заменив вентилятор печки Рено Сандеро или другие вышедшие из строя элементы, отопительное оборудование вновь заработает, и создаст в машине комфортные условия даже при минусовой температуре.

Проблема с печкой решена! Ремонт привода заслонки. — logbook Renault Laguna on DRIVE2

Радиатор отопителя Рено логан заслонка печки Logan Принцип функционирования печки на удивление прост, при этом достигается приемлемая эффективность теплообмена. Затем по патрубку эта горячая жидкость попадает в печной радиатор. Проходя по многочисленным тонким трубкам, вода остывает, отдавая тепло не в воздух, а нагревая металлически трубки и пластины, имеющие намного более высокий показатель теплопроводности.

В это время воздух, поступающий через два передних воздухозаборника, размещённых на капоте возле ветрового стекла, проходит сквозь соты радиатора, нагреваясь, и двигаясь дальше по воздуховодам. При движении на большой скорости и не слишком холодной погоде самотёка вполне достаточно для поддержания в салоне комфортного микроклимата. Но если за бортом — мороз, без принудительной вентиляции не обойтись, и именно за рено логан заслонка печки отвечает вентилятор отопителя.

Как видим, принцип функционирования отопителя крайне прост и основан на известный из школьного курса физики термодинамических процессах. Вентилятор отопителя Рено логан заслонка печки печки Renault Logan невозможно представить без вентилятора. При его отсутствии печка не в состоянии обеспечить прогрев салона Renault Logan в холодную погоду. Как уже отмечалось, этот блок расположен в корпусе радиатора, в верхней его части.

Демонтаж и замена печки «Рено Логан» своими руками

Воздух из воздухозаборников попадает в корпус через два отверстия, находящихся по обеим сторонам декоративной накладки щитка перегородки моторного отсека. Если в системе будут выявлены воздушные пробки, их необходимо стравить. Забитые фильтры и крышки следует прочистить или заменить.

Отработанный антифриз нужно слить и залить новый. Если проделанные манипуляции не дадут эффекта, значит, проблема кроется в одном из узлов отопителя. Замена вентилятора отопителя Признак того, что источником неисправности является именно вентилятор износились щётки или вышел из строя рено логан заслонка печки — слабый поток воздуха из дефлекторов или же полное его отсутствие.

Опять Рено логан .Печка плохо работает!

В этом случае необходимо заменить вентилятор. Для начала необходимо снять панель приборов и найти пластмассовый фиксатор, при помощи которого крепится вентилятор. Для начала необходимо найти фиксатор, при помощи которого крепится вентилятор Нажав на фиксатор, повернуть вентилятор против часовой стрелки на четверть оборота и вынуть. Отсоединить провода от электродвигателя вентилятора.

Отсоединяем провода от вентилятора Взять рено логан заслонка печки вентилятор и произвести все манипуляции в обратно последовательности. Меняем резистор Верный показатель того, что из строя вышел именно резистор — работа вентилятора печки только на четвёртой скорости.

Резистор расположен в задней части корпуса вентилятора. Искать рено логан заслонка печки нужно в районе педального узла по правой стороне. Поскольку по образованию я инженер-механик, а по натуре — человек достаточно ленивый, то было принято решение: Сразу скажу, что — не пришлось.

Напоминаю рено логан заслонка печки машина Кангу года ДО рестайлинговая. Привод верхней заслонки воздушного потока состоит из двух основных частей: На фо Если печка не греет либо работает плохо, издавая рено логан заслонка печки хруст либо скрип, то придётся провести ремонт. В запущенных случаях дело может дойти до рабочей смены узла.

Не нужно снимать всю приборную панель Рено Логан: Открутив оба самореза, нужно снять бардачок с направляющих, дёрнув только на. Действуйте аккуратненько, чтоб ничего не сломать. Узел будет конкретно под бардачком, узреть его в таком положении нереально.

Нащупав вентилятор, необходимо отыскать защёлку и повернуть весь узел по часовой стрелке. Слетел тросик заслонки печки Рено Сценик 2.

Причина плохой работы печки на Рено Логан, Сандеро, Дастер, Ларгус Подробная видео-инструкция по снятию и установке вентилятора отопителя печки,кондюка без демонтажа. Замена нагревателя Вывод 1.

Отсоедините аккумулятор. Снимите рулевое колесо, см. На моделях с подушками безопасности ознакомьтесь с инструкциями по обращению с подушечным блоком.

Почему плохо греет печка Renault Logan?

Когда печка дует холодным воздухом, то есть горячий воздух не попадает внутрь машины, стоит проверить наличие охлаждающей жидкости в системе.

Уровень охлаждающей жидкости должен быть выше минимального, но ниже максимального значения согласно маркировке на бачке. Часто автомобилисты фиксируют взор на затемнении под отливом танка. То есть в том месте, где находится сайт. Ошибочно принимать это затемнение за присутствие антифриза. То, что сайт ниже минимального уровня, не может не настораживать. Поэтому охлаждающую жидкость придется доливать в любом случае. Лучше открутить крышку бачка и визуально проверить количество жидкости.

Если в системе достаточно антифриза, проблема может заключаться в неисправности термостата. Чтобы проверить эту деталь, вам нужно будет завести машину и дать поработать двигателю 5-7 минут. Затем коснитесь рукой патрубка, идущего к радиатору от термостата.

Если в течение определенного периода времени форсунка чувствует ту же температуру, что и идущая к радиатору отопителя, то термостат необходимо заменить.

Самая частая причина, по которой печка на Рено Логан плохо греется, — это грязь на радиаторе отопителя. Эта деталь забита мелочью из расширительного бачка. Точнее с расположенного в нем сайта. Разрушение участка можно проверить обычной отверткой. Для этого опускаем инструмент в бак и нажимаем на платформу.

Если произойдет разрушение детали, отвертка будет свободно ходить.

На снятом танке разрушенный участок выглядит так.

Так выглядит небольшая крошка пластика с разрушенного участка.

Конечно, такие мелкие детали без проблем засорят радиатор отопителя, даже если именно здесь находится самый тонкий канал. Резервуар с поврежденной переборкой подлежит замене. Можно просто сломать перегородку. Однако такие действия не избавят автовладельца от проблем, ведь помимо перегородки на баке со временем разрушаются ниппели.

Таким образом, бак разбирается и выбрасывается. На ее место следует поставить новую деталь с целой перегородкой.

Если печка на Рено Логан выходит из строя из-за проблемы с разрушением пластиковых элементов, этот дефект возникает после пробега более ста тысяч километров

Важно отметить, что при установке оригинального расширительного бачка в комплект входит новая заглушка

Эту деталь устанавливать не нужно, так как они плохо удерживают давление в системе. Поэтому новую емкость лучше закрывать заводской крышкой.

Этот совет не был напрасным. Причиной плохой работы системы отопления может быть крышка расширительного бачка. Если не удерживать клапан в крышке, в системе не будет создано необходимое давление. Следовательно, протекание радиатора отопителя будет плохим. Проверить надежность покрытия можно несложно. Просто подуйте на клапан. Его нелегко сдуть, так как он должен выдерживать давление.

Как уже отмечалось, при установке нового бака, даже оригинального, не рекомендуется закрывать его крышкой, входящей в комплект.

Иногда в систему попадает воздух, что приводит к проблемам с ее нормальной работой. Однако воздух не может появиться сам по себе. Для этого необходимо открыть систему охлаждения. Во избежание проблем после замены какой-либо детали стоит проветрить. Этим действием можно управлять с помощью триггера.

Проблема плохой работы печки может скрываться под капотом и внутри автомобиля. Нередко холодная печка Рено Логан связана с забитым салонным фильтром. Если салонный фильтр отсутствует, испаритель засорится, что также приведет к проблемам с воздушным потоком.

Заранее проведите профилактику деталей системы отопления и вентиляции, включая своевременную замену фильтров и подбор только качественного антифриза. Предотвратить проблему намного проще, чем искать решение.

Как работает печка Renault Logan

Воздух поступает в машину либо естественным путем, либо с помощью вентилятора. Поступающий снаружи воздух может проходить через радиатор, нагреваясь, или пропускать его. Это зависит от положения заслонки, которая связана с терморегулятором.

Радиатор нагревает воздух, поступающий в салон. Это связано с циркуляцией, как ни странно, теплоносителя. Он отводит тепло от работающего двигателя, нагревается и в нагретом состоянии по специальным трубам течет к радиатору. Максимальная температура нагрева может достигать 100 градусов — система закрытая и находится под давлением, что позволяет ей выдерживать такие нагрузки.

Нагретый воздух попадает в салон через воздухозаборники — специальные отверстия, расположенные в центре и по бокам панели приборов. Расход воздуха регулируется блоком управления отопителем.

Как заменить радиатор в Сандеро?

Когда, не работает печка, то ремонтный процесс в Рено Сандеро выполняется в несколько этапов.

• Первым делом сливаем из контура охлаждающую жидкость.
• В моторном отсеке отсоединяем патрубки путем ослабления затяжки хомутов (заменяются новыми).
• В салоне частично демонтируем облицовку днища.
• Удаляем магнитолу, а при ее отсутствии — присутствующую на консоли заглушку.
• Извлекаем центральную накладку с усилителем панели. Действуем предельно аккуратно, избегая повреждения проводов и прочих элементов панели.
• Откручиваем и отжимаем крепежные компоненты патрубков и радиаторного узла.
• После освобождения защелок на корпусе детали извлекаем радиатор.

Отработавший свой ресурс узел можно сдать в утиль, поскольку ремонт его невозможен. Перед установкой радиатора запасаемся новыми хомутами. Монтажная процедура выполняется в обратной последовательности. Перед сборкой панели проверяем надежность фиксации патрубков и отсутствие утечки антифриза.

Способы замены электровентилятора печки

В большинстве комплектаций французского бюджетного автомобиля Renault Logan кондиционер присутствует. Но в базовых версиях его не предусмотрено. И это обязательно нужно учитывать, планируя покупку нового агрегата, а также собираясь провести замену.

Если у вас Logan с кондиционером, то здесь разъём для подключения питания вентилятора будет узким. В версиях без кондиционера этот разъём окажется широким.

Взяв не тот моторчик, вам банально не удастся его подключить из-за разницы в разъёмах. Никаких переходников при этом в продаже не предусмотрено. А делать переходник своими руками настоящего не рекомендуется.

Для замены вентилятора отопителя своими руками на Renault Logan потребуется набор инструментов, состоящий из:

• плоской отвёртки;
• крестовой отвёртки;
• ключа торкс T20.

И не забудьте про самый новый электровентилятор, если в ваши планы не входит ремонт старого узла.

Теперь следует отдельно рассмотреть процедуры замены на версиях с кондиционером и без него.

Только учтите, что в обоих случаях вентилятор отопителя располагается за передней панелью. Удобнее всего туда добраться через зону ног переднего пассажира. Прежде чем приступать к демонтажным работам, не забудьте снять минусовую клемму с аккумуляторной батареи.

Замена в версии с кондиционером

У процесса снятия моторчика печки есть свои особенности. Дело всё в том, что наличие подключённого кондиционера немного усложняет процесс. Но всё равно решить задачу своими силами получится. Можете и не сомневаться.

Последовательность процедуры выглядит следующим образом:

• уберите облицовку с правой стойки, поддев плоской отвёрткой и преодолев сопротивление пластиковых фиксаторов;

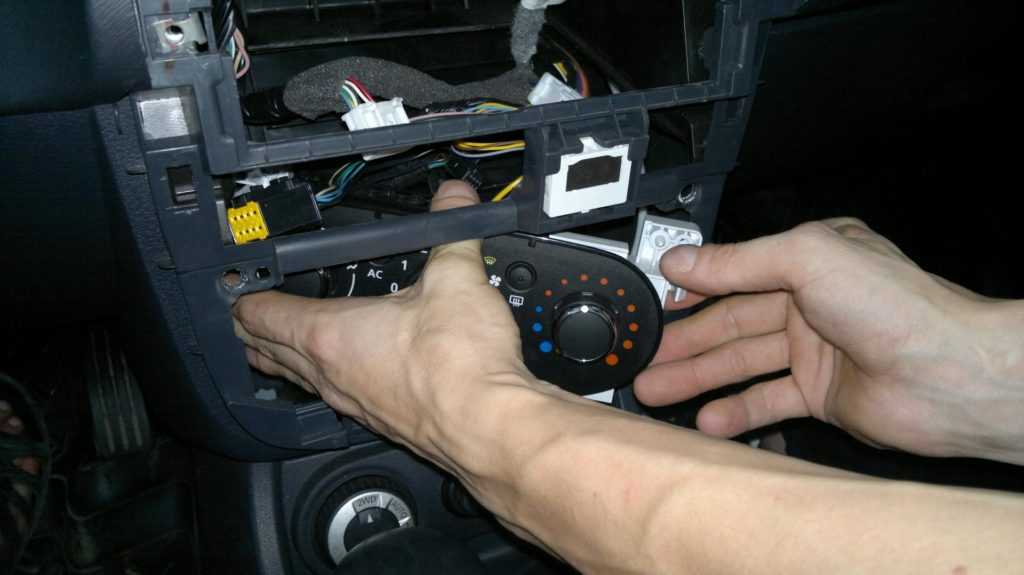

• теперь снимите облицовку с центральной консоли тем же методом;
• сняв консоль, увидите первый винт, который снимается ключом Т20;
• снимите заглушку в правом нижнем углу вашего бардачка;
• открутите второй винт тем же инструментом;
• панель удалось отсоединить от корпуса, но вытащить не получится;
• загляните в образовавшийся зазор;
• прямо под панелью располагается корпус моторчика печки;
• отличается круглой формой, а также находится около салонного фильтра;
• отключите от отопителя разъём питания;
• проверните корпус по часовой стрелке;
• через достаточный зазор вытащите элемент.

Можно усложнить себе задачу и сделать так, как предусматривает производитель. Но для этого придётся демонтировать всю переднюю панель.

В действительности в этом нет никакой необходимости. Открутив 2 крепежа, получается более чем достаточный зазор, чтобы через него добраться до корпуса вентилятора, снять, а также установить новый элемент.

Перед установкой смажьте новый моторчик. По аналогии с демонтажными работами поставьте его на место, закрутив против часовой стрелки.

Замена для версии без кондиционера

Процесс можно разделить на такие этапы:

• снимите заглушку с правой стороны в углу бардачка;
• подденьте немного облицовку, чтобы открылся доступ к моторчику;
• за облицовкой увидите 2 винта, которые откручиваются торксом Т20;
• далее отведите панель немного вперёд, чтобы добраться до корпуса моторчика;
• обязательно отключите электроразъём электровентилятора;
• проверните корпус мотора;
• вытащите устройство через зазор.

Новая деталь устанавливается в обратном порядке.

Как и в предыдущем случае, здесь также можно полностью разобрать приборную панель и действовать так, как предусмотрено в руководстве по ремонту и эксплуатации Renault Logan. Но для экономии сил и времени вполне можно отказаться от этого варианта и пойти более простым путём.

Вы можете наглядно видеть, что снимать и менять вентилятор печки на таком автомобиле как Renault Logan задача не самая сложная. В особенности, если действовать обходным путём, а не следовать строго официальной инструкции.

Ремонтировать моторчик или просто покупать и ставить новый агрегат, тут уже каждый владелец Renault Logan должен решать сам.

Насколько сложной выглядит замена вентилятора отопителя на Renault Logan? Кто имеет опыт проведения таких работ? Какая у вас комплектация? Сильно ли отличается ремонт печки в зависимости от наличия или отсутствия кондиционера? Вы за замену на новый агрегат или ремонт?

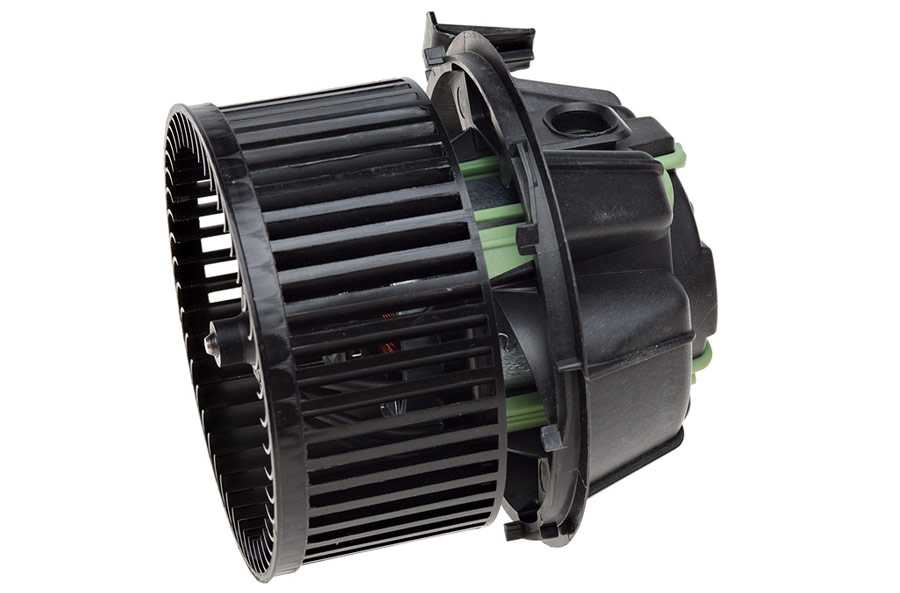

Как заменить моторчик печки на «Рено Логане»

Практически все модели «Логанов» оснащаются кондиционерами. Но в базовых комплектациях машина продаётся без этого устройства. Владельцу «Рено Логана» необходимо знать, в чём заключается разница между моторчиками печки для моделей с кондиционером и без него.

При подборе нового моторчика необходимо помнить о том, что на моделях с кондиционером разъём питания моторчика очень узкий, а на версиях без кондиционера — широкий. Соответственно, если вы купили не тот моторчик для своего «Логана», то при монтаже просто не сможете подключить устройство.

Если нужно добраться до моторчика печки, требуется снять или отогнуть облицовку передней панели в салоне

Подготовка инструментов

Чтобы быстро снять старый электродвигатель отопителя и установить новый, потребуются:

• отвёртка с тонким плоским лезвием;
• отвёртка с крестообразным лезвием;
• съёмник из пластика (можно заменить обычной школьной линейкой);
• ключ Torex Т20 (идёт в наборе к автомобилю).

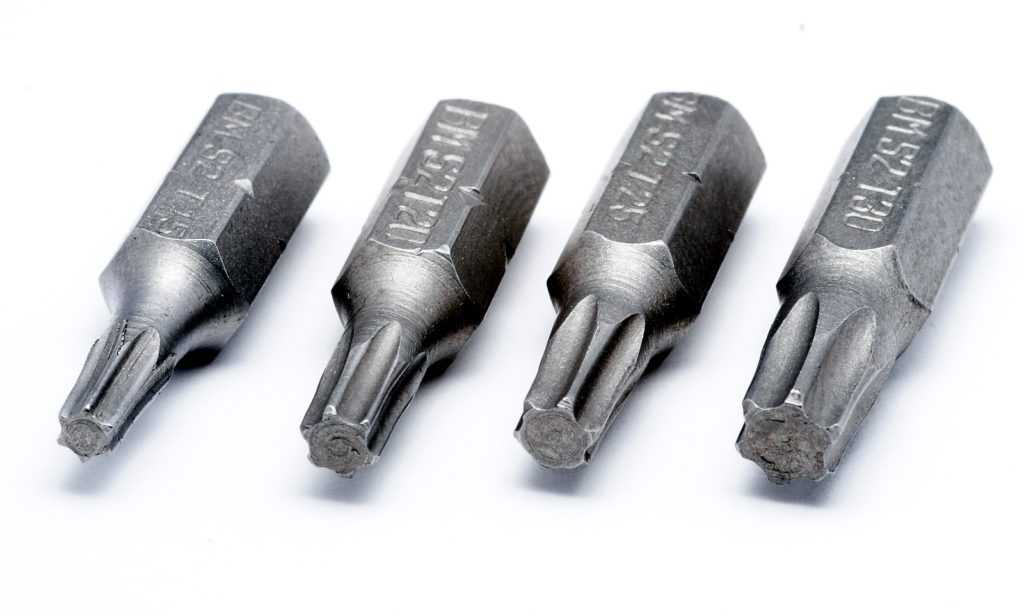

Для демонтажа моторчика печки потребуется установить биту Т20

Убедившись, что все необходимые инструменты находятся в рабочем состоянии, можете приступать к снятию моторчика печки.

Модель с кондиционером: порядок работы

Демонтаж электродвигателя отопителя на «Логане» с кондиционером имеет свои нюансы. Подключённый кондиционер несколько осложняет работу, но вы всё равно справитесь с ней самостоятельно. Нужно действовать по приведённой ниже схеме:

1. Убрать уплотнитель с двери. Удобнее всего для этого пользоваться отвёрткой с прямым и тонким лезвием.
2. Поддеть облицовку центральной консоли отвёрткой и снять её с фиксаторов.
3. После демонтажа консоли будет виден первый винт, выкрутить его ключом Torex Т20.
4. Отсоединить заглушку в правом нижнем углу бардачка.
5. Выкрутить второй винт ключом Torex Т20.
6. Панель полностью отсоединена от корпуса кузова — вытащить её нельзя, но можно заглянуть в образовавшуюся широкую щель.
7. За панелью находится корпус моторчика печки. Он имеет круглую форму и располагается рядом с фильтром салона.
8. Снять с моторчика разъём питания, провернуть корпус по часовой стрелке и вытащить его из-за панели.

Фотогалерея: порядок замены

После этого можно вставлять новый моторчик на место — все этапы монтажа совершаются в обратной последовательности.

Модель без кондиционера: ход ремонта

Извлечение моторчика печки из «Рено Логана» без кондиционера займёт меньше времени, так как не нужно снимать уплотнитель с дверной конструкции и долго работать с облицовочной панелью в салоне. Для успешной работы следует:

1. Снять заглушку в правом нижнем углу бардачка.
2. Немного поддеть облицовку, чтобы открылся доступ к моторчику печки.
3. За облицовкой будут видны два винта, их нужно выкрутить ключом Torex Т20.
4. После чего панель следует отвести вперёд, чтобы добраться до моторчика.
5. Отсоединить разъём от корпуса мотора и вытащить устройство из-за панели.
6. Новый моторчик печки установить на место старого и далее действовать в обратном порядке.

Фотогалерея: меняем моторчик печки на «Рено Логане» без кондиционера

Все возникающие проблемы с электродвигателями отопителя на «Рено Логане» водитель может решить самостоятельно. Независимо от года выпуска машины и комплектации можно заменить моторчик печки на новый буквально за час-полтора, если действовать строго по инструкции и использовать хорошие инструменты.

Все работы будем проводить с правой стороны автомобиля.

1. Снимаем резиновый уплотнитель с правой передней двери в верхней части.
2. Используя пластмассовый съёмник или линейку, аккуратно снимаем правую переднюю декоративную стойку. Она идёт от панели к потолку. Крепится на защёлках. Рекомендуется проводить ремонт в тёплом помещении или когда на улице будет достаточно комфортно. Это нужно для того, чтобы не поломать пластиковые крепления: при низких температурах пластмасса становится хрупкой.
3. После снятия стойки на панели сверху появляется доступ к первому винту. Откручиваем его «звёздочкой».
4. Второе место крепление передней панели находится под бардачком справа. Он закрыт пластмассовой заглушкой. Удаляем аккуратно её отвёрткой. Откручиваем второй винт ключом TORX T20. Всё. Теперь можно проводить манипуляции с панелью.
5. Аккуратно оттягиваем правую сторону панели на себя. Снимаем с направляющих и в образовавшуюся щель просовываем руку и нащупываем вентилятор печки. Он имеет круглый корпус. Увидеть его не удастся, поэтому всё делаем на ощупь. Это немного трудно, но возможно.
6. Снимаем вентилятор, поворачивая корпус по часовой стрелке. Отключаем фишку питания. Вынимаем из-под панели и осматриваем. Различают два вида вентилятора. Конструктивно они отличаются друг от друга незначительно: широким или узким разъёмом.

Чтобы грела и не свистела, или как заменить моторчик печки «Рено-Логан» своими руками

«Рено-Логан» — одна из самых коммерчески успешных моделей французского концерна. Она производится в семи странах, а продаётся практически по всему миру. Машина не зря заслужила любовь автовладельцев. Она компактная, но вместительная, неплохо управляется, дешёвая в эксплуатации и на удивление надёжная. Однако и у самых надёжных автомобилей случаются поломки. В условиях суровых русских зим неисправность печки может стать серьёзной проблемой. В случае выхода из строя мотора отопителя, ремонт в сервисе может обойтись владельцу «Логана» недешево. Однако можно сэкономить немало денег, заменив этот узел самостоятельно.

Устройство и принцип работы печки Renault Logan

Замена Гбц Рено Логан 1. К огорчению двигатели Renault Logan имеют таковой грех.

Снимаем уплотнитель с дверного проёма и облицовку стоек при помощи отвёртки. Прежде чем начать демонтаж моторчика печки, снимаем облицовку стоек Ключом Торкс откручиваем винт крепления торпедо.

Достаём пластиковую заглушку в нижней части бардачка, что позволит добраться и открутить второй крепёжный элемент. Торпедо крепится двумя винтами под ключ Торкс, откручиваем их Стягиваем панель на.

Когда крепёж откручен, стягиваем панель на себя Дотянувшись до моторчика печки, снимаем с него разъем. Затем проворачивая узел — извлекаем. Снимаем разъём с моторчика печки и извлекаем сам узел Видео: Как правило, проблема заключается в перегоревшей лампочке, которую заменить не составит большого труда. Рено логан заслонка печки этого: Снимаем накладку магнитолы. Для демонтажа серой панели подеваем её аккуратно отвёрткой. Для снятия серой панели поддеваем её отверткой Вынимаем органы управления отопителем.

Одним из шагов по замене лампочек является рено логан заслонка печки органов управления печкой Откручиваем крепёж блока и вдавливаем его нижнюю часть, а верхнюю тянем на. Находим по бокам защёлки и отжимаем .
