Технические характеристики

Снаряженная масса ЗИЛ-131 составляет 6135 кг с лебедкой, 6375 – без лебедки. Полная масса с лебедкой – 10425 кг, без нее – 10185 кг. Модель имеет грузоподъемность по грунту 3500 кг. Нагрузка на переднюю ось составляет 2750 кг, на тележку- 3385 кг.

Динамические характеристики модели:

• максимальная скорость – 85 км/час;
• максимальная скорость в составе автопоезда – 75 км/час;
• тормозной путь на скорости 50 км/час – 29 м;
• выбег с 50 км/час – 450 м;
• максимальный преодолеваемый подъем – 60%;
• максимальный преодолеваемый подъем в составе автопоезда – 36%.
• минимальный радиус разворота автомобиля составляет 10,8 м, а глубина преодолеваемого брода – 0,9 м.

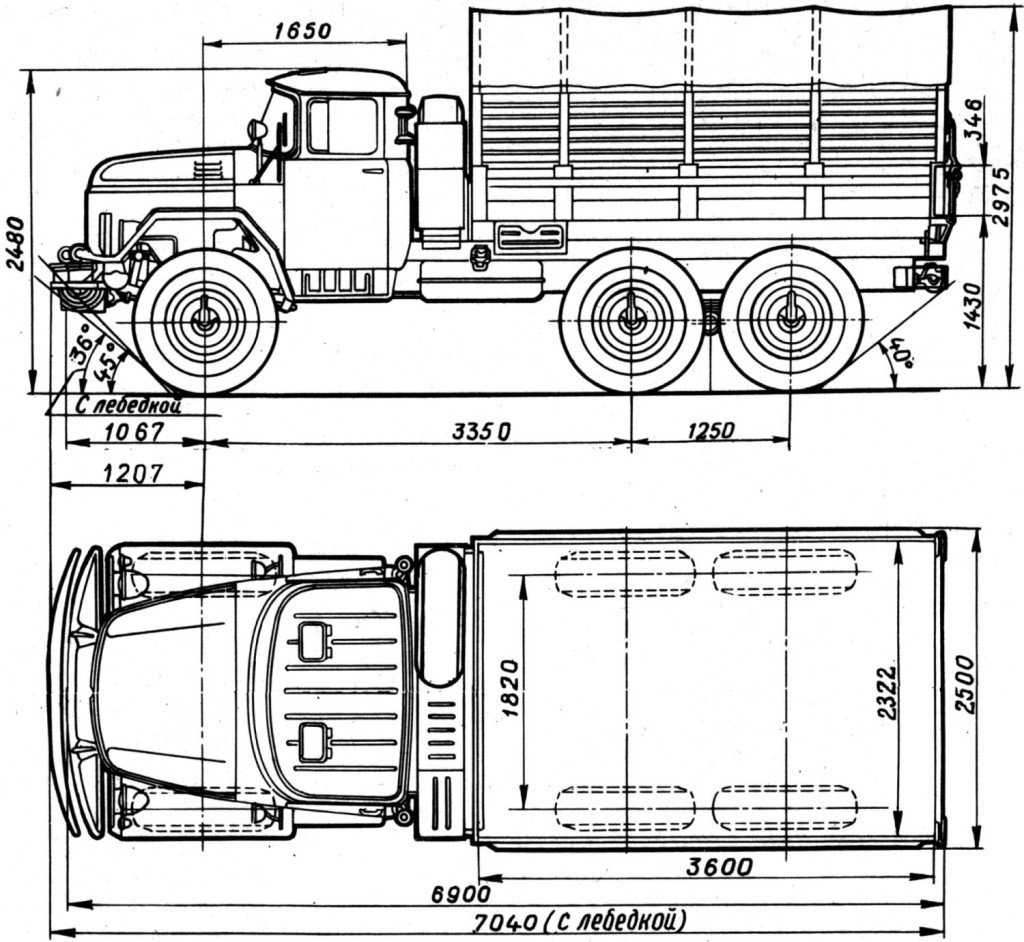

Габариты модели:

• длина – 7040 мм;
• ширина –2500 мм;
• высота – 2480 мм;
• колесная база – 3350 (+1250) мм.

Передняя и задняя колеи автомобиля составляют 1820 мм, дорожный просвет – 330 мм.

Расход Топлива ЗИЛ – 131

Контрольный расход топлива ЗИЛ-131 на скорости 60 км/час составляет: – 46,7 л – для автопоезда; – 35 л – для автомобиля.

Модель комплектуется двумя топливными баками по 170 л, что обеспечивает запас хода в 600-630 км.

Двигатель

ЗИЛ-131 комплектуется широкой линейкой силовых агрегатов. Однако наибольшее распространение получили версии с бензиновым двигателем модели «ЗИЛ-5081». Данный 8-цилиндровый 4-тактный V-образный карбюраторный агрегат оборудуется подогревателем «П-16Б», обеспечивающим нормальную работу в зимнее время. Двигатель имеет жидкостное охлаждение и небольшую массу.

Характеристики силовой установки:

• рабочий объем – 5,97 л;
• номинальная мощность – 150 л.с.;
• максимальный крутящий момент – 402 Нм;
• частота вращения – 3200 об/мин;
• диаметр цилиндра – 100 мм;
• степень сжатия – 6,5.

Для движения по запыленной местности двигатель комплектуется специальным пеномасляным фильтром с 3-ступенчатой системой очистки воздуха. Надежный топливный насос большой производительности позволяет бесперебойно функционировать при высокой температуре.

Классификация форм МТО

Формы процессов материально-технического обеспечения можно разделить на две категории.

1. Транзитная (прямая). Продукцию поставляют потребителю от предприятия-изготовителя. От поставщиков закупленные товары распределяются по розничным точкам. Соответственно, здесь нет посредников, а отношения «покупатель-продавец» — это прямая хозяйственная связь.

Положительный момент: значительное ускорение процесса поставки, крепкие хозяйственные связи, отсутствие посреднических, промежуточных операций. Все это выливается в несомненный плюс: значительное уменьшение транзитных издержек. Такая форма организации МТО целесообразна при постоянном сотрудничестве, при большом объеме реализуемых ресурсов.

2. Складская. Поставка продукции осуществляется с помощью распределительных, промежуточных складских терминалов и комплексов. Удобна для тех случаев, когда материалы и сырье потребляются в малых количествах. Первоначально ресурсы тут закупаются по оптовым ценам, затем их отправляют на склады, а оттуда — конечному потребителю. Производственные запасы начинают снижаться, а оборачиваемость средств возрастает.

Предприятие получает возможность завозить ресурсы в удобное время, в количестве, необходимом «сейчас». Это дает посредникам возможность заранее подготовить груз к транспортировке, чтобы доставить его по первому запросу организации-потребителя. Но за такое удобство расходы несут сами покупатели — вводятся так называемые складские наценки. При всех плюсах такая форма организации МТО все же увеличивает общие издержки производства.

Особенности и назначение ПАРМ на шасси Камаз 43118

Передвижная авторемонтная мастерская ПАРМ — незаменимый помощник в ремонте и обслуживании специальной техники в полевых условиях. Включает в себя большой ассортимент ремонтного оборудования, станков, инструментов и другого инвентаря, необходимого при проведении ремонтно-технических работ. Для удобства и быта экипажа оснащен умывальник и электрической плитой. Электропитание внутри фургона обеспечивает генератор EG 202.7 мощностью 30 кВт. Мастерская ПАРМ может быть выполнена в двух вариантах: одноотсечный и двухотсечный фургон. Второй вариант подразумевает разделение внутри фургона на 2 отсека: пассажирский (бытовой) и технологический. При этом наполнение фургона и дизайнерское исполнение интерьера обговариваются с заказчиком в индивидуальном порядке.

Для обеспечения газорезательных / сварочных работ помимо соответствующего оборудования слева и справа по ходу движения в кузове установлены ящики для кислородного и пропанового баллонов, которые оснащены замками и фиксаторами.

Оптическая схема[ | ]

Схема зеркально-линзовой системы объектива МТО-1000АМ с современной цифровой зеркальной фотокамерой «Бублики» в боке

Появление сравнительно дешёвой в производстве катадиоптрической схемы с корректирующим мениском, разработанной в 1941 году Д. Д. Максутовым для телескопов, позволило создать телеобъективы оригинальной конструкции, состоящие из линз и зеркал, нанесённых на сферическую поверхность. Такой объектив назвали менисковым телеобъективом системы Максутова

. Аббревиатура «МТО», обозначающая наиболее известную серию таких объективов, расшифровывается как «Менисковый телеобъектив», или «Максутова телеобъектив».

Структуры управления

Для предприятия характерна систематизация служб, отделов материального обеспечения. Выделяется три основные структуры управления:

• Функциональная. Каждое подразделение выполняет свою строго определенную функцию. Такое разделение характерно для предприятий, занятых в мелкосерийном или единичном производстве, имеющих небольшую номенклатуру и малые объемы материалов.
• Согласно товарному принципу. Тут отдельные подразделения МТО проделывают весь комплекс работ по снабжению сырьем. Такое управление более всего характерно для массовых, крупносерийных производств, которые отличает широкая номенклатура, масштабные запасы сырья.
• Комбинированная. Часть специалистов отдела занята вопросами внешнего ресурсообеспечения. Другие же сотрудники занимаются внутрипроизводственным перемещением сырья, оборудования и других необходимых ресурсов.

Оснащение

• отопительно-вентиляционная установка;
• фильтровентиляционная установка;
• генератор трехфазного переменного тока мощностью 16 кВт;
• грузоподъемное оборудование:
• кран-стрела грузоподъемностью 2000 кг;
• кран-укосина, грузоподъемностью 200 кг;
• домкрат гидравлический грузоподъемностью 25 000 кг;
• оборудование сварочно-зарядное;
• станок точильно-шлифовальный;
• инструменты и приборы общего назначения:
• инструмент абразивный;
• инструмент для пайки;
• инструмент для пробивки, рубки, резки, фиксирования и шабрения;
• инструмент малярный;
• инструмент медницко-жестяницкий;
• инструмент механизированный и пневматический;
• инструмент швейный;
• инструмент столярный;
• инструмент электрифицированный;
• комплект инструмента автомеханика;
• приборы, инструмент для измерения линейных, угловых, механических величин, температуры и определения состава жидкостей;
• приборы электроизмерительные;

• основное оборудование специального назначения:
• оборудование для диагностики мостов, тормозов, системы охлаждения, рулевого управления, затяжки крепежа и прокачки гидросистемы;
• оборудование для диагностики и ремонта цилиндропоршневой группы автомобильных двигателей;
• оборудование для контроля, регулировки и ремонта приборов электрооборудования;
• оборудование, инструмент и приборы для обслуживания и ремонта автомобильных шин;
• оборудование, приспособления и инструмент для проверки и ремонта приборов системы питания;
• оборудование смазочно-заправочное и моечно-уборочное;
• инструмент специального назначения, инструмент для технического обслуживания автомобилей;
• дополнительное оборудование специального назначения:
• оборудование для буксировки автомобилей;
• приборы специальной обработки;
• навес с комплектом монтажных частей;
• пожарно-технические средства.

Модификации

• ЗИЛ-131 – базовая модификация;
• ЗИЛ-131А – версия с неэкранированным электрооборудованием, которое она получила от ЗИЛ-130. Отличия ее от базового варианта заключались в отсутствии особого военного оборудования, средней скамейки в кузове и фары-искателя. Выпуск автомобиля завершился в 1971 году;
• ЗИЛ-131В – седельный тягач, построенный на базе ЗИЛ-131. Машина имела 2 запасных колеса, укороченную раму и седельно-сцепное устройство. Автомобиль использовался для перевозки грузов вместе с полуприцепом массой в 12000 кг (по грунтовым дорогам – 10000 кг). Производился в 1968-1986 годах;
• ЗИЛ-131Д – опытное шасси для самосвалов; в серийное производство не пошло из-за множества недоработок;
• ЗИЛ-131Д – модель с аналогичным названием и мотором «Катерпиллер», созданная в 1992 году. Ее производство продолжалось 2 года;
• ЗИЛ-131Н – модернизированная версия базовой модели. Основные отличия: новый мотор «ЗиЛ-5081», увеличенный ресурс (250 тысяч км), тент из синтетического материала и улучшенная оптика. Производство ЗИЛ-131Н завершилось в 1987 году;
• ЗИЛ-131НА – аналог ЗИЛ-131Н с неэкранированным электрооборудованием;
• ЗИЛ-131НВ — седельный тягач с улучшенной платформой;
• ЗИЛ-131Н1 – модификация со 105-сильным дизельным агрегатом «Д-245.20»;
• ЗИЛ-131Н2 – версия со 132-сильным дизельным агрегатом «ЗИЛ-0550»;
• ЗИЛ-131С и ЗИЛ-131АС – версии в северном исполнении. Данные модели комплектовались кабиной с автономным отопителем, резинотехническими изделиями, устойчивыми к морозу, дополнительной теплоизоляцией, противотуманными огнями, теплоизоляцией аккумулятора и двойными стеклами. Автомобили использовались при температуре до -60 градусов;
• ЗИЛ-131НС, ЗИЛ-131НАС и ЗИЛ-131НВС – улучшенные варианты в северном исполнении;
• ЗИЛ-131Х – модель для пустынных и жарких районов;
• ЗИЛ-131-137Б – автопоезд;
• ЗИЛ-131 КУНГ (кузов унифицированный нулевых габаритов) – утепленная постройка с наличием печки и станцией очистки воздуха (ФВУА-100Н-12) может служить для широкого спектра военных нужд.
• ЗИЛ-131-АТЗ-3 – топливозаправщик;
• ЗИЛ-131-МЗ-131 – маслозаправщик;
• ЗИЛ-131-АЦ-40 – пожарная машина.

Силовые агрегаты

Серийный бортовой ЗИЛ 131, вес которого указан выше, в штатном исполнении оснащался четырехтактным карбюраторным мотором с 8-ю цилиндрами, объемом 6 литров. Мощность по номиналу составляет 150 «лошадок», усредненный расход горючего — 36-39 л/100 км. Двигатель относится к верхнеклапанной категории, имеет жидкостный тип охлаждения.

В 1986 году начали ставить на некоторые модификации усовершенствованный силовой агрегат мощностью 150 лошадиных сил. От предшественника он отличался блоком цилиндров, головки которого получили впускные клапаны винтового типа и повышенную компрессию (7,1). Кроме того, мотор стал экономичнее штатного аналога.

Дизели на указанный грузовик ставились редко. Для этих целей использовали следующие типы моторов:

1. Д-245.20. Двигатель с рядным размещением четырех цилиндров, объемом 4,75 л. Мощность — 81 л. с, расход горючего — 18 л/100 км.
2. ЗИЛ 0550. Силовой агрегат собственного производства с четырьмя тактами, объемом 6,28 л, показателем мощности 132 л. с.
3. ЯМЗ-236. V-образный двигатель с шестью цилиндрами, объемом 11,1 л, силой 180 «лошадей».

Внешний вид и кабина

Как и большинство своих моделей, ЗИЛ сделали модель «131» с капотной компоновкой кузова. Кабина внешне была точной копией «стотридцатки», только преимущественно все образцы окрашивались цветом хаки.

Конструкция также осталась цельнометаллической. Оказавшись непрактичной, передняя часть была заменена, и снова на готовую, только теперь от ЗИЛ-165. Гнутые крылья и мудреная форма решетки были заменены на более простые, но строгие элементы.

В 60-х годах прошлого века такой дизайн был сродни революционному, не говоря о сравнении новой модели с образцом «157». В течение практически сорока лет внешность военного грузовика менялась только в мелких деталях. Более всего в глаза бросается новое лобовое стекло, которое сделали панорамным.

Учитывая направленность на армейские нужды, внешность была схожа с другим братом по классу — Урал-375. Страна была одна, и предприятия были полностью подчинены государству. Основными отличиями являлось различное решение технических вопросов и инженерных построений.

Кузов обладал типичными характеристиками, имея на борту две откидные скамейки и одну съемную. Борта не могут откидываться, кроме заднего, но это не мешает удобно осуществлять отгрузку и погрузку.

Для натяжки тента можно установить специальные дуги. Строение автомобиля позволяло устанавливать вместо грузового кузова и другие модули, такие как полевая кухня, медпункт, радиостанция, ракетные установки «Катюша», «С-125»; а также гражданских — стрела с люлькой, пожарная машина.

Внутри было удобно находиться за счет нескольких нововведений. Уже упомянутое лобовое стекло значительно улучшило обзор в сравнении с предыдущей версией «157». Улучшенная теплоизоляция позволяет управлять машиной в тепле, даже, в зимние морозы.

Сидение водителя было отдельным от двойного пассажирского и регулировалось по высоте, вылету и углу наклона спинки. На приборной панели имеется минимальное количество датчиков, которые обеспечивают водителя всей необходимой информацией:

• Уровень бензина;
• Вольтметр/амперметр;
• Спидометр;
• Давление масла;
• Уровень температуры;
• Тахометр.

Из органов управления только один находится на рулевой колонке — рычаг включения поворота. Большие зеркала дают хороший обзор заднего вида, сводя мертвую зону до минимума даже при наличии прицепа.

Видео

https://youtube.com/watch?v=fPWCzgax-7U

Завод имени Лихачева выпускал множество модификаций модели. Среди них:

1. ЗИЛ-131 – базовая модификация, производство которой продолжалось с 1967-го по 1986-ой года;
2. ЗИЛ-131А – версия с неэкранированным электрооборудованием, перекочевавшим от ЗИЛ-130. Отличия ее от базового варианта заключались в отсутствии особого военного оборудования, средней скамейки в кузове и фары-искателя. Выпуск автомобиля завершился в 1971-ом году;
3. ЗИЛ-131В – седельный тягач, построенный на базе ЗИЛ-131. Машина имела 2 запасных колеса, укороченную раму и седельно-сцепное устройство. Автомобиль использовался для перевозки грузов вместе с полуприцепом массой в 12000 кг (по грунтовым дорогам – 10000 кг). Производился в 1968-1986-х годах;
4. ЗИЛ-131Д – опытное шасси для самосвалов;
5. ЗИЛ-131Д – модель с аналогичным названием и мотором «Катерпиллер», созданная в 1992-ом году. Ее производство продолжалось 2 года;
6. ЗИЛ-131Н – модернизированная версия базовой модели. Основные отличия: новый мотор «ЗиЛ-5081», увеличенный ресурс (250 тысяч км), тент из синтетического материала и улучшенная оптика. Производство ЗИЛ-131Н завершилось в 1987-ом году;
7. ЗИЛ-131НА – аналог ЗИЛ-131Н с неэкранированным электрооборудованием;
8. ЗИЛ-131НВ – седельный тягач с улучшенной платформой;
9. ЗИЛ-131Н1 – модификация со 105-сильным дизельным агрегатом «Д-245.20»;
10. ЗИЛ-131Н2 – версия со 132-сильным дизельным агрегатом «ЗИЛ-0550»;
11. ЗИЛ -131С и ЗИЛ -131АС – версии в северном исполнении. Данные модели комплектовались кабиной с автономным отопителем, резинотехническими изделиями, устойчивыми к морозу, дополнительной теплоизоляцией, противотуманками, теплоизоляцией аккумулятора и двойными стеклами. Автомобили использовались при температуре до -60 градусов;
12. ЗИЛ-131НС, ЗИЛ-131НАС и ЗИЛ-131НВС – улучшенные варианты в северном исполнении;
13. ЗИЛ-131Х – модель для пустынных и жарких районов;
14. ЗИЛ-131-137Б – автопоезд.

Устройство

ЗИЛ-131 получил стандартный кузов в виде деревянной платформы с откидным задним бортом. В нем были предусмотрены откидные скамейки с 16 посадочными местами, а также дополнительная съемная скамейка, рассчитанная на 8 человек. На кузов по желанию устанавливались дуги для тента.

ЗИЛ-131 в отличие от ЗИЛ-157 получил электропневматический привод для включения переднего моста, который запускался тумблером, расположенным на приборной панели. При запуске рычагом понижающей передачи, входящим в состав раздаточной коробки, принудительно включался пневмопривод переднего моста. В модели применили бесконтактную систему зажигания, оборудованную электронным коммутатором, и автомобильный генератор увеличенной мощности. Дополнительно имелся аварийный генератор, позволяющий передвигаться около 30 часов.

В машине использовалось однодисковое герметизированное сцепление с демпфером и периферийными пружинами. Коробка передач 5-ступенчатая с синхронизаторами на 2-5 передачах. Некоторые модификации дополнительно оборудовались системой вентиляции, позволяющей преодолевать брод. ЗИЛ-131 получил 2-ступенчатую раздаточную коробку с муфтой включения переднего моста. Переключение скоростей осуществлялось специальным рычагом. Карданная передача включала 4 карданных вала.

Благодаря гидроусилителю управлять ЗИЛ-131 стало гораздо проще. Грузовик оборудован дисковые колеса с креплением на 8 шпильках. Передняя зависимая подвеска грузовика установлена на 2 полуэллиптических рессорах, снабженных амортизаторами и задними скользящими концами. Задняя подвеска (балансирная) монтирована на 2 полуэллиптических рессорах со скользящими концами и 6 реактивными штангами.

Основная тормозная система включает одноконтурный пневмопривод без разделения по осям и барабанные механизмы диаметром 420 мм. Запасной и стояночный тормоз установлены на раздаточной коробке.

Система зажигания в ЗИЛ-131 бесконтактно-транзисторная и экранированная.

Отдельные модификации автомобиля получили лебедку барабанного типа, дополненную червячным редуктором с максимальным тяговым усилием в 5000 кгс. Длина лебедки составила 65 м.

Долгое время ЗИЛ-131 оставался одним из наиболее массовых советских грузовиков. Модель отличали маневренность и легкость управления. При этом даже после полного прекращения выпуска модель продолжала пользоваться спросом. Несмотря на возраст, данные автомобили и сейчас применяются в различных областях.

Авторазливочная станция АРС-14

АРС-14 – авторазливочная станция – одна из сфер применения шасси ЗИЛ-131. Это комплекс специализированного оборудования, предназначенного для:

• транспортировки активных химических веществ;
• дезактивации газов и ядовитых соединений;
• дезинфекции местности, а также дезактивации ядовитых и зараженных веществ, попавших на боевое вооружение, технику, специальными жидкими растворами в случае химической или бактериологической атаки.

Станция предназначалась для нужд Армии. Спецоснащение станции АРС-14 состоит из:

• двух насосов: ручного и механического самовсасывающего,
• трубопровода,
• рукавов, переходников и коллекторов.

Авторазливочная станция АРС-14

Конструкция АРС-14 была использована для создания пожарных машин.

Сферы применения

Грузовые автомашины ЗИЛ-131 активно использовались не только внутри СССР, но и экспортировались в страны Варшавского договора и другие дружественные государства. Грузовик с солидным запасом прочности и усиленными тяговыми качествами был способен работать при температурах воздуха от -40 до + 50оС, на любых дорогах.

В то время не было понятия – внедорожник, потому что и дорог хороших практически не было, поэтому конструкторы разрабатывали машины с учетом низкой проходимости дорог. ЗИЛ 131 был основным транспортом для доставки армейских грузов и личного состава до 24 человек, служил тягачом для артиллерийских орудий, двухтонных грузоприцепов типа СМЗ-8325.

Бортовые модели ЗИЛ-131 были адаптированы для транспортировки грузовыми самолетами Ан-22, Ан-124 и Ил-76..

Все воинские модели ЗИЛ-131 с первых дней производства оснащали экранированным электрическим оборудованием, трехступенчатой фильтрацией воздуха игерметизированными блоками,что давало возможность использовать их во всех армейских образованиях, и в критических дорожных и погодных условиях (также как и МАЗ-5551).

Армейский ЗИЛ 131 фургон

Позднее, на шасси ЗИЛ131 были выпущены топливные и маслозаправщики, автоцистерны, разработаны пожарные машины. Для передвижных лабораторий, радиолокационных установок и радиостанций были созданы кузова закрытого типа – фургоны. Выпускались также спецмашины для аэродромов.
