Рулевое управление
Рулевой механизм МАЗ-6430 оснащается интегрированным распределителем и усилителем руля, в качестве которого предлагается силовой гидравлический цилиндр. Система рулевого управления тягача отличается высокой чувствительностью и позволяет без особых усилий управлять грузовиком с прицепом, обеспечивая точное и уверенное маневрирование даже при максимальной загрузке.
Рулевую колонку водитель может отрегулировать по высоте расположения руля и наклону рулевого колеса. Для регулировки руля необходимо нажать на педаль, расположенную на кронштейне колонки. Фиксирование руля в удобном положении происходит автоматически при отпускании педали. Рулевой механизм оборудован травмобезопасным устройством.
Наш паровоз вперед летит
Управлять именной новинкой минского автозавода мне довелось на дорогах республиканского полигона Объединенного института машиностроения НАН Беларуси. За столь длинным названием скрывается комплекс дорог, аналогичных Дмитровскому автополигону. Разве что строительство белорусского центра еще не закончено и полноценно функционирует только его часть.
В руках у меня МАЗ-5440B9 «Простор». Пока только «голова», но для первого знакомства можно обойтись и без полуприцепа за спиной. К тому же основная задача – определить, насколько гармонично слились все вышеупомянутые нововведения.
Несмотря на совершенно новую панель, привыкать ни к чему не приходится. Более того, руль теперь регулируется нажатием кнопочки на рулевой колонке и можно действительно устроиться на месте водителя, а не махнув рукой откатать тест, подстроившись под баранку. Быстро освоившись и получив в качестве напутствия: «Не гони!» – трогаюсь с места.
Что ж, 420 «лошадок» под капотом явно многовато для 7,5 т снаряжённой массы. Через пару переключений понимаю смысл напутствия – разгон явно не грузовой. Вместо натужного рева мотора и вибраций в кабине басовитое бормотание и подозрительная тишина – ничего не поскрипывает и тряска не чувствуется. Для седельного тягача без прицепа плавность хода очень хорошая. Пока прислушиваешься к ощущениям, на спидометре «сотня» и стрелка замирает – срабатывает ограничитель скорости. Здорово, конечно, но… скучно. Дальше одиночный тягач монотонно мчит до окончания динамки, не требуя никаких манипуляций рулём. Разворот, быстрый разгон и опять унылое мелькание деревьев. Теперь ясно, что круиз-контроль здесь явно не лишний элемент.
Чтобы хоть как-то разнообразить впечатления, я покрутился по площадке. Попытался имитировать городское движение. Даже задом проехался. Негативных эмоций не добавилось. Очень приятный тандем двигателя и КП. Понятно, что с шаландой на седле что-то явно поменяется, но пока адекватный разгон, чёткое и приятное переключение и прогнозируемое замедление – хочешь, ретардером, а хочешь, рабочим тормозом.
Что же касается двигателя Cummins, то тут ситуация менее однозначная. Несмотря на небольшое снижение мощности в цифровом эквиваленте, в реальности эта разница чувствуется гораздо сильнее. Нехватка тяги заставляет сильнее продавливать педаль газа и активнее «шуровать» рычагом коробки передач. Вполне возможно, что всё дело в ином передаточном отношении ведущего моста и сочетании двигателя с КП ZF. Но факт остается фактом: ярославский мотор произвел более приятное впечатление.
Впрочем, сами испытатели больше тяготеют к третьему двигателю стандарта Euro 4. Это немецкий мотор от Mercedes-Benz. По отношению к упоминавшимся аналогам он имеет промежуточную мощность и лучший крутящий момент, причём максимума оба параметра достигают при меньших оборотах двигателя, что это означает, полагаю, понятно без разъяснений.
К сожалению, мне опробовать машину с такой силовой установкой не удалось, но и оставить без внимания чётко выраженные симпатии профессионалов я тоже не смог. Так что присутствие в таблице с техническими характеристиками трёх различных двигателей вполне логично.
Кабина
Кабина МАЗ-6430 старого образца

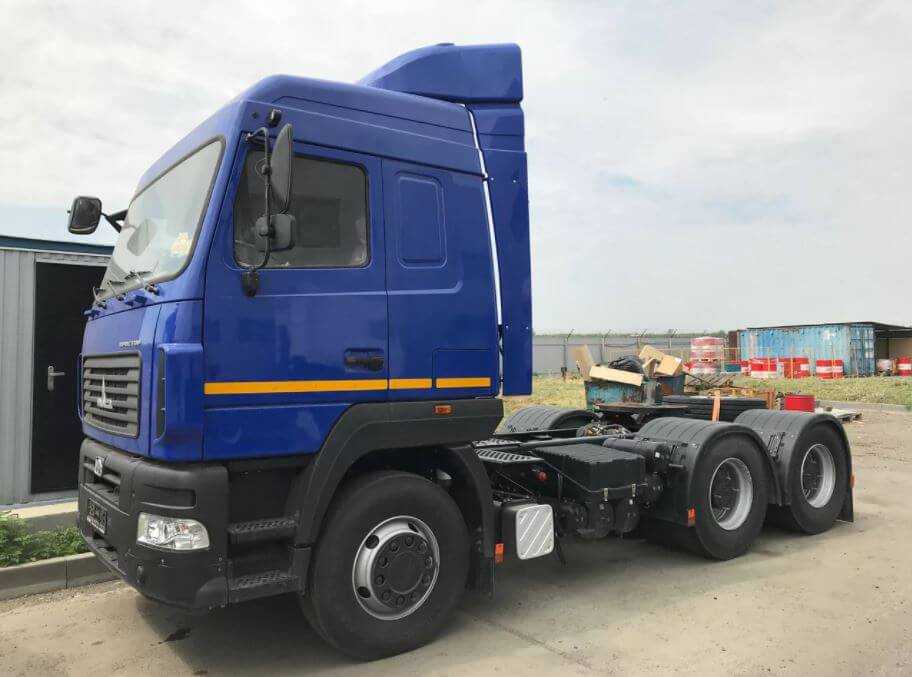

МАЗ-6430 новая версия кабины
Внешний облик МАЗ-6430 последнего поколения напоминает европейские седельные тягачи. Кабина оснащена фарами и композитным бампером. Фара представляет собой комбинацию ближнего и дальнего света, сигналов поворота и маркерных огней. Оптическая система имеет встроенный угловой корректор ближнего света. Такие фары не только делают внешний облик тягача МАЗ-6430 более современным, но и надежно защищены от воздействия внешних факторов.

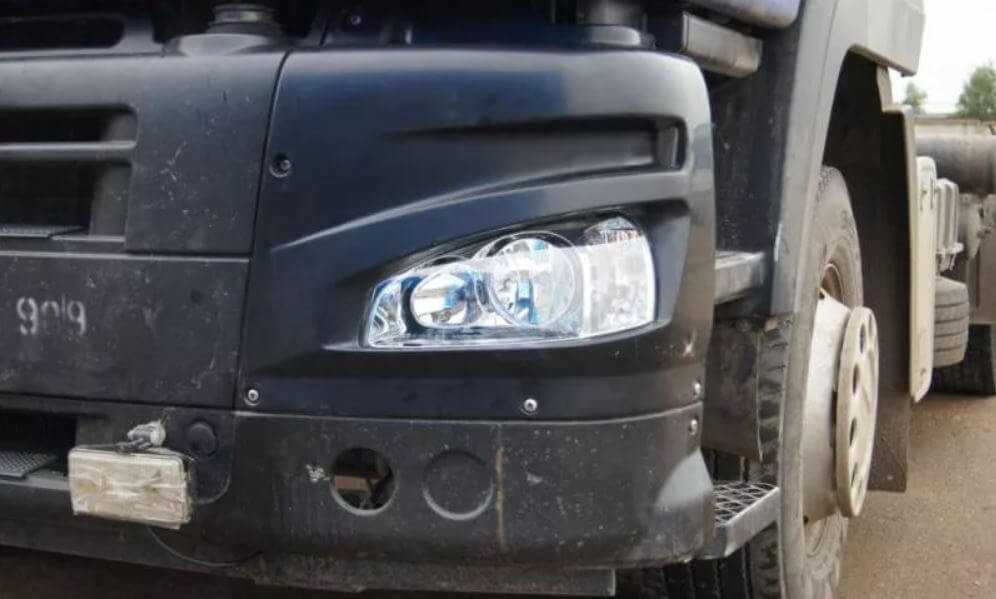

Фара и бампер МАЗ-6430.
Ящик для инструментов расположен за откидным бампером.
Пропорции кабины МАЗ-6430 являются аэродинамическими, то есть ее конструкция была проанализирована с точки зрения распределения входящих потоков воздуха. Это позволило оптимизировать форму элементов кузова и снизить расход топлива. По периметру грузовика расположены многочисленные заставки, которые обеспечат комфортное движение рядом с тягачом для других участников дорожного движения.

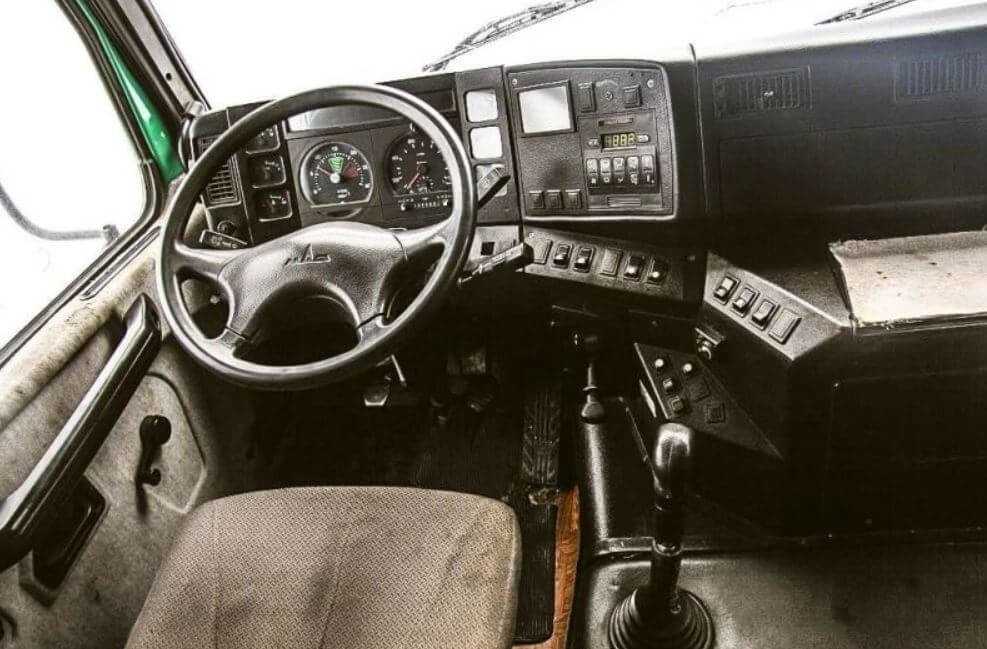

Приборная панель МАЗ-6430
Приборная панель МАЗ-6430 очень информативна. Она обращена к водителю в форме полукруга и содержит многочисленные индикаторы и приборы, отображающие текущее состояние основных систем грузовика. На приборной панели имеется цифровой дисплей, на котором отображаются данные бортового компьютера.
Приборы на МАЗ-6430
За приборной панелью находится компактный откидной столик. Для удобства имеется встроенный холодильник и даже небольшая газовая плита.

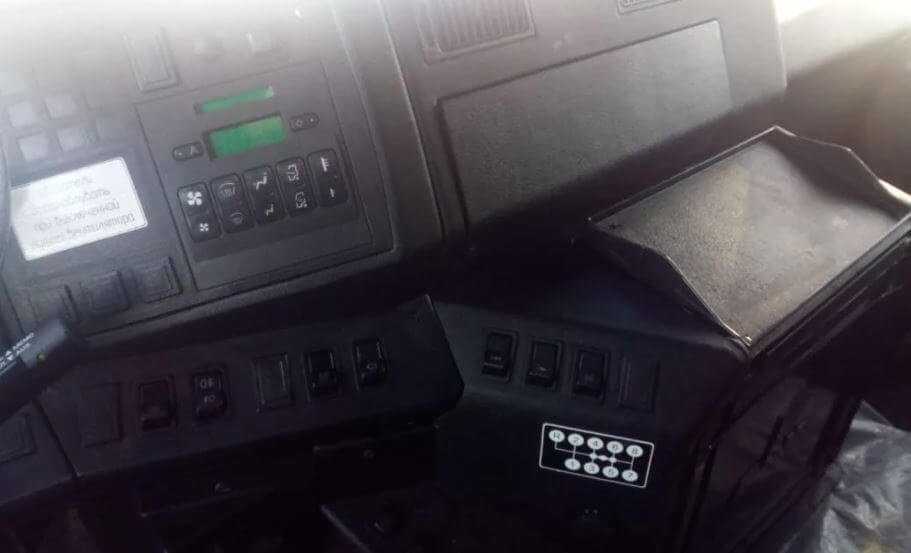

Откидной стол в кабине автомобиля МАЗ-6430.
В МАЗ-6430 имеется верхняя полка у ветрового стекла. В нем находится тахограф, подключенный к приборной панели. Другие полезные опции включают 12-вольтовую розетку и преобразователь напряжения. Окна оснащены электрическими подъемниками.
Еще одной особенностью кабины тягача МАЗ-6430 является большой дверной проем. Это делает вход и выход гораздо более удобным. Прочность ступеней и перил также является большим плюсом.
Посадка в кабину МАЗ-6430
Сиденье водителя в МАЗ-6430 имеет несколько уровней, благодаря чему его можно отрегулировать и установить в оптимальное положение для конкретного человека. Например, регулируются высота сиденья, высота подушки, наклон спинки, подлокотник и подлокотники. Сиденье имеет выступы по бокам, обеспечивая отличную боковую поддержку. Воздушный отопитель доступен в качестве дополнительного оборудования. При правильно отрегулированном сиденье водителя обзорность отличная: большая площадь окна, тонкая рама, зеркала заднего вида с электроприводом и зеркало заднего вида погрузочной платформы позволяют наблюдать за дорогой впереди и обеспечивают отличный боковой обзор. В результате у MAZ 6430 практически нет слепых зон.
Пассажир занимает то же место, что и водитель. Он также может быть адаптирован к любому росту и телосложению.
Большое рулевое колесо диаметром 46 см удобно лежит в руке. Вождение трактора будет приятным и комфортным даже при длительном нахождении в пути. Рулевая колонка МАЗ-6430 может регулироваться в трех направлениях: по высоте, вылету и углу наклона.

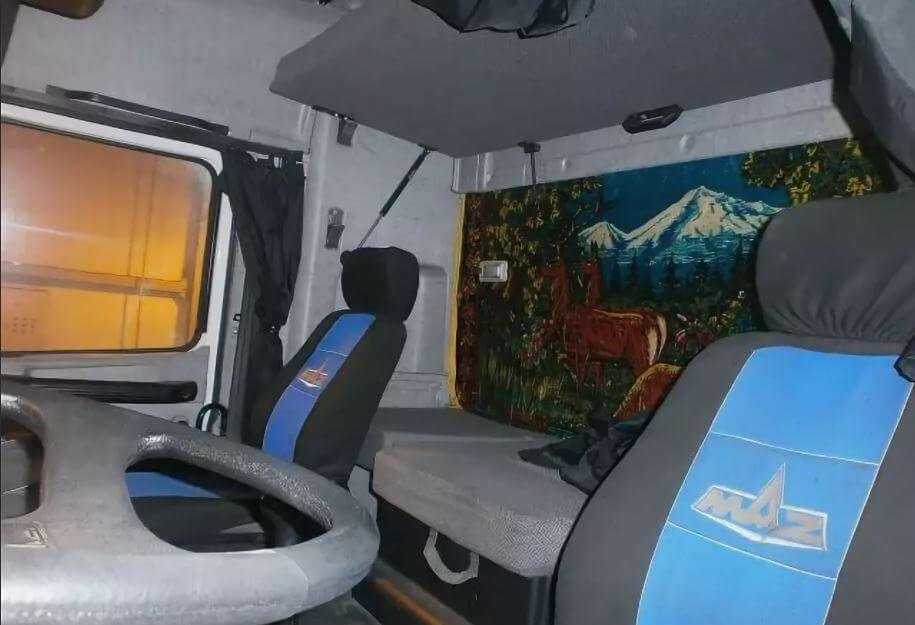

Двухместная кабина МАЗ-6430 с двумя спальными местами
В кабине МАЗ-6430 взрослый человек может стоять в полный рост или отдыхать на специально оборудованном спальном месте. Следует отметить, что кабина МАЗ-6430 значительно превосходит предыдущие модели МАЗ по уровню звукоизоляции — она не уступает европейским грузовикам. Поэтому теперь, чтобы отдохнуть или согреться, не обязательно выходить из кабины.
В целом, кабина МАЗ-6430 не уступает зарубежным аналогам. Это действительно функциональный трактор, прекрасно подходящий для длительных поездок. Для отделки кабины были использованы практичные материалы, устойчивые к механическим повреждениям и легкие в уходе. В салоне имеется большое количество ящиков, ниш и отсеков для хранения личных вещей, проездных билетов, документов и т.д.
Ранее мы писали о двигателях, коробках передач и технических характеристиках МАЗ-500.
Двигатели
ЯМЗ-650
Базовая модификация тягача МАЗ-6430 оснащается четырехтактным дизельным мотором ЯМЗ-650 с шестью цилиндрами, расположенными в ряд. Двигатель отличается экономичностью и соответствует стандарту Euro-3. В конструкции мотора многие компоненты европейского производства, несмотря на то, что собирается движок в Ярославле. В частности, на ЯМЗ-650 устанавливается бошевский электронный блок EDC-7 и система подачи дизельного топлива Common Rail. В пару к этому силовому агрегату на МАЗ-6430 предлагается механическая трансмиссия ZF 16S221.
Технические характеристики двигателя ЯМЗ-650 на базовом МАЗ-6430 следующие:
- Рабочий объем — 11 литров.
- Мощность — 330 л.с.
- Предельный крутящий момент — 1900 Н*м.
ЯМЗ-651.10
МАЗ-6430 А9 с двигателем ЯМЗ-651.10
На МАЗ 6430А9 и МАЗ 6430В9 устанавливались дизельные моторы ЯМЗ-651.10. Конструктивно этот двигатель во многом схож с базовым ЯМЗ-650 и отличается регулировками топливной аппаратуры. Шестицилиндровый четырехтактный мотор имеет рядное расположение цилиндров, его рабочий объем составляет 11,12 литра. Силовая установка имеет прямой впрыск топлива и оснащена турбонаддувом. У двигателя двойная система охлаждения: жидкостная и промежуточного воздушного охлаждения. Степень сжатия дизтоплива на ЯМЗ-651.10 — 16,4.
Мощность двигателя МАЗ 6430 А9 и МАЗ 6430 В9 составляет 412 л.с., максимальный крутящий момент — 1911 Н*м.
ЯМЗ-653
Двигатель ЯМЗ-653 устанавливается на тягачи МАЗ 6430Е9. В таком варианте грузовики выпускаются до сих пор. Мотор ЯМЗ-653 относится к 650-му семейству и имеет такую же архитектуру. У силовой установки шесть расположенных в один ряд цилиндров. Цикл четырехтактный. Двигатель турбированный и имеет прямую систему впрыска топлива. Охлаждение жидкостное и воздушное.
МАЗ 6430Е9 с двигателем ЯМЗ-653 соответствует европейскому стандарту Euro-5. Для снижения уровня выбросов установлен каталитический нейтрализатор. Двигатель генерирует 422 л.с., максимальный крутящий момент составляет 1900 об/минуту.
Mercedes OM457LA V
Тягачи МАЗ 6430Е8/Е9 получили мерседесовский мотор OM457LA V, генерирующий мощность 435 л.с. Этот дизельный двигатель, как и остальные движки для семейства МАЗ 6430, шестицилиндровый, четырехтактный, цилиндры имеют рядное расположение. Максимальная частота вращения — 1900 об/минуту.
Двигатель отличается прекрасной экономичностью — в такой конфигурации у МАЗ 6430 расход топлива один из самых низких. Это стало возможным благодаря технологии Mercedes Blue Tec и системе электронной подачи топлива. Рабочий объем агрегата — 11,97 л, степень сжатия дизеля — 18,5. Двигатель соответствует Euro-5 и оснащается каталитическим нейтрализатором отработанных газов.
Weichai WP12/430E50
МАЗ 643028 работает с дизельной силовой установкой Weichai WP12/430E50. Агрегат белорусско-китайского производства имеет мощность 430 л.с. и максимальный крутящий момент 2059 Н*м. Двигатель не так часто можно встретить на отечественной технике, хотя в Китае его устанавливают на многие грузовые автомобили, и он прекрасно справляется со своей задачей.
Техническое обслуживание двигателя
Для очистки подаваемого в силовую установку воздуха на МАЗ-6430 используется воздушный фильтр сухого типа – двухступенчатый, с бункером для сбора загрязнений и картонным фильтрующим элементом. При загорании сигнальной лампы необходимо промыть корпус воздушного фильтра с бункером и заменить картонный элемент.
За поддержание стабильной рабочей температуры двигателя отвечает система охлаждения. При заливке жидкости новой марки систему необходимо промывать, поскольку запрещается смешивание разных жидкостей. Проверка уровня жидкости производится визуально через горловину заливной трубы. Замер выполняется только при холодном двигателе.
Где используется седельный тягач
Тягач МАЗ-6430 востребован в строительстве, грузоперевозках, сельском хозяйстве
Седельный тягач МАЗ 6430 используется для перевозки разнообразных грузов по междугородним или международным маршрутам. Механизмы и электроника грузовика приспособлены к широким условиям эксплуатации, поэтому тягач комфортно чувствует себя и в жарких условиях, и при отрицательных температурах.
Тягач МАЗ-6430 может использоваться с разными прицепами. В зависимости от этого грузовик нашел применение в различных отраслях:
- промышленном секторе;
- сельском хозяйстве;
- строительстве;
- логистике.
Трехосные седельные тягачи МАЗ-6430 отлично зарекомендовали себя в эксплуатации в сельской местности: они без труда могут проехать по проселочным дорогам. Максимально эффективно использовать машину для грузоперевозок на межобластных и международных маршрутах.
МАЗ-6430 с кузовом-самосвалом
Кабина МАЗ-5440: конструкция и дизайн
Первое, что сразу же привлекает внимание при взгляде на модели из семейства МАЗ-5440 – это нетипичная для отечественных грузовиков внешность. Конструкторы и дизайнеры уделили серьезное внимание и техническому оснащению, и комфорту, и эстетической составляющей автомобилей. Особенно эффектно смотрятся машины последних поколений
В их внешнем виде уже нет и намека на их советское прошлое – они превратились в настоящих заграничных «франтов»
Особенно эффектно смотрятся машины последних поколений. В их внешнем виде уже нет и намека на их советское прошлое – они превратились в настоящих заграничных «франтов».
МАЗ-5440 последнего поколения.
радиатора, внушительное панорамное лобовое стекло, огромные зеркала заднего вида, выразительная оптика на мощном обтекаемом бампере – все это складывается в единый образ современного грузового автомобиля, который вполне может конкурировать с западными аналогами.
Плавные формы кабины позволили существенно повысить аэродинамические свойства грузовика и, как следствие, сделать его более быстрым и экономичным. Для снижения общей массы автомобиля в конструкции кабины были использованы высокопрочные пластиковые элементы.
Для надежной антикоррозионной защиты металлических элементов кабины и шасси была задействована особая технология окраски.
Интерьер и эргономика
Позаботились конструкторы и о создании максимально комфортных условий для водителей во время дальних поездок. В просторном салоне автомобиля вполне достаточно места и для работы, и для отдыха. Водительское пневмосиденье имеет множество дополнительных функций, обеспечивающих возможность подстройки его высоты и положения под любую комплекцию и рост.
В кабине МАЗ-5440 А5.
Помимо водительского, предусмотрено еще кресло для пассажира, а также одна или две (в зависимости от конкретной модификации автомобиля) удобных спальных полки. Под нижней полкой имеется приличное пространство, в котором можно разместить, к примеру, небольшой холодильник, обогреватель или багаж. Помимо этого, кабина оборудована несколькими отделениями для одежды.
Модернизированная панель управления напоминает пульт космического корабля. Однако, несмотря на огромное количество современных датчиков и кнопок, найти нужную функцию не составляет труда, так как и сама форма панели, и расположение клавиш на ней настолько продуманы и эргономичны, что вряд ли растеряется даже человек, никогда не сидевший за рулем нового МАЗ-5440.
Была улучшена и рулевая система, а также установлены электростеклоподъемники. Дополнительные удобства обеспечивают бортовой компьютер, аудиосистема, система автоконтроля климата и тахограф. Кабину оборудовали пневматической (в некоторых моделях – пружинной) подвеской, что значительно повысило комфорт при передвижении по плохим дорогам.
В кабине МАЗ-5440 М9.
Чтобы внутреннее оснащение автомобиля максимально приблизить к европейским стандартам, белорусские разработчики использовали технологии и комплектующие западных производителей. Так, к примеру, электроника, установленная в машине, выпущена немецкой компанией Wabco.
Опционально предусмотрена установка электронной противобуксовочной системы (ARS) и независимого отопителя кабины.
Технические характеристики МАЗ-5440
Модель МАЗ-5440 относится к классу магистральных тягачей с колесной формулой 4х2. Автомобиль предназначен для работы в составе автопоезда с полной массой до 44 тонны.
Седельный тягач «МАЗ-5440 А8» в составе автопоезда.
Весовые показатели
- Снаряженная масса – 7 600 кг;
- Полная масса – 18 000 кг;
- Грузоподъемность – 10 000 кг;
- Макс. нагрузка на переднюю ось – 6 600 кг;
- Макс. нагрузка на заднюю ось – 11 400 кг.
Габаритные показатели
- Длина тягача – 6 000 мм;
- Ширина – 2 500 мм;
- Высота – 3 180 мм;
- Колесная база – 3 600;
- Дорожный просвет – 250 мм.
Динамические характеристики
Максимальный скоростной показатель у грузовиков без ограничителя составляет 100 км/час, с ограничителем – 90 км/час.
Расход топлива
Учитывая большую грузоподъемность тягача МАЗ-5440, расход топлива у него довольно скромный – всего 32-35 литров на сотню км. Естественно, на «аппетит» автомобиля влияют такие факторы, как время года, качество дорожного покрытия, загруженность и режим езды.
Белорусский производитель комплектует автомобили данной серии топливными баками объемом 350 либо 500 литров.
Двигатель МАЗ-5440: модификации
Грузовики линейки МАЗ-5440 оснащаются силовыми агрегатами, производимыми Ярославским моторным заводом. На базовую версию устанавливается двигатель ЯМЗ-650.
Это 4-тактный 8-цилиндровый V-образный дизельный мотор с системами турбонаддува и жидкостного охлаждения, соответствующий экологическому стандарту Евро-4. Рабочий объем силовой установки равен 14,8 литрам, а номинальная мощность – 400 «лошадей».
Двигатель ЯМЗ-650
При соблюдении правил эксплуатации и своевременном обслуживании заявленный производителем ресурс двигателя до капремонта составляет 800 тыс. км. Благодаря современной системе охлаждения, разработанной инженерами Минского автозавода, в агрегате поддерживается оптимальный температурный режим, а встроенный обогреватель обеспечивает его беспроблемный запуск при минусовых температурных показателях.
Еще одна используемая модификация двигателя – это 8-цилиндровый V-образный 330-сильный дизель ЯМЗ-6582.10 с турбонаддувом, жидкостным охлаждением, непосредственным впрыском топлива и промежуточным охлаждением типа «воздух-воздух». Его рабочий объем составляет 14,86 л, а уровень вредных выбросов соответствует стандарту Евро-3.
Следующий вариант – дизельный мотор ЯМЗ-651-10 с показателем мощности в 420 л.с., отвечающий экологическому стандарту Евро-4. Данная модификация является лицензионной версией двигателя Renaut Trucks.
Некоторые модификации автомобилей комплектуются моторами иностранного производства: Renault, Mercedes Benz OM471 и MAN D2866 LF15.
Трансмиссия
Модель МАЗ-5440 оснащается различными типами механических коробок передач. В качестве базового варианта используется 9-ступенчатая коробка производства Ярославского моторного завода. Помимо этого, на некоторые модификации грузовиков устанавливаются трансмиссии ZF-Ecosplit 16S и ЛиАЗ.
Следует отметить, что, несмотря на надежность коробок передач Ярославского производства, они требуют особого отношения. В частности, «накат» использовать не рекомендуется, иначе КПП можно легко «сжечь». Кроме того, внимательно следует относиться к процессу буксировки, да и пользоваться демультипликатором на скорости выше 20 км/час не стоит. Также запрещается включать заднюю повышающую передачу, так как на лонжеронах и поперечинах могут образоваться трещины.
Седельный тягач МАЗ-5440 А9
Ходовая часть и тормозная система
У автомобилей серии МАЗ-5440 задняя подвеска пневматическая, а в роли передней подвески выступают малолистовые параболические рессоры. Надежную работу узлов и элементов грузовика обеспечивают многочисленные комплектующие европейского производства.
Одним из преимуществ, которым обладают МАЗовские грузовики из этой линейки перед их зарубежными конкурентами, является именно усиленная подвеска, позволяющая без опаски преодолевать трудные российские дороги.
Для повышения эффективности торможения конструкторы оборудовали автомобиль тормозами раздельного типа. Это означает, что за торможение задних и передних колес отвечают отдельные системы, что значительно повышает безопасность и предсказуемость машины в экстренных ситуациях.
Помимо основной тормозной системы, автомобиль оборудован вспомогательной и запасной тормозными системами, а также стояночным тормозом.

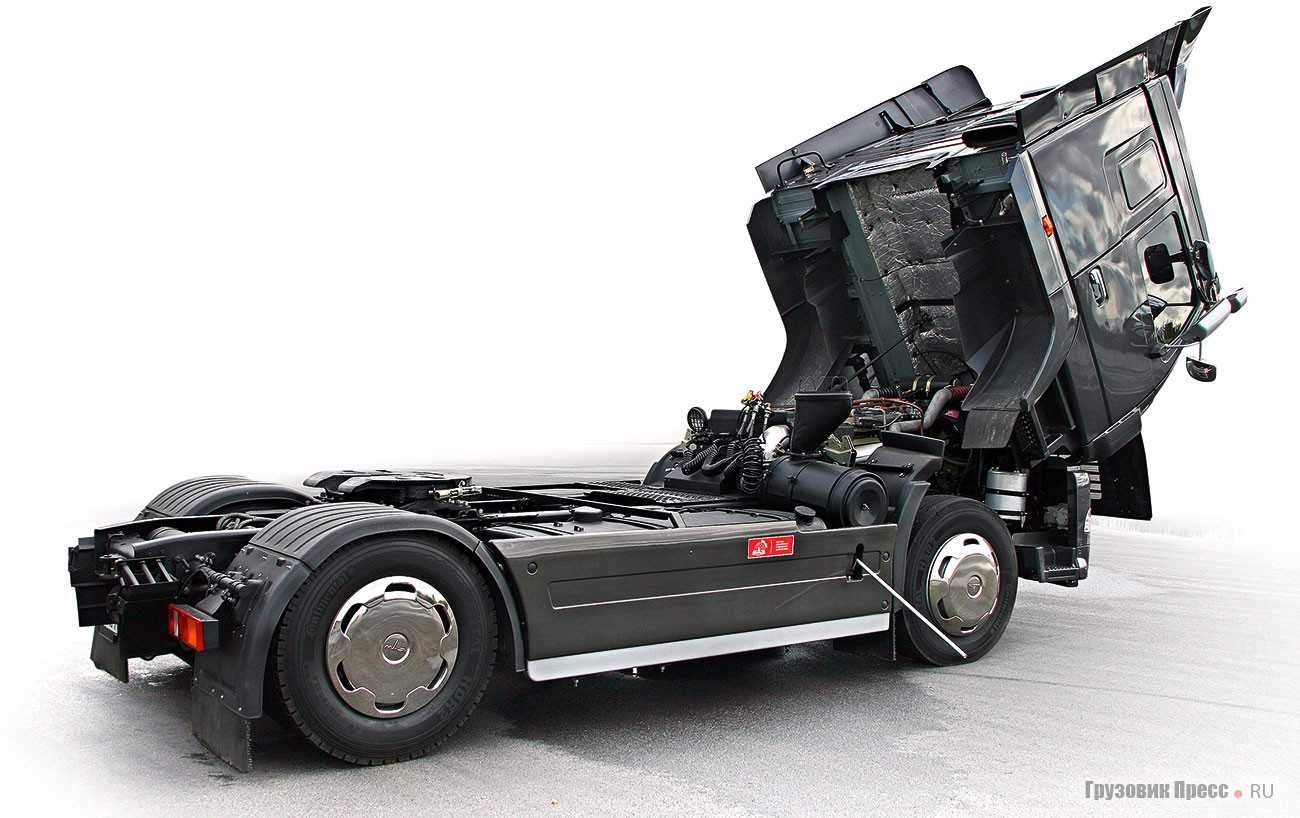

Как устроен МАЗ-5440
Автомобиль МАЗ-5440 создавался для международных перевозок, что послужило причиной существенного преобразования внешнего вида кабины. Изменения в дизайне коснулись формы, материала и прочих элементов, получивших более современную и привлекательную внешность.
Кабина МАЗ 5440
Изменение очертаний кабины вызвало значительное улучшение аэродинамических показателей, снизилось лобовое сопротивление встречному потоку воздуха. Установлены панорамные стекла, обеспечивающие водителю хороший обзор пространства вокруг машины. В кабине два сиденья и одно место для отдыха (т. н. спальник). Сиденье водителя имеет пневматические рессоры, улучшающие комфорт при движении.
В кабине используется система автоматической регулировки температуры воздуха. Впервые использованы электрические стеклоподъемники, в комплектацию входят бортовой компьютер, аудиосистема, климат-контроль, тахограф. Более удобная приборная панель способствует концентрации водителя во время движения.
Эксплуатация тягача имеет несколько важных условий, соблюдая которые можно увеличить пробег без ремонта. Одним из них является исключение движения «накатом», т. е. свободного движения на нейтралке. Причина этого в том, что при включенной нейтральной передаче прекращается подача масла в коробку, отчего она быстро перегревается и выходит из строя.
Запрещается использование задней повышающей передачи, а также движение задним ходом, когда она включена. Кроме того, нельзя использовать демультипликатор при скорости выше 20 км/ч. Обязательно надо следить за герметичностью крана демультипликатора. Соблюдение этих условий позволит исключить нежелательные последствия и позволит продлить срок службы систем машины.
Спальный отсек
Для водителей-дальнобойщиков спальный отсек грузовика важен не менее надежного двигателя. Расскажем подобнее, что представляет собой место для отдыха «Простора». Изменения появились и здесь, правда, революционными их назвать нельзя. Пожалуй, кроме несколько расширенной спальной полки видимых преобразований в отсеке не произошло. Все тот же неподъемный подголовник и отсутствие рядом с полкой удобных карманов для хранения маленьких вещей.
Для обеспечения отдыха водителя в дневное время в «Просторе» присутствует специальная солнцезащитная шторка, опускающаяся во всю ширину лобового стекла. Шторка значительно эффективнее традиционных откидных солнцезащитных козырьков защищает кабину от попадания прямых солнечных лучей. Аналогичные шторки присутствуют и на боковых стеклах грузовика. Их использование допускается и при движении автомобиля, правда, опускать до конца их не разрешается.
Для организации ночевки, кабину можно зашторить по всему периметру плотными портьерами. И именно в этом, казалось бы, незначительном вопросе, проявился забавный недостаток нового тягача. Для того чтобы полностью зашторить кабину, водителю придется набраться терпения — все как в классической комедии: «Легким движением руку брюки превращаются… превращаются» — просто так передвинуть шторку невозможно.
Потребуется по отдельности передвигать каждый крючок, толкая его по сантиметру. Естественно, найдется немного водителей, готовых после тяжелого трудового дня заниматься этой нудной церемонией. Таким образом, карниз и фурнитура ночной шторы — практически единственная деталь интерьера кабины, которая, бесспорно, не соответствует общему уровню «Простора». Не будем обвинять в этом автомобилестроителей, скорее тут вина поставщиков комплектующих. Тем не менее, решение этой проблемы, портящей имидж удачного во всех отношениях автомобиля, не связана с трудностями. Будет достаточно лишь найти производителя, готового поставлять качественную продукцию.
