Изучаем дорожный «урал next»: повторение пройденного

Технические характеристики

Размеры
Колесная база, мм 3525 + 1400
Длина, мм 7143
Ширина, мм 2500
Высота, мм 2740
Радиус поворота наружный, м 11,6
Весовые характеристики
Нагрузка на ССУ, кг 8100 (7600**)* / 5500
Распределение полной массы седельного тягача Урал, кг на передний мост 5005 (4975**)
на заднюю тележку 11715 (11245**)
Распределение снаряженной массы седельного тягача, кг на передний мост 4570
на заднюю тележку 3750
Допустимая полная масса автопоезда, кг 27720 (30620**)* / 21120
Масса буксируемого полуприцепа, кг 19100 (22000**)* / 12500
Двигатель

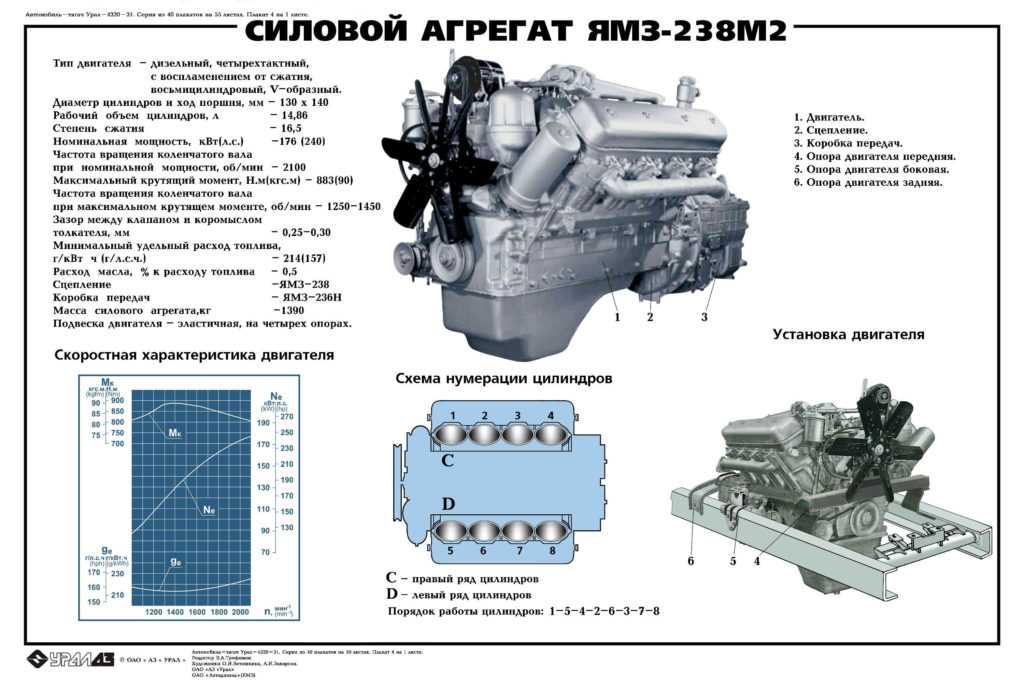

Двигатель ЯМЗ-238М2
Номинальная мощность двигателя, кВт (л.с.) 176 (240)
Максимальный крутящий момент, Н·м (кгс·м) 883 (90)
Рабочий объем двигателя, л 14,86
Тип двигателя дизельный
Число и расположение цилиндров V8
Соответствие экологическим требованиям Евро 0
Подвеска
Передняя подвеска зависимая на двух продольных полуэллиптических рессорах, работающих совместно с гидравлическими телескопическими амортизаторами двухстороннего действия
Задняя подвеска зависимая на двух полуэллиптических рессорах и подрессорниках, работающих совместно с гидравлическими телескопическими амортизаторами двухстороннего действия
Трансмиссия

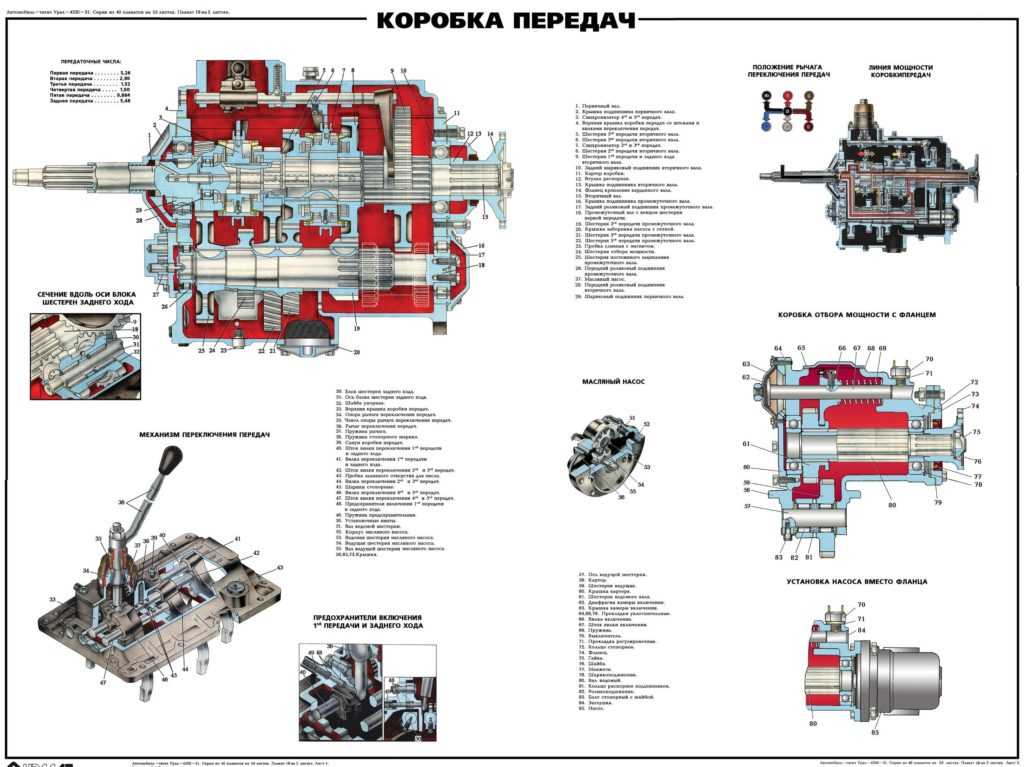

Коробка передач ЯМЗ-236У,механич.,5-ти ступ.
Раздаточная коробка механическая, двухступенчатая с блокируемым межосевым дифференциалом
Шины
Размерность шин 1200×500-508 мод. ИД-П284 или 390/95R20 147J мод. О-65 или 12,00R20 мод. У-4,12,00R20 мод. У-4,ИД-304
Общие характеристики
Кабина 2-дверная
Число мест в кабине, включая место водителя 3
Напряжение бортовой электросети, В 24
Емкость топливных баков, л 300
Колесная формула 6×6.1
Расход топлива
Контрольный расход топлива при скорости 60 км/ч,л/100 км 46
Скорость
Максимальная скорость при полной массе автомобиля, км/ч при I гл.передачи=6,7 75
при I гл.передачи=7,32 70

Примечания:

  1. * при эксплуатации по дорогам 1-4 категории.
  2. ** при эксплуатации с полуприцепом мод. 9516.
  3. Размеры по высоте указаны для автомобиля при снаряженной массе в транспортном положении.
  4. Габаритная ширина указана без учета зеркал заднего вида.
  5. Контрольный расход топлива не является эксплуатационной нормой.
  6. С 01.12.2002ОАО «Автомобильный завод «Урал» выпускает автомобили и шасси с двигателями, отвечающими нормам экологичности не ниже Евро I, кроме автомобилей и шасси, предназначенных для поставки Министерству обороны.

Двигатель

Последние версии Урал 4320 комплектуются несколькими вариантами V-образных дизельных двигателей производства Ярославского моторного завода. Наибольшее распространение получили следующие модели:

  • ЯМ3-236НЕ2: рабочий объем – 11,15 л, номинальная мощность – 230 л.с., максимальный крутящий момент – 882 Нм, количество цилиндров – 6;
  • ЯМ3-236БЕ: рабочий объем – 11,15 л, номинальная мощность – 250 л.с., максимальный крутящий момент – 1078 Нм; количество цилиндров – 6;
  • ЯМ3-238: рабочий объем – 14,86 л, номинальная мощность – 240 л.с., максимальный крутящий момент – 882 Нм; количество цилиндров – 8;

Данные агрегаты имели жидкостное охлаждение. Система питания – механический рядный ТНВД.

Под заказ устанавливается агрегат ЯМЗ-7601 (номинальная мощность – 300 л.с.).

Это интересно: Технические характеристики и модификации грузового автомобиля урал-5557: излагаем суть

Коробка передач

Коробка передач может быть либо механической 5-ступенчатой производства Ярославского моторного завода или ручной трансмиссией с девятью ступенями от ZF.

Шасси

Шасси седельного тягача имеет в качестве своей основы клепаную раму. Этот каркас образован несколькими продольными брусами (лонжеронами), изготовленные посредством штамповки и соединенных друг с другом с помощью поперечин.

Передняя подвеска у грузовика зависимая, имеющая два рычага полуэллиптической формы, оснащенных гидравлическими амортизаторами. Задняя подвеска имеет балансирное строение и снабжена реактивными штангами.

Проходимость

Седельный тягач отличается повышенной проходимостью. Эта спецтехника подходит для перевозки как по дорогам с твердым покрытием, так и по бездорожью любых грузов, включая объекты, имеющие значительные габариты.

Грузовик Урал 44202 не пасует перед любой местностью, он преодолеет любой маршрут, независимо от уровня его загрязненности, справится он и с вязкой грязью. Также он не отступит и перед неровностями рельефа. Отмечается, что машина не пасует даже перед водными преградами. Она способна перебраться через брод, глубина которого составляет до 0,7 метров. Наружный радиус поворота тягача составляет 11,6 метров.

Технические решения и особенности

На Урал NEXT устанавливается отличный, уже доказавший свою надежность, двигатель ЯМЗ-536, девятиступенчатую механику ZF. Кардан подвергнут антикоррозионной обработке и антифрикционным напылением RILSAN. Конструктивное решение, которое позволило поднять крутящий момент, это увеличение размеров шестерней и валов в раздатке.

Глубокой модернизации подверглось и шасси с рамой с антикоррозионным покрытием для защиты при сложных дорожных условиях работы.

Двигатель

Урал Некст комплектуется турбодизельными двигателями семейства ЯМЗ-536 производства Ярославского моторного завода. Данная серия считается относительно новой. Разрабатывалась она отечественными конструкторами совместно со специалистами австрийской инжиниринговой компании AVL List GmbH. Сам двигатель является «сборной солянкой» – в нем используются элементы различных брендов (клапаны Mahel, цилиндропоршневая группа – Federal Mogul, шестерни – ZF, топливная система – Bosh). На качестве подобное разнообразие сказалось положительно, а средний ресурс работы увеличился до 800000 км.

Одним из преимуществ моторов ЯМЗ-536 является их масса. Агрегат весит всего 560 кг (старый дизель ЯМЗ-236 имел вес в 1050 кг). Система питания – Common Rail. Важным конструктивным моментом является стандартизированный картер маховика SAE1, позволяющий устанавливать различные типы трансмиссий.

Характеристики моторов ЯМЗ-536:

  • рабочий объем – 6,7 л;
  • номинальная мощность – 312 л.с. (для дефорсированных вариантов – 285 и 240 л.с.);
  • максимальный крутящий момент – 1226 Нм;
  • количество цилиндров – 6 (рядное расположение);
  • экологический класс – «Евро-4» или «Евро-5».

Трансмиссия

Грузовому автомобилю и вправду бояться вообще нечего. Ведь на нем стоит трансмиссия 6х6, понижающая передача, есть межосевые и межколесные блокировки. Теперь подобные регулировки координируют пневматические приводы, что позволяет избежать назойливых рычагов посередине кабины.

Водитель чувствует себя уверенно за рулем этого монстра. Взамен черствых ударов появилась плавная и мягкая посадка. Подвеска с легкостью справляется с большими размерами ям, а небольшие выбоины смягчает кресло шофера, сделанное с применением пневматической подвески.

Более того, Урал поражает своей динамичностью. В кузове находится около пяти тонн грунта, а Некст вообще не чувствует нагрузки, разгоняясь непривычно быстро. Водителю остается лишь успевать переключать девять скоростей коробки передач

Все, на что обращаешь внимание: динамичность, тормозную систему, управляемость – все как в легковом автомобиле

Что явно было лишним на новом Next – это ярославская пятиступенчатая КПП, которую возможно заказать взамен ZF. В ней присутствуют большие ходы рычага, неоптимальные передаточные числа, да и сама трансмиссия издает нелепый шум. Конечно, ЯМЗ полностью трудится над преобразованиями этой части трансмиссии.

Была заменена гидропневматическая тормозная система на единственно пневматическую фирмы-производителя Wabco. Управление рулем теперь обладает наименованием RBL. Были модернизированы мосты, раздаточная коробка и карданы. Получилось увеличить на 40 процентов передаваемый крутящий момент и на 50 процентов время эксплуатации деталей. Теперь стандартная комплектация имеет наличие межколесной блокировки.

Усиленная рама с антикоррозионным напылением – еще она особенность шасси. Модернизированные мосты с блокировкой межколесного дифференциала и пневматической системой управления. Пневматика также используется в новой тормозной системе фирмы WABCO. Топливная система BOSCH и рулевой механизм RBL, так же был смонтирован дополнительный бак для солярки на 210л.

Нам уклоны по плечу!

Самое главное отличие седельного тягача семейства «Урал NEXT» от соплеменников это не седельно-сцепное устройство и даже не удлинённая кабина, а двигатель. «Урал NEXT» модели 7470-0005511-01 получил движок ЯМЗ-653. Дело в том, что для заявленной полной массы автопоезда до 62 т двигателя рабочим объёмом 6,7 л будет недостаточно, сколько бы не раздувать мощностные настройки. Альтернативный 11-литровый мотор – наследник 650-го семейства «играет» в пятом экологическом классе, демонстрируя 420-сильные мускулы и 2000 Нм крутящего момента. К сожалению, и это не очень много, но пока более мощного двигателя собственного производства у группы ГАЗ нет, к тому же автозаводцы не хотят неминуемого удорожания техники при применении покупных агрегатов вне группы ГАЗ. Однако при рациональном подборе передаточных отношений в трансмиссии выполняется то самое необходимое и достаточное условие энерговооружённости.

Серия тестов на затяжных уклонах до 10% подтвердила работоспособность нашей сцепки, но от водителя требуется минимизировать ошибки в выборе передач и планировании предварительных разгонов, следует помнить об эффективном использовании наката. Моторный замедлитель вполне сносно справляется со своими обязанностями, но миниатюрная кнопочка его включения в торце подрулевого переключателя не очень удобна – её надо визуально и тактильно искать… Автопоезд обладает хорошей маневренностью благодаря тому, что в повороте внутреннее колесо передней управляемой оси может отклоняться на угол до 50º, наружное – до 32º: эксперимент с узкой перекладкой и отрицательным поворотом не вызвал никаких трудностей, при такой-то немалой суммарной габаритной длине сцепки с четырёхосным полуприцепом!

Под капотом рядный шестицилиндровый двигатель ЯМЗ-653

Седельно-сцепное устройство

На тягачах Урал-44202 смонтировано седельно-сцепное устройство с замковым отверстием, в захватах диаметром 5О,8 мм Г0СТ 12О17-81. Оно шарнирно соединяет тягач и полуприцеп, который имеет стандартный сцепной шкворень.
Седло, на которое полуприцеп опирается, покачивается в продольной и поперечной плоскостях.

Сцепка седла со шкворнем полуприцепа производится двумя захватами сцепного механизма. Захваты установлены на пальцах 14 и, вращаясь на них, охватывают шкворень. Они удерживаются в закрытом положении запорным кулаком при помощи пружины, которая установлена на штоке запорного кулака. После произведения сцепки, предохранитель саморасцепки занимает вертикальное положение.

Переходные модели седельных тягачей Урал-44202

С марта 2011 года модельный ряд семейства седельных тягачей Урал-44202 пополнился новым участником – Урал-44202-59. Он заметно отличается от предшественников, прежде всего, новой кабиной (вместо той самой, что на протяжении четырёх десятков лет составляла основу внешнего облика миасских грузовиков). Новая кабина, с индексом «Р», была создана в сотрудничестве с компанией «Ивеко». Она, конечно, не является образцом современного дизайна, но в ней заметно тише, теплее и просторнее, чем в «классической ураловской».

Урал-44202-59.

Удобные зеркала и значительный коэффициент остекления обеспечивают хорошую обзорность. Зеркала состоят из зеркал бокового обзора и широкоугольного зеркала. Посадка водителя высокая. Пассажирские сидения в новых седельниках –раздельные, анатомической формы, оснащённые ремнями безопасности, с подголовниками и подлокотниками. Водительское кресло оборудовано системой подрессоривания. Рулевая колонка регулируется по углу наклона; рулевое колесо установлено нового образца.

Так как раздаточная коробка получила пневматический привод, устаревший рычаг был заменён на переключатель на приборной панели, позволяющий управлять ступенями раздатки и производить, по мере необходимости, блокировку межосевого дифференциала.

На XII Международную выставку коммерческого автотранспорта Комтранс-2О1З УралАЗ вывел модернизированный седельный тягач Урал-442О2-3511-8О, оснащённый дизельным двигателем нового поколения ЯМ3-5З6. Серийное производство новой версии седельника, с использованием ивековских кабин как капотной, так и в бескапотной компоновки, началось в 2О14 году. Кроме прогрессивного дизеля, Урал-442О2-3511-8О оборудован также модернизированными ведущими мостами, пневматическим приводом тормозной системы, раздаточной коробкой, коробками переключения передач ZF и Fast Gear.

Модернизированная раздаточная коробка с увеличенным входным крутящим моментом и модифицированным пневматическим приводом улучшает эргономику и повышает надёжность агрегата. Пневматическая тормозная система была разработана с применением компонентов от Wabco. Новый рулевой механизм RBL интегрального типа дополнительно снизил усилия на рулевом колесе и повысил общую надёжность управления, а также дал возможности для сокращения затрат на техобслуживание и ремонт.

За счёт модернизации узлов и агрегатов грузоподъёмность нового седельника возросла до 1З-ти тонн, полная масса грузовика – до 22,5 тонн, полная масса автопоезда – до З8-ми тонн, нагрузка на переднюю ось – до 6,5 тонн. У нового грузовика меньше средний расход дизтоплива (на уровне З6 л/1ОО км), увеличена периодичность проведения планового техобслуживания (до 15-ти тыс. км), увеличен гарантийный период (до 50-ти тыс. км или 18-ти месяцев), заявленный ресурс автомобиля возрос до З5О тысяч километров.

Проходимость

Седельный тягач отличается повышенной проходимостью. Эта спецтехника подходит для перевозки как по дорогам с твердым покрытием, так и по бездорожью любых грузов, включая объекты, имеющие значительные габариты.

Грузовик Урал 44202 не пасует перед любой местностью, он преодолеет любой маршрут, независимо от уровня его загрязненности, справится он и с вязкой грязью. Также он не отступит и перед неровностями рельефа. Отмечается, что машина не пасует даже перед водными преградами. Она способна перебраться через брод, глубина которого составляет до 0,7 метров. Наружный радиус поворота тягача составляет 11,6 метров.

Цена на спецтехнику существенно разниться с учетом того, о какой ее модели идет речь. В настоящее время обычный его можно приобрести за 250-300 тысяч рублей. Такая цена объясняется тем, что разновидность грузовика доступна только на вторичном рынке. В этом случае речь идет о машинах, имеющих уже довольно длительный срок службы.

Таким образом, Урал 44202 – это неприхотливый и производительный трудяга, превосходно подходящий под отечественное бездорожье. Этот автомобиль способен произвести перевозку груза по любой местности и не отступает перед полным отсутствием трассы, грязью и неровностями местности. Автомобиль весьма бюджетен и не требует трудоемкого и затратного обслуживания, при этом он отличается безусловно мощным мотором.

Время первых

Первым грузовиком с колесной формулой 6×4, который выехал из ворот завода в Миассе, стал Урал‑377. Его разрабатывали параллельно с Уралом‑375, который предназначался для армии. 377‑й использовали прежде всего в народном хозяйстве, хотя в армии он тоже служил. У машины не было централизованной подкачки колес и экранирования электрооборудования.

Грузовик выпускали с 1965 по 1983 год. Под капотом работал бензиновый V8 объемом семь литров и мощностью 180 л.с. Грузоподъемность составляла 7500 кг.

По качеству и удобству кабины не уступит иномаркам, круто выглядит и неплохо управляется У тахометра не размечена красная зона; перегруз сильно укорачивает жизнь гидроцилиндру подъема самосвальной платформы
Урал Next 6×4 самосвал Урал Next 6×4 седельный тягач
Длина / ширина / высота
7755 / 2550 / 2820 мм 8050 / 2550 / 2820 мм
База от первого до второго моста
4005 мм 4410 мм
База от второго до третьего моста

1440 мм

Объем самосвальной платформы
10 или 12 м³
Дорожный просвет

340 мм

Снаряженная / полная масса
10 600 / 26 400 кг 9200 / 25 900 кг
Масса перевозимого груза
15 600 кг 16 500 кг
Двигатель
ЯМЗ-53676, дизельный, Р6, 6,65 л; 241 кВт/328 л.с. при 2300 об/мин; 1375 Н·м при 1400–1600 об/мин ЯМЗ-653, дизельный, Р6, 11,0 л; 309 кВт/420 л.с. при 1900 об/мин; 2000 Н·м при 1215–1300 об/мин
Максимальная скорость

90 км/ч

Топливо /запас топлива
ДТ / 350 л ДТ / 600 л

Урал Next 6×4: «дорожники» наступают

Внешний вид и салон

Главным отличием машины Урал Next от предыдущих версий Урал-4320 и 375Д является новый кабинный модуль, заимствованный от ГАЗона Next с вытянутым капотом.

Капот, облицовка силового отделения, решетки и подножки выполнены из пластика высокой прочности. Это подтверждается краш-тестами на удары. Основание кабины, двери и пороги сделаны из оцинкованной стали.

Кузов с удвоенной кабиной достигает 2 м, тем самым обеспечивается пассивная безопасность во время езды. Двери расположены высоко, поэтому предусмотрены 3 ступеньки, нижняя из которых подвешена на гибком металлическом тросе. Важным преимуществом является быстрый и легкий доступ водителя к силовой установке без поднятия капота.

Кабина грузовика имеет максимальные показатели эргономики и рассчитана на 3 места. Для водителя установлено пневматическое кресло Grammer, регулирующееся по высоте, для пассажиров — стандартное мягкое сиденье-диван без регулировок.

На передней панели имеются все необходимые приборы. Управление передним мостом и включение понижающей передачи осуществляется клавишным нажатием. Панель приборов содержит ЖК-дисплеи, USB-разъемы, показывает полную информацию о работе систем. В салоне находится бортовой компьютер и мощный отопитель.

Широкое лобовое стекло создает большой обзор местности во время движения транспортного средства. В базовую комплектацию входят электрические стеклоподъемники.

Автомобиль оборудован бортовой системой электропитания на 12 В. Световую оснастку представляют линзованная светотехника Hella и передние комбинированные фары Osram. Для защиты механизмов на бамперах и крыльях вмонтированы противоскользящие накладки.
