Введение

В руководстве приводится информация по эксплуатации, обслуживанию и ремонту всех модификаций ГАЗ-2705/3302 «Газель», выпускаемых с 1994 года.

Бензиновые двигатели:

2,3 л – ЗМЗ-4061/4063;

2,5 л — ЗМЗ-4025/4026;

2,5 л – ЗМЗ-40522/40524,

2,9 л — УМЗ-4216.

Кроме того, владельцам описываемых автомобилей будет полезен каталог запчастей (двигатели ЗМЗ-405, ЗМЗ-406, ЗМЗ-402, УМЗ-421), приведенный в данном руководстве.

13 июля 1994 года Горьковский автомобильный завод после 44-летнего перерыва вернулся к серийному выпуску семейства легких развозных автомобилей грузоподъемностью 1,5 тонны. Разработанная в небывало короткие сроки новая модель получила название «Газель». Семейство автомобилей включает в себя различные модели и модификации: грузовые с трехместными и грузопассажирские с шестиместными кабинами и бортовыми платформами, фургоны с трех- и семиместными кабинами и автобусы. Все автомобили семейства имеют рамную конструкцию с кабиной полукапотного типа, продольно расположенным двигателем и приводом на заднюю ось (или на обе оси в полноприводных модификациях).

Базовыми (и наиболее распространенными) моделями семейства являются грузовой автомобиль ГАЗ-3302 и фургон ГАЗ-2705.

ГАЗ-3302, выпускаемый с самого начала производства «Газелей», представляет собой автомобиль с цельнометаллической двухдверной кабиной и металлической бортовой платформой с откидными боковыми и задним бортами. Машина способна перевозить груз массой до полутора тонн, причем небольшая высота грузовой платформы (всего 1 м) значительно облегчает погрузочно-разгрузочные операции, а тент защищает груз от воздействия атмосферных осадков.

ГАЗ-2705, выпускаемый с декабря 1995 года, представляет собой автомобиль с цельнометаллическим четырехдверным кузовом. Грузоподъемность этой модели составляет 1350 кг, а погрузочно-разгрузочные операции еще более облегчены, по сравнению с грузовыми моделями, поскольку высота пола грузового отсека составляет всего 725 мм, а доступ в грузовой отсек открыт как через задние распашные, так и через боковую сдвижную дверь.

В начале 2003 года, в результате проведенной модернизации, автомобили получили улучшенный внешний вид, технические и эксплуатационные характеристики. Изменилась форма фар головного освещения и панель приборов в салоне; появилась новая, более эффективная система отопления.

Изначально на автомобили семейства устанавливались бензиновые карбюраторные двигатели Заволжского (ЗМЗ-4025/4026 и ЗМЗ-4061/4063) и Ульяновского (УМЗ-4215) моторных заводов. В настоящее время автомобили оснащаются двигателями с распределенным впрыском топлива: ЗМЗ-40522 (2,5 л, Евро-2), ЗМЗ-40524 (2,5 л, Евро-3) и УМЗ-4216 (2,9 л, Евро-2).

Кроме того, существуют «Газели» с турбодизелями STEYR M14 (ГАЗ-560) и бензиновыми двигателями Chrysler, однако в данном руководстве данные силовые агрегаты не рассматриваются.

Коробка передач пятиступенчатая, трехвальная, с синхронизаторами на всех передачах.

Подвеска зависимая, на продольных рессорах. Тормозная система двухконтурная, с передними дисковыми и задними барабанными тормозными механизмами. Рулевое управление с травмобезопасной, регулируемой по высоте рулевой колонкой и механизмом типа «винт-шариковая гайка» в зависимости от комплектации может быть оборудовано встроенным гидроусилителем.

Грузопассажирские модификации фургонов оборудованы дополнительным отопителем, установленным за пассажирским сиденьем.

О надежности «Газелей» свидетельствует факт их многолетней эксплуатации в качестве маршрутных такси в условиях «на износ». Крупноузловая сборка автомобилей семейства налажена в Казахстане (Алма-Аты), Литве (Рокишис) и Иране (Тегеран).

Двигатели ГАЗ-3302

ЗМЗ-4025.10 – четырёхцилиндровый бензиновый карбюраторный двигатель рабочим объёмом в 2,445 литра, максимальной мощностью 90 лошадиных сил. Максимальный крутящий момент – 172,6 Н•м при 2,5 тыс. об/мин.
ЗМЗ-4026.10 – 4-х цилиндровый бензиновый карбюраторный мотор рабочим объёмом в 2,445 литра, максимальной мощностью 100 лошадиных сил. Максимальный крутящий момент – 182,4 Н•м при 2,5 тыс. об/мин.
ЗМЗ-4061.10 – четырёхцилиндровый бензиновый карбюраторный двигатель рабочим объёмом в 2,28 литра, максимальной мощностью 100 лошадиных сил. Максимальный крутящий момент – 181,5 Н•м при 3,5 тыс. об/мин.
ЗМЗ-4063.10 – четырёхцилиндровый бензиновый карбюраторный двигатель рабочим объёмом в 2,28 литра, максимальной мощностью 110 лошадиных сил. Максимальный крутящий момент – 191,3 Н•м при 3,5 тыс. об/мин.
УМЗ-4216 – бензиновый инжекторный двигатель с электронным управлением зажиганием и впрыском. Количество цилиндров – четыре, рабочий объём мотора – 2,89 л. Мощность в базовой версии – 107 лошадиных сил. Максимальный крутящий момент – 235 Н•м при 2,5 тыс. об/мин. В качестве основы для разработки был взят силовой агрегат 3М3-21. Серийный выпуск данного мотора начался в 2ООЗ году.
ЗМЗ-40524 – четырёхцилиндровы й бензиновый инжекторный двигатель рабочим объёмом в 2,5 литра (2464 см. куб), максимальной мощностью 140,5 лошадиных сил. Максимальный крутящий момент – 214 Н•м при 4 тыс. об/мин. Данный силовой агрегат является прямым последователем моторов ЗМЗ-405 и ЗМЗ-406.
ГАЗ-5602 – 4-х цилиндровый дизельный мотор с турбонаддувом, рабочим объёмом в 2,134 л, мощностью 95,2 л.с. Максимальный крутящий момент – 200 Н•м при 2,3 тыс. об/мин.Недолгое время выпускался по лицензии австрийской компании «Штайр», показал себя недостаточно надёжным в эксплуатации и дорогим в ремонте. Поэтому распространения не получил.
Chrysler 2.4L-DOHC – импортный четырёхцилиндровый бензиновый инжекторный двигатель с электронной системой управления впрыском топлива и зажиганием, рабочим объёмом в 2,429 литра и номинальной мощностью 137 лошадиных сил. Максимальный крутящий момент – 210 Н•м при 4 тыс. об/мин.

Устройство передней рессорной подвески на Газель ГАЗ-3302 и ГАЗ-2705, особенности конструкции и устройства передней рессорной подвески полноприводных автомобилей Газель.

Передняя рессорная подвеска на автомобилях Газель ГАЗ-3302 и ГАЗ-2705 зависимая, шкворневая. Состоит из штампованной балки двутаврового сечения, соединенной с поворотными кулаками с помощью шкворней. В передней рессорной подвеске на автомобилях Газель ГАЗ-3302 и ГАЗ-2705 устанавливают две полуэллиптических рессоры.

Передняя подвеска на автомобилях Газель ГАЗ-3302 и ГАЗ-2705 выполнена на продольных листовых рессорах с двумя гидравлическими амортизаторами. В подвеске могут применяться малолистовые или многолистовые рессоры. Малолистовая рессора состоит из двух листов, стянутых хомутом, расположенным в задней части рессоры, и центровым болтом. Многолистовая рессора имеет четыре листа.

Рессоры несимметричные относительно центрового болта. Передний конец рессоры закреплен через резинометаллический шарнир в кронштейне на раме автомобиля. Задний конец — через два резинометаллических шарнира и серьгу в кронштейне на раме автомобиля.

Балка передней рессорной подвески на автомобилях Газель ГАЗ-3302 и ГАЗ-2705 прикреплена к рессорам стремянками. К балке через резиновые подушки прикреплены нижние концы амортизаторов. Верхние концы которых также через резиновые подушки закреплены на кронштейнах рамы.

Для ограничения хода сжатия подвески над рессорами на кронштейнах установлены резиновые буфера сжатия. На концах балки передней рессорной подвески через шкворни закреплены поворотные кулаки. Шкворень зафиксирован в отверстии балки клином. На шкворне выполнена лыска под клин. В верхнем ушке поворотного кулака установлено резиновое уплотнительное кольцо.

Для восприятия осевых нагрузок в шкворневом соединении между нижним ушком поворотного кулака и балкой установлен упорный подшипник. Шкворень поворачивается во втулках (подшипниках скольжения). Торцы шкворней закрыты съемными крышками, в которые ввернуты пресс-масленки для смазки втулок шкворней. Опорные подшипники шкворней смазываются одновременно со смазкой нижних втулок. Для прохода смазки во втулках поворотных кулаков выполнены спиральные канавки.

Поворотные кулаки состоят из двух частей — фланца и запрессованной в него цапфы. На цапфах на двух конических роликовых подшипниках установлены ступицы передних колес. Ступица вращается на двух роликовых конических подшипниках. Наружные кольца подшипников запрессованы в ступицу, а внутренние кольца без натяга установлены на цапфе кулака.

На ступице установлен тормозной диск. Со стороны тормозного щита полость ступицы уплотнена сальником, а снаружи — колпаком. Гайка крепления передней ступицы законтрена шплинтом. Амортизаторы передней рессорной подвески на автомобилях Газель ГАЗ-3302 и ГАЗ-2705 телескопические, гидравлические, двустороннего действия. Выступающие из амортизаторов верхние части штоков защищены от грязи резиновыми колпаками.

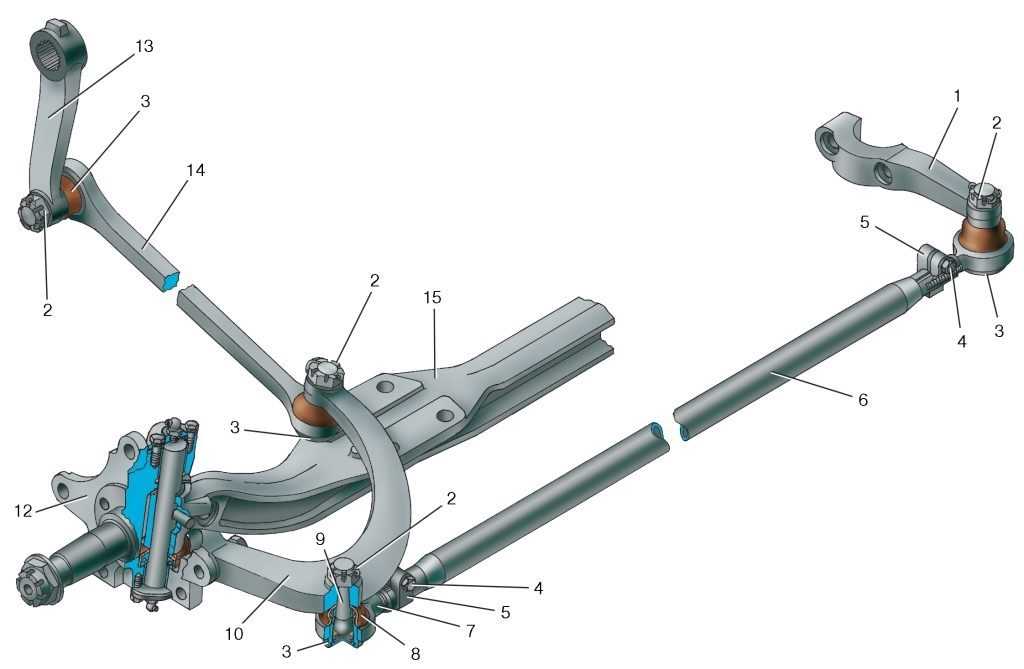

Трапеция рулевого управления расположена за балкой передней оси. Рычаги трапеции прикреплены к поворотным кулакам болтами. Их резьба при сборке покрывается герметиком, препятствующим их отворачиванию при эксплуатации. Ограничение углов поворота управляемых колес обеспечивается болтами, ввернутыми во фланцы поворотных кулаков.

Продольная рулевая тяга цельнокованая, поперечная, трубчатая, с резьбовыми наконечниками. Наконечники имеют разное направление резьбы, что позволяет регулировать схождение колес, не снимая тяги с автомобиля.

Все подвижные соединения передней рессорной подвески автомобилях на Газель ГАЗ-3302 и ГАЗ-2705: переднее и заднее крепления рессоры, крепление серьги, верхнее и нижнее крепления амортизаторов выполнены на резиновых втулках.

Регламент обслуживания ЗМЗ 406 2,3 л/100 л. с

Согласно требованиям производителя, обслуживается двигатель ЗМЗ 406 в следующем порядке:

осмотр цепи ГРМ через 30000 пробега, замена через 100000 км;
замена масла и фильтра после 10000 км;
замена ОЖ примерно раз в два года или 30000 пробега;
подзарядка аккумулятора каждую осень, замена после 50000 км;
свечи зажигания хватают на 60000 пробега;
фильтр топливный приходит в негодность после 30000 км, воздушный – 20000 км;
катушки зажигания выходят из строя после 50000 пробега.

Ремонт ЗМЗ 406

Производитель рекомендует использовать для движков качественную смазку, чтобы исправно работали гидрокомпенсаторы и маслонасос. Изначально система охлаждения имеет слабые места – радиатор и термостат. Все навесное оборудование высокоресурсное, за исключением помпы, полимерный ротор которой служит около 30000 км. Из-за большого веса мотора своими руками произвести капремонт очень сложно в гараже без тельфера.

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор ЗМЗ 406 гнет клапана только при перескакивании цепи. Причем, повреждаются они друг о друга (впускные и выпускные при одновременном подъеме), а не о поршни. При обрыве цепи такой неприятности не случится.

Поскольку устройство ДВС частично скопировано с СААБ, а частично сохранена конструкция ЗМЗ 402, для него характерны неисправности:

Высокие обороты ХХ	1)поломка датчиков 2)нет контакта регулятора ХХ 3)порваны шланги картерной вентиляции	1)замена датчиков 2)восстановление контакта 3)замена шлангов
Отказ цилиндра	1)неисправность ЭБУ 2)выход из строя катушки 3)пробой наконечника свечи 4)поломка форсунки	1)замена блока управления 2)ремонт катушки 3)замена наконечника 4)ремонт/замена форсунки
Неустойчивая работа ДВС	1)подсос воздуха 2)вода в топливном баке	1)восстановление герметичности, замена прокладок 2)слив бензина, просушивание бака
Мотор не запускается	1)выход из строя системы зажигания 2)нарушена подача топлива	1)замена катушки, контакта 2)замена фильтра, клапана редукционного, регулировка фаз, замена топливного насоса

Проверка динамической балансировки колес

У легковых автомобилей необходимо периодически проверять динамическую балансировку колес.

При контроле технического состояния шин их осматривают, проверяют давление воздуха, подкачивают шины, удаляют острые предметы, застрявшие в протекторе (стекло, гвозди и т.п.), проверяют зазор между сдвоенными шинами (20—30 мм для шин малого размера и 40—50 мм — большого размера), проверяют состояние вентиля и обода колеса (наличие вмятин, заусенцев и коррозии). Выпуск на линию автомобилей, у которых давление воздуха в шинах не соответствует норме, не допускается.

Для измерения давления воздуха в шинах применяют манометры поршневого или пружинного типа. Манометр поршневого типа прижимают наконечником 1 к вентилю камеры, утапливая золотник. Из камеры воздух поступает по каналу наконечника под поршень 2 и перемещает его, сжимая тарированную пружину 3. Вместе с поршнем перемещается латунный цилиндрический окрашенный в красный цвет экран 4, скользящий по направляющей трубке 5. При отнятии манометра от вентиля поршень под действием пружины 3 возвратится в исходное положение, а экран останется на месте.

В верхней части корпуса манометра имеется окно, закрытое прозрачным целлулоидом, на котором нанесена шкала делений 6. По кромке экрана 4 и шкале 6 определяют давление воздуха в шине. Точность показаний манометра — в пределах цены одного деления шкалы (0,1 или 0,2 кГ/см2).

Поршневые манометры применяют преимущественно в дорожных условиях. Для контроля давления воздуха в шинах в гаражах применяют наконечники с манометром для воздухораздаточного шланга от компрессора или воздушной магистрали. Схема наконечника с манометром пружинного типа приведена на рисунке.

При отпущенной кнопке (положение I) клапан 4 под давлением воздуха, поступающего через штуцер 7 из шланга, соединенного с шиной, а клапан 9 под действием пружины 10 и давления воздуха, поступающего через штуцер 11 из магистрали, прижимаются соответственно к седлам 3 и 8. Манометр 5 в этом случае показывает давление воздуха в шине. При нажатии кнопки 1 (положение II) до отказа воздух из воздушной магистрали поступает к шине.

При неполном нажатии кнопки 1 (положение III) клапан 9 прижмется к седлу 8, а клапан 4 будет находиться при этом в промежуточном положении. В этом положении воздух из шины может выходить наружу и давление воздуха в ней будет снижаться до момента, пока кнопка не займет своего крайнего положения (I). Это дает возможность установить требуемое давление воздуха в шине.

Сжатый воздух для накачивания шин получают из компрессорных установок, а для раздачи воздуха применяют воздухораздаточные колонки.

Воздухораздаточная колонка представляет собой устройство, состоящее из механизма (регулятора давления) контролирующего давление воздуха, до которого должна быть накачана шина, и шланга, автоматически отключающего подачу сжатого воздуха; иногда колонка имеет механизм для автоматического сматывания длинного шланга на барабан.

Автоматические регуляторы давления по принципу действия можно подразделить на пневмомеханические и электромеханические.

В качестве задающего и регулировочного устройства в регуляторах первого типа служат воздушный манометр и пружина, уравновешивающая давление воздуха, и второго типа — электроконтактный манометр. Исполнительным устройством в пневмомеханических регуляторах служит отсечный плоский или шариковый клапан, а в электромеханических — соленоидный электромагнитный клапан. Принципиальная схема регулятора первого типа показана на рисунке. Регулятор давления воздуха устанавливают в требуемое положение поворотом маховичка 1, который сжимает пружину 3; пружина 3 через толкатель 2 давит на диафрагму 4 и далее на клапан 5, который в этом случае будет находиться в открытом состоянии и пропускать воздух из воздушной магистрали в полость под диафрагму.

Поворачивая маховичок 1 при закрытом кране 6, изменяют величину открытия клапана 5 (дросселируя давление воздуха) до тех пор, пока на манометре 7 не установится требуемая величина давления воздуха. После этого открывают кран 6 и сообщают колонку с вентилем накачиваемой шины. Как только в шине будет достигнуто установленное по манометру давление воздуха, под диафрагмой регулятора возникнет избыточное давление, неуравновешиваемое пружиной; при этом диафрагма, прогибаясь вверх, сожмет пружину и освободит клапан 5, который перекроет подачу воздуха из магистрали.

Серьга

Еще одна важная деталь – сайлентблоки серьги рессоры. Что примечательно, сами листы изнашиваются быстрее, чем разбиваются эти резинометаллические элементы

Но производя диагностику ходовой ГАЗ-3302, не стоит их обделять вниманием

Если сайлентблоки серьги изношены, будет происходить люфт элемента и возникнут сильные удары. Как правило, элемент изнашивается в верхней части. Если видны расслаивания, значит, деталь вышла из строя. Как производится ремонт ходовой «ГАЗели» в данном случае?

Заменить деталь можно на месте. Однако, потребуется поддомкратить раму. Далее молотком выбивается старый сайлентблок. Для запрессовки нового воспользуйтесь хомутом глушителя. Затяните резинометаллический элемент до упора и установите в серьгу, дополнительно производя мягкие удары молотком.

Ремонт двигателя ЗМЗ 406

Ремонт двигателя Газель 3302 (Волга) рекомендуется проводить в автосервисе, но большинство автолюбителей делают этот процесс самостоятельно. Простота конструкции позволяет провести все работы, связанные с восстановлением движка 406 своими руками.

Особых неисправностей или проблем вследствие эксплуатации двигателя замечено не было. На некоторых моделях транспортных средств было замечено, что быстро выходили со строя форсунки. Эта проблема устраняется легко — заменой всех впрыскиваемых элементов. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает такое, что не выхаживает и 100 тыс. км, кому как повезёт.

Ещё одной проблемой становятся родные заводские свечи ЗМЗ 406. Выход из ситуации простой — заменить свечи на произведённые компанией Бриск.

Капитальный ремонт мотора 406

Капиталка движка проходит в несколько этапов. Силовой агрегат подвергается разборке и диагностике неисправностей. Дальше, происходит процесс закупки запасных частей. Рассмотрим, основные позиции капитального ремонта мотора.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ ЗМЗ 406 — это процесс определения наличия трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин. Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить.

Поскольку деталь сделана с алюминия, то применяется аргонная сварка. В гаражных условия, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ ЗМЗ 406

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что качество деталей не высокое и шейки распредвалов быстро изнашиваются

Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется

Сборка двигателя ЗМЗ 406

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Таким образом, восстанавливается ресурс мотора на 80%. Если считать это в километровом эквиваленте, то силовой агрегат сможет прослужить 180-200 тыс. км пробега, при нормальном техническом обслуживании.

Трансмиссия и тормоза

Автомобили ГАЗ-ЗЗО2 комплектовались пятиступенчатыми коробками переключения передач модели ГАЗ-3302-1700010 (для бензиновых моторов) и ГАЗ-330242-1700010 (для дизеля). Модернизации ГАЗели заметно улучшили работу трансмиссии ГАЗ-ЗЗО2. Педаль сцепления стала функционировать как на легковом автомобиле – с гораздо меньшим усилием, чем ГАЗели первого поколения. Если в цифрах – усилие снизилось с 18-ти до 10-ти килограммов. Передачи стали включаться намного чётче и легче. Трогание с места сделалось более плавным, без рывков и вибраций.

Поведение ГАЗ-ЗЗО2 изменили сцепление теперь от фирмы ZF Sachs (Германия); новые подшипники первичного и вторичных валов фирмы SKF (Германия) и синхронизаторы Hoerbiger (Германия), установленные в коробке передач. Для исключения течей через манжеты коробки передач, они тоже стали импортными – фирмы Rubena (Чехия). Всё это в совокупности и дало заметный результат.

То же самое – работа тормозной системы в новой ГАЗели, по сравнению с первым поколением. При торможении стало легче дозироваться усилие на педаль. Нога чётко ощущает, когда надо дожать педаль или припустить. В этом тоже была заслуга немецких комплектующих – вакуумных усилителей Бош. Сцепление с тормозами сделано через один бачок на двоих, что способствовало упрощению конструкции и эксплуатации. Тормозной путь обновлённой ГАЗ-ЗЗО2 сократился почти на восемь процентов ( на З метра), а в некоторых комплектациях ГАЗели-Бизнес стали устанавливать антиблокировочную систему тормозов от компании Бош.

На передних колёсах установлены вентилируемые диски, а сзади – барабанные тормоза. При аккуратной езде передние колодки служат примерно 30 тысяч км, а задние – 50 — 60 тысяч км. Передних тормозных дисков хватает на пробег свыше ста тысяч километров.

Перечень модификаций ДВС

Изначально мотор проектировался инжекторным, поэтому версия 4062.10 считается базовой. Необходимость в карбюраторных модификациях 4061.10 и 4063.10 возникла позже. Их устанавливали на Газель, поэтому сохранив объемы камер сгорания, нужно было снизить эксплуатационные расходы владельца. Для этого руководство ЗМЗ снизило степень сжатия, чтобы перевести моторы на более дешевое топливо А-76.

Версии мотора ЗМЗ 406 отличаются камерами сгорания

С моторами 4061 и 4063 произведена обратная модернизация:

снижена мощность и крутящий момент;
обороты ХХ стали 750 мин-1 вместо 800 мин-1;
максимальный крутящий момент достигается на 3500 оборотах, а не на 4000.

Технические характеристики

Параметры	Технические характеристики
Габариты и размеры: дшв, мм	484020752200
Внутренние размеры грузовой платформы: дшв, мм	133018301530
Колесная база, мм	2760
Колея передних/задних колес, мм	1700
Грузоподъемность, кг	770
Пассажировместимость	10
Масса автомобиля, кг снаряженная полная	1880-1930 2800
Коробка передач	5-ступенчатая, механическая
Подвеска колес	передняя: независимая, двухрычажная, пружинная с газонаполненными амортизаторами и стабилизатором поперечной устойчивости; задняя: зависимая, на двух продольных полуэллиптических рессорах со стабилизатором поперечной устойчивости, с гидравлическими телескопическими амортизаторами двустороннего действия
Двигатель	ЗМЗ-4063.10/ЗМЗ-4026.10/ГАЗ-560
Рабочий объем куб.см	2,464/2,134/2,429
Номинальная мощность нетто, кВТ, (л.с.)/об/мин.	103(140)/70(95)/101(137)
Максимальный крутящий момент, Нм/об/мин.	200/250/210

Силовой агрегат

На автомобиль ГАЗ Соболь 2752 устанавливаются следующие типы двигателей:

бензиновый мотор объемом 2.3 литра и мощностью 110 л.с.;
бензиновый мотор объемом 2.5 литра и мощностью 86 л.с.;
дизельный мотор объемом 2.1 литр и мощностью 95 л.с.

Тип двигателя	Бензиновый
Марка двигателя	EvoTech
Объем двигателя	2890.0 (куб. см)
Мощность двигателя	106.0 (л. с.)
Количество цилиндров	4

Трансмиссия

Быстрый выход из строя КП, особенно у грузовых версий, работавших с перегрузкой. Трансмиссия механическая 5-ступенчатая. Задний привод.

Подвеска

Передняя подвеска независимая, двухрычажная, пружинная с газонаполненными амортизаторами и стабилизатором поперечной устойчивости.
Задняя зависимая, на двух продольных полуэллиптических рессорах со стабилизатором поперечной устойчивости, с гидравлическими телескопическими амортизаторами двустороннего действия.

Рулевое управление типа «винт — шариковая гайка», со встроенным гидроусилителем, рулевая колонка — регулируемая.

Тормозная система

Рабочая тормозная ситема. Гидравлическая, двухконтурная, с вакуумным усилителем, датчиком аварийного падения уровня тормозной жидкости и регулятором давления. Тормоза передние — дисковые, задние — барабанные.

Источники

https://zapchasti-isuzu.ru/marki-specavto/podveska-gaz-2753.html
https://otdelka-remont.ru/remont-peredney-podveski-gaz-sobol-svoimi-rukami/
https://muzeipirat.ru/remont-podveski-sobol-svoimi-rukami/
https://AVSU-pitanie.ru/info/remont-podveski-sobol-svoimi-rukami/
https://autoremont36.ru/remont-peredney-podveski-sobol-svoimi-rukami/

Тормозная система

Система торможения автомобиля ГАЗ 3302 состоит из следующих компонентов: колодок барабанного типа, тормозных цилиндров, вакуумного усилителя тормозного механизма и тормозных деталей, и шланг для подачи жидкости. Руководство по эксплуатации ГАЗ поможет сохранить целостность тормозной системы.

Во время поломки нельзя нажимать на педаль тормоза при снятой или отведенной скобе. Все системы нельзя промывать бензином, ацетоном и прочими растворителями. Новые детали тормозной системы должны быть очищены от консервационной смазки. Инструкция по ремонту ГАЗ 3302 предполагает выявление причин неисправностей тормозной системы с их последующим устранением. Эти причины без труда может обнаружить опытный водитель во время эксплуатации.

Схема устройства тормозной системы Газели

Среди таких можно выделить занос автомобиля в сторону при торможении. Чаще всего это происходит при запылении тормозных дисков. В подобном случае необходимо промыть резиновые накладки бензином, после чего насухо вытереть и отшлифовать.

У некоторых моделей может наблюдаться недостаточная эффективность торможения, из-за чего приходится с большим усилием вдавливать педаль тормоза. Руководство по ремонту объясняет это износом тормозных колодок или нарушением целостности вакуумного шланга. В этом случае нужно заменить поврежденные детали.

Одной из причин поломок считают шум в тормозных механизмах. Эта проблема возникает из-за разрушения пружины дискового тормоза или износа пальцев тормозов переднего колеса. Все вышеперечисленные детали необходимо поменять. Если механизмы системы туго растормаживаются, поршни в тормозной скобе заклинили.

Замена тормозных дисков на Газели

Для того чтобы исправить такую ситуацию, необходимо корпус скобы снять, очистить с нее грязь и смазать поверхности деталей касторовым маслом. Также эта неисправность может быть вызвана засорением отверстий тормозного цилиндра. Для удаления данного дефекта нужно прочистить отверстия медной проволокой диаметром 0,6 мм.
