Конструктивные особенности двигателя и других узлов машины
Первые серийные автомобили шли с двигателем ММЗ Д-245.12С, но уже спустя два года на ЗИЛ «Бычок» стали ставить улучшенные турбодизельные системы ММЗ Д-245.9 с турбонаддувом, регулировкой давления воздуха и интеркулером, соответствовавшие нормам «Евро-2». Еще через семь лет двигатели улучшили до соответствия нормативам «Евро-3». Топливо в среднем расходуется по 12 л за 100 км.
Параметры турбодизельной системы ЗИЛа:
- объем – 4,75 л;
- мощность – 136 лошадиных сил;
- четыре цилиндра диаметром 110 мм;
- поршневой ход – 125 мм.
Фото усовершенствованого двигателя ММЗ Д-245.12С ЗИЛа-5301
Что касается трансмиссии, то автомобиль снабжен механической коробкой передач с пятью ступенями, основной тип – гипоидный. На каждой, кроме первой и третьей, действует синхронизатор. Сцепление работает в масляной ванне, многодисковое. В устройство карданной передачи ЗИЛа входят промежуточная опора, три шарнира, скользящее шлицевое соединение.
Рама
В качестве прообраза автомобиля применялась модель грузовика от автоконцерна Mercedes Benz – Vario. От нее перешло по наследству устройство рамы лестничного типа с лонжеронами сечения «швеллер».
Удлинение рамы автомобиля ЗИЛ-5301
Подвеска
Передняя подвеска – на двух рессорах в форме полуэллипса, со скользящими задними концами и парой амортизирующих механизмов. Задняя подвеска – на четырех рессорах аналогичной формы, две из которых являются главными.
Рессоры на ЗИЛ 5301 (Бычек)
Система торможения
Модернизация тормозной системы ЗИЛа-5301
Управлять ЗИЛом «Бычок» в городе не всегда комфортно, поскольку, несмотря на сравнительно компактные габариты грузовика, поворотный радиус составляет 780 см. Тормозная система имеет два контура, каждый из которых независим. Один направлен на то, чтобы тормозить переднее правое и заднее левое, другой – на переднее левое и заднее правое колесо. Это позволяет максимально обезопасить вождение. Если один из контуров выйдет из строя, возможна экстренная остановка.
Передние тормоза у автомобиля ЗИЛ-5301 – дискового вида, задние – барабанного. Тормозная система гидравлическая, с пневмоусилителем. Рычаг стояночного тормоза имеет механическое соединение с задними механизмами. Самые последние варианты оборудованы системой автоблокировки.
Система заправки
ЗИЛ-5301 оснащен объемными заправочными емкостями, в числе которых:

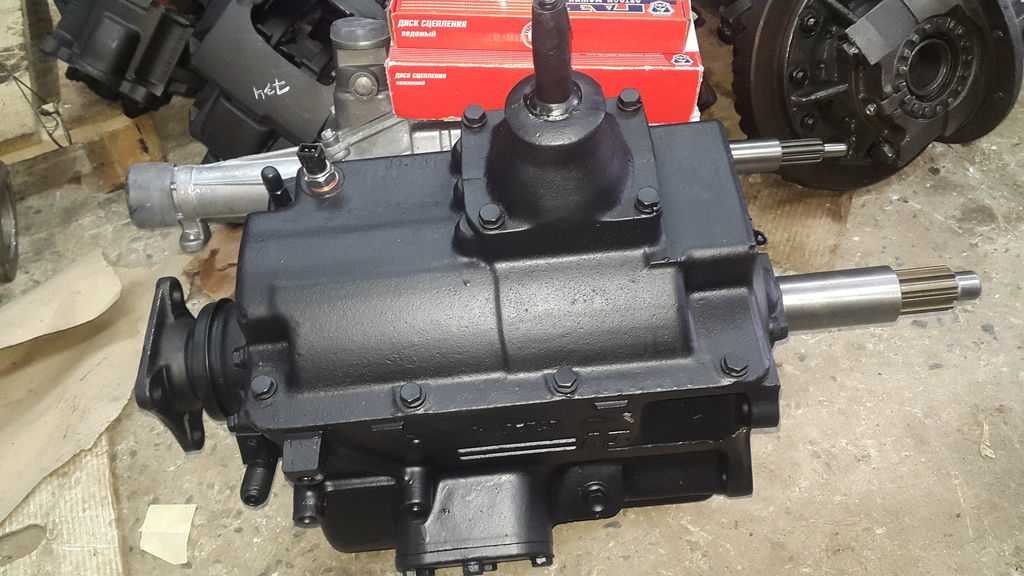

Механическая коробка переключения передач (МКПП) в автомобиле ЗИЛ-5301
- Бак тормозной жидкости – 1 л.
- Гидропривод – 0,4 л.
- МКПП – 5,1 л.
- Задний мост – 3,3 л.
- Охладительная система – 16 л.
- Система гидроусилителя – 3,2 л.
- Топливный бак – 125 л.
- Амортизатор – 0,45 л.
- Двигатель и радиатор (суммарное количество) – 11,5 л.
- Бачок омывателя – 2,2 л.
Топливо ЗИЛа — дизельное, а для заполнения других заправочных емкостей применяется масло, тормозная жидкость, иные составы (в зависимости от назначения).
Почему ЗИЛ «Бычок» не пошел?

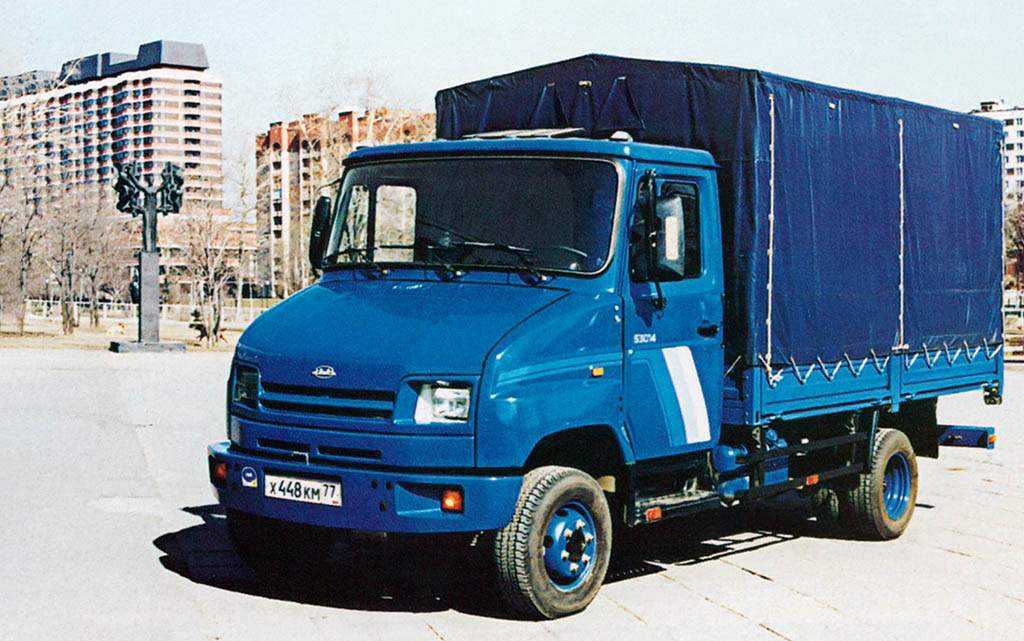

Серийный ЗИЛ-53014
На первый взгляд ЗИЛ-5301 выглядел неплохо. В его активе значился современный внешний вид, очень просторная кабина, небольшой радиус поворота (6,8 м), относительно низкая рама, а значит и погрузочная высота. Кроме того почти с самого начала завод выпустил на рынок несколько модификаций автомобиля: базовую с бортовой платформой, грузовое шасси с однорядной или двухрядной кабиной, короткой или длинной базой. Другими словами «Бычок», как неформально называли грузовик, был способен удовлетворить практически любые запросы рынка. И все бы хорошо, если бы не удручающее качество автомобиля.
Практически с самого начала потребители столкнулись со множеством недостатков. Это и низкое качество сборки, и общая ненадежность узлов и агрегатов автомобиля. Работа по рекламациям шла неохотно, завод не спешил устранять недостатки модели. Тем не менее до начала 2000-х «Бычки» худо-бедно продавались. В 2001 году автозавод выпустил 50-тысячный ЗИЛ-5301, а всего «Бычок» занимал более 58% от общего годового выпуска. Однако в 2004 году Горьковский автозавод выпустил свой ГАЗ-3310 «Валдай». Кроме того российский рынок начали осваивать корейские и китайские производители малотоннажных грузовиков, и ЗИЛ начал терять свои позиции. Уже к 2005 году производство ЗИЛ-5301 сократилось на 40%, до 1838 автомобилей в год. Это было начало конца.
Правительство Москвы во времена Ю. Лужкова активно закупало автомобили ЗИЛ, но спасти предприятие это не помогло
В 2011 году выпуск грузовика перенесли на дочернее предприятие АМО ЗИЛ в г.Петровск Саратовской области. Но и там выпуск машины прекратили через три года. Всего на Московском автозаводе с 1994 по 2012 год было выпущено 86835 «Бычков».
ЗИЛ-5301 получился машиной в общем то не плохой. Его можно было довести до ума, повысить надежность, улучшить рентабельность. И нельзя сказать, что работа в этом направлении вообще не велась, велась, но слишком медленно. По меркам капиталистической экономики естественно. Проблемы «Бычка» проистекали из проблем самого завода. Так почему же «Бычок» не спас ЗИЛ? Возможно потому, что завод так и не научился делать малотоннажные автомобили?
История модели ЗИЛ-5301 «Бычок»
Уже в начале 90-х годов новые экономические реалии совершенно не способствовали успешным продажам устаревших и «прожорливых» бензиновых среднетоннажных ЗИЛовских грузовиков. Дальше ситуация только усугублялась: спрос на эту продукцию стремительно обваливался, а предприятие погружалось в затяжной кризис.
Резко сократились военные и государственные заказы, оставшееся без поддержки сельское хозяйство вообще перестало закупать новые грузовики… Рынки вчера ещё дружественных стран также оказались потерянными. Вместе с тем, рос и пополнялся целый новый класс общества – мелкие и средней руки предприниматели, заинтересованные в машинах для перевозок малых партий грузов на коротком плече и в городах.
На ГАЗе раньше поняли, как нужно поступить, и запустили в производство разработанные с оглядкой на «Форд Транзит» малотоннажные грузовики и микроавтобусы «Газель». На ЗИЛе ещё в 1992 году спешно разработали компактный грузовик классом выше «Газели» – трёхтонный ЗИЛ-5301 полукапотной компоновки, но запустить его в серию сумели лишь спустя четыре года.
Основной причиной такого длительного промежутка называли отсутствие подходящего двигателя для новой модели. В 1996-м году, когда «Бычок» был запущен в серию, основными владельцами Завода имени Лихачёва был, в результате «приватизации по Чубайсу», торгующий бытовой техникой и электроникой кооператив «Микродин». Надо отдать должное его основателям – Дмитрию Зеленину и Александру Ефанову – они пытались осуществить непростую задачу выживания и развития предприятия в условиях «свободного рынка».
Бортовой ЗИЛ-5301 «Бычок» во дворе родного завода.
Предполагалось разработать несколько универсальных платформ грузовиков и собирать на их базе автомобили под конкретные заказы. Первенцем, «флагманом» этой стратегии и основным «кормильцем» завода на ближайшие годы должен был стать «Бычок». Для скорейшего его запуска в серию, в качестве временной меры было решено комплектовать ЗИЛ-5301 тракторным 4-цилиндровым дизелем Минского моторного завода: у этого мотора была автомобильная модификация Д-245 (мощностью от 109 до 136 л.с.). Практика впоследствии показала справедливость поговорки: «Нет более постоянной вещи, чем «временная мера».
Рекорд производства «Бычков» (22 тысячи единиц в год) был поставлен именно во время управления заводом предпринимателей из «Микродина» (кстати, физиков по образованию). Через несколько лет «Микродин» под нажимом столичных чиновников был вынужден уйти с предприятия, продав свои акции городу по номинальной цене. Московское правительство аккумулировало свыше 68% акций ЗИЛа, который вскоре в шутку стали называть «Заводом имени Лужкова».
«Бычки» очень активно и настойчиво стали пристраивать на рынке в качестве государственного и муниципального заказов; различным фирмам, тесно связанным с мэрией столицы. Вместе с солидными льготами и регулярными финансовыми вливаниями из госбюджета, это позволяло держать предприятие «на плаву».
Но вот продажи «Бычков», так сказать, «в свободном полёте», год от года неуклонно снижались: люди всё чаще выбирали не их, а ГАЗовские «Валдаи» и расплодившиеся в широком ассортименте корейские и китайские компактные дизельные грузовики. Объёмы производства ЗИЛ-5301 сократились с 12,3 тыс. автомобилей в 2000 году до тупиковых 527 единиц в 2008 году.
В 2011 году было объявлено о переносе производства «Бычков» на ЗАО «Петровский завод автозапчастей АМО ЗИЛ» (Саратовская область, город Петровск); был организован торжественный запуск линии по сборке автомобилей ЗИЛ-5301 на этом предприятии. Однако уже в 2014 году в истории производства автомобиля «Бычок» уже окончательно была поставлена точка.
В чём причина заката этой перспективной модели? В не проведённых вовремя модернизациях? В низком качестве сборки машин? В том, что по самому своему расположению на сотнях гектаров дорогой московской земли завод «ЗИЛ» был обречён на уничтожение? В затягивании с запуском в серию более современных и конкурентоспособных преемников «Бычка» – ЗИЛ-4362 и «Тапира»? И в том, и в другом, и в третьем.

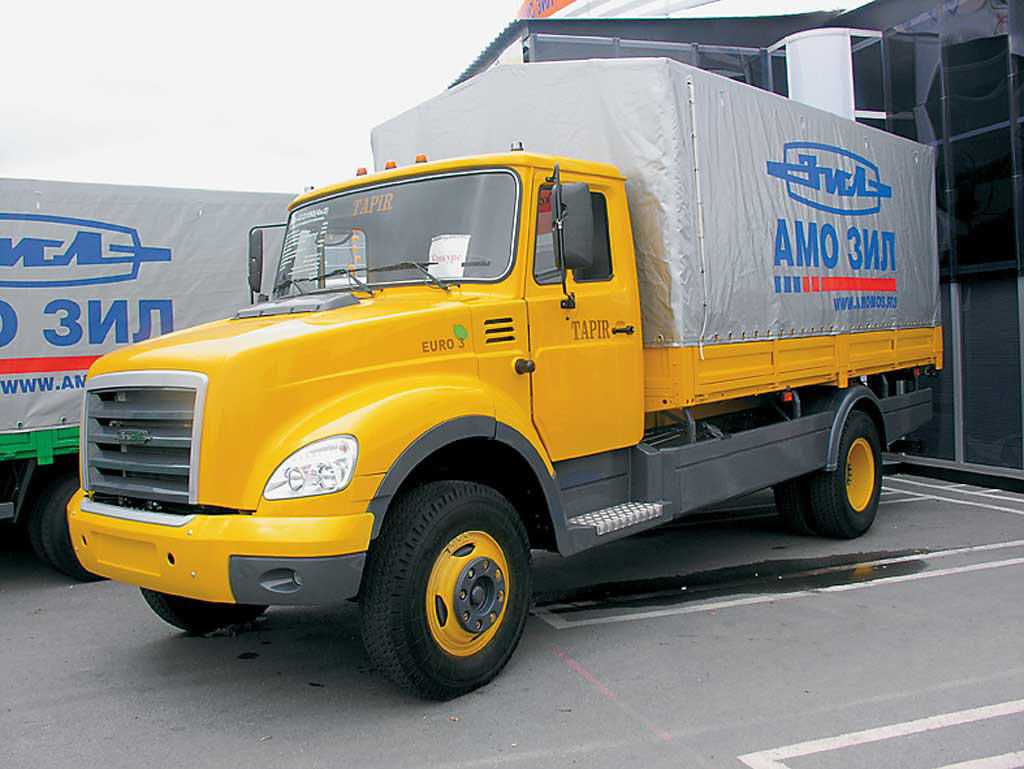

Дальнейшее развитие концепции «Бычка», к сожалению, не получившее распространения. (4,5 тонник «Тапир»).
Как бы то ни было, на дорогах СНГ продолжают трудиться ещё немало «Бычков». Каковы технические особенности данных машин, и что думают о них их прошлые и нынешние владельцы – далее в этой статье
Устройство
Внешне ЗИЛ «Бычок» отличают по большой кабине с коротким капотом и крупными, высоко установленными фарами. Он стал первым в ряду «трехтонок», получившим гидроусилитель руля, что добавило ему еще больше маневренности. При этом грузовик считается одним из самых тяжелых в своем классе из-за оснащения коробкой переключения скоростей и тормозной системой, аналогичной установленной на автобусе «Юность».
«Внутреннее» устройство самосвала имеет следующие особенности:
- Рама автомобиля аналогична модели Vario, используемой на малотоннажнике Mercedes Benz.
- Силовой агрегат используется минского производства ММЗ:
- в первых моделях это 122-сильный Д-245.7;
- поздние оснащаются более мощными (130 л.с.) четырехцилиндровыми двигателями с индексом Д-245.9, модификации Евро-2 либо Евро-3.
- Коробка передач грузовика – механическая, 5-ступенчатая, с главной передачей гипоидного типа. На переключении передач, кроме 1 и 3, действует синхронизатор.
- Шины на колесах – обычного бескамерного типа.
- Тормозная система – независимая двухконтурная, с перекрестным действием. Один контур управляет передним правым и задним левым колесами, а второй – наоборот, благодаря чему достигается гарантия безопасности при движении на дороге.
- Автомобиль предоставляет пользователю объемные заправочные емкости (для горючего – 125 л), что позволяет проходить на нем большие расстояния без дозаправки.
- Кабина отапливаемая, имеющая надежную защиту от пыли и звуков.
ИНТЕРЕСНО! Изготовитель предоставляет вниманию клиентов модификации грузовика, имеющие увеличенную колесную базу (до 4250 мм) для перевозки крупногабаритных грузов, а также удлиненную кабину, оснащенную люком и местом для отдыха.
Эксплуатация, обслуживание и ремонт
Выполнение своевременных ремонтных работ по устранению неисправностей приводит к увеличению срока службы автомобиля, его безопасности и надежности. Текущий ремонт механизмов, вышедших из строя, выполняется согласно руководству по эксплуатации, в котором приведены чертежи и схемы всех агрегатов.
Нужен ли тахограф
Тахографы устанавливаются на грузовики тоннажностью более 3,5 т, в зависимости от назначения машины, надстроек и при условии осуществления маршрутных рейсов на расстояние более 50 км. Поэтому на грузопассажирские автобусы «Бычок» с более 8 пассажирских мест, самосвалы, манипуляторы и другую технику, выполняющую коммерческие перевозки, прибор необходимо устанавливать.
Как прокачать тормоза
Алгоритм прокачки тормозов:
- Залить жидкость для тормозов в систему.
- Наполнить пневматический привод сжатым воздухом.
- Нажать на тормозную педаль.
- Наполнить бачки жидким раствором до отметки.
- Снять предохраняющий колпачок и натянуть шланг из резины на головку детали колесного цилиндра. Оставшийся конец опустить в прозрачную емкость с небольшой порцией жидкости.
- Повернуть клапан на 1 вращение, мягко нажать на педаль и закрутить элемент.
- Повторять процедуру, пока из шланга не начнет поступать жидкий материал без пузырьков.
- Аналогично прокачивают задний правый тормоз и 2 передних.
- Убирают шланг.
- Протирают клапан, вставляют колпачки.
При замене тормозных колодок или диска производят приработку деталей:
- делают 30 торможений по убыванию от 90 до 30 км/ч с интервалом в 2 км;
- производят 3 торможения на блокировочной грани от 80 км/ч до полной остановки.
После замены колодок проверяют систему в дорожных условиях.
Как настроить сцепление
Регулировка сцепления по полному ходу выполняется изменением расположения подвижного упора педали. Допустимое значение расстояния сверху до нижнего ограничителя — 180 мм. Значение свободного хода — 1-2 мм. Оно измеряется передвижением педали сцепления.
Муфта подшипника имеет ход, равный 3-4 мм, который проверяется движением вилочного рычага переключения при снятой оттяжной пружине. Толкатель вращается и производит регулировку перемещения детали.
Как отрегулировать клапана
Регулировка клапанов заключается в проверке зазоров между клапанами и коромыслами. Их регулируют на холодном моторе и через 30 минут после выключения. Топливная подача также отключена.
Номинальные значения зазоров:
- для впускного клапана — 0,25-0,3 мм;
- выпускного — 0,4-0,45 мм.
Регулировка клапанов осуществляется так:
- Снять крышку головки.
- Измерить ключом болтовой и гаечный затяжной момент.
- Поворачивать коленвал до тех пор, пока впускной клапан первого цилиндра будет открываться, выпускной — начнет закрываться.
- Настроить зазоры в четвертом, шестом, седьмом и восьмом клапанах. Счет ведут от вентилятора.
- Провернуть коленчатый вал на 1 оборот и отрегулировать расстояния в первом, втором, третьем и пятом клапанах.
- Вставить крышку.
- Запустить мотор и проверить работу.
Замена подушки двигателя
При ремонте ЗИЛа допускается замена подушки силового агрегата при ее износе или выходе из строя. Для проведения текущего обслуживания машину загоняют на смотровую яму, отсоединяют клеммы от аккумуляторной батареи, поднимают на домкратах ту сторону, на которой выполняют замену. Отворачивают гайки крепления подушки к кронштейну, выкручивают болты, соединяющие кронштейн с лонжероном. Снимают деталь.
При откручивании подушки придерживают коробку передач и опускают механизм на упор или подставку. Верхний ограничитель отводят в сторону, производят демонтаж старого устройства и замену на новое. Затем все сборочные единицы собираются в обратной последовательности.
ЗИЛ-5301

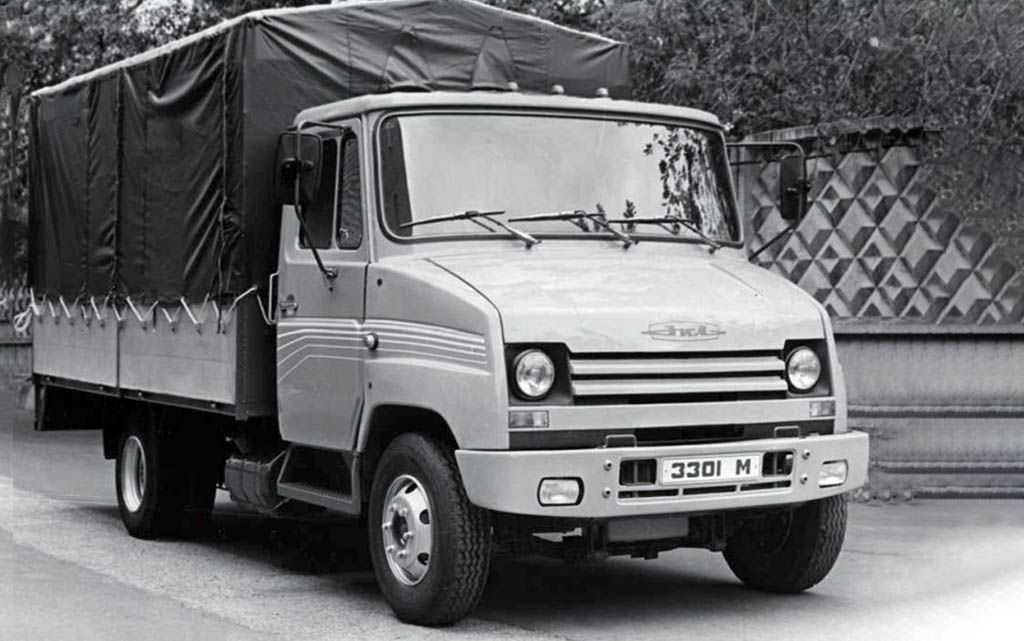

Один из первых прототипов, еще под обозначением ЗИЛ-3301, 1992 год
К началу 90-х спрос на среднетоннажные грузовики ЗИЛ драматически сократился. Новая рыночная экономика требовала коммерческие автомобили малой грузоподъемности с экономичными двигателями. На Московском автозаводе это прекрасно осознавали и уже в марте 1992 году преступили к разработке малотоннажного грузового автомобиля. Первый импульс проекту придал макет полукапотного грузовика, разработанный дизайнером К.В. Потехиным, он же и занялся проработкой внешнего вида будущей машины. Ведущим конструктором был назначен А.Н. Горчаков.
Так как средств на создание полностью оригинальной машины завод не имел, ее старались максимально унифицировать с уже выпускающимися автомобилями. К примеру кабину позаимствовали у ЗИЛ-4331, коробку передач у ЗИЛ-130, дисковой тормозной системой поделился представительский ЗИЛ. Подвеску, переднюю ось, электросистему и раму пришлось разработать с нуля. Впрочем, пока последняя готовилась к производству ЗИЛ-5301 (именно такой отраслевой индекс получил грузовик), выпускался на шасси Mercedes-Benz МВ-709D. Всего таких машин под индексом ЗИЛ-53012 было выпущено 219 единиц.

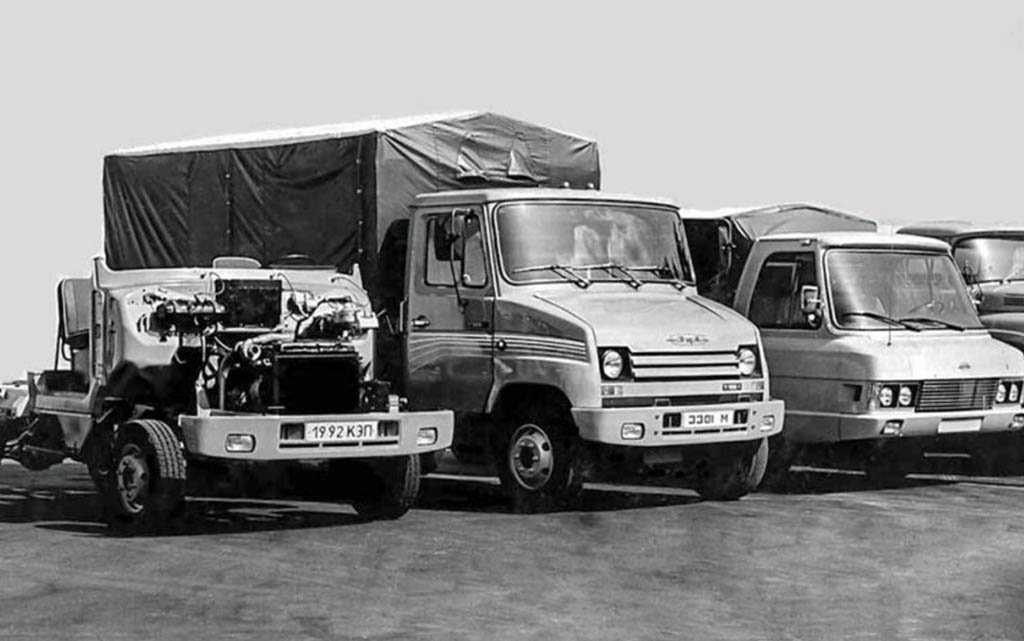

ЗИЛ-3301
По внутризаводским документам грузовик проходил как ЗИЛ-3301. Но когда дело близилось к серийному производству, в НАМИ автомобилю присвоили индекс ЗИЛ-5301, что согласно действующей отраслевой нормали соответствовало автомобилям массой 9-14 тонн. Как видим тогда в автопромышленности бардак творился еще тот.
Как бы то ни было разработка семейства ЗИЛ-5301, полностью на отечественной компонентной базе, подходила к концу. В мае 1995 года собрали первые машины. Так как подходящего дизеля на ЗИЛе не имелось, а импортные агрегаты стоили слишком дорого, выбор пал на минский дизель Д-245. Для трехтонного грузовика его мощность в 109 л.с. была явно недостаточной, но выбирать не приходилось. Полноценное серийное производство ЗИЛ-5301 развернули в октябре 1996 года. Всего до конца года выпустили 1348 автомобилей.
Технические характеристики
Надежности отечественному агрегату не хватало, и в жестком городском ритме он иногда подводил. В итоге заводу пришлось освоить производство модификаций с иностранными дизелями. В 1999 году начался выпуск версий с агрегатом «ММЗ Д-245.12С». Модернизированная модификация «ММЗ Д-245.10», дополненная турбокомпрессором Schwitzer, чешским ТНВД Motorpal и интеркулером, соответствовала классу «Евро-1».
В 2001 году на ЗИЛ-5301 начали устанавливать улучшенный турбодизель модели «ММЗ Д-245.9» с регулятором давления воздуха, турбонаддувом и интеркулером. Он развивал мощность в 136 л. с. и соответствовал требованиям «Евро-2». С апреля 2008 года по сегодняшний день все модели «Бычок» комплектуются двигателем Д245.9, по своим экологическим качествам соответствующим требованиям Евро 3.
Данный двигатель, помимо всего прочего, оснащается турбонаддувом – это одна из причин столь большой мощности. Конструкция предполагает охлаждение воздуха перед осуществлением поддува.Технические характеристики
| Двигатель Д-245.12С | ||
| Количество цилиндров | 4 | |
| Объем | 4,75 л | |
| Мощность в лошадиных силах | 108,8 | |
| Мощность в кВт | 80 | |
| Крутящий момент | 1300-1700 Н*м | |
| Частота вращения | 2 400 об/мин. | |
| Степень сжатия | 15,1 | |
| Тип рабочего топлива | Бензин | |
| Расход топлива при скорости выше 60 км/ч | 12 литров | |
| Расход топлива при скорости ниже 60 км/ч | 25 литров | |
| Двигатель Д245.9 | ||
| Количество цилиндров | 4 | |
| Диаметр цилиндра | 110 мм | |
| Ход поршня | 125 мм | |
| Объем | 4,75 л | |
| Степень сжатия | 15,1 | |
| Мощность в лошадиных силах | 136 | |
| Мощность в кВт | 100 | |
| Скорость вращения | 2 400 об./мин. | |
| Крутящий момент | 460 Н*м | |
| Тип рабочего топлива | Дизель | |
| Средний расход топлива | 12 литров на 100 километров | |
| Максимальная скорость (в документах) | 95 км/ч | |
| Трансмиссия и ходовая часть | ||
| Тип трансмиссии | Механика | |
| Тип главной передачи | Гипоидный | |
| Сцепление | Масляное | |
| Синхронизаторы | На всех кроме 1 и 3 ступеней | |
| Габариты | ||
| Высота | 2 365 мм | |
| Ширина | 2 319 мм | |
| Ширина передней колеи | 1 832 мм | |
| Ширина задней колеи | 1 690 мм | |
| Длинна | 6 175 мм | |
| Колесная база | 3 650 мм | |
| Клиренс | 180 мм | |
| Клиренс | 7800 мм | |
| Рама | Ширина | 845 мм |
| Полки лонжерона (в ширину) | 70 мм | |
| Толщина метала лонжерона | 5 мм | |
| Грузовая платформа | Длинна | 3 750 мм |
| Ширина | 2 250 мм | |
| Высота | 450 мм | |
| Колеса | 6,5Jх16Н2 | |
| Шины | 225/75R16С |
Наиболее популярные модификации
| Модификация | ЗИЛ-5301АО | ЗИЛ-5301ТО | ЗИЛ-5301ВА |
| Высота | 2 885 мм | 2 369 мм | 3 130 мм |
| Ширина | 1 820 мм | 1 820 мм | 1 820 мм |
| Ширина колеи | 1 690 мм | 1 690 мм | 1 690 мм |
| Длинна | 6 195 мм | 9 795 мм | 6 765 мм |
| Длинна кузова | 3 800 мм | 3 850 мм | 3 800 мм |
| Расстояние между мостами | 3 650 мм | 4 250 мм | 4 250 мм |
| Расстояние от переднего моста до крайней точки переднего бампера | 840 мм | 840 мм | 840 мм |
| Клиренс | 170 мм | 170 мм | 170 мм |
| Весовые характеристики | |||
| Масса снаряженного автомобиля | 3 695 кг | ||
| Максимальная грузоподъемность | 3 450 кг | ||
| Полная масса при максимальной загрузке | 6 950 кг | ||
| Вес колеса | 42 кг | ||
| Рама и тент грузовой части | 740 кг | ||
| КПП | 85 кг | ||
| Мотор со всем сопутствующим оборудованием | 620 кг | ||
| Распределение нагрузки по мостам | Передний | 2 300 кг | |
| Задний | 2 190 кг | ||
| Распределение нагрузки по мостам с учетом полной загрузки | Передний | 2 350 кг | |
| Задний | 4 900 кг |
История модели и назначение
В начале 1990-х годов на заводе имени Лихачева открылся проект по созданию новой серии малотоннажных грузовиков. Конструкторы применили отдельные агрегаты и узлы от других продуктов завода, в качестве прототипа для новинки выступил немецкий грузовик Mercedes-Benz T2 с высоким расположением фар.
Дебютные ходовые экземпляры ЗИЛ 5301 появились в 1994 году. Тогда речь о серийном производстве не шла. Модель получила кабину от ЗИЛ 4331, часть элементов от Mercedes-Benz, оригинальную форму капота и немецкие турбодизели OM364 (объем – 4 л, мощность – 115 л.с.). Изначально разработку назвали ЗИЛ 3301М, но затем индекс изменили на ЗИЛ 5301.
Опытную партию завод выпустил в 1995 году, а спустя 2 года началось масштабное производство модели, прозванной «Бычок». Появление автомобиля было для предприятия жизненно необходимым, поскольку спрос на среднетоннажные грузовики, на которых оно специализировалось, с переходом к рыночной экономике резко сократился.
В 1997 году также была представлена модульная конструкция цельнометаллического кузова-фургона, посредством которой можно было создавать фургоны с несколькими секциями (2, 3 или 4) общим объемом до 20,5 кубометров. Базовой версией стал ЗИЛ 5301СС с 15,5-кубовым кузовом.
Позднее появились грузопассажирские вариации ЗИЛ 5301, производство которых стало возможным благодаря небольшой погрузочной высоте (765 мм) и сдвижной боковой двери. Грузовой отсек таких моделей был незначительно сокращен.
В 1998 году завод представил несколько небольших автобусов на базе ЗИЛ 5301 с вместимостью 15-19 человек.
К началу 2000-х годов «Бычок» в объеме производства АМО ЗИЛ вышел в лидеры с 56-процентной долей. Однако с появлением китайских аналогов спрос на него начал стремительно падать. К 2008 году ЗИЛ 5301 существенно сдал (11,6% общего объема). Даже небольшие модернизации исправить ситуацию не позволили, поскольку качество сборки оставалось на низком уровне.
«Бычок» был доступен в следующих модификациях:
- ЗИЛ 5301АО – базовый вариант;
- ЗИЛ 5301БО – версия для установки кузовов и специальных надстроек;
- ЗИЛ 5301ГО – изотермический фургон;
- ЗИЛ 5301ПО – изотермический фургон с улучшенными характеристиками;
- ЗИЛ 5301ДО – удлиненная вариация;
- ЗИЛ 5301ЕО – удлиненная вариация для установки специальных кузовов;
- ЗИЛ 5301ИО – изотермический фургон с удлиненной базой;
- ЗИЛ 5301ТО – удлиненное 2-кабинное шасси на базе ЗИЛ 5301ДО для установки специальных кузовов;
- ЗИЛ 5301ЮО – длиннобазная версия с 2 спальными местами.
По техническим параметрам «Бычок» не уступает конкурентам. Создавалась модель для выполнения перевозок в пределах города или области. Для дальних поездок существовали модификации со спальными местами.
Это интересно: Технические характеристики самосвала зил-45085
Комплектация ЗИЛ 5301: технические характеристики
Название «Бычок» вполне соответствует архитектуре машины, которая включает большую кабину, оборудованную коротким упрямым капотом и упрямым взглядом фар.
Использование коробки переключения скоростей, гидравлического усилителя руля ЗИЛ 131, а также тормозных механизмов от автобуса «Юность» сделали автомобиль самым тяжелым в своем классе. Полная масса достигала 7-ми тонн, при этом впервые на трехтонную машину установили гидроусилитель.
Под капотом грузовика установили сначала модифицированный дизельный тракторный двигатель от «Белоруси» с кодовым названием ММЗ Д-245.10 (105 л.с.), а позднее в линейку силовых агрегатов добавили ММЗ Д-245.12С (109 л.с.) и ММЗ Д-245.9 (136 л.с.). Кроме того выпускались небольшие партии с установленными дизельными движками от американской корпорации Caterpillar, французского Renault и болгарского Vamo. Отечественные двигатели, устанавливаемые на модель, перечислены в таблице.
| Двигатель | Мощность | Дополнительное оборудование | Экология |
| ММЗ Д — 245.10 | 105 л.с. | Базовая модель | — |
| ММЗ Д — 245.12С | 109 л. с. (80 кВт) | ТНВД Motorpal интеркулер турбокомпрессор Schwitzer | Euro 1 |
| ММЗ Д — 245.9 | 136 л. с. | Интеркуллер турбонадув регулятор давления воздуха | Euro 2 |
Основные параметры для базовой модели с силовым турбинированным агрегатом ММЗ Д-245.9 Е3, на который установлена система промежуточного охлаждения воздухаописаны в таблице 2.
| Объем двигателя, л | 4,75, четырехцилиндровый |
| Мощность, л.с. (кВт) | 130 (95,7) |
| Скорость max, км/час | 95 |
| Крутящий момент для стандартных двигателей ЗИЛ 5301, Нкм | 350 |
| Расход топлива, л/100 км при скорости 60 км/час | 12 |
| Время для разгона до 60 км/час, сек | 30 |
| Полная масса, кг | 6950 |
| Допустимая нагрузка для передних колес, кг | 2350 |
| Допустимая нагрузка для задних колес, кг | 4900 |
| Грузоподъемность ЗИЛ 5301, кг | 3450 |
| Радиус разворота, м | 7,8 |
| Тип сцепления | Однодисковое |
| Тип коробки передач | Механическая пятиступенчатая |
| Тип ведущего моста | Гипоидный с одной ступенью |
| Структура карданной передачи | Два вала, конструкция с 3 шарнирами, промежуточная опора. Валы соединяются посредством скользящих шлицев. |
| Рулевое управление | Гидравлический усилитель |
| Тормоза | Передние дисковые |
| На задней оси | Установлены барабаны |
| Схема электрооборудования ЗИЛ 5301 | Однопроводная |
| Напряжение питания, В | 24 |
| Габаритные размеры платформы, м | 3,75 на 2,25 на 0,45 |
На автомобиль установлены бескамерные шины марки 225/75R16С и колесные диски размером 6,5Jх16Н2. Запасное колесо, набор ключей, домкрат и пр. включается в комплект поставки ЗИЛ 5301. Инструкция по эксплуатации предусматривает обкатку машины и периодическое техническое обслуживание. То 1 производится после 4000 пробега, а ТО 2 после 16 000 км.
Унивирсальный и экономный самосвал марки Камаз 65115 здесь.
На этой странице вы найдете описание надежной и выносливой техники Камаз 6520.
Массово-габаритные параметры
ЗИЛ-5301 относится к малотоннажным автомобилям, но, даже учитывая это, можно сказать, что он очень компактный. Его габаритные размеры следующие:
- высота от нижней части протектора до верхней части тента – 2 365 мм;
- длина от переднего бампера до задней части грузовой платформы – 6 195 мм;
- ширина от края левого колеса до края правого – 2 319 мм;
- расстояние от передней колесной оси до задней – 3 650 мм.
Габаритные размеры могут сильно отличаться в зависимости от конкретной модификации автомобиля. Например, ЗИЛ-5301 ТО имеет длину 7 165 мм – почти на целый метр больше обычного. А у модификации АО эти технические характеристики идентичны базовой модели.
Масса самого автомобиля, без груза, невелика, что является очень большим преимуществом – при необходимости можно с легкостью преодолевать практически все инженерные коммуникации:
- масса снаряженного автомобиля с тентом и всеми заправочными емкостями, без груза – 3 695 кг;
- полная масса снаряженного автомобиля с заправочными емкостями и максимально допустимым грузом – 6 950 кг.
Клиренс относительно невелик, особенно по сравнению с собратьями по цеху, и составляет всего 180 мм. Этого обычно недостаточно для комфортного передвижения по проселочным дорогам или пересеченной местности.
Именно поэтому ЗИЛ-5301 «Бычок» позиционируется как городской малотоннажный грузовик.
К преимуществам габаритных характеристик также можно отнести небольшие колеи передних и задних колес:
- колея передних колес – 1 832 мм;
- колея задних колес – 1 690 мм.
Такие размеры позволяют передвигаться в местах, где пространство крайне ограничено, например, по узким улочкам, заставленным большим количеством припаркованного автотранспорта.
Весовые характеристики отдельных узлов, агрегатов:
- механизм рулевой – 29 кг;
- колесо в сборе (с шиной) – 42 кг;
- радиатор (сухая масса) – 15 кг;
- вал (карданный) – 35 кг;
- рама целиком, с каркасом и тентом – 740 кг;
- рессора передняя – 30 кг;
- рессора задняя – 64 кг;
- мост задний – 250 кг;
- рама – 250 кг;
- механическая коробка переключения передач – 85 кг;
- силовой агрегат в сборе с заправочными емкостями и дополнительным оборудованием – 620 кг;
- дисковое сцепление – 36 кг.
Кабина и кузов
В целях удешевления в «Бычке» использовались конструкторские решения, ранее применяемые на продуктах автозавода имени Лихачева. Так, автомобилю досталась просторная кабина ЗИЛ-4331, дополненная выразительными фарами и необычным «оперением».
Для коммунальных служб предприятие создало 4-дверную 2-рядную кабину с 6 пассажирскими местами. И уже изначально ЗИЛ-5301 обладал целым «букетом» проблем и хронических «болезней», свойственных многим отечественным автомобилям.
«Печка» в автомобиле функционирует довольно уверенно, но ржевский отопитель, устанавливаемый опционально, имеет малую долговечность. Вентиляционный люк, появившийся в кабине, нравится водителям, но регулярно протекает, а дальний свет отличается малой эффективностью.
Однако, кабина – не самое больное место «Бычка», и данный элемент чаще удостаивается похвалы. Кроме прочего, рабочее место водителя имеет и положительные стороны. Особенно удобно сиденье – оно является регулируемым и чрезвычайно мягким. Текстильная обшивка сделана из очень прочного материала, который трудно испачкать.
Также в последних версиях значительно переработаны недостатки машины касательно кабины. Теперь водительская кабина обладает отличной тепловой и звуковой изоляцией, что позволяет с комфортом перемещаться зимой – мощная печка не даст водителю и пассажиру замерзнуть даже в сильный мороз.
Руль двухспицевый, большого диаметра. Благодаря этому параметру, а также наличию ГУР, управление автомобилем становится довольно простым – при осуществлении маневра необходимо вращать рулевое колесо по самому минимуму.
Помимо стандартных кабин доступны удлиненные версии со спальным местом и люком.
Отличительные особенности ЗИЛ-5301 «Бычок»:
- Оперение с небольшим капотом, открывающимся назад;
- Двухместное нерегулируемое пассажирское сиденье;
- Трехместная двухдверная кабина, построенная на основе модели ЗИЛ-4331;
- Отопитель, объединенный с системой охлаждения мотора;
- Отдельное водительское сиденье с механизмом подрессоривания, регулируемой жесткостью и настройками подушки, наклона спинки и положения;
- Трехщеточный стеклоочиститель с электроприводом и омыватель ветрового стекла с электроприводом.
Синий енот против копыт Газели
Тем временем производство на заводе резко снижалось, и в 2009 году составило всего 2332 грузовика (в 2010 только 1335 машин). И в этих условиях руководству предприятия было предложено спустя 17 лет ещё раз попробовать себя в типаже машин грузоподъёмностью 1,5 тонны. Задача неподъёмная, так как этот сектор надёжно удерживала горьковская «ГАЗель», которая успела растоптать всех конкурентов. Идея принадлежала главному инженеру завода Геннадию Яркову, а реализовывать её стал начальник цеха испытательного оборудования Владимир Шацкий. Вот только реализовывать предполагалось из того задела, что оставался к тому моменту на заводе. И тогда вспомнили об одном из проектов далёкого 1994 года, долго пылившемся в одном из боксов экспериментального цеха и чудом не попавшего под массовую сдачу металлолома, захлестнувшую завод последние годы его существования. Едва проект Туманова ЗИЛ-3207Т отряхнули от пыли, как оказалось, что использовать его в том же виде так же нерентабельно, как и в 1990-е. Поэтому подошли по-хозяйски.
Первым делом заменили мосты. Передний использовали от ЗИЛ-5301, но на новых малолистовых рессорах. Это было одно из последних нововведений, активно внедрявшихся на серийной продукции завода. Задний мост тоже от «Бычка», но с хитрецой. Этот мост изначально предназначался для санитарной модификации 2-секционного фургона ЗИЛ-32502М на базе ЗИЛ-5301. Мост односкатный с оригинальными ступицами и с АБС на барабанных тормозах. Рулевое управление подошло от невостребованного грузового шасси Mercedes-Benz оставшемся ещё от проекта «Москва 100».
Основной отсек грузовика – бортовая платформа осталась без изменений. Она удивляла, пожалуй, только одним – деревянным настилом пола. Но главной интригой оставалась кабина. Её решили не менять, и старую 2-дверную кабину от «Юности» водрузили на новое шасси. Машину перекрасили из жёлтого в синий цвет и в таком виде показали заводскому руководству. С лёгкой руки неизвестного острослова машину прозвали «Синий енот». Шасси и компоновка устроили руководство, а вот кабина нет!
Для производства кабина «Юности» была непригодна по уже описанным ранее причинам, кроме того, производство автобусов ЗИЛ-3207 «Юность» было окончательно завершено в 1998 году, а КБ автобусов расформировано. Плюс к этому были списаны и утилизированы какая-то часть оснастки и часть задела запчастей. Да и о какой новизне может идти речь, на дворе уже 2010 год! Так и решили отказаться от кабины «Юности».
