На камазе произведен первый карьерный самосвал самсон

Контрольный пункт проверки веса

Сотрудники ГИБДД проверяют на контрольном пункте транспортные средства на перегруз (весовой контроль).

Есть 2 способа взвешивания:

1. Динамическое, когда на весах производится расчет нагрузки на ось. При этом движение ТС не должно быть более 5 км/ч. Такой метод дает погрешность 3%.
2. Статическое взвешивание более точное. Этот способ измерения используют чаще для коммерческих перевозок. Машину останавливают на весах и производят замер массы.

Виды контрольных пунктов:

• стационарные, когда оборудования для взвешивания и сотрудники имеют постоянную дислокацию;
• передвижные на специальных фургонах для выявления нарушений на любых участках дороги.

Кроме массы, сотрудники полиции на постах могут проверить и состав груза на предмет его опасности и наличия для его перевозки специального разрешения. Регламентировано данное положение в Приказе Минтранса России от 08.08.1995 года № 73.

Цена

Никто не сомневается в том, что одним из главных достоинств Камаза Геркулеса должна стать доступная стоимость автомобиля. Это именно то, что позволит российскому грузовику противостоять весьма серьезным конкурентам, уже давно завоевавшим отличную репутацию и наладившим работу столь важных для машин такого типа сервисных центров.

Весь этот путь придется пройти и КАМАЗу, хотя еще до выхода на мировой рынок новые машины должны будут показать свои лучшие качества на отечественных стройках и в карьерах. К слову, там же должны оказаться и другие новые грузовики КАМАЗа, которые получат название Юпитер. Уже заявлено, что это будут исключительно карьерные самосвалы, перед которыми поставят задачу потеснить на рынке белорусские БЕЛАЗы.

Движущая сила

Основная интрига привычного облика оранжевого самосвала – его же «камазовский» двигатель 740.735-400 (Euro 5). Он ведёт историю от модели 740, но настолько серьёзно модернизирован и доработан, что в существенной доле запчастей невзаимозаменяем и с родоначальником семейства, и со значительно поздними версиями челнинских V-образников. По данным ПАО «КАМАЗ» взаимозаменяемость составляет около 30%.

Чтобы всесторонне подойти к описанию нового двигателя, прежде углубимся немного в историю.

На рубеже веков автозавод провёл глобальную работу по модернизации семейства своих V-образных восьмицилиндровых двигателей. Тогда появились различные настройки мощности и сертификация соответствия международным требованиям токсичности выхлопа. Был пройден путь от второго экологического класса в 2004 году до пятого в 2019-м. В самих движках изменилась чистота обработки некоторых поверхностей, доработано газораспределение и применена новая цилиндропоршневая группа. Обновлённый V-образный восьмицилиндровый турбодизель 740.30-260 рабочим объёмом 10,86 л с системой промежуточного охлаждения наддувного воздуха (интеркулером) развивал мощность 260 л.с. при 2200 об/мин и выдавал максимальный крутящий момент 1078 Нм в диапазоне 1200–1400 об/мин. Позже появилась 360-сильная версия с увеличенным до 130 мм ходом поршня и рабочим объёмом 11,76 л с увеличенной до 18,0 степенью сжатия. Дальнейшая модернизация привела к созданию 400-сильного мотора, установленного на предмете сегодняшнего разбирательства.

У двигателя модели 740.735-400 изменена силовая схема блока цилиндров с целью придания большей жёсткости, увеличен на 5 мм радиус кривошипа и применены новые усиленные болты крепления крышек коренных подшипников (большего диаметра). Модернизированы системы смазки и охлаждения. Для соответствия требованиям пятого экологического класса двигатель комплектуется электронноуправляемой системой питания Common Rail. Не обошлось здесь и без «бачка с синей крышкой» – технологии каталитической нейтрализации SCR.

Слева нашлось место для гидробака, фильтра-сепаратора, катализатора и лестницы, противооткатные упоры закреплены высоко

Воздухозаборник воздушного фильтра двигателя с элементом типа «циклон» продлит срок службы фильтрующего элемента

Двигатель укрыт кожухами, изолирующими шум и препятствующими загрязнению

Здесь «спрятался» гидроподъёмник кабины Ориентировочные цены на некоторые запасные части и расходные материалы у официальных дилеров по состоянию на первую декаду апреля 2022 г., розница, руб.

Масло моторное КАМАЗ G-Profi Service Line CS 10W40, канистра 20 л	6200
Антифриз КАМАЗ G-Profi Service Line, 10 кг	1800
Фильтр тонкой очистки топлива	1405
Фильтр топливный, грубой очистки	2130
Фильтр осушителя блока подготовки воздуха	1568

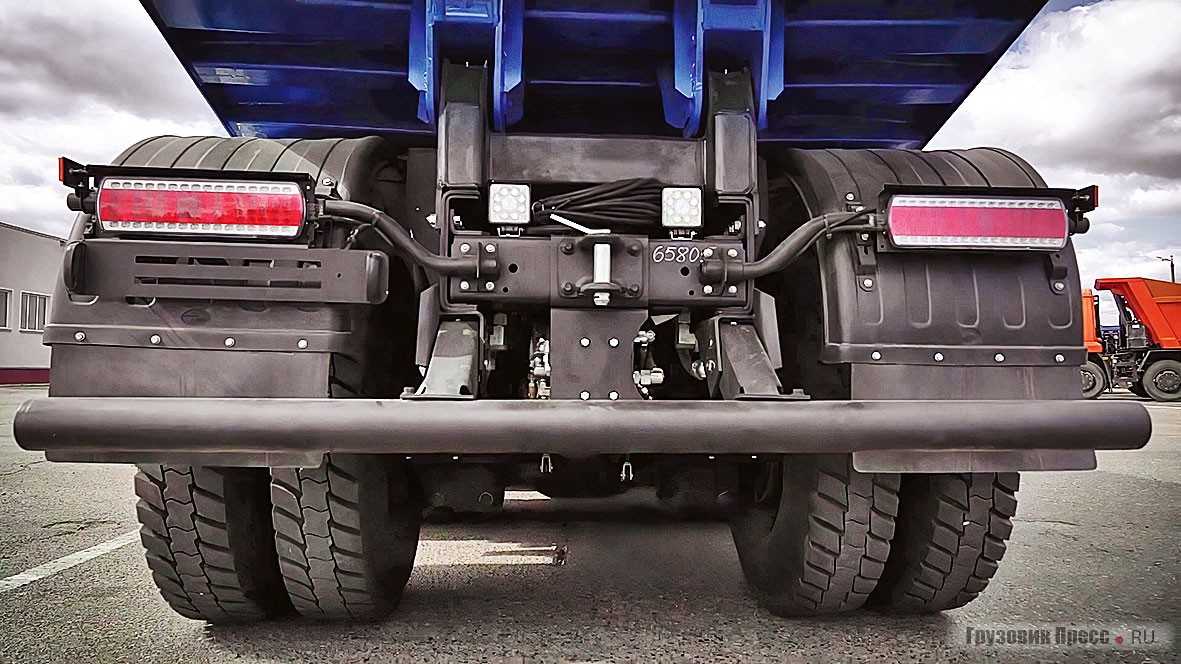

Фонарь задний светодиодный	9150

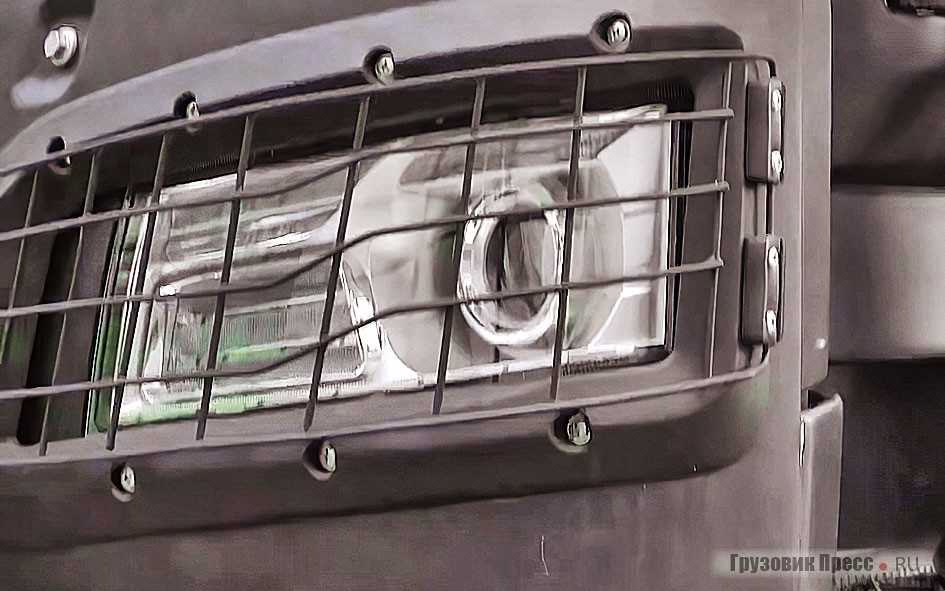

Передняя блок-фара	5800

Экономия на осях

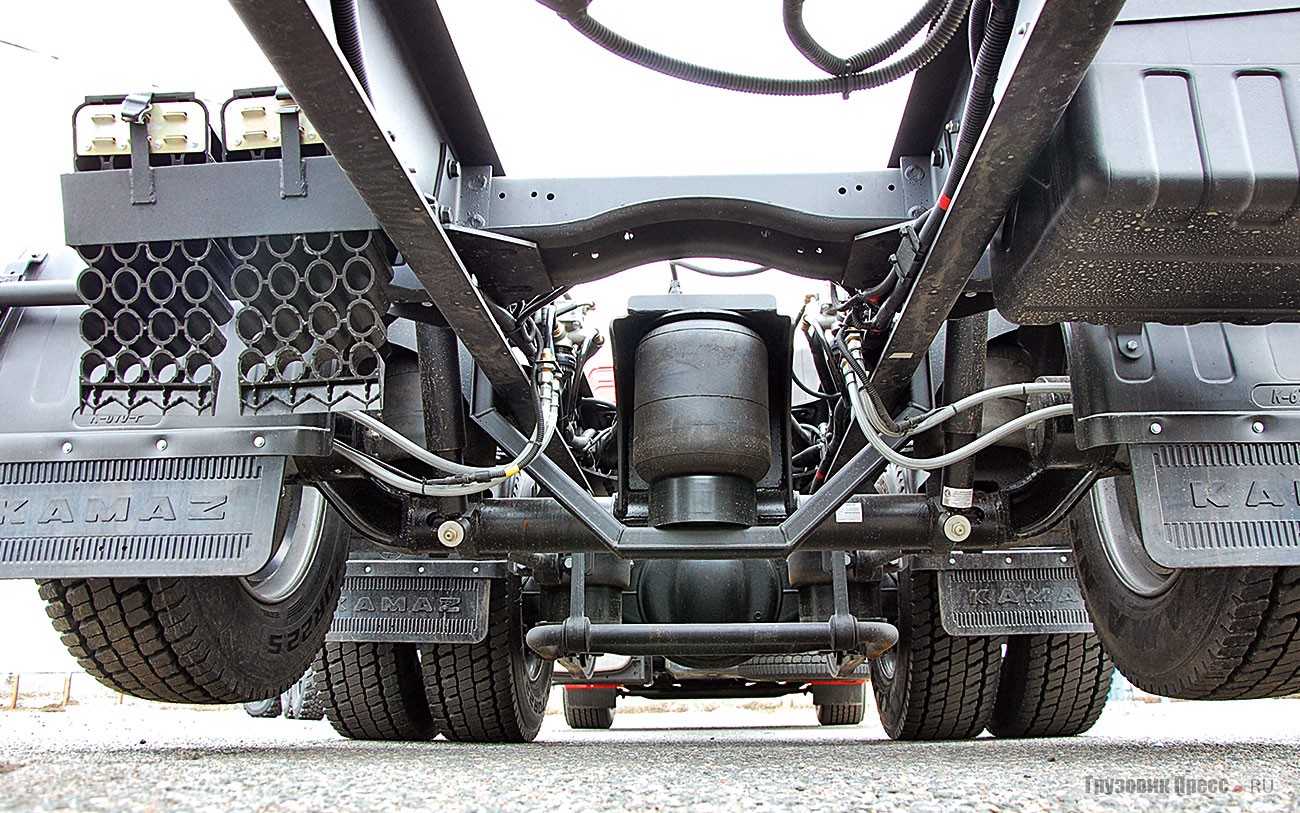

Передняя подвеска на малолистовых рессорах снабжена сайлентблоками вместо маслёнок, что повысило ресурс и необходимость обслуживания. Вместо 7-тонных осей применены оси Hande Axle с технически допустимой нагрузкой 9 т.

Грузовики с задней вывешенной осью долгое время смотрелись белыми воронами на трассах не только в России, но и в Восточной Европе. Во времена, когда ставки фрахта на тонно-километрах вдвое перекрывали расходы на эксплуатацию, говорить о расходе топлива и шин было предметом споров лишь самых продвинутых дальнобойщиков. Но как только маржа в грузоперевозках упала, то эксплуатанты принялись искать резервы экономии. На примере одной машины дневное сбережение в 1–2 л дизельного топлива незаметно. Но в рамках большого флитпарка (с 10 машинами и более) за год набегает от 150 до 200 тысяч рублей!

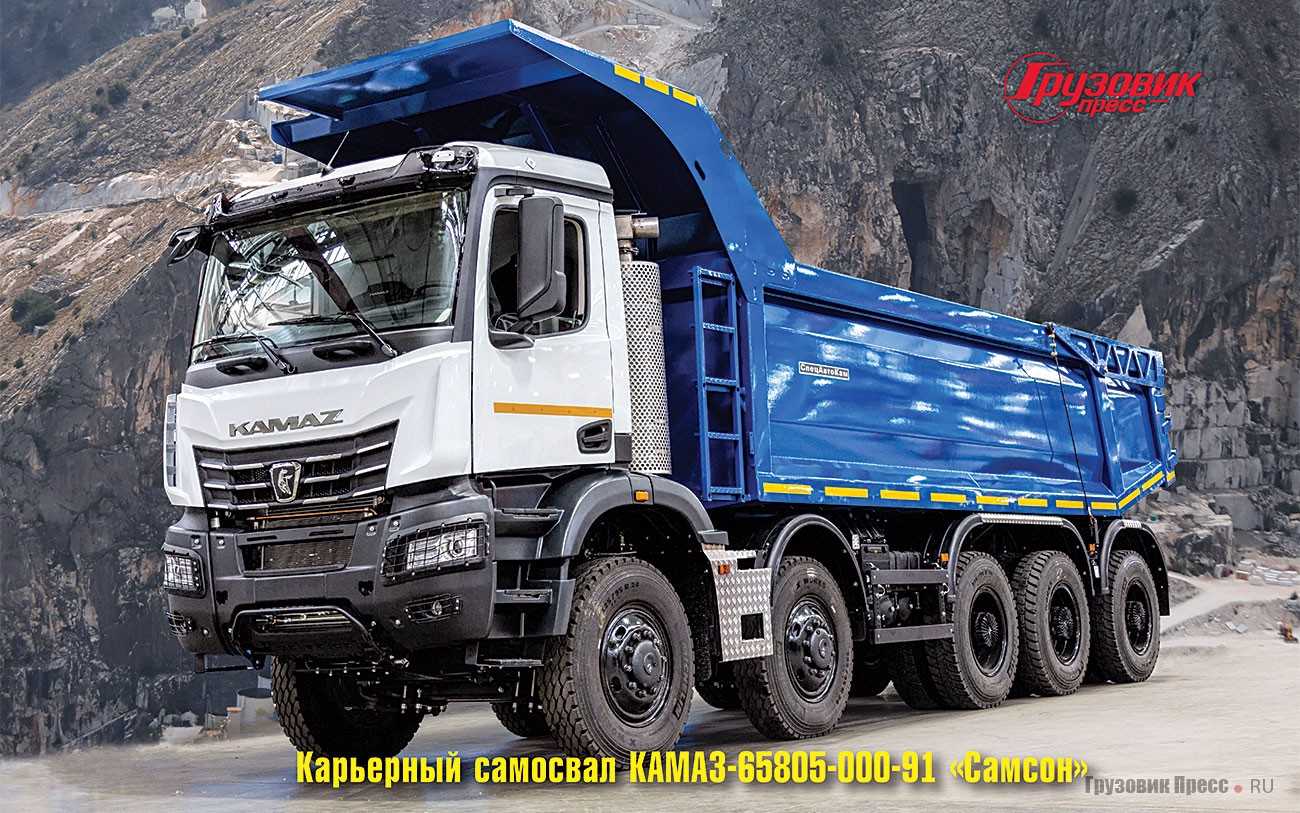

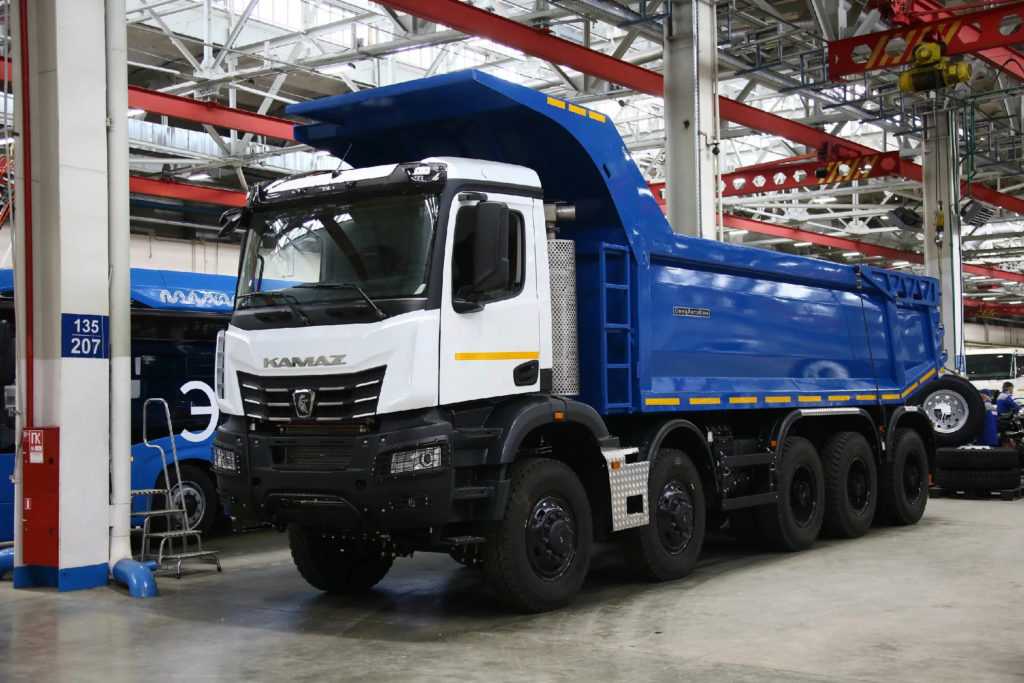

В Научно-техническом центре «КАМАЗа» разработали и изготовили первый автомобиль в новой линейке карьерных самосвалов – КАМАЗ-65805, предназначенный для эксплуатации в средних и малых карьерах.

Автомобиль, получивший имя «Самсон», создан для перевозки скальной и рудной породы на открытом воздухе в районах с умеренным и холодным климатом. Самосвал имеет увеличенные допустимые нагрузки на оси (12 т) и ведущие мосты (21 т). Шины также применены в карьерном исполнении.

«КАМАЗ-65805 – это первый представитель нового семейства автомобилей в новой линейке карьерных самосвалов КАМАЗ-Самсон. Семейство будет состоять из карьерных самосвалов с колёсной формулой 8х4 и 10х6, грузоподъёмностью от 45 до 70 тонн», – рассказал главный конструктор инновационных автомобилей Научно-технического центра Сергей Назаренко.

Под капотом КАМАЗ-65805 установлен новый рядный 12-литровый дизельный двигатель КАМАЗ Р6, мощностью 500 л.с. Коробка передач представляет собой гидромеханический автомат, что для карьерной техники в таком классе грузоподъёмности является наиболее подходящим решением, т.к. позволяет переключать передачи без разрыва потока мощности. Коробка передач имеет встроенный ретардер (горный тормоз). Объём топливного бака – 400 л., максимальная скорость движения самосвала без груза – 90 км/ч, с грузом – 50 км/ч.

На ведущие колёса «Самсона» приходится более 72% веса автомобиля, что выше, чем у дорожных самосвалов 8х4, и практически достигает показателей самосвалов 6х4. Это обеспечивает высокие показатели проходимости автомобиля, в том числе и по мокрой или заснеженной дороге внутри карьера.

Задние ведущие мосты, с возможностью блокировки дифференциалов, представляют собой полноценный тридем, то есть распределение крутящего момента происходит в равной пропорции между ними. Гидропневматическая подвеска мостов позволяет реализовать так называемый гидравлический балансир – равное распределение нагрузки на все ведущие мосты. Также с помощью подвески реализована система коррекции крена от неравномерной загрузки или неровной площадки разгрузки. Кроме того, самосвал оборудован системой контроля перегруза и защищённой видеокамерой переднего и заднего вида.

«В данный момент самосвал собран как Autonomous Ready, то есть применённые агрегаты самосвала полностью готовы для превращения его в беспилотный. Остаётся лишь установить элементы машинного зрения, сенсоров, связи и блок принятия решений, чтобы «Самсон» смог самостоятельно работать в карьерах без участия водителя. Это позволит в значительной степени минимизировать риски для жизни и здоровья людей», – пояснил Сергей Назаренко.

Самосвал предполагается оснастить системой контроля состояния водителя (контроль усталости), а также системой предотвращения столкновений и падения автомобиля в карьерах с высоты. В виде опции будут доступны также система предупреждения о приближении автомобиля к линиям электропередач, система контроля давления в шинах, алкозамок, централизованная система смазки узлов и агрегатов, система кругового видеообзора вокруг автомобиля.

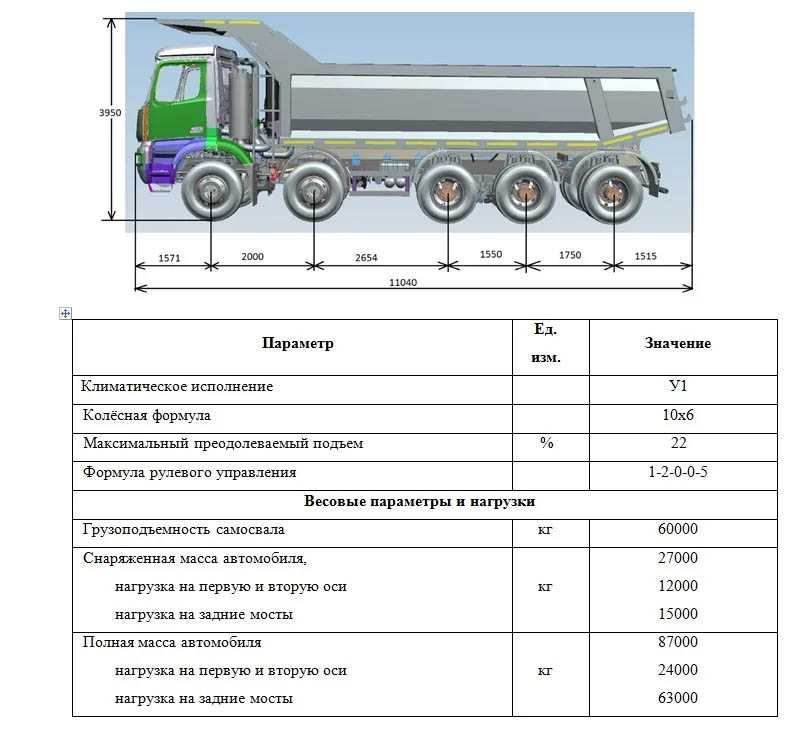

Грузоподъёмность самосвала – 60 тонн, а его полная масса достигает 87 тонн. «По своей грузоподъёмности КАМАЗ-65805 может конкурировать с нижним классом карьерных двухосных самосвалов типа БЕЛАЗ, — уверен Назаренко. — В числе его преимуществ – более высокая средняя скорость движения, более низкая цена автомобиля за счёт массовости применяемых агрегатов, намного лучшая топливная экономичность, меньшая стоимость ТО и запчастей, большие интервалы ТО, существенно более комфортная кабина последнего поколения, меньшие затраты на обустройство технологических дорог, поскольку самосвал КАМАЗ-Самсон (мод. 65805) более узкий, в сравнении с БЕЛАЗом, и нет необходимости в широких дорогах».

Также стоит отметить меньшие затраты на перемещение таких самосвалов между карьерами. Если после выработки одного карьера есть необходимость переехать в другой, самосвал может своим ходом переместиться по дорогам общего пользования – нет необходимости в разборе машины или специальном сопровождении на перегоне.

Всё только начинается…

Испытания новинки продлятся 1,5 года. Конструкторы и водители в течение этого срока будут «учить ездить» машину. В июле начато тестирование самосвала КАМАЗ-65805-000-91 в Научно-техническом центре, а затем карьерная машина отправится в Кемеровскую область на неотъемлемые в таких случаях ресурсные испытания. В этот период будет проведена отладка и наработка опыта по всей конструкции. Живой интерес к проекту уже проявили СУЭК (Сибирская угольная энергетическая компания), ММК (Магнитогорский металлургический комбинат).

Климатическое исполнение автомобиля У1 (по ГОСТ 15150) в автомобилестроении самое распространённое и относится к умеренному климату с высоким диапазоном от тропического до «более сдержанного». В международной классификации оно обозначается литерой N и подразумевает эксплуатацию на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре) при рабочих температурах от –45 до +40 °С. Предельные температуры, при которых оборудование может исправно работать, лежат в пределах от –50 до +45 °С. Исполнение У1 подразумевает и предельные значения влажности, которые в эксплуатации составляют не менее 75% при 15 °С или 100% при 25 °С. Исполнения ХЛ или УХЛ (от –60 до +40 °С) для самосвалов, как показывает практика, не настолько актуальны, поскольку при таких температурах эксплуатацию строительной и карьерной техники приостанавливают, и лишь незначительная часть парка техники используется для обеспечения непрерывности цикла.

Рачительному хозяину штурмовщина с ковырянием мёрзлой породы не особо выгодна. Производительность в лютую стужу всё равно низкая, а повышенный износ узлов, агрегатов и оборудования на запредельных температурах грозит преждевременными тратами на дополнительное обслуживание и ремонт.

По результатам трудовой закалки определится спецификация, виды комплектации и будет уточнено агрегатирование, с тем, чтобы поставить КАМАЗ-65805 в производство уже в 2022 году. К этому времени в амбициозных планах завода есть намерение представить систему автоматизированного и полуавтоматизированного (зависит от условий) движения автомобиля. Водителю будет отведена почётная роль координатора, готового следить за железным здоровьем богатыря и контролировать поведение «Самсона» в сложных условиях. Уже определены предварительные характеристики будущего авторобота: грузоподъёмность 50 950 кг, полная масса 74,4 т. Плеяду «Самсонов», если она доберётся до значимых объёмов серийного производства, ждёт удивительная карьера…

Часть 1
Часть 2

Конструктивные особенности КамАЗ-6522

Передний мост самосвала КамАЗ серии 65222 по техническим характеристикам состоит из:

• передачи;
• камеры;
• втулки;
• картера;
• шайбы;
• прокладок.

Особенностью этой модели авто является наличие переднего ведущего моста. При интенсивном использовании некоторые рабочие части и узлы машины, несмотря на особенные технические характеристики самосвала КамАЗ-6522 сильно изнашиваются.

Их легко приобрести — на нашем рынке запасные части для этой модели имеются в большом ассортименте. Официальные представители предлагают разные варианты разных запасных частей КамАЗ-6522 по приемлемой стоимости.

Но запчасти эти вам долго не понадобятся, т. к. характеристики КамАЗа модификации 65222 можно описать двумя словами: высокая надежность и долговечность. Это авто прекрасно переносит тяжелые условия эксплуатации, резкие перепады температур и влажности, хорошо себя чувствует на бездорожье. Горючее в мотор авто поступает с помощью механики.

Это значительно облегчает пуск двигателя в морозы. Можно применять разные виды ошинковки и использовать колеса разного диаметра. До мелочей продуманная конструкция КамАЗ-6522 дает возможность успешно использовать эту технику в тяжелых условиях Сибири и Крайнего Севера. Неоценимую помощь в этом оказывает в этом и долговечная шестнадцати ступенчатая механическая коробка передач ZF-16S.

В карьер с комфортом

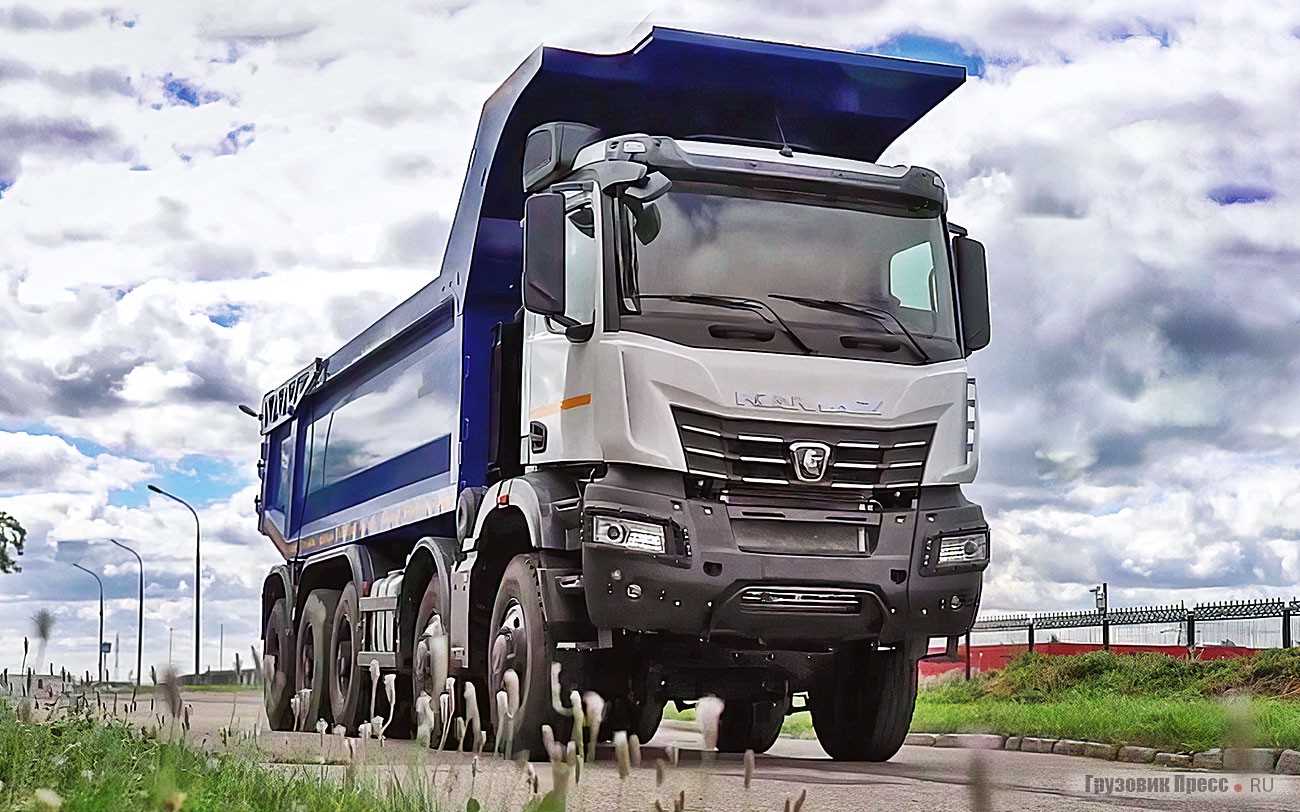

В семейство «Самсон» войдут несколько карьерных самосвалов с колёсной формулой 8х4 и 10х6, грузоподъёмностью от 45 до 70 тонн. Дорожные габариты КАМАЗ-65805 обещают горнякам снижение затрат на обустройство технологических дорог. Что легче: насыпать идеальную призму шириной 10–12 метров в вершине с минимальными уклонами и потом содержать её или накатать грейдер шириной 6 метров?

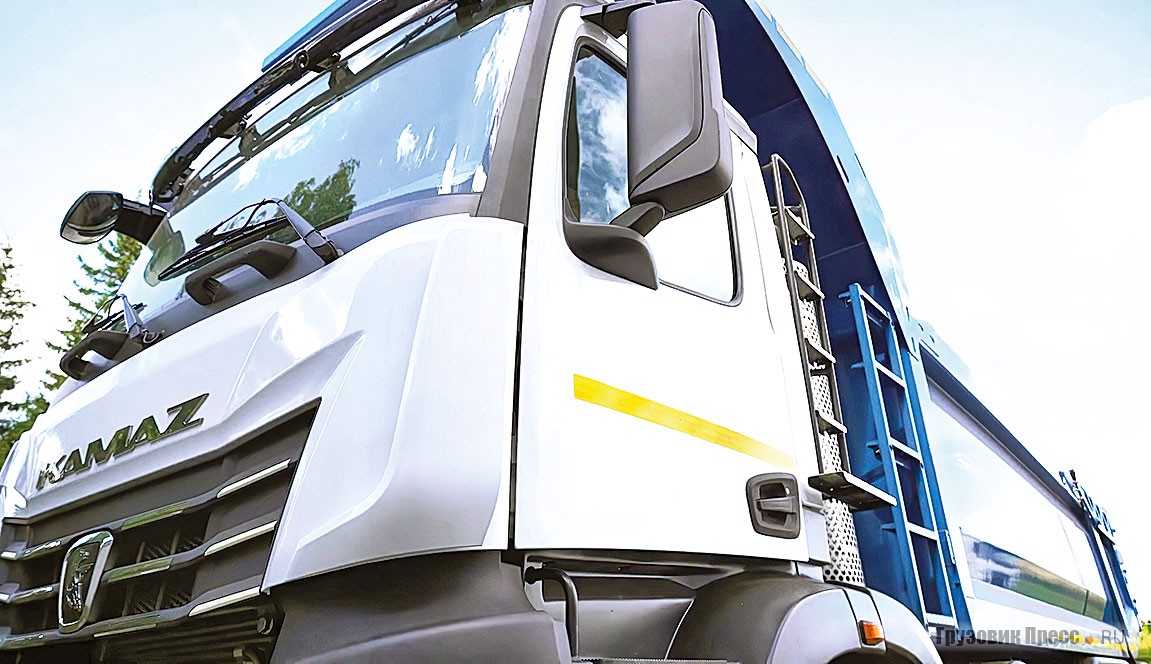

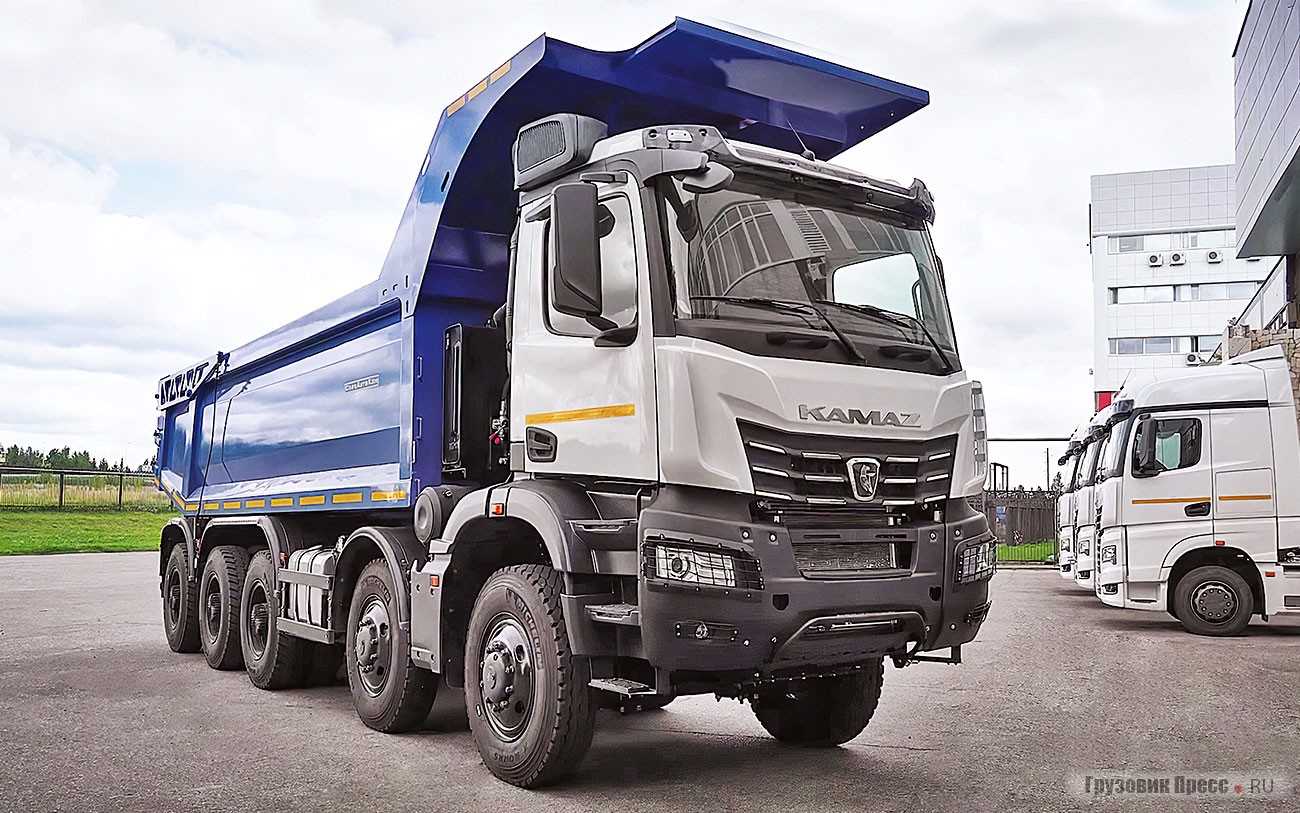

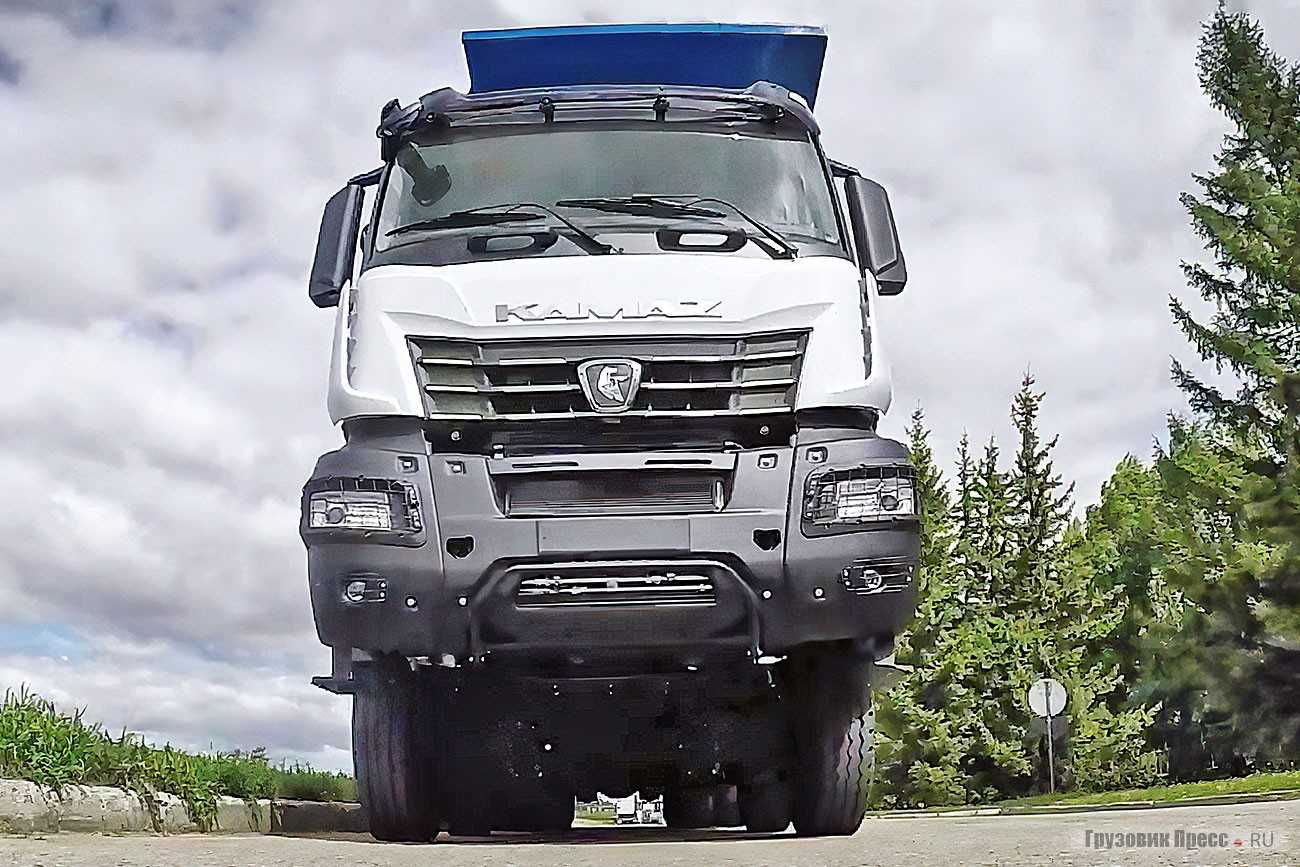

Карьерной машине досталась короткая «дневная» кабина типа F1S новейшего поколения К5 с низкой крышей. Производство серии F1/K5 запущено в конце мая 2019 года в Набережных Челнах на новом заводе каркасов кабин.

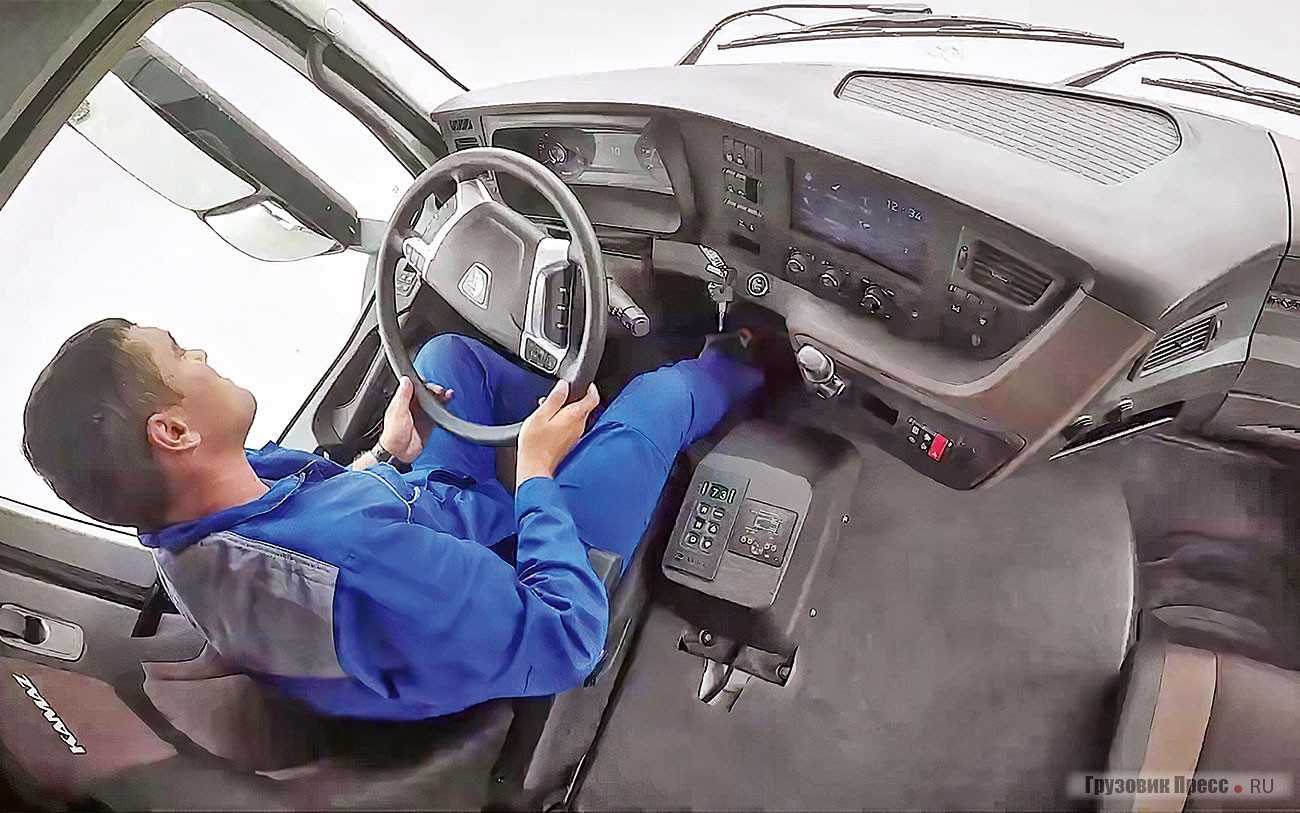

Интерьер и эргономика, если не придираться к не самому высокому потолку и моторному тоннелю, что для самосвала вполне нормально, под стать магистральному грузовику. В основе лежит унификация с новыми дальнобойными тягачами КАМАЗ-54901, и этим многое сказано. Обвивающая водителя дружелюбная панель, цветные дисплеи, бортовая информационная система с 10-дюймовым сенсорным экраном и по определению удобная посадка. Инвестиции в новое поколение, похоже, начинают себя оправдывать.

Самосвал предполагается оснастить системой контроля состояния водителя (контроль усталости), а также системой предотвращения столкновений и падения автомобиля в карьерах с высоты. В виде опции будут доступны система предупреждения о приближении автомобиля к линиям электропередач, через которые в карьерах запитываются горные машины и насосное оборудование, система контроля давления в шинах, алкозамок, централизованная система смазки узлов и агрегатов, система кругового видеообзора вокруг автомобиля.

В общем, экстерьер и интерьер профессионалам из Италии от Torino Design удался: стильно и узнаваемо. Техническое наполнение тоже обещает быть не менее интересным.

КамАЗ «Самсон»- новый большегрузный самосвал.

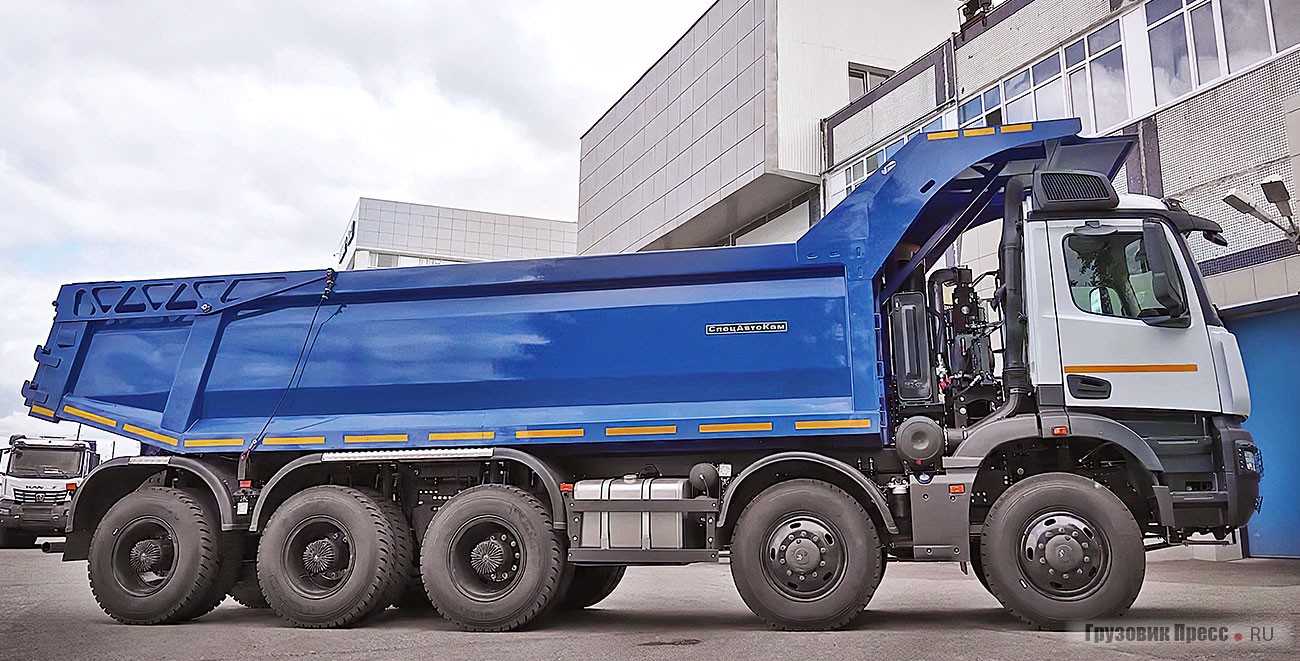

Российский завод КамАЗ представил гигантский карьерный самосвал полной массой до 87 тонн и грузоподъёмностью 60 тонн. Пятиосный одиннадцатиметровый грузовик получил собственное имя «Самсон». По грузоподъёмности «Самсон» сравним с моделями семейства БелАЗ-7555, однако белорусский грузовик шире и короче.

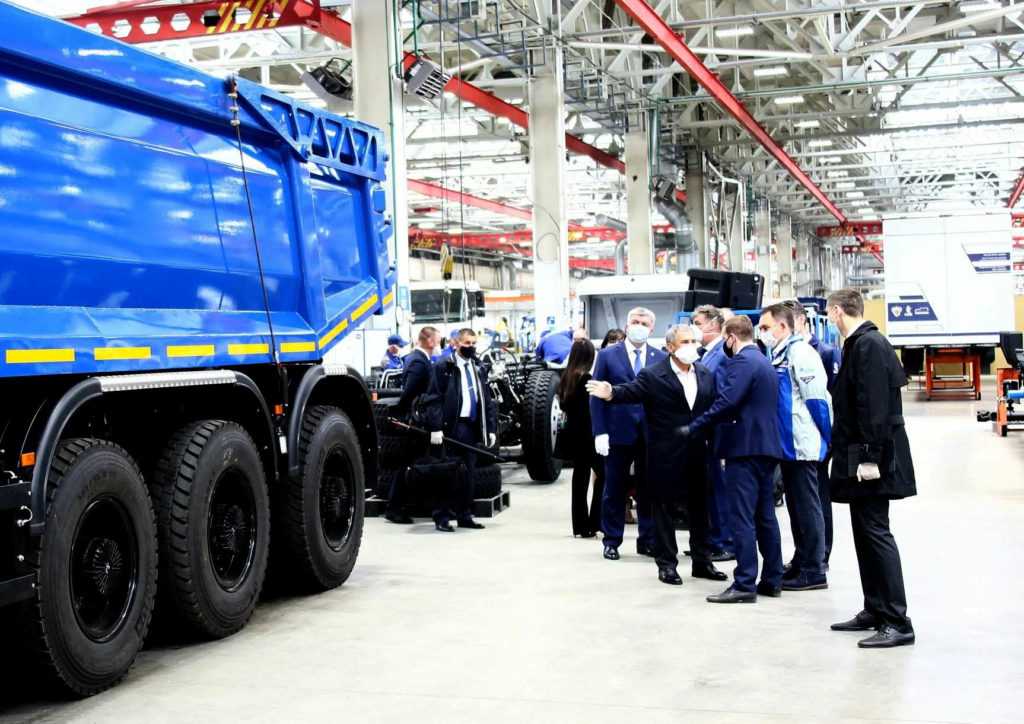

Карьерный самосвал КамАЗ-65805 колёсной формулой 10х6, способный вмещать до 60 тонн груза, рассекретили в ходе визита Президента Республики Татарстан Рустама Минниханова на челнинский автозавод. Предполагается, что новинка станет частью линейки сверхтяжёлых грузовиков «Самсон» грузоподъёмностью 50-70 тонн.

Отличие российского грузовика от продукции БелАЗ — габаритная ширина и высота, сравнимые с обычными КамАЗами. БелАЗ-7555 грузоподъёмностью 55 тонн в два раза шире и на 0,6-0,7 метра выше. Однако длина КамАЗ-65805 более 11 метров — это на 2,15 метра больше, чем у БелАЗа. Зато размеры «Самсона» позволят эксплуатировать автомобиль на дорогах общего пользования; не станет помехой и масса порожнего самосвала — на 16 колёс будет распределена нагрузка 27 тонн.

Грузоподъёмность 60 тонн — рекорд для самосвалов КамАЗ. В настоящий момент самым вместительным самосвалом является четырёхосная модель 65801 с колёсной формулой 8×4: такой грузовик может перевозить до 32 тонн груза.

Чтобы увеличить манёренность гигантского самосвала, инженеры КамАЗа оснастили поворотными механизами первую, вторую и пятую оси. Первые две оси — с односкатной ошиновкой, на трёх задних ведущих мостах двускатные шины. Судя по фотографиям, грузовик обут в специальные покрышки Michelin.

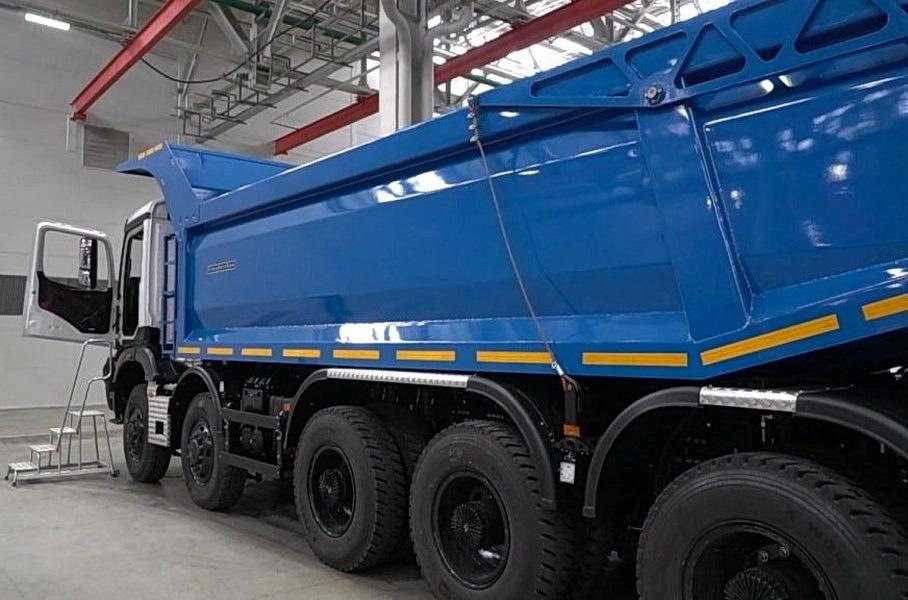

Объём самосвальной платформы КамАЗ-65805 — 26 кубических метров. Грузовая платформа может подниматься на угол до 50 градусов. Кузов подогревается выхлопными газами, чтобы исключить примерзание грунта зимой.

Особое внимание силовому агрегату

Применение 2-местной кабины с высоким тоннелем позволило конструкторам получить некоторый запас по компоновочным решениям и задуматься о перспективных агрегатах для обширной компании строительной техники. На этом фоне применение нового 12-литрового турбодизеля КАМАЗ 910 – семейства, ведущего истоки от немецких (и одновременно швейцарских) двигателей Liebherr, к выводу на рынок которого в Набережных Челнах относились всегда весьма трепетно, выглядит логично и обоснованно.

Напомним конструктив нашего автомобильного сердца. Это длинноходный мотор (размерность ЦПГ – 130х150 мм). За основу был взят двигатель Liebherr 946, выпускаемый с 2012 года. Конструкция силового агрегата во многом сходна с современными решениями других производителей. Компоновка – 6 цилиндров в ряд, раздельные ГБЦ с 4 клапанами на цилиндр, привод ГРМ – шестернями со стороны маховика, рабочий объём – 11 946 cм3. У двигателя чугунный блок цилиндров, «мокрые» гильзы, система питания с топливной рампой Common Rail.

Диапазон настроек мощности 910-й линейки от 380 до 550 л.с., показатели максимального крутящего момента 1700–2540 Н·м. На пятиосном «Самсоне», где установлен вариант с индексом КАМАЗ 910.11-500, создателями выбрана настройка мощности в 500 л.с., развиваемых при 1900 об/мин. Показатель максимального крутящего момента для этой версии составляет 2304 Н·м при 1300 об/мин. Кстати, в «запасниках» у камазовцев есть ещё более мощная модификация этого двигателя, с индексом 920.13-750, развивающая до 750 л.с. и 2845 Н·м крутящего момента.

Согласно внешней скоростной характеристике двигателя КАМАЗ 910.11-500, наиболее благоприятный режим по крутящему моменту – это зона 1050–1250 об/мин, что как раз и подходит неспешной и тяговитой спецтехнике, которой славится марка Liebherr.

Двигатель агрегатирован с 7-ступенчатой гидромеханической трансмиссией Allison 4700. Такое решение отнюдь не спорно и широко применяется на подобной технике в Европе и Америке, даже выбор марки и модели КП абсолютно типовой.

Для «карьерных» показателей полной массы (учтём, что если грузоподъёмность до 70 т, то полная технически допустимая масса уже становится под 90 т) и шасси из пяти осей, «роботы» с компактными узлами соосных или коаксиальных сцеплений не дают гарантий надёжности и прочности, так как здесь правит бал не только существенный рост осевых нагрузок, но и знакопеременные тягово-динамические нагрузки, порой совмещённые с ударными факторами. Механические КП в карьерной эксплуатации разные производители до сих пор предпочитают устанавливать в паре с двухдисковыми усиленными сцеплениями. Для того чтобы эффективно справиться с полностью гружёным самосвалом подобной «механической» спецификации придётся подыскивать «ну очень» хорошо подготовленных опытных водителей…

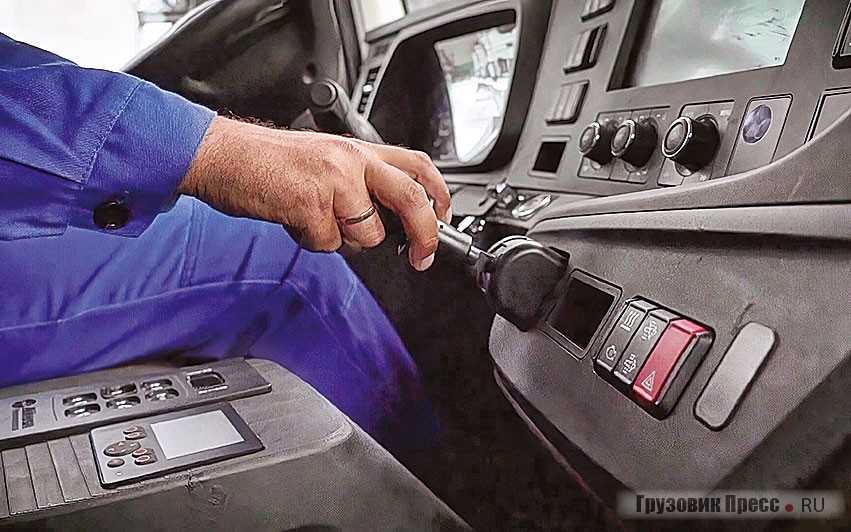

А вот в нашем случае на карьерном самосвале стоит «автомат». В отличие от механической или роботизированной КП, он позволяет переключать передачи с наименьшим разрывом потока мощности, а встроенные дополнительные источники замедления в лице горного тормоза и ретардера обеспечивает контроль движения машины на серпантинах карьерных спусков.

Объём топливного бака в 400 л позволяет задействовать машину на протяжённых участках длиной до 100 км от карьера до ГОКа без дозаправки в течение 2–3 смен.

Часть 1
Часть 2

Устройство

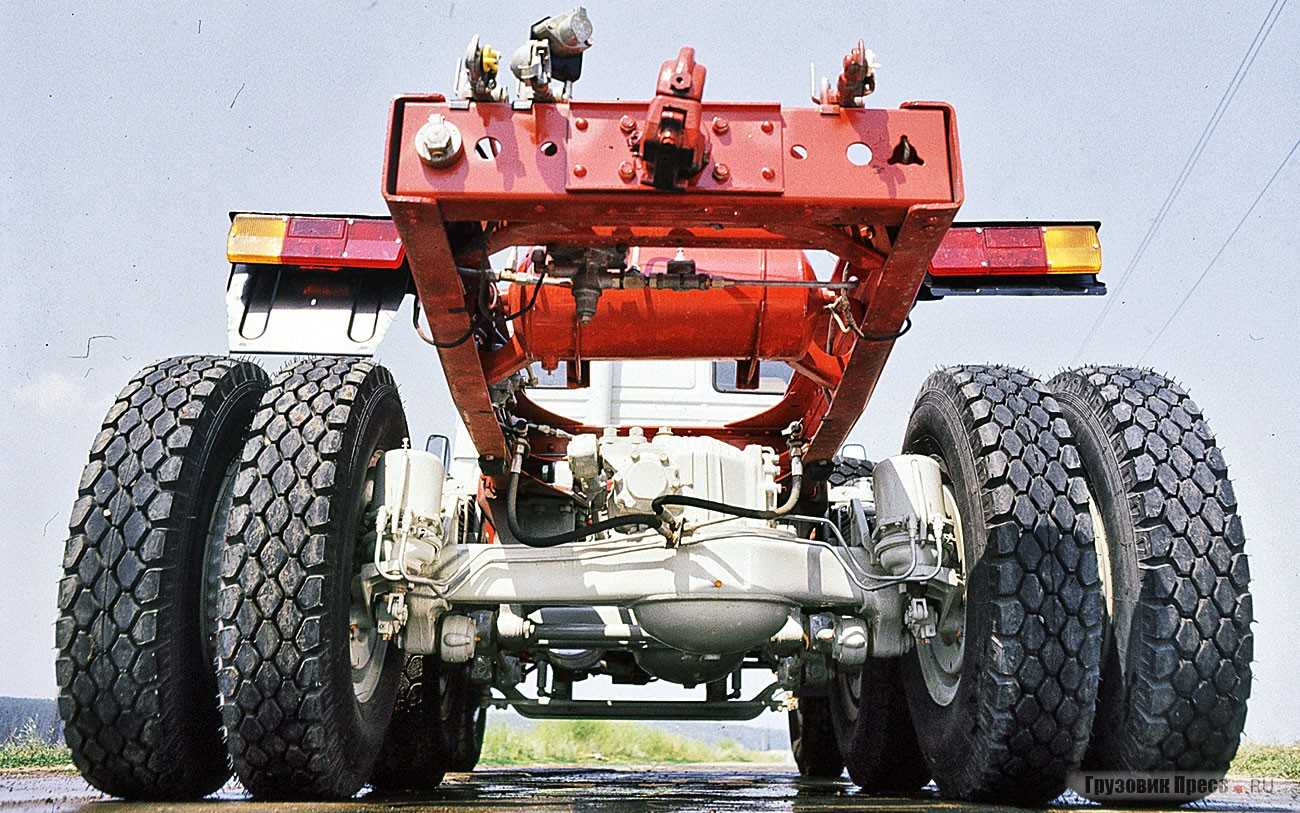

На момент выпуска (2004 г.) аналогов у КамАЗ 63501 в мире не существовало. Четыре ведущих оси, большая грузоподъемность и колесная формула 8 на 8 обеспечивали безупречную проходимость и делали модель уникальной.

КамАЗ 63501 комплектовался 16-ступенчатой механической трансмиссией ZF 16S 1820. Изначально коробка передач ввозилась из Европы (производитель – Zahnrad Fabrik). Однако впоследствии выпуск данных КПП наладили в Набережных Челнах. В настоящее время практически все модификации КамАЗ 63501 оснащаются коробками передач, собранными российской . Чугунные крышки, шестерни, алюминиевые корпуса, картеры сцепления и другие детали для трансмиссий изготавливаются в России, а сальники, синхронизаторы и подшипники продолжают ввозить из Германии.

В автомобиле используется однодисковое сухое сцепление диафрагменного типа с гидравлическим приводом с пневмоусилителем. На КамАЗ 63501 устанавливается 2-ступенчатая раздаточная коробка КамАЗ 65111 с блокируемым межосевым дифференциалом. Дифференциал блокируется на задних мостах, привод передних мостов является неотключаемым постоянным.

• рабочая система, приводимая в действие педалью. В ее основе лежат барабанные механизмы. Ширина накладок – 140 мм, диаметр барабана – 400 мм;
• стояночная система;
• запасная система, совмещенная со стояночной;
• вспомогательная система.

Также КамАЗ 63501 оборудован антиблокировочной системой.

Электросистема включает генератор на 3000 Вт и 2 аккумулятора на 190 Ампер-час.

Кабина КамАЗ 63501 мало отличается от других автомобилей из Набережных Челнов. Модель комплектуется стандартной 3-местной цельнометаллической кабиной, которая откидывается вперед при помощи гидроподъемника и имеет 4-точечную подвеску с пружинными стойками. Последние версии оснащаются рестайлинговой кабиной с контурами грузовиков Мерседес. Новые кабины доступны в 3 версиях:

• исполнение 1 (дневное) – короткая вариация с низким потолком;
• исполнение 2 – удлиненная кабина с низким потолком и спальной зоной шириной 685 мм;
• исполнение 3 – удлиненная кабина с высоким потолком.

В салоне устанавливается рулевая колонка с регулировкой и пневмофиксатором. Кресло водителя изготавливается в Елабуге и монтируется на пневматической подвеске. Для кабин со спальным местом предусмотрена возможность размещения вещей под нижней полкой. В некоторых версиях в этой зоне устанавливается портативный холодильник.

КамАЗ-4326: полноприводный двухосный автомобиль

Разработка недорого двухосного полноприводного автомобиля, для гражданских и армейских нужд, велась на Камском автозаводе еще с середины 80-х годов. Однако политическая неразбериха и экономический спад привели к тому, что дебютные партии КамАЗ-4326 были выпущены только в 1995 года. Следует отметить, спрос на эту модель существует и сейчас, что обуславливает производство грузовика до наших дней.

КамАЗ-4326 можно, с полным на то правом, назвать универсальным автомобилем. Бортовой грузовик используется для военных и гражданских целей. На его шасси монтируются бурильные установки, производятся вахтенные модули НЕФАЗ, автоцистерны, краны, пожарные машины. На базе этого вездехода, для нужд сельского хозяйства был создан трактор-грузовик Кентавр, который пользовался широким спросом не только на селе, но и в городе. На базе КамАЗ-4326 создан легендарный вездеход, который принимал участие в международном ралли Париж-Дакар и неоднократно побеждал в этом соревновании.
