Перевозчики локаторов и танков прицепы и полуприцепы минского автозавода

Привод грузовой платформы

Устройство подъема кузова МАЗ-5551 расположено под платформой. Механизм опрокидывания, как и у большинства современных самосвалов, гидравлический с пневматическим управлением.

Телескопический гидроцилиндр с переменным рабочим объемом состоит из трех последовательно выдвигающихся звеньев – такая конструкция позволяет развивать достаточные рабочие усилия при небольшой массе и размерах в сложенном состоянии. Основным ее недостатком является значительная сложность, а также риск засорения плотно прилегающих звеньев.

Для повышения безопасности выгрузки в управляющем клапане гидроцилиндра предусмотрено предохранительное устройство. Оно не допускает полного подъема платформы при перегрузке более 1,5 т.

Цапфы заднего борта контролируются пневмоцилиндром, срабатывающим при приведении рукоятки устройства в положение «Подъем».

Грузовая платформа

Где приобрести запчасти

Износ некоторых деталей может вызывать проблему отсутствия растормаживания колеса, крен борта. Однако это не все. Бывает ситуация, при которой не хочет растормаживаться ручник. Причины поломок разные.

При выявлении рекомендуется прекращать эксплуатацию ТС, обращаться за помощью на частную СТО, специализирующуюся на данных моделях.

Запчасти для полуприцепа можно заказывать на любом интернет-портале или в специализированном магазине «МАЗ» российского автопрома.

• шкворень;
• резину;
• выравниватель;
• посадочный шар;
• электросхему;
• шины;
• привод;
• клапан, чтобы растормаживать п/п;
• энергоаккумулятор 24/30 барабанного тормоза K037970N00 Knorr и др.

Полуприцепы необходимы для предпринимательской деятельности коммерческих компаний. «МАЗ» не одно десятилетие выпускает автомашины грузового назначения, которые совершенствуются с каждым годом, повышают качество жизни человека. Ничем не хуже и полуприцеп МАЗ-938662-042.

Устройство

МАЗ-5551 без спального места гораздо просторнее автомобилей КамАЗа. Благодаря удачному расположению поручней и ступенек забираться в кабину самосвала предельно просто. Правда, эргономика кабины является не самой сильной стороной грузовика. Хотя подушка кресла перемещается, а рулевая колонка настраивается в двух плоскостях, о комфорте работы водителя говорить не приходится. Кабина автомобиля имеет хорошую обзорность, но дискомфорт вызывает повышенную утомляемость, что особенно явно проявляется на протяженных маршрутах. Огромное рулевое колесо комфорта также не добавляет, поскольку для его поворота маленьким водителям приходится наклоняться вперед.

Панель приборов МАЗ-5551 довольно информативна и удобна. Однако минусы присутствуют и здесь. Световая индикация имеет малую яркость, потому в дневное время она плохо просматривается.

Однако удачных решений в кабине самосвала гораздо больше. Компоновка блока реле и предохранителей за приборной панелью весьма удобна и позволяет легко подобраться к нему. Эффективная отопительная система, люк на крыше и плафон освещения внутри кабины добавляют комфорта в управлении автомобилем.

Благодаря крупным зеркалам заднего вида повышается обзорность и безопасность управления МАЗ-5551.

Водительское кресло имеет систему подрессоривания и регулируется в нескольких направлениях. Однако по-настоящему комфортной кабина все же не является, поскольку система амортизации в автомобиле отсутствует. Пассажирское сиденье и вовсе напрямую крепится к полу.

Принцип работы

Крутящий момент передается при помощи дополнительного редуктора через пару гидравлических насосов, которые приводят в действие усилители рулевого управления. Кроме того, в работе участвуют четыре категории деталей для навесных устройств.

Привод лебедки МАЗа-538 осуществлялся путем отбора мощности от коробки. В узле трансмиссии также предусмотрено приспособление реверса, отвечающее за перемещение в одинаковом диапазоне по скорости и усилию в переднем и заднем направлении, без разворота.

Как правило, контролировал работу всех элементов тягача один водитель-механик. Он мог использовать два регулируемых кресла, которые размещались поблизости между собой, обращались в разные стороны. Также в работе помогал переставной руль, пара приборных панелей, двухсторонняя система расположения приборов. Размещались элементы в задней и фронтальной части парной цельнометаллической кабины с круговым обзором.

Кран управления тормозами

Так называется механизм контроля ТПП в процессе торможения грузовика и автоматического управления структурой в аварийных ситуациях (например, снижение параметров давления в системе).

Тормозной кран полуприцепа

Описание

Кран тормозных усилий полуприцепа имеет 3 основных элемента:

• главный контрольный клапан;
• разобщительный кран (2 шт.);
• соединительные головки (2 шт.).

Контрольный клапан

Через него проходит команда на тормозной пневматический привод полуприцепа.

Трехсекционное устройство состоит из:

• двух поршней разных размеров, оснащенных пружинами;
• отверстия для выпуска воздуха (разгрузочное);
• цилиндрического стержня, соединенного с ползуном (шток);
• винта для регулировки давления.

Принцип его работы:

1. Когда педаль тормоза находится в стандартном положении, давление воздуха фиксирует шток и поршень. Впускной, контрольный клапаны перекрыты.
2. После нажатия педали в магистраль накачивается воздух, который, воздействуя на поршень, сжимает пружину, она, в свою очередь, толкает шток, активирующий ТПП.
3. В процессе растормаживания стравливается воздух, пружина распрямляется, и освобождаются колеса.

Изменяя положение регулирующего винта, устанавливается необходимое воздушное сжатие в ТПП (уровень 20–100 кПа).

Одинарный защитный клапан

Его функция – не дать возможности сжатому воздуху вытечь из тормозного механизма полуприцепа при снижении давления в соединительных воздуховодах.

Клапан регулирует параметры давления в ресивере. Когда в воздуховодах давление снижается до критических значений, устройство закрывает перетекание воздуха в зону, где находится кран растормаживания ПП.

Разобщительный кран

Так называется устройство, которым можно перекрыть воздух, поступающий по магистрали от седельного тягача.

При расположении рукояти крана по направлению воздухопровода система открыта. При ручке, поднятой перпендикулярно оси, ТПП изолирована от ТГА и можно расцепить грузовик и прицеп.

Головки соединения «Палм»

Применяются для герметичного соединения воздушной магистрали грузовика и полуприцепа.

Фактически эти детали «Палм» являются фланцевым соединением бесклапанного типа. На стыках используются резиновые прокладки. Фиксация связи производится путем вставки одной головки в другую. Затем одно устройство вращается относительно другого, пока выступ вставленной детали не встанет в паз охватывающей.

Такие соединения используются для МАЗа, КАМАЗа, ОдАЗа, КРАЗа.

Умельцы меняют изношенные головки «Палм» на гидроразъемы подходящего размера. Такие приспособления были разработаны для стыковочных структур космических аппаратов, подводных лодок.

Головки соединения «Палм»

Молчи, молчи!

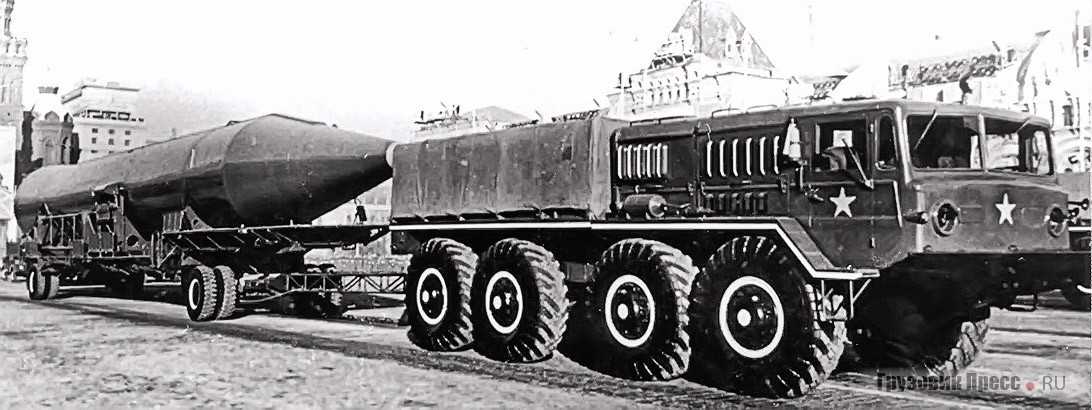

Производство прицепов для Минобороны было неплохо засекречено. Военные никогда не говорили конструкторам, для чего нужно то или иное изделие, что будет возить этот или другой прицеп. Для ориентира давали заказ по нагрузке и габаритным размерам. Впрочем, конструкторы – не «чайники», сами понимали, что не для перевозки огурцов нужны спецприцепы с крепкой рамой и усиленной подвеской.

Совершенствовались и тяжелели танки и САУ, а заказчики в погонах просили всё новые и новые прицепные модели под более солидную нагрузку. В 1950 году появилось шасси полуприцепа МАЗ-5204 грузоподъёмностью 19,5 т. Сварная, из профильного проката, рама имела приподнятую переднюю часть под сцепку с тягачом или подкатную тележку с дышлом. В 1953-м из ворот Минского автозавода выехал первый экземпляр автомобильного прицепа-тяжеловоза МАЗ-5208 грузоподъёмностью 40 т. Годом позже в серию пошёл уже 60-тонник МАЗ-5212. Альтернативы этим изделиям в тот период не было ни в Советском Союзе, ни в странах Варшавского договора.

А однажды Бабаев и его коллеги едва не стали «врагами народа». И всё из-за любопытства и чрезмерного усердия. Специалистов так и распирало профессиональное беспокойство: а как же их детища трудятся, где, в каком качестве? Иначе говоря, решили они информацию по эксплуатации прицепов собрать. И ведь не каким-то шпионским методом, а вполне законным. Просто свели в кучу данные заказчиков о применении изделий, составили соответствующий гроссбух. Как положено, проинформировали об этом руководство…

Представителей компетентных органов чуть дядя Кондратий не хватил – так они переволновались. Отобрали у «исследователей» всё подчистую и в сейф спрятали от греха подальше. И после никто из начальства доступа к «секретке» уже не имел, хотя абсолютно все, без исключения, материалы – из открытых источников.

Оказывается, «мазовское» ГКБ по прицепам косвенно работало на оборону, даже когда выполняло, казалось бы, сугубо штатские заказы. Например, в конце 50-х – начале 60-х по заказу Министерства среднего машиностроения и техническим требованиям ЛенГипростроя минчане разработали автономные электрические и управляемые человеком тележки с пультом ДУ для перевозки ядерных отходов.

Спустя полвека создатели помнят их конструктивные особенности: 110-мм лобовой свинцовый панцирь, стекло толщиной 300 мм, боковые стенки кабины по 25 мм металла. Пять штук ушло на экспорт в ГДР, на Ростокскую атомную электростанцию… а потом в 1986-м случился Чернобыль, и опыт постройки этих тележек учли при оборудовании партии машин с защитой для водителя. Они были задействованы при ликвидации последствий аварии на ЧАЭС.

Технические характеристики МАЗ-Купава 5731 (МАЗ-533603)

Габариты	8610х2500х4000 мм
Кабина	цельнометаллическая трехместная
Компоновка	4х2, задние колеса – ведущие, кабина над двигателем
База	4910 мм
Двигатель	дизельный, четырехтактный, V6, ЯМЗ-236 БЕ2 (Евро 2) с турбонаддувом
Рабочий объем	11,2 литров
Максимальная мощность	184,1 кВт 250 л.с.
Крутящий момент	1710 Н*м
Коробка передач	восьмиступенчатая механическая с делителем
Подвеска спереди и сзади	рессорная на продольных полуэллиптических рессорах
Тормоза спереди и сзади	барабанные
Максимальная скорость	105 км/ч
Объем бака для топлива	350 литров
Полная масса	17990 кг
Масса перевозимого груза	10000 кг
Внутренние габариты фургона	6100 х 2486 х 2480 мм
Объем кузова	37,6 куб.м
Передаточное отношение дифференциала	5,5

Кузов

Имеет цельнометаллическую конструкцию с задней загрузкой. Он собирается из сэндвич-панелей и обшивается оцинкованным листом изнутри и снаружи. Наружный лист имеет еще и полимерное покрытие. Пол также выполнен из сэндвич-панели и сделан усиленным.

Фургон держит температуру благодаря изотермическим свойствам применяемого материала. По заказу в зависимости от назначения и типа перевозимых грузов, кузов может быть оснащен:

• холодильной установкой;
• обогревателем;
• подъемным задним бортом, грузоподъемностью 1,5 тонны.

Кабина

У модели МАЗ 5731 она двухместная, с двумя спальными местами. Для доступа к двигателю кабина снабжена механизмом опрокидывания. Сиденья с рессорной подвеской. Панель приборов из пластика. Приборы расположены в соответствии с европейскими стандартами и отличаются информативностью. Руль оборудован гидроусилителем.

Салон аскетичен без изысков, но внутри просторно. Присутствует хорошая шумо- и виброизоляция, что создает условия для комфортной работы водителя.

Двигатель

В МАЗ 5731 устанавливается несколько типов. Самый распространенные это ЯМЗ-236БЕ и ЯМЗ-238ДЕ. 236. Последний – это четырехтактный V-образный шестицилиндровый дизель с турбонаддувом, мощностью – 250 л.с.

238-я модель – это уже мощный V8 для машин, работающих преимущественно с прицепами. В нем 330 сил. Также здесь присутствует турбина. Работа этого мотора сопровождается характерным свистом.

Трансмиссия

Коробка передач ЯМЗ238М – восьмиступенчатая механика с делителем. Передачи переднего хода снабжены синхронизаторами. Сцепление двухдисковое механическое. Кардан состоит из двух валов с дополнительной опорой.

Подвеска

Подвеска передней оси состоит из двух продольных полуэллиптических рессор. Задний мост опирается на основные и дополнительные рессоры. И спереди и сзади установлены стабилизаторы поперечной устойчивости.

Тормозная система

МАЗ 5731 оборудован рабочей, стояночной, запасной и вспомогательными системами торможения. Рабочая система – пневматическая, двухконтурная. Каждый контур отвечает за тормозные механизмы своей оси. Тормоза на всех колесах – барабанные. Установлена антиблокировочная система.

Прицеп ГКБ-817 Масштабная модель автомобиля

Найти:

Раздел каталога: Автолегенды СССР Автолегенды СССР лучшее Автолегенды(Культовые) Автолегенды СССР — Грузовики Автомобиль на службе Легендарные советские Автомобили Полицейские машины мира Тракторы. История, люди Такси Мира Танки.Легенды Отечественной бронетехники Автобусы/Троллейбусы Грузовые автомобили 1:43 — ЗИС — КамАЗ — МАЗ — УРАЛ — ЗИЛ — Горький — КрАЗ — Иностранные — Прочие Легковые автомобили 1:43 — ВАЗ — Волга — ЗАЗ — ЗиС/ЗиЛ — Москвич/ИЖ — РАФ — УАЗ — Škoda — Иномарки — Прочие Наш Aвтопром Наши Грузовики Тракторы 1:43 Прицепы и аксессуары Умелым ручкам — Аксессуары для моделей — Аксессуары от AVD — ‘Стекляшки’ — Декали — Наклейки — Шины и диски — Фигурки — Фототравление — КИТы — КИТы-металл — КИТ (1:87 и 1:72) — Стеллажи и боксы — Разное Модели других масштабов МотоТехника Комиссионные модели

Метки: НовинкиПопулярноеСкидки

Цена: от до

Масштаб модели: 1:721:431:351:321:241:18H0

Производители моделей: AbrexAkfixAtlasAutobahnAutotimeAVD ModelsBauer (AutoBahn)BuragoCararamaCar BadgeClassicbusCudalba ModelDAYdiecastETCHDeAgostiniDeAgostini (Автолегенды СССР)DeAgostini (Лучшее)DeAgostini (Грузовики)DeAgostini(Молдавия)DeAgostini (Полиц. машин.)DeAgostini (Суперкары)DeAgostini (Авто.на службе)DiP ModelsEaglemoss collectionsEligorIST MODELSJASGarageGE FabbriHachetteHerpaKeng Fai ToysMaistoMax-ModelsMINICHAMPSModelStroyMr.HobbyMSModelsNew-RayNik modelsNoNameNOREVNorscotNorthstarmodelsPremiumXRastarRT-ModelsSMMSSM КонверияStart Scale Models(SSM)StarlineSunstarULTRA ModelsUltra КонверсияVitesseVVMYat MingАвтоистория (АИСТ)АИСТ КонверсияАгатАГАТ конверсияАгат-тойсАтелье Etch modelsКазЛабКиммерияКомпаньонЛОМО-АВММастерская «КИТ»» >Мастерская «КИТ»Металл-пластНаш АвтопромНаш Автопром КонверсияНаши ГрузовикиНаши ТанкиСаратов-КразыПАО КАМАЗПетроградъ и S&BПромТракторСаратов-Кразы (конверсия)СМУ-23Советский АвтобусСтарт-43ТанталТехноПаркТри А СтудиоТРЭКСХарьковЧастный мастерЭлеконЭлекон КонверсияSchucoS&B studioAutoartWhiteBox (IXO)ZIP maketСПБМ студияСарАвтоAltayaAmmo MigRastarTamiyaPacific88MaketoffIXOAbrexPremium ClassiXXsDeAgostini (Такси мира)Дилерские модели БЕЛАЗModelProRevell

car43.su

Прицеп шасси МАЗ-5224В

Прицеп-шасси МАЗ-5224В (тип 2-ПН-10) автомобильный низкорамный двухосный, 4х4.2. Предназначен для монтажа различного оборудования (в кузовах-фургонах типа КП10). Производитель – Минский Автомобильный завод. Прицеп-шасси МАЗ-5224В имеет специальную конструкцию рамы. Прицеп может эксплуатироваться в составе автопоезда по всем дорогам. Прицеп-шасси МАЗ-5224В создан на базе прицепа с платформой МАЗ-5224 Полезная нагрузка, кг – 10500 Масса снаряженного прицепа, кг – 4000 Полная масса прицепа, кг – 14500 Распределение массы прицепа на дорогу, кг: через колеса передней оси (снаряжённая / полная масса): 2250 / 7250 — 2250 / 7250 — через колеса задней оси (снаряжённая / полная масса) — 1750 / 7250 Допустимая скорость движения, км/ч: по дорогам с твердым покрытием — 50 — по грунтовым дорогам и дорогам с булыжным покрытием — 25 Допускается кратковременное движение прицепа по местности (не более 10% от величины гарантийного пробега) с ограничением скорости движения, км/ч, не более – 20 Число колёс – 8 + 2 Дорожный просвет под нагрузкой, мм – 380 Основной тягач – КрАЗ-255Б Собственный вес, тн – 4,5 Грузоподъемность, тн – 10,5 Максимальная скорость буксировки, км/ч – 60 Дорожный просвет, мм — 400 Габаритные размеры, мм: — длина — 8355 — ширина — 2870 — высота — 1060 Внутренние размеры платформы, мм: — длина — 6460 — ширина — 2800 — погрузочная высота — 1160 Рама прицепа сварная, состоит из двух внутренних лонжеронов переменного сечения и двух наружных балок, соединенных между собой поперечинами. В задней части рамы установлены два крюка для аварийного вытаскивания прицепа. Поворотная тележка состоит из рамы, дышла, поворотного круга, передней подвески и колес с тормозами. Рама поворотной тележки сварная, выполнена из двух продольных лонжеронов, связанных поперечинами. К верхним полкам лонжеронов крепится поворотный круг, на верхнюю обойму которого опирается передней частью рама прицепа. Поворотный круг шариковый, однорядный. К лонжеронам тележки крепятся кронштейны торсионов передней подвески. С передней поперечиной поворотной тележки шарнирно соединено дышло прицепа. Дышло прицепа сварное, со съемной сцепной петлей, выполненной по ГОСТ 2349-75. В горизонтальной плоскости дышло удерживается специальной цепью. При движении автопоезда задним ходом поворотная тележка блокируется относительно прицепа. Блокировка осуществляется вручную специальным стопорным устройством. По окончании маневрирования стопорное устройство необходимо выключить. Поворот тележки в обе стороны обеспечивается на 30 град.Подвеска независимая торсионная, с поперечным расположением торсионов. Торсион одной шлицевой головкой соединен с кронштейном подвески, закрепленным на раме, а другой – с осью балансира, вращающейся во втулках противоположного кронштейна подвески. Ось балансира запрессована в верхнюю головку балансира, в нижнюю головку балансира запрессована ось колеса. Колёса бездисковые, штампованные, со съемными бортовыми и замочными кольцами. Обозначение обода 178-381 (7,0-15). Шины пневматические 9,00-15 модели Я-92. Давление воздуха в шинах 5,75 кгс/кв.см. Рабочая тормозная система действует на все колёса прицепа. Привод тормозной системы пневмогидравлический, выполнен по однопроводной схеме. Пневматическая часть привода включает соединительную головку, кран ручного оттормаживания, воздухораспределитель, воздушный баллон, воздушный цилиндр и систему воздухопроводов. К гидравлической части привода относятся главный тормозной цилиндр, четыре колесных тормозных цилиндра и система гидропроводов. Стояночная тормозная система действует на все колёса прицепа. Привод тормозной системы состоит из двух частей: механической (гайка, винт и двуплечий рычаг) и гидравлической (главный тормозной цилиндр и четыре колесных тормозных цилиндра). Штурвал привода расположен с правой стороны прицепа. Электрооборудование – однопроводная система постоянного тока напряжением 24 В с питанием от бортовой сети автомобиля. В систему электрооборудования входят: 1 фонарь задний ФП101-В; 1 фонарь задний ФП101-Г; 2 указателя поворота УП5-Б; 1 вилка штепсельная ПС300А-150. Прицеп-шасси МАЗ-5224В может быть оборудован четырьмя установочными домкратами механического типа, грузоподъемностью 5 т каждый. Домкраты шарнирно закреплены на раме и при движении переводятся в походное положение

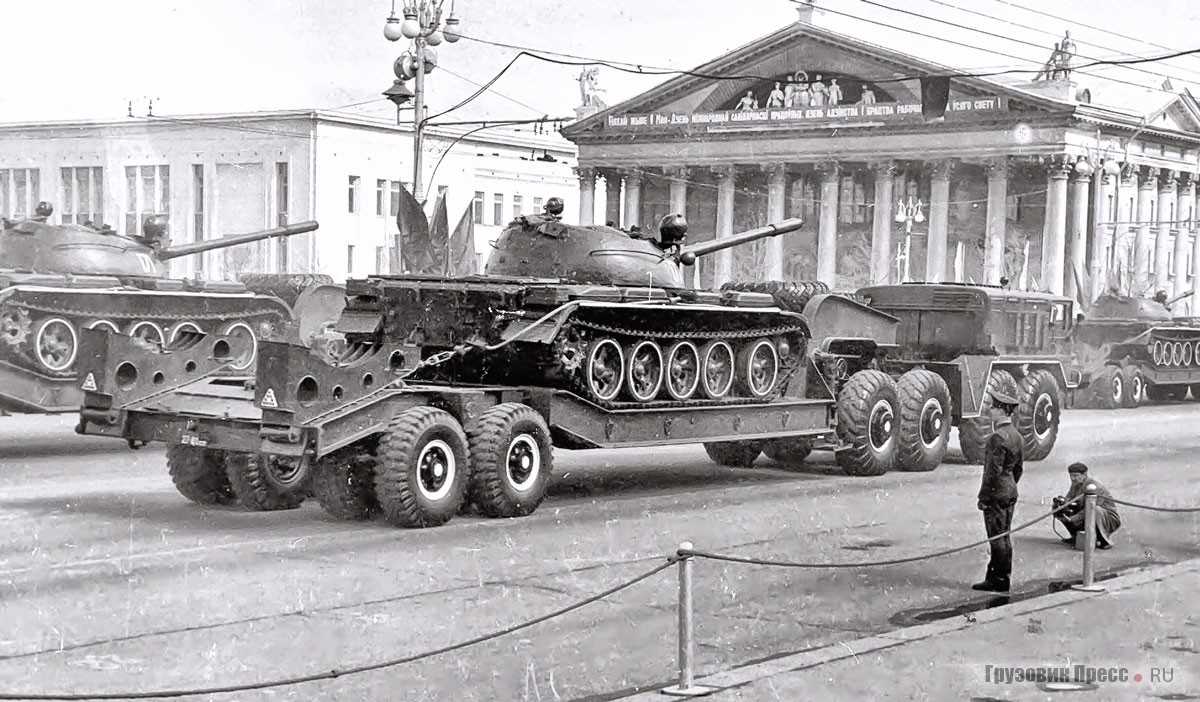

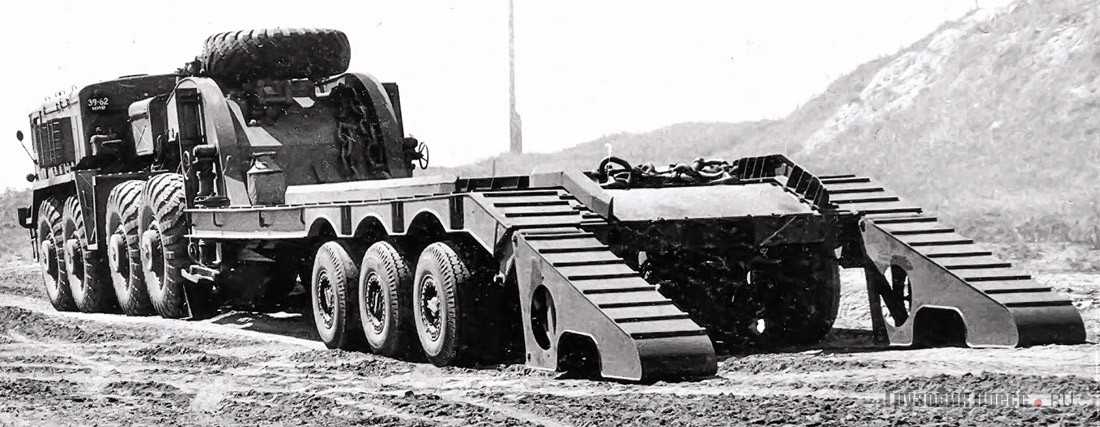

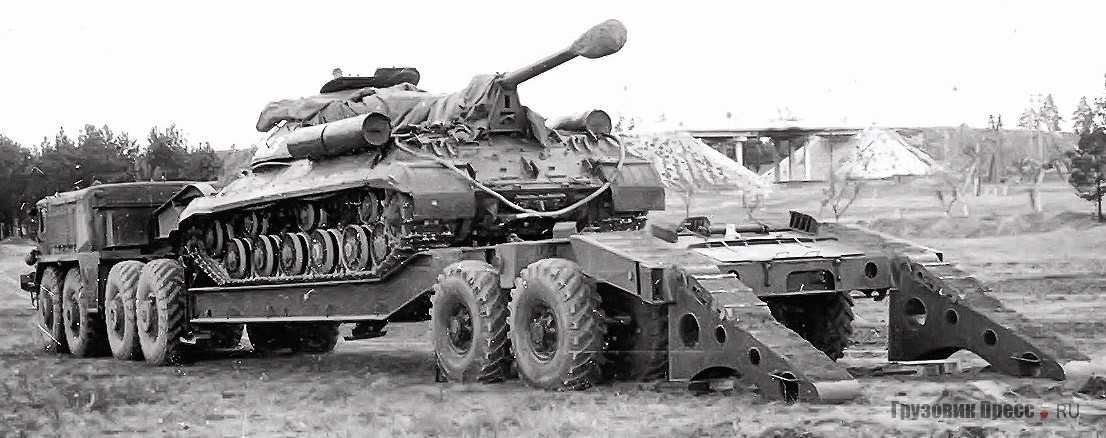

И бронетехника – не проблема

Как-то раз Бабаева вызвал к себе главный конструктор и сказал: «Слушай, Иван Николаевич, от Мин-обороны поступил заказ на прицеп для перевозки танков. Надо уважить: давай-ка возьмись за тралы».

«Легко сказать «возьмись», – мысленно проворчал конструктор. – А размеры танка по длине, ширине кто даст?» А Кокин знай продолжает, мол, нужно, чтобы они оказались лёгкими, прочными и чтобы не потеряли груз при транспортировке. В итоге за неделю Бабаев «сообразил» тралы с потолка. Штампов тогда не было, соответствующей оснастки тоже, поэтому пришлось всё клепать на самом примитивном уровне. Недели через две тралы изготовили. А тут возникла ситуация из серии «назвался груздем – полезай в кузов»: езжай, говорят, испытывай!

Поехали испытатели, рыскали-рыскали по полям, но танк нигде не нашли. В конце концов уговорили парня на гусеничном тракторе въехать на прицеп. Как только мирный «танк» вполз на платформу, его тут же закрепили. Тронули автопоезд с места, а по телу разлилась нервная дрожь: не дай бог, сорвётся… Не сорвался. Прицеп-тяжеловоз МАЗ-5203Б запустили в серийное производство. Следом появились МАЗ-5203В грузоподъёмностью 20 т и МАЗ-5203М, способный везти 18 т.

Через несколько лет эти образцы были переданы на Челябинский машиностроительный завод автомобильных и тракторных прицепов. Там эти модели прицепного состава выпускали с теми же индексами, но под маркой ЧМЗАП. Кстати, об удачности конструкций тех лет говорит тот факт, что спустя десятилетия, в 50-ю годовщину предприятия, разработанные на скорую руку трапы верой и правдой служили в войсках и выпускались без каких-либо изменений!

Устройство самосвала МАЗ-5551

Основным рабочим узлом, приводящим в действие все остальные, является 6- цилиндровый мотор. Он имеет V-образную схему расположения цилиндров. Марка этого двигателя ЯМЗ-236М2. Его мощность составляет 180 л.с.

Трансмиссия основана на 5-ступенчатой коробке передач, которая на максимуме выдает на более 83 км/ч. Управление ею несколько усложнено, и для этого требуется определенный опыт. Тип привода – 4×2. Ему соответствует ведущая передняя ось.

Главная передача имеет планетарные редукторы в ступицах. На колеса устанавливаются шины моделей 12,00R20 (320R508) а также 11,00R20 (300R508) в зависимости от модификации модели.

Тип установленного кузова – самосвал. Он — цельнометаллический, имеет самостоятельно открывающийся/закрывающийся борт. Его обогрев производится весьма экономично – при помощи отработанных газов двигателя. Грузоподъемность этой модели ограничивается 10 тоннами. Гидроцилиндр телескопической формы трехступенчатого типа.

Тормозная система построена по пневматическому типу конструкции, что делает ее весь эффективной.

Кабина двухместная. При необходимости она может откидываться вперед. Кабина по сравнению с предшественником (МАЗ-5337) получила массу доработок, как с технической стороны вопроса, так и с дизайнерской. Она стала более комфортной, обзавелась панорамным лобовым стеклом, получила новый руль и укороченные рычаги управления. У руля имеется гидроусилитель.

Электросистема модели не выделяется большим набором компонентов и включает лишь датчики в кабине, печку и осветительные приборы. При необходимости в нее добавляют кондиционер, который в базовой комплектации не предусмотрен. Существует несколько вариантов доработанных версий самосвала. Часть из них предназначена для работы в суровых условиях северных регионов.

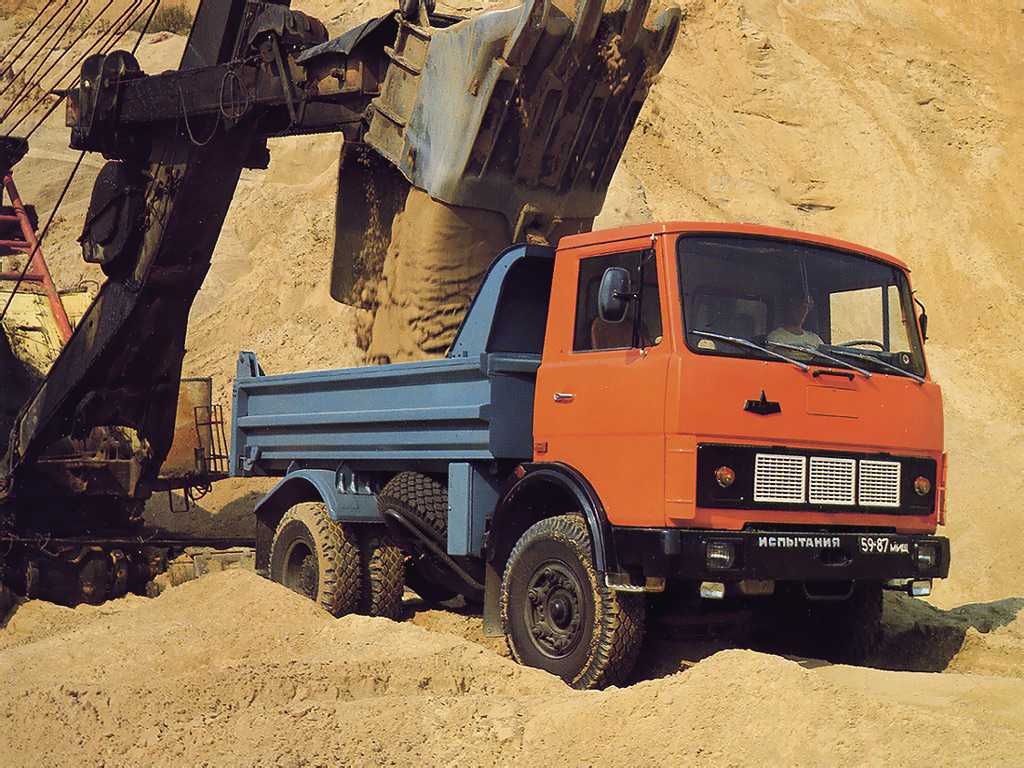

Загрузка самосвала МАЗ-5551

Разновидности

П/п делятся на классы по количеству осей, рессорных или пневматических подвесок, размера, типа бортов и т.д. Например, одноосный полуприцеп обладает грузоподъемностью до 2 тонн. Двухосный до 8 т. Имеющий несколько колесных пар ТС может перевозить грузы от 20 до 50 тонн.

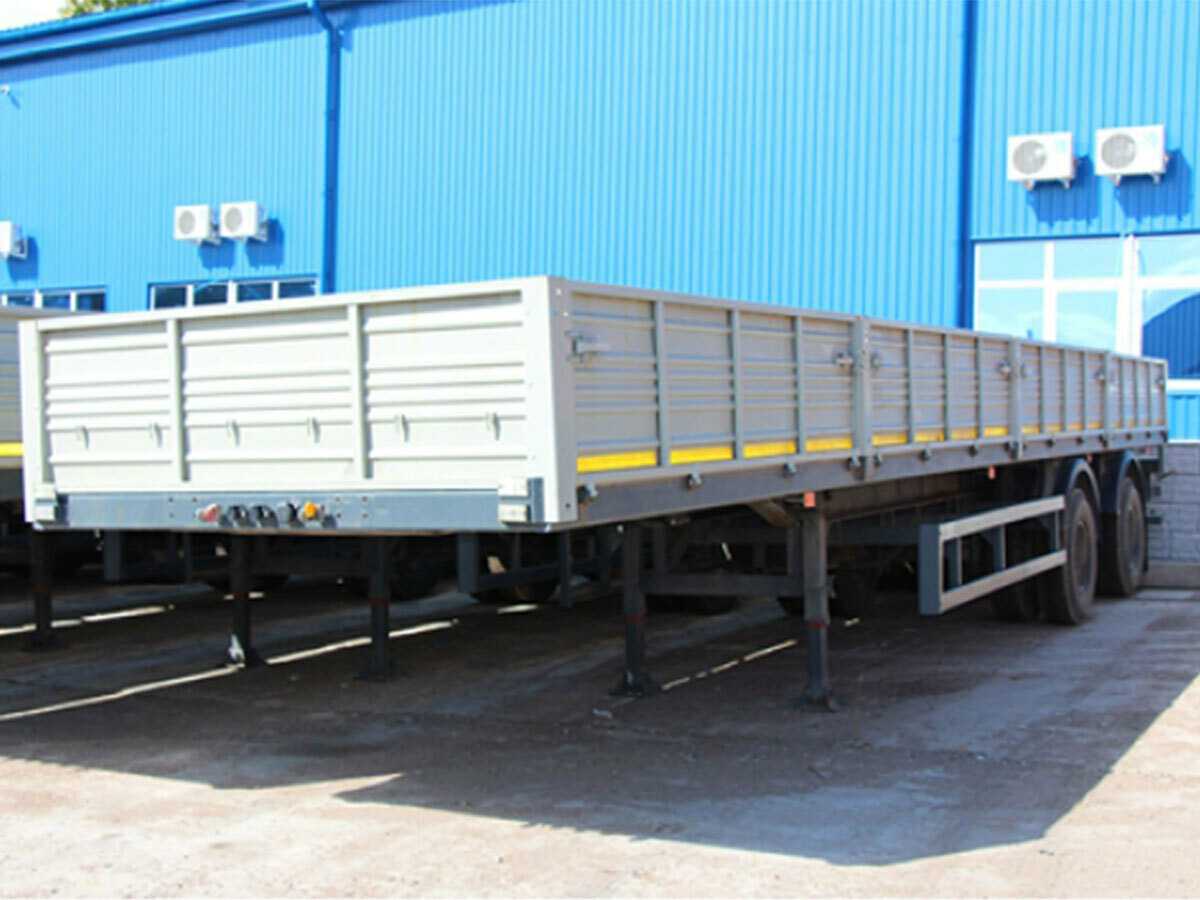

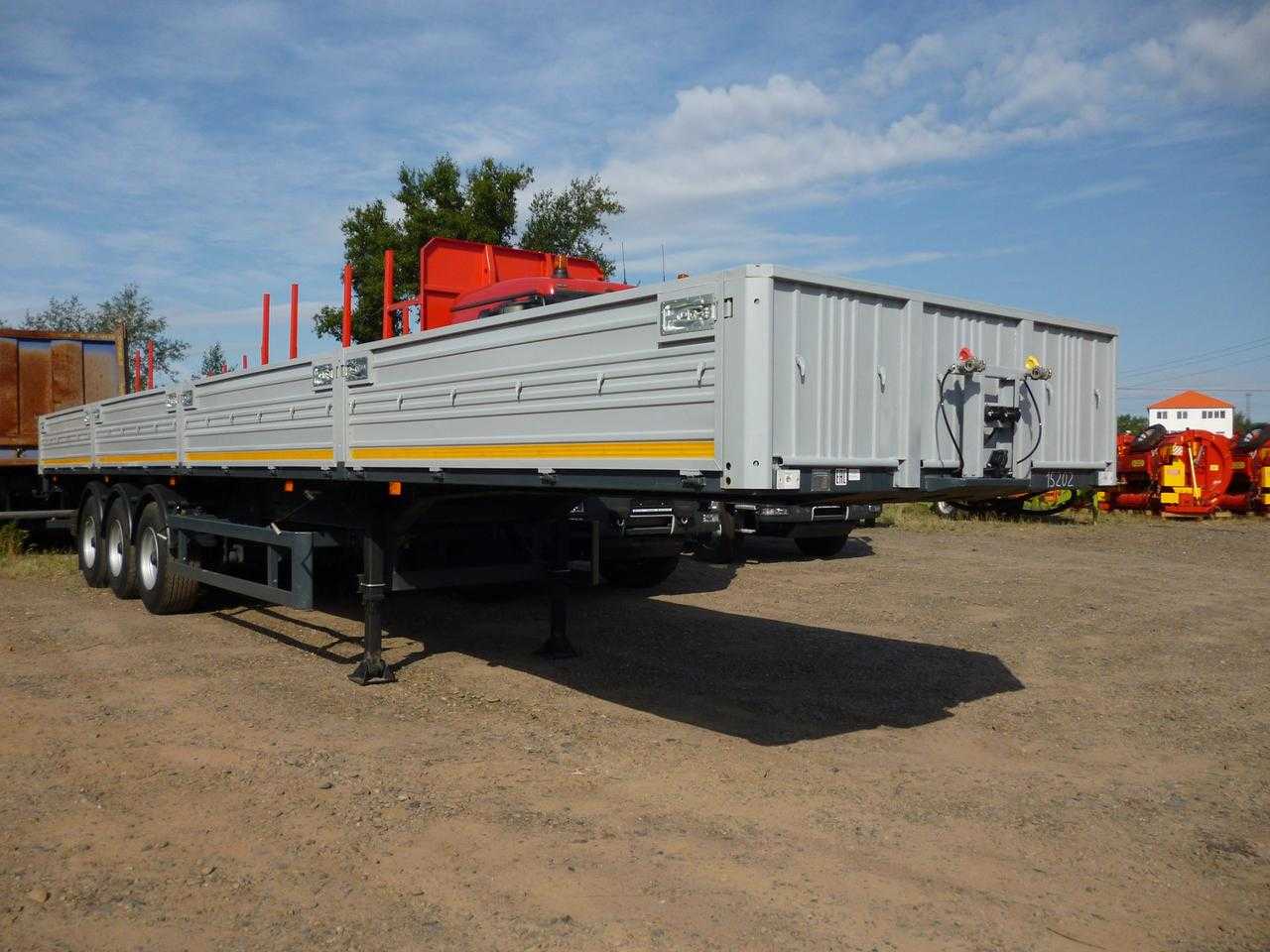

Бортовые

Данный п/п эксплуатируется для перевозки строительных материалов, аппаратуры, мебели и др. Разгружать можно, убрав тентовую штору. Перед транспортировкой товар крепится ремнями, находящимися в платформе. Поэтому бортовой полуприцеп МАЗ надежно защищает перевозимый объект от повреждений.

Тенты изготовлены из высокопрочного материала. Их можно сдвигать, снимать или убирать полностью. Каркас, на который они крепятся, тоже разрешается демонтировать.

Детальная информация видна на видео:

Самосвальные

Такого рода п/п предназначены специально для перевозки сыпучих грузов. Механизм прицепа управляется автономно, имеет опрокидывающуюся платформу.

Конструкции используются в сельском хозяйстве, строительстве. Самосвальные п/п различаются типом разгрузки, формой кузова, количеством осей, характеристиками подъемного механизма. Критериев много.

Технические характеристики зависят от назначения. Форма кузова бывает полукруглой, с прямыми углами. Первая пользуется большей популярностью из-за удобства в эксплуатации. Управляется полуприцеп из кабины водителя либо с наружной стороны.

Низкорамные тяжеловозы (тралы)

Нужны для перевозки крупногабаритных объектов нестандартной формы. У таких п/п есть большое количество осей, усиленная пневмоподвеска, опускаемая часть прицепа, которая облегчает погрузку.

Они могут передвигаться по дорогам общего пользования. Особенность механизма конструкции, а также наличие нескольких осей распределяют вес груза равномерно, поэтому трал не разбивает дорожное полотно. Низкая рама позволяет проезжать там, где бортовые полуприцепы не проедут. Например, под мостом, в тоннелях и т.д.

Рефрижераторы

Холодильный фургон на основе п/п создан для перевозки грузов, которым нужно сохранить товарные характеристики:

• продукты питания;
• цветы;
• лекарства;
• парфюмерия и др.

Машина состоит из:

• термоизолированного корпуса;
• холодильно-отопительной системы;
• шасси.

В такой конструкции можно установить необходимый температурный режим, который держится даже при выключенном агрегате благодаря многослойным стенкам корпуса.

Детальная информация видна на видео:

Другие виды

Существует такие типы полуприцепов, как:

1. Контейнеровозы. Классификация: стандартные или низкорамные. Предельная масса перевозимого объекта 34 тонны.
2. Тяжеловозы. П/п может быть нескольких типов, характеристики которых зависят от видов работ, особенностей груза.
3. Автоцистерны. Имеют много разных классификаций. Различают изделия общего назначения и специального, т.е. для транспортировки определенной жидкости. У современных цистерн несколько отсеков. Они обеспечиваются спецоборудованием, например, для поддержания баланса или температурного режима.
4. Лесовозные полуприцепы. Предназначены для транспортировки бревен и пиломатериалов.
5. Сортиментовозы. Платформа разработана для перевозки сортимента.
6. Щеповозы. Специальное транспортное средство, которое перевозит древесную щепу, стружку на любые расстояния.

Также есть конструкции для животных. Они оснащены трапами, по которым может передвигаться скот. Стальной кузов окрашен краской, в нем есть окна.

Башмак балансира КАМАЗ: основа задней подвески грузовиков

Трехосные модели грузовиков КАМАЗ оснащаются задней подвеской балансирного типа, которая обеспечивает лучшие ходовые качества автомобиля и эффективность работы двух ведущих мостов. Одно из центральных мест в подвеске занимает башмак балансира — об этой детали, ее устройстве, назначении и месте в задней подвеске рассказано в данной статье.

Устройство задней подвески трехосных автомобилей КАМАЗ

Трехосные грузовые автомобили КАМАЗ оснащаются задней подвеской балансирного типа, которая при несложном устройстве обеспечивает наилучшие ходовые качества и приспособляемость к неровностям дороги, при этом проста в обслуживании и ремонте. Данным типом подвески также оснащаются двух- и трехосные полуприцепы для камских автомобилей.

Балансирная подвеска КАМАЗ имеет следующее устройство. Основу подвески составляют два кронштейна, жестко смонтированных на раме, между которыми пропущена ось балансира, а также стяжка кронштейнов. С обеих сторон оси крепятся башмаки балансира (или башмаки рессор), которые могут свободно вращаться (хотя на деле вращения не происходит — они качаются) на оси. В верхней части башмаков с помощью стремян монтируются перевернутые рессоры (то есть, самый длинный лист находится снизу, самый короткий — сверху), которые опираются на балки среднего и заднего мостов.

Таким образом, кронштейны, ось и башмаки располагаются точно посередине между средним и задним мостам. Мосты связаны с рамой автомобиля посредством реактивных тяг, головки которых с одной стороны крепятся к мостам, а с другой — к кронштейнам. Всего реактивных штанг в подвеске шесть — по две в нижней части каждого моста, и по одной в верхней части.

Мосты с рессорами и реактивными штангами образуют тележку, которая может относительно свободно качаться на оси, что обеспечивает плавное движение по неровностям дороги. Мелкие неровности сглаживаются вертикальными колебаниями мостов на рессорах. Балансирная подвеска на автомобилях и полуприцепах КАМАЗ может оснащаться пневматическими упругими элементами, а также иметь телескопические амортизаторы. Но независимо от конструкции одним из ключевых компонентов данной подвески остается башмак балансира, о котором нужно рассказать более подробно.

Место и назначение башмака балансира в подвеске

Башмак балансира играет очень важную роль в балансирной подвеске — как раз благодаря его наличию и образуется тележка, которая может совершать колебания на оси балансира. Без башмака подвеска была бы жесткой, она не обеспечивала бы плавность хода на неровностях дороги и возможность преодоления этих неровностей и уклонов без кручения и изгибов рамы автомобиля.

Также башмак балансира играет роль несущего элемента для установки рессор, поэтому его иногда называют башмаком рессор. Рессоры жестко фиксируются в верхней части балансира с помощью двух стремян.

Вследствие всего вышесказанного башмаки балансира испытывают большие нагрузки во время движения автомобиля, поэтому к их конструкции предъявляются жесткие требования, и данные детали чаще всего требуют обслуживания и ремонта.

Устройство и типы башмаков балансиров КАМАЗ

Башмак балансира имеет не слишком сложное устройство, он состоит всего из трех частей:

• Литой башмак; • Две втулки.

Балансир представляет собой деталь сложной формы, которую условно можно разделить на две части — цилиндрическую (в нее вставляются втулки и ось балансира) и плоскую (на нее опирается рессора). Внутрь балансира запрессовываются две втулки, играющие роль подшипников трения для оси балансира. Также в башмаке предусмотрены отверстия для установки стремянок рессор и болтов для затяжки. Для установки балансира на оси используется еще несколько деталей, включая гайку башмака, несколько уплотнительных колец, сальников и пыльников.

На сегодняшний день на КАМАЗах используются унифицированные башмаки балансиров 55111-2918070 и 55111-2918072 под ось диаметром 88 мм (при этом внутренний диаметр башмака составляет 100 мм). Отличия башмаков заключаются в типе установленных в них втулок и используемой смазки.

• Бронза; • Алюминий; • Сплав алюминия и цинка;

• Гроднамид (полимерный композитный материал на основе полиамида-6).

Наибольшим сроком службы обладают классические бронзовые втулки, сравнимым с ними сроком эксплуатации обладают и втулки из сплава алюминия и цинка. Пластиковые втулки служат порядка двух лет, однако они более просты в замене и обслуживании, поэтому в последние годы они находят все более широкое применение.

В башмаках используется жидкая или консистентная смазка, однако в последнее время все чаще, особенно в башмаках с полимерными втулками, применяется именно густая смазка, которая требует менее частого обслуживания.
