Устройство
ГАЗ 3507 имеет уникальную конструкцию, позволяющую выполнять разгрузку с трех сторон (назад, вправо, влево). Дополнительно автомобиль комплектуется надставными бортами (задним, передним, боковыми). Подъем платформы осуществляется посредством телескопического гидроцилиндра, имеющего выдвижные звенья. Нижняя и верхняя его опоры (шаровые) находятся по центру надрамника и платформы. Сторону опрокидывания водитель может выбрать путем освобождения съемных штырей шарниров у основания платформы. При левом свале освобождаются два правых шарнира, при правом – два левых, при заднем – два передних. Самосвальный кузов пользуется спросом, поскольку имеет минимальное время разгрузки.
Передача энергии с двигателя на платформу осуществляется посредством коробки отбора мощности, которая управляется рычагом непосредственно из кабины. Сам рычаг имеет 2 фиксированных положения – «подъем» и «нейтраль». На корпусе коробки отбора мощности крепится масляный насос.
Кабина предназначена для двух человек. Построена она достаточно удобно, но по уровню комфорта существенно уступает иностранным аналогам.
ГАЗ 3507 оснащается механической коробкой передач с 4 ступенями. Данный элемент отличается повышенной надежностью. Модель унаследовала однодисковое сухое сцепление и одинарную гипоидную главную передачу. Для рулевого управления применяется пара глобоидный червяк и 3-гребневый ролик.
Сзади кабины (между рамой и кузовом) находится масляный бак. Он выполнен из тонких штампованных листов стали. Внизу имеется специальная пробка, вверху – масляный фильтр.
Комфорт управления машиной Горьковским автозаводом не всегда воспринимался в качестве приоритета. ГАЗ 3507, несмотря на улучшения, унаследовал многие проблемы предшественника. Так, гидравлического усилителя рулевого управления у базовых версий автомобиля нет, потому для поворота руля требуется прилагать повышенное усилие. Приборную панель оснастили датчиками от прежней модификации в слегка переработанной форме. Они позволяют контролировать состояние ключевых систем автомобиля. Вибрация ощущается в кабине довольно сильно, а шумоизоляция оставляет желать лучшего. Именно потому ГАЗ 3507 применяется, преимущественно, для внутригородских и пригородных перемещений. Однако иногда модель используют и для дальних перевозок. Спального места в автомобиле не предусмотрено.
Сцепного устройства в ГАЗ 3507-01 нет, потому для работы с прицепом данная модификация не предназначена.
Проблемных мест у автомобиля немало. Наиболее часто трудности возникают с металлическим кузовом. Он слабо защищен от внешнего воздействия, а при превышении нагрузки (излишний груз на ГАЗ 3507 возят довольно часто) начинает расходиться. Даже усиления в виде дополнительных швеллеров и планок на остове не помогают. Нередко протекает и гидравлика (манжеты, шланги) с гидроцилиндрами и кранами.
Однако серьезных проблем поломки ГАЗ 3507 не доставляют, поскольку запчасти на модель редко бывают в дефиците и стоят недорого. Починить оборудование несложно и быстро. Именно эта особенность автомобиля и ценится российскими потребителями. ГАЗ 3507 продолжает оставаться одним из наиболее дешевых машин-перевозчиков на отечественном рынке в своем классе.
Кабина
В кабине самосвала места предназначены для двух человек. Загрузить на себя такой самосвал мог 3.5 тонны, не смотря на то, что вес снаряженного самосвала доходил до 3 тонн 750 кг. В длину самосвал имел 6.38 м., в ширину – 2.475 м., а в высоту – 2.575 м. Колесная база его достигает 3.7 м.
Габаритные размеры
- длина – 6470 мм;
- ширина – 2460 мм;
- высота – 2350 мм;
- колесная база – 3770 мм;
- длина платформы – 3516 мм;
- ширина платформы – 2280 мм;
- высота платформы – 620 мм;
- объем кузова – 5-10 кубометров;
Чем оборудован самосвал
Расположение основных узлов самосвала ГАЗ-САЗ-35071
Самосвал ГАЗ-САЗ-35071 оборудован стандартной кабиной на 2 места, за которой находится цельнометаллическая платформа площадью 8 м2 на вспомогательной раме. По периметру платформа имеет борта, которые сзади и по бокам откидываются. Откидывающиеся элементы смонтированы на поворотных шарнирах и снабжены специальными устройствами для облегчения закрывания. Фиксация производится вручную. В нужный момент разгрузки они раскрываются.
В стандартном исполнении высота бортов самосвала — 62 см. Их можно наращивать до 1,25 м посредством наставных панелей. Увеличение высоты позволяет получить объем кузова больше в 2 раза. Таким образом, повышается вместимость, что удобно при перевозке габаритных и легких грузов.
Гидроцилиндр опрокидывания
Гидроцилиндр опрокидывания ГАЗ-САЗ-35071
Платформа ГАЗ САЗ-35071 опрокидывается при включении телескопического гидроцилиндра. Он состоит из 3-х элементов, обеспечивающих наибольший ход 670 мм. Резервуар с маслом для гидросистемы объемом 16 л находится на раме. Давление в гидроприводе создается шестеренчатым насосом НШ 32УК-3, расположенным на КОМ. Крутящий момент к приводу насоса передается от промежуточного вала КПП.
Необходимое направление разгрузки устанавливается переключателями крана управления. В поднятом положении платформа фиксируется механическим упором. Водитель управляет разгрузкой и подъемом платформы непосредственно из кабины. Один рычаг включает отбор мощности, а вторым выбирается направление разгрузки. Рычаги выведены на специальную панель с вырезами, расположенную на полу.
Двигатель
В силовом двигателе ГАЗ-66 стоял дизельный агрегат ЗМЗ 6606, который имел 8 цилиндров и жидкое охлаждение. Во многом он был схож со старыми двигателями, но у него были отличия: объем двигателя 4.25 л., мощность 115 лошадиных сил. В начале 90-х годов устанавливался мотор мощностью 85 лошадиных сил, у которого был крутящий момент 235 Нм. Данный агрегат получил имя 6641. После этого Горьковский автозавод поставил на линейку выпуска дизельный агрегат ГАЗ 5441, который имел турбо надув. Двигатель имел лучшие характеристики, а также мощность 116 лошадиных сил.
Внешний вид двигателя ГАЗ 66
В два раза прочнее
Кузова с задней разгрузкой выполнены из низколегированной кремнемарганцовистой стали 09г2С. Эта российская сталь ориентирована на сварку, ее широко применяют как в машиностроении, так и в качестве строительной стали. Она в меру износостойкая, не боится ударов и почти в два раза прочнее сталей других марок. Но, конечно же, это не Hardox, из которой делают импортные майнинговые кузова. Толщина бортов и днища одинаковая – 4 мм, для среднетоннажника этого вполне достаточно. Интересно, что компания «Чайка-Сервис» когда-то начинала свою деятельность с переделки рам грузовиков ГАЗ для увеличения колесной базы. А здесь приходится наоборот обрезать раму в заднем свесе. В зависимости от будущих условий эксплуатации, перевозчику предложат усиленные борта с ребрами жесткости, козырек над кабиной (на кузовах с задней разгрузкой), укрывной тент, крепление запасного колеса на переднем борту. Особенность почти всех самосвальных кузовов для среднетоннажников – отсутствие подогрева днища отработавшими газами. Но если подогрев днища все же нужен перевозчику, его, разумеется, сделают. Кузова с трехсторонней разгрузкой конструктивно сложнее «совков», ведь открывающимися надо делать целых три борта. Кроме того, из-за большей вариативности длины к разным шасси, оптимально использовать готовый стальной профиль для бортов. Его закупают у известной австрийской компании Fuhrmann – одного из европейских лидеров в производстве тракторных прицепов, кузовов для сельхозмашин, в том числе и для самосвалов. Предприятие выпускает около 90 различных типов профилей высотой от 300 до 1000 мм. Толщина профиля от 1,0 до 2,5 мм, длина – от 0,5 до 13,5 метра. В производстве используют высокопрочные марки стали, по составу оптимальные для любого типа сварки. В ассортименте компании Fuhrmann профили из оцинкованной и нержавеющей стали, из алюминиевых сплавов. При комплектации кузовов с трехсторонней разгрузкой, сваренных из профиля Fuhrmann, «Чайка-Сервис» использует импортную или собственную фурнитуру.
Грузовая платформа
Платформа грузовая самосвала ГА3-СА3-З507 – это сварная металлическая конструкция из листовой стали, горячекатаного и холодногнутого профиля проката, выполненная специально для трёхсторонней разгрузки перевозимого груза. Она прямобортная, с тремя открывающимися бортами. Её составные части (основные узлы): основание; основные металлические борта (боковые, передний и задний); доп.механизм облегчения закрытия боковых основных бортов (опция); запоры основных бортов (боковых и заднего).
Основной передний борт, боковые и задние стойки приварены к поперечинам основания. Основные боковые основные борта шарнирно навешены на боковых обвязках основания платформы, основной задний борт – верхней частью шарнирно навешен на задних стойках, а нижней частью, при помощи приваренных к нему скоб, закреплен на кронштейнах запора заднего борта, которые приварены к поперечине. Крепление нижней части заднего борта служит для его откидывания при освобождении верхних шарниров. Для предотвращения поворота вовнутрь платформы при закрытых основных бортах, на крайних стойках боковых надставных бортов приварены скобы-ограничители.
Чтобы не допустить потери ценных сыпучих грузов (зерна, минеральных удобрений и т. п.) в стыках основных бортов со смежными поверхностями неподвижных частей основания платформы установлены уплотнители из профилированной резины.
История создания самосвала ГАЗ-53
В середине 50-х годов XX столетия на повестку дня встал вопрос о замене грузовика ГАЗ-51 на экономичную машину с большей грузоподъёмностью. К проектированию приступила группа конструкторов под руководством Александра Дмитриевича Просвирнина. Который, кстати, участвовал в проектировании ГАЗ 51 ещё рядовым инженером. Разработку восьмицилиндрового двигателя вёл П. Э. Сыркин. Над ведущими мостами трудились инженеры во главе с И. В. Ирхиным. Дизайном занимался Л. М. Еремеев.
Перед Горьковским автозаводом стояла задача быстрого освоения нового грузовика. С этой целью все нововведения устанавливались и тестировались на шасси ГАЗ-51А, производство которого было отлаженным. Автомобиль получил индекс ГАЗ-53Ф.
На новую модель установили мощный двигатель, усилили раму и подвеску, увеличили габариты колёсной базы и грузовой платформы, поставили шины большего размера, улучшили тормозную систему и рулевое управление.

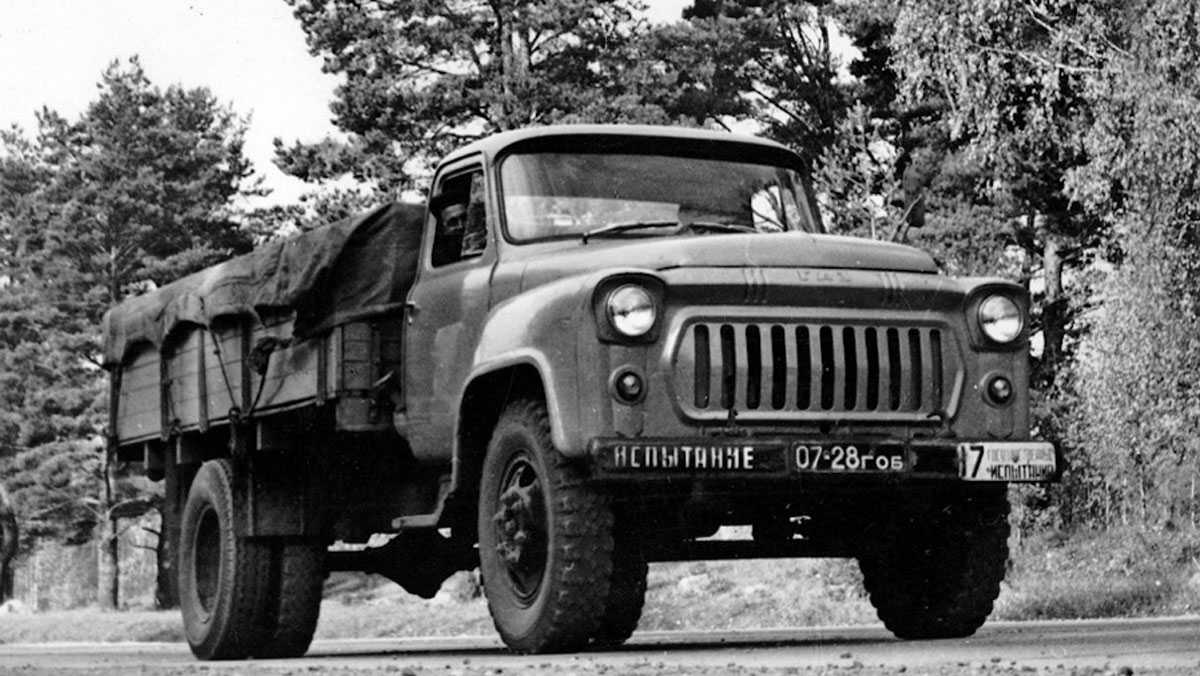

Летом и осенью 1961 года новая модель проходила полномасштабные испытания. Она приняла участие в автопробеге от Москвы до Ташкента и обратно, преодолев более 10 тыс. км. Путь пролегал по просёлкам и в степи, в пустыне и по горам, где наивысшей точкой был перевал Шахристан – 3,2 тыс. метров над уровнем моря.
В это же время четыре грузовика сделали 18 рейсов по маршруту Горький – Москва и накрутили на спидометре по 15 тыс. км. Ещё две машины – пустые и с нагрузкой – нещадно гонялись в сельской местности Московской области по бездорожью.
Промышленное производство ГАЗ-53 стартовало в сентябре 1961 г. Машины делали эпизодически небольшими партиями. Первый образец сошёл с конвейера 23 сентября, а с марта 1962 года начался уже массовый выпуск грузового автомобиля ГАЗ 53.
Назначение
Изначально самосвал ГАЗ 3507 разрабатывался исключительно для эксплуатации в сельскохозяйственной сфере, поскольку его технические характеристики позволяют передвигаться на нем по дорогам плохого качества. Однако, благодаря многочисленным преимуществам, автомашина стала по-настоящему универсальным решением для перевозки грузов.
Согласно официальным данным завода-изготовителя, указанным в документации, поставляемой вместе с авто, он не предназначен для транспортировки бетона, различных растворов строительного назначения, а также для эксплуатации в карьерах. Это обусловлено специфичной конструкцией транспортного средства, предполагающей перевозку:
- зерна;
- навоза, других удобрений;
- силоса;
- песка, щебня и камней небольшого размера.
Автомобиль прекрасно передвигается по плохим дорогам
Несоблюдение рекомендаций производителя способно привести к быстрой поломке ключевых узлов этого грузового автомобиля. Чаще всего неисправности наблюдаются в механизме опрокидывания самосвала, а также сопутствующих узлах. Конструкция авто не подразумевает возможности монтажа сцепного устройства, поскольку его использование также может привести к серьезным поломкам.
История создания
ГАЗ 3507 входит в число последний разработок Горьковского автозавода (выпуск начался в 1984 году). Модель рассматривалась в качестве замены ГАЗ 3307, производство которого завершилось в 1994 году. Инженеры Горьковского автозавода решили максимально унифицировать модели по агрегатам, что обеспечило надежность конструкции и снизило затраты на разработку. В результате ГАЗ 3507 сохранил большинство узлов от предшественника, включая большую капотную кабину и угловатые контуры. Внутреннее пространство кабины переработали, улучшив системы отопления и вентиляции. В салоне появились новые напольные коврики. ГАЗ 3507 получил полностью переработанную заднюю раму меньшей длины. Буксирные крюки заменили буксирным прибором, а запасное колесо переместилось назад на 272 мм. Изменения затронули и линейку силовых агрегатов.
Примечательно, что ГАЗ 3507 рассматривался в качестве переходной модели, которую в дальнейшем предполагалось заменить дизельной версией с большей экономичностью. В 1990-х годах Горьковский автозавод приступил к производству собственных моторов для автомобиля, но после распада СССР предприятие охватил кризис, в результате чего выпуск двигателей и автомобилей (бензинового ГАЗ 3507 и дизельного ГАЗ 3507-01, ГАЗ 35071) резко сократился.
Однако полностью производство модели не прекратилось. Более того, в 2003 году Саранский автозавод реанимировал машину, создав новую версию ГАЗ 35072, основой для которой послужила модель ГАЗ 3309, оснащенная белорусским дизельным агрегатом Д-245. Автомобиль стал экономичнее предшественника и практически не уступал ему по техническим характеристикам. ГАЗ 35072 также сохранил дизайн первоначальной версии. Грузоподъемность машины составила 4250 кг (допускалась исключительно односторонняя разгрузка).
В 2009 году производство бензиновых версий ГАЗ 3507 завершилось. Выпуск других моделей продолжается в настоящее время.
Самосвал ГАЗ-САЗ-3511 на базе ГАЗ-66
Всего пару лет (с 1992 по 1994 годы) делали этот полноприводный автосамосвал с разгрузкой на три стороны. За столь недолгое время увидело свет более 17 тысяч машин, которые до сих пор нередко встречаются на сельских и городских дорогах. Разработка (которой руководил конструктор Корнилов) и сборка изделия осуществлялись на Саранском самосвальном заводе.
Шасси ГАЗ-66-31 стало базовым для данного агрегата. Оно являлось одной из модификаций ГАЗ-66 – бескапотного грузовика, ставшего символом советской эпохи. Ни одна воинская часть не обходилась без этих «вездеходов» — крепких, неприхотливых и удивительно выносливых.
Грузовик этот получил восьмицилиндровый мотор с V-образным размещением цилиндров. А то, что кабина поднялась над мотором, позволило сделать агрегат максимально компактным, а также увеличить площадь цельнометаллического кузова. Еще одна полезная особенность – полный привод. И управление рулем водителю облегчили, сделав усилитель на гидравлике.
Назначение
Этот самосвал ГАЗ-66 может перевозить всевозможные сельскохозяйственные и строительные грузы по дорогам, имеющим любое покрытие. Благодаря универсальности и высокой проходимости он способен легко двигаться даже по бездорожью. Рессоры, дающие плавность хода, позволяют транспортировать и хрупкий груз.
В своё время эти самосвалы имелись в автопарке практически каждого сельхозпредприятия. В принципе, они и создавались именно для сельскохозяйственных нужд, исправно перевозя зерно, сено, удобрения и прочие необходимые в колхозах вещи.
Плюсы и минусы
Преимущества самосвала на базе ГАЗ-66:
- Долговечный мотор – его ресурс примерно 150 тысяч километров до первого капремонта.
- Достаточно высокая проходимость, даже при отсутствии приличного дорожного покрытия.
- Компактность и хорошо сбалансированный центр тяжести – на обе оси нагрузка примерно одинакова.
Недостатки:
- Кабина не может похвастаться ни просторностью, ни комфортностью.
- Мотор самосвала не очень пригоден для ремонта.
- Изогнутый рычаг переключения передач размещен справа и сзади от водительского места, что вызывает определенное неудобство при его использовании. Такая конструкция обусловлена откидывающейся кабиной.
- Так как на заднем мосту стоят одинарные рессоры, а дифференциал снабжен блокировкой, то перегрузка может оказаться губительной для машины.
- Унификация с деталями остальных машин семейства ГАЗ невысокая.
- Не очень большая грузоподъемность.
Устройство ГАЗ-5312
Под высоким капотом расположен бензиновый V-образный шестицилиндровый двигатель ЗМЗ-53-11. Его объём – 4,25 л, а мощность составляет 120 л.с. (на 5 л.с. больше, чем у предшественника). Коробка передач – четырёхступенчатая. Синхронизаторов нет вообще, поэтому переключать скорости необходимо только с двойным выжимом сцепления и перегазовкой.
В основе автомобиля – жёсткая стальная рама В передней подвеске использованы продольные полуэллиптические рессоры, а также телескопические гидроамортизаторы. В задней подвеске, кроме основных рессор, имеются также подрессорники. Бак для топлива на ГАЗ-5312 расположен сбоку, на раме. У более ранних версий он устанавливался между кабиной и кузовом.
Рулевое управление включает рабочую пару, состоящую из глобоидального червяка и трёхгребневого ролика. Картер крепился к раме при помощи болтов и гаек.
Тормоза – барабанные на всех колёсах. Привод – гидравлический. Имеются также гидровакуумный усилитель и барабанный «ручник». Все элементы тормозной системы имели низкий ресурс, их приходилось часто менять и ремонтировать.
Система проводки – однопроводная. Напряжение электрооборудования- 6 вольт. Сейчас такое решение уже не встречается (на легковушках 12 вольт, на грузовиках обычно 24).
Падающее – подтолкни!

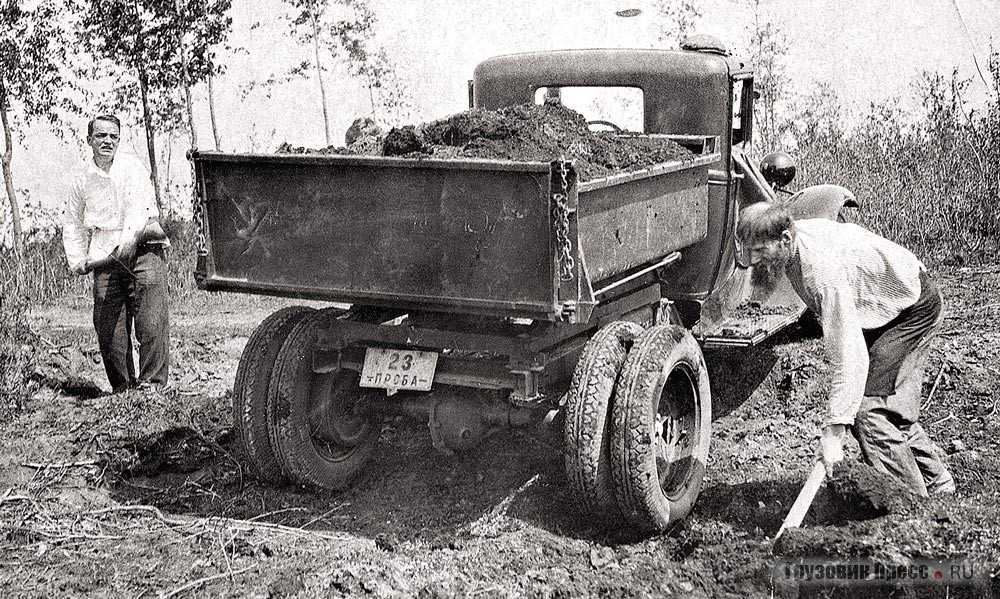

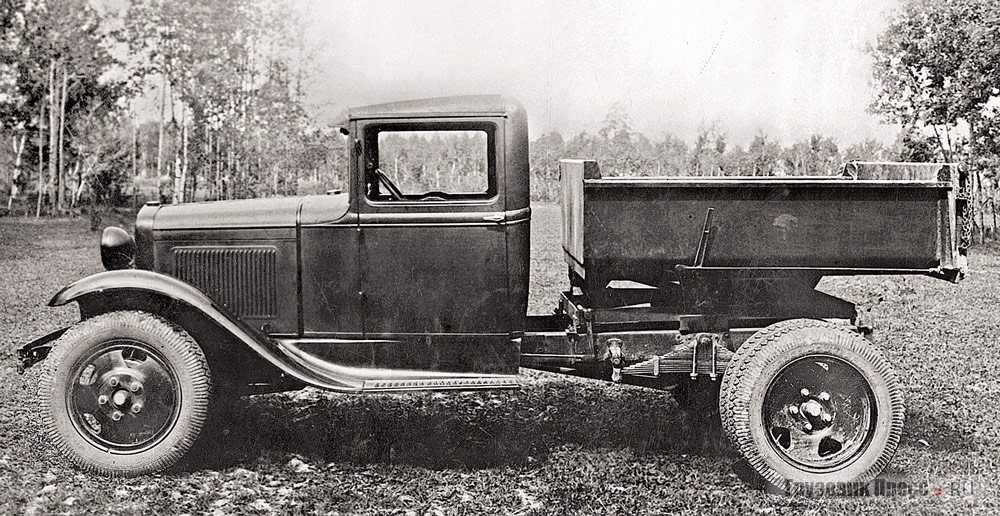

Прототип опрокидки для полуторки ГАЗ-АА был подсмотрен среди уже готовых решений из Соединенных Штатов. В 1930 году компания Peabody Galion предложила потребителям шарнирный самосвал на шасси Ford-AA, разгружающийся под действием собственной тяжести. Единственное неудобство заключалось в том, что кузов сначала надо было подтолкнуть руками к опрокидыванию, задать ему инерцию. Эти американские машины закупал и Советский Cоюз в 1930–1932 годах, и применяли их в основном для строительства московских дорог. В СССР первая гравитационная опрокидка была построена в январе 1932 года в мастерских КАРЕЛтранса. Это был самосвал на шарнирах, заднюю часть кузова перегружали грузом, под которым он в итоге и опрокидывался. В 1933 году инженеры московского Комбината реконструкции транспорта МСПО впервые в СССР изготовили несколько самосвалов уже на отечественном шасси ГАЗ-АА по типу Galion, но с деревянными кузовами. У этих машин открытие задней стенки и постановка платформы на место производились вручную. Такой самосвал разгружался быстрее, чем обычный бортовой, но для полуторатонного шасси требовалось более оптимальное конструктивное решение.
В 1935 году инженер М. Катков спроектировал механизм опрокидывания кузова, усовершенствовав систему Galion. Форму же металлического кузова позаимствовали у американской машины. Такой кузов позволял транспортировать и разгружать сыпучие грузы: песок, гравий, щебень, уголь, зерно и др. Машина была способна перевозить готовый асфальт, жидкий бетон и грузы больших объёмов в пределах 1200–1300 кг и не более 1,1 м3. Опытный образец был изготовлен в начале 1935 года. Литейно-механический завод им. Я.М. Свердлова взялся за изготовление сварных кузовов, собрав у себя первые шесть полноценных опрокидок в декабре 1935 года. Первенец получил наименование С1 (сокращенно от фамилии товарища Свердлова), имя которого носил механический завод в Горьком.
В разных справочниках С1 именовался то ручным, то саморазгружающимся и даже гравитационным. Последнее определение, несмотря на всю экзотичность слова, было бы самым уместным. Дело в том, что все самосвалы по своей природе априори саморазгружающиеся автомобили, этим они, собственно, и отличаются от бортовых грузовиков. Что касается ручного труда. Для открывания задвижки кузова водителю достаточно было просто дёрнуть на себя рычаг. Этим весь ручной труд и ограничивался. До этого времени применялись действительно ручные самосвалы, которые приходилось разгружать с использованием мускульной силы – опускать или поднимать кузов. В новой машине груз высыпался из кузова под действием силы тяжести, без какого-либо подталкивания. По другой классификации самосвалы делились по типу использования механической части. В данном случае С1 принадлежал к типу саморазгружающихся шарнирных, так как его кузов опрокидывался за счёт шарниров.
Серийный выпуск опрокидки начался в 1936 году. Завод им. Я.М. Свердлова изготовлял кузова и, возможно, механическую часть подъёмников, а окончательная сборка машины осуществлялась в автобусном филиале ГАЗа.
Чуть ранее Ярославский автозавод с 1935 года практически параллельно с С1 начал выпуск самосвалов с гидравлическими подъёмниками, работающими от привода автомобиля и способными поднимать до 4 т груза. Выпуск машин на обоих заводах вёлся примерно в одинаковых объёмах до 1940 года. Хотя С1 и проигрывал четырёхтонному ЯС-1 в соотношении цена/грузоподъёмность (7500 руб. против 18 000 руб.), но юркий ГАЗ-С1 брал своей маневренностью, и машина работала, что называется, на подхвате (pick-up – дословно «подхватить»). Там, где не хватало тяжёлых самосвалов, в работу вступало большее количество маленьких С1.
Модификации
Поставляемый под обозначением ГАЗ-САЗ-35071 самосвал оснащается дизельным силовым агрегатом. Увеличение веса мотора привело к росту полной массы автомобиля, которая достигла 8090 кг. На ранних выпусках использовался 125-сильный агрегат ММЗ Д-245.7, который впоследствии заменили 135- или 149-сильным двигателем ЯМЗ-534. В стандартной поставке применяется 3-местная кабина, возможно применение 5-местного 2-рядного узла.
Отгружаемый под индексом ГАЗ-35072 самосвал создан для перевозки строительных материалов. Машина отличается применением цельнометаллической платформы с откидным задним бортом. Боковые части выполнены скошенными, что обеспечило повышенную прочность узла. В стандартное оснащение входит короткий защитный козырек, закрывающий часть кабины водителя. На задней части платформы установлена лестница. Машина рассчитана на перевозку груза весом 4000 кг, вместимость кузова составляет 5,4 м³. Имеется возможность установки защитного тента, снижающего риск выдувания груза.
Модификация ГАЗ-САЗ-3507-01 отличается использованием 125-сильного бензинового мотора, оснащенного нейтрализатором отработавших газов без возможности корректировки состава смеси. На части машин, выпущенных после 2016 года, встречается модернизированный двигатель, оборудованный системой впрыска топлива. Агрегат развивает мощность 137 л.с., соответствует нормативам Евро 4. Установлена самосвальная платформа стандартного типа, рассчитанная на 5 м³ груза.
Вариантное исполнение ГАЗ-САЗ-35072-10 отличается конструкцией подъемника платформы, который допускает только 1-стороннюю разгрузку назад. Из-за этого боковые борта выполнены неподвижными, откидывается только задняя секция. Стандартный кузов имеет вместимость 5 м³, применение надставных бортов позволяет довести объем до 10 м³.
Это интересно: КамАЗ 5511: объем двигателя, габариты, грузоподъемность
Технические характеристики ГАЗ-5312
Автомобиль имеет следующие характеристики:
- длина 6395 мм;
- ширина – 2280 мм;
- высота – 2190 мм;
- колёсная база – 3700 мм;
- дорожный просвет (клиренс) – 265 мм;
- максимальная скорость- 90 км/ч.
- средний расход бензина – 24 л/100 км.
Паспортный расход указан при равномерном движении со скоростью 40 км/ч, да ещё и без груза. Поэтому данная величина заметно отличается от той, которая получена на практике. Несмотря на заявленные ТТХ, в реальной эксплуатации «аппетит» был больше –27 литров «на сотню» у пустого Газона и до 32 л/100 км – у гружёного.
Размеры кузова
Кузов выполнен из дерева, поэтому при необходимости его можно легко ремонтировать, заменяя сгнившие элементы новыми, или вовсе наращивая борта (как часто делали). Габариты следующие:
- длина – 3740 мм;
- ширина – 2170 мм;
- высота бортов – 680 мм.
Грузоподъемность автомобиля
ГАЗ-5312 может везти до 4.5 тонны. Именно увеличенная грузоподъёмность является одной из основных отличий от других модификаций. В частности, у ГАЗ-53Ф (1963-1965 гг.) данный показатель составляет 3 тонны ровно, а у ГАЗ-53, выпускавшегося с 1965 по 1983 годы – 3,5 тонны.
На практике данный показатель постоянно превышали, несмотря на относительно маломощный мотор. Если было нужно – грузили, сколько влезет.
Габариты автомобиля
Приятная достоверность
Модель ГАЗ-93А изготовлена в двух вариантах окраски – традиционный для ГАЗа защитный зелёный (не путать с более поздним хаки!) и песочный. САЗ-3503 получил три варианта исполнения – голубая кабина с кузовом цвета морской волны, бежевая кабина с коричневым кузовом и кабина цвета хаки с кузовом того же коричневого цвета. Отметим, что все цвета исторически верные – все они в разные годы присутствовали на газовском конвейере.
Конечно, и это традиционно для DIP-models: все модели получили номерные знаки, включая дубликаты на задний борт, а также нанесённые на дверцы кабин трафареты автотранспортных предприятий (кроме песочного ГАЗ-93А).
Что же, DIP-models в очередной раз порадовал коллекционеров отличными моделями, но останавливаться на этом не намерен. Скоро мы сможем приобрести модели бортовых грузовиков ГАЗ-53Ф, ГАЗ-53А и ГАЗ-53–12, которые вдобавок будут иметь передние колёса на подшипниках, что позволит ещё копийнее выполнить переднюю ось и фототравленные стойки зеркал (в отличие от очень толстых литых на ГАЗ-52 и моделей на его базе, включая самосвалы САЗ).
Устройство
Непосредственно к самосвалу относится описанный чуть ниже кузов, остальные узлы – унифицированные для всех автомобилей ГАЗ-66. Но есть и отличия:
Коробка отбора мощности для самосвала производилась и комплектовалась на Саранском заводе. Для остальных модификаций ее делали в Горьком.
У ГАЗ-66 присутствовал централизованный механизм, подкачивающий шины. Самосвал был его лишен.
Шины задних колес у самосвала стали не односкатными, а двускатными.
Кузов
Сделанный полностью из металла, кузов может откидываться на три стороны (влево, вправо и назад). Он имеет высоту 0,62 метра, но можно ее удвоить, поставив дополнительные деревянные борта. Поднятие кузова происходит с помощью гидравлики – для этого служит масляный насос типа НШ32У-ЗЛ. Бачок гидравлической системы расположен с правой стороны.
Двигатель
На машине стоит дизельный мотор модели ЗМЗ-66-06 на 115 лошадиных сил (сделанный Заволжским моторным заводом). Заметим, что его сконструировали специально для ГАЗ-66. Он использует для работы бензин, содержит восемь цилиндров и двухкамерный карбюратор К-126Б. Система вентиляции картера у него закрытого типа, охлаждение – жидкостное, а фильтрация масла идет прямым потоком.
Использование легких сплавов из алюминия для основных деталей сделало мотор устойчивым к износу. А для облегчения его запуска в морозы имеется специальный предпусковой подогреватель модели ПЖБ-12.
Трансмиссия
Коробка передач (механическая) с четырьмя ступенями имеет на четвертой и третьей ступени синхронизацию. Главная одинарная передача – гипоидного типа, сцепление – сухое, фрикционное, с одним диском. Оно всё время замкнуто. На ведомом диске стоит демпферный механизм.
Также имеется раздатка (раздаточная коробка) с двумя ступенями. Раздатка эта состоит из ведущего и промежуточного валов, управляющего механизма, а также валов приводов переднего и заднего моста. Колеса у этих приводов зубчатые. С ее помощью можно понижать передачу, а также отключать передний мост.
Ходовая часть
Полноприводная конструкция предполагает наличие двух ведущих мостов. У них абсолютно идентичные дифференциалы и основные передачи (отличаются только маркировкой). Они стоят в отдельном картере, вставленном в специальное отверстие в мостовой балке. Кулачковые дифференциалы имеют по двадцать четыре радиальных сухаря.
Как передняя, так и задняя подвески оснащены продольными рессорами формы половины эллипса. Концы этих рессор закреплены между прокладками из резины. Также имеются амортизаторы двухстороннего типа, управляемые гидравлическим способом.
Рабочие и стояночные тормоза – барабанные. Рабочая система торможения раздельного типа оснащена вакуумным усилителем. Для ее включения используется гидравлический привод. Стояночная тормозная система (трансмиссионная) действует на все колеса.
Рулевое управление
Нижняя и верхняя части вала руля соединены шарнирно между собой, также на шарнирах вал крепится к кабине. Рулевой механизм работает при зацеплении ролика и глобоидного червяка. Имеется гидравлический усилитель рулевого управления. Его клапан которого находится спереди на продольной тяге, а насос с ременным приводом – на двигателе.
Кабина
Кабина, находящаяся над мотором, целиком сделана из металла, рассчитана на два места. В ней предусмотрена система отопления, а также имеется омыватель стекол. В комплекте к автомобилю идет брезентовая койка-гамак, которую можно повесить в кабине с помощью четырех крючков.
