Близнецы или двойняшки? традиционный автобус лиаз-5292 и новый лиаз-5292 new

Гибридная модель ЛиАЗ-5292Х[править | править код]

В сентябре 2009 года на московской выставке «Интеравто-2009» была представлена гибридная версия автобуса ЛиАЗ-5292 — ЛиАЗ-5292Х

..

В данной модели используется последовательная схема гибридной силовой установки: двигатель внутреннего сгорания используется только как мотор-генератор для выработки электроэнергии и заряда накопителя, а двигает транспортное средство электромотор, непосредственно связанный с трансмиссией. В автобусе установлен асинхронный тяговый двигатель ТАД 225-380 мощностью 132,5 кВт и максимальной кратковременной мощностью 250 кВт. В качестве ДВС установлен четырехцилиндровый дизельный двигатель Cummins ISBe4+ 185 мощностью 185 л.с., соответствующий экостандарту Евро-4, работающий вкупе с асинхронным мотор-генератором ТАГ 225-280 такой же мощности. На крыше установлено 12 суперконденсаторов суммарной ёмкостью 21 Ф. Планировалось, что после завершения испытаний первая опытно-промышленная партия будет выпущена в 2009 году, однако автобус так и не был запущен в производство.

Схема двигателя автобуса лиаз

ЛиАЗ-5256. Принципиальные схемы электрооборудования

В настоящем приложении представлены принципиальные схемы электрооборудования модификаций автобуса ЛиАЗ-5256, рассматриваемых в настоящем Руководстве.

ЧТЕНИЕ ЭЛЕКТРИЧЕСКИХ СХЕМ

Полная электрическая схема для каждой модификации автобуса состоит из 6 листов

Однако отдельные листы, одинаковые для нескольких модификаций, не повторяются, и поэтому при пользовании рисунками электрической схемы следует обращать внимание на номер рисунка (листа), который относится к той или иной модификации автобуса, указанной в табл. Ж-1. Таблица Ж-1 Применимость рисунков электрической схемы к модификациям автобуса

Таблица Ж-1 Применимость рисунков электрической схемы к модификациям автобуса

Модификация автобуса

Номер рисунка (листа) электрической схемы

ЛиАЗ-5256 с механической КП

Ж-1 (лист I 1 ), Ж-4 (лист 2), Ж-6 (лист 3), Ж-10 (лист 4), Ж-11 (лист 5), Ж-12 (лист 6)

ЛиАЗ-5256 с ГМП

Ж-1 (лист I 1 ), Ж-3 (лист 2), Ж-5 (лист 3), Ж-9 (лист 4), Ж-11 (лист 5), Ж-12 (лист 6)

ЛиАЗ-525625 с механической КП

Ж-2 (лист 1), Ж-3 (лист 2), Ж-7 (лист 3), Ж-10 (лист 4), Ж-11 (лист 5), Ж-12 (лист 6)

ЛиАЗ-525625 с ГМП

Ж-2 (лист 1), Ж-3 (лист 2), Ж-8 (лист 3), Ж-9 (лист 4), Ж-11 (лист 5), Ж-12 (лист 6)

‘Лампа выключателя 6 (рис. Ж-1) в схеме автобуса ЛиАЗ 5256 с механиче­ской КП не используются.

1. При чтении электросхем следует иметь в виду, что провода каждого последующего рисунка (листа) схемы для каждой модификации являются продолжением проводов каждого предыдущего рисунка (листа) схемы, например для автобуса ЛиАЗ-5256 с механической КП рис. Ж-4 (лист 2) (см. табл. Ж-1) является продолжением рис. Ж-1 (лист 1); рис. Ж-6 (лист 3) — продолжением рис. Ж-4 (лист 2) и т. д. 2. Все узлы, приборы, элементы схем обозначены цифрами, заклю- • ченными в кружки. 3. Для удобства пользования некоторые фрагменты схем функционально сгруппированы, а над ними дано название этой подсистемы, например «Система пуска», «Наружное освещение» и т. д. 4. У проводов, которые на электросхеме имеют цифровое или циф-ро-буквенное обозначение, эта маркировка нанесена на сам провод в нескольких местах методом горячего тиснения, например: «14», «16», «2а», «306» и т. д.

Провода внутри некоторых комплектующих устройств, изображенных на электросхеме, имеют буквенное обозначение, которое обозначает цвет провода, а именно: Ф — фиолетовый; О — оранжевый; С — серый; Б — белый; Г — голубой; К — красный; Р — розовый; Кч — коричневый; 3 — зеленый; Ж — желтый; Ч — черный.

Соответствие цветов электрических проводов их буквенной или цифро-буквенной маркировке приведено в табл. Ж-2.

Таблица Ж-2 Соответствие цветов электрических проводов их цифровой или цифро-буквенной маркировке

Примечание. Провода, номера которых указаны жирным шрифтом, могут быть одного из двух цветов, указанных в таблице.

Внутри некоторых элементов схем изображены или цифры, или некоторое цифро-буквенное обозначение или аббревиатура. Это обозначает следующее:

— номера контактов штекерных соединений;

— обозначение выводов у данного элемента (например, на корпусе, клеммах);

— номера подвижных контактов (например у реле, входящего в состав элемента).

Источник

Двигатель

Технические характеристики ЛиАЗ 5293 соответствуют современным международным требованиям, предъявляемым к городскому пассажирскому транспорту. Автобус комплектуется несколькими разновидностями двигателей отечественного и зарубежного производства.

ЛиАЗ 5293 с 2006 по 2010 год оснащался шестицилиндровым дизельным двигателем Caterpillar 3126E мощностью 305 лошадиных сил при частоте вращения 2800 оборотов в минуту. Цилиндры расположены в ряд, кроме того двигатель оборудован системой турбонаддува с предварительным охлаждением воздушного потока. Рабочий объем составляет 7,2 литра. Силовой агрегат соответствует нормам экологической безопасности EURO-3. Средний расход топлива в смешанном цикле составляет 30 литров на 100 километров. Максимальная скорость движения — 90 км/ч. В паре с двигателем применялась автоматическая коробка переключения передач производства Allison или Voith. Автобус имел заводскую маркировку ЛиАЗ 5293.00.

На смену рассмотренной модели пришел более современный силовой агрегат Cummins 6ISBe 245B с максимальной полезной мощностью 242 лошадиных сил при частоте вращения коленчатого вала 2300 оборотов в минуту. Максимальный крутящий момент равен 925 Н*м при частоте вращения 1400 оборотов в минуту. Двигатель — дизельный, шестицилиндровый, рядный с турбонаддувом и предварительным охлаждением подаваемого воздуха. Рабочий объем — 6,7 литров. Экологические характеристики мотора соответствуют стандарту EURO-4. Расход топлива уменьшился до 23 литров на 100 километров. Максимальная скорость осталась прежней — 90 км/ч. Автобус оснащался коробкой автомат от ZF или Voith. Заводская маркировка — ЛиАЗ 5293.54.

Параллельно был освоен выпуск модификации с газобаллонным оборудованием и двигателем Cummins CG e250 30 максимальной полезной мощностью 252 лошадиных сил при частоте вращения 2400 оборотов в минуту. Рабочий объем равняется 8,2 литрам. Максимальный крутящий момент составляет 1013 Н*м при частоте вращения 1400 оборотов в минуту. Двигатель шестицилиндровый с рядным расположением цилиндров. Экологический стандарт мотора — EURO-4. Коробка переключения передач — автоматическая от фирмы Allison или Voith. Заводской индекс — ЛиАЗ 5293.70.

С 2012 года автобус ЛиАЗ 5293 начал комплектоваться двигателем ЯМЗ-5362 с максимальной полезной мощностью 240 лошадиных сил при частоте вращения 2300 оборотов в минуту. Это шестицилиндровый, рядный, дизельный двигатель с турбонаддувом и предварительным охлаждением воздуха. Он имеет максимальный крутящий момент 900 Н*м при частоте вращения 3600 оборотов в минуту. Рабочий объем составляет 6,65 литров. Расход топлива — 27 литров на 100 километров. Экологический стандарт — EURO-4. Оснащается автоматической КПП от производителей ZF или Voith. Имеет заводской индекс ЛиАЗ 5293.60.

Подробное описание, устройство салона и не только

  • Экстерьер и интерьер автобуса, рабочее место водителя спроектированы в соответствии с требованиями международных стандартов по комфорту и эргономике.
  • Низкий уровень пола обеспечивает удобную посадку и высадку пассажиров, сокращая время прохождения автобуса по маршруту на 15% по сравнению с другими моделями автобусов.
  • Машина адаптирована для обслуживания маломобильных категорий пассажиров: автобус оборудован системой «книлинг» (наклон кузова в сторону дверей на 7°), механической аппарелью.
  • Электронная функция управления подвеской позволяет приподнять и опустить автобус для преодоления сложных участков маршрута.

Внешность мало чем отличается от других моделей российской компании. Все элементы кузова в стиле ЛиАЗа. Смотрится Курсор гармонично и современно, а на первый взгляд он не уступает даже европейским аналогам, однако, многие легко его путают с автобусами китайских производителей.

Водительское место автобуса ЛиАЗ-4292. Фото ГАЗ

Передняя часть выглядит очень опрятно. Этому способствует огромное панорамное ветровое стекло, которое занимает большую часть кузова спереди. Под ним красуется логотип компании и хромированная накладка. В углах расположилась раскосая оптика со сложным наполнением, а под ней виднеются круглые противотуманные фары. С правой стороны в переднюю часть вынесено большое боковое зеркало заднего вида. В профиль автобус ничем не примечателен, привлекательные колесные арки, большая площадь остекления и прозрачные двери.

На корме можно выделить большие вертикально ориентированные фонари, круглые противотуманные фары и повторители поворотов, расположенные во всех четырех углах автобуса. Практически вся площадь задней части автобуса закрыта металлической фальш-решеткой радиатора. Большое количество воздухозаборников можно увидеть и на его концевой части сбоку.

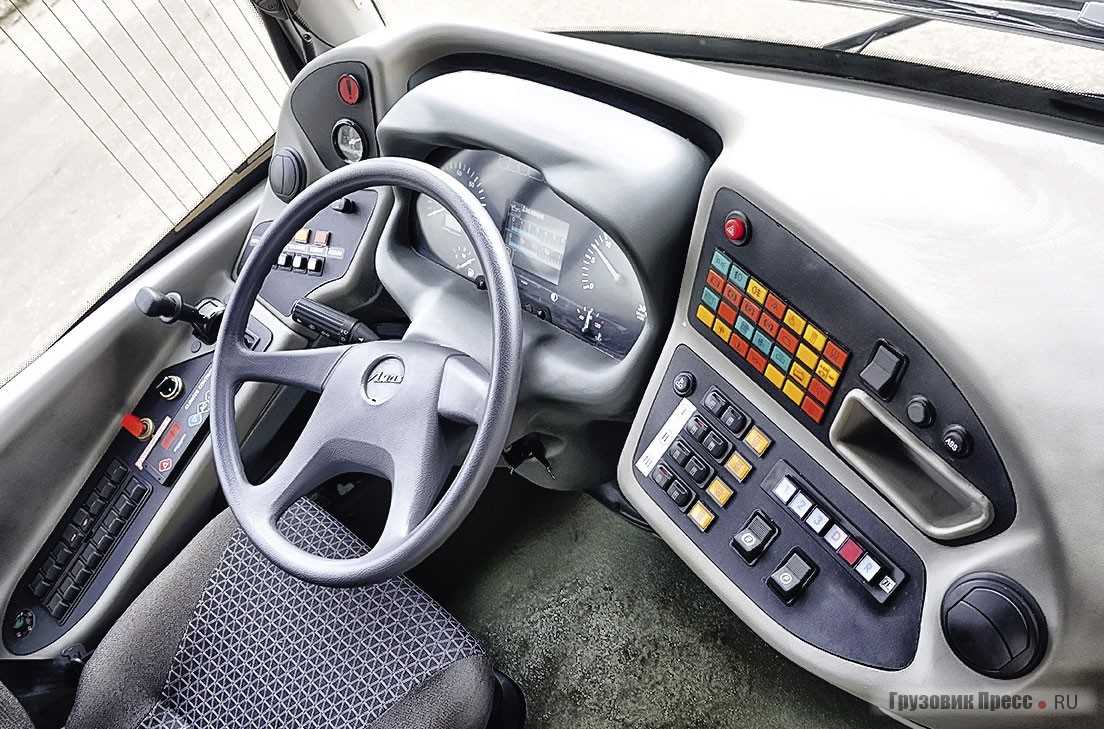

Оснащение места водителя на высшем уровне. Перед ним простой 4-спицевый руль, за которым идет самая современная приборная панель, в которую интегрирован цветной бортовой компьютер.

Инженеры серьезно поработали над эргономикой салона и добавили огромное количество полезного функционала, однако, многих водителей не устраивает расположение ручки КПП, которая регулярно соприкасается с коленом.

Отдельно отметим водительское кресло с широким спектром регулировок, оптимальное наполнение и выраженную по меркам автобусов боковую поддержку. У водителя открывается хороший обзор во все стороны, также продумана система наблюдения просмотра входных дверей.

Характеристики шасси: задний мост и не только

Параметры ЛиАЗ-529265 / ЛиАЗ-529267 (CNG) ЛиАЗ-5292 Рестайлинг / ЛиАЗ-5292 Рестайлинг (CNG)
Марка ZF
Тип Передний мост: Зависимый, портальный с дисковыми тормозами, задний мост: Портальный, с центральным коническим редуктором, дисковыми тормозами Передний мост: ZF RL-85A зависимый, портальный с дисковыми тормозами, Задний мост: ZF AV-132/870/6.50 портальный, с центральным коническим редуктором, дисковыми тормозами
Ведущий мост Задний Задний
Колесная формула 4х2 4х2
Колесная база, мм. 5960 5960
Шины 275/70 R 22,5 275/70 R 22,5
Антиблокировочная система тормозов (ABS) Присутствует Присутствует

ЛИАЗ утешился поставкой в Москву 437 «гармошек»

ЛиАЗ поставит в Москву до апреля 2022 года 497 дизельных автобусов

Александр Климнов, фото автора и Группы ГАЗ

Группа ГАЗ подписала контракт с ГУП «Мосгортранс» на поставку до конца апреля 2022 года 497 автобусов марки ЛиАЗ вместимостью от 75 до 200 человек для маршрутов с различной интенсивностью пассажиропотока. Недавно Группа ГАЗ была вынуждена отказаться от второго тендера на поставку в Москву электробусов, но данный контракт позволит компании поддержать на плаву своего автобусного производителя. Из этой партии 437 машин будут особо большого класса (модель 6213) и 60 автобусов среднего класса марки ГАЗ (модель 4292 «Курсор»). Машины комплектуют современными двигателями семейства ЯМЗ-530 экологического стандарта Евро-5, автоматической коробкой передач, гидроусилителем руля, тормозной системой EBS c ABS и ASR (антиблокировочная и антипробуксовочная системы, упрощающие управление транспортным средством на влажной или скользкой трассе), а также мультиплексной системой с диагностикой в автоматическом режиме более 300 параметров всех систем и агрегатов автобуса с возможностью передачи данных в парк.


Автобусы также будут оснащены системой ЭРА-ГЛОНАСС (в случае ДТП она самостоятельно подает сигнал экстренным службам), механическими аппарелями и специальными местами для удобства маломобильных пассажиров. Их салон укомплектован кнопками связи с водителем, системами видеонаблюдения (по 13 камер, из них 5 наружных и 8 салонных, дающих обзор на 360 градусов), системой пожаротушения, антивандальными сиденьями и мультимедийными системами информирования пассажиров, а также системой «Говорящий город» для слабовидящих пассажиров.

Низкопольный салон сочлененного автобуса ЛиАЗ-6213

В соответствии с федеральной программой «Доступная среда» на автобусах применена система книлинг (наклон кузова в сторону дверей), которая облегчает вход и выход для маломобильных пассажиров и людей с детскими колясками, а также позволяет сократить время посадки-высадки пассажиров. В салоне также размещены мультимедийная система и экраны для демонстрации видеоконтента, зарядные устройства USB, обеспечивается доступ в интернет через WI-FI. Экстерьер и интерьер автобусов ЛиАЗ, рабочее место водителя спроектированы в соответствии с требованиями международных стандартов по комфорту и эргономике.

ГАЗ «Курсор» (ЛиАЗ-4292)

Низкопольный городской автобус ГАЗ «Курсор» длиной 9,5 м позволяет оптимизировать затраты на обслуживание маршрутов с невысоким пассажиропотоком, а также существенно сократить стоимость обслуживания машины. Общая пассажировместимость машины составляет 75 человек.

Сочлененный автобус ЛиАЗ-62137 на сжатом метане

Сочлененный низкопольный городской автобус ЛиАЗ-6313 длиной 18,8 м предназначен для обслуживания маршрутов с интенсивным пассажиропотоком. Его общая пассажировместимость составлет до 200 человек (в час пик, при номинальной вместимости 153 пассажира, включая 34 сидячих места). Ранее пресс-служба Группы ГАЗ сообщила, что Ликинский автобусный завод произведет и поставит для Москвы в первом квартале 2022 года 181 автобус на сжатом природном газе (CNG). Автобусы оснащены современными экономичными двигателями экологического стандарта EEV (т.е. Евро-5+), а также мультиплексной системой, контролирующей в онлайн-режиме более 300 параметров работы машины.

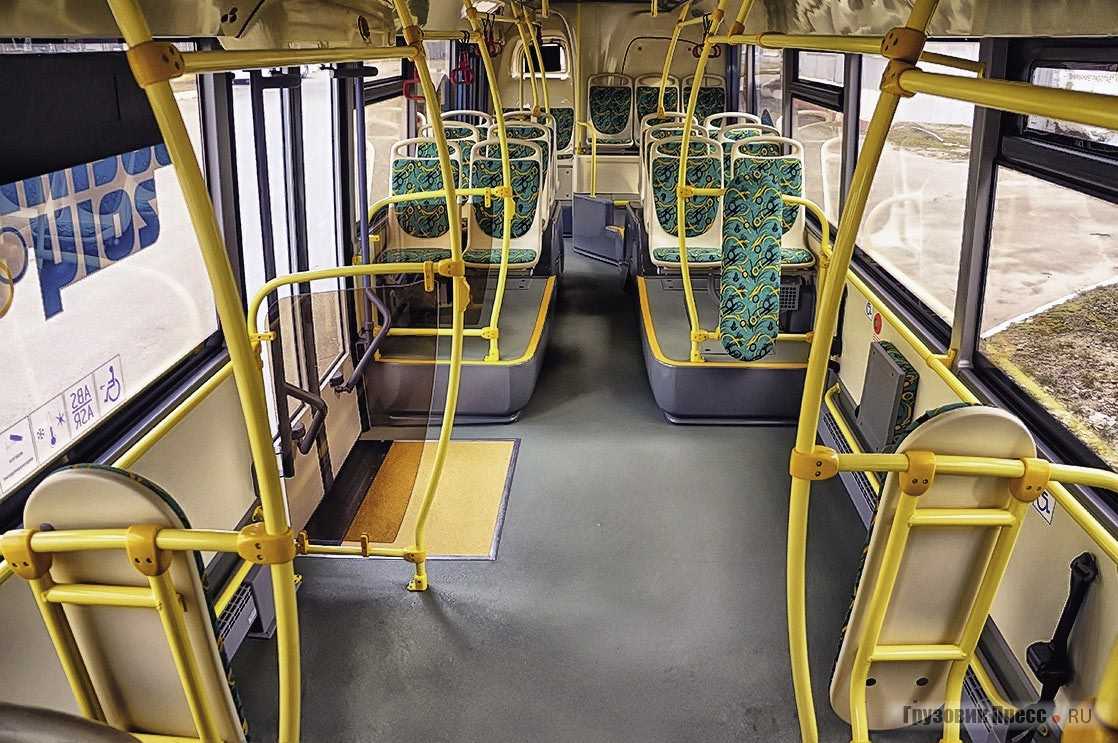

Салон автобуса ЛиАЗ-52927

В числе поставляемых автобусов – 118 машин большого класса ЛиАЗ-52927 пассажировместимостью 85 человек и 63 сочлененных автобуса особо большого класса ЛиАЗ-62137 вместимостью 165 пассажиров.

Газовый двигатель экологического стандарта EEV (Евро-5+) Автобусы с газовыми двигателями экологического стандарта EEV (Евро-5+) соответствует самым строгим европейским экологическим нормативам для коммерческих автомобилей. Заправку транспорта природным газом в Москве обеспечивают 10 газозаправочных объектов, в том числе 5 новых автомобильных газонаполнительных компрессорных станций . Стоимость 1 м3 на заправочных станциях «ГАЗПРОМа» в Москве составляет ₽17,5. По расходу один кубометр метана условно эквивалентен одному литру бензина.

Прочие характеристики

В следующей таблице имеются дополнительные параметры, присущие транспорту (ЛиАЗ-5293).

Кузовная окраска Основной колер – белый, нижняя окантовка – зеленого цвета
Устройство дверей Электроуправляемые элементы на пневматике в количестве 3-х штук
Окна Одинарные стекла, помещенные в резиновые профили
Пассажирские сиденья Пластиковые с тканевой вставкой, раздельные, противовандальные
Водительское кресло Оснащено пневматической подвеской
Освещение Головные фары комбинированного типа, вертикальные задние световые элементы, «противотуманки»
Отопительная система Отопительный узел от двигателя плюс автономный обогреватель жидкостного типа
Зеркала заднего вида 3 штуки, смонтированы на подогреваемых кронштейнах
Ремни безопасности У водителя
Интерьер Водительский отсек отделен перегородкой, имеется окошко для оплаты проезда, солнцезащитная штора, возможно аварийное открывание дверей,
Аудио Есть громкая связь, динамики
Комплектация Аптечка, домкрат, запаска, набор инструментов

Первый блин комом

Возможно, ЛиАЗ-5292 так бы и не увидел более глубокого рестайлинга, продолжая комплектоваться проверенными временем двигателем и АКПП, но в дело вмешалась случайность. Конструкторы Ликинского завода, несмотря на свой колоссальный опыт, допустили серьёзный просчёт во время проектирования кузова, что негативно сказалось на технических характеристиках ЛиАЗ-5292. Основная проблема возникла после установки автоматизированной системы контроля проезда, которая имела ряд несовпадений с панелью водительской кабины. Это привело к загромождению полезной площади салона, существенно снижая его вместительность, делая автобус менее экономичным и рациональным в использовании для перевозки пассажиров. Как следствие, данная модель стала переходной в новой линейке низкопольных автобусов Ликинского автозавода.

ЛиАЗ-5292.67 CNG — экологичные автобусы нового поколения на природном газе

Отличительными особенностями этого транспорта являются низкий уровень входа, доступ к интернету и USB-зарядки, современная климатическая система обеспечивают комфорт пассажиров.

Механическая аппарель и специально оборудованные места для маломобильных пассажиров расширяют безбарьерную среду. Автобус ЛиАЗ-5292.67 CNG вмещает до 105 человек, включая 30 посадочных мест и одно место для инвалидной коляски.

Все автобусы полностью низкопольные (отсутствуют ступеньки), а также оборудованы механической аппарелью и электронной системой наклона кузова в сторону остановки, облегчая посадку и высадку пассажиров с детскими колясками, инвалидов, пожилых людей, пассажиров с объемным багажом, велосипедами или самокатами. В автобусах также предусмотрены специальные места для собак-поводырей. ЛиАЗ-5292.67 CNG оснащен кнопками связи с водителем, электронными рейсоуказателями, кондиционерами, USB-зарядками, Wi-Fi-роутерами, системой видеонаблюдения. Просторная накопительная площадка позволяет снизить риск заражения вирусными заболеваниями в автобусе.

Рабочее место водителя соответствует мировым стандартам по комфорту и эргономике. Приборная панель оснащена мультимедийным экраном и вместе с рулевой колонкой регулируется по высоте и углу наклона. Рабочее место водителя оснащено эргономичным сидением на пневмоподвеске с подлокотниками, регулируемым наклоном спинки и электроподогревом, что особенно актуально в холодном климате.

Автобусы работают на сжатом природном газе (CNG — сompressed natural gas) и оснащены двигателями ЯМЗ-536 экологического стандарта «Евро-5». Сжатый природный газ по своему химическому составу сгорает без образования дыма, а содержание вредных оксидов в четыре раза ниже допустимых пределов, установленных стандартом, что особенно актуально в крупных городах. Также стоимость газового топлива значительно ниже дизеля, что позволяет существенно сократить расходы пассажироперевозчика.

Не так давно Челябинск стал именно тем городом, в котором началась тестовая эксплуатация новой газовой модели в России. ЛиАЗ-5292.67 CNG (liquefied natural gas), работающий на сжиженном природном газе — разработан «Группой ГАЗ».

Основное преимущество технологий LNG по сравнению с другими видами газового топлива – большой запас хода между заправками.

Планируется, что в ближайший период автопарк города пополнится также LNG-автобусами ЛиАЗ, дополнительно к уже поставленным CNG-автобусам.

«Группа ГАЗ» — одна из ведущих компаний в России по производству коммерческого транспорта на газовом топливе, выпускающая полный модельный ряд техники на сжатом природном газе, в том числе:

  • автобусы всех классов и назначений;
  • легкие коммерческие;
  • грузовые автомобили;
  • специальную технику, созданную на базе грузовых авто.

Техника изготавливается на ведущих российских предприятиях с применением современных технологий автобусостроения: Ликинский автобусный завод (ЛиАЗ), Курганский автобусный завод (КАвЗ), Павловский автобусный завод (ПАЗ), Горьковский автомобильный завод (ГАЗ). Модели перед началом производства проходят долгосрочные испытания, в ходе которых обеспечивается безопасность и надежность автомобилей. Эти испытания проходят полигонах, в сложном рельефе, в условиях тестовой эксплуатации на реальных маршрутах.

ЛиАЗ-4292

Низкопольный автобус среднего класса для городских перевозок

Дизайн и версии

Внешность мало чем отличается от других моделей российской компании. Все элементы кузова в стиле ЛиАЗа. Смотрится Курсор гармонично и современно, а на первый взгляд он не уступает даже европейским аналогам, однако, многие легко его путают с автобусами китайских производителей.

Передок выглядит очень опрятно. Этому способствует огромное панорамное ветровое стекло, которое занимает большую часть кузова спереди. Под ним красуется логотип компании и хромированная накладка. В углах расположилась раскосая оптика со сложным наполнением, а под ней виднеются круглые противотуманные фары. С правой стороны в переднюю часть вынесено огромное боковое зеркало заднего вида.

В профиль автобус ничем не примечателен, привлекательные колесные арки, большая площадь остекления и прозрачные двери.

На корме можно выделить огромные вертикально ориентированные фонари и круглые противотуманные фары и повторители поворотов, расположенные во всех четырех углах автобуса. Практически вся площадь задней части автобуса закрыта металлической фальш-решеткой радиатора. Большое количество воздухозаборников можно увидеть и на его концевой части сбоку.

Габариты:

  • длина – 9.5 метра;
  • ширина – 2.5 метра;
  • высота – 2990 мм (включая кондиционер);
  • масса автобуса составляет 9020 кг, нагрузить его можно до 14 400 кг.

Доступен автобус в двух версиях:

  • городская версия – 3-дверный вариант, вмещающий в себя до 82 человек. Из них предусмотрено 24 сидячих места.
  • загородная версия – 2-дверный вариант с количеством сидячих мест на 28 человек, однако, принять он способен от 68 до 75 человек.

Салон

Оснащение места водителя на высшем уровне. Перед ним простой 4-спицевый руль, за которым идет самая современная приборная панель, в которую интегрирован цветной бортовой компьютер. Инженеры серьезно поработали над эргономикой салона и добавили огромное количество полезного функционала, однако, многих водителей не устраивает расположение ручки КПП, которая регулярно соприкасается с коленом.

Отдельно отметим водительское кресло с широким спектром регулировок, оптимальное наполнение и выраженную по меркам автобусов боковую поддержку. У водителя открывается хороший обзор во все стороны, также продумана система наблюдения просмотра входных дверей.

Двигатель

Параметры ЯМЗ-53403

Тип Дизельный двигатель
Количество и расположение цилиндров 4R, вертикальное
Нормы экологической безопасности Евро-5
Рабочий объем, л 4,43
Мощность двигателя, кВт (л.с)/мин 154 (210) при 2300 мин-1
Макс. крутящий момент, Нм/мин 780 при 12001600 мин-1
Расположение двигателя Заднее, продольное
КПП АКПП: ZF 6AP-1000B, Allison, Т2100
Максимальная скорость, км/ч 85
Гарантия на автобус 1,5 года или 150 тыс. км пробега

Комфорт

  • Кондиционер
  • система
  • Тонированные стеклопакеты
  • Низкий уровень пола по всей длине обеспечивает удобство посадки/высадки
  • Электронные рейсоуказатели
  • Доступность для всех категорий пассажиров (механическая аппарель)
  • Система наклона кузова «книлинг»

* Является дополнительной опцией и может не входить в стандартную комплектацию

История

С 1994 по 2014 год ЛиАЗ не выпускал в свет ни одной модели автобуса среднего класса. Последней моделью такого класса автобуса был ЛиАЗ-677. Формальным предшественником новой модели автобуса стал ЛиАЗ-5292.60-60 (укороченная модификация до 10,5 метров).

Первые два опытных экземпляра автобуса ЛиАЗ-4292 были построены в мае и июне 2015 года и продемонстрированы на заводе ЛиАЗ, впоследствии два опытных автобуса отправились на испытания: № 1 сразу же после постройки — в а/к № 1417 Коломны (автобус возвращён обратно на завод) и № 3 спустя год после постройки в Филиал Юго-Западный (01283). Испытания первых двух автобусов в заводских условиях прошли успешно, и модель совместно с модификацией запущены в серийное производство.

Технические характеристики
Колёсная формула 4х2
Кузов Несущий, вагонной компоновки
Количество дверей 3 (2)
Ширина дверей, мм 2 (785) + 1 (1325)
Ресурс кузова, лет 12
Общее число мест 68-82
Число мест для сидения 18-27+1
Максимальная скорость км/ч 85
Радиус разворота, м 8,9
Длина, мм 9 500
Ширина, мм 2 500
Высота, мм 2 740

Автотренажер «Автобус ЛиАЗ-5156» (оригинальная панель приборов автобуса ЛиАЗ)

ЛиАЗ-5293
Завод-изготовитель ЛиАЗ
Проект, г 2005 г.
Выпускался, гг
  • .00 — 2006—2010
  • .53 — 2010—2012
  • .54 — 2013—2014
  • .60 — 2012 — настоящее время
  • .70 — 2007—2016
Экземпляры: 1907 (на декабрь 2017)
Полная масса, т 17, 1 — 17, 6
Снаряжённая масса, т 10, 1 — 10, 6
Макс. скорость, км/ч 90
Класс автобуса
  • полунизкопольный
  • городской
ЭКО стандарт Euro-3 — Euro-4 — Euro-5
Вместимость
Мест для сидения 23 (24)
Номинальная вместимость (5 чел/м²) 104
Полная вместимость (8 чел/м²) 116
Габариты
Длина, мм 11 400
Ширина, мм 2 500
Высота по крыше, мм 3 060 / 3 322
Низкопольность, % 60 %
База, мм 5840
Салон
Количество дверей для пассажиров 3
Формула дверей 2+2+2
Двигатель
Модель двигателя
  • Caterpillar-3126E
  • Cummins-6ISBe.245B
  • Cummins-CGe250.30
  • ЯМЗ-5362
Тип топлива дизель (природный газ)
Количество цилиндров 6
Расположение цилиндров вертикальное
Мощность, л.с. 238 (242, 250) при 2300 мин-1
Крутящий момент, Н·м 1013 при 1400 мин-1
Расход топлива при 60 км/ч, л/100 км 23
Трансмиссия
Модель коробки передач
  • Allison Т-280R
  • Voith Diwa-D854.3E
  • ZF-6HP504C
Тип коробки передач АКПП
Количество передач 3
Подвеска
Тип задней подвески
Тип передней подвески
ЛиАЗ-5293 на Викискладе

Уж ты ли это?

Перед тем, как углубиться в описание конструкции, расставим все точки над «i». В настоящее время на конвейере завода одновременно находятся сразу два кузова: традиционный ЛиАЗ-5292 и новый ЛиАЗ-5292 NEW.

Старым кузовом комплектуют машины с двигателем ЯМЗ. Мотор в настоящее время пользуется хорошим спросом, и, похоже, прежний кузов ещё долгое время будут выпускать как бюджетный вариант ЛиАЗ-5292 (надо же, раньше ЛиАЗ-5256 и ЛиАЗ-5293 были «бюджетными» по отношению к ЛиАЗ-5292, а поди ж ты!). Полагаю, что он же в случае необходимости будет использован и под выпуск троллейбусов.

В свою очередь ЛиАЗ-5292 NEW вобрал в себя модификации с импортной силовой установкой. На данном этапе это моторы Scania (ЛиАЗ-529230), MAN (ЛиАЗ-529222) и газовый двигатель MAN (ЛиАЗ-529270).

Полагаю, у кого-то ещё вертится вопрос – а что же нового кроме дизайна появилось в автобусе? Если коротко, то – кузов. Он стал длиннее в свесах: впереди на 170 мм, а сзади на 150 мм. Много это или мало, судить, конечно, вам. Но данный факт позволил наконец-то установить на передних колёсных арках сиденья, а это как-никак ещё 4 посадочных места без снижения общей пассажировместимости.

Кроме того, отмечу проработку интерьера самого салона. Из незаметных, но ощутимых мелочей – окончательно и бесповоротно прописался обратный угол наклона подиумов под сиденьями, благодаря чему стоять в хвостовой части стало намного удобнее. Да и общее впечатление от совокупности светлого пластика и плавных обводов различных элементов – салон стал просторнее.

Если говорить о недостатках, то их теперь не так уж и много. Высоковатыми остались подиумы, пожилым людям на такие места не попасть. В итоге социальными является всего 6 мест в передней части салона. А ещё куда-то исчез потолочный поручень за 2-й дверью – он виден на фото в опытной машине. Не знаю, чем это обусловлено, но удержаться на месте во время движения теперь стало сложнее.

По исполнениям салона ЛиАЗ-5292 NEW в настоящий момент выпущено четыре варианта.

Во-первых, это планировка опытной машины, на которой отрабатывались теории и предположения – именно она фигурирует на большинстве фотографий.

Во-вторых, это автобусы «олимпийского» заказа с персональным входом для водителя и пассажировместимость на 105 человек, из которых 20 могут ехать сидя, и ещё есть места для 3 колясок.

А в-третьих, это партия для Подмосковья, с «маленькой» кабиной водителя, пассажировместимостью 114 человек при 28 сиденьях и креплением для 1 коляски.

Ну и конечно же версия для Первопрестольной с АСКП и всеми нюансами, связанными с этой системой.

Впрочем, у прежнего кузова ЛиАЗ-5292 насчитывалось 9 вариантов планировки с применением АСКП и 9 без неё. К тому же было три варианта учебных машин, один из которых «московский». Объективных причин для уменьшения этого богатства нет – скорее, с увеличением длины кузова на 320 мм их количество возрастёт.

Дела «сердечные»

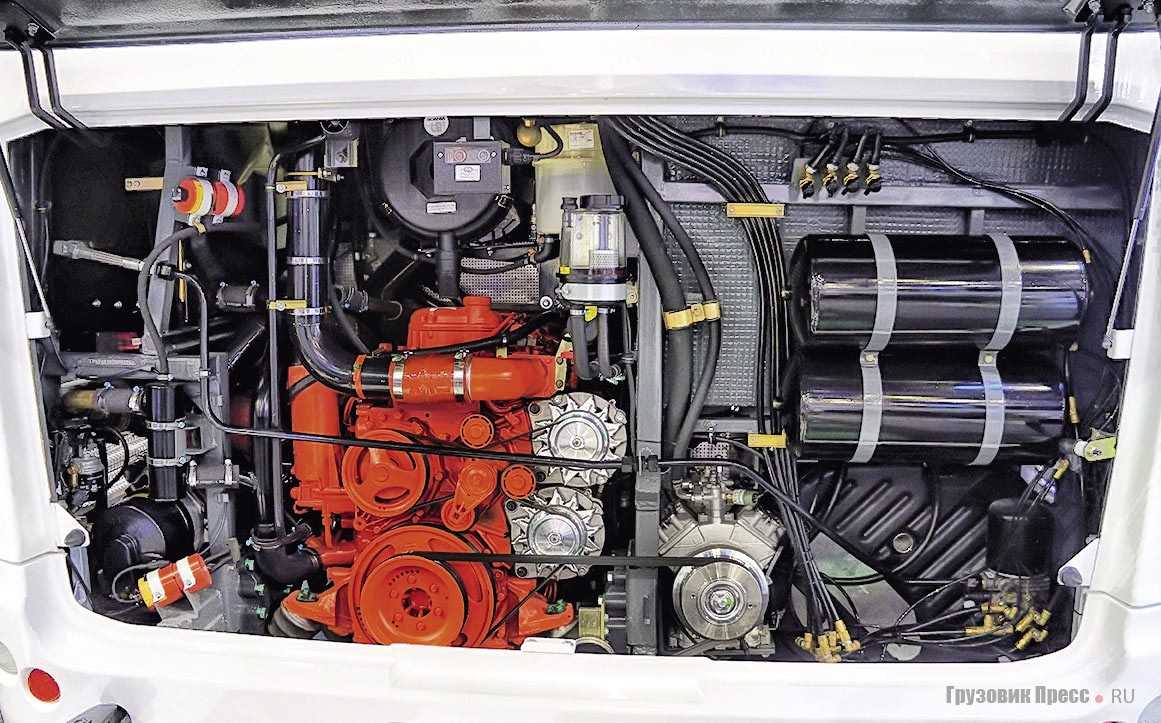

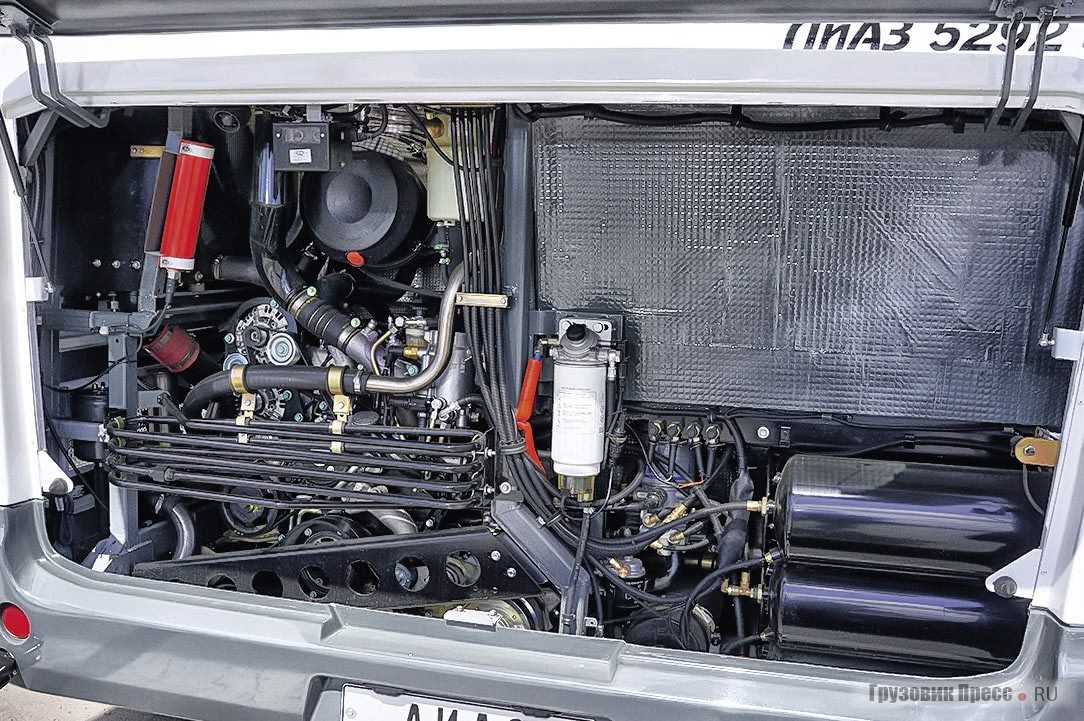

Линейку применяемых на ЛиАЗ-5292 NEW силовых агрегатов я уже обозначил. Отмечу, что применение двигателя Scania отдельно от шведского шасси – большое достижение «Группы ГАЗ». Шведы принципиально не продают моторы отдельно, предлагая только готовый продукт в виде самоходного авто-бусного шасси. Так что двигатель Scania в моторном отсеке ЛиАЗа – это знак большого доверия к продукции завода.

С КП тоже вроде всё понятно. Как и положено на современных городских автобусах, механическая коробка ни в виде напольной «кочерги», ни даже в ипостаси «ручки-мешалки» даже в качестве опции не рассматривается. Только гидромеханические КП ZF или как вариант Allison (для ЛиАЗ-529270).

По ходовым ощущениям всё предсказуемо. Увеличение вылетов не слишком критично, и профессиональный водитель прироста в габаритах даже не заметит. Двигатель MAN уже хорошо известен перевозчикам, и установка его в новую оболочку изменений в динамику не принесло. Мотор Scania немного тяжелее, но при этом имеет больший литраж, мощность и крутящий момент. Итог – все динамические показатели на прежнем высоком уровне. И хотя машина была порожней, жалоб на недостаток тяги или рывки при переключениях от водителей, работавших на ЛиАЗ-529230 по реальным маршрутам в Сочи, не поступало.

Пару строк об обслуживании. Городские автобусы подобного класса обычно обслуживаются в специализированных ремзонах, оборудованных необходимым оборудованием, а устранение поломки для водителя заключается в ожидании тягача техпомощи. Отмечу лишь то, что реально может понадобиться на линии. Доливать жидкость в бачок омывателя можно и без воронки. Проверить уровень масла в двигателе с помощью щупа – тоже не проблема. Единственный вопрос – замена лампочек в фарах, впрочем, над решением этой проблемы на ЛиАЗе уже думают.

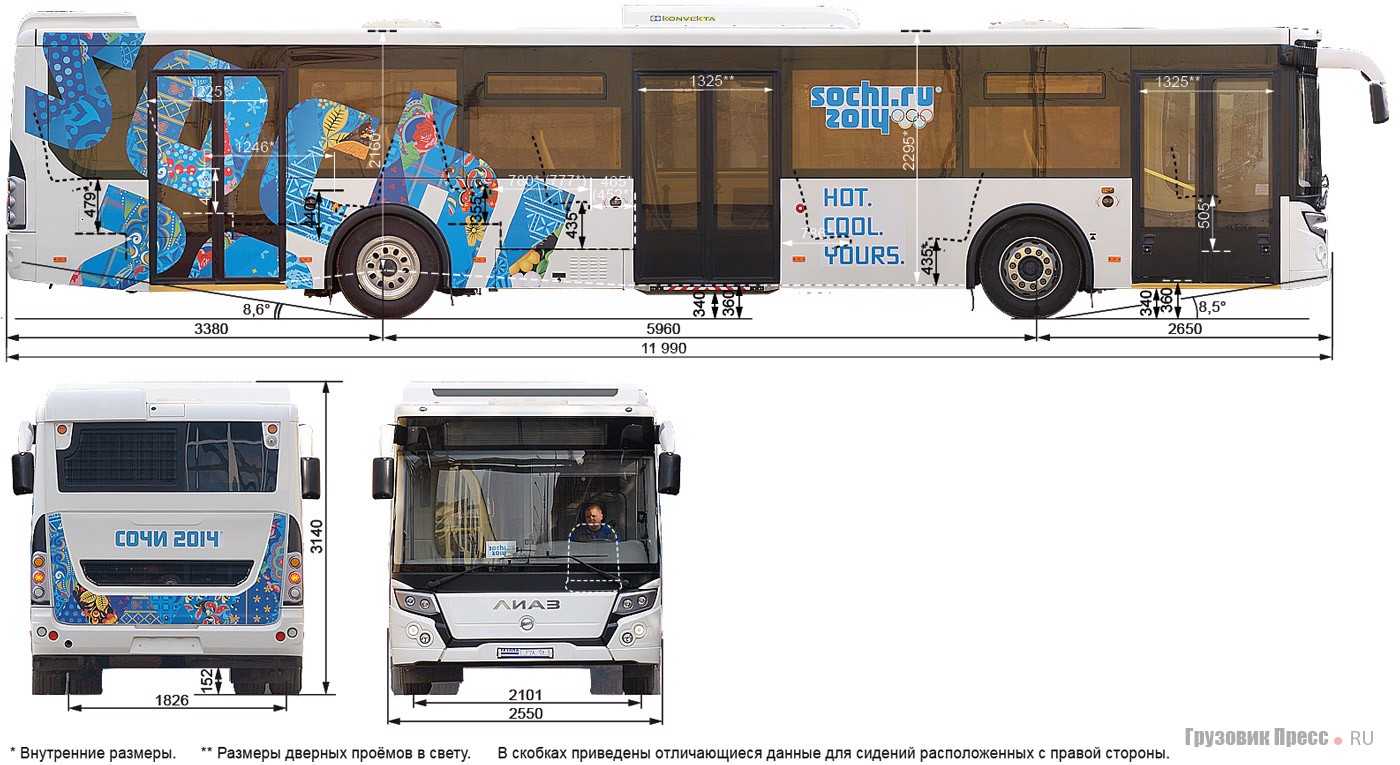

Технические характеристики автобусов семейства ЛиАЗ-5292
Модель ЛиАЗ-529222 ЛиАЗ-529230
Полная масса, кг 17 700 18 000
Снаряжённая масса, кг 10 350 (11 250)*
Пассажировместимость, чел. 85–114 20–28
Допустимая нагрузка на 1-/ 2-ю оси, кг 6500/ 11 200 6500/ 11 500 (6355/ 11 645)*
Двигатель:
  • тип
  • рабочий объём, см3
  • мощность, л.с.
  • крутящий момент, Н∙м
MAN D0836LOH65 Турбодизельный, I-6, Euro 5 6871 250 при 2300 мин-1 1000 при 1200–1750 мин-1 Scania DC 09 91A Турбодизельный, I-5, Euro 4 9291 275 при 1800 мин-1 1283 при 1200 мин-1
Коробка передач:
  • тип
  • количество ступеней вперёд/назад
ZF AP-1200B Автоматическая 6/1 ZF 6HP504C Автоматическая 6/1
Подвеска Передняя – ZF RL-85A, портальная. Задняя – ZF AV132/90/7, портальный мост
Тормозная система Пневматическая, двухконтурная, с разделением на контуры по осям, с дисковыми тормозными механизмами и ABS
Колёсная формула 4х2
Минимальный радиус поворота, м 11,5
Вместимость топливного бака, л 220

*По данным информационного буклета.

Особенности/преимущества

  • Надежность: Высокая надежность узлов и ресурс агрегатной базы (более 1 млн. км)
  • Межсервисный интервал обслуживания ‒ 30 тыс. км.

Показатели эффективности для Низкопольных модификаций:

  • Высокая остаточная стоимость
  • Высокий уровень комфорта для водителя и пассажиров
  • Увеличение пассажиропотока за счет сокращения простоев на остановках и максимальной вместимости
  • Унификация с другими моделями ЛиАЗ
  • Доступная цена

Показатели эффективности для рестайлинговых модификаций:

  • Увеличенная пассажировместимость до 114 человек
  • Высокий уровень комфорта для водителя и пассажиров
  • Доступная цена
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
СТО БрикетСервис
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
