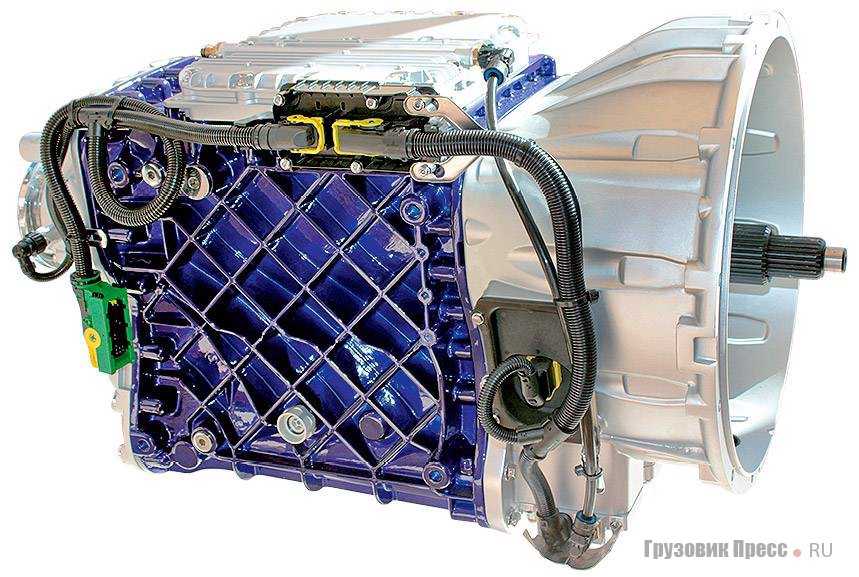

I-shift dual clutch новая коробка передач от volvo

Двигатель грузовика Volvo FH13

Дизельный двигатель Volvo D13 воплотил в себе все лучшие традиции и достижения воего «старшего брата» – D12D, и благодаря новым технологиям стал базовым силовым агрегатом для целого поколения будущих грузовиков Вольво. Этот мотор легче своего предшественника (на 20-70 кг, в зависимости от мощности), и экономичнее его – по заверениям конструкторов, на 5 процентов. И это несмотря на бо́льшую мощность и тяговитость.

Общее строение двигателя осталась прежней: шесть цилиндров, расположенных в ряд, моноблочная головка блока цилиндров, четыре клапана на каждый цилиндр, индивидуальные насос-форсунки. Без наличия изощрённой электроники современные двигатели давно уже не обходятся. Поэтому Volvo D13 оснастили современным блоком управления двигателя EMS (Engine Management System). Он управляет всеми процессами впрыска дизтоплива в цилиндры и выводит всю необходимую информацию о моторе (уровень машинного масла, температуру охлаждающей жидкости, мгновенный и средний расход горючего, концентрацию окислов азота в выхлопных газах) на дисплей приборной панели водителя. Давление впрыска подняли до 2000 Бар, а сам блок цилиндров во избежание его перегрева охлаждается дизтопливом.

Из инноваций данного двигателя консрукторами отмечается новая система вентиляции картера CCV (Closed Crankcase Ventilation). Она улавливает пары масла в выхлопных газах под клапанной крышкой, и это способствует более качественной очистке масла. Поэтому смену масла для этого двигателя можно проводить не ранее чем через каждые 100 тысяч километров. Но это, конечно, при условии использования дизельного топлива нормального качества.

Более продуманным образом в Volvo D13 было расположено навесное оборудование. Масляный насос, гидроусилитель руля, высокопроизводительный воздушный компрессор и топливный насос имеют шестерённые приводы. Их, для снижения шумности, компактным образом разместили на задней части двигателя. Водяной насос, вентилятор, генератор и компрессор климатической установки с приводом от ремня размещены в передней части мотора.

В своём первоначальном виде двигатели D9B и D13 соответствовали экологическим требованиям стандарта Евро-З. Впоследствии их доработали и до стандартов Евро-4, а затем и Евро-5. Для этого в базовом двигателе Евро-З был переделан газораспределительный механизм и перенастроены электронные «мозги» для достижения более высоких экологических стандартов. Добавлены системы рециркуляции выхлопных газов (EGR – Exhaust Gas Recirculation) и SCR (система переработки выхлопных газов с помощью технологии избирательной каталитической нейтрализации с мочевиной). Однако основа двигателя – кривошипно-шатунный механизм и блок – в изменениях уже не нуждались.

Рабочий объём – 12800 см³.
Диаметр цилиндра – 131 мм, ход поршня – 158 мм.
Количество клапанов – 24 шт.
Степень сжатия (компрессия) – 18.1:1.
Мощность – 400-460 л.с. (в зависимости от модификации).
Максимальный крутящий момент – 2000 / 2300 Н.м (при 1050-1400 об/мин).
Максимальные обороты – 2100 об/мин

Нельзя не отметить моторный тормоз VEB. Это не новая вещь на шведских грузовиках, но его возможности на грузовике этой модели просто замечательные. На тестах тяжёлый самосвал полной массой более сорока тонн на спуске в 28 процентов очень эффективно тормозил при помощью системы VEB. Максимальный тормозной эффект VEB достигается при числе оборотов 2300 об/мин.

Трансмиссия Volvo FH13

Компания Вольво Трак одной из первых предложила и стала успешно продавать грузовики с механическими коробками передач, которые имеют автоматическое переключение. Это стало революционным решением, которое в значительной степени облегчило труд водителей и повысило безопасность вождения тяжёлого автомобиля.

Не раз экспертами отмечались определённые недостатки шведских коробок с автоматическим переключением I-Shift: их «задумчивость» при переключениях, подробное перебирание передач при разгонах, которое заставляет водителя переходить на ручное управление коробкой в городском режиме движения.

Но на грузовиках Volvo FH13 компания Вольво Трак представила новое поколение коробок переключения передач I-Shift. Теперь в наличии имеется целых три варианта данных коробок: V2412AT с входным крутящим моментом до 2400 Н.м – для 44-тонных автопоездов, V2512AT с крутящим моментом 2500 Н.м – для тяжеловесов от 60 тонн до 130 тонн и VO2512AT – с «овердрайвом». Любая из них имеет 12 передач переднего хода / 2 – заднего, и рассчитана на самые разнообразные условия эксплуатации.

В стандартном варианте электронные «мозги», которые управляют коробкой переключения передач, позволяют оптимизировать процесс переключения без синхронизаторов, и это делает КПП более лёгкими и надёжными, нежели просто с ручным управлением. Замена масла в них предусматривается через каждые 400 тысяч километров пробега.

Коробка передач I-Shift включает в себя три ступени в основном блоке, двухступенчатый делитель и двухдиапазонный планетарный демультипликатор. Вместо синхронизаторов в ней используется электронно-управляемый фрикционный тормоз. Автоматика I-Shift легко выдерживает повышение крутящего момента до 2500 Н.м. Сама коробка передач, в любом её исполнении, имеет два режима работы – полуавтоматический (когда водителю даётся возможность понижать передачи по желанию и по необходимости) и полный автомат. Трансмиссию I-Shift отличают компактные размеры и небольшой вес.

Кроме трансмиссий I-Shift, на грузовиках модели Volvo FH13 также встречаются одна 9-ступенчатая и одна 14-ступенчатая коробки передач с ручным переключением и тросовым приводом. Компоновка их практически не отличается от роботизированной трансмиссии, однако дополнительно ещё имеются две понижающие передачи.

Самой продвинутой считается коробка переключения передач I-shift Dual Clutch – с двумя сцеплениями. Она позволяет переключать передачи без разрыва потока мощности.

Для машин, действующих в тяжёлых дорожных условиях, для самосвалов и специальной техники предлагаются полностью автоматические, cнабжённые гидротрансформаторами, коробки передач марки Powertronic. Кажется – зачем они нужны, если уже есть I-Shift? Однако дело в том, что I-Shift передаёт крутящий момент ступенчатым образом, а Powertronic изменяет его плавно и постепенно. И требуется это как раз на «тяжёлом грунте», в рыхлой грязи, песке, на крутом подъёме – во избежании пробуксовки и, как следствие, риска «посадить» тяжёлый грузовик.

Также и трансмиссия, работающая без малейших рывков и тяжёлых мгновенных перегрузок, в сложных условиях эксплуатации прослужит подольше. Преимущество гидротрансформатора становится очевидным, когда на серьёзном подъёме можно с лёгкостью заставить 40-тонный самосвал просто стоять без задействия тормозной системы – только найдя то положение педали газа, когда обороты мотора и, следовательно, работа масла в гидротрансформаторе компенсируют момент силы тяжести, что стремится скатить самосвал назад.

Технические характеристики Volvo FH13 в цифрах

Габаритные размеры: длина – 5690-12060 мм (в зависимости от модификации); ширина – 2495 мм (без учёта боковых зеркал заднего вида); высота – 3355-3564 мм (в зависимости от модификации); межосевое расстояние – 3000-6400 мм (в зависимости от модификации); база задней тележки – 1370-1380 мм.
Снаряжённая масса Volvo FH13 – от 6745 кг до 10070 кг, предельно допустимая масса – от 18000 кг до 42000 кг. В составе автопоезда максимальный вес грузовика возрастает до 40000-44000 килограммов.
В зависимости от версии, существует 4 группы Volvo FH13: сверхнизкое шасси – 810 мм; низкое шасси – 850 мм; среднее шасси – 900 мм; высокое шасси – 1000 мм.
Размерность колёс (стандартных): передних – 385/65 R22.5; задних – 315/70 R22.5.

Топливный бак в свежих модификациях автомобилей Volvo FH13 получил D-образную форму и был существенно увеличен в размерах. Теперь суммарный объём, который вмещают два бака для горючего Volvo FH13 (основной и дополнительный), составляет 1480 литров. Средний расход дизтоплива для данного автомобиля составляет приблизительно 37-42 литра на 100 км пути (в зависимости от конкретных обстоятельств: режима работы, погодных условий и стиля вождения).

Коробка PowerShift: устройство и особенности

Итак, трансмиссия PowerShift представляет собой роботизированную коробку передач (РКПП). Указанная КПП является роботизированной трансмиссией нового поколения.

Фактически это значит, что в основе лежит механическая коробка, в которой переключение передач осуществляют исполнительные устройства (сервомеханизмы, сервоприводы) под управлением ЭБУ.

Также PowerShift, в отличие от первых «однодисковых» роботов Ford, является роботизированной преселективной трансмиссией с двумя сцеплениями. Получается, данная КПП представляет собой аналог DSG от Volkswagen.

Наличие двух сцеплений позволяет добиться высокой скорости переключений передач, в результате переключения происходят незаметно для водителя, практически не разрывается поток мощности от коробки на ведущие колеса, достигается высокая топливная экономичность.

Если говорить об устройстве Powershift, коробка имеет две приводных шестерни главной передачи, при этом каждая приводится отдельным узлом сцепления. Также в КПП данного типа имеется сразу два первичных вала.

Примечательно то, что один из валов находится внутри другого. Первый вал является полым и отвечает за четные передачи и заднюю передачу, тогда как второй вал (центральный) за нечетные передачи.

Принцип работы Powershift заключается в том, что пока одна передача (четная или нечетная) включена, следующая также находится в зацеплении, то есть уже выбрана и почти включена, но не задействована.

Получается, как только электроника дает команду, переключение происходит практически мгновенно. Сцепление включенной передачи размыкается, в то время как сцепление следующей передачи одновременно подключается. Блок управления коробкой учитывает выбранный при помощи селектора режим, положение педали газа, скорость движения ТС, нагрузку на ДВС и другие параметры.

Кстати, в данной коробке используется сухое двойное сцепление с электромагнитным управлением. Сцепление Powershift также имеет автоматическую регулировку износа для поддержания необходимого хода исполнительного устройства.

Еще сцепление имеет отдельно интегрированные гасители крутильных колебаний. Сцепление состоит из блока сцепления, двойного выжимного подшипника, двух электромеханических рычажных исполнительных устройств и двух электродвигателей.

Управление сервомеханизмами осуществляется посредством электронного блока, который закреплен на корпусе КПП. Указанный блок собирает и обрабатывает сигналы от датчиков, затем посылает управляющие импульсы на сервомеханизмы, а также динамично контролирует качество исполнения команд.

Параллельно блок управления управляет работой сцепления и осуществляет переключения передач при помощи электродвигателей, в которые интегрирован датчик Холла.

Эффективность в любых условиях

Система I-Shift Dual Clutch состоит из двух входных валов и двойного сцепления. Это значит, что одновременно можно выбирать сразу две передачи. За выбор используемой передачи отвечает задействованное в данный момент сцепление. В основе системы лежит трансмиссия I-Shift. Несмотря на конструктивные изменения, новая КП всего на 12 см длиннее привычной системы I-Shift. Специалисты Volvo Trucks так характеризуют процесс вождения: «Создается впечатление, что задействованы сразу две коробки передач. Вы двигаетесь на одной передаче, за которую отвечает первая коробка, а следующая передача уже подготовлена в другой коробке. За счёт двойного сцепления переключение передач происходит без снижения мощности. В результате сохраняется необходимый крутящий момент двигателя и значительно повышается комфорт».

I-Shift Dual Clutch особенно эффективна в условиях, требующих частого переключения передач, например на подъёмах и дорогах с извилистыми резкими поворотами, а также во время проезда по городам с множеством развязок и светофоров. Система полезна при перевозке сыпучих и жидких грузов, поскольку незаметный для восприятия переход на другую передачу вызывает меньшую подвижность самого груза. Она снижает риск увязнуть на скользкой, неровной дороге или вне дорог с твёрдым покрытием.

Новую систему I-Shift Dual Clutch уже начинают устанавливать на грузовые автомобили Volvo FH. Коробки передач с двойным сцеплением устанавливаются и на легковые автомобили, однако компания Volvo Trucks первой в мире предложила сходное решение для тяжёлых грузовиков серийного производства. Систему I-Shift Dual Clutch будут устанавливать на модели Volvo FH вместе с двигателями D13 стандарта Euro 6 и рабочей мощностью 460, 500 и 540 л.с.
