Технические характеристики газ-53

Технические характеристики

ГАЗ-53 – это среднетоннажный заднеприводной самосвал с колёсной формулой 4х2 и грузоподъёмностью 4,5 тонны. Машина оснащалась двигателем ЗМЗ-53-11 мощностью до 120 л.с., топливным баком на 90 литров. Расход топлива составлял 24 л/100 км. Радиус разворота (колея переднего внешнего колеса) – 8 м.

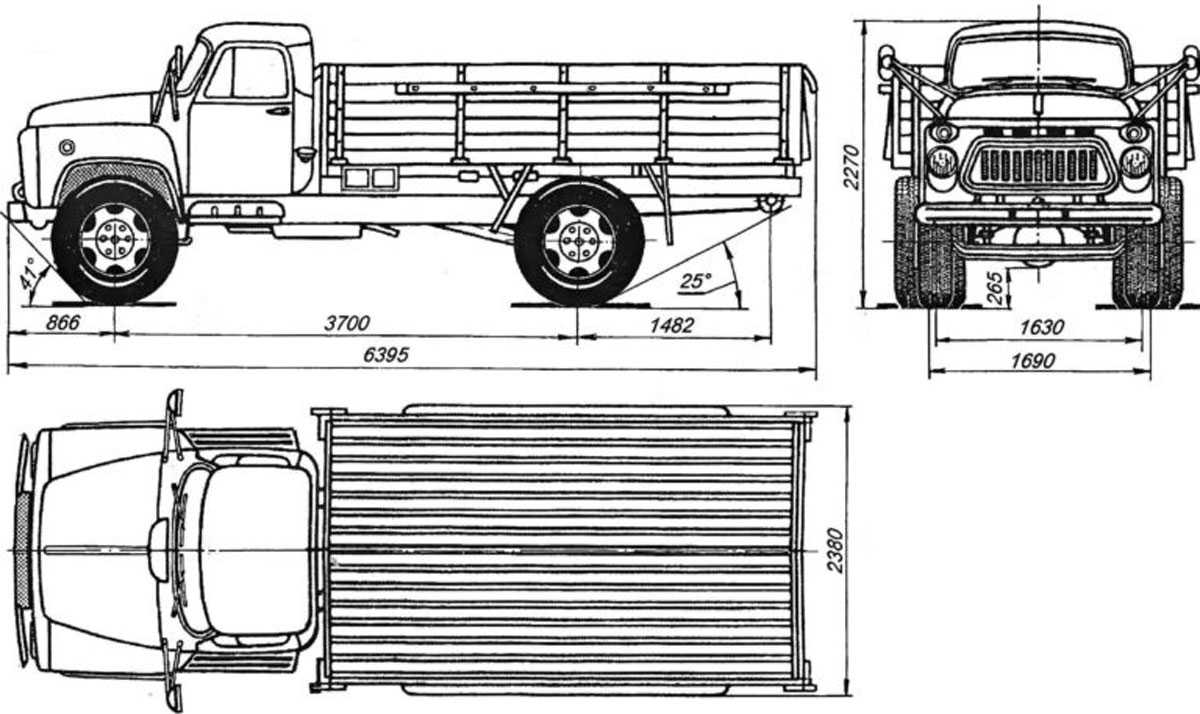

Габаритные размеры самосвала ГАЗ-53:

Длина – 6,39 м
Ширина – 2,38 м
Высота – 2,27 м
Колёсная база – 3,7 м
Колея передних/задних колёс – 1,63м / 1,69м
Клиренс – 265 мм
Объём кузова – 5 куб.м
Размеры грузовой платформы (д*ш) – 3,74м * 2,17м
Высота бортов – 68 см.
Размер шин – 8,25-20 дюймов

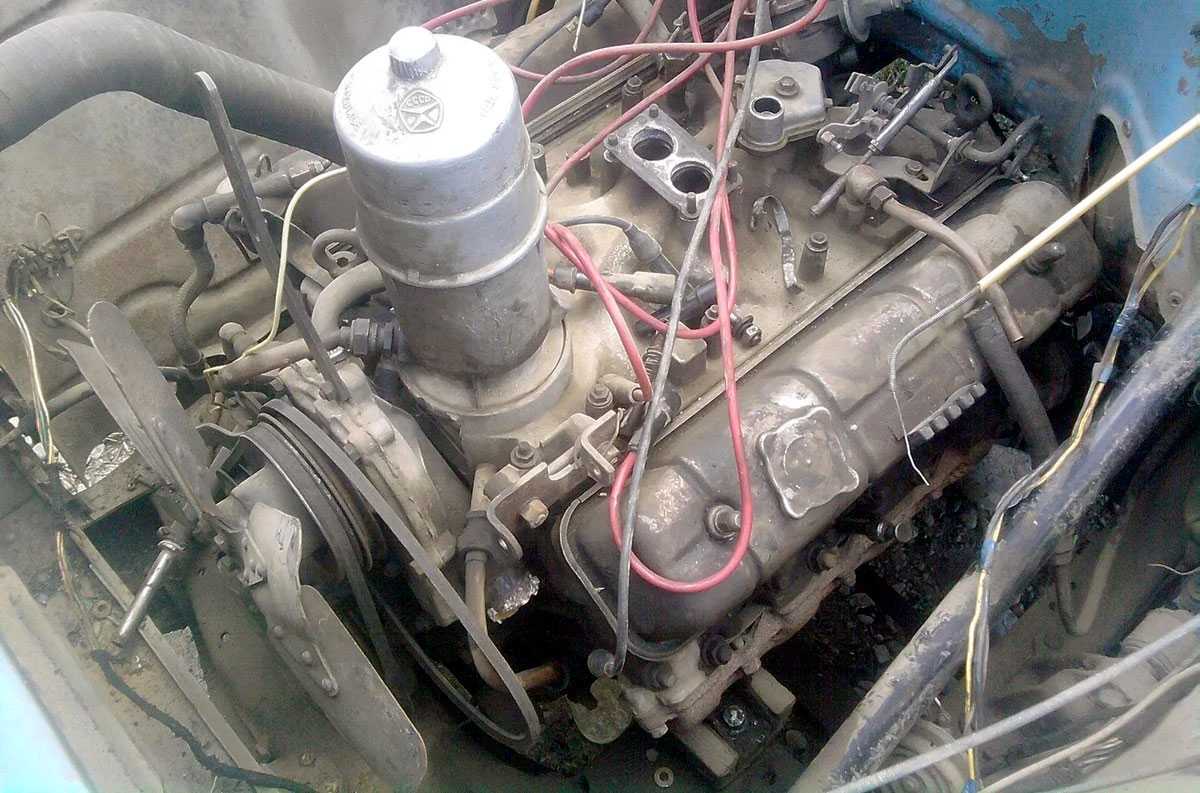

Двигатель

На ГАЗ 53 устанавливался четырёхтактный карбюраторный мотор ЗМЗ-53-11. Это 8-мицеиндровый V-образный двигатель мощностью 120 л.с. при 3200 об/мин. Цилиндры располагались под углом 90° и имели следующий порядок работы: 1–5–4–2–6–3–7–8. Механизм газораспределения размещался сверху. Рабочий объём двигателя составлял 4254 см³, степень сжатия – 6,7.

Блок цилиндров отливался из алюминиевого сплава Ал-4, а поршни – из Ал-30. Коленчатый вал и сёдла клапанов были из чугуна. Впускные и выпускные клапаны изготавливались из сильхромовой стали, причём выпускные заполнялись натрием для лучшего теплоотвода. Распределительный вал кованный, из углеродистой стали.

Смазка двигателя происходила как самотёком, так и под давлением. Шестерёнчатый маслонасос имел привод от распределительного вала. Система охлаждения ёмкостью 22 литра приводилась в действие водяной помпой.

Топливовоздушная смесь готовилась карбюратором К-126. Мотор работал на бензине А-76. Марка свечей зажигания – А11-У.

Коробка передач

Трёхходовая КПП имела четыре передачи переднего хода, и одну – заднего. Третья и четвёртая скорости оснащались синхронизаторами.

На машине установлено однодисковое сцепление сухого типа.

Кабина

Двухдверная кабина полностью сделана из металла и рассчитана на двух человек – водителя и пассажира (экспедитора). Спального места нет. Единое сиденье легко снималось, и под ним находилось пространство для хранения инструментов.

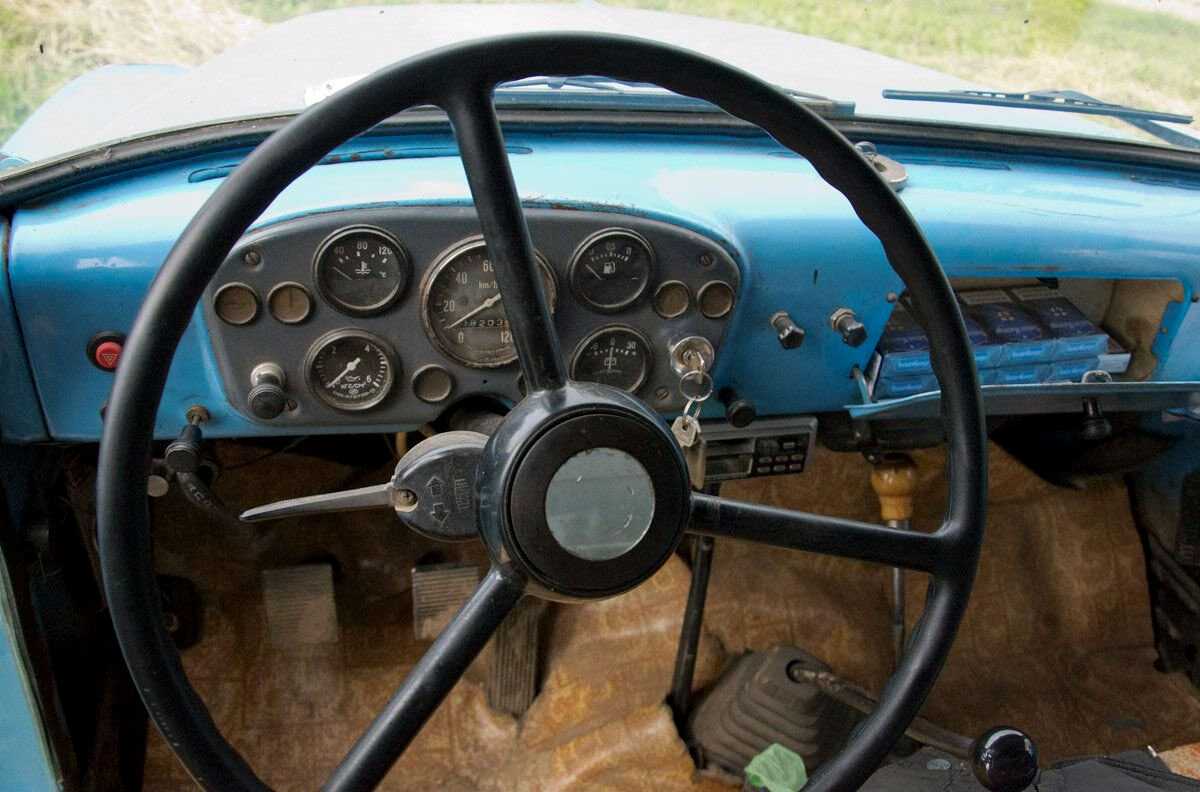

На приборном щитке располагаются:

спидометр;
указатель давления масла;
амперметр;
датчик температуры.

В ГАЗ-53Ф вместо амперметра и прибора масляного давления устанавливались сигнальные лампочки. Первые ГАЗ-53А оборудовались часами.

Справа от ручки КПП находился рычаг управления кузова. Он имел два положения: «подъём» и «нейтрально».

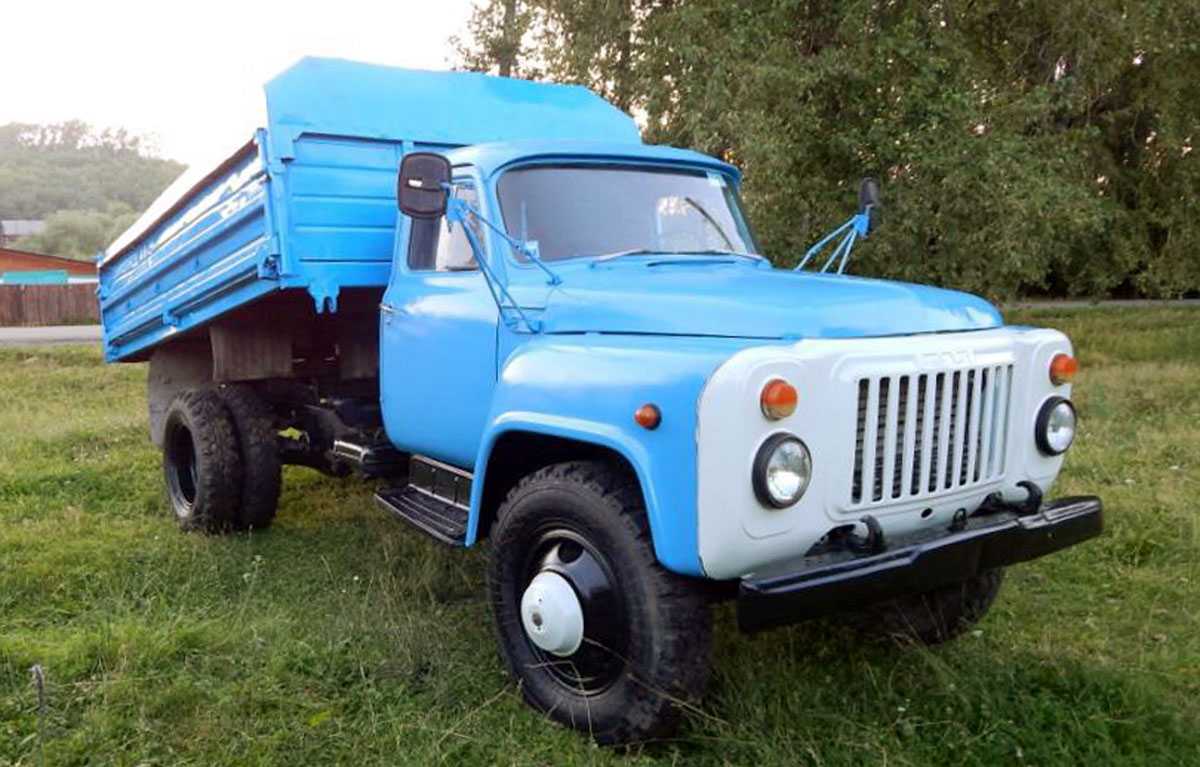

Самосвальное оборудование

ГАЗ-53 использовался для перевозки сыпучих или навальных материалов, которые при разгрузке не требуют привлечения подсобных рабочих. Такое решение позволяло повысить производительность и экономить время. Самосвал выпускался в двух вариантах: с опрокидыванием кузова назад или вбок.

Гидроцилиндр, поднимающий и опускающий цельнометаллическую кузовную платформу, состоял из трёх плунжерных секций с уплотнительными кольцами для предотвращения загрязнения. Жидкость в цилиндр нагнеталась шестерёнчатым насосом, который приводился в действие коробкой отбора мощности.

Управление самосвальным оборудованием осуществлялось краном с тремя клапанами:

Клапан опускания кузова – перепускает масло из гидроцилиндра в масляный бак при выключении насоса.
Предохранительный клапан – не допускает повышения давления в системе выше максимального уровня 120 кгс/см².
Обратный клапан – препятствует самопроизвольному опусканию кузова.

Управление поднятием и опусканием кузова осуществлялось из водительской кабины.

Список модификаций

ГАЗ-53Ф – бортовая версия или шасси с 82-сильным агрегатом и задним мостом от ГАЗ 51;
ГАЗ 53 – базовая модификация с мотором ЗМЗ 53;
ГАЗ 53А – улучшенная вариация бортового грузовика с увеличенной грузоподъемностью;
ГАЗ 53Б – самосвал;
ГАЗ 53Н – армейская версия ГАЗ 53А с предпусковым подогревателем, дополнительным оборудованием и вторым топливным баком на 100 л;
ГАЗ 53-02 – шасси для самосвала;
ГАЗ 53-05 – седельный тягач (выпускался небольшими партиями);
ГАЗ 53-40 – удлиненный вариант ГАЗ 53А с оперением. Использовался как основа для автобусов КАвЗ 685 и специальных кузовов;
ГАЗ 53-50 – экспортный вариант для тропических зон;
ГАЗ 53-70 – экспортное исполнение для умеренных зон;
ГАЗ 53-12 – модернизированная базовая версия с грузоподъемностью в 4,5 тонны и 120-сильным агрегатом ЗМЗ 511;
ГАЗ 53-19 – гибридная модификация, работающая на сжиженном газе;
ГАЗ 53-27 – гибридная вариация, функционирующая на сжатом природном газе.

Также существовало несколько специальных исполнений:

МПР 9924 – передвижная ремонтная мастерская;
АЛ 18 (52-01)-Л2 – автолестница, производство которой осуществлялось на Торжокском заводе. Автомобиль использовался для перевозки личного состава (2 человек), тушения пожаров, выполнения спасательных работ.

Отличия линейки 53А от 53

Модели автомобиля имеют следующие отличия: усиленная передняя ось; новая конструкция кардана; более надежная конструкция рулевого привода; новая решетка радиатора; сигналы поворота дублируются повторителями на крыльях кабины; наличие стеклоочистителей с электроприводом; отопление кабины. В 1973 г. модель 53А отметили Государственным знаком качества СССР. Расширяя функциональные возможности машины, было налажено изготовление шасси 53 01 под крытые кузова и спецоборудование. Шасси 53 02 являлось платформой для применения кузова самосвального типа и оборудовалось устройством снятия мощности для гидравлического насоса. На экспорт шли грузовики моделей 53 50 и 53 70. Машины охотно приобретались в Бельгии, Финляндии, в соцстранах. В Болгарии и на Кубе осуществлялась сборка грузовиков из комплектов, поступающих с ГАЗа.

Модель 53 12 производилась с 1983 по 1992 год, как дальнейшее развитие 53-й линейки. В грузовик был установлен восьмицилиндровый мотор ЗМЗ-511. Мощностной параметр в 120 л. с. позволил довести нагрузку до 4,5 т, а скоростной показатель – до 90 км/ч. Потребление бензина повысилось до 30 литров, но была предусмотрена возможность установки оборудования для заправки сжиженным или сжатым газом.

Об истории модели

Работа над созданием машины, которая должна была прийти на смену ГАЗ-53/ГАЗ-52, началась ещё в конце 70-х годов. Первые опытные образцы, под заводским индексом ГАЗ-4301, были построены в 1979 году. Вторая серих опытных машин была закончена в 1981 году. Автомобиль получил более просторную и современную, на тот момент двухместную кабину, оборудованную более эффективной системой вентиляции и отопления.

Есть мнение, что при её создании инженеры-конструкторы ГАЗа ориентировались на кабину западногерманских грузовиков «Магирус-Дойтц», крупная партия которых была закуплена Советским Союзом для работы на БАМе и других ударных стройках Сибири и Дальнего Востока.

Параллельно с карбюраторной шло создание и дизельной версии нового горьковского грузовика. В декабре 1986 года предприятие завершило испытания ГАЗ-ЗЗО7, и в 1989 году эта модель была запущена в серийное производство. Основным двигателем ГАЗ-3307 стал мотор ЗМЗ-5231.10.

Эпоха карбюраторных грузовиков уходила в прошлое, и они постепенно вытеснялись дизельными «собратьями» – сначала с 6-цилиндровым дизелем воздушного охлаждения ГАЗ-542 мощностью 125 л.с., выпускавшегося по лицензии немецкой фирмы «Deutz», а потом и с турбодизелем Минского моторного завода Д-245.7.

Опытный ГАЗ-4301 – прообраз будущего ГАЗ-3307.

В 1996-1997 годах грузовики ГАЗ-ЗЗО7 не выпускались, затем они вернулись в серийное производство завода, хотя и в довольно скромных объёмах. Серийное производство модели с бензиновыми двигателями ЗМЗ был прекращён в 2009 году, однако их мелкосерийный выпуск продолжился. Речь идёт о сертифицированных для государственных структур специальных версиях. На свободном рынке грузоперевозок ГАЗ-3307, конечно же, уже давно не является конкурентоспособным и практически не имеет шансов найти покупателей.

Ребята из России создают крутой пикап из ГАЗ-53

Культура хот-роддинга стремительными темпами пробираются на территорию России. Особенно приятно наблюдать за проектами, владельцы которых не просто отдают автомобиль кому-то в руки со словами «хочу так!», а сами лично продумывают каждую деталь для того, чтобы получить максимально сбалансированный и качественный автомобиль.

Таким проектом можно считать этот ГАЗ-Ф153. Не подумайте, что я допустил ошибку в названии модели — это имя данному автомобилю присвоили те ребята, которые сейчас занимаются его постройкой. Думаю, каждый уже увидел, что кабина тут использована от ГАЗ-53, но список автомобилей, детали с которых были использованы при создании данного проекта, куда длиннее.

Мотор тут — SBC 305, состыкованный с коробкой 4L60, правда их пришлось полностью откапиталить. Особенно мне нравится то, что даже блок был выкрашен в новый цвет. Сверху на него установлен карбюратор Edelbrock — отличное решение для мотора, снятого с Chevrolet Caprice 1992 года.

Точно не знаю, с какого автомобиля тут позаимствована подвеска, но самой главной её деталью теперь являются пневмо-элементы. А вот кузов и всё остальное было смонтировано на раму от Chevrolet Malibu 1978 года! Остановить свой выбор на ней было решено благодаря тому, что она просто имелась в наличии.

Очень нравится наблюдать за тем, как проект эволюционирует, получая всё новые детали и различные мелочи. Уверен, что по окончанию постройки он станет одним из самых удачных пикапов подобного рода, которые мы можем наблюдать в нашей стране. А вы согласны со мной?

XXI век начинается.

Ноябрь 2000-го года ознаменовался для ОАО «ГАЗ» покупкой его контрольного пакета акций компанией «Базовый элемент». На следующий год ОАО «ГАЗ» стало частью автохолдинга «РусПромАвто», который после основательной реструктуризации в 2005-ом году был трансформирован в холдинг «Группа ГАЗ», где ОАО «ГАЗ» отводилась роль головной организации.

В этом же году, на поточное производство был поставлен, разрабатываемый с конца девяностых «ГАЗ – 3310», который получил название «Валдай». Кроме того, в 2005-ом году предприятием была выпущена миллионная «ГАЗель».

Волга Сайбер

В 2006-ом году часть автомобилей «Волга» были оснащены двигателями от фирмы «Chrysler», объёмом 2,4 л, а в 2007-ом году – рестайлинговым салоном. В этом же 2006-ом году «Группа ГАЗ» приобрела у «Daimler Chrysler» предприятие, выпускавшее среднеразмерные седаны такие как «Chrysler Sebring» и «Dodge Stratus». На вывезенном из Соединённых штатов оборудовании в 2008-ом году было организовано производство Volga Siber. Однако так как Volga Siber по заявленной заводом цене у отечественного покупателя спросом не пользовалась, осенью 2010-го года она была снята с производства.

Модификации Газ 5312

Что получил автомобиль вместе с новым индексом? Немного, но на новый индекс тянет. Грузоподъемность удалось увеличить до 4 тонн за счет изменений в подвеске и конструкции рамы, а двигатель позволил экономить 10% бензина, по сравнению с прошлой моделью. Также в разное время появлялись другие внешние изменения. На машину устанавливали зеркала заднего вида в пластиковом корпусе, цветные подфарники, новые задние фонари, как у Камаза, а салон, фактически, так и остался приветом из далеких 50-х.

Новое шасси 5312, как и 5206, которое получало от более мощного автомобиля все нововведения, касающиеся внешности, использовалось для такого количества модификаций и надстроек, что перечислить их практически невозможно. Это были и автобусы Паз, Кавз, Кубань, автомобили Баз с термокузовом, внешне напоминавшие Пазики, бензовозы, автокраны, седельные тягачи и самосвалы, вахтовки, лафеты, специализированные автомобиля для уборки улиц… Словом, запрягли 5312, как только могли. Другого варианта просто не было, и автомобиль оставался единственным помощником в народном хозяйстве до появления нового автомобиля, но это уже совсем другая история.

Подарок к съезду

Но вышло так, что Заволжский моторный завод не успевал в срок с постановкой в серийное производство нового 8-цилиндрового двигателя ЗМЗ-53, а Горьковский автозавод, в свою очередь, не успел освоить в производстве гипоидный задний мост, предназначенный для грузовиков нового семейства. Однако обещания наверх о выпуске нового семейства уже даны и отступать некуда – было решено выпустить машину с новой кабиной, но на старом, по сути, шасси, пусть и с увеличенной до 3700 мм колёсной базой. Машина получила несколько неожиданный индекс – ГАЗ-53Ф. Буква «Ф» в данном случае означала «форсированный» – ведь из-за неготовности 8-цилиндрового двигателя новый грузовик получил форсированную до 82 л.с. рядную «шестёрку» ГАЗ-52Ф.

Вместо неосвоенного в Горьком гипоидного моста пришлось поставить прежний от ГАЗ-51А, но с главной парой от ГАЗ-63, что позволило до определённой степени сохранить динамику «погрузневшего» автомобиля (паспортная грузоподъёмность была увеличена до 3500 кг). В связи с возросшей грузоподъёмностью были применены шины размерностью 8,25-20 и новые диски колёс с тремя отверстиями. Так, по легенде, отчасти случайно, родилась своего рода переходная модель от 2,5-тонного ГАЗ-51А к будущему 4-тонному ГАЗ-53А, которая изначально на заводе не планировалась.

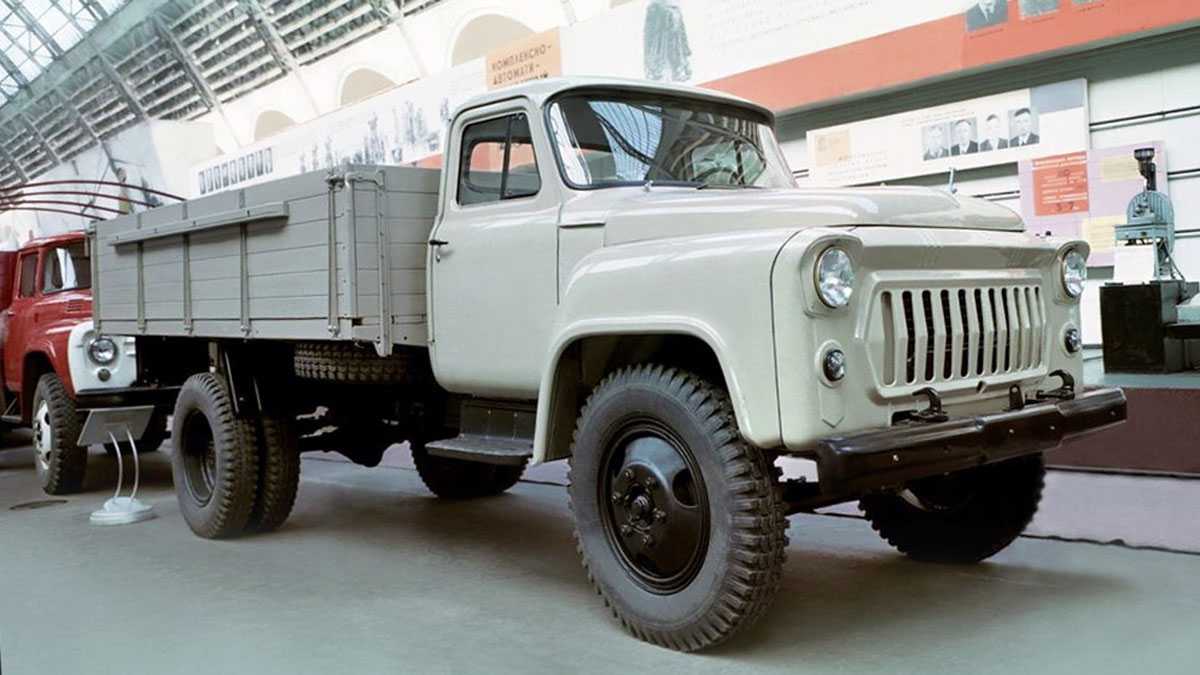

Первый производственный образец ГАЗ-53Ф собрали 23 сентября 1961 года, а 14 октября того же года (за три дня до начала съезда!) главный конвейер покинула опытно-промышленная партия из 25 автомобилей. До марта 1962 года ГАЗ-53Ф собирали периодически, небольшими партиями, и лишь позже выпуск машин приобрёл организованный характер одновременно с ростом объёма их выпуска.

Любопытно, что грузоподъёмность ГАЗ-53Ф первоначально определялась заводом в 3500 кг, но с конца 1964 года была снижена до 3000 кг, видимо, отзывы из эксплуатационных организаций сделали своё дело (ГАЗ-53Ф не пользовался любовью эксплуатационников, его выпускали лишь из-за отсутствия достаточного количества моторов ЗМЗ-53). В январе 1967 года, когда выпуск ЗМЗ-53 был освоен в запланированных объёмах, выпуск ГАЗ-53Ф прекратили, и его место на конвейере полностью занял ГАЗ-53А. Всего было выпущено 108 365 экземпляров ГАЗ-53Ф.

ГАЗ-53 википедия фото

ГАЗ-53

Общие данные

ЗМЗ-53


Производитель:	ЗМЗ
Марка:	ЗМЗ-53
Тип:	Бензиновый
Объём:	4 250 см3
Максимальная мощность:	115 л. с., при 3 200 об/мин
Максимальный крутящий момент:	284,5 Н·м, при 2 000 об/мин
Конфигурация:	V8
Цилиндров:	8
Клапанов:	16
Диаметр цилиндра:	92 мм
Ход поршня:	80 мм
Степень сжатия:	7,6
Система питания:	двухкамерный карбюратор К-126Б
Охлаждение:	жидкостное
Клапанной механизм:	OHV
Материал блока цилиндров:	алюминий
Материал ГБЦ:	алюминий
Тактность (число тактов):	4
Порядок работы цилиндров:	1-5-4-2-6-3-7-8
Рекомендованное топливо:	А-76


Производитель:	ГАЗ
Модель:	ГАЗ-53
Тип:	механическая
Число ступеней:	4
Передаточные отношения:
1 передача:	6,55
2 передача:	3,09
3 передача:	1,71
4 передача:	1
Задняя передача:	7,77
Синхронизаторы:	на III и IV передачах
Переключение:	напольный рычаг

Характеристики

Массово-габаритные

На рынке

Предшественник

Преемник

ГАЗ-53 — советский и российский среднетоннажный грузовой автомобиль, серийно выпускавшийся Горьковским автозаводом в 1961—1993 годах.

ГАЗ-53 представляет собой третье (после ГАЗ-АА/ММ и ГАЗ-51) поколение среднетоннажных грузовиков ГАЗ. Выпускался серийно под индексами ГАЗ-53Ф (1961—1967), ГАЗ-53А (1965—1983) и ГАЗ-53-12 (1983—1993).

ГАЗ-53 с последующими модификациями — самый массовый грузовик на территории бывшего СССР. Общий выпуск составил свыше 4 млн автомобилей.

С 1964 по 1992 годы выпускался ГАЗ-52 — гибридная модель, спроектированная с рядным шестицилиндровым двигателем грузовика ГАЗ-51 и с использованием узлов и деталей автомобиля с бо́льшей грузоподъёмностью ГАЗ-53.

В модельный ряд грузовых автомобилей ГАЗ третьего поколения входили, наряду с ГАЗ-53 грузоподъёмностью 3,0 (позже 3,5, 4,0 и 4,5 т), также ГАЗ-52 грузоподъёмностью 2,5 т и полуторатонный ГАЗ-56 (серийно не выпускался) и полноприводные автомобили ГАЗ-62 грузоподъёмностью 1,2 т и ГАЗ-66 грузоподъёмностью 2 т. Ранние автомобили ГАЗ-53Ф 1963 года выпуска имели грузоподъёмность 3,5 тонны, но с учётом результатов эксплуатации была снижена до 3,0 тонн. Модернизированная модель ГАЗ-53А (1965—1983) была 4-тонной, а модель ГАЗ-53-12 (1983—1993) — 4,5-тонной.

Автомобили ГАЗ-53 и ГАЗ-52 оснащались унифицированной кабиной. Щиток приборов автомобилей ГАЗ-53Ф не имел амперметра и указателя давления масла. Вместо них были сигнальные лампы. Кабины первых ГАЗ-53А были оборудованы часами. По облицовке радиатора было три основных типа:

Общая идея дизайнерского решения первой серийной версии облицовки была созвучна с облицовкой ЗИЛ-130: фары вверху, подфарники — внизу. Этот тип соответствовал и ГАЗ-52-03 и первым ГАЗ-53Ф.
С 1965 года — подфарники вверху, над фарами, и облицовка с «улыбкой».
С июня 1984 года появляется очередная, последняя, версия облицовки — отверстия решетки вытянулись, подфарники сместились каждый ближе к своему краю.

А еще через год на всех новых машинах спереди стандартно были установлены комбинированные двухламповые, с неравными по размеру, оранжево-прозрачными рассеивателями, «подфарники» (указатель поворота/габарит) нового типа. Кроме того, внешние отличия ГАЗ-53 от ГАЗ-52 заключались и в колёсных дисках, так ГАЗ-52 и его модификации имели диски с шестью вентиляционными отверстиями и шинами размером 220—508 (7,50-20 дюймов), а на ГАЗ-53 устанавливались шины несколько бо́льшего размера — 240—508 (8,25-20 дюймов) и колёсные диски с тремя отверстиями, размещёнными под углом 120°. На поздних автомобилях ГАЗ-53Ф устанавливались колёсные диски с двумя отверстиями, размещёнными под углом 180°. Колёсные диски автомобилей ГАЗ-53Ф 1963 года выпуска имели бортовые и замочные кольца. В дальнейшем диски этих автомобилей стали комплектоваться одним кольцом. На автомобилях ГАЗ-53Ф 1964 года выпуска на бампере появился «фартучек».

Грузовые автомобили семейства ГАЗ-52/53 экспортировались в:

В 1967—1991 гг. автомобили ГАЗ-53А и ГАЗ-53-12 собирали из советских сборочных комплектов на болгарском предприятии «Мадара» в городе Шумен. При этом, с начала 1970-х машины оснащали 80-сильным дизелем производства варненского моторостроительного завода, позднее — и другие агрегаты (в частности, в Болгарии был освоен выпуск передних мостов) (модификации: «Коларов», выпускавшимся по лицензии английской фирмы Perkins. В 80-х среднегодовой выпуск ГАЗ-53 предприятием «Мадара» достиг 3 000 ед.

Послевоенные годы.

Первые годы после войны характеризуются активным восстановлением разрушенного войной народного хозяйства СССР. И Горьковский завод не был исключением. Завод полностью обновил выпускаемый им модельный ряд как грузовых, так и легковых автомобилей. Стоит отметить, что буквально за один год была проведена гигантская работа по переоборудованию производства, для чего понадобилось заново установить или перемонтировать свыше 4036 единиц оборудования.

ГАЗ-69 на конвейере

Массовый выпуск новинок начался в январе 1946 года с грузовика «ГАЗ – 51» и автомобиля «ГАЗ М – 20 («Победа»)». В 1948-ом году в соответствии с правительственным заданием началось проектирование новой модели автомобиля большого класса, который получил индекс «ГАЗ – 12 («ЗИМ»)» Уже в 1950-ом году была выпущена первая промышленная партия этого автомобиля. В том же 1950-ом году производство автобусов «ГАЗ – 651» и санитарных автомобилей «ГАЗ – 653» было передано на другие предприятия, а завод был переименован в «Горьковский завод специализированных автомобилей» («ГЗСА»).

В 1953 году вместо внедорожника «ГАЗ – 67» на поток был поставлен его модифицированный собрат «ГАЗ – 69». А в 1959-ом году из ворот завода вышла знаменитая «Волга» («ГАЗ – 21»). В этом же году была запущена в производство легендарная семиместная «Чайка» («ГАЗ – 13») – новый флагман завода.

ГАЗ-66 на конвейере

С начала шестидесятых и до начала середины семидесятых годов завод параллельно с выпуском автомобилей подвергался постепенному обновлению, реконструкции и расширению. Созданы первые в стране цех точного литья и автоматическая линия формовочного литья. Расширены корпуса ковкого и серого чугуна, установлено новейшее оборудование (1962-ой год). Был построен целый ряд новых заводов, которые предназначались для выпуска пресс-форм и штампов (1967-ой год), коробок передач (1968-ой год), мостов грузовых автомобилей (1972-ой год).

В шестидесятые годы завод выпустил целую плеяду грузовых автомобилей «третьего поколения» таких как «ГАЗ – 52», «ГАЗ – 53А», «ГАЗ – 66» и их разновидности.

В 1970-ом году в массовое производство был запущен автомобиль «Волга» ГАЗ – 24.

На базе головного предприятия, а также заводов-филиалов 24-го августа 1970-го года было образованно производственное объединение «АвтоГАЗ», которое уже на следующий год было переименовано в производственное объединение «ГАЗ», в составе которого насчитывалось 11 заводов.

Правительство СССР в очередной раз высоко оценило вклад предприятия в производство отечественных транспортных средств для народного хозяйства страны и в 1971-ом году наградило автопредприятие вторым орденом Ленина.

В конце семидесятых годов автопредприятие представило новую модель третьего поколения автомобиля престиж — класса «Чайка» («ГАЗ – 14»).

Март 1981-го года ознаменован тем, что с заводского конвейера сходит 10-ти миллионный автомобиль.

Начатое в шестидесятые и семидесятые годы техническое перевооружение предприятия особенно интенсивно развернулось в восьмидесятые годы. Реконструкция, которая проводилась в восьмидесятых годах – самая большая на предприятии за всю его историю.

В соответствии с правительственным заданием в середине восьмидесятых началась разработка новой модели легкового автомобиля представительского класса «ГАЗ – 3105»,впоследствии который стал малосерийным.

С 1985-го года для частных владельцев завод выпускал усовершенствованный вариант Волги «ГАЗ – 24» с индексом «ГАЗ – 24 — 10». Параллельно выпускалась другая модель «Волги» — «ГАЗ – 3102».

Технические характеристики и устройство узлов автомобиля

Благодаря высоким техническим характеристикам и ремонтопригодности самосвал продолжает работать не только на промышленных предприятиях, но и в частном хозяйстве. Цельнометаллический, прочный кузов имеет надставные борта, освобождается от груза опрокидыванием на 3 стороны.

В качестве подъемника используется гидроцилиндр. Коробка отбора мощности приводит в действие шестеренчатый насос, наполняющий систему маслом через трубопроводы.

В самосвале ГАЗ-53 разработана 2-местная цельнометаллическая кабина. Внутри салона расположены места для хранения инструментов и запчастей. Панель приборов не содержит амперметра и датчика давления масла. Вместо них — сигнальные лампы. Паспортный номер находится на нижнем фланце правой боковины кабины. Бензиновый бак предусмотрен под сиденьем водителя, заливная емкость — за кабиной, у двери.

Двигатель

Самосвал комплектовался разными типами двигателей. На начальном этапе использовался мотор ГАЗ-11 с 6 цилиндрами мощностью 82 л. с. с 4-уровневой трансмиссией. Машина развивала скорость до 75 км/ч, имела грузоподъемность 3,5 т. Расход топлива на 100 км достигал 22-25 л. После модернизации устанавливали агрегат ЗМЗ-53 на 115 л. с. Потребление бензина А-76 осталось без изменений.

Для увеличения силовых показателей шасси 53-12 стали оснащать 4-тактной V-образной карбюраторной бензиновой установкой Заволжского моторного завода ЗМЗ-511.10.

Количество цилиндров — 8.
Рабочий объем — 4,25 л.
Диаметр цилиндров — 92 мм.
Поршневой ход — 80 мм.
Порядок работы — 1-5-4-2-6-3-7-8.
Номинальная мощность — 88,5 л. с.
Давление масла в двигателе — 250 кПа.
Норма расхода топлива ГАЗ-53 — 19,6 л/100 км.

Карбюратор

Устройство карбюратора К-135 отличается от предыдущей версии К-126Б регулировочными параметрами. Механизм имеет ниспадающий поток, открывающиеся заслонки дросселей и балансированную камеру поплавкового типа.

Принцип действия карбюратора следующий. От каждой камеры смесь проходит через впускной провод к цилиндрам. Камера слева дает горючее в 5, 6, 7 и 8 цилиндры, справа — в 1, 2, 3 и 4.

Система охлаждения

Система охлаждения двигателя — жидкостная, закрытого типа. В качестве охлаждающей жидкости используется низкозамерзающий Тосол А-40.

Электрическое оборудование

На самосвале установлено электрооборудование постоянного тока. Номинальное напряжение в сети составляет 12 В. Схема электропроводки: детали соединяются по одному проводу, металлические части кабины служат вторым проводом, прикрепляющим все отрицательные выводы проводки. Аккумуляторная батарея 6-СТ-75-ЭМ предназначена для питания потребителей и пуска мотора с помощью реле стартера.

Для подзарядки аккумулятора установлен генератор 1250-Г3 переменного тока мощностью 560 Вт, работающий совместно с регулятором напряжения. При попадании пыли и грязи в щеткодержатели возможно зависание щетки, воспламенение контактных колец. С этой целью необходимо проверить генератор.

Стартер СТ230-А1 установлен к картеру сцепления справа. При неисправностях, связанных с большим падением напряжения и снижением мощности, выполняют ремонт стартера.

Система зажигания — батарейная, бесконтактная, транзисторная. Для предохранения от воспламенения проверяют надежность закрепления проводов, очищают катушку от грязи и масла.

Размеры и сколько весит

Габаритные размеры самосвала:

длина — 6400 мм;
ширина — 2470 мм;
высота по кабине — 2200 мм.

Габариты бортовой машины:

длина — 6395 мм;
ширина — 2530 мм;
высота — 2220 мм.

Размеры кузова составляют 3740х2110х1960 мм. Объем кузова зависит от рамы и перевозимого груза: сыпучие материалы, длинномеры или металлолом. В стандарте — 5,2 м³. Для увеличения вместительности платформу увеличивают путем наращивания бортов.

В автомобиле ГАЗ-53 вес без нагрузки достигает 3,75 т, полная масса — 7,4 т. Максимальная масса буксируемого прицепа составляет 3,5 т, без тормозной системы — 750 кг. Шины установлены пневматические радиальные размерностью 8,25R20 (240R508) и диагональные 8,25-20» (240-508»). Давление в шинах — 280-390 кПа (передние) и 500-620 кПа (задние).

Обзор модификаций ГАЗ-53

Благодаря простоте, надёжности и высокой производительности ГАЗ-53 был востребованным грузовиком в советском народном хозяйстве. Вместе с этим эксплуатационники высказывали свои предложения по улучшению машины. Инженеры Горьковского автозавода не оставляли без внимания поступающие идеи и пожелания.

За годы выпуска автомобиля было три основные модификации:

Бортовой грузовик ГАЗ-53Ф. На модели устанавливался рядный 6-цилиндровый мотор от ГАЗ-51, форсированный до 82 л. с. Максимальная скорость составляла 75 км/ч. Но при заявленной грузоподъёмности в 4 тонны он мог везти только 3.
Годы выпуска: 1961–1967.
Самосвал ГАЗ-53А. На автомобиле стоял уже V-образный двигатель ЗМЗ-53 с восемью цилиндрами. Мощность поднялась до 115 л. с. Грузоподъёмность – 4 т. Грузовик разгонялся до 85 км/ч.
Машина выпускалась с 1965 по 1983 г.
ГАЗ-53-12 с двигателем ЗМЗ-53-11, развивавшим мощность 120 л. с., начал сходить с конвейера в 1983 г. Производство грузовика прекратилось в январе 1993 года. В технических характеристиках указана грузоподъёмность самосвала ГАЗ-53 – 4,5 тонны, а в реальности Газон мог перевозить 5 тонн при собственной массе 3200 кг. Развивал максимальную скорость 90 км/ч.

На базе основных вариантов ГАЗ-53 выпускались модификации под конкретные запросы потребителей:

ГАЗ-53Н проектировался для Советской Армии, имел предпусковой подогреватель, оснащался баком для топлива повышенной ёмкости 105 л.
ГАЗ-53-02 – специально разработанное шасси для самосвала САЗ-3502, у которого кузов перед загрузкой предварительно поднимался.
ГАЗ-53-50 и ГАЗ-53-70 – экспортные варианты ГАЗ-53А. Первый спроектирован для работы в тропиках, второй поставлялся в государства с умеренным климатом.
ГАЗ-53-19 и ГАЗ-53-27 – модификации, работавшие на газе: первая – на сжиженном, вторая – на сжатом природном. Обе машины производились с 1984 по 1992 год.
ГАЗ-САЗ-53 самосвал – разгружался на три стороны. Выпускалась версия с дизельным двигателем.

Проектировались и другие варианты грузовика, но они не пошли в серию. Среди них стоит отметить седельный тягач ГАЗ-53П, который должен был буксировать полуприцепы с грузом весом до 6 тонн.

Не был принят в эксплуатацию северный вариант автомобиля. Не получила развития идея бортового ГАЗ-53, длина кузова которого превышала стандартные размеры. Машину предполагалось использовать как технологический транспорт.

Габариты автомобиля

На момент выпуска машина ГАЗ 53 соответствовала тенденциям в плане дизайна экстерьера и интерьера, что проявлялось в качественной облицовке радиатора. Рама изделия отличается высокой прочностью. Это позволяет использовать автомобиль даже в условиях небольшой перегруженности.

Длина транспортного средства составляет 6,4 м, а ширина — 2,4. Высота модели, если измерять её исключительно по кабине в незагруженном состоянии, составляет 2,2 м. Объем кузова позволяет перевозить даже крупные грузы, благодаря чему изделие считается универсальным средством для их транспортировки.

Габариты изделия также зависят от модификации. Например, размеры кузова самосвал несколько превышают аналогичные показатели стандартной версии.

История создания

Модели ГАЗ 53 является одним из известнейших и популярных советских грузовых автомобилей. Относится он к семейству 3 поколения среднетоннажных грузовиков. Выпускался с 1959 года (серийное производство с 1961 года) и до начала 1993 года на Горьковском автозаводе. Со своими модификациями был самым массовым грузовиком в СССР. Общее количество выпущенных автомобилей — более 4 миллионов.

В октябре 1961 года начал выпускаться 3,5-тонник ГАЗ-53Ф, 82 л.с. В июле 1964 года начал, собственно, выпускаться и сам ГАЗ-53 — 4-тонник с V-образным 8-цилиндровым мотором ЗМЗ-53, 115 л.с. В 1965 году название изменилось на ГАЗ-53А.

Эта модель выпускалась в разных модификациях в течение многих лет до 1983 года. Для самосвалов использовалось шасси ГАЗ-53-02, для автобусов — ГАЗ-53-40, специализированные автомобили использовали шасси ГАЗ-53-11.

С 1983 года вышла модель ГАЗ-53-12. Радиатор стал иной облицовки, появилась новая головка цилиндра, ходовая часть также претерпела изменения. Грузоподъемность стала 4,5 тн.

В 1990 году появилась модель ГАЗ-3307. На этом история ГАЗ-53 закончилась, но достаточно много этих автомашин используются и сегодня.

Интерьер и экстерьер ГАЗ-53

Выглядел ГАЗ-53 для своего времени очень современно. Была выполнена цельная облицовка радиатора заподлицо с фарами. Рама отличалась большой прочностью. Бензобак расположен под сидением шофера. Заливная горловина находилась у края водительской двери, за кабиной.

При переводе на газовое топливо это обстоятельство оказалось очень удобным, так как газовый баллон можно было установить под кузовом, тогда как у других грузовиков там был бензобак.

Технология запуска была современная на то время — электрический стартер с втягивающим реле, имелась хорошая отопительная система и электрические стеклоочистители.

Сиденья водителя и пассажира было выполнены как одно целое. Но, тем не менее, сидеть в кабине было удобно даже зимой в теплой одежде. Предусмотрены места для инструментов, запчастей и других необходимых вещей.

Экспорт автомобиля

ГАЗ-53 экспортировался в страны соцлагеря: Польшу, ГДР, Румынию, Чехословакию, Югославию, Венгрию, Вьетнам, Монголию, а также в Финляндию. С 1983 по 1991 годы сборка ГАЗ-53-12 осуществлялась болгарским предприятием «Мадара».

Грузовики этой сборки имели дизель собственного производства, который выпускался по лицензии фирмы Perkins (Англия).
