Многоосные колесные шасси и тягачи: упрямство, достойное лучшего применения

Тактико-технические характеристики КамАЗ-5350

№ п/п	Параметры	Конкретные показатели
1.	Масса автомобиля: без лебедки/ с лебедкой (кг)	9000/9650
2.	Масса груза (разная комплектация) (кг)	6650/6000
3.	Масса автопоезда (кг)	23850
4.	Мощность двигателя (л.с.)	260
5.	Максимальная скорость (км/час)	100
6.	Расход топлива (л/на100 км)	27
7.	Топливные баки (л)	125+170
8.	Запас хода (км)	1090
9.	Маневренные возможности:
	угол подъема (градусы)	31
	преодоление брода (м)	1,75
	преодоление рва (м)	0,6
	преодоление стенки (м)	0,55
10.	Максимальный дорожный просвет (мм)	385

КамАЗ-5350 – один из трех грузовых внедорожников, ставших основателями семейства «Мустангов».

Даже машина технического обслуживания нашей команды на ралли «Париж-Дакар» базируется на этой модели. Вряд ли спортсмены, даже ради сохранения корпоративного престижа, стали бы использовать ненадежный автомобиль на таких серьезных соревнованиях.

КамАЗ-7850

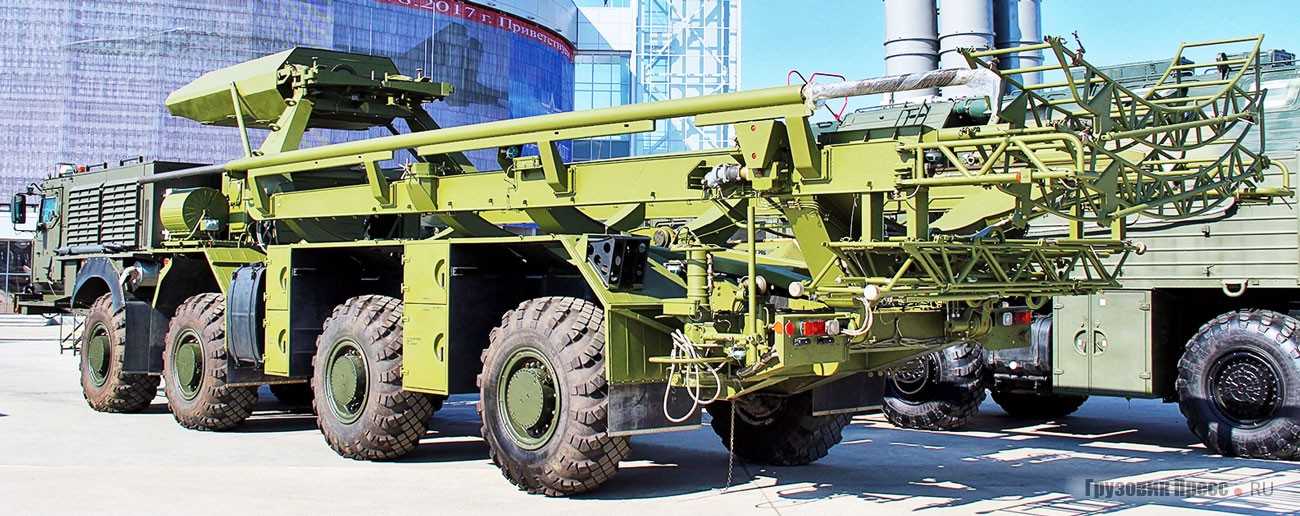

Самый большой тягач в этой серии показали широкой общественности на форуме Армия-2018. Российские военные возлагают на него большие надежды, планируя заменить им белорусский тягач МЗКТ-79221, который используется на данный момент. 7850, как и остальные тягачи, построен по модульному принципу на базе Платформы-О. Он имеет целый ряд конструктивных особенностей. Детали конструкции силовой установки и её характеристики не раскрываются, но с некоторыми возможностями тягача общественность ознакомили.

Самое большое его отличие кроется в конструкции шасси. Каждое из 16 колёс имеет собственную ось и приводится в действие отдельно. Любое из них может поворачиваться самостоятельно и крутиться в любую сторону, независимо от остальных. Благодаря этому тягач 7850 может ехать в бок и разворачиваться почти на одном месте.

Подобная конструкция призвана решить проблему с маневренностью, которая при габаритах тягача имеет большое значение. Дополнительно колёса оборудованы системой «Домкрат», способной поднять любое колесо. КамАЗ-7850 сможет продолжить движение, даже если одно из колёс будет повреждено. Разделённую на две части кабину оборудовали мониторами и системой слежения, позволяющей ехать в непогоду.

Тягач КамАЗ-7850 собираются принять на вооружение, но пока не ясно, решены ли все технические проблемы. Они стали очевидны на показе во время Армии-2018, когда его колёса начали крутиться в разнобой.

Автомобили КамАЗ создаются не только для обычных дорог, но и для работы в экстремальных условиях. Одним из них является успешно испытанный КамАЗ-Арктика, предназначенный для эксплуатации в условиях крайнего севера.

КАМАЗ 4 осный вездеход видео

Автомобиль контейнеровоз УСТ-5453 Камаз 63501 с бортами id5461

камаз четырехосные 8х4х8

АвтоNEWS 07 11 2014 Тест драйв KAMAZ 65222 самосвал-вездеход

Камаз вездеход 44108, светло-серый

Вездеходы ЯМАЛ демонстрационный ролик.mp4

Тест-драйв: КАМАЗ 5044. Четыре оси, 50 тонн и 440 л.с.

Вахтовый автобус УСТ-545320 Урал 532362, 8х8, 312 л.с., спальное место,28+4 мест id5479

Автопоезд КАМАЗ 65225 и полуприцеп ЧЗПТ с заниженной рабочей площадкой

Тест драйв четырёхосного газомоторного самосвала КАМАЗ 6551-01

Застрявщий КамАЗ. 4 vs 1. Следующий день…

Также смотрите:

• Как переключать скорости на КАМАЗе 65115
• Ограничение оборотов КАМАЗ
• Тех данные КАМАЗ 43101
• Воздушный сигнал от КАМАЗа на ваз видео
• Повышенный расход масла в двигателе КАМАЗ
• Дисковое колесо КАМАЗ 43118
• Как подключить противотуманки на КАМАЗе
• Мартиросян артем КАМАЗ
• КАМАЗ кабина ман
• Вес угля в КАМАЗе
• Щиток пола КАМАЗ
• КАМАЗ бортовой технические характеристики грузоподъемность
• Устройство муфты сцепления автомобиля КАМАЗ

Марка стали клапана КАМАЗ Манипулятор на базе КАМАЗ 53215

История создания КАМАЗ-5350 «Мустанг»

Разработка нового семейства дизельных внедорожников для армии началась еще в Советском Союзе. Правительственное постановление от 24 июня 1987 года обязало Камский автомобильный завод начать разработку новых перспективных грузовых автомобилей. Согласно техническому заданию Министерства обороны СССР, новое семейство полноприводных грузовиков должно было отвечать следующим требованиям:

• Грузовики должны были иметь грузоподъемность в 4, 6 и 10 тонн;
• Основным предназначением армейских грузовиков была перевозка личного состава и военных грузов;
• Кроме того, машины должны были буксировать полуприцепы и прицепы общей массой до 12 тонн;
• Грузовики должны были работать в широком температурном диапазоне, начиная от экстремально низких, заканчивая максимально высокими;
• Двигатель автомобилей нового семейства должен был обеспечить бесперебойную работу машины на высоте до 4 000 метров над уровнем моря. Кроме того, машина должна была преодолевать горные перевалы, высота которых достигала 4 600 метров.

Чтобы максимально снизить расходы при разработке и выпуске нового семейства грузовых военных автомобилей, было решено унифицировать их между собой до 85%. Первые прототипы Камский автомобильный завод выпустил еще в начале 1990-х годов. Первая партия опытных моделей семейства «Мустанг» появилась в 1995 году. Это были три полноприводных модели с колесной формулой 4х4, 6х6, 8х8. После презентации базовые модели дорабатывались в течение нескольких лет.

Перегруз по осям

Другой не менее важный контрольный показатель — это нагрузка на ось автомобиля.

Нагрузка на ось (осевая нагрузка) — это нагрузка, передаваемая на опорную (дорожную) поверхность колесами одной оси автомобиля.

Грузовые автомобили (как одиночные, так и автопоезда) могут иметь одиночные оси и сближенные оси (сдвоенные, строенные и др.).  Одиночные оси автомобиля расположены друг от друга на расстоянии не менее 2,5 м.Сближенные оси находятся на более близком расстоянии и могут объединяться по 2, 3, 4 или даже более осей, образуя так называемую «тележку».

При определении нормативного значения нагрузки на ось необходимо также учитывать вид автомобильных колес.

Односкатные колесаДвускатные колеса

Таблица значений допустимой нагрузки на ось для грузовых автомобилей

Оси автомобиля (тележка)	Расстояние между сближенными осями	Допустимая нагрузка на ось (тележку) для автодорог с нормативной нагрузкой
6 т/ось	10 т/ось	11,5 т/ось
одиночная ось	свыше 2,5 м	5,5 т/ось	9 т/ось	10,5 т/ось
2 сближенных оси	до 1 м включительно	8 т/тел	10 т/тел	11,5 т/тел
свыше 1 м до 1,3 м включительно	9 т/тел	13 т/тел	14 т/тел
свыше 1,3 м до 1,8 м включительно	10 т/тел	15 т/тел	17 т/тел
свыше 1,8 м до 2,5 м включительно	11 т/тел	17 т/тел	18 т/тел
3 сближенных оси	до 1 м включительно	11 т/тел	15 т/тел	17 т/тел
свыше 1 м до 1,3 м включительно	12 т/тел	18 т/тел	20 т/тел
свыше 1,3 м до 1,8 м включительно	13,5 т/тел	21 т/тел	23,5 т/тел
свыше 1,8 м до 2,5 м включительно	15 т/тел	22 т/тел	25 т/тел
4 и более сближенных осей (максимум 2 колеса на одной оси)	до 1 м включительно	3,5 т/ось	5 т/ось	5,5 т/ось
свыше 1 м до 1,3 м включительно	4 т/ось	6 т/ось	6,5 т/ось
свыше 1,3 м до 1,8 м включительно	4,5 т/ось	6,5 т/ось	7,5 т/ось
свыше 1,8 м до 2,5 м включительно	5 т/ось	7 т/ось	8,5 т/ось
2 и более сближенных осей (4 и более колес на одной оси)	до 1 м включительно	6 т/ось	9,5 т/ось	11 т/ось
свыше 1 м до 1,3 м включительно	6,5 т/ось	10,5 т/ось	12 т/ось
свыше 1,3 м до 1,8 м включительно	7,5 т/ось	12 т/ось	14 т/ось
свыше 1,8 м до 2,5 м включительно	8,5 т/ось	13,5 т/ось	16 т/ось
одиночная ось	свыше 2,5 м	6 т/ось	10 т/ось	11,5 т/ось
2 сближенных оси	до 1 м включительно	9 т/тел	11 т/тел	12,5 т/тел
свыше 1 м до 1,3 м включительно	10 т/тел	14 т/тел	16 т/тел
свыше 1,3 м до 1,8 м включительно	11 т/тел	16 т/тел	18 т/тел
свыше 1,8 м до 2,5 м включительно	12 т/тел	18 т/тел	20 т/тел
3 сближенных оси	до 1 м включительно	12 т/тел	16,5 т/тел	18 т/тел
свыше 1 м до 1,3 м включительно	13 т/тел	19,5 т/тел	21 т/тел
свыше 1,3 м до 1,8 м включительно	15 т/тел	22,5 т/тел**	24 т/тел
свыше 1,8 м до 2,5 м включительно	16 т/тел	23 т/тел	26 т/тел
4 и более сближенных осей (максимум 2 колеса на одной оси)	до 1 м включительно	4 т/ось	5,5 т/ось	6 т/ось
свыше 1 м до 1,3 м включительно	4,5 т/ось	6,5 т/ось	7 т/ось
свыше 1,3 м до 1,8 м включительно	5 т/ось	7 т/ось	8 т/ось
свыше 1,8 м до 2,5 м включительно	5,5 т/ось	7,5 т/ось	9 т/ось
2 и более сближенных осей (4 и более колес на одной оси)	до 1 м включительно	6 т/ось	9,5 т/ось	11 т/ось
свыше 1 м до 1,3 м включительно	6,5 т/ось	10,5 т/ось	12 т/ось
свыше 1,3 м до 1,8 м включительно	7,5 т/ось	12 т/ось	14 т/ось
свыше 1,8 м до 2,5 м включительно	8,5 т/ось	13,5 т/ось	16 т/ось

(*) Группы сближенных осей, имеющие в своем составе оси с односкатными и двускатными колесами, рассматриваются как группы сближенных осей с односкатными колесами.
(**) В том числе для транспортных средств, имеющих оси и группы сближенных осей с односкатными колесами, оборудованных пневматической или эквивалентной ей подвеской.

Если фактическая нагрузка на ось (тележку) превышает допустимую нагрузку более чем на 2%, по законодательству РФ возникает перегруз.

Силовая установка

По замыслу Минобороны, тяжёлый тягач должен был развивать скорость не мене 60 км/ч при буксировке неактивного полуприцепа массой в 90 тонн. Это было достигнуто, благодаря использованию в составе дизель-генераторной установки немецкого дизельного мотора Liebherr D9508, форсированного до мощности 605 кВт (822,6 л.с.) и крутящего момента 3850 Нм. Доработка двигателя тягача производилась на основе уже имевшегося опыта создания раллийной версии D9508 мощностью 920 лошадиных сил.

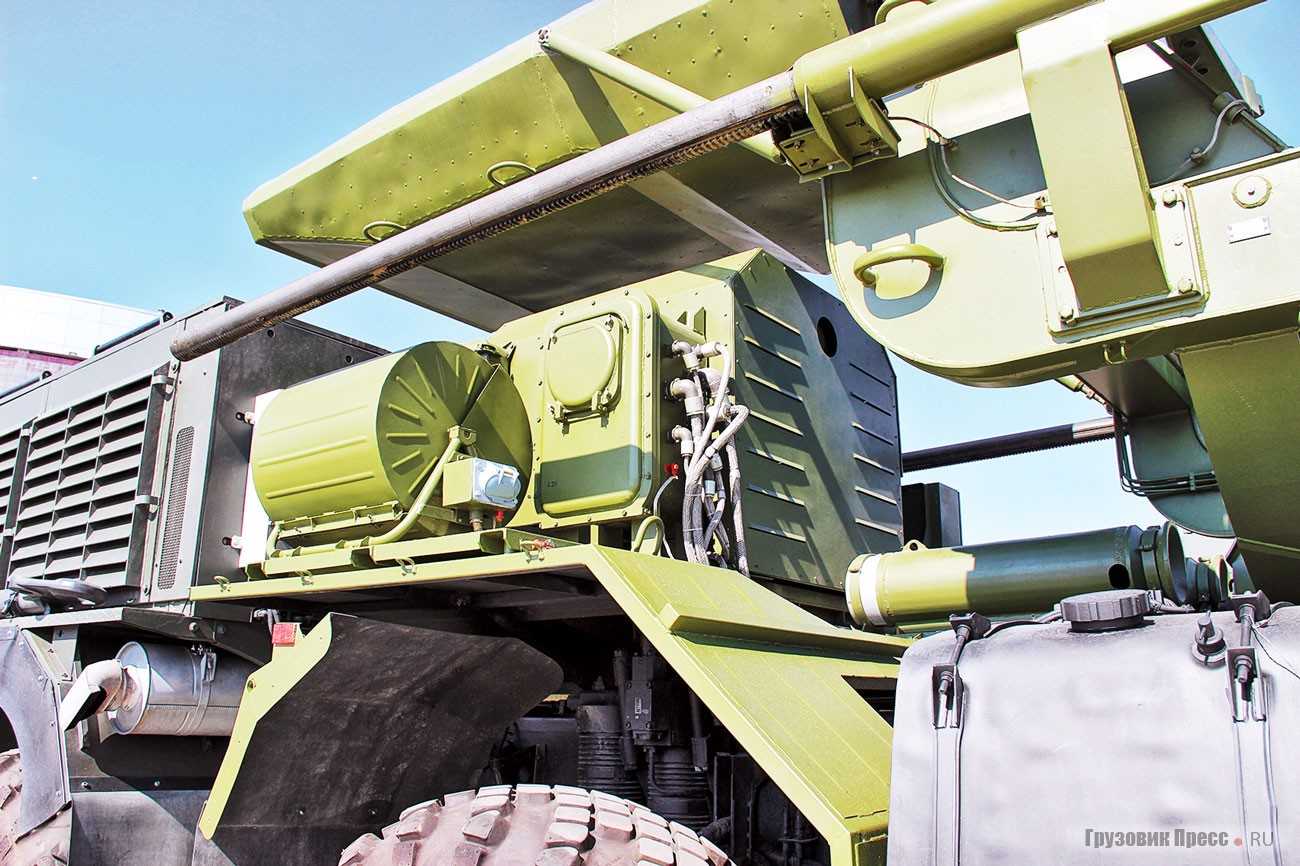

Liebherr D9508 – это восьмицилиндровый V-образный дизель рабочим объемом 16,2 литров. Диаметр цилиндра       – 128 мм, ход поршня – 157 мм. Размеры мотора: 1 692 / 1 112 / 1 350 мм. Сухая масса – 1 600 килограммов.

Дизельный двигатель приводит во вращение 3-х фазный тяговый генератор ВИГ-6ОО мощностью 6ОО кВт. Это продукция Сафоновского электромашиностроительного завода (город Сафроново, Смоленская область).

Все компоненты комплекта тягового электрооборудования для КамАЗ-78504 были поставлены известными производителями, которые имеют серьёзный опыт в своей области.

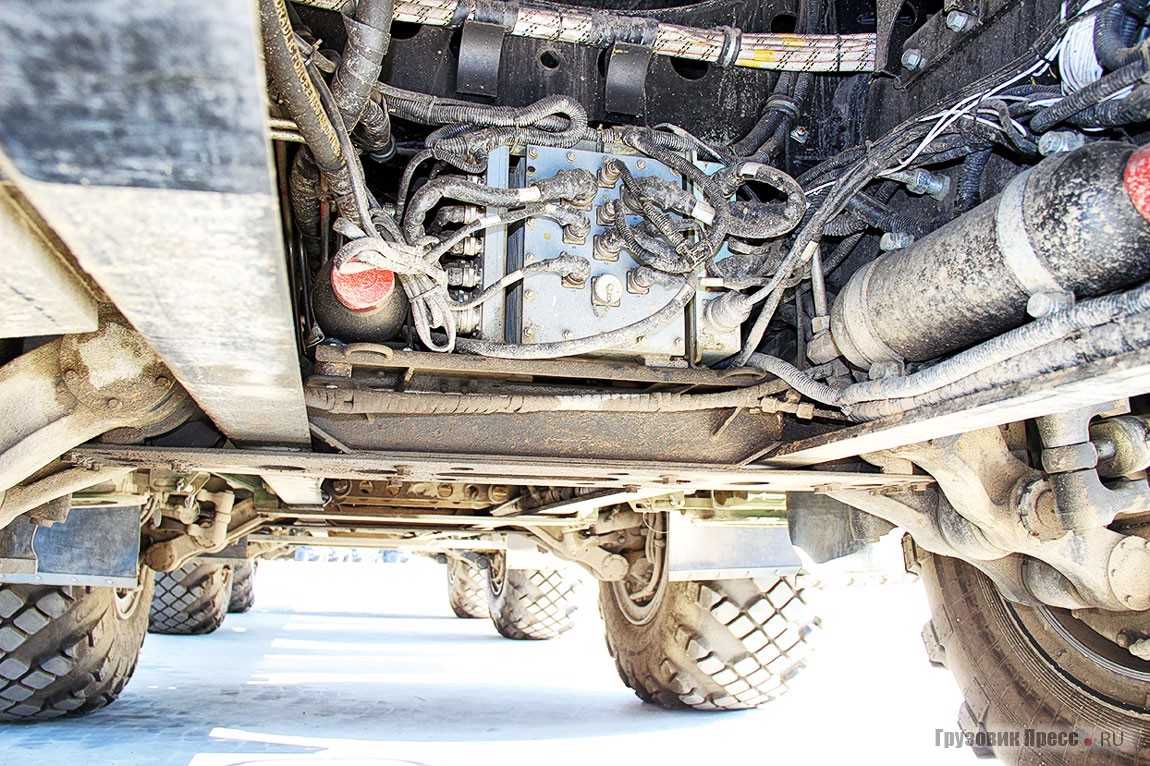

Двигатель, вид снизу

Полупроводниковые тяговые инверторы, полупроводниковый преобразователь собственных нужд и кабельная сеть были изготовлены на московском заводе «Аэроэлектромаш». Изготовителем 5-ти фазных вентильно-индукторных ТЭД – тяговых электродвигателей ВИД-60А1 – стал сарапульский электрогенераторный завод (Удмуртская республика). ООО «Эмтех» (Казань) произвело монтаж и отладку всех компонентов КТЭО (комплекта тягового электрооборудования) в ходе сборки шасси в Набережных Челнах.

Пробеги, сделанные в рамках испытаний, подтвердили, что тяжёлый седельный тягач КамАЗ-78504 соответствует требованиям заказчика. Двигаясь по шоссе с полуприцепом массой 90 т, он развил скорость не 60, а все 70 км/час, и преодолел с тем же полуприцепом подъём крутизной в 18 градусов.

По маневренности КамАЗ-78504 показал себя значительно лучше аналогов, благодаря возможностям вводно-распределительного устройства. Внешний габаритный радиус поворота у этой машины – не более 10,1 м. При этом электродистанционной системой управления и гидроприводами обеспечивается превосходная точность управления, а алгоритмы боевой информационно-управляющей системы работают так, что при увеличении скорости усилие на руле возрастает как в самолёте.

На испытаниях тягач продемонстрировал великолепную для своей массы и габаритов проходимость при движении по грязи или песку (снежной целине). Это достигается за счёт гибкости его электромеханотроники, непрерывно осуществляющей индивидуальную регулировку тяги на каждом колесе, в зависимости от его сцепления с грунтом. Для механической трансмиссии подобное является недостижимым.

На бездорожье, чтобы предотвращать срывы грунта на поверхностях со слабой несущей способностью, тяжёлый тягач КамАЗ-78504 может в автоматическом режиме поддерживать «ползучую» скоростью в 1 км/ч.

В целях улучшения проходимости, существует функция увеличения клиренса до 700 мм и снижение сопротивления движению при поворотах. Благодаря вводно-распределительному устройству, все колёса поворачивающего автомобиля КамАЗ-78504  могут идти по одной колее.

ДУЕТ, НО НЕ ПЛАВАЕТ

Официальное название «Тайфуна» — защищенный автомобиль. Аналогов в российской армии ранее не имел. Не предназначен для активных действий на поле боя. Его задача — защита от внезапных нападений, подрыва на минах и оружия массового поражения в ходе доставки личного состава и грузов к месту боевых действий или эвакуации. Бронирование — противопульно-противоосколочное. Бронекапсула с V-образным днищем противостоит взрывным устройствам мощностью до 8 кг в тротиловом эквиваленте. Автомобиль оснащен современными боевыми электронными системами, шинами с боестойкими вставками, антитравматическими сиденьями, дистанционно-управляемым вооружением. Основное отличие от другой бронированной техники — допуск на дороги общего пользования. То есть «Тайфун» соответствует общим требованиям, предъявляемым к грузовикам по части габаритов, обзорности и светотехники. Этим он выгодно отличается от хорошо известного БТР, который тоже средство доставки, а не огневой поддержки. Да, в отличие от бронетранспортера, «Тайфун» не умеет плавать, зато защищает от мин и несравненно проще в управлении.

Укрощаем «Тайфун»: сделай ку!

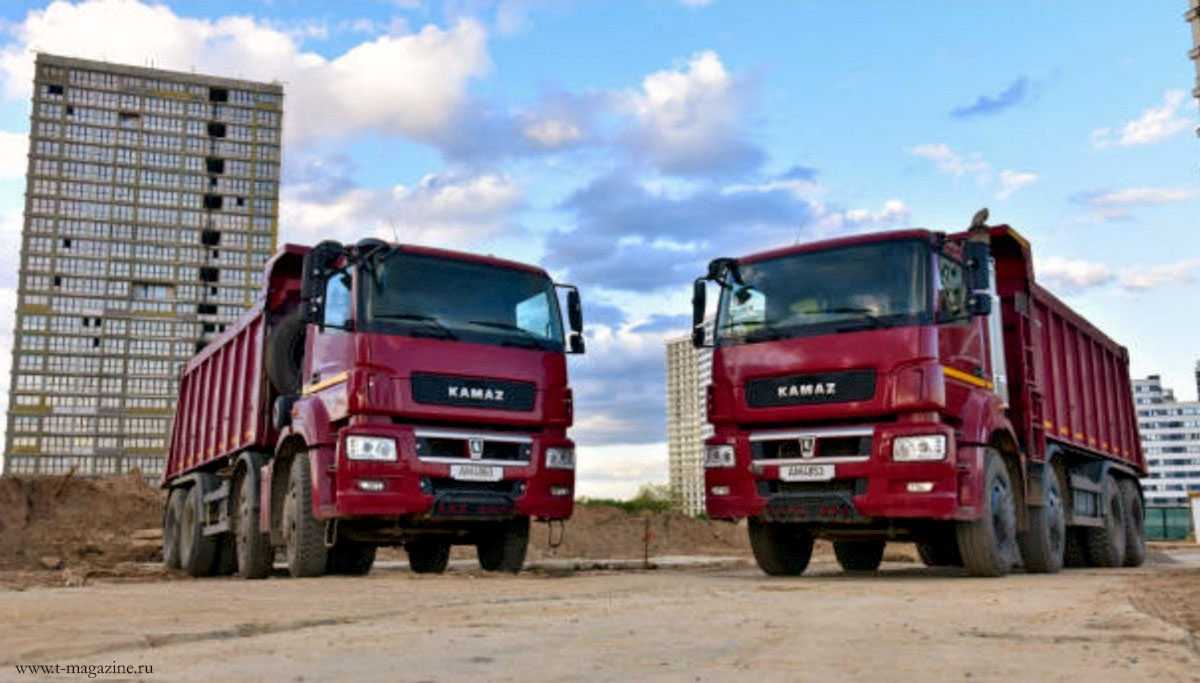

Особенности конструкции четырехосного КамАЗа

КамАЗ 4-х осник – крупнотоннажный грузовик, построенный на усиленной рамной платформе с мощной рессорной подвеской. Дополнительный мост позволяет увеличить грузоподъемность автомобиля, поэтому его можно встретить на крупных стройплощадках или промышленных объектах. Полноприводными моделями часто пользуются для работы в карьерах или в условиях бездорожья.

Главное преимущество 4-осных моделей – меньшая осевая нагрузка и улучшенное распределение полезной массы. Поскольку они не предназначены для протяженных маршрутов, спальное место в кабине таких грузовиков не предусмотрено. Исключением является КамАЗ 6560, поставляемый в комплектации со спальником.

Классификация автомобилей КАМАЗ на 4 мостах

Весь модельный ряд КАМАЗов на 4 осях можно условно поделить на две группы – по количеству ведущих колес:

1. С колёсной формулой 8х4 – модели 6521, 6540, 6580 и их модификации;
2. С полным приводом 8х8 – грузовики КамАЗ 6522, 6560, 6350 и другие модели на их базе.

Кроме грузовиков, Камский автомобильный завод выпускает 4-осное шасси, на которые монтируют оборудование и установки: автомобильные краны, бетоносмесители (миксеры), вахтовки и другие надстройки.

Отдельно можно выделить новые модели специальных самосвалов:

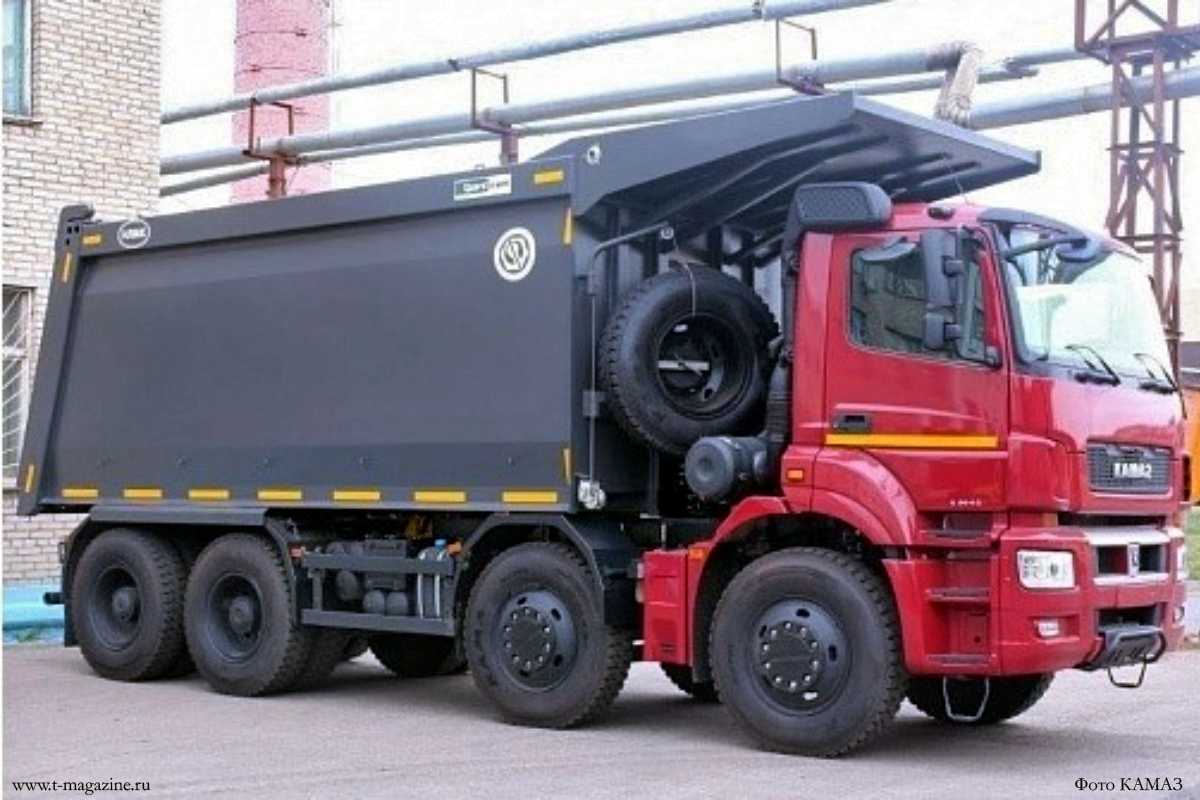

• Углевоз, специальный самосвальный кузов для перевозки крупных скальных пород на шасси КАМАЗ-65801-Т5 (8х4).

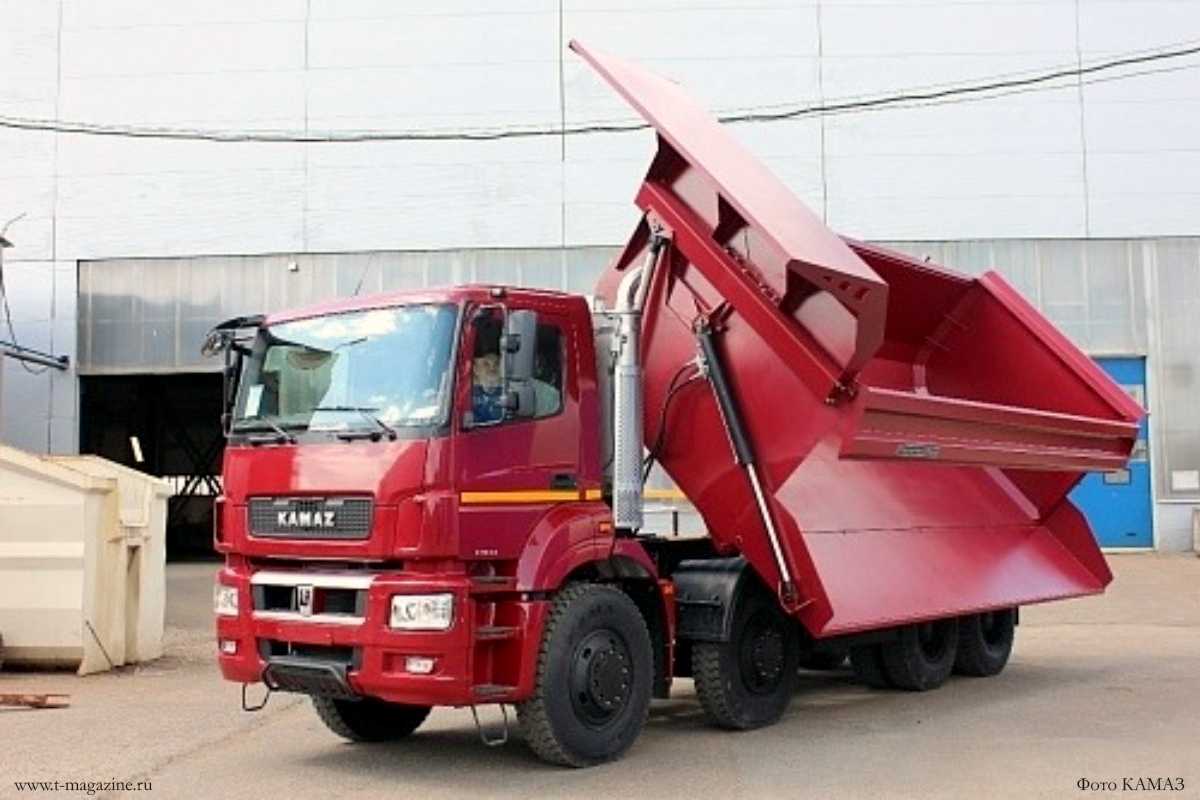

• Самосвал с боковой разгрузкой (зерновоз) на базе КАМАЗ-65801-68 (T5) (8х4).
• Полноприводный КАМАЗ 65228 (8х8) для транспортировки грузов большой массы: гусеничной техники или неразборных массивных конструкций.

Обособлено стоит разработка для экстремальных условий КАМАЗ- 6355 Арктика колёсной формулой 8х8. Это полноприводный вездеход способен передвигаться по заболоченным территориям или вечномерзлым грунтам тайги и тундры. Арктика-6355 оснащен двумя баками по 400 литров, и предназначен для работы при температуре до -60 градусов.

Шасси

Шасси KAMAZ-4308-69 (G5)
Евро 5
4×2
11990
одно спальное место
Cummins ISB6.7E5 250
6
3500-4700
6100-8200

Шасси KAMAZ-43118-50
Евро 5
6х6
21600
одно спальное место
740.705-300
9
3690-4400
7115-9590

Шасси KAMAZ-43253-69 (G5)
Евро 5
4×2
15500

без спального места
Cummins ISBe6.7 E5 250
6
4200
7425 Шасси KAMAZ-43255-69 (G5)
Евро 5
4×2
15500
без спального места
Cummins ISB6.7e5 250
6
3500
5975

Шасси KAMAZ-43502-66 (D5)
Евро 5
4х4
12700
одно спальное место
Cummins ISBe6.7 E5 285
9
4180
7434-7490

Шасси KAMAZ-5308-48 (A5)
Евро 5
4×2
15000
одно спальное место
Cummins ISB6.7e5 300
9
5600-5900
9540-10140

Шасси KAMAZ-5325-1001-69 (G5)
Евро 5
4×2
19000
без спального места
Cummins ISB6.7E5 250
6
5100
8700

Шасси KAMAZ-5325-1002-69 (G5)
Евро 5
4×2
19000
без спального места
Cummins ISB6.7E5 250
9
3900
6630

Шасси KAMAZ-5350-66 (D5)
Евро 5
6х6
17000
одно спальное место
Cummins ISBe6.7E5 285
9
3340-4100
6860-8710

Шасси KAMAZ-53605-48 (A5)
Евро 5
4×2
20500
без спального места
Cummins ISB6.7E5 300
9
3950-4200
6650-7130

Шасси KAMAZ-63501-52
Евро 5
8х8
27200
одно спальное место
740.725-360
8
3340-3690
8825-11000

Шасси KAMAZ-65111-50
Евро 5
6х6
25200
без спального места
740.705-300
9
3340-4100
7060-9095

Шасси KAMAZ-65115-48 (А5)
Евро 5
6х4
22400
одно спальное место
Cummins ISB6.7e5 300
9
3190-4470
6630-10310

Шасси KAMAZ-65117-48 (А5)
Евро 5
6х4
24000
одно спальное место
Cummins ISB6.7e5 300

9
4970
10060 Шасси KAMAZ-6520-53
Евро 5
6х4
33100
без спального места
740.735-400
8
3600-4600
7450-10350

Шасси KAMAZ-65201-53
Евро 5
8х4
41000
без спального места
740.735-400
8
3000-4500
8820-10900

Шасси KAMAZ-65221-53
Евро 5
6х6
34000
одно спальное место
740.735-400
8
3515
7110-7360

Шасси KAMAZ-65222-53
Евро 5
6х6

34000
без спального места
740.735-400
8
4115
7950

Шасси KAMAZ-65224-53
Евро 5
6х6
30500
одно спальное место
740.735-400
8
4115
9045

Шасси KAMAZ-6540-48 (А5)
Евро 5
8х4
31000
без спального места
Cummins ISB6.7e5 300
9
2080-2840
7300-8090

Шасси KAMAZ-6560-53
Евро 5
8х8
38000
одно спальное место
740.735-400
8
4000
11365

Грузоподъемность самосвалов

Четырёхосный самосвал КамАЗ создан для перевозки тяжелых сыпучих грузов или массивного оборудования:

• максимальная грузоподъемность ТС – от 16 до 32,5 тонн;
• нагрузка на заднюю сдвоенную ось – от 16 до 32 тонн;
• нагрузка на первую пару мостов – от 11 до 18 тонн.

Машина может комплектоваться самосвальным кузовом объемом 20-28 куб. м, который способен подниматься под углом до 50 градусов. При этом возможна как задняя, так и боковая разгрузка. Самосвальная платформа имеет возможность обогрева выхлопными газами, козырёк (выступ) в передней части для защиты кабины и дополнительную лестницу. Также, кузов можено оснастить тентом с механизмом скручивания.

Поделиться

Предыстория…

На первом этапе (2008–2010 гг.) было начато выполнение НИР с шифром «Платформа». Сроки выполнения НИР были существенно сокращены, в результате не были выполнены исследования всех возможных режимов движения, а также в ходе выполнения НИР не учли требования ключевых разработчиков систем и комплексов вооружения и военной техники. К концу 2010 г. стало известно о том, что НИР «Платформа» переросла в опытно-конструкторскую работу (ОКР) «Платформа-О». Заказчик уточнил требования: предстояло создать межвидовое семейство СКШТ; в состав семейства были введены шасси КАМАЗ-7850 (16х16.1) и КАМАЗ-78509 (12х12.1), седельный тягач КАМАЗ-78504 (8х8.1) и балластный тягач КАМАЗ-78508 (8х8.1). Предполагалось, что семейство может быть дополнено и другими моделями, в том числе шасси 8х8.1.

К 2013 г. было изготовлено несколько образцов СКШТ первой партии, но «сырые» машины новое руководство МО РФ не приняло. Разработчику пришлось серьёзно дорабатывать конструкторскую документацию. Во второй половине 2015 г. на государственные испытания были представлены образцы второй партии; не прошло и месяца, как первый испытываемый образец сгорел, и восстановить его не представлялось возможным…

Технические характеристики

Силовой агрегат

На КамАЗ-4310 устанавливали силовую установку КамАЗ-740.10, сила которой составляла 210 лошадей. Также предусматривался и более лучший модифицированный КамАЗ-740.20, мощность какого уже составляла 220 лошадиных сил. В дальнейшем на машины стали ставить 430-сильные 8-цилиндровые силовые агрегаты.

Трансмиссия

Она была представлена 5-скоростной механической коробкой переключения передач, где есть синхронизаторы на 2-й, 3-й, 4-й и 5-й скоростях. Раздатка идет с наличием двухступенчатого редуктора и цилиндрического блокируемого межосевого дифференциала планетарной разновидности, который распределяет крутящий момент промеж постоянно подсоединенным мостом, установленным впереди, и задними мостами в пропорции 1:2.

Управляется раздатка дистанционным методом с применением электропневматического привода переключения скоростей. Привод устройства блокировки дифференциала представлен пневматическим методом с ДУ.

Подвеска

Она является независимой, где впереди она стоит на полуэллиптических рессорах с амортизаторами и задними скользящими концами рессор. Подвеска, установленная сзади, является балансирной и стоит тоже на полуэллиптических рессорах с реактивными штангами, где конечные части рессор – скользящие.

Тормозная система

Она имеет барабанные устройства и двухконтурный пневматический привод. Есть наличие стояночного тормоза, запасного и вспомогательного. Барабаны имеют в диаметре 400 мм, а ширина накладок составляет 140 мм, разжим – кулачкового типа.

Управление рулем

Оно представлено наличием механизма с винтом, шариковой гайкой и поршнем-рейкой, какая зацепляет зубчатый сектор вала сошки. Помогает управлять такой большой машиной гидравлический усилитель рулевого колеса. С подобными усилениями машина хорошо едет даже по бездорожью.

Электрическое оборудование

Напряжение составляет 24В. Самих батарей 2 штуки. Есть наличие генератора и регулятора напряжения. Электросхема КамАЗ 4310 представлена ниже.

Лебедка

Конструкторы даже предусмотрели применение лебедки барабанного устройства, где есть червячный редуктор и ленточный тормоз. Трос может растягиваться до 83 метров.

Грузоподъемность варьируется от 5 000 до 6 000 кг. Снаряженная масса – 8 410 кг. Полный вес грузового автомобиля – 15 000 кг. Предельный скоростной режим упирается в 80 км/ч. Расход горючего на 100 километров при скоростном режиме до 40 километров в час составит 31 литр.

Данный расход может изменяться в зависимости от технического состояния машины и условий эксплуатирования. Предельный преодолеваемый подъем – 31 градус. Машина сможет преодолевать брод, глубина какого составляет 1.5 метра. Самый маленький радиус поворота составит 10.8 м. Высота дорожного просвета на уровне 365 мм, что очень хорошо.

Основные ТТХ серийного КАМАЗ-4310

Грузоподъемность, кг	6000
Масса буксируемого прицепа, кг	10000 по шоссе 7000 по грунту
Полная масса, кг	15000
Снаряженная масса, кг	8410
Габаритные размеры (ДхШхВ), мм	7650 х 2500 х 2900
Размеры платформы (ДхШхВ), мм	4800 х 2320 х 500
Погрузочная высота, мм	1530
Дорожный просвет, мм	365
Колесная база, мм	3340 + 1320
Колея передних/ задних колес, мм	2010/ 2010
Наружный радиус поворота, м	11,2
Максимальная скорость, км/ч	85
Расход топлива, л/100 км	30
Объем топливного бака, л	125 х 2
Запас хода, км	830
Двигатель: КамАЗ-740.10
Дизель четырехтактный 8-цилиндровый V-образный 90° верхнеклапанный жидкостного охлаждения
Диаметр цилиндра, мм	120,0
Ход поршня, мм	120,0
Рабочий объем, л	10,85
Степень сжатия	17
Мощность двигателя, л.с. (кВт) (с ограничителем числа оборотов)	210 (154) при 2600 об/мин
Крутящий момент, кГс*м (Нм)	65,0 (637) при 1500-1800 об/мин
Трансмиссия
Сцепление	двухдисковое сухое
Коробка передач	механическая 5-ступенчатая (синхронизаторы 2, 3, 4, 5)
Раздаточная коробка	2-ступенчатая (1,692:1 и 0,917:1) с блокируемым межосевым дифференциалом (1:2)
Главная передача	двойная, пара конических и пара цилиндрических шестерен (7,22:1)
Привод переднего моста	постоянный неотключаемый
Привод задних мостов	последовательный проходной
Размер шин/модель	1220×400-533/ ИП-184
Проходимость
Преодолеваемый брод, м	1,5
Преодолеваемый подъем, град.	31

База КАМАЗа 4 х осный

камаз четырехосные 8х4х8

Тест драйв четырёхосного газомоторного самосвала КАМАЗ 6551-01

Премьера ! КамАЗ 4350/5350/6350 «Мустанг»! Узнай о военных КамАЗах!!!

Копровые испытания КАМАЗ-43501 ВДВ

Обновлённый полуприцеп-зерновоз STEELBEAR (4-осный, 43 куба) из стали STRENX 700MC

https://youtube.com/watch?v=o-XCO7fgtdg

Четырехосные полуприцепы зерновозы PF-41B STEELBEAR отгрузка АО «ВОМЗ»

https://youtube.com/watch?v=wBBbl1C88nk

Обзор агрегата депарафинизации на базе Камаз 5350-3029-42 производства Уралспецмаш

https://youtube.com/watch?v=V8g_jTYo90A

Полуприцеп бортовой четырехосный STEELBEAR– законные осевые нагрузки!

https://youtube.com/watch?v=PpqNEePY_X8

Премьера! Колесные Монстры МЗКТ (МАЗ) ! не пропусти!

Четырёхосный 7-ми балочный полуприцеп-контейнеровоз – новинка от STEELBEAR!

https://youtube.com/watch?v=tNE_ClGqFoY

Также смотрите:

• Нормы гсм КАМАЗ 55111
• Гур КАМАЗ 55111 устройство
• КАМАЗ через воду
• КАМАЗы подержанные 10 тонн
• Интересное о КАМАЗе
• Как убавить топливо на КАМАЗе евро 2
• Как прикурить КАМАЗ видео
• Улучшение тормозов на КАМАЗе
• Ширина колеи КАМАЗ 65115
• Как установить двигатель маз на КАМАЗ
• Как перебрать цилиндр подъема кузова КАМАЗ видео
• КАМАЗ 55102 пак для farming simulator 2015
• Уплотнитель кожуха вентилятора КАМАЗ
• Устройство кабины автомобиля КАМАЗ 43114
• КАМАЗ 65115 с двигателем cummins технические характеристики

Устройство автомобиля КамАЗ 4310

Если брать техническое состояние, то для 80-х годов данный КамАЗ вездеход являлся самым отличным грузовым внедорожником, какой умел преодолеть большие помехи, и не боялся крутых подъемов и спусков, мог почти «переплыть» броды, по глубине какие достигали 1.5 метра. Серийный выпуск данной модели начался с января 1981 года, как раз, накануне 26-го съезда Коммунистической партии.

Само наименование показывает, что грузовая машина производилась на мощностях КамАЗ (Набережные Челны). Но немногие знают, что, в действительности КамАЗ-4310 обладает московскими корнями и разрабатывался конструкторским составом от объединения «ЗИЛ». Поручение разработать внедорожную машину инженерный состав принял в далеком 1960 году.

Спустя год утряслись технические составляющие, и на производство выделили 10 лет. За всю продолжительность работ над заказом на предприятиях ЗИЛа собрали около 12 прототипов возможного автомобиля КамАЗ. Интересно, что во время разработок нашли немалое число оригинальных технических внедрений, какие предоставили для инженерного состава ЗИЛа больше 50 авторских свидетельств.

Штатная комплектация грузовика получила совершенно новенький принцип работы ведущих мостов. Модель была оборудована приводом постоянного типа с 4 карданными валами. Штатная конфигурация была вместе с кузовом, который состоял из металлической базы, где был также тент и каркас. Грузовой автомобиль служил для транспортировки пассажиров и разных грузов повышенного тоннажа.

Перегруз по общей массе

Общая масса транспортного средства — это масса автомобиля вместе с массой груза.Допустимая масса транспортного средства — это максимально допустимая по законодательству величина общей массы автомобиля.
Общая масса чаще всего используется при перевозке тяжеловесных грузов и дает первоначальную оценку риска перегруза автомобиля.

Допустимая масса зависит как от вида грузового автомобиля, так и от количества уставленных на нем осей.

По своему составу грузовые автомобили подразделяются на 2 вида:

1. одиночные автомобили;
2. автопоезда (седельные и прицепные).

Одиночный грузовой автомобиль — это единое (неделимое) транспортное средство. Иными словами, это автомобиль без прицепа или полуприцепа.Автопоезд — это два и более соединенных (сочлененных) для перевозки грузов транспортных средства.Автопоезд седельный — в состав автопоезда входит седельный тягач и полуприцеп.Автопоезд прицепной — в состав автопоезда входит грузовой автомобиль и прицеп(ы).

Изображение грузового автомобиля	Допустимая масса	Название категории грузового автомобиля*
	18 т	одиночный 2-осный автомобиль
	25 т	одиночный 3-осный автомобиль
	32 т	одиночный 4-осный автомобиль
	32 т	одиночный 4-осный автомобиль
	38 т	одиночный 5-осный автомобиль
	28 т	автопоезд седельный 3-осный (2+1)
	36 т	автопоезд седельный 4-осный (2+2)
	36 т	автопоезд седельный 4-осный (3+1)
	40 т	автопоезд седельный 5-осный (2+3)
	40 т	автопоезд седельный 5-осный (3+2)
	44 т	автопоезд седельный 6-осный (3+3)
	28 т	автопоезд прицепной 3-осный (2+1)
	36 т	автопоезд прицепной 4-осный (2+2)
	36 т	автопоезд прицепной 4-осный (3+1)
	40 т	автопоезд прицепной 5-осный (2+3)
	40 т	автопоезд прицепной 5-осный (3+2)
	40 т	автопоезд прицепной 5-осный (4+1) (не указан в классификаторе)
	44 т	автопоезд прицепной 6-осный (3+3)
	44 т	автопоезд прицепной 6-осный (4+2)
	44 т	автопоезд 7-осный и более

*

Если общая масса транспортного средства превышает допустимую массу более чем на 2%, по законодательству РФ возникает перегруз.

Наши дни…

Одним из ведущих российских разработчиков большегрузных транспортно-технологических агрегатов, используемых на ракетных объектах оборонного назначения, является ФГУП «Центр эксплуатации объектов наземной космической инфраструктуры» (ЦЭНКИ), и в частности филиал этого предприятия «Конструкторское бюро «Мотор». Как удалось узнать, ЦЭНКИ представит на форуме «Армия-2017» опытный образец транспортно-установочного агрегата 15Т528 на 4-осном шасси семейства КАМАЗ-7850х.

В состав агрегата 15Т528 входит образец шасси с колёсной формулой 8х8.1 со схемой мотор-колёса. Так как в ходе эксплуатации аналогичных агрегатов не предполагается их использование вне дорог и максимальная скорость ограничена, как правило, 40 км / ч, особых проблем с шасси не должно было возникнуть в ходе проведённых испытаний агрегата (конструктивные ограничения по скорости 45 км / ч накладываются применёнными на образце шинами ВИ-175АУ).

Среди нереализованных возможностей шасси с ЭМТ следует отметить раздельные силовые установки шасси и агрегата (первоначально разработчики идеологии таких шасси заявляли о возможности использования генератора шасси для питания механизмов надстроек) и отсутствие системы рекуперации электроэнергии (аккумуляторы, конденсаторы или иные накопители энергии на выставочном образце не установлены – для них не предусмотрено место).

В ходе выполнения ОКР «Платформа-О» Заказчик (МО РФ) выдвинул требования по защищённости. Выполнение этого требования для схемы мотор-колесо оказалось труднореализуемо: хотя образец оснащён кабиной в защищённом исполнении и «протектированными» топливными баками, остальные узлы и агрегаты шасси никак не защищены. Это хорошо видно, если посмотреть на установленное внутри рамы шасси оборудование и проложенные кабели и шланги – при подрыве на мине может произойти замыкание высоковольтного оборудования (напряжение до 900 В) и возгорание масла гидросистемы. но больше всего проблем возникло с мотор-колёсами: в ходе испытаний на поражение сбоку оказалось, что после пробития крышек ступиц колёс и попадания поражающих элементов и осколков внутрь мотор-колёса были наглухо заблокированы.

Есть данные, что в настоящее время проходят испытания шасси КАМАЗ с иной схемой – мотор-ось. Вполне вероятно, что, используя в такой схеме электродвигатели во взрывозащищённом исполнении и в бронированном корпусе, удастся выполнить ряд требований Заказчика.
