Подготовка
Активная работа по созданию пикапа с кабиной ЗИЛ-130 началась с поиска этого самого элемента. Подходящий вариант приобрели на геолого-разведывательной базе. Кабина с «родным» грузовиком работала с 1976 года на полюсе, оснащалась парным остеклением, спиртовой прослойкой, оконными решетками, меховым утеплением внутренней части. Правда, днище пришлось переваривать.
Радиаторная решетка взята от первых версий 130 ЗИЛов. На поиски этой детали ушло много времени, поскольку сложно было найти не битый и не гнилой вариант. Снова выручил случай, решетку обнаружили в одном из автомагазинов, причем никто толком не мог объяснить, откуда она там взялась.
ЗИЛу – не только ЗИЛово
Весь проект можно условно поделить на 3 этапа.
1. Установка кабины ЗИЛ-130 и совмещение её с агрегатами Ford.
2. Изготовление кузова и разработка дизайна (нынешний этап).
3. Улучшение динамических качеств автомобиля, вплоть до выдающихся.

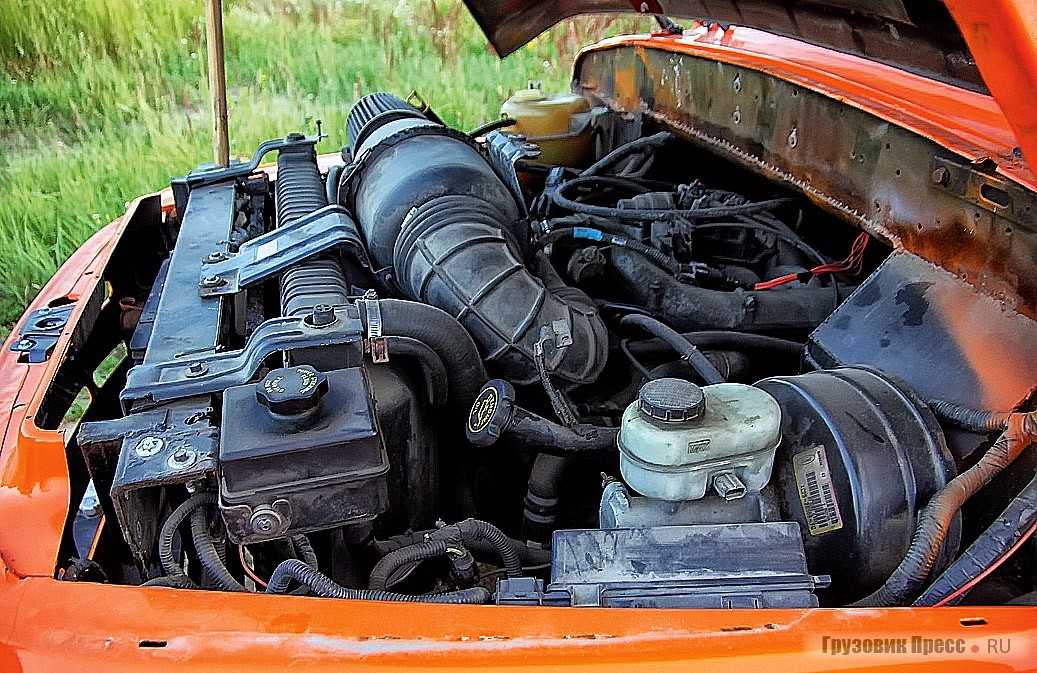

Итак, немного о доноре силового агрегата нашего пикапа. Ford E-250 Econoline – классический американский «Фулл Сайз Вэн», почти 6 м в длину и 2 с небольшим в ширину. Снаряжённая масса машины – 2300 кг. Нескромная его грузоподъёмность предопределила мощную лонжеронную раму, выносливую автоматическую коробку, задний мост, а также мотор рабочим объёмом 4.2 л. Двигатель Ford 4.2 ставили на «Мустанги», пикапы F-серии и автобусы Е-серии. Имеет большой потенциал в тюнинге. Сейчас его мощность 200 л.с. (Euro 3, 4 катализатора), но за счёт изменённого выпуска и настройки мощность на первое время составит порядка 250 сил, а крутящий момент – порядка 400 Н∙м. В дальнейшем двигатель подвергнется ревизии и будет форсирован.
Приметные детали

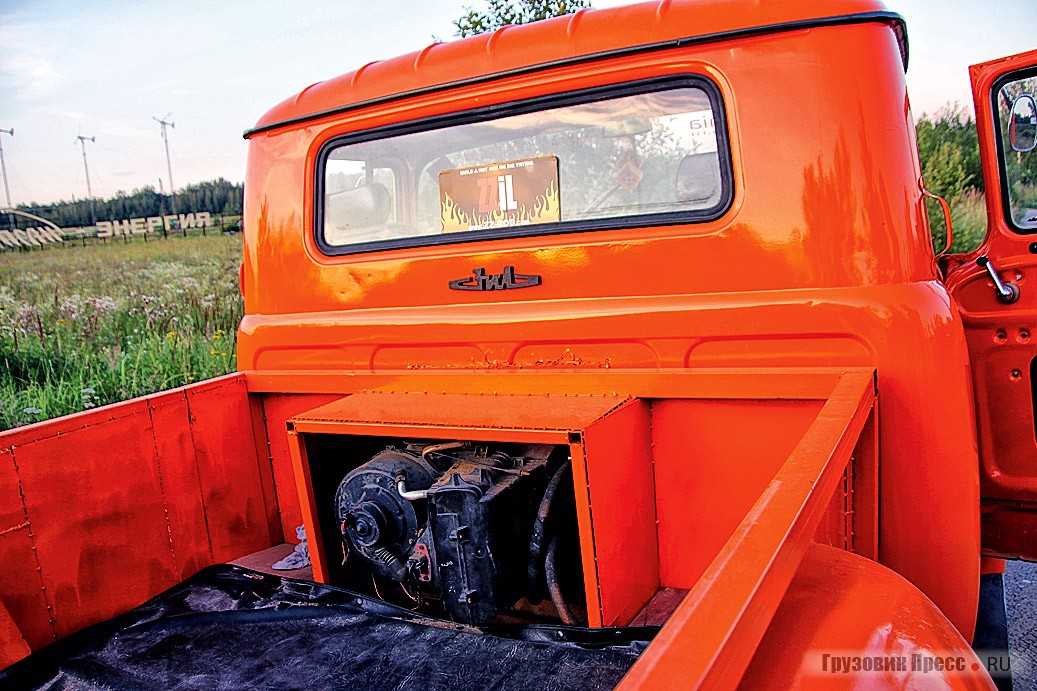

Что бросается в глаза в этом, ещё до конца не завершённом автомобиле, так это установленный в кузове за кабиной отопитель салона от автобуса «Форд». Установка за кабиной обусловлена расположением двигателя и пространством кабины. Такой массивный отопитель да ещё с кондиционером разместить в кабине и под капотом не удалось.
И ещё одна особенность. Один из основных этапов проекта – укорачивание рамы. Основная причина – автомобиль строится для себя, для получения удовольствия. А с длинной базой всё-таки негатив всплывает, так как это довольно длинная и неповоротливая машина, чтобы выехать из гаража, нужно сделать очень много перестановок. Итак, снят кузов, кардан, бак, магистрали. И после изменения пропорций автомобиль приобрёл новый вид. Дальше приведу сравнение габаритов, а также двигателей ЗИЛа и прообраза – Ford F100 1956 г.
Ford f 100 1956
- 3500 cм3 рядный, шестицилиндровый 101 л.с.
- 3700 cм3 рядный, шестицилиндровый 137 л.с.
- 3900 cм3 V8 101 л.с.
- 3900 cм3 V8 130 л.с.
И наконец, самый мощный двигатель, из-за которого F100 прослыл «гоночным американским траком 1950-х»
* 4500 cм3 V8 173 л.с.
Zil 130 R/T
* 4200 cм3 V6 201 л.с.
Для установки на «фордовскую» раму «зиловской» кабины днище и силовую структуру советского грузовика пришлось тотально переработать. После этого снизу кабина стала похожа не то на кусок гранита, не то на мусорный контейнер.

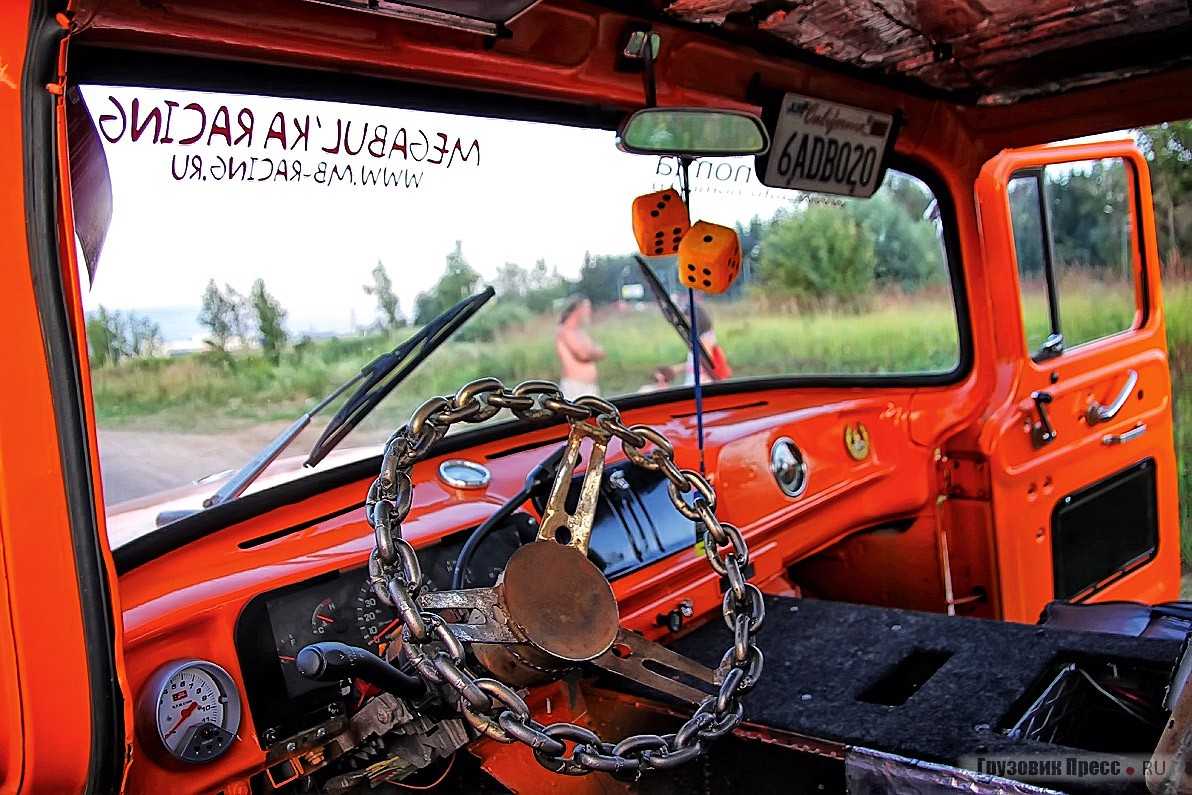

Потребовал серьёзной переработки и педальный узел. В ЗИЛе сидеть-то неудобно, не то, что ездить, особенно с моим ростом (1,89 м). Педальный узел вынесен вперед на 15 см, стало намного легче! Если отодвинуться назад, можно закинуть ногу за ногу, а если выпрямить ноги, то я, к примеру, до педалей не достаю.
По поводу подвесок. Ниже машину пока не получается сделать. Рама действительно очень громоздкая, кабина закреплена на минимально возможной высоте. Передние пружины укорочены на полтора витка. Сначала отрезали больше, и… машина легла на отбойники. Пришлось переделывать. Такова уж кинематика подвески, что при данном варианте сохраняется минимально допустимый её ход. С задней частью несколько проще, однако пришлось попотеть. Во-первых, очень сложно было отвернуть закисшие во втулках болты крепления серёг. Во-вторых, просто повезло, что была в наличии сталь определённой марки, чтобы обеспечить необходимую прочность без увеличения толщины. И ещё одно: из-за длинной базы и конструктивных особенностей крепления автоматической КП получившийся дорожный просвет минимален, при меньшем я просто не выеду из гаража, повисну на брюхе на полпути к победе.

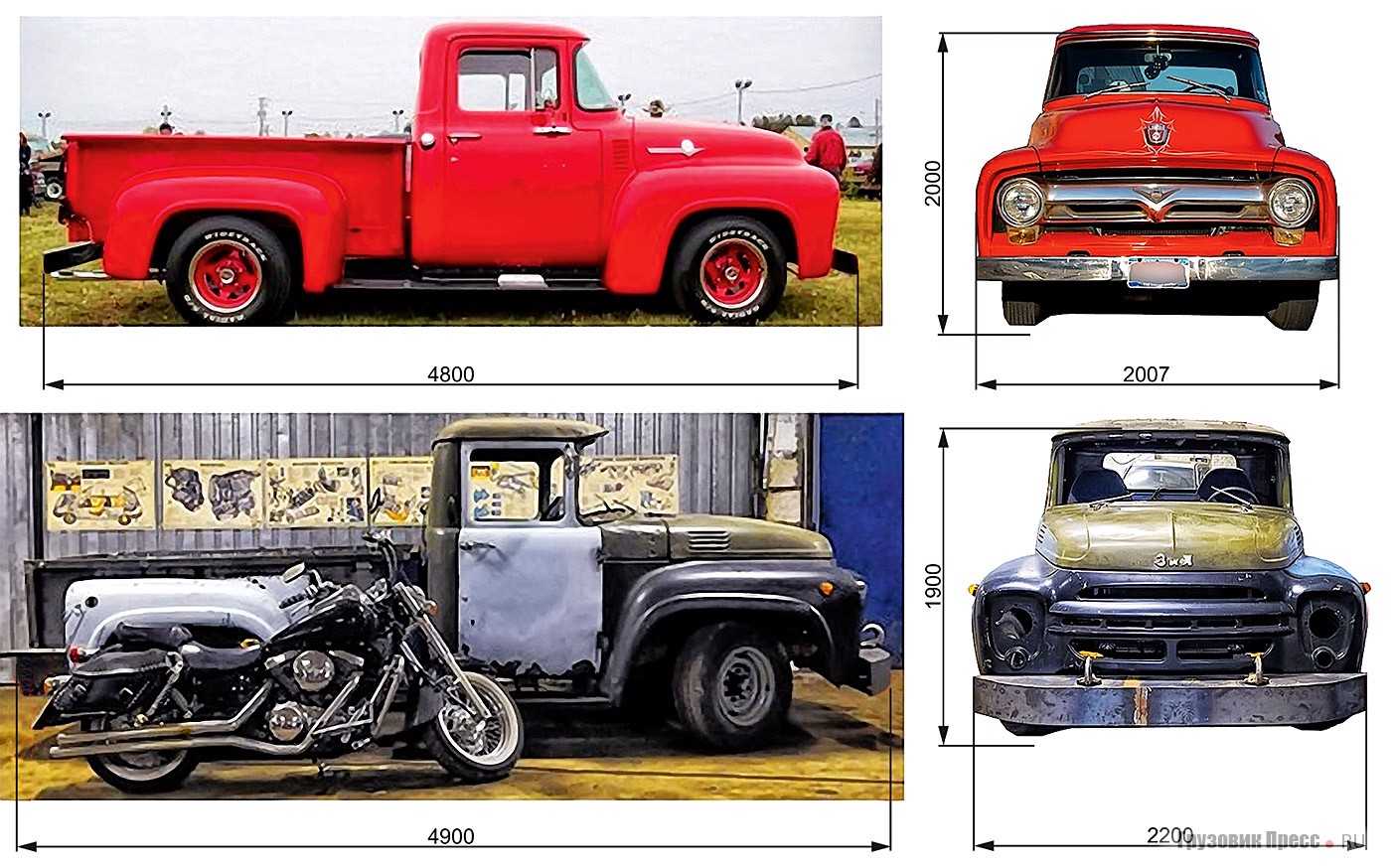

В итоге высота ЗИЛа составляет 1,90 м, у стандартного ЗИЛа – 2,40. По колёсам решили спереди оставить эти диски, но немного расширить колею путём «проставок», резина будет 245/75 R16, а вот сзади планируются «разварки» и резина в районе 295-315/70 R16. Полагаю, будет неплохо смотреться…
Самодельный пикап с кабиной от ЗИЛ-130
Мечтать не вредно! А вот осуществить мечту своими собственными руками удаётся не каждому. Когда я впервые увидел этот автомобиль, понял, что не одинок в своих творческих идеях по созданию необычных «кастомов». Да ещё и к тому же это такой родной и знакомый по «зиловским» годам «Чебурашка». Такой каламбур из жаргона автомобилестроителей может спугнуть читателя. Сейчас я всё объясню.

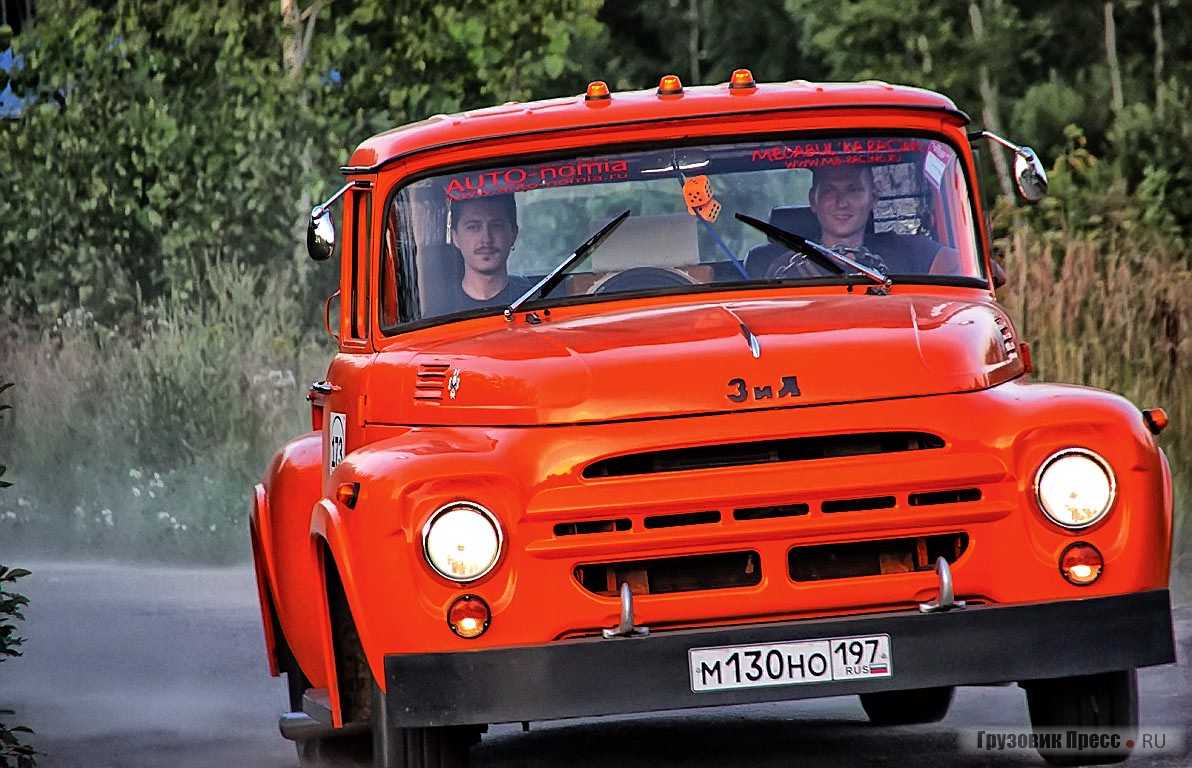

На фестивале «Автоэкзотика-2012» красовался симпатичный оранжевый пикап в американском стиле. Не американец, а «130-й зилок», дизайн кабины которого, бесспорно, подсмотрен у заокеанских автомобилестроителей середины ХХ века. Смотрелся он изящно и гармонично и напомнил мне о существовании ещё одного небезынтересного авто. Когда после окончания МАДИ я трудился в УКЭР АМО ЗИЛ и занимался испытаниями легковых лимузинов, то носителем агрегатов и измерительного оборудования был довольно рахитичный и посему ужасно любимый автомобильчик по прозвищу «Чебурашка». Для непосвящённых поясню, что лимузины ЗИЛ представляют собой рамную конструкцию, а посему на эту раму ничто не мешает установить не только легковой кузов. Вот и возникла идея этого мини-грузовика. На московских улицах 1980-х – 1990-х этот низкий ЗИЛ с кабиной от «131-го» шокировал абсолютно всех. Особенно при старте со светофора – 315 лошадиных сил легкового «зиловского» мотора и трёхступенчатый автомат сбивали с толку видавших виды водителей. Но легковая программа АМО ЗИЛ и всё, что с ней связано, были преданы забвению. И вдруг… опять появление «Чебурашки».
Улучшение комфорта водителя
Одна из существенных проблем автомобилей отечественного производства – наличие серьезного шума в салоне. Этот шум появляется не лишь в результате движения автомобиля, но и от трения различных элементов отделки. Да и работа силового агрегата приводит к возникновению неприятных вибраций внутри авто. Для уменьшения влияния этого «хронического заболевания» рекомендуется применять вибро-, а также .
Ещё один вариант тюнинга ЗИЛ 130 – замена стандартной обшивки кресел, выполненной из дерматина. Некоторые автомобилисты принимают решение заменить всю обшивку интерьера. Многие владельцы грузовика жалуются на то, что кресла очень жесткие. Решить проблему можно с помощью установки пневматических сидений.
И динамиков – ещё один шаг, который поможет вам улучшить ваш ЗИЛ 130. Как видите, вариантов тюнинга на самом деле немало, нужно лишь попробовать реализовать некоторые из них.
В настоящее время можно встретить огромное количество товара. Его можно подразделить не только по качеству, но и по стоимости. Стоит отметить, что это касается и автомобильного рынка. И это довольно естественно. Ведь каждый производитель хочет получить огромную прибыль с продаж и вложить меньшее количество денег. Во времена СССР огромную популярность получил двигатель ЗИЛ 130, который отличался хорошей прочностью и долговечностью.
Многие водители говорили, что это попросту неубиваемый агрегат, который не требует большого внимания. Первое транспортное средство с двигателем ЗИЛ 130 вышло в начале 1962 года. Это был первый грузовой автомобиль, сошедший с конвейера Москвы.
Рассказ от первого лица
Самое любопытное, что Роман – автор современного проекта, узнал о существовании «зиловской» «Чебурашки» уже в процессе постройки своего автомобиля. Изначально им двигала любовь к «130-му» ЗИЛу и американской конструкторской школе. Вот и задумал он такой, впрочем, вполне логичный симбиоз. И будь в те годы в нашей стране другой общественный и политический уклад, появление такого варианта промышленного исполнения «стотридцатки» было бы вполне логично и оправданно. И вот способный молодой человек однажды решился и начал действовать.
Человек, создавший этот любопытный проект, оказался мастером не только на все руки, но и художественного слова. Вот его собственный рассказ о том, как всё это было.
«Душой я всегда был за классические американские машины. Среди их очевидных плюсов выделялась колоссальная надёжность всех узлов и агрегатов – то, что надо для постройки мощной, очень мощной машины. Были различные варианты «американцев», но все они были либо непосильно дороги, либо «убиты в хлам».
Усовершенствование двигателя
Если с кабиной и салоном все более-менее понятно, то умерить «аппетит» грузовика будет не так просто. Для этого потребуются определенные познания и навыки технического плана. Правильное усовершенствование мотора позволит добиться большей эффективности в работе при меньшем потреблении топлива. При этом модернизацию силовой установки вполне реально сделать самостоятельно.

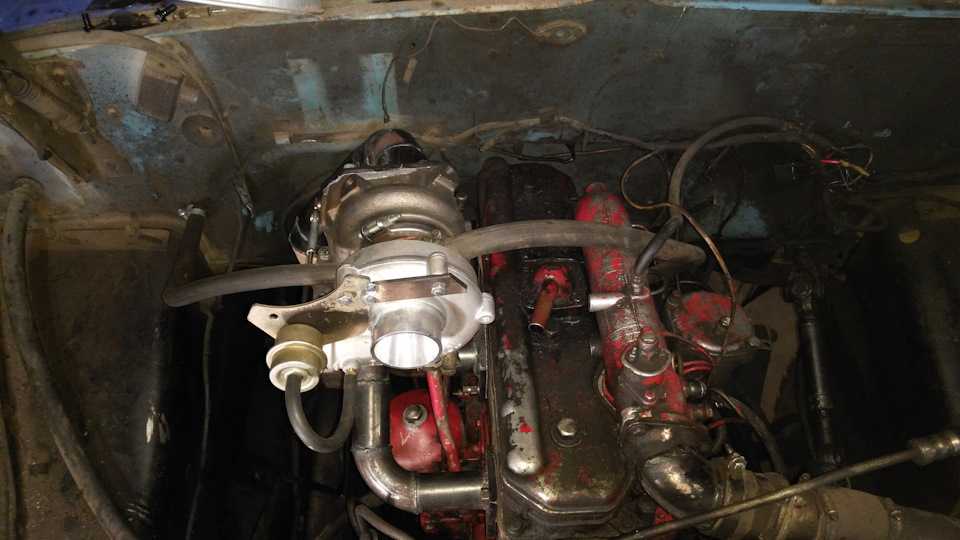

Основной вопрос при тюнинге ЗИЛа-130: как не потерять в мощности? Оптимальным вариантом станет переоснащение узла в дизельный агрегат. Потребление топлива снизится примерно на 20 литров, да и цена на солярку обычно ниже. Совокупность указанных моментов позволит в дальнейшем сэкономить на эксплуатационных расходах и обслуживании. Снятие «движка» следует осуществлять максимально внимательно и аккуратно, чтобы не повредить элементы крепежа и прочие чувствительные детали.
На следующем этапе дорабатывают раму, переваривают усилители и кронштейны, удлиняют карданный вал. Мотор, переделанный под дизтопливо, монтируется в подготовленный отсек. Далее выполняется доработка патрубков глушителя и сборка остальных частей автомобиля. Перед первым запуском двигателя в новом исполнении следует полностью прокачать питающую систему от бака к топливному насосу. Это позволит избавиться от излишков воздуха. Если все сделано правильно, показатели мощности останутся на прежнем уровне, а экономичность существенно возрастет.
1 Автомобиль, переживший смену эпох
ЗИЛ 130 был сконструирован и запущен в производство в далеком 1956 году. Первые опытные образцы машины имели грузоподъемность четыре тонны, карбюраторные 6-цилиндровые двигатели с рабочим объемом 5.2 L и мощностью 130 лошадиных сил. В ходе испытаний грузовик показал слабые динамические качества, которые не давали возможности использовать автомашину в качестве тягача.
В 1958 годы инженеры автозавода заменили 6-цилиндровый узловой агрегат ЗИЛа на V-образный 8-цилиндровый, что позволило увеличить мощность двигателя до 150 лошадиных сил. Обновлённый автомобиль получил и усовершенствованный блок цилиндров, которые располагались под углом 90° по отношению друг к другу. Данная инновация позволила сделать ЗИЛ 130 мощной рабочей машиной, способной без труда перевозить многотонные грузы, а также прекрасно справляться с ролью тягового авто.
Передний мост мощного автомобиля представляет собой крепкую кованую стальную балку. Зависимая подвеска – рессорного типа. Бортовая платформа, имеющая три откидных борта, выполнена из дерева и оснащена металлической оковкой. Это позволяет удобно загружать, разгружать и перевозить даже очень объемные грузы. Бензобак вместительный – 170 литров. Двигатель «съедает» в смешанном цикле 29 л топлива на 100 км. Внутренний интерьер кабины довольно скромный, без удобств и особого комфорта.
Именно поэтому многие владельцы подобной техники стараются своими руками сделать тюнинг грузовиков, тем самым привести некоторые его характеристики в соответствие с современными требованиями.
По мотивам. Папа и воспоминания.
Сегодня читал ленту, наткнулся на сообщество «Моя семья». Начал листать и попался мне вот этот пост: Папа. И вспомнился мне случай. Было мне уже 33 года, мой папа был еще жив-здоров. И ехали мы с ним куда-то, разговаривали о том, о сём. Папа уже был пенсионером, но всю жизнь отработал (терпеть не могу это слово) дальнобойщиком. Оно у нас до сих пор не в ходу, подтвердит любой рейсовый водитель. Так вот, я с детства с ним по рейсам мотался на каникулах, весь Крайний Север Якутии объехали на Камазах. Едем, значит, папа рассказывает какую-то историю из моего детства. И тут я возьми и спроси: — Пап, а ты в каком году на ЗиЛке работал? К слову, у меня с детства перед глазами картинка, подъезжает к нашему дому вот такой ЗиЛ — нечистотка
и из-за руля вылазит папа.У папы округлились глаза и он говорит: — Как ты можешь это помнить, если тебе было ровно 3 месяца, когда я с нечистотки перешел на Камаз?Я:
Выхлопная система
Дальнейший тюнинг ЗИЛа-130 с трансформацией его в пикап продолжают доработкой выхлопного узла. Как вариант, в качестве силового агрегата можно использовать родной мотор с «Форда» (V-образный бензиновый шестицилиндровый «движок» с увеличенным объемом до 4,2 литра). Также подойдет силовая установка типа Mopar 5.2 Magnum V8, силой 500 «лошадок».
Выхлопная система представляет максимально простую и оригинальную конструкцию. Берут две трубы из нержавейки диаметром 63 мм, помещают их в 76-миллиметровый глушитель. Разница в длине патрубков дает возможность мотору выдавать характерный бубнящий звук на низких оборотах.
«Чебурашка» из экспериментального цеха АМО ЗИЛ
В 1950-х годах в лаборатории Управления конструкторских и экспериментальных работ (УКЭР) столичного автозавода ЗИЛ, занимавшейся среди прочего испытаниями легковых автомобилей, был построен скоростной грузовик малой грузоподъёмности для транспортировки бензина во время пробеговых испытаний новых моделей правительственных лимузинов. Буквально распластанный по земле «четырёхглазый» грузовичок с длинным «носом», низкими широкими крыльями и крохотными колёсиками, смотрелся забавно, хотя и несколько вызывающе. За колоритную внешность машину нарекли «Чебурашкой». Это прозвище прижилось, а потому все последующие разновидности стали называть именно так.
Второе поколение «Чебурашек» напомнило о себе в 1983–1984 гг., когда на заводе для собственных нужд построили сразу пару машин, но уже на шасси легкового автомобиля высшего класса ЗИЛ-4104. Теперь под капотами близнецов, получивших государственные номера 95-50 МНП и 95-51 МНП, занял место двигатель мощностью 315 л.с., агрегатировавшийся с гидромеханическим трёхступенчатым «автоматом». Машины этой серии получили стандартные кабины от грузового трёхосника ЗИЛ-131, а также унифицированные с ЗИЛ-130 бортовые деревянные кузова, которые снабдили тентами, закрывавшими три четверти длины каждой платформы. В пробеговых испытаниях малотоннажники использовали и для выполнения хозяйственных внутрицеховых целей.
Благодаря своей яркой внешности «Чебурашки», как магнит, притягивали взгляды и праздных прохожих, и водителей-частников, и профессионалов-автотранспортников. Но в первую очередь распластанный по земле грузовичок на непропорционально маленьких колёсиках вызывал вопросы у представителей ГАИ, особенно в советское время. Машину часто останавливали не столько для проверки документов у водителя, сколько ради того, чтобы поинтересоваться техническими характеристиками невиданного прежде автомобиля. Наибольший восторг у всех вызывал моторный отсек, в котором удобно разместилась V-образная бензиновая «восьмёрка».
3 Делаем из бензинового двигателя дизельный
Если с изменением салона справиться совсем не сложно, то ограничить «неуемный аппетит» ЗИЛ 130 будет непросто. Для этого нужно хорошо разбираться в технике и иметь определённые навыки работы с ней. Но не всё так страшно, как кажется. Тюнинг двигателя позволит добиться очень хороших результатов в плане его экономичной работы. А то, что усовершенствование агрегата можно выполнить своими руками, сэкономит средства и время.
И тут возникает первая сложность, как не потерять в мощности? На помощь приходит переоборудование на дизель. Во-первых, расход упадет до 20 литров на сто километров. А во-вторых, цена на дизельное топливо зачастую немного ниже, чем на бензин. Эти два фактора в совокупности помогут значительно уменьшить расходы на содержание тягача. Демонтаж двигателя нужно производить аккуратно, чтобы не повредить детали. Следующим этапом будет переварка усилий и кронштейнов, доработка рамы, удлинение карданного вала.
Двигатель, переоборудованный под дизельное топливо, устанавливается на исходное место. Затем происходит доработка труб глушителя и полная сборка автомобиля. Перед первым пуском обновленного дизельного двигателя, с целью удаления воздуха, необходимо тщательно прокачать систему питания, от бака до топливного насоса. Вот и все – тюнинг окончен! Мощностные показатели и тяговые характеристики на прежнем уровне, а бюджет значительно сэкономлен. На заключительном этапе можно сделать чип-тюнинг дизельного двигателя.
ЗиЛок
Модель: Red iron models
ЗИЛ 130 — советский и российский грузовой автомобиль разработки и производства автомобильного завода имени Лихачёва в Москве.
Один из самых массовых автомобилей в истории советского автопром, широко использовался в народном хозяйстве и армии, поставлялся на экспорт, по грузоподъемности (5-6 тонн) занимал нишу среднетоннажного грузовика между более лёгким семейством ГАЗ-53 и более мощными грузовиками семейств МАЗ-500, ЯАЗ (позднее КрАЗ, КамАЗ, ЗИЛ-133).
Пришёл на смену ЗИЛ-164. С 1986 года выпускался под новым стандартизированным индексом — ЗИЛ-431410.
Автомобиль оснащался 8-цилиндровым карбюраторным четырёхтактным V-образным верхнеклапанным двигателем ЗИЛ-130 мощностью 150 л. с. при 3200 об/мин (с ограничителем), максимальным крутящим моментом 41 кГм при 1800 об/мин, степенью сжатия 6,5 и рабочим объёмом 5969 см³
Автомобиль ЗИЛ-130 был оснащён гидроусилителем руля, синхронизированной 5-ступенчатой коробкой передач, трёхместной кабиной с омывателем ветрового стекла. Часть автомобилей комплектовалась предпусковым подогревателем двигателя.
Впоследствии были введены транзисторное зажигание, генератор переменного тока, изменённый щиток приборов. Позднее были применены изменённая конструкция шарниров карданной передачи и другие новшества. Кабины ранних автомобилей имели два вентиляционных люка в крыше кабины и лючок воздуховода в левой части кабины выше педали сцепления. Потом этот лючок был убран.
1 Автомобиль, переживший смену эпох
ЗИЛ 130 был сконструирован и запущен в производство в далеком 1956 году. Первые опытные образцы машины имели грузоподъемность четыре тонны, карбюраторные 6-цилиндровые двигатели с рабочим объемом 5.2 L и мощностью 130 лошадиных сил. В ходе испытаний грузовик показал слабые динамические качества, которые не давали возможности использовать автомашину в качестве тягача.
В 1958 годы инженеры автозавода заменили 6-цилиндровый узловой агрегат ЗИЛа на V-образный 8-цилиндровый, что позволило увеличить мощность двигателя до 150 лошадиных сил. Обновлённый автомобиль получил и усовершенствованный блок цилиндров, которые располагались под углом 90° по отношению друг к другу. Данная инновация позволила сделать ЗИЛ 130 мощной рабочей машиной, способной без труда перевозить многотонные грузы, а также прекрасно справляться с ролью тягового авто.
Передний мост мощного автомобиля представляет собой крепкую кованую стальную балку. Зависимая подвеска – рессорного типа. Бортовая платформа, имеющая три откидных борта, выполнена из дерева и оснащена металлической оковкой. Это позволяет удобно загружать, разгружать и перевозить даже очень объемные грузы. Бензобак вместительный – 170 литров. Двигатель «съедает» в смешанном цикле 29 л топлива на 100 км. Внутренний интерьер кабины довольно скромный, без удобств и особого комфорта.
Это интересно: Как сделать и отремонтировать компрессор ЗИЛа-130 своими руками: познаем суть
Уровень апгрейда
Тюнинг может включать в себя различное количество выполненных доработок. В зависимости от этого выделяют три степени:
- Косметическая — небольшие изменения, которые заключаются в установке дополнительных элементов (фар, козырька, молдингов, решетки радиатора, кенгурятника и так далее), окраска кузова и его аэрография, оснащение современной аудиосистемой.
- Средняя — направлена на повышение уровня комфорта в салоне, улучшение выхлопной системы, трансмиссии и других отдельных частей мотора.
Высокая — помимо уже описанных работ, улучшаются технические характеристики грузовика (расход горючего, мощность, управляемость, скорость и другие).
Эти доработки могут касаться любой из моделей.
ЗИЛу – не только ЗИЛово
Весь проект можно условно поделить на 3 этапа.
1. Установка кабины ЗИЛ-130 и совмещение её с агрегатами Ford.
2. Изготовление кузова и разработка дизайна (нынешний этап).
3. Улучшение динамических качеств автомобиля, вплоть до выдающихся.
Итак, немного о доноре силового агрегата нашего пикапа. Ford E-250 Econoline – классический американский «Фулл Сайз Вэн», почти 6 м в длину и 2 с небольшим в ширину. Снаряжённая масса машины – 2300 кг. Нескромная его грузоподъёмность предопределила мощную лонжеронную раму, выносливую автоматическую коробку, задний мост, а также мотор рабочим объёмом 4.2 л. Двигатель Ford 4.2 ставили на «Мустанги», пикапы F-серии и автобусы Е-серии. Имеет большой потенциал в тюнинге. Сейчас его мощность 200 л.с. (Euro 3, 4 катализатора), но за счёт изменённого выпуска и настройки мощность на первое время составит порядка 250 сил, а крутящий момент – порядка 400 Н∙м. В дальнейшем двигатель подвергнется ревизии и будет форсирован.
Читать дальше: Шины с низким уровнем шума
ЗИЛ 130
Отечественные автомобильные гиганты произвели огромное количество разнообразных моделей, причем некоторые из них даже символизируют отдельные эпохи. Одной из таких легенд называется грузовая машина ЗИЛ 130, производство которой осуществлялось не один десяток лет.
Один из самых массовых автомобилей в истории советского автопрома, широко использовался в народном хозяйстве и армии, поставлялся на экспорт. Выпускался с 1962 по 1986г.
Кастом ЗиЛ 130 от Романа (DrBroman) из Москвы
Ярким представителем автомобильного кастомайзинга можно назвать ЗиЛ – пикап, автором которого является Роман (DrBroman) из Москвы.
Кабина использовалась от ЗиЛ 131, в северном исполнении (бывшая полярная буровая станция). Было переделано днище и силовые конструкции кабины, кроме того, узел крепления педалей был отнесен на 150 миллиметров вперед.
Приборный щиток взят от американского донора, с него снято стекло и изменены размеры корпуса под Зиловскую панель, после чего была вырезана защита из плекса, и вся конструкция установлена на штатное место в кабине ЗиЛа. Передний бампер самодельный, своеобразных угловатых форм. Основа бампера – пространственная сварная конструкция из трубы квадратного сечения, обшитая листовым металлом.
В подвеске были подрезаны пружины и переделаны серьги рессор, в результате чего машина ”присела” на полметра (по кабине) если сравнивать с высотой оригинального ЗиЛ. Колеса имеют литые диски с классическим рисунком и имеют размер 305/55R20.
Изначально, на новом пикапе использовалась V – образная бензиновая шестерка с увеличенным до 4,2 литра объемом. Сейчас установлен Mopar 5.2 Magnum V8 мощностью 500 лс. Задний бампер несет на себе фонари ЕвроФУРА в обрамлении молдинга из резины.

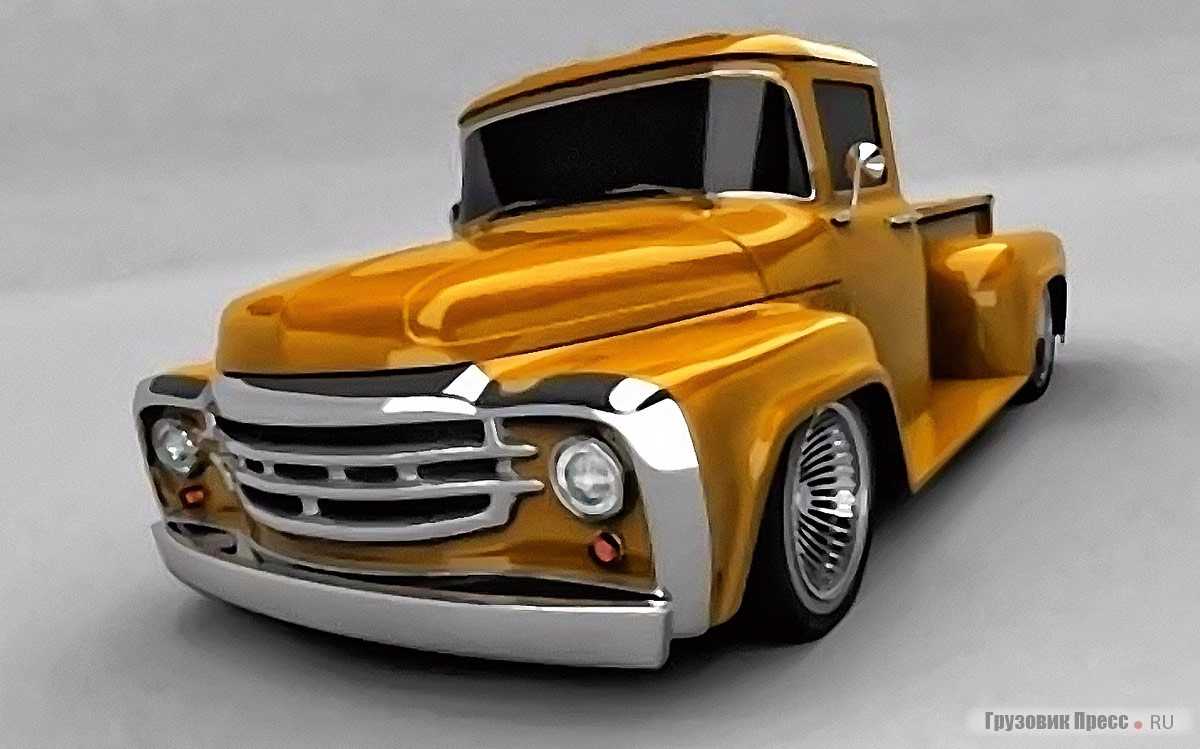

Дизайн-кастом ЗиЛ 130 от Касима Тлибекова из Нальчика
Эти работы сделаны талантливым дизайнером Касимом Тлибековым. Его работы отличает высокий уровень проработки и детализации. Деликатный, но узнаваемый кастом классического дизайна и формы ЗиЛ 130. На наш взгляд очень здорово.
А также крутой вариант ЗиЛа в черном.
ЗиЛ 157 «Mad Cabin» от ателье Retro Style
Еще в 2003 году ателье Retro Style предложили концепцию доступного автомобиля с кабиной от советского ретрогрузовика и на отечественных агрегатах. Проект называется Mad Cabin.
Здесь используются кабина ЗИЛ-157 с опущенной на 90 мм вниз крышей, рама от УАЗ, мост от ГАЗ-3110, двухрычажная подвеска от Волги. В качестве силового агрегата используется 5,5-литровая «восьмерка» ЗМЗ-41 мощностью 140 л.с.
Коробка передач — четырехступенчатая от ГАЗ-24. Интересен и необычен здесь топливный бак под кабиной с выполненным тоннелем под карданный вал.
ЗиЛ 157 «Лесоруб» от тюнинг-ателье Dr. Broman’s
Еще один своего рода шоу-кар. Брутальный автомобиль в кузове пикап называется «Лесоруб». Сразу о — машина, мягко говоря, для избранных. В Dr. Broman’s Place планируют собрать всего несколько таких пикапов, а потому цена составляет от 3 до 5 миллионов рублей, что, по карману только весьма обеспеченным фанатам.
Пикап построен на шасси легендарного ГАЗ-66 (от него взяты рама, подвеска и мосты), на которое авторы водрузили кабину от ЗИЛ-157, собранную из нескольких списанных, а также самодельный кузовок, стилизованный под грузовые платформы старых самосвалов.
Автомобиль оснащён 8-цилиндровым атмосферником Chevrolet объёмом 7,4 литра (350 л.с.). Трансмиссия — автомат и раздатка — также взята из каталогов GM. Кроме того, существует версия «попроще» — с крайслеровскими мотором и коробкой: в этом случае под капотом установлен 5,2-литровый V8.
Рама, мосты, одна из раздаток от ГАЗ-66 (вторая раздатка от Jeep Grand Cherokee). Для преодоления любых преград, “Лесоруб” оснащен двумя понижающими передачами, механической лебедкой с приводом от раздаточной коробки, бортовой системой изменения давления в шинах.
Еще несколько кастом-дизайнов вариаций на тему ЗиЛ хотрод
Если вам понравился этот материал, подпишитесь на наш канал здесь вЯ.Дзен. Также у нас интересныйИнстаграм, мы есть вVKиOK. С уважением команда FindTeh. Источник
ЗИЛ 600СИЛ едет на оффроуд.
Технические характеристики
Отдельного внимания заслуживают технические характеристики двигателя ЗИЛ 130.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Модель | ЗИЛ 130 |
| Тип силового агрегата | Бензиновый, четырехтактный, карбюраторный |
| Мощность | 148 л.с. при 3000 об/мин (с ограничителем) |
| Количество цилиндров | 8 |
| Как располагаются цилиндры | Под углом в 90 градусов |
| Минимальный диаметр цилиндра и ход поршня | 100 миллиметров диаметр и 95 миллиметров ход поршня |
| Общий объем двигателя | 6 литров |
| Степень сжатия | Порядка 6,5 |
| Минимальная мощность при 3200 оборотах в минуту | 150 лошадиных сил или 110 Квт |
| Крутящий момент при 2000 оборотах | 401 Ньютонов на метр |
| Расход топлива двигателя ЗИЛ 130 | 313 грамм |
| Как работают цилиндры | 1 – 5 – 4 – 2 – 6 – 3 – 7 — 8 |
| Нумерация цилиндров: | Правые 1 – 2 – 3 — 4 |
| Левые 5 – 6 – 7 – 8 | |
| Общий вес двигателя | 640 килограмм |
| Толкатель двигателя ЗИЛ 130 | Изготовлен из качественной стали, имеет небольшую наплавку из чугуна, полностью механический |
| Газопроводы двигателя ЗИЛ 130 | Впускной изготовлен из сплава алюминия, имеет специальную полость для подогрева топливной смеси, располагается между головками блока |
| Выпускной изготавливается из качественного чугуна, располагается по одному с каждой стороны блока | |
| Масляный насос на двигатель ЗИЛ 130 | Имеет несколько секций; шестерня, располагается с правой стороны блока цилиндров, редукционный клапан имеет давление 320 кПа. В нижней секции подается масло в масляный радиатор, перепускной клапан имеет давление 120 кПа. |
| Фильтры очистки на двигатель ЗИЛ 130 | |
| Тонкая очистка | Керамические фильтрующие элементы, оснащен экономайзером и насосом |
| отстойник | Располагается на кронштейне, имеет щелевой тип |
| Радиатор | Имеет три ряда, тип змейковый |
Мотор устанавливается на следующие модели автомобилей: ЗИЛ 130, 131, 375 и 508.
Также хочется отметить, что двигатель ЗИЛ 508 имеет три компрессионных и одно маслосъёмное кольцо. Отдельного внимания заслуживает термостат двигателя ЗИЛ 508. Он имеет твердое наполнение и устанавливается в выпускном патрубке. В основе ЗИЛ 131 лежит жидкость, полностью закрытый тип с принудительной циркуляцией.
Если говорить про поршневой палец, то у двигателя ЗИЛ 375 он изготовлен из стали, полностью пустотелый и плавающий. Это относится к некой особенности автомобиля. Маховик на двигатель ЗИЛ 375 изготовлен из качественного чугуна, оснащен стальным венцом для пуска силового агрегата от стартера. Говоря о системе питания двигателя ЗИЛ 375, то в ней присутствует принцип принудительной подачи порции топлива.
